沪科版八年级全册第五节 科学探究：凸透镜成像优秀课时作业

这是一份沪科版八年级全册第五节 科学探究：凸透镜成像优秀课时作业，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题等内容，欢迎下载使用。

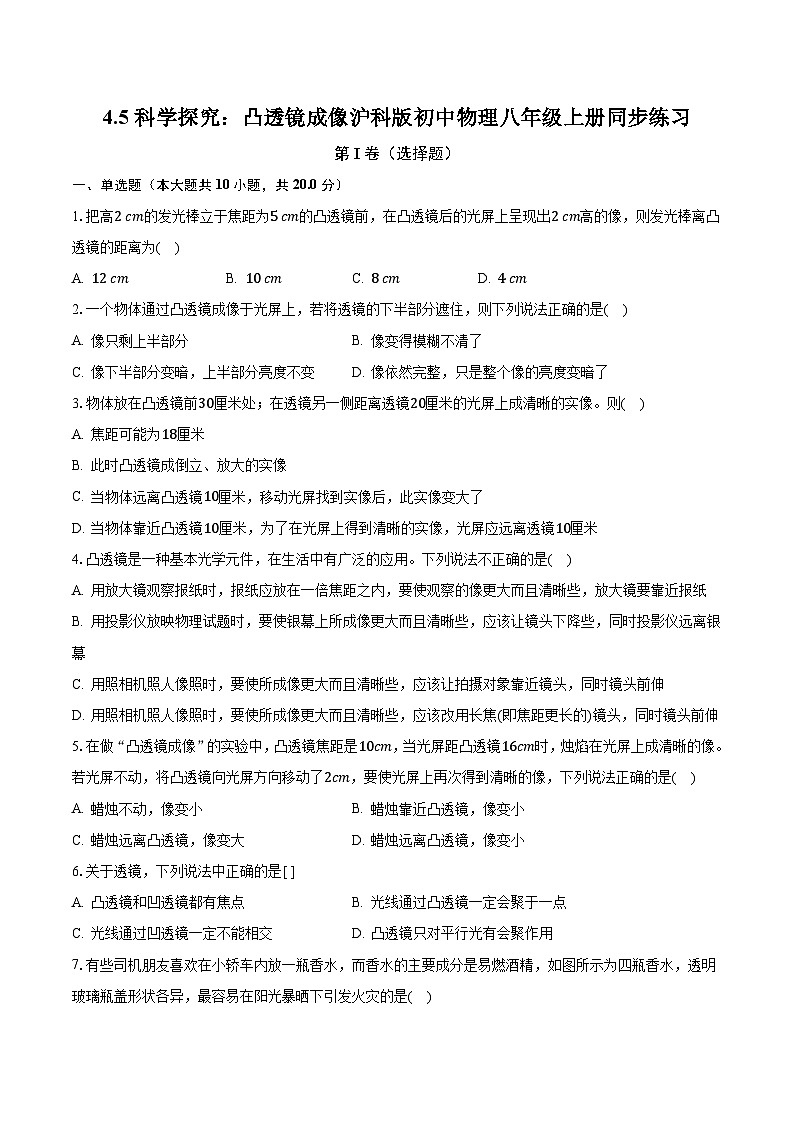

一、单选题（本大题共10小题，共20.0分）
1.把高2 cm的发光棒立于焦距为5 cm的凸透镜前，在凸透镜后的光屏上呈现出2 cm高的像，则发光棒离凸透镜的距离为( )
A. 12 cmB. 10 cmC. 8 cmD. 4 cm
2.一个物体通过凸透镜成像于光屏上，若将透镜的下半部分遮住，则下列说法正确的是( )
A. 像只剩上半部分B. 像变得模糊不清了
C. 像下半部分变暗，上半部分亮度不变D. 像依然完整，只是整个像的亮度变暗了
3.物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰的实像。则( )
A. 焦距可能为18厘米
B. 此时凸透镜成倒立、放大的实像
C. 当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了
D. 当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米
4.凸透镜是一种基本光学元件，在生活中有广泛的应用。下列说法不正确的是( )
A. 用放大镜观察报纸时，报纸应放在一倍焦距之内，要使观察的像更大而且清晰些，放大镜要靠近报纸
B. 用投影仪放映物理试题时，要使银幕上所成像更大而且清晰些，应该让镜头下降些，同时投影仪远离银幕
C. 用照相机照人像照时，要使所成像更大而且清晰些，应该让拍摄对象靠近镜头，同时镜头前伸
D. 用照相机照人像照时，要使所成像更大而且清晰些，应该改用长焦(即焦距更长的)镜头，同时镜头前伸
5.在做“凸透镜成像”的实验中，凸透镜焦距是10cm，当光屏距凸透镜16cm时，烛焰在光屏上成清晰的像。若光屏不动，将凸透镜向光屏方向移动了2cm，要使光屏上再次得到清晰的像，下列说法正确的是( )
A. 蜡烛不动，像变小B. 蜡烛靠近凸透镜，像变小
C. 蜡烛远离凸透镜，像变大D. 蜡烛远离凸透镜，像变小
6.关于透镜，下列说法中正确的是[ ]
A. 凸透镜和凹透镜都有焦点B. 光线通过凸透镜一定会聚于一点
C. 光线通过凹透镜一定不能相交D. 凸透镜只对平行光有会聚作用

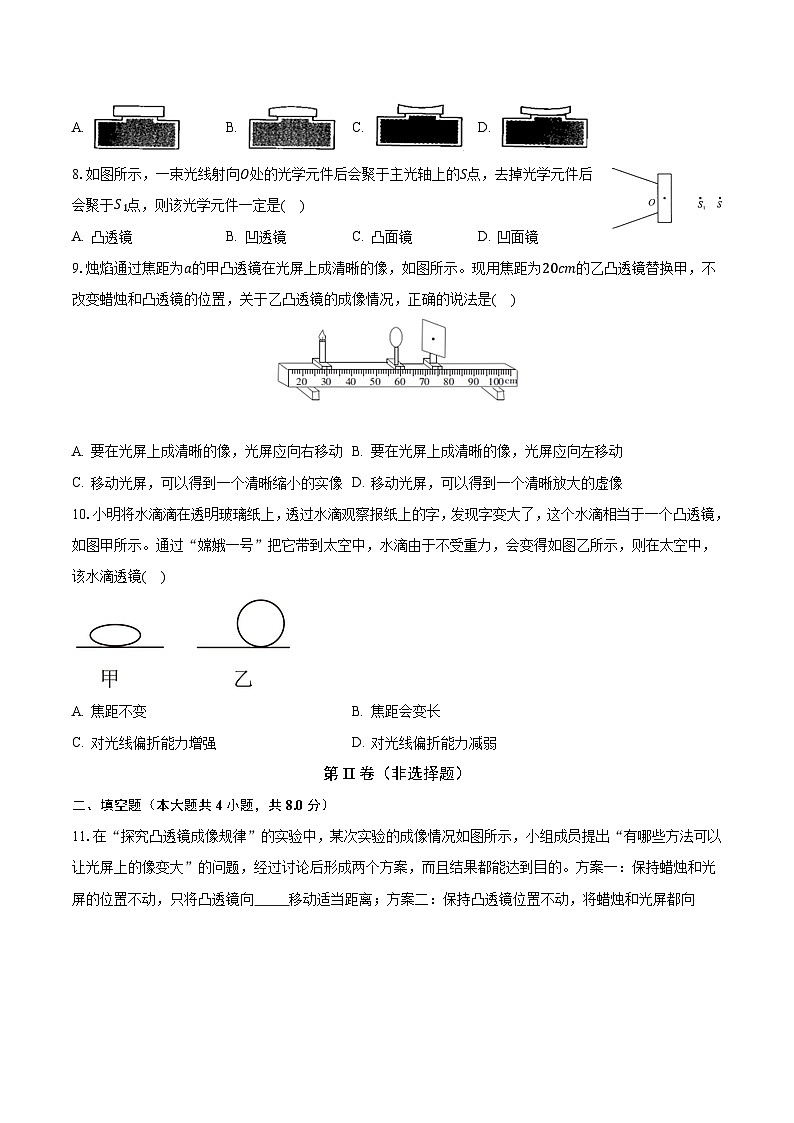

7.有些司机朋友喜欢在小轿车内放一瓶香水，而香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光暴晒下引发火灾的是( )
A. B. C. D.
8.如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后会聚于S1点，则该光学元件一定是( )
A. 凸透镜B. 凹透镜C. 凸面镜D. 凹面镜
9.烛焰通过焦距为a的甲凸透镜在光屏上成清晰的像，如图所示。现用焦距为20cm的乙凸透镜替换甲，不改变蜡烛和凸透镜的位置，关于乙凸透镜的成像情况，正确的说法是( )
A. 要在光屏上成清晰的像，光屏应向右移动B. 要在光屏上成清晰的像，光屏应向左移动
C. 移动光屏，可以得到一个清晰缩小的实像D. 移动光屏，可以得到一个清晰放大的虚像
10.小明将水滴滴在透明玻璃纸上，透过水滴观察报纸上的字，发现字变大了，这个水滴相当于一个凸透镜，如图甲所示。通过“嫦娥一号”把它带到太空中，水滴由于不受重力，会变得如图乙所示，则在太空中，该水滴透镜( )
A. 焦距不变B. 焦距会变长
C. 对光线偏折能力增强D. 对光线偏折能力减弱
第II卷（非选择题）
二、填空题（本大题共4小题，共8.0分）

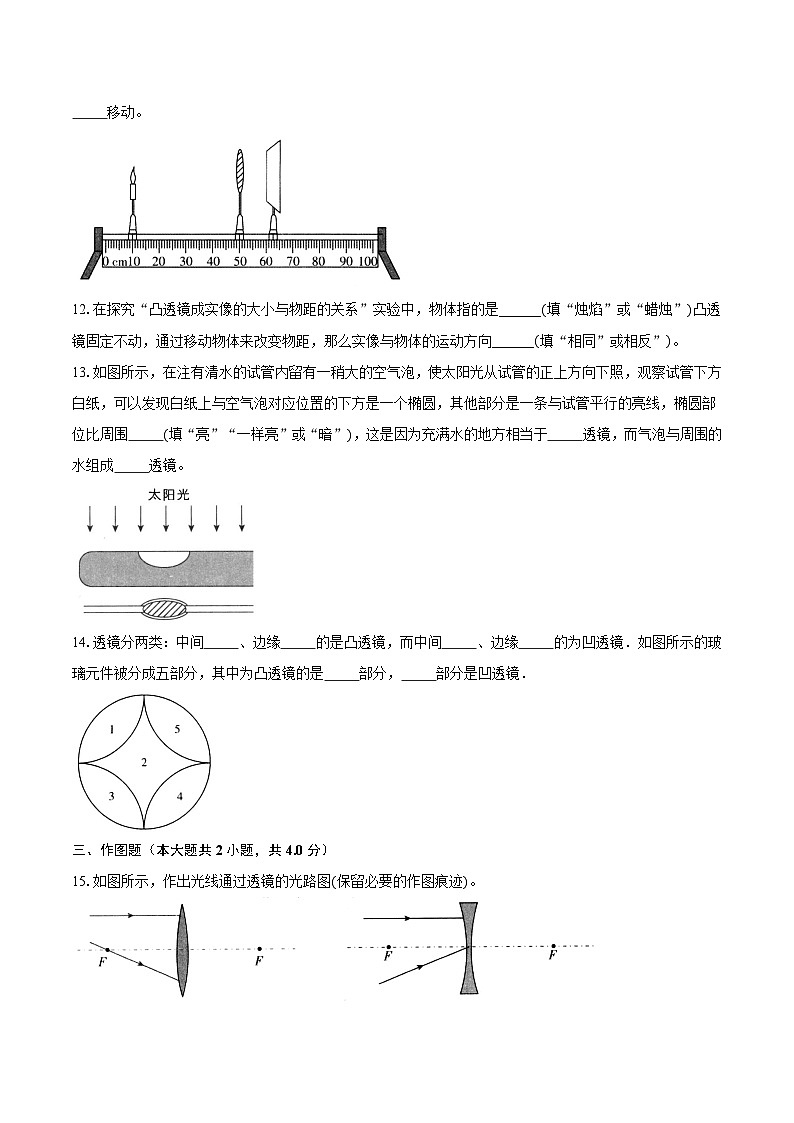

11.在“探究凸透镜成像规律”的实验中，某次实验的成像情况如图所示，小组成员提出“有哪些方法可以让光屏上的像变大”的问题，经过讨论后形成两个方案，而且结果都能达到目的。方案一：保持蜡烛和光屏的位置不动，只将凸透镜向 移动适当距离；方案二：保持凸透镜位置不动，将蜡烛和光屏都向 移动。
12.在探究“凸透镜成实像的大小与物距的关系”实验中，物体指的是______(填“烛焰”或“蜡烛”)凸透镜固定不动，通过移动物体来改变物距，那么实像与物体的运动方向______(填“相同”或相反”)。
13.如图所示，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方白纸，可以发现白纸上与空气泡对应位置的下方是一个椭圆，其他部分是一条与试管平行的亮线，椭圆部位比周围 (填“亮”“一样亮”或“暗”)，这是因为充满水的地方相当于 透镜，而气泡与周围的水组成 透镜。
14.透镜分两类：中间 、边缘 的是凸透镜，而中间 、边缘 的为凹透镜．如图所示的玻璃元件被分成五部分，其中为凸透镜的是 部分， 部分是凹透镜．
三、作图题（本大题共2小题，共4.0分）
15.如图所示，作出光线通过透镜的光路图(保留必要的作图痕迹)。
16.平行光经过凸透镜后会聚在主光轴上的一点，这个点叫凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫凹透镜的虚焦点。如图，F点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。
四、实验探究题（本大题共2小题，共12.0分）
17.如图所示，是小明利用光具座，凸透镜、蜡烛、“F”字样的光源、光屏等实验器材探究“凸透镜成像的规律”实验的情形，在整个实验过程中，凸透镜固定在光具座50cm刻度线处。
(1)通过图甲的实验操作，可以确定该凸透镜的焦距为______ cm。
(2)将蜡烛，凸透镜、光屏依次放在光具座上，调节蜡烛，凸透镜、光屏三者的中心使它们在______ ，这样做的目的是：______ 。
(3)小明将蜡烛移至光具座上10cm刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该像是倒立、______ 的实像。
(4)小明又将蜡烛移至光具座上25cm刻度线处，为了在光屏上再次得到清晰的像，应将光屏向______ (选填“靠近”或“远离”)透镜的方向移动。
(5)小明将如图丙所示的LED发光灯制成的“F”字样的光源代替蜡烛，放在光具座上某一位置，移动光屏又一次找到了清晰的像，从右向左观察光屏，该像可能是图丁中的______ (选填“A”“B”“C”或“D”)图，请分析使用“F”字样的光源比使用蜡烛作为光源的优点是______ (请写出其中一条，合理即可)。
18.小明做“探究凸透镜成像规律”实验。
(1)调整实验器材高度时，蜡烛______(选填“需要”或“不需要”)点燃。
(2)他用同一凸透镜做了两次实验，如图甲、乙所示，光屏上均有清晰的像(未画出)，其中成缩小像的是图______。
(3)凸透镜的焦距可能是______(填字母)。
A.5cm B.8cm C.10cm D.15cm
(4)在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，则所加镜片可以矫正图______(选填“丙”或“丁”)的视力缺陷。
答案和解析
1.【答案】B
【解析】【分析】熟记凸透镜成像规律：u>2f，成倒立缩小的实像；u=2f，成倒立等大的实像；ff，解得凸透镜的焦距范围为：15 cm>f>10 cm，则焦距不可能为18 cm，故A、B错误。
当物体远离凸透镜10 cm，物距增大，像距变小，则像会变小，故C错误；
当物体靠近凸透镜10 cm，此时物距u′=30 cm−10 cm=20 cm(等于原来的像距)，根据光路的可逆性，此时的像距v′=30 cm(等于原来的物距)，所以光屏要远离凸透镜10 cm，光屏上才会呈现清晰的实像，故D正确。
4.【答案】A
【解析】解：放大镜是利用物距小于一倍焦距成正立、放大的虚像的原理制成的；要使观察的像更大些，根据凸透镜成虚像的规律可知，应增大物距，则报纸要远离放大镜一些，故A错误；
用投影仪放映物理试题时，要使银幕上所成像更大而且清晰些，则需减小物距，增大像距，故应该让镜头下降些，同时投影仪远离银幕，故B正确；
用照相机照人像照时，要使所成像更大而且清晰些，则需减小物距，增大像距，故应该让拍摄对象靠近镜头，同时镜头前伸；若改用长焦(即焦距更长的)镜头，此时物体更靠近二倍焦距处，相当于物距减小，则像距变大，成的像变大，同时镜头前伸，故C、D正确。
5.【答案】D
【解析】【分析】
凸透镜成像时，得到的实像都是倒立的，所以光屏离凸透镜16cm时，由凸透镜成倒立的、缩小的实像，2f>v>f，保持光屏的位置不变，把凸透镜向光屏方向移动2cm，像距变小像变小，像距变小，物距增大。
凸透镜成像的规律中，共涉及四个方面的内容：①物距与焦距的关系；②成像性质；③像距与焦距的关系；④应用。在这四个方面中，只要告诉了其中的一个方面就可以确定另外的三个方面。
【解答】
解：凸透镜焦距是10cm，光屏离凸透镜16cm时，2f>16cm>f，在光屏上得到一个倒立的、缩小的实像，
保持光屏的位置不变，把凸透镜向光屏方向移动2cm，像距变小像变小，像距变小，物距增大，故蜡烛远离凸透镜，像变小，故ABC错误，D正确。
故选D。
6.【答案】A
【解析】【分析】
本题考查了凸透镜的会聚作用、凹透镜的发散作用；知道凸透镜和凹透镜对光线的作用是解决该题的关键。
凸透镜对光线有会聚作用，凹透镜对光线有发散作用；凸透镜有实焦点；凹透镜有虚焦点；
对于凸透镜来说：平行于主光轴的光线会聚与焦点；过光心的光线传播方向不变。
【解答】
A.凸透镜和凹透镜都有焦点，凸透镜有两个实焦点，凹透镜有两个虚焦点，故A正确；
B.凸透镜对光线有会聚作用，但光线通过凸透镜不一定能会聚于一点，故B错误；
C.凹透镜对光线有发散作用，但对于即将会聚的光线通过凹透镜还会相交于一点的，故C错误；
D.凸透镜对所有光线有会聚作用，只有平行于主光轴的光线才能会聚于焦点，故D错误。
故选A。
7.【答案】B
【解析】解：如图所示的四瓶香水，透明玻璃瓶盖形状各异，CD瓶盖相当于凹透镜，A瓶盖相当于玻璃砖，只有B瓶的瓶盖相当于凸透镜，对光有会聚作用，最容易在阳光下引发火灾，所以最不适合放在前挡风玻璃下。
故选：B。
中间厚边缘薄的透镜是凸透镜，凸透镜对光线有会聚作用。
本题主要考查凸透镜的特点，只要是透明材料制成的凸透镜，无论是什么材料，都有对光线的会聚作用。
8.【答案】B
【解析】解：放上透镜的会聚点A要比不放透镜的会聚点B更要远离透镜，由此可知，该透镜对光线有发散作用；所以该透镜是发散透镜即凹透镜．
故选B．
根据凹透镜对光有发散作用．没有光学元件光线会聚于S点，有光学元件时聚于主光轴的S1，说明光线经过透镜后发散了一些．
凸透镜对光线起会聚作用，凹透镜对光线起发散作用，经凸透镜折射的光线更向靠近主光轴方向偏折，经凹透镜折射的光线向远离主光轴方向偏折．
9.【答案】A
【解析】解：由图可知，物距u=60.0cm−30.0cm=30.0cm>2f，像距，fu>f，成倒立、放大的实像，v>2f，为在光屏上再次得到清晰的像，应将光屏向远离透镜的方向移动；
(5)凸透镜所成的实像是倒立的，与物体的左右、上下均相反，则从右向左观察光屏时，该像是B图；
LED光源具有稳定性，不会受风的影响。
故答案为：(1)15.0；(2)同一高度处；使烛焰的像成在光屏的中央；(3)缩小；(4)远离；(5)B；使用“F”字样的光源比使用蜡烛作为光源更加稳定。
(1)根据凸透镜焦点和焦距的定义进行判断。
(2)实验前，应调节凸透镜、光屏、烛焰的中心大致在同一高度处，这样像才可以成在光屏的中央；
(3)当u>2f时，成倒立、缩小的实像。
(4)凸透镜成实像时，根据物近像远像变大；
根据凸透镜成实像进行判断：
u>2f，成倒立、缩小的实像，2f>v>f。
2f>u>f，成倒立、放大的实像，v>2f，投影仪利用了此原理；
(5)凸透镜成倒立的实像，像与物体的左右、上下颠倒，使用LED光源比蜡烛的烛焰更具有稳定性。
本题考查学生动手操作实验的能力，在实验时，必须将实验的注意事项弄清并注意这些细节问题。
18.【答案】需要 甲 C 丁
【解析】解：(1)进行凸透镜成像实验时，烛焰、凸透镜、光屏的中心在同一高度，像才能呈在光屏的中央位置，所以需要点燃蜡烛后再调节实验器材高度。
(2)凸透镜成实像时，甲图，物距大于像距，凸透镜成倒立、缩小的实像；乙图，物距小于像距，凸透镜成倒立、放大的实像。
(3)甲图，凸透镜成倒立、缩小的实像，
当u>2f，2f>v>f时，成倒立缩小的实像；
u=50cm−20cm=30cm，30cm>2f，
v=65cm−50cm=15cm，2f>15cm>f，
解得，15cm>f>7.5cm ①
乙图，2f>u>f，v>2f 时，成倒立放大的实像，
u=50cm−32cm=18cm，2f>18cm>f，
v=73cm−50cm=23cm，23cm>2f，
解得，11.5cm>f>9cm ②
由①②得，11.5cm>f>9cm，
所以凸透镜的焦距可能是10cm，故选C。
(4)丙图，像成在视网膜的前方，是近视眼，需要凹透镜矫正。
丁图，像成在视网膜的后方，是远视眼，需要凸透镜矫正。
在图乙中将一镜片放在烛焰和透镜之间后，光屏上的像变模糊了，将光屏向左移动，光屏上再次出现清晰的像，说明所放的镜片对光线有会聚作用，是矫正远视眼的凸透镜，故选丁图。
故答案为：(1)需要；(2)甲；(3)C；(4)丁。
(1)探究凸透镜成像实验时，烛焰、凸透镜、光屏的中心在同一高度，像才能呈在光屏的中央位置。
(2)根据物距和像距的关系进行判断成像情况。
(3)根据甲乙两种成像情况时的物距和焦距，像距和焦距的关系解不等式，确定凸透镜的焦距。
(4)近视眼是晶状体变厚，像成在视网膜的前方，凹透镜对光线有发散作用，用凹透镜矫正；远视眼是晶状体变薄，像成在视网膜的后方，凸透镜对光线有会聚作用，用凸透镜矫正。
本题对于凸透镜成像知识点考查很全面，考查了根据物距和像距判断成像情况，根据成像时物距和焦距的关系，像距和焦距的关系确定凸透镜的焦距，近视眼和远视眼的成因和矫正，综合性很强。
