人教版九年级物理第十六章 电压电阻【章节提升检测】—（人教版）（原卷版）

这是一份人教版九年级物理第十六章 电压电阻【章节提升检测】—（人教版）（原卷版），文件包含人教版九年级物理第十六章电压电阻章节提升检测人教版原卷版docx、人教版九年级物理第十六章电压电阻章节提升检测人教版解析版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

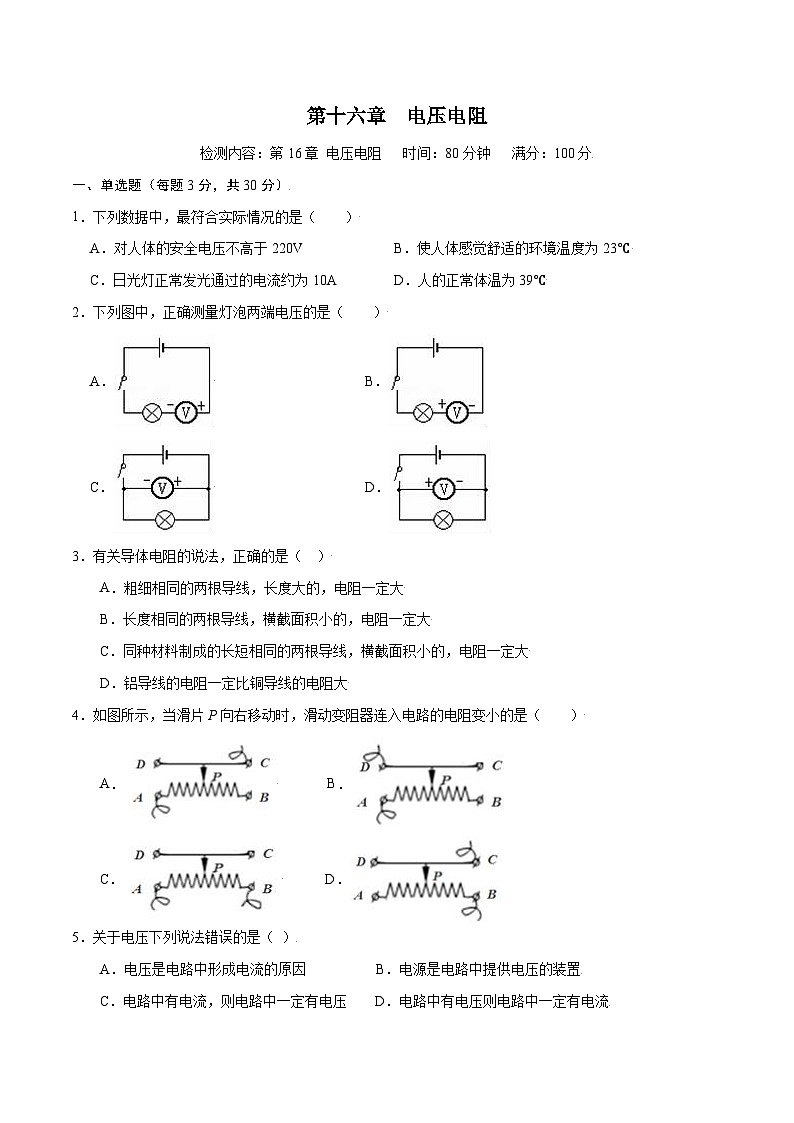

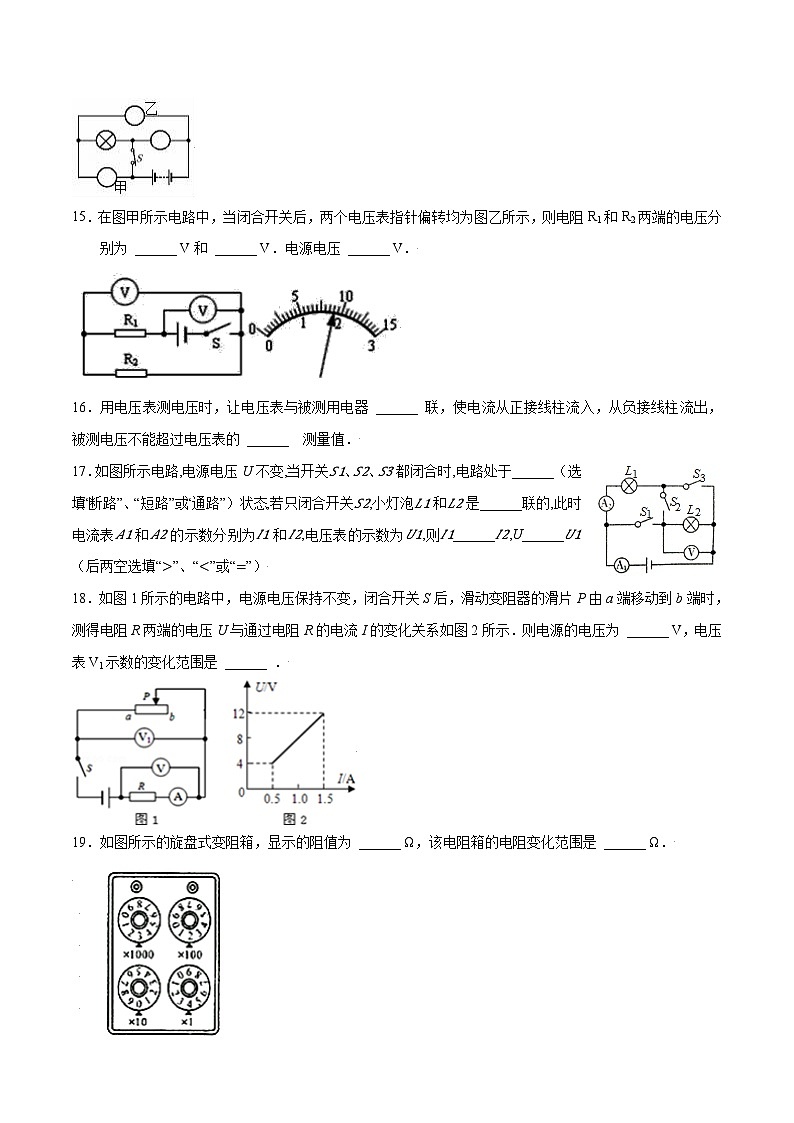

第十六章  电压电阻检测内容：第16章 电压电阻   时间：80分钟   满分：100分一、单选题（每题3分，共30分）1．下列数据中，最符合实际情况的是（　　）A．对人体的安全电压不高于220V           B．使人体感觉舒适的环境温度为23℃ C．日光灯正常发光通过的电流约为10A       D．人的正常体温为39℃【解答】解：A、人体安全电压是不高于36V，故A不符合实际；B、使人体感觉舒适的环境温度为25℃左右。故B符合实际；C、因为P＝UI，所以教室里日光灯正常发光通过的电流约为I＝＝≈0.18A，故C不符合实际；D、人的正常体温为37℃，故D不符合实际。故选：B。2．下列图中，正确测量灯泡两端电压的是（　　）A． B． C． D．【解答】解：A、此时电压表串联在电路中，故A错误；B、此时电压表串联在电路中，故B错误；C、此时电压表的正负接线柱接反了，故C错误；D、此时电压表测量的是小灯泡的电压或电源电压，且正负接线柱正确，故D正确；故选：D。3．有关导体电阻的说法，正确的是（  ）A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大D．铝导线的电阻一定比铜导线的电阻大【解答】AB选项明确了长度和横截面积的关系，对于导体材料是否一样不确定，故不能确定两者电阻大小；C选项告诉了两者材料、长度和横截面积的关系，在材料和长度相同时，横截面积越小，电阻越大，所以同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大，说法正确，符合题意．D选项只告诉了两者材料的关系，导体长度和横截面积的关系没有明确，故不能确定两者电阻大小，所以铝导线的电阻一定比铜导线的电阻大，说法错误，不符合题意．故选：C4．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（    ）A．       B．C．      D．【解答】A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意．B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意．C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意．D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意．故选：D5．关于电压下列说法错误的是（ ）A．电压是电路中形成电流的原因          B．电源是电路中提供电压的装置C．电路中有电流，则电路中一定有电压    D．电路中有电压则电路中一定有电流【解析】A、电压使自由电荷发生定向移动，从而形成电流，故电压是电路中形成电流的原因，故A不符题意；B、电源是电路中提供电压的装置，故B不符题意；C、电压使自由电荷发生定向移动，从而形成电流；故电路中有电流，则电路中一定有电压，故C不符题意；D、电路中有电压，且是通路，才有电流，故D符合题意.故选：D6．下列可以用超导材料制成的是（　　）A．电炉丝 B．电动机的线圈 C．日光灯灯丝 D．电热水器发热体【解答】解：超导体电阻为0，电炉丝、电热水器的发热体都是利用电流热效应工作的，它们不能使用超导体；日光灯的发光原理是电子打击荧光粉产生的，它不是超导体；电动机线圈与电流的热效应无关，可以使用超导体，故ACD不符合题意，B符合题意。故选：B。7．如图所示的电路，电压表测量的电压是（　　）A．灯L1两端的电压 B．灯L2两端的电压 C．灯L1和L2的总电压 D．电源的电压【解答】解：在图中，电压表把电路分为两部分：①L1和电源；②L2；因为L1和电源在一起了，所以它测量的是不包括电源的L2的电压。故选：B。8．关于电流、电压和电阻，下列说法正确的是（　　）A. 通过导体的电流越小,导体的电阻越大B. 导体两端的电压为0V时，导体的电阻为C. 加在导体两端的电压,由通过导体的电流决定D. 导体的电阻不由导体两端的电压和通过导体的电流决定【解答】ABD.电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；由R=??可知，导体的电阻等于加在它两端电压跟通过它的电流的比值，这只是计算导体电阻的一种方法，故AB错误、D正确；C.电压是形成电流的原因，所以通过导体的电流是由加在导体两端的电压决定的，而不是加在导体两端的电压是由通过导体的电流决定，故C错误。故选D。9．一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）A. 对折                 B. 长度拉伸为原来的2倍C. 剪掉一半             D. 外表涂上绝缘材料【解答】A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大；故B正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．故选B．10．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（　　）A．若①②为电流表，③为电压表，两灯都亮 B．若①②为电压表，③为电流表，两灯都亮 C．若①③为电压表，②为电流表，两灯串联都不亮 D．若①③为电流表，②为电压表，两灯并联都亮【解答】解：A、如果1、2为电流表，3为电压表，甲灯会被电流表短路，所以甲灯不会发光，故A选项错误；B、如果1、2为电压表，3为电流表，乙灯中不会有电流通过，所以乙灯不会发光，故B选项错误；C、如果1、3为电压表，2为电流表，甲灯和乙灯组成串联电路，都亮，故C选项错误；D、如果1、3为电流表，2为电压表，甲灯和乙灯组成并联电路，都亮，所以D选项正确。故选：D。二、填空题（每空1分，共20分）11．一般照明电路的电压为　   　V，两节干电池串联起来组成的一个电池组，总电压为　   　V；【解答】解：（1）一般照明电路的电压为220V；（2）因为串联电池组的总电压等于每节电池的电压之和，一节干电池电压是1.5V，将2节干电池串联起来组成一个电池组，此电池组的总电压是2×1.5V＝3V。【答案】220；3。12．某些物质在很低的温度时，电阻就变成了0，叫做　   　；太阳能汽车的电池板是用　   　材料制成的（选填“导体”、“半导体”或“超导体”）。【解答】解：①有些物质在很低温度时，电阻就变成了零，这就是超导现象。②太阳能电池板是用半导体材料制成的；【答案】超导现象；半导体。13．如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动．【解答】由图可知，滑动变阻器下端接线柱连接的是A，连入电路的电阻为AP段，所以要使滑动变阻器接入电路中的电阻变大，则滑片向右端移动．【答案】右14．如图所示电路中有两个小灯，图中○内，分别是⊗及或，开关闭合时两灯均能发光，且两电表的示数均不为零。则甲是　     　，乙是　      　。【解答】解：因为电流从电源正极出发，经过开关再经过灯泡的电流就能直接回到电源负极，因此为了闭合时两灯均能发光：最上面乙〇中应为在电路中相对于导线的电流表，这样两灯并联，若为电压表L1将被短路，不发光；中间的〇中为灯泡；甲〇内若为电流表，则会引起短路，所以应为相当于开路的电压表。【答案】电压表；电流表。15．在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为 ______ V和 ______ V．电源电压 ______ V．【解答】由题中的图可知：V1测的是电源电压；V2测的是R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为9V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.8V；所以，电阻R1两端的电压为：U1=U-U2=9V-1.8=7.2V.【答案】7.2；1.8；9．16．用电压表测电压时，让电压表与被测用电器 ______ 联，使电流从正接线柱流入，从负接线柱流出，被测电压不能超过电压表的 ______  测量值．【解答】电压表的连接方法：电压表应与被测用电器并联；电流必须从正接线柱流入，从负接线柱流出；被测电压不能超过电压表的最大测量值．【答案】并；最大．17．如图所示电路,电源电压U不变,当开关?1、?2、?3都闭合时,电路处于______（选填“断路”、“短路”或“通路”）状态,若只闭合开关?2,小灯泡?1和?2是______联的,此时电流表?1和?2的示数分别为?1和?2,电压表的示数为?1,则?1______?2,U______?1（后两空选填“>”、“<”或“=”）【解答】（1）当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，电路处于短路状态；（2）若只闭合开关S2，电流经过L1、S2、L2回到负极，则小灯泡L1和L2是串联的，串联电路电流处处相等，总电压等于各用电器电压之和，故则I1=I2，U＞U1．【答案】短路；串；=；＞18．如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2所示．则电源的电压为 ______ V，电压表V1示数的变化范围是 ______ ．【解答】（1）由电路图可知，当滑片位于a端时，电路为R的简单电路，电压表V测电源的电压，电路中的电流最大，由图2可知，电源的电压U=12V；（2）当滑片位于b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图2可知，R两端的电压UR=4V，因串联电路中总电压等于各分电压之和，所以，电压表V1示数：U滑=U-UR=12V-4V=8V，则电压表V1示数的变化范围为0～8V．【答案】12；0～8V．19．如图所示的旋盘式变阻箱，显示的阻值为 ______ Ω，该电阻箱的电阻变化范围是 ______ Ω．【解答】（1）第一个转盘下面的乘数是1000，指的是该转盘对应的数字在千位上，指针指在数字3上，即为3000欧．同理可分别读出百位、十位、个位的值，分别是200欧、0欧、4欧．因此此时电阻箱的示数是3204欧．（2）当电阻箱的指针都指向转盘上的数字0时，此时电阻箱接入电路的阻值最小：零．当电阻箱的指针都指向转盘上的数字9时，此时电阻箱接入电路的阻值最大：9999欧．所以电阻箱的电阻变化范围是0～9999欧．【答案】3204；0～9999．三、作图题(共9分)20．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．要求：灯L与滑动变阻器R并联，且当滑动变阻器的滑片向左移动时，电流表的示数变小．【答案】【解答】首先，将小灯L与滑动变阻器R并联；滑动变阻器与电流表串联．滑动变阻器的滑片向左移动时，电流表的示数逐渐变小，则滑动变阻器接入电路的电阻变大，因此将滑动变阻器右下接线柱接入电路．另外还要注意，应使电流从电流表的负接线柱回到电源负极．如图所示：21．如图所示，在方框内分别填入小灯泡和电流表的元件符合，使电路正常工作，并标出电流表的“+”“-”接线柱．【答案】【解答】由图可知，如果上面的方框内填入小灯泡，下面的方框内填入电流表，那么电流表将并联在电源两端了，这样容易烧坏电流表，这种做法是绝对不允许的；因此上面的方框填电流表，下面的方框填小灯泡，这样电流表测右边小灯泡的电流，两只小灯泡并联，电流从正接线柱流入，负接线柱流出；如下图：22．试在图○中填入表示电压表或电流表的字母“V”或“A”，同时在其两侧标上代表该表两个接线柱的“+”，“-”号．【答案】【解答】由图可知上面的圈串联在干路上，应为电流表；中间的圈与灯泡L2串联，应为电流表；下面的圈与灯泡L2并联，应为电压表．电流从仪表的正接线柱流入，负接线柱流出．如下图所示：四、实验探究题（共2小题，共17分）23．（12分）在“探究串联电路电压的特点”活动中。（1）如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡。（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是______（填出一种即可）。（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？______，理由是                             。（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：             ，改进方法是               。UAB/VUBC/VUAC/V2.41.43.8【答案】（1）6；不同；（2）L2断路；（3）不能；正负接线柱反接了；（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验【解答】（1）由电路图可知，共需要导线6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；（2）电压表示数为零，说明电路中出现了断路；若L1断路，则电压表测量的电源电压，有示数；若L2断路，则电压表无示数；（3）测出L1两端的电压，A与电压表的正接线柱相连。小聪将与A点相连的导线改接到C点，则会造成电流从负接线柱流入了。小芳的办法是错误的；（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。故答案为：（1）6；不同；（2）L2断路；（3）不能；正负接线柱反接了；（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验。24．（5分）学习了电学知识后，小明对影响电阻大小的某些因素进行了探究，他从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如下表。请回答下列问题：编号材料长度/m横截面积/mm2a镍铬合金丝1.00.1b锰铜合金丝1.00.1c镍铬合金丝1.00.2d镍铬合金丝0.50.1（1）选用电阻丝a、b分别接入电路中，是为了探究电阻大小跟导体的______是否有关。（2）要探究电阻大小跟导体的横截面积是否有关，应选用______电阻丝分别接入电路中。（3）除了上述影响导体电阻大小的因素外，导体电阻还可能跟______和温度有关。（4）该探究实验中应用的实验方法有______和______。（选填字母）A．等效替代法      B．转换法        C．放大法       D．控制变量法。【答案】（1）材料；（2）a、c；（3）长度；（4）B；D。【解答】解：（1）由表中数据可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（2）要探究电阻大小跟导体的横截面积的关系，须保持材料及长度相同，对照表格可知，应选择a、c两导线；（3）导体的电阻除了与材料、长度、横截面有关之外，还有可能与温度有关；（4）电阻大小取决于导体的材料、长度及截面积，电阻的大小通过电流表体现出来，使用了转换法，在实验中采用控制变量法，故选B；D。故答案为：（1）材料；（2）a、c；（3）长度；（4）B；D。五、计算题（18分）25．（9分）如图所示，电源电压为6V，已知电流表A1的示数为0.4A，电压表V1的示数为2.4V，则V2的示数为多少？A2的示数为多少？【解答】解：据图可知，此题中两个灯泡串联，A1A2测量的是电路的电流，电压表V1的示数是L1的电压，V2的示数为L2的电压，V3的示数为为电源电压；由于串联，所以电流处处相等，故该电路中的两个电流表的示数相同，故知道电流表A1的示数为0.4A，所以A2的示数也是0.4A；此题中电压表V1的示数是L1的电压，即为2.4V，则V2的示数为L2的电压，V3的示数为为电源电压，即为6V，由于串联电路中，总电压等于各部分电压之和，故V2的示数为：U2＝U﹣U1＝6V﹣2.4V＝3.6V；答：则V2的示数为3.6V；A2的示数为0.4A；26．（9分）如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．【解答】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V； 五、综合能力题(6分）27．阅读短文，回答问题压力传感器压力传感器种类很多，电子秤中测力装置所使用的电阻应变式压力传感器就是其中的一种，它能够将被测量的压力信号转化成电压信号。电阻应变式压力传感器的原理如题（1）图所示，金属梁右端为固定端，左端为自由端，金属梁的上、下表面各紧贴一块相同的应变片、应变片结构如题（2）图所示，它主要是由基底、金属电阻丝和引线等组成，电阻丝固定在基底上，当应变片被拉长时，金属电阻丝同时被拉长，电阻线的电阻变大。反之，当应变片被压缩时，金属电阻丝变短，电阻丝的电阻变小。当自由端受到向下的压力F时，金属梁向下弯曲，上应变片被拉长，下应变片被压缩。如果上、下金属电阻丝有大小不变的电流I通过时，上应变片引线间两端电压为U1，下应变片引线间两端电压为U2，传感器可以通过输出两个电压的差值U（U＝U1﹣U2）来反映压力F的大小。请回答下列问题： （1）压力传感器是将力的大小转换成为　    　（选填“电流”或“电压”）的装置。（2）压力F增大时，下应变片金属电阻丝电阻变　  　。（3）当金属梁受力向下弯曲时，U1　  　，U2　    　。（选填“变大”、“变小”或“不变”）（4）当金属梁没有受到压力时，由于　                              　，所以U1＝U2，U＝0．【解答】解：（1）传感器把两个电压的差值输出，用来反映力F的大小，所以这种力传感器是将力的大小转换为电压的装置；（2）外力F增大时，上应变片金属电阻丝长度变大，电阻变大，下应变片金属电阻丝长度变短，电阻变小；（3）当金属梁受力向下弯曲时，上面金属电阻丝长度变大，电阻变大，下面金属电阻丝长度变短，电阻变小；由欧姆定律可知，电压U＝IR，电流一定时，电阻越大，导体，U1变大，U2变小；（4）由题意可知，金属梁的上、下表面的应变片完全相同，即两应变片的电阻相同，且两应变片串联在电路中，所以通过两应变片的电流相等，根据U＝IR可知，上应变片引线间两端电压为U1和下应变片引线间两端电压为U2相等；即U1＝U2，U＝U1﹣U2＝0。故答案为：（1）电压；（2）小；（3）变大；变小；（4）两应变片的电阻相等，通过两应变片的电流相等。
