人教版九年级物理全一册（期末）模拟A卷（原卷版）

这是一份人教版九年级物理全一册（期末）模拟A卷（原卷版），共5页。试卷主要包含了单选题，作图题，实验探究题等内容，欢迎下载使用。

学校:___________姓名：___________班级：___________考号：___________
一、单选题（每小题3分，共24分）

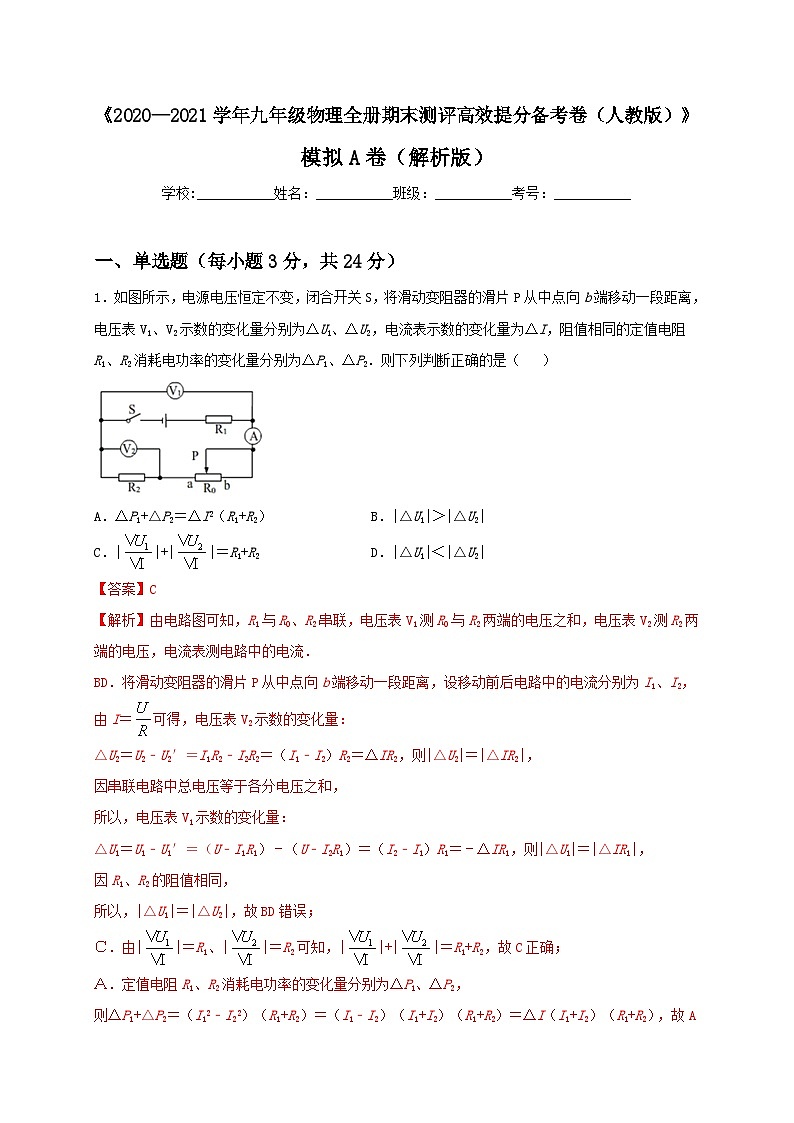

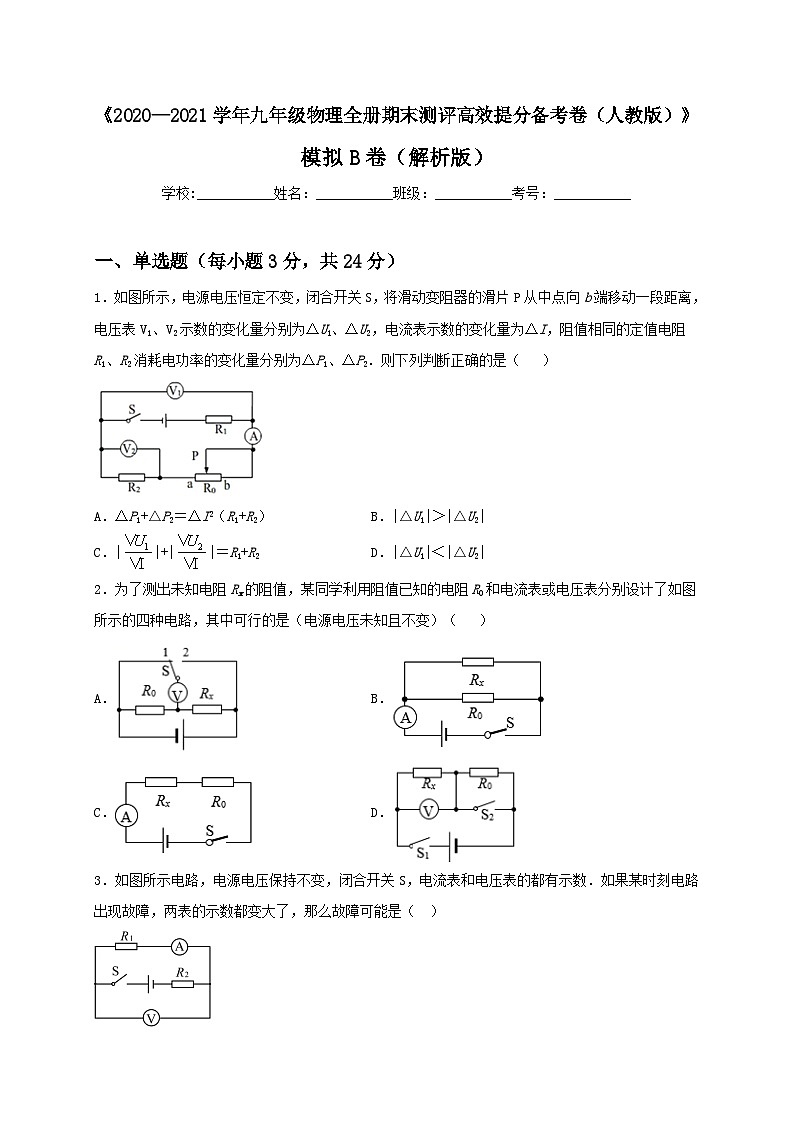

1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（ ）
A．△P1+△P2＝△I2（R1+R2）B．|△U1|＞|△U2|
C．||+||＝R1+R2D．|△U1|＜|△U2|
2．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（ ）
A．B．
C．D．
3．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是（ ）
A．电阻R1短路B．电阻R1断路
C．电阻R2短路D．电阻R2断路

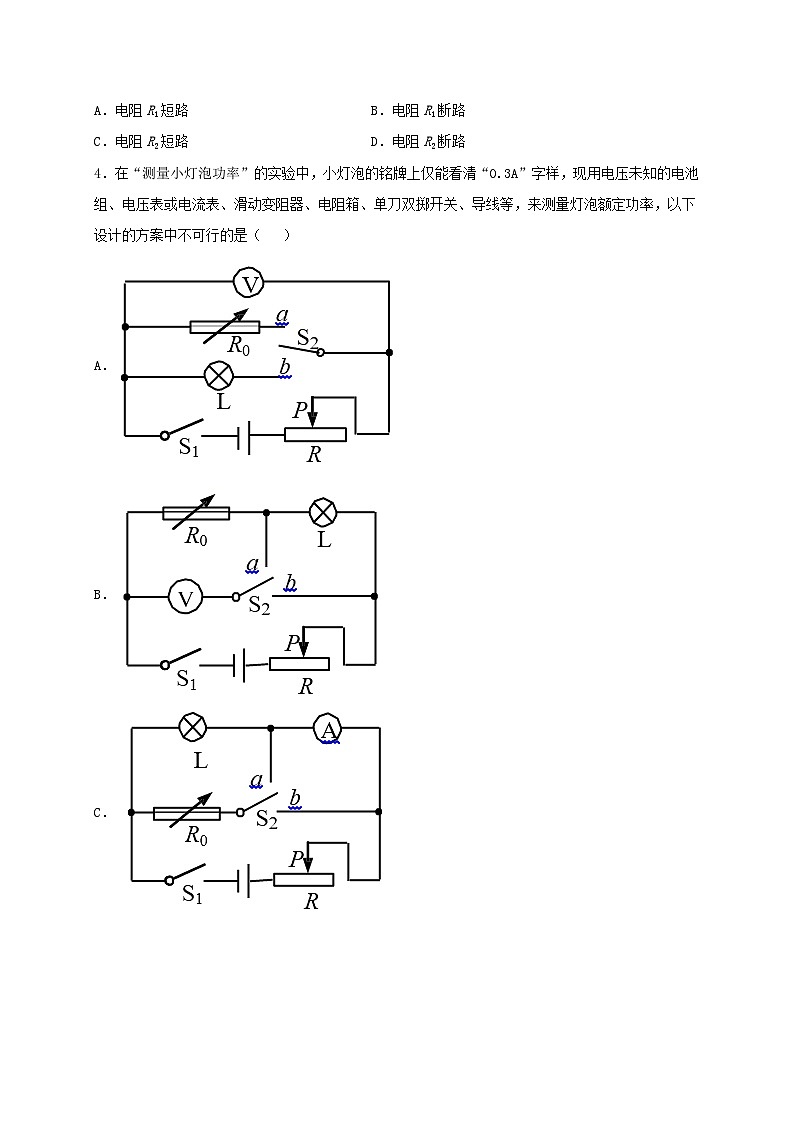

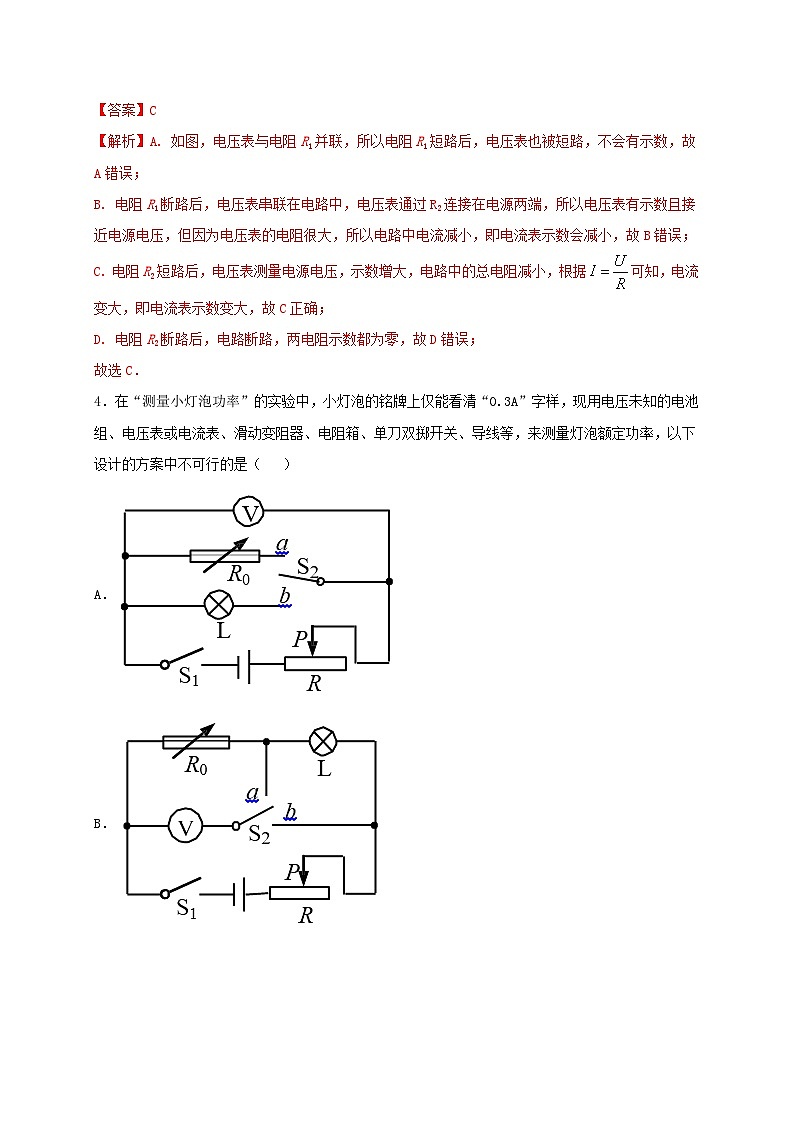

4．在“测量小灯泡功率”的实验中，小灯泡的铭牌上仅能看清“0.3A”字样，现用电压未知的电池组、电压表或电流表、滑动变阻器、电阻箱、单刀双掷开关、导线等，来测量灯泡额定功率，以下设计的方案中不可行的是（ ）
A．
B．
C．
D．

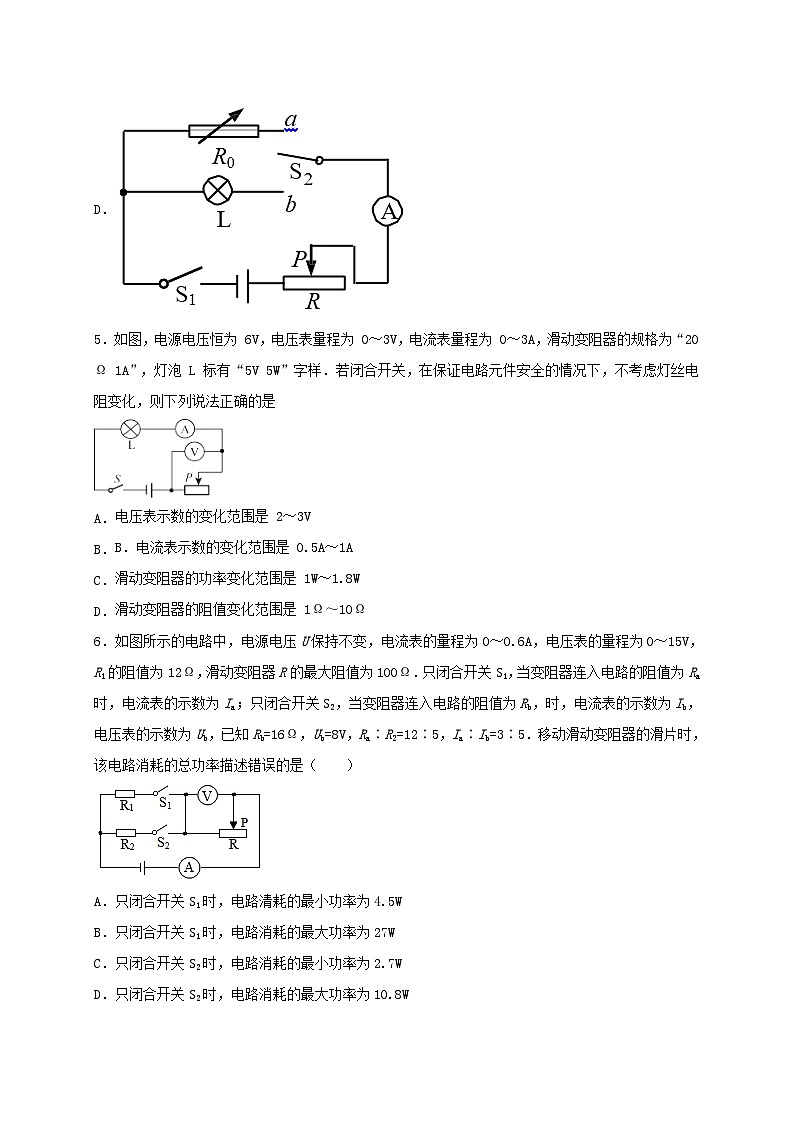

5．如图，电源电压恒为 6V，电压表量程为 0～3V，电流表量程为 0～3A，滑动变阻器的规格为“20Ω 1A”，灯泡 L 标有“5V 5W”字样．若闭合开关，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是
电压表示数的变化范围是 2～3V
B．电流表示数的变化范围是 0.5A～1A
滑动变阻器的功率变化范围是 1W～1.8W
滑动变阻器的阻值变化范围是 1Ω～10Ω
6．如图所示的电路中，电源电压U保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1的阻值为12Ω，滑动变阻器R的最大阻值为100Ω．只闭合开关S1，当变阻器连入电路的阻值为Ra时，电流表的示数为Ia；只闭合开关S2，当变阻器连入电路的阻值为Rb，时，电流表的示数为Ib，电压表的示数为Ub，已知Rb=16Ω，Ub=8V，Ra∶R2=12∶5，Ia∶Ib=3∶5．移动滑动变阻器的滑片时，该电路消耗的总功率描述错误的是（ ）
A．只闭合开关S1时，电路清耗的最小功率为4.5W
B．只闭合开关S1时，电路消耗的最大功率为27W
C．只闭合开关S2时，电路消耗的最小功率为2.7W
D．只闭合开关S2时，电路消耗的最大功率为10.8W
7．如图所示，电源电压不变，当S闭合，滑动变阻器的滑片P向右移动过程中，下列说法正确的是（ ）
A．电流表示数变小，电压表示数变小，小灯泡变暗
B．电流表示数变大，电压表示数变小，小灯泡变亮
C．电流表示数变小，电压表示数变大，小灯泡变暗
D．电流表示数变大，电压表示数变大，小灯泡变亮
8．如图所示电路中，电源电压恒为4.5V，灯泡L标有“4.5V 2.25W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为50Ω，电压表量程为“0~3V”，电流表量程为“0~0.6A”。在电路安全的情况下，下列说法正确的是（ ）
①将滑片P移到R的最左端，闭合开关S、S1，电压表读数不会超过量程
②灯泡L正常发光时的电阻值为9Ω
③只闭合开关S，该电路的最大功率是2.25W
④只闭合开关S，滑动变阻器的取值范围是0~18Ω
A．①②③B．①③④C．②③④D．①②③④
填空题（每小题2分，共20分）
9．2020年5月5日，长征五号B运载火箭搭載新一代人试验飞船在海南文昌发射，液氢燃烧将化学能转化为______能，再转化为火箭和实验飞船的机械能。选择液氢作为燃料，主要是因为液氢的______（比热容/热值）大，发射台下面大水池装满水是利用水的______大且水剧烈汽化时能吸收大量的热量来降低发射台温度。
10．如图所示电路中，电源电压保持不变.闭合电键S后，两个电表中只有一个电表有示数.若电路中除了R1、R2外，其它电路元件均完好.
（1）电路中存在的故障可能是________.
（2）若将R1和R2交换位置，再次闭合电键后，两电表均有示数，则电路中的故障一定是________.
11．在如图所示的电路中，闭合开关后将出现______(选填“通路”“开路”或“短路”)，要使电路中两灯串联，只要拆除导线______；要使电路中两灯并联，只要将导线______接到______．
12．如图a所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数与滑动变阻器接入电路的阻值之间的关系如图b所示。已知定值电阻，则图b中坐标值______A，当电流表示数时，与消耗的电功率之比为______。
13．如图所示的电路处于_____（通路/断路/短路）状态，会造成_____（电源/灯泡）损坏，要使其成为正确的电路，只需要拆掉图中标注的_______号导线.
14．如图所示，电源电压恒定，小灯泡L标有“6V 3W”字样（不计温度对灯丝电阻的影响）.当S、S1闭合，滑动变阻器滑片P在最右端时，小灯泡L正常发光，则电源电压为______V。当S闭合，S1断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，则滑动变阻器的最大阻值是______Ω，此电路消耗的最大功率与最小功率之比为______。
15．纳米技术是最新科学技术和工程技术，纳米是很小的长度单位，1纳米=10-9米，若原子的直径为10-10米，把_______个原子一个挨一个地排列起来，其长度是1纳米。
16．把标有“6V、3W”的小灯泡L与最大阻值为100W的滑动变阻器RW连接在总电压恒为18V的电路中，如图所示．电流表和电压表选择的量程分别为“0~0.6A”和“0~15V”．要求闭合开关S后，两电表的示数均不超过所选量程，且灯泡L两端电压不超过额定电压（设灯丝电阻不变）．则滑动变阻器RW允许调节的范围是________ ．
17．用一种加热器将质量为500g的冰持续加热熔化直至沸腾，记录并绘制出温度--时间图象如图所示，可以看出AB段的比热容____ CD段的比热容（选填“大于”、“等于”或“小于”），CD段所吸收的热量为____ J．水的比热容是4.2×103J/（kg•℃）
18．如图甲所示的电路中，当滑动变阻器的滑片P由b移到a的过程中，电压表示数U随滑动变阻器接入电路的电阻R1的变化情况如图乙所示．则滑片P由b移到a的过程中，电压表示数的变化范围为 V；滑片P移到中点，通电10s，电阻R2消耗的电能为 J．
三、作图题（每小题6分，共12分）
19．如图，连接电路能通过单刀双掷开关左右切换控制红绿灯交替发光．
20．如图所示，用滑动变阻器来调节灯泡L1的亮度。要求当滑片P向左移动时，灯泡L1变亮灯泡L2亮度不变且灯L1与L2互不影响，请将元件连成符合要求的电路。
（____）
四、实验探究题（每小题11分，共44分）
21．在测量正常工作电压为2.5V的小灯泡正常发光时的电功率，如图电路已连接
（1）正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，电压表示数等于电源电压，其故障可能是___________________________。
（2）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡正常发光时的电功率，应将滑片P向_________（选填“A”或“B”）端移动，使电压表示数为_________ V。
（3）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡正常发光时的电功率为_________W。
22．现有两只小灯泡L1、L2,它们的额定电压分别为2.5 V和3.8 V。
(1)如图甲是小明测定灯泡L1额定功率的实物电路图(不完整)。
①请用笔画线代替导线将实物电路图连接完整_______。
②正确连接电路后,闭合开关前,应将滑动变阻器的滑片P移到________端(选填“A”或“B”)。闭合开关后,移动滑片P,当电压表示数为2.5V时,电流表的示数如图乙所示,电流表示数为__________A,则灯泡L1的额定功率为________W。
(2)小华利用图丙所示的电路测出了灯泡L2的额定功率。图中R为阻值已知的定值电阻,还缺两个开关和一只电表(电流表或电压表),请在虚线框内补上这三个元件的符号,使电路完整,实验操作简单______。
23．如图1所示是某品牌料理机。其炖煮功能有高温和低温两个挡位。煮饭时先用高温挡将食物加热，达到一定温度时，温控开关自动变为110W的低温挡，以此较低功率缓慢加热直至沸腾，以锁住食物的营养成分。其简化电路如图2所示，已知电源电压为220V，R1=60.5Ω，R1、R2均为加热电阻，开关S1为温控开关。求：
（1）已知炖煮功能最高可设置为120℃，当温度达到120℃是其内部气压______（选填“高于”或“低于”）1标准大气压；
（2）电阻R2的阻值______和高温挡的加热功率______；
（3）把质量为1.5kg、20℃的汤在高温挡加热15min，在此加热过程中，电能转化为内能的效率是75%，加热结束时汤的温度升高到多少______？（不计热量损失，c汤=4.0×103J/(kg⋅℃)）
24．如图为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V．水箱装水最多0.3kg，加热功率有大小两个挡位．设计师最初设计的内部电路有如图-2甲、乙两种接法，其中电热丝R1=56Ω，R2=44Ω.
（1）高温水蒸气熨烫衣服时，水蒸气遇到衣服迅速_______成小水珠，放出热量，将衣服熨平（填物态变化名称）；
（2）如果选择甲电路，电路中最大电流为______A;如果选择乙电路，电路中最大电流为_________A,由于两个电路中所选熔断器里的熔丝允许通过的最大电流为8.2A,故设计师最终选择了甲电路；（计算结果保留一位小数）
（3）请分别计算这款挂烫机两个挡位的额定功率__________；
（4）若将水箱中0.22kg的水从25℃加热到100℃，挂烫机至少需要加热多长时间________？[水的比热容c=4.2×103J/（kg·℃）]
