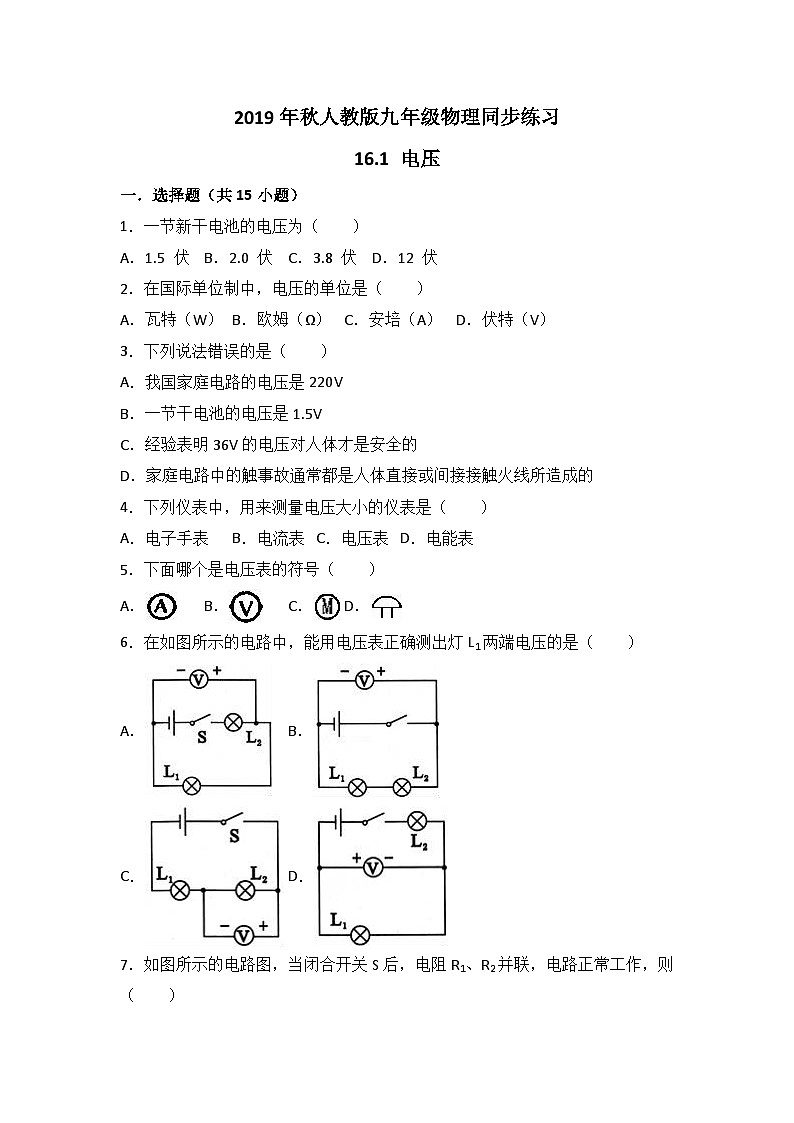

人教版九年级物理同步练习：16.1 电压

这是一份人教版九年级物理同步练习：16.1 电压，共5页。试卷主要包含了1 电压，5 伏B．2，5VB．10，5V．则实际值为，5 VB．2等内容，欢迎下载使用。

一．选择题（共15小题）
1．一节新干电池的电压为（ ）
A．1.5 伏B．2.0 伏C．3.8 伏D．12 伏
2．在国际单位制中，电压的单位是（ ）
A．瓦特（W）B．欧姆（Ω）C．安培（A）D．伏特（V）
3．下列说法错误的是（ ）
A．我国家庭电路的电压是220V
B．一节干电池的电压是1.5V
C．经验表明36V的电压对人体才是安全的
D．家庭电路中的触事故通常都是人体直接或间接接触火线所造成的
4．下列仪表中，用来测量电压大小的仪表是（ ）
A．电子手表B．电流表C．电压表D．电能表
5．下面哪个是电压表的符号（ ）
A．B．C．D．
6．在如图所示的电路中，能用电压表正确测出灯L1两端电压的是（ ）
A．B．
C．D．
7．如图所示的电路图，当闭合开关S后，电阻R1、R2并联，电路正常工作，则（ ）
A．甲接电流表，乙接电压表B．甲、乙均接在电压表
C．甲、乙均接在电流表D．甲接在电压表，乙接电流表

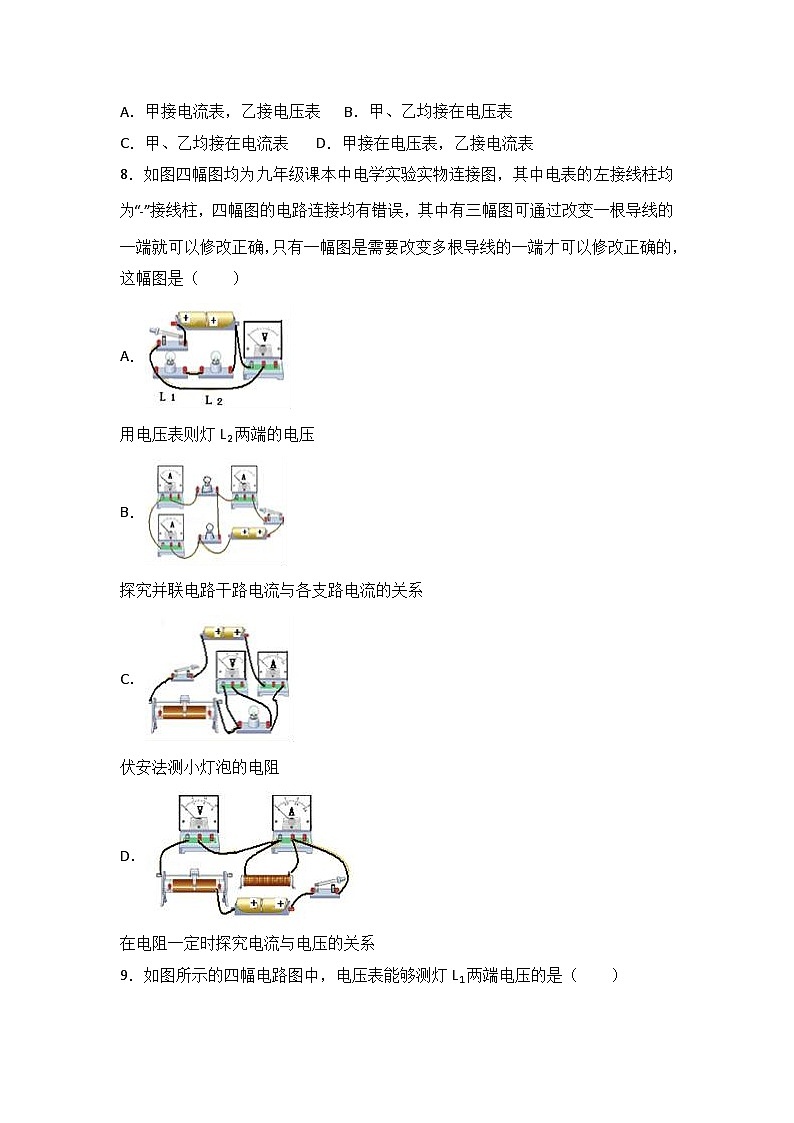

8．如图四幅图均为九年级课本中电学实验实物连接图，其中电表的左接线柱均为“﹣”接线柱，四幅图的电路连接均有错误，其中有三幅图可通过改变一根导线的一端就可以修改正确，只有一幅图是需要改变多根导线的一端才可以修改正确的，这幅图是（ ）
A．
用电压表则灯L2两端的电压
B．
探究并联电路干路电流与各支路电流的关系
C．
伏安法测小灯泡的电阻
D．
在电阻一定时探究电流与电压的关系
9．如图所示的四幅电路图中，电压表能够测灯L1两端电压的是（ ）
A．B．C．D．
10．如图所示，实验室用电压表的读数为（ ）
A．2.5VB．10.5VC．12VD．12.5V
11．实验课上，一位同学选“0﹣3V”量程的电压表测量电压，但另一同学却读数为12V，则实际上测得的电压应该是（ ）
A．1.2VB．24VC．0.24VD．2.4V
12．某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5V．则实际值为（ ）
A．4.5 VB．2.7 VC．3.5 VD．1.5 V
13．如图所示，甲、乙两个小灯泡连接在电路中，①②③可能是电压表或电流表（ ）
A．若①②为电流表，③为电压表，两灯都亮
B．若①②为电压表，③为电流表，两灯都亮
C．若①③为电压表，②为电流表，两灯串联都不亮
D．若①③为电流表，②为电压表，两灯并联都亮
14．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。当闭合开关时所发生的现象是（ ）
A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数
C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数
15．如图所示，开关S闭合时，要使电压表测灯L2两端的电压，下列连接正确的电路图是（ ）
A．B．C．D．
二．填空题（共5小题）
16．填写下列电压最接近的数值：
①一节新的干电池的电压为 V；
②三节铅蓄电池串联的总电压为 V；
③正常情况下人体的安全电压为 V。
17．实验室中常用的电压表有两个量程：①0～3V，分度值是 V；②0～15V，分度值是 V。
18．电压表是测量 大小的仪表，它在电路中的符号是 。正确使用电压表的方法：电压表 联在被测电路两端；必须使电流从电压表的“ ”接线柱流入，“ ”接线柱流出；被测电压不要超过电压表的 ，在不能预先估计被测电压大小的要先用大量程，并且进行 ，根据情况使用大量程或更大量程的电压表；电压表可以直接接到电源的正负极上。测出的电压是 电压。
19．如图所示的电路中，闭合开关后，电压表测量的是 两端的电压；断开开关后，电压表的指针 （填“会”或“不会”）发生偏转。
20．如图电压表0～15V量程的最小分度是 V，读数是 V；电流表0～0.6A量程的最小分度是 A，读数是 A。
三．作图题（共1小题）
21．请在图中圆圈中填上电压表或电流表的符号，使之成为正确的电路图。根据题目要求完成作图。
四．实验探究题（共2小题）
22．如图1所示是小宇自制的几种水果电池的一种，可以让LED灯发光。
（1）为了确定水果电池的正负极，他可以选用下列 实验仪器进行判断。（填字母）
A．小灯泡 B．电压表 C．电阻
（2）在水果中插入不同金属制成的极板，并保持两块极板间的距离、极板与水果的接触面积不变，测量
两块极板之间的电压，结果如右表：
①“水果电池”实现的是 能转化为电能。
②根据表中数据及相关条件可知：“水果电池”电压与 和 有关。
（3）小宇学习了野外生火的知识，做了如图2所示的点火实验，用铁丝把两种材料的钉子两两一组缠在一起，留下头尾两颗钉子接上电线，柠檬电池就完成了。把准备好的钢丝绒拿出来，上面铺上一些碎纸片，然后用柠檬电池两条电线去接触钢丝绒，通电后观察到钢丝绒上面的纸片很快开始燃烧。
①多插几组钉子相当于多几节电池 联，效果会比较明显；
②通电后的钢丝绒会使纸片着火是因为电流的 效应；
③在选择柠檬电池的两极材料时，最好选择上表中的 一组极板材料制成的钉子。
23．某同学在用电压表测电压前，已将指针调到“0”刻度线上，第一次将电压表接入电路时，指针偏转情况如图甲所示，这是因为 ；纠正后第二次把电压表接入电路时，指针偏转情况如图乙所示，这是因为 。
参考答案
一．选择题（共15小题）
1．A。2．D。3．C。4．C。5．B。6．A。7．D。8．C。9．D。10．A。
11．D。12．B。13．D。14．C。15．D。
二．填空题（共5小题）
16．1.5；②6；③不高于36。
17．0.1；0.5。
18．电压；；并；+；﹣；量程；试触；电源。
19．L2；会。
20．0.5；7.5；0.02；0.28。
三．作图题（共1小题）
21．
四．实验探究题（共2小题）
22．（1）B；（2）①化学；②水果种类；极板材料；①串；②热；③铜﹣锌。
23．电压表的正负接线柱接反了；选用的量程偏小了。 极板材料
水果种类
两极板间的电压/V
铁﹣锌
铁﹣铜
铜﹣锌
苹果
0.55
0.60
0.95
梨
0.40
0.50
0.90
菠萝
0.50
0.55
1.00
橙
0.75
0.78
1.05
