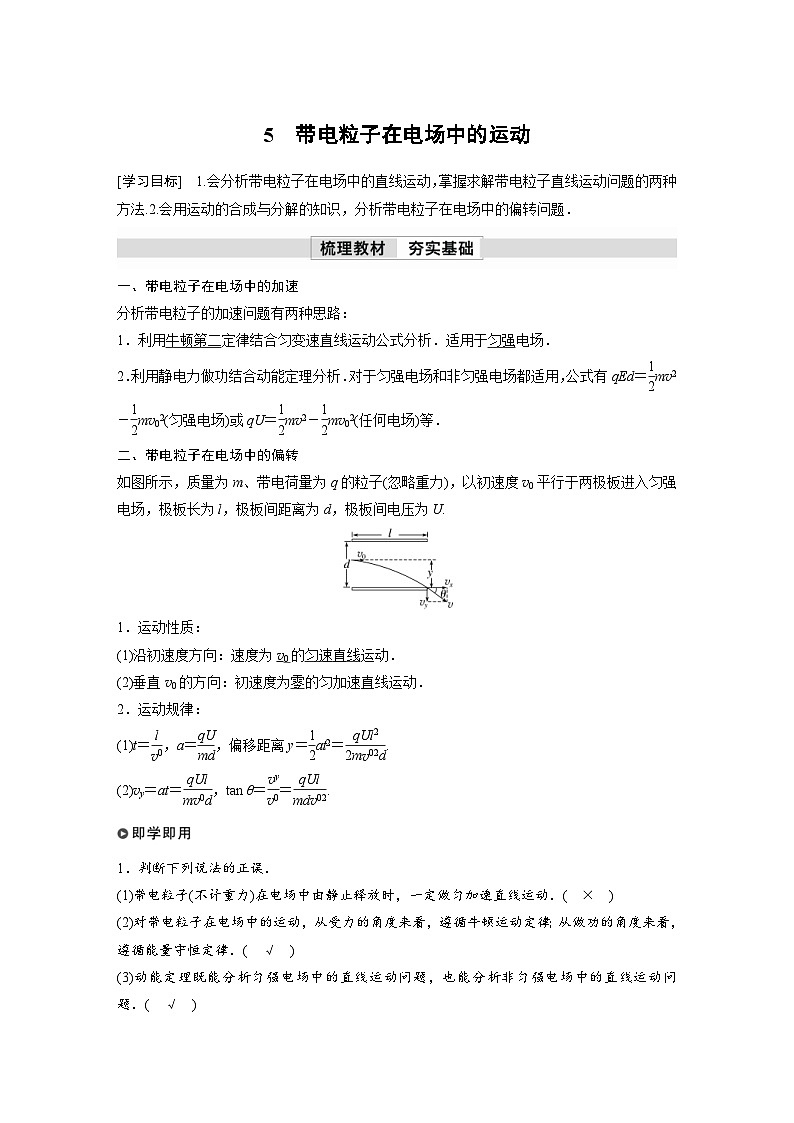

高中物理人教版 (2019)必修 第三册5 带电粒子在电场中的运动精品当堂达标检测题

这是一份高中物理人教版 (2019)必修 第三册5 带电粒子在电场中的运动精品当堂达标检测题，共10页。

一、带电粒子在电场中的加速
分析带电粒子的加速问题有两种思路：
1．利用牛顿第二定律结合匀变速直线运动公式分析．适用于匀强电场．
2．利用静电力做功结合动能定理分析．对于匀强电场和非匀强电场都适用，公式有qEd＝eq \f(1,2)mv2－eq \f(1,2)mv02(匀强电场)或qU＝eq \f(1,2)mv2－eq \f(1,2)mv02(任何电场)等．
二、带电粒子在电场中的偏转
如图所示，质量为m、带电荷量为q的粒子(忽略重力)，以初速度v0平行于两极板进入匀强电场，极板长为l，极板间距离为d，极板间电压为U.
1．运动性质：
(1)沿初速度方向：速度为v0的匀速直线运动．
(2)垂直v0的方向：初速度为零的匀加速直线运动．
2．运动规律：
(1)t＝eq \f(l,v0)，a＝eq \f(qU,md)，偏移距离y＝eq \f(1,2)at2＝eq \f(qUl2,2mv02d).
(2)vy＝at＝eq \f(qUl,mv0d)，tan θ＝eq \f(vy,v0)＝eq \f(qUl,mdv02).

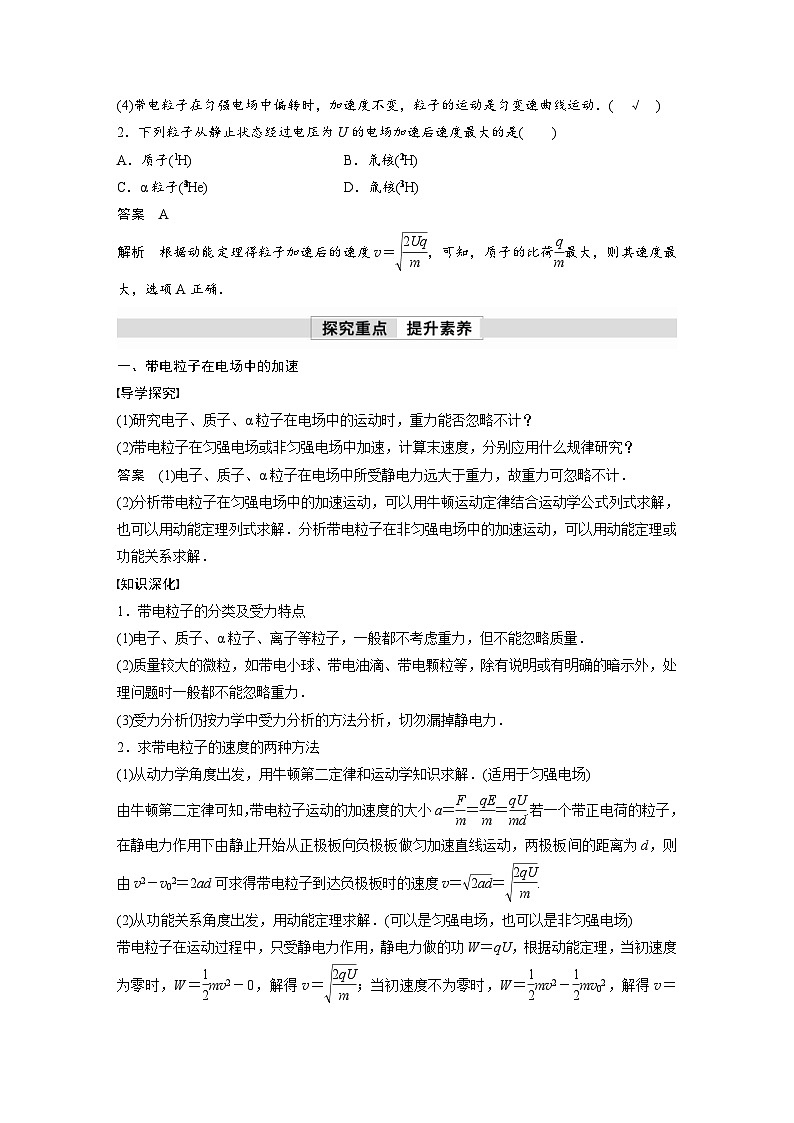

1．判断下列说法的正误．
(1)带电粒子(不计重力)在电场中由静止释放时，一定做匀加速直线运动．( × )
(2)对带电粒子在电场中的运动，从受力的角度来看，遵循牛顿运动定律；从做功的角度来看，遵循能量守恒定律．( √ )
(3)动能定理既能分析匀强电场中的直线运动问题，也能分析非匀强电场中的直线运动问题．( √ )
(4)带电粒子在匀强电场中偏转时，加速度不变，粒子的运动是匀变速曲线运动．( √ )
2．下列粒子从静止状态经过电压为U的电场加速后速度最大的是( )
A．质子(eq \\al(1,1)H) B．氘核(eq \\al(2,1)H)
C．α粒子(eq \\al(4,2)He) D．氚核(eq \\al(3,1)H)
答案 A
解析 根据动能定理得粒子加速后的速度v＝eq \r(\f(2Uq,m))，可知，质子的比荷eq \f(q,m)最大，则其速度最大，选项A正确．
一、带电粒子在电场中的加速
导学探究
(1)研究电子、质子、α粒子在电场中的运动时，重力能否忽略不计？
(2)带电粒子在匀强电场或非匀强电场中加速，计算末速度，分别应用什么规律研究？
答案 (1)电子、质子、α粒子在电场中所受静电力远大于重力，故重力可忽略不计．
(2)分析带电粒子在匀强电场中的加速运动，可以用牛顿运动定律结合运动学公式列式求解，也可以用动能定理列式求解．分析带电粒子在非匀强电场中的加速运动，可以用动能定理或功能关系求解．
知识深化
1．带电粒子的分类及受力特点
(1)电子、质子、α粒子、离子等粒子，一般都不考虑重力，但不能忽略质量．
(2)质量较大的微粒，如带电小球、带电油滴、带电颗粒等，除有说明或有明确的暗示外，处理问题时一般都不能忽略重力．
(3)受力分析仍按力学中受力分析的方法分析，切勿漏掉静电力．
2．求带电粒子的速度的两种方法
(1)从动力学角度出发，用牛顿第二定律和运动学知识求解．(适用于匀强电场)
由牛顿第二定律可知，带电粒子运动的加速度的大小a＝eq \f(F,m)＝eq \f(qE,m)＝eq \f(qU,md).若一个带正电荷的粒子，在静电力作用下由静止开始从正极板向负极板做匀加速直线运动，两极板间的距离为d，则由v2－v02＝2ad可求得带电粒子到达负极板时的速度v＝eq \r(2ad)＝eq \r(\f(2qU,m)).
(2)从功能关系角度出发，用动能定理求解．(可以是匀强电场，也可以是非匀强电场)
带电粒子在运动过程中，只受静电力作用，静电力做的功W＝qU，根据动能定理，当初速度为零时，W＝eq \f(1,2)mv2－0，解得v＝eq \r(\f(2qU,m))；当初速度不为零时，W＝eq \f(1,2)mv2－eq \f(1,2)mv02，解得v＝eq \r(\f(2qU,m)＋v02).

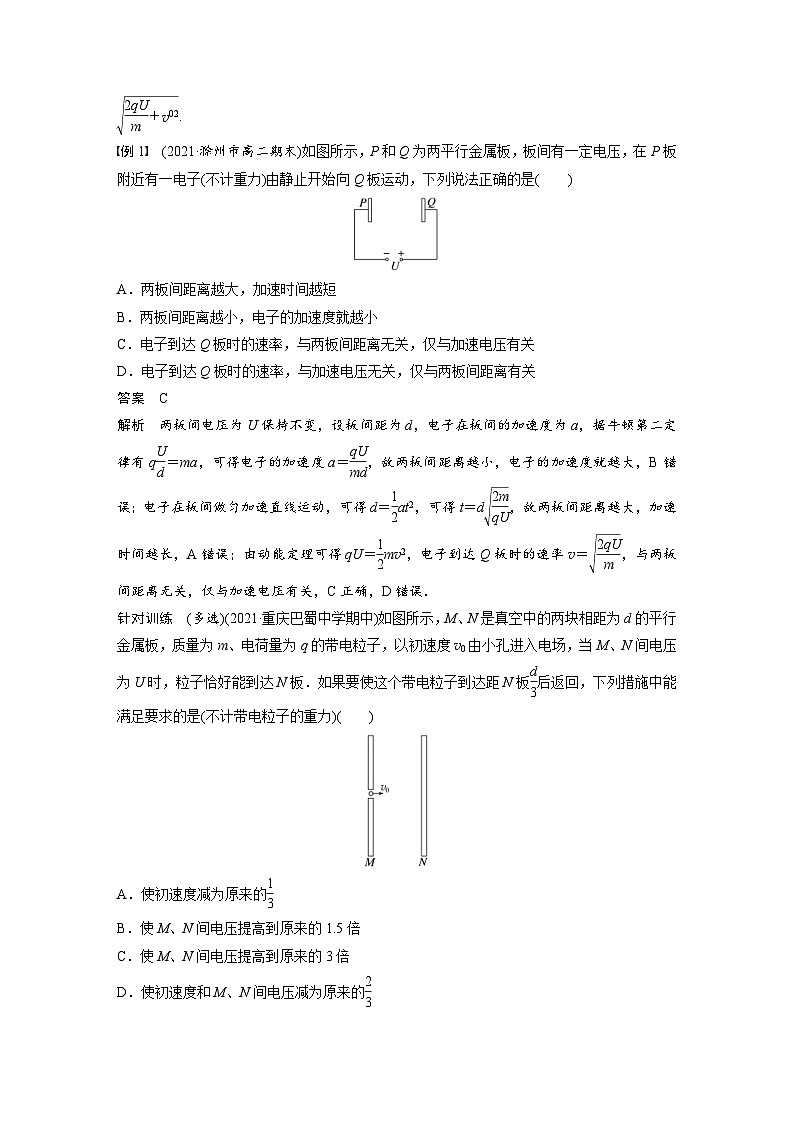

例1 (2021·滁州市高二期末)如图所示，P和Q为两平行金属板，板间有一定电压，在P板附近有一电子(不计重力)由静止开始向Q板运动，下列说法正确的是( )
A．两板间距离越大，加速时间越短
B．两板间距离越小，电子的加速度就越小
C．电子到达Q板时的速率，与两板间距离无关，仅与加速电压有关
D．电子到达Q板时的速率，与加速电压无关，仅与两板间距离有关
答案 C
解析 两板间电压为U保持不变，设板间距为d，电子在板间的加速度为a，据牛顿第二定律有qeq \f(U,d)＝ma，可得电子的加速度a＝eq \f(qU,md)，故两板间距离越小，电子的加速度就越大，B错误；电子在板间做匀加速直线运动，可得d＝eq \f(1,2)at2，可得t＝deq \r(\f(2m,qU))，故两板间距离越大，加速时间越长，A错误；由动能定理可得qU＝eq \f(1,2)mv2，电子到达Q板时的速率v＝eq \r(\f(2qU,m))，与两板间距离无关，仅与加速电压有关，C正确，D错误．
针对训练 (多选)(2021·重庆巴蜀中学期中)如图所示，M、N是真空中的两块相距为d的平行金属板，质量为m、电荷量为q的带电粒子，以初速度v0由小孔进入电场，当M、N间电压为U时，粒子恰好能到达N板．如果要使这个带电粒子到达距N板eq \f(d,3)后返回，下列措施中能满足要求的是(不计带电粒子的重力)( )
A．使初速度减为原来的eq \f(1,3)
B．使M、N间电压提高到原来的1.5倍
C．使M、N间电压提高到原来的3倍
D．使初速度和M、N间电压减为原来的eq \f(2,3)
答案 BD
解析 由题意知，带电粒子在电场中做匀减速直线运动，当粒子恰好能到达N板时，由动能定理，可得－qU＝－eq \f(1,2)mv02，要使粒子到达距N板eq \f(d,3)后返回，设此时两极板间电压为U1，粒子的初速度为v1，则由动能定理，可得－qeq \f(2U1,3)＝－eq \f(1,2)mv12，联立两方程，得eq \f(2U1,3U)＝eq \f(v12,v02)，故选项B、D正确．
二、带电粒子在电场中的偏转
如图所示，质量为m、电荷量为＋q的粒子以初速度v0垂直于电场方向射入两极板间，两平行板间存在方向竖直向下的匀强电场，已知板长为l，板间电压为U，板间距离为d，不计粒子的重力，设粒子不与平行板相撞．
粒子在板间做类平抛运动，应用运动分解的知识进行分析处理，如图所示．
1．基本规律
初速度方向：粒子做匀速直线运动，通过电场的时间t＝eq \f(l,v0)
静电力方向：做初速度为零的匀加速直线运动．加速度a＝eq \f(qE,m)＝eq \f(qU,md)
离开电场时垂直于板方向的分速度vy＝at＝eq \f(qUl,mdv0)
速度方向与初速度方向夹角的正切值tan θ＝eq \f(vy,v0)＝eq \f(qUl,mdv02)
离开电场时沿静电力方向的偏移量y＝eq \f(1,2)at2＝eq \f(qUl2,2mdv02).
2．几个常用推论
(1)粒子从偏转电场中射出时，其速度方向的反向延长线与初速度方向的延长线交于一点，此点为粒子沿初速度方向位移的中点．
(2)位移方向与初速度方向间夹角α的正切值为速度偏转角θ正切值的eq \f(1,2)，即tan α＝eq \f(1,2)tan θ.
(3)不同的带电粒子(电性相同，初速度为零)，经过同一电场加速后，又进入同一偏转电场，则它们的运动轨迹必定重合．
注意：分析粒子的偏转问题也可以利用动能定理，即qEy＝ΔEk，其中y为粒子在偏转电场中沿静电力方向的偏移量．
例2 如图所示，平行板电容器板间电压为U，板间距为d，两板间为匀强电场，让质子以初速度v0沿着两板中心线射入，沿a轨迹落到下板的中央，现只改变其中一个条件，让质子沿b轨迹落到下板边缘，则可以将( )
A．开关S断开
B．初速度变为2v0
C．板间电压变为eq \f(U,2)
D．竖直移动上板，使板间距变为2d
答案 B
解析 开关S断开，电容器所带电荷量不变，电容器的电容不变，则电容器两极板间电压不变，质子仍落到下板的中央，A错误；将初速度变为2v0，质子加速度不变，根据y＝eq \f(d,2)＝eq \f(1,2)at2知质子运动到下极板所需的时间不变，由x＝v0t知到达下极板时质子的水平位移变为原来的2倍，正好落到下板边缘，B正确；当板间电压变为eq \f(U,2)时，板间电场强度变为原来的eq \f(1,2)，质子所受的静电力变为原来的eq \f(1,2)，加速度变为原来的eq \f(1,2)，根据y＝eq \f(d,2)＝eq \f(1,2)at2知质子运动到下极板所需时间为原来的eq \r(2)倍，由x＝v0t知到达下极板时质子的水平位移为原来的eq \r(2)倍，所以质子不能落到下板边缘，C错误；竖直移动上板，使板间距变为2d，则板间电场强度变为原来的eq \f(1,2)，由C项分析知质子运动到下极板所需时间为原来的eq \r(2)倍，水平位移为原来的eq \r(2)倍，质子不能落到下板边缘，D错误．
例3 (2021·遵义一中高一期末)如图所示，电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行极板间的电场中，射入方向跟极板平行，整个装置处在真空中，电子的重力可忽略．在满足电子能射出平行极板的条件下，下述四种情况，一定能使电子的偏转角θ变大的是( )
A．U1变大、U2变大 B．U1变小、U2变大
C．U1变大、U2变小 D．U1变小、U2变小
答案 B
解析 设电子被加速后获得的速度为v0，由动能定理得qU1＝eq \f(1,2)mv02，设平行极板长为l，则电子在平行极板间偏转的时间t＝eq \f(l,v0)，设电子在平行极板间运动的加速度为a，由牛顿第二定律得a＝eq \f(qE,m)＝eq \f(qU2,dm)，电子射出平行极板时，竖直分速度vy＝at，联立可得：vy＝eq \f(qU2l,dmv0)，tan θ＝eq \f(vy,v0)＝eq \f(U2l,2dU1)，故U2变大、U1变小时，一定能使偏转角θ变大，选项B正确，选项A、C、D错误．
例4 一个电荷量为q＝－2×10－8 C，质量为m＝1×10－14 kg的带电粒子，由静止经电压为U1＝1 600 V的加速电场加速后，立即沿中心线O1O2垂直进入一个电压为U2＝2 400 V的偏转电场，然后打在垂直于O1O2放置的荧光屏上的P点，偏转电场两极板间距为d＝8 cm，极板长L＝8 cm，极板的右端与荧光屏之间的距离也为L＝8 cm.整个装置如图所示，(不计粒子的重力)求：
(1)粒子出加速电场时的速度v0的大小；
(2)粒子出偏转电场时的偏移距离y；
(3)P点到O2的距离y′.
答案 (1)8×104 m/s (2)0.03 m (3)0.09 m
解析 (1)由动能定理可得：|q|U1＝eq \f(1,2)mv02，
代入数据解得v0＝8×104 m/s.
(2)粒子进入偏转电场后做类平抛运动，
水平方向上：L＝v0t，
在竖直方向上：y＝eq \f(1,2)at2，a＝eq \f(|q|E,m)，E＝eq \f(U2,d)，
联立并代入数据，解得y＝0.03 m.
(3)由几何知识知eq \f(y′,y)＝eq \f(L＋\f(L,2),\f(L,2))，
解得y′＝3y＝0.09 m.
三、示波管的原理
1．构造
示波管是示波器的核心部分，外部是一个抽成真空的玻璃壳，内部主要由电子枪(由发射电子的灯丝、加速电极组成)、偏转电极(由一对X偏转电极板和一对Y偏转电极板组成)和荧光屏组成，如图所示．
2．原理
(1)扫描电压：XX′偏转电极接入的是由仪器自身产生的锯齿形电压，可使亮斑从左向右扫描移动．
(2)灯丝被电源加热后，发射热电子，发射出来的电子经加速电场加速后，以很大的速度进入偏转电场，如果在Y偏转电极上加一个周期性的信号电压，并且与扫描电压周期相同，那么就可以在荧光屏上得到待测信号在一个周期内随时间变化的稳定图像．
例5 (2021·黄冈中学月考)如图甲所示为示波管的原理图，如果在电极YY′之间所加的电压按如图乙所示的规律变化，在电极XX′之间所加的电压按如图丙所示的规律变化，则在荧光屏上看到的图形是( )
答案 B
解析 电极YY′之间为信号电压，电极XX′之间为扫描电压，0～t1内，Y板电势高，电子向Y板偏转，X′板电势高，电子向X′板偏转，由此可知C、D错误；根据偏移量y＝eq \f(qU,2md)t2，偏移量与偏转电压成正比，0、t1、2t1时刻偏转电压为0，偏移量也为0，eq \f(1,2)t1、eq \f(3,2)t1时刻偏转电压最大，偏移量也最大，故A错误，B正确．
考点一 带电粒子在电场中的直线运动
1.(2022·大理州鹤庆县高二月考)如图为示波管中电子枪的原理示意图，示波管内被抽成真空．A为发射电子的阴极，K为接在高电势点的加速阳极，A、K间电压为U，电子离开阴极时的速度可以忽略，电子经加速后从K的小孔中射出时的速度为v.下列说法中正确的是
( )
A．如果A、K间距离不变而电压变为2U，则电子离开K时的速度仍为v
B．如果A、K间距离不变而电压变为2U，则电子离开K时的速度变为2v
C．如果A、K间距离减半而电压仍为U，则电子离开K时的速度仍为v
D．如果A、K间距离加倍而电压仍为U，则电子离开K时的速度变为eq \r(2)v
答案 C
解析 电子在示波管中只受静电力作用，静电力做功W＝qU，故由动能定理可得：qU＝eq \f(1,2)mv2；如果A、K间距离不变而电压变为2U，则静电力做功为原来的两倍，故电子离开K时的动能为原来的两倍，速度v′＝eq \r(2)v，故A、B错误；如果A、K间距离减半而电压仍为U，则静电力做功不变，故电子离开K时的动能不变，速度不变，故C正确；如果A、K间距离加倍而电压仍为U，则静电力做功不变，故电子离开K时的动能不变，速度不变，故D错误．
2．(2021·天津市红桥区高二期中)两平行金属板相距为d，电势差为U，一电子质量为m，电荷量为e，从O点沿垂直于极板的方向射出，最远到达A点，然后返回，如图所示，OA＝L，则此电子具有的初动能是( )
A.eq \f(edL,U) B．edUL C.eq \f(eU,dL) D.eq \f(eUL,d)
答案 D
解析 电子从O点运动到A点，因受静电力作用，速度逐渐减小．根据题意和题图判断，电子仅受静电力，不计重力．根据能量守恒定律得eq \f(1,2)mv02＝eUOA.因E＝eq \f(U,d)，UOA＝EL＝eq \f(UL,d)，故eq \f(1,2)mv02＝eq \f(eUL,d).故选D.
考点二 带电粒子在电场中的偏转
3.(多选)(2021·汕头市达濠华侨中学高二期末)如图，质量相同的带电粒子P、Q以相同的速度沿垂直于电场方向射入匀强电场中，P从平行板间正中央射入，Q从下极板边缘处射入，它们都打到上极板同一点，不计粒子重力，则( )
A．它们运动的时间相同
B．它们运动的加速度不相等
C．它们所带的电荷量相同
D．静电力对它们做负功
答案 AB
解析 运动时间为t＝eq \f(x,v0)，由于x、v0相等，因此选项A正确；根据y＝eq \f(1,2)at2可得a＝eq \f(2y,t2)，Q的加速度是P的两倍，选项B正确；再根据qE＝ma可知Q的电荷量是P的两倍，选项C错误；由W＝qEd，静电力对两粒子均做正功，且对Q做的功是P的4倍，选项D错误．
4.(多选)(2021·衡水中学月考)一束α粒子(带正电)沿两平行金属板中心轴线射入板间的匀强电场后，分成a、b、c三束，如图所示，则( )
A．初速度比较，vayc，则ta＝tb>tc；在平行于极板方向，由x＝v0t得v0＝eq \f(x,t)，对于a、b，由于xa
