人教版九年级物理下册第十九章　生活用电章末复习

这是一份人教版九年级物理下册第十九章　生活用电章末复习，共26页。试卷主要包含了下列符合安全用电要求的是，下列关于生活用电的说法错误的是，按题目要求完成作图等内容，欢迎下载使用。

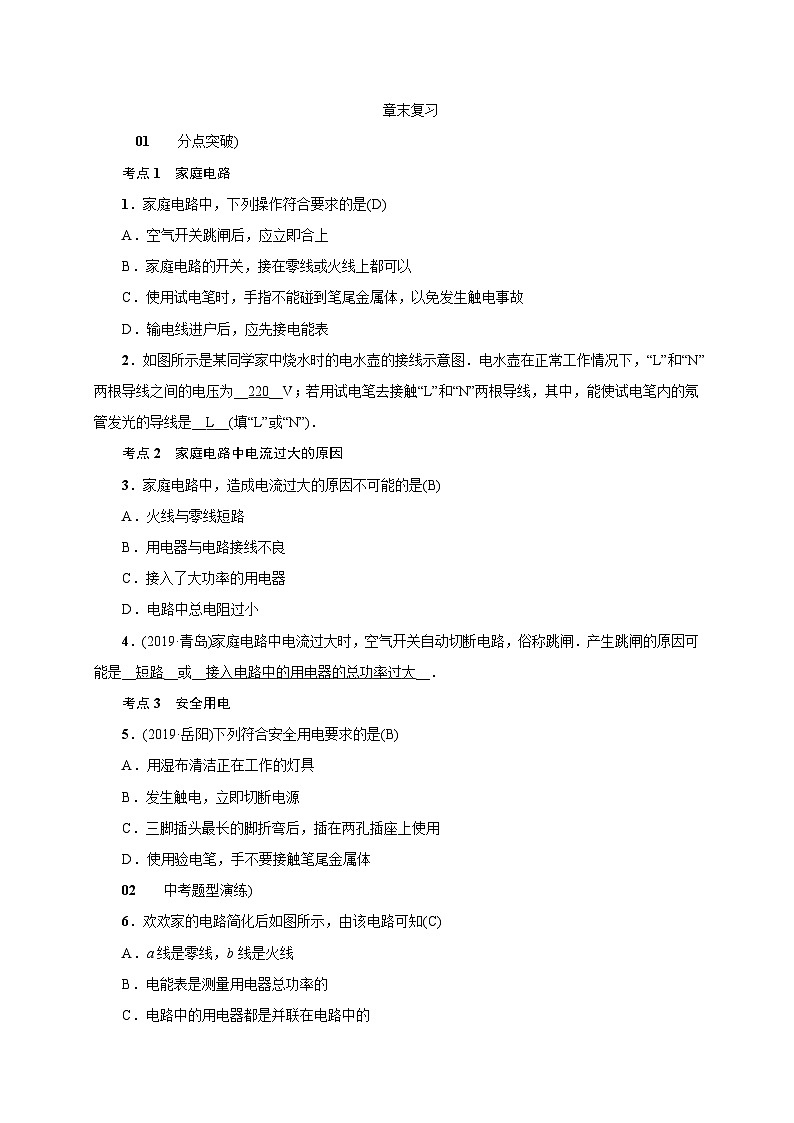

考点1 家庭电路
1．家庭电路中，下列操作符合要求的是(D)
A．空气开关跳闸后，应立即合上
B．家庭电路的开关，接在零线或火线上都可以
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．输电线进户后，应先接电能表
2．如图所示是某同学家中烧水时的电水壶的接线示意图．电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为__220__V；若用试电笔去接触“L”和“N”两根导线，其中，能使试电笔内的氖管发光的导线是__L__(填“L”或“N”)．
考点2 家庭电路中电流过大的原因
3．家庭电路中，造成电流过大的原因不可能的是(B)
A．火线与零线短路
B．用电器与电路接线不良
C．接入了大功率的用电器
D．电路中总电阻过小
4．(2019·青岛)家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸．产生跳闸的原因可能是__短路__或__接入电路中的用电器的总功率过大__．
考点3 安全用电
5．(2019·岳阳)下列符合安全用电要求的是(B)
A．用湿布清洁正在工作的灯具
B．发生触电，立即切断电源
C．三脚插头最长的脚折弯后，插在两孔插座上使用
D．使用验电笔，手不要接触笔尾金属体
02 中考题型演练)
6．欢欢家的电路简化后如图所示，由该电路可知(C)
A．a线是零线，b线是火线
B．电能表是测量用电器总功率的
C．电路中的用电器都是并联在电路中的
D．三孔插座中上边的那个孔可以不接地
7．(2019·滨州)下列关于生活用电的说法错误的是(C)
A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体
B．控制用电器的开关要连在火线和用电器之间
C．家庭电路中空气开关跳闸，一定是由于电路短路引起的
D．安全用电要做到不接触低压带电体，不靠近高压带电体
8．如图所示是住宅户内配电系统，由图可知，空调与照明灯是__并__联的，漏电保护器与三孔插座是__串__联的．当站在地上的人不小心接触了火线，电流经过人体流入大地，这时电路中的__漏电保护器__会迅速切断电路，对人身起到保护作用．
9．如图所示实验，接通电源，依次闭合各小灯泡支路的开关，可以看到电流表的示数逐渐__增大__，而当闭合电炉丝支路的开关时，会发现熔丝被熔断，这个实验是为了说明__用电器的总功率过大__是造成家庭电路电流过大的一个原因．电路中的导线没有熔断，是因为导线中铜丝熔点高，电阻__小__，相等时间产生的热量少.
10．(2019·扬州)按题目要求完成作图：如图，用笔画线代替导线，正确连接家庭电路．
解：
