湖北省襄阳市襄樊第四中学2023-2024学年九年级上学期月考物理试卷

这是一份湖北省襄阳市襄樊第四中学2023-2024学年九年级上学期月考物理试卷，共52页。试卷主要包含了单项选择题，填空题，作图与实验探究题，应用与创新题等内容，欢迎下载使用。

1．（2分）古诗词是中华传统文化的瑰宝，其中蕴含着丰富的物理知识，下列古诗词中加颜色的字能够说明分子不停地做无规则运动的是（ ）
A．流水落花春去也，天上人间
B．零落成泥碾作尘，只有香如故
C．城阙辅三秦，风烟望五津
D．野马也，尘埃也，生物之以息相吹也
2．（2分）甲物体的温度比乙物体的温度高，则下述结论中正确的是（ ）
A．甲、乙物体接触时，内能一定由甲转移到乙
B．甲、乙物体接触时，温度一定由甲转移到乙
C．甲物体的内能一定比乙物体内能多
D．甲物体的热量一定比乙物体热量多
3．（2分）水的比热容较大这一特点在日常生活中有广泛的应用。下列事例中不属于应用这一特点的是（ ）
A．培育水稻秧苗时往稻田里灌水
B．用水来冷却汽车发动机
C．炎热的夏天，往室内地面上洒水降温
D．冬天供暖时用水作循环液
4．（2分）关于热机的效率，下列说法中正确的是（ ）
A．热机做的有用功越多，效率一定越高
B．热机消耗的燃料越少，效率一定越高
C．热机做一定的有用功，消耗的燃料越少，效率一定越高
D．热机做功越快，效率一定越高

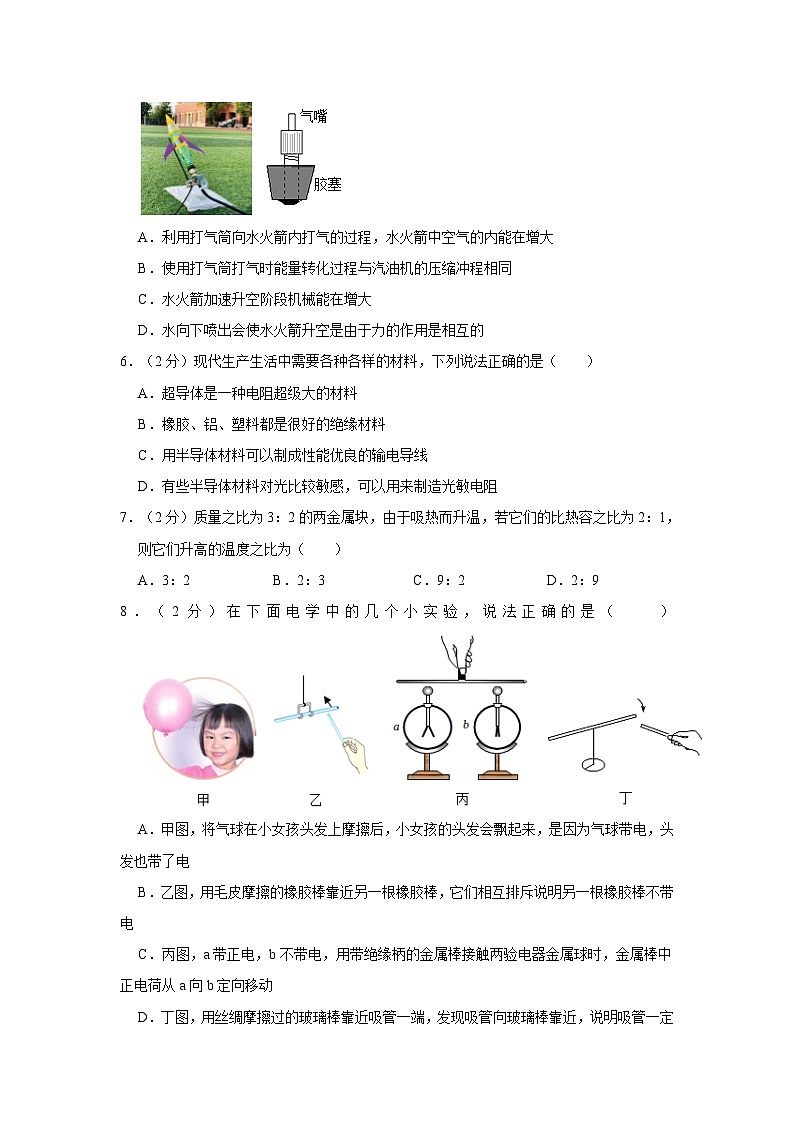

5．（2分）为培养学生动手能力，提高物理学科素养，金初九年级物理社团李老师在社团课中带领学生们制作了水火箭，当内部气体压强增大到一定程度时，会使水从水火箭中向下喷出，你认为以下说法错误的是（ ）
A．利用打气筒向水火箭内打气的过程，水火箭中空气的内能在增大
B．使用打气筒打气时能量转化过程与汽油机的压缩冲程相同
C．水火箭加速升空阶段机械能在增大
D．水向下喷出会使水火箭升空是由于力的作用是相互的
6．（2分）现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A．超导体是一种电阻超级大的材料
B．橡胶、铝、塑料都是很好的绝缘材料
C．用半导体材料可以制成性能优良的输电导线
D．有些半导体材料对光比较敏感，可以用来制造光敏电阻
7．（2分）质量之比为3：2的两金属块，由于吸热而升温，若它们的比热容之比为2：1，则它们升高的温度之比为（ ）
A．3：2B．2：3C．9：2D．2：9
8．（2分）在下面电学中的几个小实验，说法正确的是（ ）
A．甲图，将气球在小女孩头发上摩擦后，小女孩的头发会飘起来，是因为气球带电，头发也带了电
B．乙图，用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒不带电
C．丙图，a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中正电荷从a向b定向移动
D．丁图，用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电

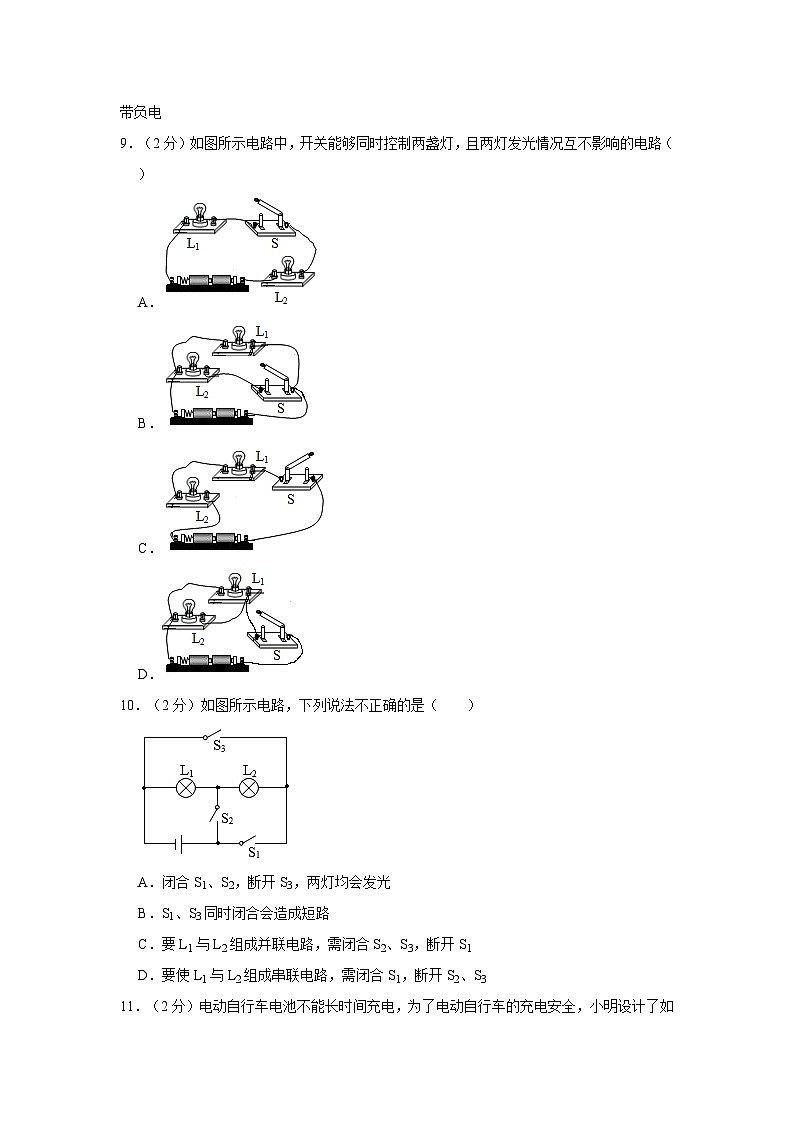

9．（2分）如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路（ ）
A．
B．
C．
D．
10．（2分）如图所示电路，下列说法不正确的是（ ）
A．闭合S1、S2，断开S3，两灯均会发光
B．S1、S3同时闭合会造成短路
C．要L1与L2组成并联电路，需闭合S2、S3，断开S1
D．要使L1与L2组成串联电路，需闭合S1，断开S2、S3
11．（2分）电动自行车电池不能长时间充电，为了电动自行车的充电安全，小明设计了如图所示的定时充电器。用定时器控制充电时间，充电就会被断开。针对该充电器的设计方案，下面说法正确的是（ ）
A．定时器与充电器串联
B．如果在b处安装一个开关S，断开此开关则停止充电
C．充电时定时器在电路中相当于一根导线
D．停止充电时充电器在电路中处于短路状态
12．（2分）探究某物质熔化和沸腾的实验如图甲所示，把100g某种固体碾碎放入试管中，插入温度计（物质在相同时间内吸收的热量相等）。根据实验数据画出的图像如图乙所示，从开始加热到实验结束的10min内消耗4g酒精7J/kg，这种物质的液态比热容c＝1.5×103J/（kg•℃），下列选项错误的（ ）
A．该物质在第5min末的内能大于第4min末的内能
B．在AB段和BC段，该物质吸收的热量相同
C．该物质固态时的比热容为3.0×103 J/（kg•℃）
D．该装置能量的转化效率为50%
二、填空题（本大题共8个小题，每空1分，共16分）
13．（2分）进入刚装修完的房屋，常会闻到刺鼻的气味，这是 现象，这气味主要来自装修材料中的甲醛，是一种对人体有害的化学物质。甲醛分子不停地做无规则的热运动，经过一个 （填“夏天”或“冬天”）开窗通风甲醛挥发出去的多些。
14．（3分）下列自然现象中，属于热传递改变内能的是 ，属于做功改变内能的是 （均选填序号）。
①古人采用“钻木取火”。
②在啤酒中放入一些冰块，啤酒变凉。
③冬天晒太阳感觉暖和。
④汽车刹车，轮胎变热。
15．（2分）如图所示是加油机上的静电释放器，当带有正电荷的人体接触静电释放器时，将会有 （填“正电荷”或“电子”）发生转移，转移的方向是 （填“人体到释放器”或“释放器到人体”）。
16．（2分）小刚给电动自行车的蓄电池充电时，蓄电池相当于 （填“用电器”或“电源”）；小刚骑行电动自行车时，蓄电池就是 （选填“用电器”或“电源”）。
17．（2分）2021年10月16日0时23分左右，我国长征二号F运载火箭搭载神舟十三号载人飞船顺利升空，并取得圆满成功，一个月内再次执行载人飞行任务。火箭一般选用热值 （选填“较大”或“较小”）的燃料，燃料燃烧将 能转化为燃气的内能，燃气推动火箭和飞船上升时，随着燃料的不断消耗 （选填“增大”、“减小”或“不变”）。
18．（2分）如图为汽油机的 冲程，若飞轮转速为1200r/min，则汽油机每秒能完成 个工作循环。
二、非选择题（本大题共2个小题，每空1分，共4分）
19．（2分）如图所示，当S、S1、S2都闭合，电流通过的两灯泡是 （选填“串”或“并”）联的；当开关S闭合，S1、S2都断开时，电流通过的两灯泡是 （选填“串”或“并”）联的。
20．（2分）小勇同学购买了一款户外分体式燃气炉，准备去户外野炊。用该燃气炉烧水时，把初温为20℃的1kg水加热到100℃3天然气。则水吸收的热量为 J，假设天然气完全燃烧，则燃气炉烧水的效率为 。c水＝4.2×103J/（kg•℃），天然气的热值取4×107J/m3。
三、作图与实验探究题（本大题共4个小题）
21．（1分）根据实物连接电路在虚线框内画对应电路图。
22．（1分）根据电路图连接实物图。
​
23．（7分）如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，请你解答下列问题：
（1）实验时应按照 的顺序组装器材（选填“自上而下”或“自下而上”）；
（2）比较不同燃料热值的实验，应选择 两个装置（选填装置序号），取少量燃料，使之完全燃烧后通过比较 来比较不同燃料热值的大小；
（3）比较不同物质比热容的实验，应选择 两个装置（选填装置序号）和钟表来完成该实验，加热过程中 来判断的；
（4）图丁是根据比较不同物质比热容的实验数据绘制的图像，若烧杯内的液体分别是水和食用油，则食用油的图像是 （选填“a”或“b”），其比热容是 。[已知水的比热容为4.2×103J/（kg•℃）]
24．（6分）组成串、并联电路实验。
（1）在连接电路过程中，开关应该是 （选填“断开”或“闭合”）的。
（2）小刚连接了如图所示电路，如果闭合开关，两个灯泡都将 （选填“发光”或“不发光”），出现 （选填“断路”或“短路”）现象。
（3）如图所示电路中，只需拆除导线c，就能成为两灯 （选填“串联”或“并联”）的正确电路。
（4）如图所示电路中，将导线b接在D接线柱的一端改接到 接线柱或 接线柱，电路就能成为两灯并联的正确电路了。
四、应用与创新题（本大题共2个小题，4分+6分，共10分）
25．（4分）为了测定铅的比热容，把质量为1kg的铅块加热到39℃，再投入到100g的12℃的水中，水的比热容为4.2×103J/（kg•℃）。求：
（1）水吸收的热量；
（2）铅的比热容。
26．（6分）油电混合动力汽车是新型节能汽车。这种汽车启动时内燃机并不工作，由动力蓄电池组通过驱动电机向车轮输送能量；当以高速匀速行驶或动力蓄电池组储存电能过低时，此时在向车轮输送能量的同时也给动力蓄电池组充电。若车辆需要全力加速时，内燃机和动力蓄电池组同时向车轮输送能量。已知某型号混合动力汽车所用的动力蓄电池储存的最大电能是1.0×108J。若测试人员驾驶该车在平直公路上以80km/h的速度匀速行驶0.5h，内燃机消耗燃油2.5kg，蓄电池组的电能增加了最大电能的10%，则：
（1）该汽车测试行驶中若燃油完全燃烧可放出多少热量？
（2）该汽车测试行驶中牵引力做了多少功？
（3）此次测试中汽车的内燃机效率是多大？（假设燃油完全燃烧，燃油的热值为4.6×107J/kg）

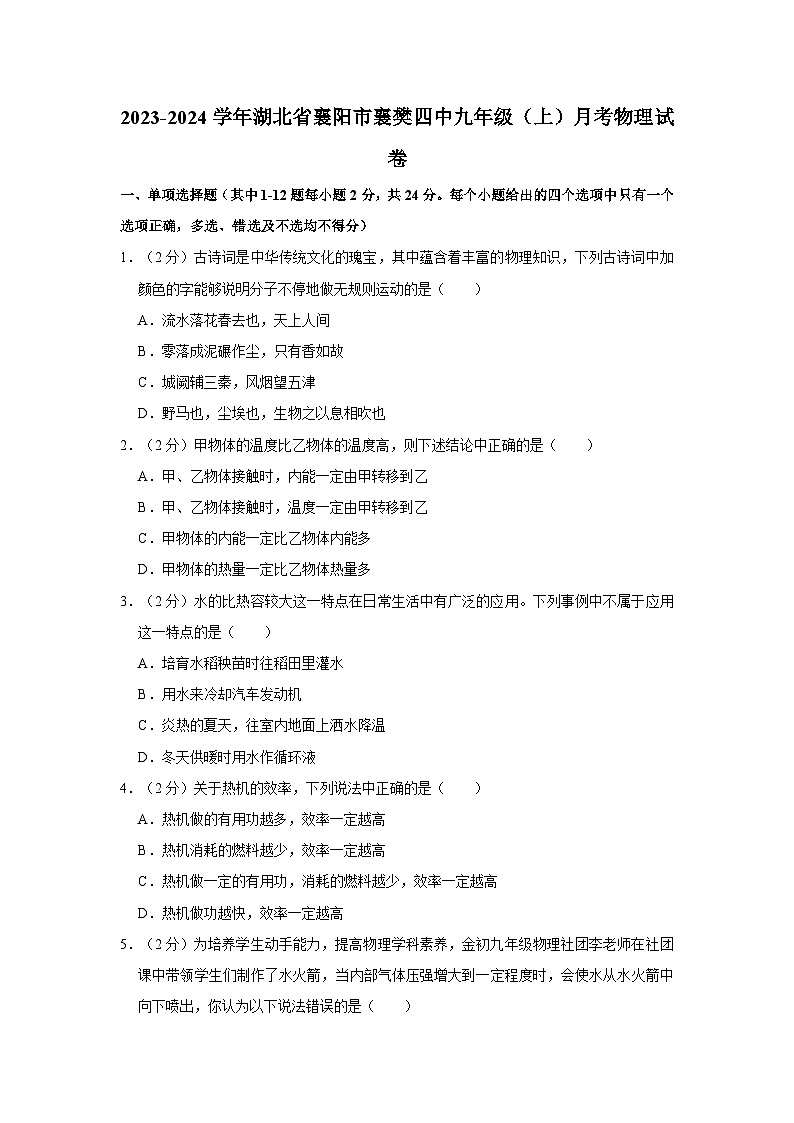

2023-2024学年湖北省襄阳市襄樊四中九年级（上）月考物理试卷
参考答案与试题解析
一、单项选择题（其中1-12题每小题2分，共24分。每个小题给出的四个选项中只有一个选项正确，多选、错选及不选均不得分）
1．（2分）古诗词是中华传统文化的瑰宝，其中蕴含着丰富的物理知识，下列古诗词中加颜色的字能够说明分子不停地做无规则运动的是（ ）
A．流水落花春去也，天上人间
B．零落成泥碾作尘，只有香如故
C．城阙辅三秦，风烟望五津
D．野马也，尘埃也，生物之以息相吹也
【答案】B
【分析】物质是由分子组成的，组成物质的分子在不停地做无规则运动，分子的直径很小，分子运动是肉眼看不见的。
【解答】解：A、流水落花春去也，是物体的机械运动，故A错误；
B、“零落成泥碾作尘，是扩散现象，故B正确；
C、“城阙辅三秦，烟是可见的，不是分子的运动；
D、野马也，生物之以息相吹也”中的“尘埃也”，是物体的运动，故D错误。
故选：B。
2．（2分）甲物体的温度比乙物体的温度高，则下述结论中正确的是（ ）
A．甲、乙物体接触时，内能一定由甲转移到乙
B．甲、乙物体接触时，温度一定由甲转移到乙
C．甲物体的内能一定比乙物体内能多
D．甲物体的热量一定比乙物体热量多
【答案】A
【分析】内能的大小与物体的质量、温度等因素有关；热量是一个过程量，只能在热传递的过程中才能比较热量的多少；热传递的前提是要有温度差。
【解答】解：A、甲物体的温度比乙物体的温度高、乙物体接触时，故A正确；
B、热传递时，但不能说传递温度；
C、内能的大小与物体的质量，故甲物体的温度比乙物体的温度高，所以无法确定内能的大小；
D、热量是一个过程量，故D错误；
故选：A。
3．（2分）水的比热容较大这一特点在日常生活中有广泛的应用。下列事例中不属于应用这一特点的是（ ）
A．培育水稻秧苗时往稻田里灌水
B．用水来冷却汽车发动机
C．炎热的夏天，往室内地面上洒水降温
D．冬天供暖时用水作循环液
【答案】C
【分析】对水的比热容大的理解：相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；
水分的蒸发会从周围吸热而降低周围环境的温度，即蒸发吸热。
【解答】解：A、因为水的比热容较大，水放出的热量多，要向稻田里灌水，故A错；
B、因为水的比热容较大，水吸收的热量多，不符合题意；
C、炎热的夏天，水蒸发会从周围吸热而降低周围环境的温度，符合题意；
D、因为水的比热容较大，水放出的热量多，不符合题意。
故选：C。
4．（2分）关于热机的效率，下列说法中正确的是（ ）
A．热机做的有用功越多，效率一定越高
B．热机消耗的燃料越少，效率一定越高
C．热机做一定的有用功，消耗的燃料越少，效率一定越高
D．热机做功越快，效率一定越高
【答案】C
【分析】热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比。功率是表示物体做功快慢的物理量。
【解答】解：热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比；当热机做一定的有用功，效率一定越高，做的有用功越多；故选项A；
热机做功越快，表示热机的功率越大；故选项D错误；
故选：C。
5．（2分）为培养学生动手能力，提高物理学科素养，金初九年级物理社团李老师在社团课中带领学生们制作了水火箭，当内部气体压强增大到一定程度时，会使水从水火箭中向下喷出，你认为以下说法错误的是（ ）
A．利用打气筒向水火箭内打气的过程，水火箭中空气的内能在增大
B．使用打气筒打气时能量转化过程与汽油机的压缩冲程相同
C．水火箭加速升空阶段机械能在增大
D．水向下喷出会使水火箭升空是由于力的作用是相互的
【答案】C
【分析】（1）做功可以改变物体的内能，物体对外做功，内能减少，外界对物体做功，内能增加；
（2）汽油机的压缩冲程中，机械能转化为内能；
（3）影响动能的因素是物体的质量和物体运动的速度，影响重力势能的因素是物体的质量和物体的高度，其中动能和势能统称为机械能。在分析各个能量的变化时，根据各自的影响因素进行分析；
（4）物体间力的作用是相互的。
【解答】解：A、利用打气筒向水火箭内打气的过程中，水火箭中空气的内能在增大；
B、向打气筒内打气的过程是机械能转化为内能；能量转化方式是相同的；
C、水火箭加速升空阶段，而高度和速度都变大，则不能判断它的机械能变化；
D、水火箭向下喷水，由于物体间力的作用是相互的，使水火箭升空。
故选：C。
6．（2分）现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A．超导体是一种电阻超级大的材料
B．橡胶、铝、塑料都是很好的绝缘材料
C．用半导体材料可以制成性能优良的输电导线
D．有些半导体材料对光比较敏感，可以用来制造光敏电阻
【答案】D
【分析】（1）超导是在特殊条件下导体电阻为零的现象；
（2）容易导电的物体叫做导体，不容易导电的物体叫做绝缘体；
（3）超导体的电阻几乎为零，输电线在选材时，应选用电阻较小的材料；
（4）根据半导体对光比较敏感，可制造光敏电阻；
【解答】解：
A、超导是在温度极低时电阻为零的现象；
B、橡胶，而铝是导体；
C、半导体材料的导电能力介于导体和绝缘体之间；故C错误；
D、根据半导体对光比较敏感；故D正确；
故选：D。
7．（2分）质量之比为3：2的两金属块，由于吸热而升温，若它们的比热容之比为2：1，则它们升高的温度之比为（ ）
A．3：2B．2：3C．9：2D．2：9
【答案】D
【分析】知道两金属块的质量之比，比热容之比、吸收的热量之比，利用Q吸＝cmΔt求出它们升高的温度之比。
【解答】解：两金属块的质量之比m1：m2＝4：2，比热容之比c1：c4＝2：1，吸收的热量之比Q吸2：Q吸2＝2：7，
由Q吸＝cmΔt可知，它们升高的温度之比：＝＝＝＝。
故选：D。
8．（2分）在下面电学中的几个小实验，说法正确的是（ ）
A．甲图，将气球在小女孩头发上摩擦后，小女孩的头发会飘起来，是因为气球带电，头发也带了电
B．乙图，用毛皮摩擦的橡胶棒靠近另一根橡胶棒，它们相互排斥说明另一根橡胶棒不带电
C．丙图，a带正电，b不带电，用带绝缘柄的金属棒接触两验电器金属球时，金属棒中正电荷从a向b定向移动
D．丁图，用丝绸摩擦过的玻璃棒靠近吸管一端，发现吸管向玻璃棒靠近，说明吸管一定带负电
【答案】A
【分析】（1）摩擦起电的实质是电荷（电子）的转移，使两个物体带上异种电荷。
（2）电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引，带电体能够吸引轻小物体。
（3）接触带电的过程是电子的转移。
【解答】解：A、气球在头发上摩擦后小女孩的头发会飘起来，故A正确。
B、毛皮摩擦的橡胶棒靠近另一根橡胶棒，故B错误。
C、接触带电的过程是电子的转移，b不带电，金属棒中自由电子从b向a定向移动。
D、用丝绸摩擦过的玻璃捧带正电，发现吸管向玻璃棒靠近，也可能不带电。
故选：A。
9．（2分）如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路（ ）
A．
B．
C．
D．
【答案】D
【分析】（1）串联电路：电流只有一条路径，各用电器相互影响，只需要一个开关就可以控制所有的电器；
（2）并联电路：电流有多条电路，各用电器互不影响，干路开关控制整个电路，支路开关控制各自的支路。
【解答】解：
A、两灯串联，但两灯的发光互相影响；
B、两灯并联，但开关在支路，故B不合题意；
C、两灯串联，但两灯的发光互相影响；
D、两灯并联，开关在干路，故D符合题意。
故选：D。
10．（2分）如图所示电路，下列说法不正确的是（ ）
A．闭合S1、S2，断开S3，两灯均会发光
B．S1、S3同时闭合会造成短路
C．要L1与L2组成并联电路，需闭合S2、S3，断开S1
D．要使L1与L2组成串联电路，需闭合S1，断开S2、S3
【答案】A
【分析】（1）串联电路中电流只有一条路径；并联电路中电流有多条路径；
（2）电源短路是指用导线直接将电源两极相连。
【解答】解：
A、闭合S1、S2，断开S6，L2被短路，不发光1发光，故A错误；
B、S6、S3同时闭合，电源的两端被导线相连，故B正确；
C、要L1与L2组成并联电路，则电流的路径有两条2、S3，断开S2，故C正确；
D、要使L1与L2组成串联电路，电流的路径只有一条3断开S2、S3，故D正确。
故选：A。
11．（2分）电动自行车电池不能长时间充电，为了电动自行车的充电安全，小明设计了如图所示的定时充电器。用定时器控制充电时间，充电就会被断开。针对该充电器的设计方案，下面说法正确的是（ ）
A．定时器与充电器串联
B．如果在b处安装一个开关S，断开此开关则停止充电
C．充电时定时器在电路中相当于一根导线
D．停止充电时充电器在电路中处于短路状态
【答案】D
【分析】由电路图可知当定时器中有电流通过时，充电就会被断开，所以充电时定时器不能有电流通过，由于定时器与充电器并联，则应采取短路的方式来达到这一目的。
【解答】解：
A、由电路图可知，故A错误；
B、如果在b处安装一个开关S，由于定时器与充电器并联，故充电器不会停止充电。
C、充电时定时器中不能有电流通过，故C错误；
D、当定时器中有电流通过时，将充电器短路，故D正确；
故选：D。
12．（2分）探究某物质熔化和沸腾的实验如图甲所示，把100g某种固体碾碎放入试管中，插入温度计（物质在相同时间内吸收的热量相等）。根据实验数据画出的图像如图乙所示，从开始加热到实验结束的10min内消耗4g酒精7J/kg，这种物质的液态比热容c＝1.5×103J/（kg•℃），下列选项错误的（ ）
A．该物质在第5min末的内能大于第4min末的内能
B．在AB段和BC段，该物质吸收的热量相同
C．该物质固态时的比热容为3.0×103 J/（kg•℃）
D．该装置能量的转化效率为50%
【答案】D
【分析】（1）物体吸收热量，内能变大；
（2）利用公式Q＝cmΔt计算吸收的热量；
（3）用相同的热源加热，在相同的时间内吸收的热量是相同的，据此求出固态时吸收的热量；根据Q＝cmΔt计算固态时的比热容；
（4）由乙图可知加热时间，则可求出从开始加热到实验结束的10min共吸收的热量；再利用燃料的热值公式Q＝mq求出燃料完全燃烧放出的热量；利用效率η＝求出这种装置能量的转化效率。
【解答】解：A．由图可知，物质吸热但温度保持50℃不变，在熔化的过程中，但温度不变，即该物质在第5min末的内能大于第4min末的内能，不符合题意；
B．由于用同一个热源加热，物质吸收的热量是相同的，晶体熔化的时间（BC段）用时也是3 ，所以，故B正确；
C．AB段为固态，固态加热的时间为3min。用相同的热源加热，即AB段为吸热是CD段的1.4倍，
Q固＝1.5Q液 ①
AB段升高的温度为50℃﹣20℃＝30℃，
CD段升高的温度为90℃﹣50℃＝40℃，
根据Q＝cmΔt，结合①
c固m×30℃＝2.5×cm×40℃，
该物质固态时的比热容为：
＝＝2.0×103J/（kg•℃），
故C正确，不符合题意；
D．CD段（加热6
Q液＝cm（t﹣t0）＝1.5×103J/（kg•℃）×0.3kg×40℃＝6×103J，
由图可知从开始加热到实验结束共用10min，故从开始加热到实验结束该物质吸收的热量为：
，
4g酒精完全燃烧放出的热量为：
Q放＝m酒精q＝0.004kg×8.0×107J/kg＝3.2×105J，
这种装置能量的转化效率为：
η＝＝×100%＝25%，
故D错误，符合题意。
故选：D。
二、填空题（本大题共8个小题，每空1分，共16分）
13．（2分）进入刚装修完的房屋，常会闻到刺鼻的气味，这是 扩散 现象，这气味主要来自装修材料中的甲醛，是一种对人体有害的化学物质。甲醛分子不停地做无规则的热运动，经过一个 夏天 （填“夏天”或“冬天”）开窗通风甲醛挥发出去的多些。
【答案】见试题解答内容
【分析】（1）不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象；
（2）扩散现象与温度的关系：温度越高，扩散现象越明显。
【解答】解：进入刚装修完的房屋，常会闻到刺鼻的气味；温度越高，甲醛分子不停地做无规则的热运动，经过一个夏天开窗通风甲醛挥发出去的多些。
故答案为：扩散；夏天。
14．（3分）下列自然现象中，属于热传递改变内能的是 ②③ ，属于做功改变内能的是 ①④ （均选填序号）。
①古人采用“钻木取火”。
②在啤酒中放入一些冰块，啤酒变凉。
③冬天晒太阳感觉暖和。
④汽车刹车，轮胎变热。
【答案】见试题解答内容
【分析】改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程，据此分析回答。
【解答】解：①古人采用“钻木取火”，克服摩擦做功，温度升高。
②在啤酒中放入一些冰块，啤酒的内能转移到冰块上，温度降低变凉。
③冬天晒太阳感觉暖和，太阳的内能转移到人身上，温度升高。
④汽车刹车，克服摩擦做功，温度升高变热。
综上分析可知，属于热传递改变内能的是②③。
故答案为：②③；①④。
15．（2分）如图所示是加油机上的静电释放器，当带有正电荷的人体接触静电释放器时，将会有 电子 （填“正电荷”或“电子”）发生转移，转移的方向是 释放器到人体 （填“人体到释放器”或“释放器到人体”）。
【答案】电子；释放器到人体。
【分析】金属中有大量的自由电子；电流的方向是正电荷移动的方向，负电荷定向移动的方向与电流的方向相反。
【解答】解：静电释放器金属球和大地之间相连的应是金属导体，人体带正电荷，与人体的正电荷中和。
故答案为：电子；释放器到人体。
16．（2分）小刚给电动自行车的蓄电池充电时，蓄电池相当于 用电器 （填“用电器”或“电源”）；小刚骑行电动自行车时，蓄电池就是 电源 （选填“用电器”或“电源”）。
【答案】见试题解答内容
【分析】电池供电时是电源，充电时则为用电器；充电的过程中，电能转化为化学能；放电的过程中，化学能转化为电能。
【解答】解：给电动自行车蓄电池充电时，蓄电池消耗电能；电能转化为化学能；
骑行电动自行车时，消耗电能，电动机将电能转化为机械能。
故答案为：用电器；电源。
17．（2分）2021年10月16日0时23分左右，我国长征二号F运载火箭搭载神舟十三号载人飞船顺利升空，并取得圆满成功，一个月内再次执行载人飞行任务。火箭一般选用热值 较大 （选填“较大”或“较小”）的燃料，燃料燃烧将 化学 能转化为燃气的内能，燃气推动火箭和飞船上升时，随着燃料的不断消耗 不变 （选填“增大”、“减小”或“不变”）。
【答案】较大；化学；不变。
【分析】液态氢的热值较大，完全燃烧相同质量的液态氢和其他燃料，液态氢放出的热量更多；
发射火箭时，燃料燃烧将化学能转化为内能，又将内能转化为火箭的机械能；
燃料的热值是燃料本身的一种特性，只与燃料的种类有关，与燃料的质量、放出热量的多少以及是否完全燃烧无关。
【解答】解：由于液态氢的热值较大，因此运载火箭中；
燃料燃烧过程中，将化学能转化为燃气的内能；
燃料的热值是燃料本身的一种特性，只与燃料的种类有关，所以随着燃料的燃烧。
故答案为：较大；化学。
18．（2分）如图为汽油机的 压缩 冲程，若飞轮转速为1200r/min，则汽油机每秒能完成 10 个工作循环。
【答案】压缩；10。
【分析】（1）根据图中气门的开关情况和活塞的运动方向判断出是哪一个冲程；
（2）在四冲程内燃机的一个工作循环中，完成4个冲程，并对外做功1次，曲轴和飞轮转2圈。
【解答】解：（1）根据图示可知，两个气门都关闭，气缸容积减小；
（2）飞轮的转速为1200r/min＝20r/s，即每秒钟转20圈，完成1个工作循环，完成10个工作循环。
故答案为：压缩；10。
二、非选择题（本大题共2个小题，每空1分，共4分）
19．（2分）如图所示，当S、S1、S2都闭合，电流通过的两灯泡是 并 （选填“串”或“并”）联的；当开关S闭合，S1、S2都断开时，电流通过的两灯泡是 串 （选填“串”或“并”）联的。
【答案】见试题解答内容
【分析】解决此题要知道串联是把电路元件逐个顺次连接起来的电路（电路中任意一处断开，电路中都没有电流通过）；
并联是把电路元件并列地连接起来的电路（并联电路中各个支路是互不影响的）。
【解答】解：当S、Sl、S2都闭合时，L1、L8并联在一起，电流通过灯泡L1、L2；当开关S闭合，S6、S2都断开时，灯泡L2、L8串联在一起，电流通过灯泡L2、L3；
故答案为：并；串。
20．（2分）小勇同学购买了一款户外分体式燃气炉，准备去户外野炊。用该燃气炉烧水时，把初温为20℃的1kg水加热到100℃3天然气。则水吸收的热量为 3.36×105 J，假设天然气完全燃烧，则燃气炉烧水的效率为 33.6% 。c水＝4.2×103J/（kg•℃），天然气的热值取4×107J/m3。
【答案】3.36×105；33.6%。
【分析】根据Q吸＝cm（t﹣t0）求出水吸收的热量；根据Q放＝Vq求出天然气完全燃烧放出的热量，根据效率公式求出燃气炉烧水的效率。
【解答】解：水吸收的热量：Q吸＝c水m水（t﹣t0）＝4.4×103J/（kg•℃）×1kg×（100℃﹣20℃）＝6.36×105J；
天然气完全燃烧放出的热量：Q放＝Vq＝0.025m6×4×107J/m3＝1×106J，
燃气炉烧水的效率：η＝＝＝33.6%。
故答案为：5.36×105；33.6%。
三、作图与实验探究题（本大题共4个小题）
21．（1分）根据实物连接电路在虚线框内画对应电路图。
【答案】见试题解答内容
【分析】根据实物图分析电路结构，明确各电路元件的连接方式，再画出电路图。
【解答】解：
由实物图可知，两灯并联1在干路上控制整个电路，开关S2在L4支路，由此画出电路图如图所示：
22．（1分）根据电路图连接实物图。
​
【答案】
【分析】分析电路的连接及开关的作用，根据电路图连接实物图，注意各元件顺序与电路图一一对应。
【解答】解：由电路图可知，两灯并联2在干路中控制整个电路；开关S1与灯L4串联，只控制这个灯，如下所示：
23．（7分）如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10g，请你解答下列问题：
（1）实验时应按照 自下而上 的顺序组装器材（选填“自上而下”或“自下而上”）；
（2）比较不同燃料热值的实验，应选择 乙、丙 两个装置（选填装置序号），取少量燃料，使之完全燃烧后通过比较 温度计升高的示数 来比较不同燃料热值的大小；
（3）比较不同物质比热容的实验，应选择 甲、乙 两个装置（选填装置序号）和钟表来完成该实验，加热过程中 加热时间的长短 来判断的；
（4）图丁是根据比较不同物质比热容的实验数据绘制的图像，若烧杯内的液体分别是水和食用油，则食用油的图像是 a （选填“a”或“b”），其比热容是 2.1×103J/（kg•℃） 。[已知水的比热容为4.2×103J/（kg•℃）]
【答案】（1）自下而上；（2）乙、丙；温度计升高的示数；（3）甲、乙；加热时间的长短；（4）a；2.1×103J/（kg•℃）
【分析】（1）实验时，需用酒精灯的外焰加热，所以要调整好铁圈的高度，然后根据温度计的使用规则固定好其位置；
（2）燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃烧放出热量的多少，而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小；
燃料完全燃烧释放的热量可以通过液体温度计示数变化来反应；
（3）使用相同的热源通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：
①使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；
②使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；
（4）由绘制出的两种液体温度随时间变化的关系图象得出升高50℃a和b的加热时间，根据c＝可知，在质量和升高温度相同的情况下，比热容与吸热多少成正比，据此求解。
【解答】解：（1）酒精灯需用外焰加热，所以要放好酒精灯；而温度计的玻璃泡要全部浸没到液体中，所以放好烧杯后，因此必须按照自下而上的顺序进行。
（2）为了比较热值大小要用不同的燃料，加热同一种液体，通过温度计的示数高低得出吸热多少，应选择乙；
燃料完全燃烧放出的热量的多少，是通过温度计示数的变化来反应。
（3）比较不同物质比热容的实验，应用相同的热源加热相同质量的不同液体、乙两个装置和钟表来完成该实验，加热过程中；
（4）由图丁绘制出的两种液体温度随时间变化的关系图象，升高50℃，b用时6min，相同时间食用油温度变化大；
根据Q＝cmΔt，在质量和升高温度相同的情况下，根据c＝，Q1：Q6＝t1：t2＝c2：c2，故食用油的比热容：
c＝×4.2×106J/（kg•℃）＝2.1×106J/（kg•℃）。
故答案为：（1）自下而上；（2）乙、丙；（3）甲、乙；（4）a3J/（kg•℃）。
24．（6分）组成串、并联电路实验。
（1）在连接电路过程中，开关应该是 断开 （选填“断开”或“闭合”）的。
（2）小刚连接了如图所示电路，如果闭合开关，两个灯泡都将 不发光 （选填“发光”或“不发光”），出现 短路 （选填“断路”或“短路”）现象。
（3）如图所示电路中，只需拆除导线c，就能成为两灯 串联 （选填“串联”或“并联”）的正确电路。
（4）如图所示电路中，将导线b接在D接线柱的一端改接到 C 接线柱或 E 接线柱，电路就能成为两灯并联的正确电路了。
【答案】（1）断开；（2）不发光；短路；（3）串联；（4）C；E。
【分析】（1）连接电路时，开关必须处于断开状态；
（2）导线将电源两极连接起来的电路叫电源短路；电源短路时，用电器都不能工作，电源将被烧坏；
（3）串联电路中，电流只有一条路径；并联电路中，电流有两条或多条路径；
（4）把几个用电器并列连接在电路中的两点之间，属于并联。
【解答】解：（1）为保护电路，连接电路时；
（2）根据电路图可知，电流通过导线a，导线b、c，形成了电源短路；
（3）根据电路图可知，拆除c这一根导线，则两灯串联连接；
（4）要使两灯成为并联的电路，则电流应从电源的正极出发、然后汇合回到电源的负极，应将导线b接在D接线柱的一端改接到C端或E端，
故答案为：（1）断开；（2）不发光；（3）串联；E。
四、应用与创新题（本大题共2个小题，4分+6分，共10分）
25．（4分）为了测定铅的比热容，把质量为1kg的铅块加热到39℃，再投入到100g的12℃的水中，水的比热容为4.2×103J/（kg•℃）。求：
（1）水吸收的热量；
（2）铅的比热容。
【答案】（1）水吸收的热量为2520J；
（2）铅的比热容是120J/（kg•℃）。
【分析】（1）知道水的质量、水的初温和末温、水的比热容，利用吸热公式Q吸＝cmΔt求水吸收的热量；
（2）知道铅块的质量、铅块的初温和末温，不计热损失，利用热平衡方程Q吸＝Q放求铅的比热容。
【解答】解：（1）水吸收的热量：Q吸＝c水m水（t﹣t0水）＝4.8×103J/（kg•℃）×0.5kg×（18℃﹣12℃）＝2520J；
（2）已知不计热损失，则Q放＝Q吸＝2520J，
由Q放＝cm（t0﹣t）得铅的比热容：
c铅＝＝＝120J/（kg•℃）。
答：（1）水吸收的热量为2520J；
（2）铅的比热容是120J/（kg•℃）。
26．（6分）油电混合动力汽车是新型节能汽车。这种汽车启动时内燃机并不工作，由动力蓄电池组通过驱动电机向车轮输送能量；当以高速匀速行驶或动力蓄电池组储存电能过低时，此时在向车轮输送能量的同时也给动力蓄电池组充电。若车辆需要全力加速时，内燃机和动力蓄电池组同时向车轮输送能量。已知某型号混合动力汽车所用的动力蓄电池储存的最大电能是1.0×108J。若测试人员驾驶该车在平直公路上以80km/h的速度匀速行驶0.5h，内燃机消耗燃油2.5kg，蓄电池组的电能增加了最大电能的10%，则：
（1）该汽车测试行驶中若燃油完全燃烧可放出多少热量？
（2）该汽车测试行驶中牵引力做了多少功？
（3）此次测试中汽车的内燃机效率是多大？（假设燃油完全燃烧，燃油的热值为4.6×107J/kg）
【答案】（1）该汽车测试行驶中若燃油完全燃烧可放出1.15×108J热量；
（2）该汽车测试行驶中牵引力做了3.6×107J功；
（3）此次测试中汽车的内燃机效率是40%。
【分析】（1）知道内燃机消耗燃油的质量和燃油的热值，根据Q放＝mq求出完全燃烧释放的热量；
（2）根据图象可知，汽车以80km/h做匀速直线运动时受到的阻力，再根据二力平衡条件求出牵引力的大小；根据速度公式求出行驶的路程，利用W＝Fs求出引力做的功；
（3）已知蓄电池组储存的最大电能，由最大值的10%求出增加的电能，这样被有效利用的能量为做的功和转化成的电能之和，根据η＝求出内燃机的效率。
【解答】解：（1）该汽车测试行驶中若燃油完全燃烧可放出热量Q放＝mq＝2.5kg×5.6×107J/kg＝5.15×108J；
（2）由图象可知，汽车以80km/h做匀速直线运动时受到的阻力f＝900N，
因为汽车匀速直线运动时，受到的牵引力和阻力是一对平衡力，
所以汽车受到的牵引力：F＝f＝900N，
汽车行驶的距离：s＝vt＝80km/h×0.7h＝40km＝40000m，
该汽车测试行驶中牵引力做的功：
W＝Fs＝900N×40000m＝3.6×103J；
（3）蓄电池增加的电能：
W′＝1.0×108J×10%＝1.0×106J，
有效利用的能量：
W有用＝W+W′＝3.6×107J+1.0×105J＝4.6×106J，
内燃机的效率：
根据η＝＝×100%＝40%。
答：（1）该汽车测试行驶中若燃油完全燃烧可放出1.15×108J热量；
（2）该汽车测试行驶中牵引力做了3.6×107J功；
（3）此次测试中汽车的内燃机效率是40%。
