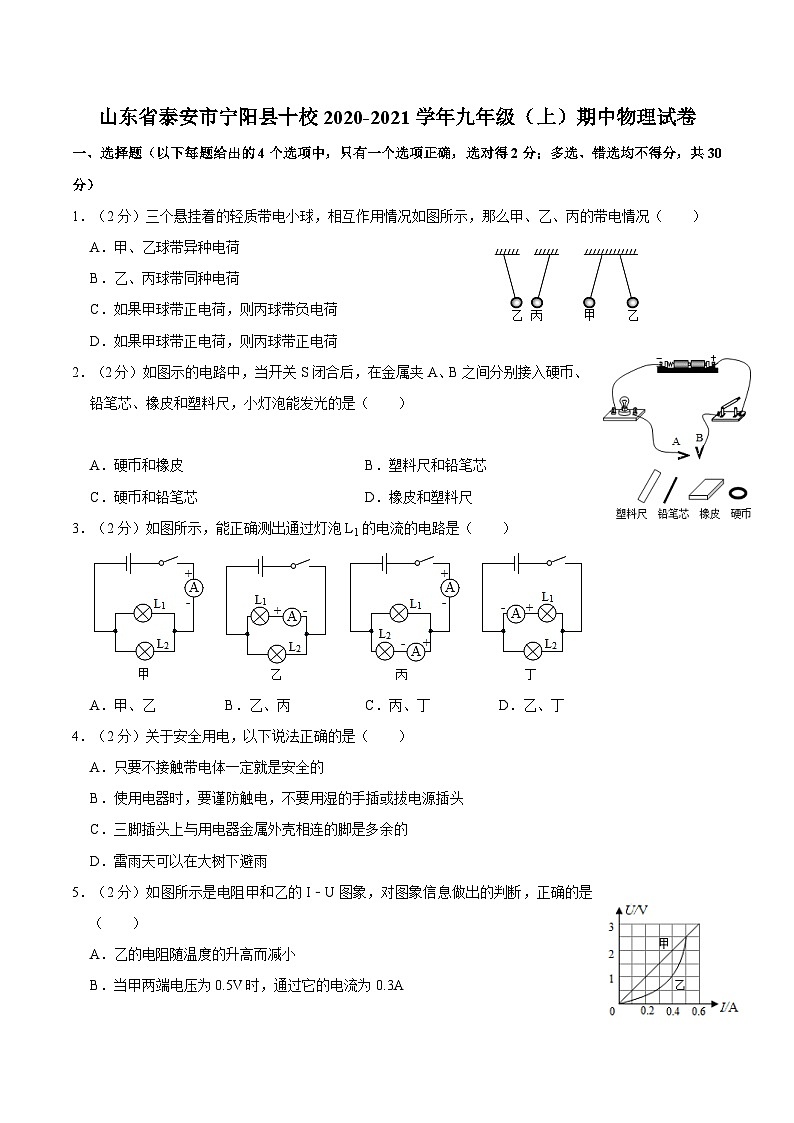

山东省泰安市宁阳县十校2020-2021学年上学期期中质量检测题九年级物理试卷

这是一份山东省泰安市宁阳县十校2020-2021学年上学期期中质量检测题九年级物理试卷，共11页。试卷主要包含了选择题，填空题，作图与实验题，计算题等内容，欢迎下载使用。

1．（2分）三个悬挂着的轻质带电小球，相互作用情况如图所示，那么甲、乙、丙的带电情况（ ）
A．甲、乙球带异种电荷
B．乙、丙球带同种电荷
C．如果甲球带正电荷，则丙球带负电荷
D．如果甲球带正电荷，则丙球带正电荷
2．（2分）如图示的电路中，当开关S闭合后，在金属夹A、B之间分别接入硬币、铅笔芯、橡皮和塑料尺，小灯泡能发光的是（ ）
A．硬币和橡皮B．塑料尺和铅笔芯
C．硬币和铅笔芯D．橡皮和塑料尺
3．（2分）如图所示，能正确测出通过灯泡L1的电流的电路是（ ）
A．甲、乙B．乙、丙C．丙、丁D．乙、丁
4．（2分）关于安全用电，以下说法正确的是（ ）
A．只要不接触带电体一定就是安全的
B．使用电器时，要谨防触电，不要用湿的手插或拔电源插头
C．三脚插头上与用电器金属外壳相连的脚是多余的
D．雷雨天可以在大树下避雨
5．（2分）如图所示是电阻甲和乙的I﹣U图象，对图象信息做出的判断，正确的是（ ）
A．乙的电阻随温度的升高而减小
B．当甲两端电压为0.5V时，通过它的电流为0.3A

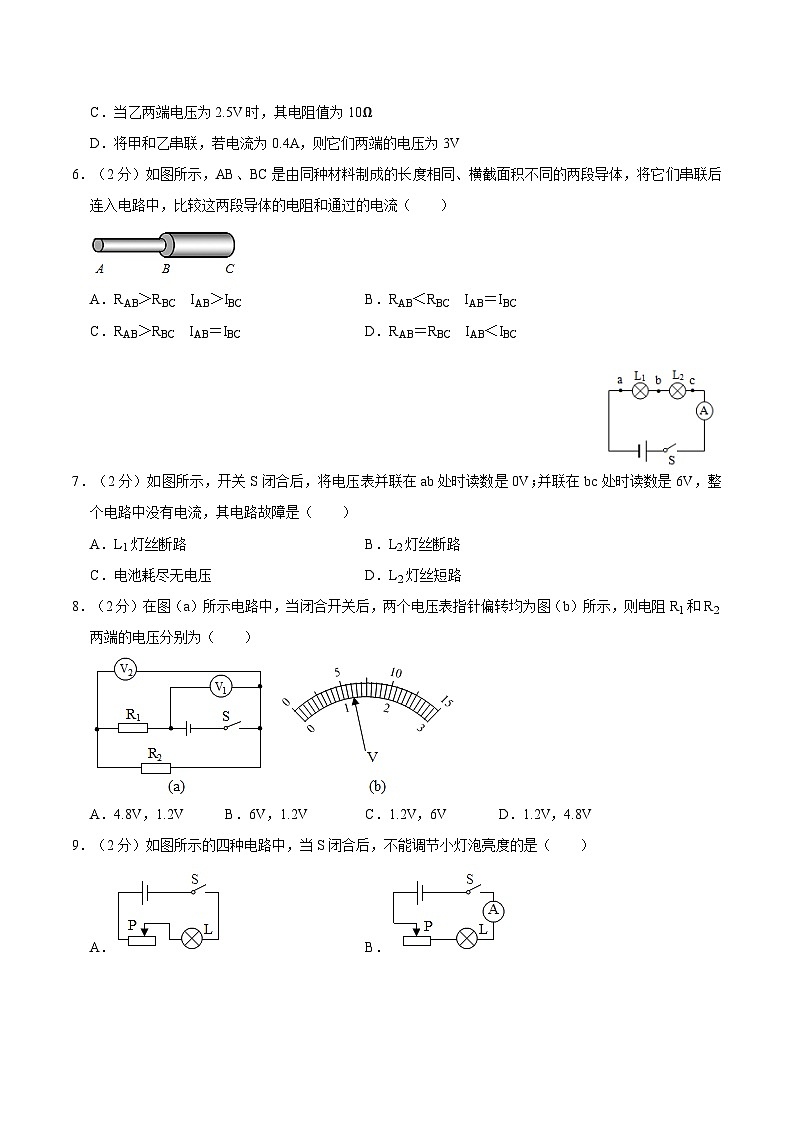

C．当乙两端电压为2.5V时，其电阻值为10Ω
D．将甲和乙串联，若电流为0.4A，则它们两端的电压为3V
6．（2分）如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体的电阻和通过的电流（ ）
A．RAB＞RBC IAB＞IBCB．RAB＜RBC IAB＝IBC
C．RAB＞RBC IAB＝IBCD．RAB＝RBC IAB＜IBC
7．（2分）如图所示，开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（ ）
A．L1灯丝断路B．L2灯丝断路
C．电池耗尽无电压D．L2灯丝短路
8．（2分）在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V

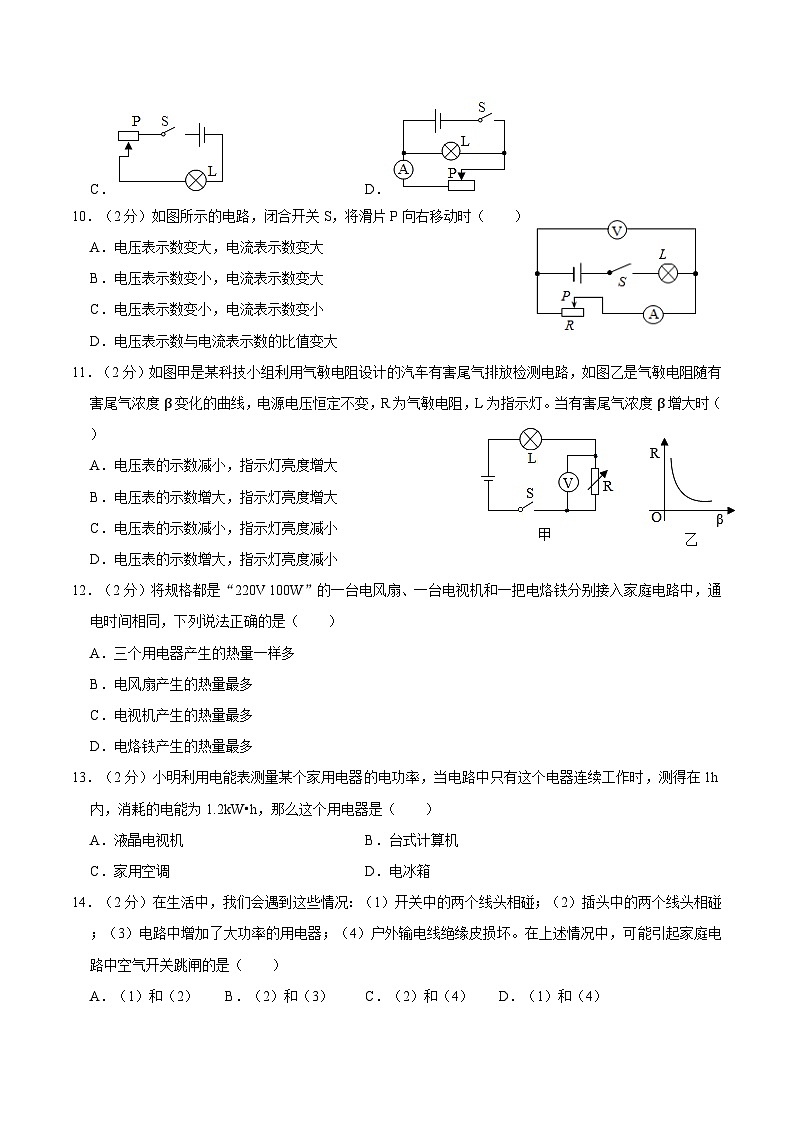

9．（2分）如图所示的四种电路中，当S闭合后，不能调节小灯泡亮度的是（ ）
A．B．
C．D．
10．（2分）如图所示的电路，闭合开关S，将滑片P向右移动时（ ）
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数与电流表示数的比值变大
11．（2分）如图甲是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气敏电阻随有害尾气浓度β变化的曲线，电源电压恒定不变，R为气敏电阻，L为指示灯。当有害尾气浓度β增大时（ ）
A．电压表的示数减小，指示灯亮度增大
B．电压表的示数增大，指示灯亮度增大
C．电压表的示数减小，指示灯亮度减小
D．电压表的示数增大，指示灯亮度减小
12．（2分）将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是（ ）
A．三个用电器产生的热量一样多
B．电风扇产生的热量最多
C．电视机产生的热量最多
D．电烙铁产生的热量最多
13．（2分）小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么这个用电器是（ ）
A．液晶电视机B．台式计算机
C．家用空调D．电冰箱
14．（2分）在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是（ ）
A．（1）和（2）B．（2）和（3）C．（2）和（4）D．（1）和（4）
15．（2分）如图所示。电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）。在保证通过小灯泡L的电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法中（ ）
①小灯泡的额定电流是0.5A
②电流表的示数变化范围是0～0.5A
③电压表的示数变化范围是2V～3V
④滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
A．只有①②正确B．只有③④正确
C．只有②④正确D．只有①③④正确
二、填空题（每空1分，共7分）
16．（2分）家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是 联，开关与电灯之间的连接方式是 联。
17．（2分）某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，则照明灯的额定电流为 A．如果电源电压是48V，为使照明灯正常发光，可以在电路中 联一个阻值为 Ω的电阻。
18．（2分）如图所示是小灯泡L和定值电阻R中的电流随电压变化的图象，若将R和L并联在电路中，当电源电压为2V时，电路中的总电流是 A，小灯泡L的实际功率是 W。
三、作图与实验题（19题2分，20-22题每空1分，共18分）
19．（2分）请将带开关的螺丝口灯泡和三孔插座正确接入图所示的电路中。
20．（4分）某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，将a、b、d四段导体分别接入电路。经过测量，得到下表所示数据。
（1）实验中，通过比较电路中 的大小，判断导体电阻的大小；
（2）为探究导体电阻与导体材料的关系，应控制 和 相同，材料不同的导体进行实验；
（3）选取导体 （填导体代号）对比可知：导体电阻大小与导体横截面积有关。
21．（6分）小华同学利用电压表和电流表测量电阻R1的阻值（约9Ω左右），电源选用两节干电池。实验过程如图所示。
（1）按图甲电路，将图乙中电流表正确连入电路。
（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是 或 。
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将 （选填“增大”、“减小”或“不变”），当P滑到某一位置时，两表读数如图丙所示，由此可知R＝ Ω．你认为这个结果可靠吗？理由是： 。
22．（5分）小华在测量额定电压是2.5V小灯泡电功率的实验中：
（1）为完成实验，请用笔画线代替导线，将甲图连接完整；
（2）闭合开关前，滑动变阻器的滑片应调至最 （填“左”或“右”）端；
（3）闭合开关后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为 A；
（4）若要测量小灯泡的额定功率，应向左调节滑动变阻器的滑片，直到电压表示数为2.5V为止。请根据图丙所示的I﹣U图象计算出小灯泡的额定功率为 W；
（5）小华继续调节滑动变阻器的过程中，小灯泡突然熄灭，电流表示数为零，电压表示数 （选填“变大”、“变小”或“不变”），经检查发现灯丝烧断。
四、计算题（23题8分，24题7分，共16分）
23．（8分）半导体材料的导电能力介于导体和绝缘体之间，其电阻受温度影响较大。如图甲是某种半导体材料的电阻随温度变化的关系图象。如图乙是小明和他的同学根据半导体材料这种电阻的特性自制的半导体温度计的原理图，利用电流表的示数来指示某一空间的温度。已知电源电压恒为12V，电流表的量程为0.6A，R0为定值电阻。
请你回答下列问题：
（1）定值电阻R0的作用是 。
（2）当环境温度为20℃时，电流表的示数为0.2A，则定值电阻R0的阻值为多少？
（3）该温度计能测量的最高温度为多少？此时电路中消耗的电功率为多少？
24．（9分）如图所示为一款有高、低温两挡的蒸汽电熨斗电路原理图，R1、R2为电热丝，其中R2＝242Ω，水升温并汽化成水蒸气，从而熨烫衣服。
（1）请分析电路图，闭合S1，当S2 时（选填“闭合”或“断开”），电熨斗处于高温挡；
（2）电熨斗处于低温挡时，正常工作功率为1100W。则R1的电阻是多大？
（3）电熨斗在高温挡状态下正常工作，通电多长时间电路中会产生3.9×104J的热量？
参考答案与试题解析
一、选择题
1．解：三个悬挂着的轻质小球均带电，
由图可知，甲、乙相互排斥，乙、丙相互吸引，
因同种电荷相互排斥、异种电荷相互吸引，
所以，甲、乙带同种电荷，乙、丙带异种电荷，故AB错误；
如果甲球带正电荷，则乙球带正电荷，丙球带负电荷，故C正确、D错误。
故选：C。
2．解：常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等。题中铅笔芯和硬币是导体，所以开关闭合后小灯泡能发光的是C。
故选：C。
3．解：甲图电流表在干路中，测干路中的电流，不能测L1的电流，故甲错误；
乙图电流表与L1串联，测L1的电流，但电流表的正负接线柱接反，故乙错误；
丙图中有两个电流表，一个测干路电流，另一个测L2的电流，根据并联电路电流规律可求出L1的电流，故丙正确；
丁图电流表与L1串联，测L1的电流，电流表的正负接线柱正确，故丁正确。
综合分析可知，丙、丁可以正确测出通过灯泡L1的电流。
故选：C。
4．解：A、为保证安全，人体既不能接触高压带电体，也不能靠近高压带电体，故A错误；
B、水是电的导体，用湿手插电源插头时，可能会因湿手导电而发生触电事故，故B正确；
C、用电器的金属外壳应通过三脚插头与大地相连，以防止触电事故的发生，因此三脚插头上与用电器金属外壳相连的脚不是多余的，故C错误；
D、大树高大，且为导体，雷雨天在大树下避雨易引发雷击，故D错误。
故选：B。
5．解：
A、由图可知，当乙两端的电压分别为0.5V、1V、2.5V时，通过灯泡的电流分别为0.3A、0.4A、0.5A，则根据I＝可得乙的电阻分别为：1.7Ω、2.5Ω、5Ω。由此可知，乙的电阻随温度的升高而增大，故A错误；
B、由图象可知，当甲两端电压为0.5V时，通过它的电流为0.1A，故B错误；
C、由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，
由I＝可得，此时乙的阻值：R乙＝＝＝5Ω，故C错误；
D、将甲和乙串联，若电流为0.4A，则通过两电阻的电流均为0.4A，
由图象可知此时U甲′＝2V、U乙′＝1V，
由串联电路中总电压等于各分电压之和可知，它们两端的电压：
U＝U甲′+U乙′＝2V+1V＝3V，故D正确。
故选：D。
6．解：对于AB和BC是由同种材料制成的长度相同的两段导体，由于AB段的横截面积小，BC段的横截面积大，故AB段的电阻大于BC段的电阻；且此两段电阻串联，据串联电路电流处处相等的关系可知，这两段导体中的电流是相等的。
故选：C。
7．解：
A、L1灯丝断路，电压表并联在ab处时应该有示数；并联在bc处时读数应为0，不符合题意，故A错；
B、L2灯丝断路，电压表并联在ab处时读数应为0；并联在bc处时应该有示数，并且等于电源电压，符合题意，故B正确；
C、电池耗尽无电压时，无论电压表并在谁的两端，示数应该始终为0，不符合题意，故C错；
D、L2灯丝短路，电路中应该有电流，并且电压表并联在bc处时读数应为0，不符合题意，故D错。
故选：B。
8．解：（1）由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；
电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是0～15V，电压表V2量程是0～3V；
（2）电压表V1量程是0～15V，分度值是0.5V，电压表示数U1＝6V；电压表V2量程是0～3V，分度值是0.1V，电压表示数是1.2V；则电阻R2两端的电压U2＝UV 2＝1.2V，由串联电路特点知，电阻R1两端的电压U1＝UV 1﹣UV 2＝6V﹣1.2V＝4.8V。
故选：A。
9．解：ABC、灯与滑动变阻器串联，当滑片P左右滑动时，可以改变灯泡亮度，不符合题意。
D、滑动变阻器与灯泡并联，当滑片P左右滑动时，灯两端的电压不变，不能改变灯泡亮度，符合题意。
故选：D。
10．解：由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压；闭合开关，滑片P向右移动过程中，滑动变阻器接入电路的阻值变大，电路总电阻增大；
滑片向右移动过程中，滑动变阻器接入电路阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小，滑动变阻器分压变大，电压表示数变大；故ABC错误；
电压表测滑动变阻器两端电压，电流表测电路电流，电压表与电流表示数是滑动变阻器阻值，滑片向右移动时，滑动变阻器接入电路的阻值增大，则电压表示数与电流表示数的比值变大，故D正确。
故选：D。
11．解：由电路图可知，两电阻串联，电压表测气敏电阻R两端的电压，
由图乙可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，
由I＝可知，电路中的电流变大，由U＝IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；
因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故B错误，A正确。
故选：A。
12．解：因为U＝220V，
所以三种用电器的实际功率：
P＝P额＝100W；
又因为W＝Pt
所以三种用电器消耗的电能相同；
因为电视机将一部分电能转化为光能，电风扇中的电动机将电能大部分转化机械能，电烙铁将电能全部转化为内能。
所以产生热量最多的是电烙铁。
故选：D。
13．解：
用电器在t＝1h内消耗的电能为W＝1.2kW•h，用电器的电功率：
P＝＝＝1.2kW＝1200W，
液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，
所以电功率是1200W的用电器是空调。
故选：C。
14．解：（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大；
（2）插头中的两个线头相碰，会造成电路短路；从而造成电流过大，烧毁保险丝；
（3）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大。烧毁保险丝；
（4）户外线绝缘皮损坏，不会烧毁家庭电路中的保险丝。
故（2）（3）正确，
故选：B。
15．解：（1）由P＝UI可得灯泡的额定电流：
I额＝＝＝0.5A，故①正确；
（2）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压。
灯泡正常发光时的电压为2.5V，功率为1.25W，当灯泡正常发光时，串联电路总电压等于各分电压之和，此时电压表的最小示数U滑＝U﹣UL＝4.5V﹣2.5V＝2V，
此时电路中的最大电流Imax＝0.5A，
此时滑动变阻器接入电路的电阻最小，由I＝可得：
R滑min＝＝＝4Ω；
（3）由I＝可得：灯泡的电阻：RL＝＝＝5Ω，
滑动变阻器接入电路中的电阻最大，电路中的最小电流，则根据串联电路的特点和欧姆定律可得：
Imin＝＝＝0.3A，
电路中电流变化的范围是0.3A～0.5A，故②错误；
此时灯泡分担的电压最小U L小＝IminRL＝0.3A×5Ω＝1.5V，
滑动变阻器两端的最大电压：U滑max＝U﹣U L小＝4.5V﹣1.5V＝3V，即电压表最大示数，
电压表的示数范围为2V～3V，故③正确；
此时滑动变阻器的最大阻值Rmax＝＝＝10Ω，
所以滑动变阻器的范围是4Ω～10Ω，故④正确。
由此可知：①③④正确。
故选：D。
二、填空题
16．解：（1）家庭电路的电压是220V，用电器额定电压是220V，只有用电器并联在电路中才能正常工作。
（2）开关和电灯之间是串联的，如果并联，开关闭合后将会造成电路短路。
故答案为：并；串。
17．解：
∵U灯＝36V，R灯＝24Ω，
∴照明灯的额定电流I灯＝＝＝1.5A；
为了让照明灯正常发光，应串联一个电阻分担电压，
∵U＝48V，
∴串联电阻分担的电压为：U′＝U﹣U灯＝48V﹣36V＝12V，
而I′＝I灯＝1.5A，
则串联电阻的阻值为：R′＝＝＝8Ω。
故答案为：1.5；串；8。
18．解：（1）将R和L并联在电路中，当电源电压为2V时，
因并联电路中各支路两端的电压相等，
所以，它们两端的电压均为2V，
由图象可知对应的电流：
IL＝0.6A，IR＝0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流：
I′＝IL+IR＝0.6A+0.2A＝0.8A；
（2）灯泡L的实际功率P＝UIL＝2V×0.6A＝1.2W。
故答案为：0.8；1.2。
三、作图与实验题
19．解：
首先辨别上面三根线地线、火线、零线。
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：
20．解：
（1）在探究“影响导体电阻大小的因素”的实验中，通过观察电流表示数来比较导体电阻的大小。
（2）要探究导体电阻大小与材料是否有关，应控制长度和横截面积一定，材料不同的导体进行实验；
（3）导线b、c的材料相同、长度相同，只是横截面积不同，所以由此实验可以验证导体的电阻可能跟导体的横截面积是否有关。
故答案为：（1）电流（或电流表示数）；（2）长度；横截面积；（3）b、c。
21．解：
（1）由电源选用两节干电池电压为3V，电流中最大电流I＝＝＝0.33A，所以电流表选用0～0.6A量程，电流表测R1的电流，应与R1串联，注意电流从“+”接线柱流进，“﹣”接线柱流出，由此连接电路如图所示：
（2）电压表测被测电阻两端电压，无论怎样移动滑片，电压表示数总为3V不变，等于电源电压，可能的原因：滑动变阻器接入了上面的两接线柱或者R1断路使得电压表串联入电路中；
（3）当滑片P向左滑动时，变阻器连入阻值变小，根据分压原理可知变阻器分得电压减小，R1两端电压增大，所以电压表示数变大；
由题电压表使用0～3V量程，分度值0.1V，电流表使用0～0.6A量程，分度值0.02A．由丙图电压表示数为2V，电流表示数为0.2A，所以R1＝＝＝10Ω；
不可靠，实验测量存在的误差，应取多次测量的平均值。
故答案为：（1）见上图；
（2）滑动变阻器接入了上面的两接线柱；R1断路；
（3）增大；10；不可靠，实验测量存在的误差，应取多次测量的平均值
22．解：（1）测量小灯泡电功率的实验中滑动变阻器应一上一下串联入电路中，由此补充连接电路如图所示：
（2）为了保护电路，闭合开关前，滑动变阻器的滑片应调至最大值右端；
（3）由图乙知，电流表使用小量程，分度值0.02A，所以电压表示数为2V时，通过小灯泡的电流为0.22A；
（4）由图丙知，灯泡两端电压等于额定电压时通过的电流为0.25A，
所以灯泡的额定功率：P＝U×I＝2.5V×0.25A＝0.625W；
（5）实验中小灯泡的灯丝突然被烧断，则电压表串联在电路中，电压表与电源连通，电压表示数几乎等于电源电压，所以电压表的示数变大。
故答案为：（1）见上图；（2）右；（3）0.22；（4）0.625；（5）变大。
四、计算题
23．解：（1）由电路图可知，定值电阻R0串联在电路中，可以防止温度太高半导体电阻阻值太小时，电路电流过大而损坏电路元件，定值电阻可以保护电路。
（2）由图甲所示图象可知，环境温度为20℃时R＝50Ω，
∵I＝，
∴电路总电阻R总＝R+R0＝＝＝60Ω，
R0＝R总﹣R＝60Ω﹣50Ω＝10Ω；
（3）∵I＝，电路最大电流I最大＝0.6A，
∴电路总电阻R总′＝R′+R0＝＝＝20Ω，
R′＝R总′﹣R0＝20Ω﹣10Ω＝10Ω；
由图甲所示图象可知，半导体电阻是10Ω时的温度是100℃；
此时电路消耗的总功率P＝UI最大＝12V×0.6A＝7.2W；
答：（1）定值电阻R0的作用是保护电路。
（2）当环境温度为20℃时，电流表的示数为0.2A，则定值电阻R0的阻值为10Ω。
（3）该温度计能测量的最高温度为100℃；此时电路中消耗的电功率为7.2W。
24．解：（1）闭合S1，只有电热丝R1工作，此时电熨斗处于低温挡；再闭合S2，电热丝R1和电热丝R2同时工作，电熨斗处于高温挡。
（2）电熨斗处于低温挡时，正常工作功率为1100W，电源电压为220V，
P额＝U额I，I＝，那么P额＝，R1＝＝＝44Ω；
（3）当电熨斗在高温挡状态下正常工作，此时R1和R2并联，
P2＝＝＝200W，
P总＝P额+P2＝1300W，
W＝P总t，那么通电时间t＝＝＝30s。
故答案是：
答：（1）闭合；
（2）R1的电阻是44Ω；
（3）电熨斗在高温挡状态下正常工作，通电30s电路中会产生3.9×104J的热量。
声明：试题解析著作权属所有，未经书面同意，不得复制发布日期：2023/11/2 9:50:19；用户：张娇娇；邮箱：15286836286；学号：27624348
导体代号
长度/m
横截面积/mm2
材料
电流大小/A
a
0.5
0.4
锰铜合金
0.20
b
0.5
0.4
镍铬合金
0.16
c
0.5
0.2
镍铬合金
0.08
d
1.0
0.2
镍铬合金
0.04
