山东省泰安市东平县2020-2021学年上学期期中质量检测题九年级物理试卷

这是一份山东省泰安市东平县2020-2021学年上学期期中质量检测题九年级物理试卷，共11页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

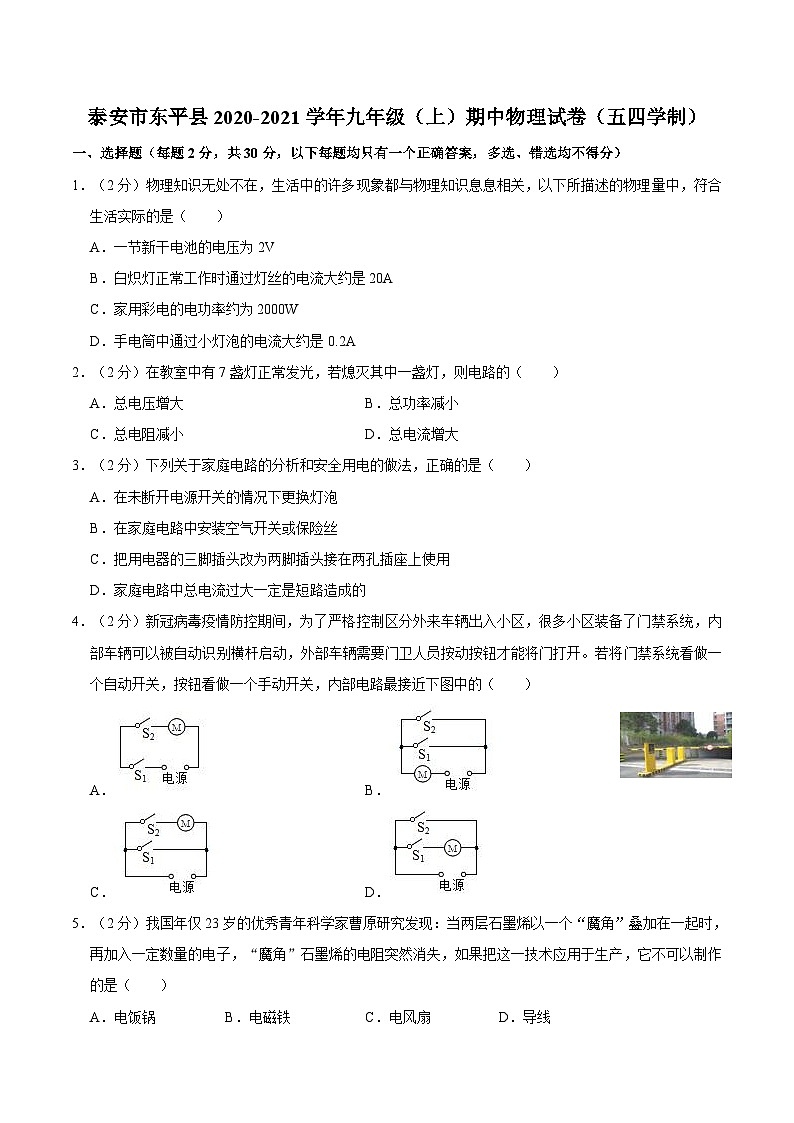

1．（2分）物理知识无处不在，生活中的许多现象都与物理知识息息相关，以下所描述的物理量中，符合生活实际的是（ ）
A．一节新干电池的电压为2V
B．白炽灯正常工作时通过灯丝的电流大约是20A
C．家用彩电的电功率约为2000W
D．手电筒中通过小灯泡的电流大约是0.2A
2．（2分）在教室中有7盏灯正常发光，若熄灭其中一盏灯，则电路的（ ）
A．总电压增大B．总功率减小
C．总电阻减小D．总电流增大
3．（2分）下列关于家庭电路的分析和安全用电的做法，正确的是（ ）
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装空气开关或保险丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．家庭电路中总电流过大一定是短路造成的
4．（2分）新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开。若将门禁系统看做一个自动开关，按钮看做一个手动开关，内部电路最接近下图中的（ ）
A．B．
C．D．
5．（2分）我国年仅23岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，“魔角”石墨烯的电阻突然消失，如果把这一技术应用于生产，它不可以制作的是（ ）
A．电饭锅B．电磁铁C．电风扇D．导线

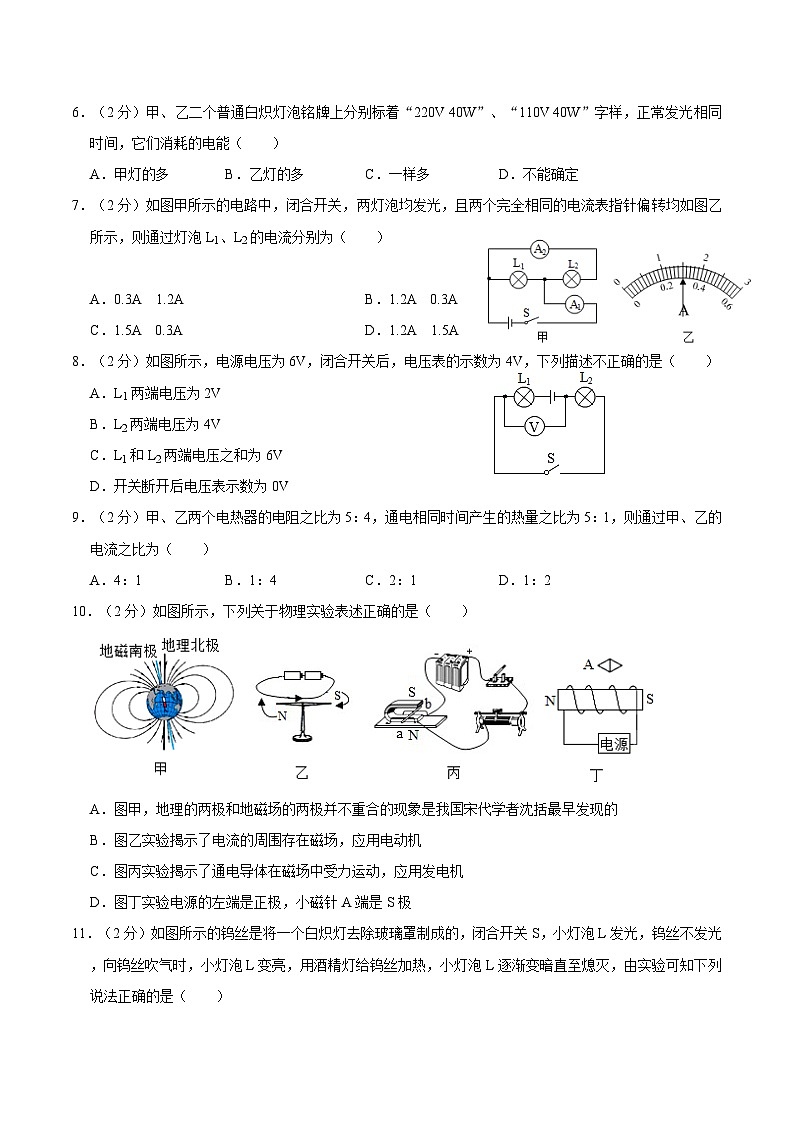

6．（2分）甲、乙二个普通白炽灯泡铭牌上分别标着“220V 40W”、“110V 40W”字样，正常发光相同时间，它们消耗的电能（ ）
A．甲灯的多B．乙灯的多C．一样多D．不能确定
7．（2分）如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1、L2的电流分别为（ ）
A．0.3A 1.2AB．1.2A 0.3A
C．1.5A 0.3AD．1.2A 1.5A
8．（2分）如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L1两端电压为2V
B．L2两端电压为4V
C．L1和L2两端电压之和为6V
D．开关断开后电压表示数为0V
9．（2分）甲、乙两个电热器的电阻之比为5：4，通电相同时间产生的热量之比为5：1，则通过甲、乙的电流之比为（ ）
A．4：1B．1：4C．2：1D．1：2
10．（2分）如图所示，下列关于物理实验表述正确的是（ ）
A．图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的
B．图乙实验揭示了电流的周围存在磁场，应用电动机
C．图丙实验揭示了通电导体在磁场中受力运动，应用发电机
D．图丁实验电源的左端是正极，小磁针A端是S极
11．（2分）如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知下列说法正确的是（ ）
①钨丝的电阻随温度升高而减小
②向钨丝吹气时，钨丝电阻变小
③给钨丝加热时，电路中的电流变小
④小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流
A．只有①②B．只有②③C．只有②④D．只有①④
12．（2分）如图是电路元件甲和乙的I﹣U图象，下列说法正确的是（ ）
①乙为定值电阻
②当甲两端电压为2V时，R甲＝5Ω
③甲和乙两个元件串联接入电路中，电路电流为0.2A时，电路的总功率为0.6W
④甲和乙两个元件并联接入电路中，当电源电压为2V时，电路总电流为0.4A
A．只有①②B．只有②③C．只有③④D．只有①④
13．（2分）为了营造良好的交通秩序，我县交警加大力度排查违章和酒驾。如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变。检测时，当驾驶员呼出的酒精气体浓度越大，则：下列说法正确的是（ ）
①测试仪中电压表的示数越大
②测试仪中电流表的示数越大
③电路消耗的总功率越小
④电压表与电流表示数的比值越大
A．只有①②B．只有②③C．只有③④D．只有①④
14．（2分）探究“电流通过导体时产生的热量与哪些因素有关”时，两个相同的透明容器中密封着质量相等的空气，用电阻R1、R2对容器中的空气进行加热，如图所示。下列说法中正确的是（ ）
①该装置是探究电流产生的热量与电阻大小的关系
②实验时通过装置中R1与R2的电流相同
③电流产生的热量越多，U形管内液面高度差越大
④通电一段时间后左右两边容器内电阻产生的热量之比是4：1
A．只有①②B．只有②③C．只有①④D．只有③④
15．（2分）如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图象。下列说法正确的是（ ）
①电源电压为6V
②电压表的最大示数为2V
③整个电路功率变化了0.1W
④电流表的示数变化了0.4A
A．只有①④B．只有②③C．只有③④D．只有①②
二、填空题（每空1分，共4分）
16．（1分）如图是测量 的仪表，此时它的读数为 kW•h。
17．（1分）为了避免人不小心接触火线，电流经人体流入大地时发生触电事故，会装上 对人体起到保护作用。
18．（1分）某款新型魔方充电器，转动魔方就能产生电能，并储存于魔方内，它的工作原理跟 （选填“发电机”或“电动机”）相同。
19．（1分）现有两电热丝，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们并联起来，通电10s后，甲、乙两电热丝产生的总热量最多为 J。
三、作图题（每题2分，共4分）
20．（2分）请根据安全用电原则在图中完成家庭电路的连接。要求：开关只控制照明灯，熔断器保护三孔插座。
21．（2分）如图所示，根据图中通电螺线管的磁感线方向，在括号中标出通电螺线管的N、S极和电源的正、负极。
四、实验探究题（第22题6分，第23题10分，共16分）
22．（6分）在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
（1）实验中是通过观察电磁铁 来判定其磁性强弱的。
（2）图中甲、乙串联的目的是 。
（3）根据图示的情境可知， （填“甲”或“乙”）的磁性强，说明电流一定时， ，电磁铁磁性越强。
（4）若让乙铁钉再多吸一些大头针，滑动变阻器的滑片应向 端移动。（选“左”或“右”）。
（5）实验中，大头针的下端都是分开的原因是 。
23．（10分）在“测量小灯泡额定功率”的实验中，器材有：电源（电压恒为3V）、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器（20Ω、1A）、导线若干。
（1）以画线代替导线，将图甲中的实物图连接完整。（要求：滑片向左移动时小灯泡变亮）
（2）闭合开关前，发现电流表的指针如图乙所示，其原因是 ；
（3）问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图像，如图丙所示，则小灯泡的额定功率为 W；
（4）第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是 ；
（5）第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值为10Ω的定值电阻R0，设计了如图丁所示的电路，也顺利的完成了实验：
①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1＝ A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额＝ 。（用U额、I1、I2表示）
五、计算题（第24题6分，第25题10分，共16分）
24．（6分）如图所示电路中电源电压不变，灯泡L上标有“6V 3W”字样，电阻R的阻值为8Ω，闭合开关S后，灯泡正常发光。求：
（1）灯泡正常发光时的电阻；
（2）电源电压。
25．（10分）如图甲所示电路，电源电压恒为4.5V，闭合开关S后，滑片P由右向左滑动，因变阻器某处发生断路，滑片P向左移动一段距离后电流表才有读数，当电流表开始有读数时，才闭合开关S1，此时电压表的示数为2.5V。电流表读数I与滑片P滑动距离s的关系如图乙所示。求：
（1）当电流表开始有读数时，R1接入电路的阻值；
（2）当滑片P移到s＝2cm处时，电阻R0在10s内产生的热量；
（3）当滑片P移到s＝6cm处时，R1消耗的电功率；
（4）电压表的量程为“0﹣3V”，电流表的量程为“0﹣0.6A”。若R1未断路，为保护电路安全，R0的电功率变化范围。
参考答案与试题解析
一、选择题
1．解：A、一节新干电池的电压为1.5V，故A错误。
B、白炽灯正常工作时通过灯丝的电流大约是0.5A，故B错误。
C、家用彩电的电功率约为100W，故C错误。
D、手电筒中通过小灯泡的电流大约是0.2A，符合实际，故D正确。
故选：D。
2．解：A、由于在家庭电路中为照明电压，保持220V不变，故A错误；
D、因并联电路中各支路互不影响，因此通过发光灯泡的电流不变，而通过熄灭灯泡的电流为0，又因为并联电路的总电流等于各支路电流之和，所以总电流将减小，故D错误；
B、因电压不变，总电流将减小，根据P＝UI可知总功率减小，故B正确；
C、因电压不变，总电流将减小，根据R＝可知，总电阻增大，故C错误。
故选：B。
3．B。
4．解：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有B正确。
故选：B。
5．解：
在“魔角”石墨烯中加入一定数量的电子，“魔角”层叠石墨烯的电阻突然消失，这就是超导现象；
电饭锅是利用电流的热效应工作的，当电流通过超导体时，因为电阻为零，产生的热量为零；
电磁铁、电风扇工作不需要热能，利用超导体能够工作；导线电阻越小，电能的损耗越少，导线可以使用超导体，故A符合题意，BCD不符合题意。
故选：A。
6．解：用电器在正常工作时的实际功率等于用电器的额定功率，
由灯泡的铭牌可知，两个白炽灯的额定功率相等，
则它们正常发光时的实际功率P相等，
由W＝Pt可知，在相等时间t内它们消耗的电能相等。
故选：C。
7．解：由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A1的量程为0～3A，分度值为0.1A，示数I＝1.5A，
L2支路电流表A2的量程为0～0.6A，分度值为0.02A，示数I2＝0.3A，
则灯L1中的电流：
I1＝I﹣I2＝1.5A﹣0.3A＝1.2A。
故选：B。
8．解：
ABC、由图可知，闭合开关后，L1、L2串联，电压表测L2两端的电压；已知电压表的示数为4V，则L2两端的电压为4V；
电源电压为6V，由串联电路的电压特点可知，L1和L2两端电压之和为6V；
则L1的电压：U1＝U﹣U2＝6V﹣4V＝2V；故ABC正确；
D、开关断开后，电压表串联在电路中，此时电压表测量的是电源电压，则电压表有示数，故D错误。
本题选错误的；
故选：D。
9．解：
由题意可知，R甲：R乙＝5：4，产生的热量之比Q甲：Q乙＝5：1，通电时间之比t甲：t乙＝1：1，
由Q＝I2Rt可得通过甲、乙两个电热器的电流之比：
I甲：I乙＝：＝：＝1：＝2：1，故C正确、ABD错误。
故选：C。
10．解：A、图甲，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的，这一发现比西方国家早了400多年，故A正确；
B、如图乙是奥斯特实验，说明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，应用在电磁铁上，故B错误；
C、如图丙，电路中有电源、有磁场，是通电导体在磁场中受力而运动，其实际应用是电动机，故C错误；
D、如图丁，螺线管的左端是N极，右端是S极，根据安培定则可知电源的右端是正极，由磁极间相互作用规律可知小磁针的A端是S极，故D错误。
故选：A。
11．解：闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小；
用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡L的亮度明显变暗，说明通过小灯泡L的电流变小，钨丝的电阻增大；
由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的；综上所述，①④错误，②③正确。
故选：B。
12．解：
①由I﹣U图象可知，元件乙对应的电流与电压不成正比，根据欧姆定律可知乙不是定值电阻，故①错误；
②由图象可知，当甲两端电压为2V时，通过甲的电流为0.4A，由I＝可得，R甲＝＝＝5Ω，故②正确；
③甲和乙两个元件串联接入电路中，电路电流为0.2A时，由图象可知，两元件两端的电压分别为U甲＝1V、U乙＝2V，
因串联电路中总电压等于各分电压之和，所以电源电压U＝U甲+U乙＝1V+2V＝3V，
则电路的总功率：P＝UI＝3V×0.2A＝0.6W，故③正确；
④甲和乙两个元件并联接入电路中，当电源电压为2V时，它们两端的电压均为2V，
由图象可知，此时通过的电流分别为I甲＝0.4A，I乙＝0.2A，
因并联电路中干路电流等于各支路电流之和，所以干路电流I′＝I甲+I乙＝0.4A+0.2A＝0.6A，故④错误；
综上可知，只有②③正确。
故选：B。
13．解：由电路图可知，气敏电阻R1与定值电阻R2串联，电压表测电阻R2两端的电压，电流表测电路中的电流。
由图象可知气敏电阻的阻值随酒精气体浓度的增大而减小，
当驾驶员呼出的酒精气体浓度越大时，电路中的总电阻越小，
由I＝可得，电路中的电流越大，即电流表的示数越大，故②正确；
由U＝IR可得，定值电阻R2两端的电压越大，即电压表的示数越大，故①正确；
由P＝UI可知，电路消耗的总功率越大，故③错误；
因电压表与电流表示数的比值等于定值电阻R2的阻值，
所以，电压表与电流表示数的比值不变，故④错误。
综合分析①②正确，故A正确。
故选：A。
14．解：①②、由图可知，R2、R3并联后再与R1串联在电路中，根据并联电路的电流特点可知，通过R1、R2的电流是不同的，电阻相同，通电时间相同，所以该装置是探究电流产生的热量与电流大小的关系，故①②错误；
③、电流产生的热量越多，空气吸收的热量越多，温度越高，气体膨胀程度越大，则U形管内液面高度差越大，故③正确；
④、右侧两个5Ω的电阻并联后再与左侧的5Ω的电阻串联，根据并联电路的电流特点可知，通过左侧电阻的电流等于通过右侧容器中电阻的电流的2倍，根据公式Q＝I2Rt可知，通电后，甲图中左、右电阻产生的热量之比是4：1，故④正确。
故选：D。
15．解：由电路图可知，R1与R串联，电压表测R1两端的电压，电流表测电路中的电流。
①由图乙可知，当R1＝10Ω时，P1＝0.9W，当R1′＝20Ω时，P1′＝0.8W，
因串联电路中各处的电流相等，
所以，由P＝UI＝I2R可得，电路中的电流分别为：
I1＝＝＝0.3A，I2＝＝＝0.2A，
因串联电路中总电阻等于各分电阻之和，且电源的电压不变，
所以，由I＝可得，电源的电压：
U＝I1（R+R1）＝I2（R+R1′），即0.3A×（R+10Ω）＝0.2A×（R+20Ω），
解得：R＝10Ω，
电源的电压U＝I1（R+R1）＝0.3A×（10Ω+10Ω）＝6V，故①正确；
②当R1′＝20Ω时，变阻器接入电路中的电阻最大，电路中的电流最小，电压表的示数最大，
则电压表的最大示数U1′＝I2R1′＝0.2A×20Ω＝4V，故②错误；
③当滑动变阻器接入电路中的电阻为零时，电路的总电阻最小，整个电路的总功率最大，
则P大＝＝＝3.6W，
当R1′＝20Ω时，变阻器接入电路中的电阻最大，电路中的电流最小，整个电路的总功率最小，
则P小＝UI2＝6V×0.2A＝1.2W，
所以，整个电路功率变化了：ΔP＝P大﹣P小＝3.6W﹣1.2W＝2.4W，故③错误；
④当滑动变阻器接入电路中的电阻为零时，电路的总电阻最小，电路中电流表的示数最大，
则I大＝＝＝0.6A，
当R1′＝20Ω时，变阻器接入电路中的电阻最大，电路中的电流最小，即电流表的示数最小，
所以，电流表的示数变化了：ΔI＝I大﹣I2＝0.6A﹣0.2A＝0.4A，故④正确。
综合分析①④正确。
故选：A。
二、填空题
16．解：电能表是测量电功的仪表，
上面有五个数字窗口，最后一位是小数位，单位是kW•h，从电能表上可以看出电能表的示数为122.8kW•h。
故答案为：电功；122.8。
17．解：如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时通过火线和零线的电流不相等，漏电保护器会迅速切断电路，对人身起到保护作用。
故答案为：漏电保护器。
18．解：转动魔方就能产生电能，将机械能转化为电能，其工作原理是电磁感应现象，与发电机的工作原理相同。
故答案为：发电机。
19．解：由I＝可得，两电热丝两端允许所加的最大电压：
U甲＝I甲R甲＝1A×10Ω＝10V，
U乙＝I乙R乙＝0.6A×15Ω＝9V，
因并联电路中各支路两端的电压相等，
所以，两电热丝并联时，电路中的最大电压U＝U乙＝9V；
两电热丝并联的总电阻：
R＝＝＝6Ω，
通电10s后，甲、乙两电热丝产生的总热量最多为：
Q＝W＝t＝×10s＝135J。
故答案为：135。
三、作图题
20．解：（1）灯泡接法：火线与开关串联，然后再接到灯泡顶端的金属点，零线直接与灯泡的螺旋套相连；
（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线；将熔断器接到火线上，如下图所示：
21．解：根据磁体周围的磁感线都是从N极出发回到S极，可以判断通电螺线管的右端是N极，左端是S极。
根据安培定则，用右手握住通电螺线管，四指指向电流方向，大拇指所指的方向N极，可以判断电流从螺线管的左端进入，从右端流出，可以判断电源的左端是正极，右端是负极，如图所示：
四、实验探究题
22．解：
（1）磁性的强弱是无法直接观察的，此题中是利用电磁铁吸引大头针数目的不同来反映磁性强弱的不同的，这是一种转换的方法；
（2）图中将两电磁铁串联，是为了使通过两电磁铁线圈的电流相同，这样才能比较线圈匝数与磁性强弱的关系；
（3）电磁铁甲吸引的大头针数目多，说明甲的磁性强；两电磁铁串联，电流相同，所以得出的结论是：电流一定时，线圈匝数越多，磁性越强；
（4）若让乙铁钉再多吸一些大头针，即增强其磁性，根据在匝数不变的情况下，通过增大电流可增大电磁铁的磁性，故滑动变阻器的滑片应向左端移动
（5）大头针被磁化，同一端的磁性相同，同名磁极相互排斥，所以下端分散。
故答案为：（1）吸引大头针的多少；（2）使通过两电磁铁线圈的电流相同；（3）甲；线圈匝数越多；（4）左；（5）同名磁极相互排斥。
23．解：
（1）因滑片向左移动时小灯泡变亮，即电流变大，电阻变小，故变阻器左下接线柱连入电路中，如下所示：
（2）闭合开关前，发现电流表的指针如图乙所示，其原因是：没有将电流表的指针调零；
（3）根据图丙小灯泡的电流随其两端电压变化的图像知，灯在额定电压2.5V时的电流为0.25A，则小灯泡的额定功率为：P＝UI＝2.5V×0.25A＝0.625W；
（4）由欧姆定律，电压表与电流表示数的比值变大，即灯丝的电阻变大，其原因是灯丝电阻随着温度的升高而增大；
（5）①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1＝0.25A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，
在①中，R0与灯泡并联，电流表测定值电阻的电流，电流表的示数为I1＝0.25A，定值电阻的电压为U0＝I1 R0＝0.25A×10Ω＝2.5V，由并联电路电压的规律，灯的电压为2.5V，灯正常发光；
在②中，电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流：
I额＝I2﹣I1，则小灯泡的额定功率：
P额＝U额I额＝U额（I2﹣I1）。
故答案为：
（1）如上所示；（2）没有将电流表的指针调零；（3）0.625；（4）灯丝电阻随着温度的升高而增大；（5）①0.25；②U额（I2﹣I1）。
五、计算题
24．解：
（1）由P＝可得，灯泡正常发光时的电阻：RL＝＝＝12Ω；
（2）由P＝UI可知，通过灯泡的电流：IL＝＝＝0.5A，
由图知，灯泡和电阻R串联，由串联电路的电流特点可知：I＝IL＝0.5A，
由I＝可得，R两端电压：UR＝IR＝0.5A×8Ω＝4V，
因串联电路两端电压等于各部分电压之和，
所以电源电压：U＝UR+UL＝4V+6V＝10V。
答：（1）灯泡正常发光时的电阻为12Ω；
（2）电源电压为10V。
25．解：由电路图可知，两开关均闭合时，R1与R0串联，电流表测电路中的电流，电压表测R1两端的电压。
（1）由图乙和题意可知，当电流表开始有读数即I＝0.2A时，滑片P移动的距离x＝2cm，此时电压表的示数为2.5V，
由I＝可得，R1接入电路的阻值：
R1＝＝＝12.5Ω；
（2）当s＝2cm时，电压表的示数为2.5V，
因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：
U0＝U﹣U1＝4.5V﹣2.5V＝2V，
则电阻R0的阻值：
R0＝＝＝10Ω，
电阻R0在10s内产生的热量为：
Q0＝I2R0t＝（0.2A）2×10Ω×10s＝4J；
（3）当滑片P滑到s＝6cm处时，由图乙可知，此时电路中的电流I′＝0.4A，
此时R0两端的电压：
U0′＝I′R0＝0.4A×10Ω＝4V，
此时R1两端的电压：
U1′＝U﹣U0′＝4.5V﹣4V＝0.5V，
则R1消耗的电功率：
P1＝U1′I′＝0.5V×0.4A＝0.2W；
（4）假设滑动变阻器某处未发生断路，
当滑动变阻器接入电路的电阻为零时，此时电路中的电流最大，
则电路中的最大电流为：
I大＝＝＝0.45A＜0.6A，
R0的最大电功率为：
P0大＝I大2R0＝（0.45A）2×10Ω＝2.025W；
由（1）知，滑片P移动的距离x＝2cm时，滑动变阻器接入电路的电阻为12.5Ω；
向左移动6cm时，滑动变阻器接入电路的电阻为：R1′＝＝＝1.25Ω，
因此每向左移动1cm，滑动变阻器接入电路的电阻减小：＝2.8125Ω，
所以滑动变阻器的最大电阻为：R滑大＝12.5Ω+2×2.8125Ω＝18.125Ω，
电路的最小电流为：
I小＝＝＝0.16A，
定值电阻的最小功率为：
P0小＝I小2R0＝（0.16A）2×10Ω＝0.256W；
所以R0的电功率变化范围为0.256W～2.025W。
答：（1）当电流表开始有读数时，R1接入电路的阻值为12.5Ω；
（2）当滑片P移到s＝2cm处时，电阻R0在10s内产生的热量为4J；
（3）当滑片P移到s＝6cm处时，R1消耗的电功率为0.2W；
（4）R0的电功率变化范围为0.256W～2.025W。
