初中物理人教版九年级全册第4节 电流的测量课时作业
展开
这是一份初中物理人教版九年级全册第4节 电流的测量课时作业，共5页。试卷主要包含了4电流的测量同步练习，如图所示，电流表测量的是，7A 0等内容，欢迎下载使用。
一 、单选题（本大题共9小题，共27分）
1.（3分）小明想知道纸飞机飞行的时间与哪些因素有关，他用相同的纸张做了两个形状相同的纸飞机，然后从同一高度，以相同的速度、不同的角度抛掷纸飞机，分别记录纸飞机在空中的飞行时间t1、t2，加以比较。他这样做是为了验证纸飞机飞行时间与下列哪个因素的关系？( )
A. 飞机的形状B. 抛出的角度C. 抛出的初始速度D. 抛出时的高度

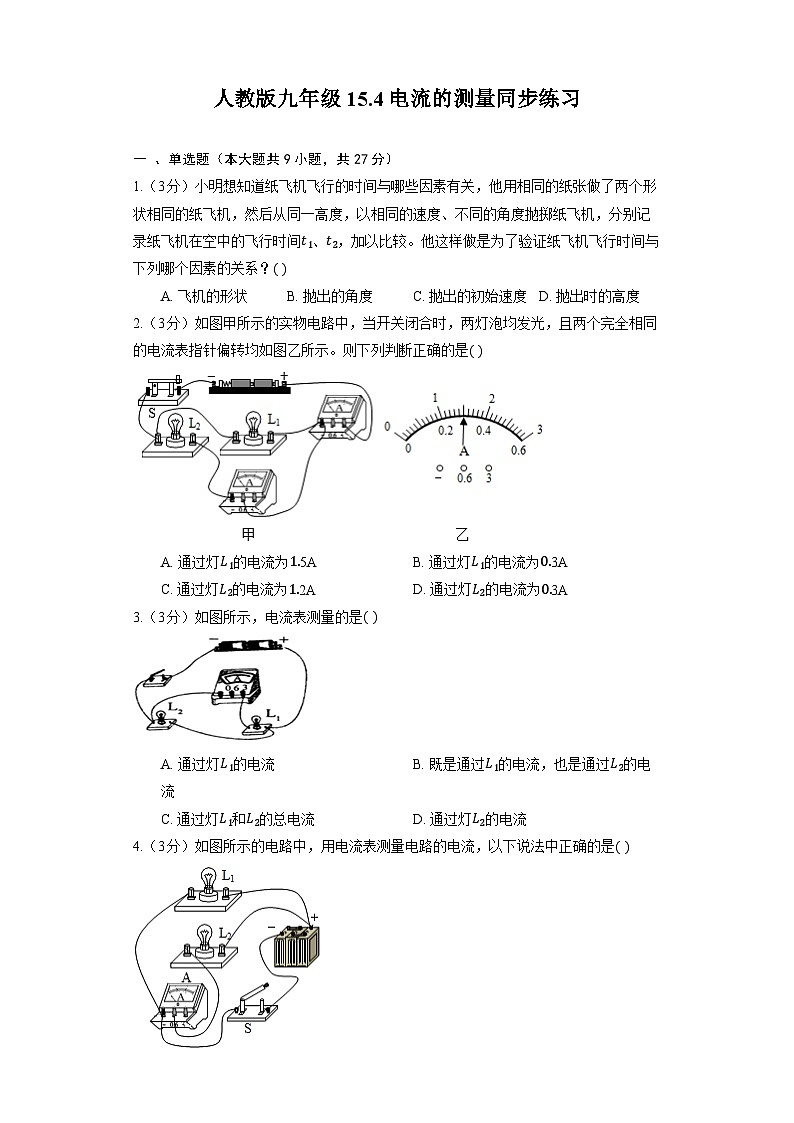

2.（3分）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是( )
A. 通过灯L1的电流为1.5AB. 通过灯L1的电流为0.3A
C. 通过灯L2的电流为1.2AD. 通过灯L2的电流为0.3A
3.（3分）如图所示，电流表测量的是( )
A. 通过灯L1的电流B. 既是通过L1的电流，也是通过L2的电流
C. 通过灯L1和L2的总电流D. 通过灯L2的电流
4.（3分）如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )
A. 电流表测的是L1的电流B. 电流表测的是L2的电流
C. 电流表与电灯并联了D. 电流表测的是干路中的电流

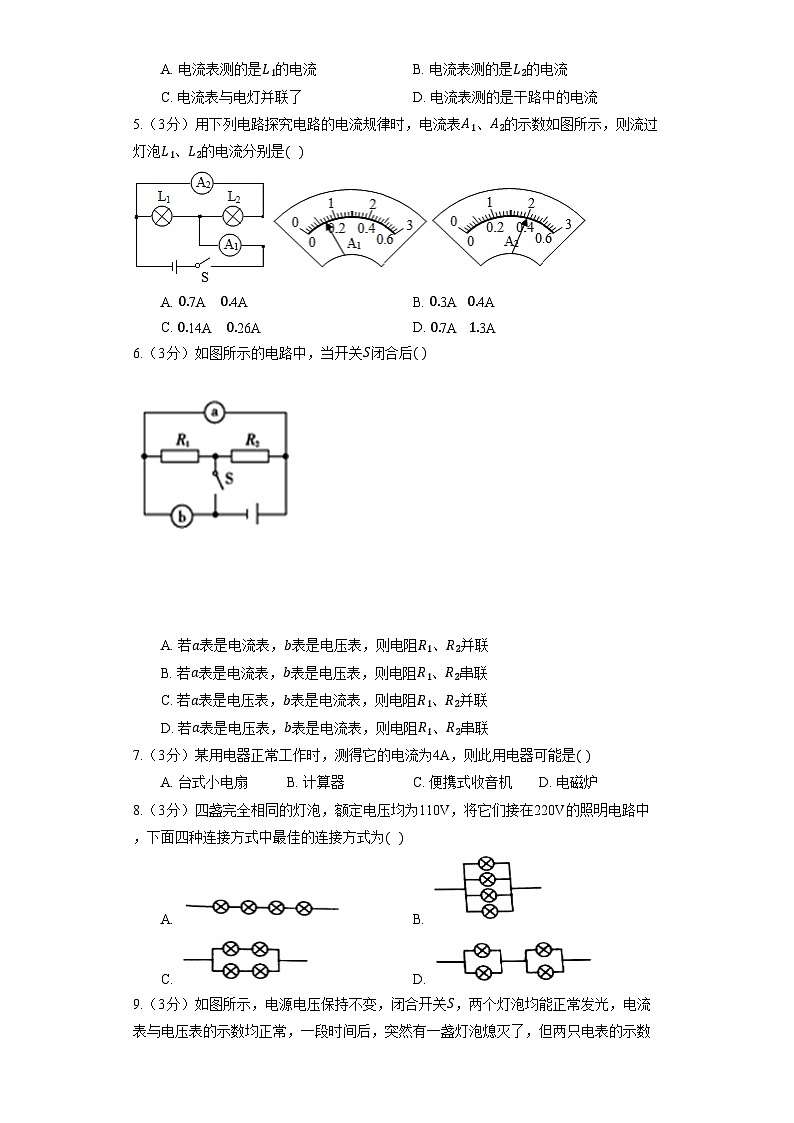

5.（3分）用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是( )
A. 0.7A 0.4AB. 0.3A 0.4A
C. 0.14A 0.26AD. 0.7A 1.3A
6.（3分）如图所示的电路中，当开关S闭合后( )
A. 若a表是电流表，b表是电压表，则电阻R1、R2并联
B. 若a表是电流表，b表是电压表，则电阻R1、R2串联
C. 若a表是电压表，b表是电流表，则电阻R1、R2并联
D. 若a表是电压表，b表是电流表，则电阻R1、R2串联
7.（3分）某用电器正常工作时，测得它的电流为4A，则此用电器可能是( )
A. 台式小电扇B. 计算器C. 便携式收音机D. 电磁炉
8.（3分）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为( )
A. B.
C. D.
9.（3分）如图所示，电源电压保持不变，闭合开关S，两个灯泡均能正常发光，电流表与电压表的示数均正常，一段时间后，突然有一盏灯泡熄灭了，但两只电表的示数均保持不变，则该电路的故障可能是()
A. 灯泡L1开路B. 灯泡L2开路C. 灯泡L1短路D. 灯泡L2短路
二 、简答题（本大题共2小题，共12分）

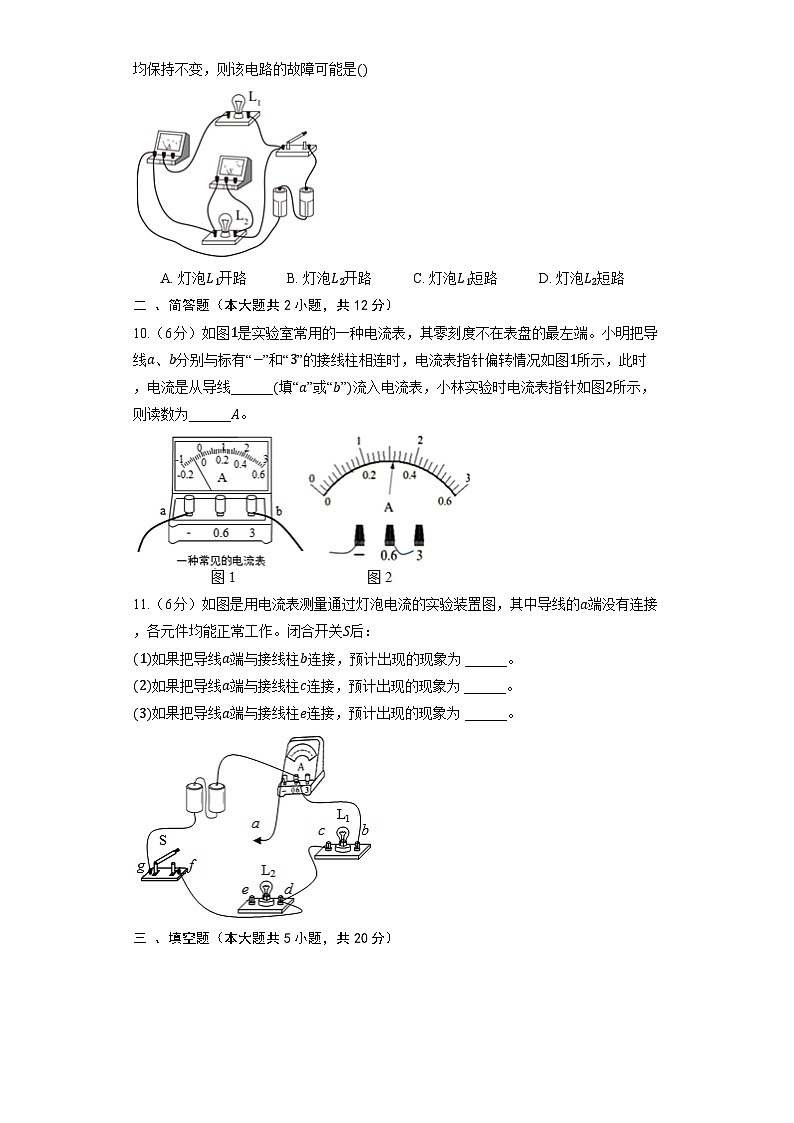

10.（6分）如图1是实验室常用的一种电流表，其零刻度不在表盘的最左端。小明把导线a、b分别与标有“−”和“3”的接线柱相连时，电流表指针偏转情况如图1所示，此时，电流是从导线______(填“a”或“b”)流入电流表，小林实验时电流表指针如图2所示，则读数为______A。
11.（6分）如图是用电流表测量通过灯泡电流的实验装置图，其中导线的a端没有连接，各元件均能正常工作。闭合开关S后：
(1)如果把导线a端与接线柱b连接，预计出现的现象为 ______。
(2)如果把导线a端与接线柱c连接，预计出现的现象为 ______。
(3)如果把导线a端与接线柱e连接，预计出现的现象为 ______。
三 、填空题（本大题共5小题，共20分）
12.（4分）如图所示，甲电流表的读数是 ______ A，乙电流表的读数是 ______ A.
13.（4分）在图1所示电路中，只增加一根导线，使电路变成并联，则这根导线应该连接 ______两点。如图2所示L1、L2和L3是完全相同的三盏灯，则三盏灯是____联连接；A1测的是___的电流；A2测的是__________的电流；A3测的是__________的电流。
14.（4分）如图所示，电流表的读数为______A。
15.（4分）如图所示电路中，当开关 ______ 闭合， ______ 断开时，灯泡L1、L3发光，L2不发光。当开关S、S1、S2均闭合后，电路的连接方式是 ______ 联，电流表测量的是通过 ______ 的电流。
16.（4分）如图所示，已知电流表A的示数为2A，电流表A1的示数为1A，电流表A2的示数为1.4A，则通过灯泡L2的电流是 ______A。
四 、作图题（本大题共2小题，共12分）
17.（6分）在一次实验中需要测量小灯泡两端的电压和通过它的电流，聪明而粗心的小刚连接了如图所示的电路，同组的小林发现有错误，建议拆了以后重新连接，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了。
（1）如果闭合图中所示电路的开关，电压表_______________示数，电流表__________示数。（两空均选填“有”或“无”）小灯泡_______________ （选填“会”或“不会”）发光。
（2）在图中画出小刚连接的那根导线。
18.（6分）3.用滑动变阻器改变小灯泡的亮度时，课外活动小组用电表对小灯泡两端的电压和电流进行测
量。在图中有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：
（1）闭合开关，向右端移动滑动变阻器的滑片，小灯泡变亮；
（2）导线不能交叉。
五 、计算题（本大题共2小题，共24分）
19.（12分）试一试，应该怎样连。
如图所示，按下列要求连接实物图。
(1)用电流表测通过小灯泡的电流。
(2)用电压表测小灯泡两端的电压。
(3)用滑动变阻器改变小灯泡的亮度，且当滑片向左移动时电阻减小。
(4)在虚线框内画出相应的电路图。
20.（12分）如图所示的电路图，开关S1与C接触，电流表A的示数为0.6A．
(1)当把开关S2与A接触，电流表A的示数为1.8A，该电路此时的连接方式是什么？L2所在支路的电流为多大？
(2)当开关S1断开，S2与B接触，此时电流表A的示数为0.4A.该电路此时的连接方式是什么？L2所在支路的电流为多大？
答案和解析
1.【答案】B;
【解析】解：从同一高度，以相同的速度、不同的角度抛掷纸飞机，分别记录纸飞机在空中的飞行时间t1、t2，加以比较。小明是控制高度、速度相同，抛出的角度不同，他这样做是为了验证纸飞机飞行时间与抛出角度的关系。
故选：B。
运用控制变量法判断分析：纸飞机飞行的时间与哪些因素有关？
本题重点考查了学生对运用控制变量法解决实际问题的能力。
2.【答案】D;
【解析】解：由电路图可知，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表的量程为0～3A，分度值为0.1A，示数I=1.5A，
L2支路电流表的量程为0～0.6A，分度值为0.02A，示数I2=0.3A，
则灯L1中的电流：I1=I−I2=1.5A−0.3A=1.2A，故ABC错误，D正确。
故选：D。
由电路图可知，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，根据并联电路的电流特点和两个电流表的指针在同一个位置确定两表量程，根据分度值读出示数，进一步求出灯L1中的电流。
此题主要考查了并联电路的电流特点和电流表的读数，会确定两电流表的量程是关键。
3.【答案】A;
【解析】解：由图知：闭合开关，电流从电源正极出发，经过开关分为两条支路：一路直接到灯泡L2后回到负极；另一路过灯泡L1、电流表回到负极。所以电流表测量的是通过灯泡L1的电流。
故选：A。
①电流表是测量电路电流的仪表，与用电器串联；
②在并联电路中，电流表在干路位置时，测量干路电流；在支路位置时，测量本支路电流。
此题主要考查的是电流表的使用，解答该题的关键是仔细分析，弄清楚电流表与哪一个用电器或哪部分电路串联。
4.【答案】B;
【解析】解：据实物图可知，电流从电源正极出发，分两条路径，一条经过L1、S回到负极；另一条经过L2、电流表、S回到负极；所以此时电流表和L2串联，故测量的是L2的电流，故B正确，ACD错误。
故选：B。
电流表要测哪个用电器的电流需与该用电器串联，故分析该实物图，弄清电流表和谁串联即可判断。
此题主要考查了电流表的使用方法，电流表与谁串联，就是测量的谁的电流。
5.【答案】B;
【解析】解：
由图可知，灯泡L1、L2并联，电流表A1测干路电流，A2测L2支路的电流；
因并联电路中干路电流等于各支路电流之和，则A1的示数应大于A2的示数，而图中电流表A1的指针偏转角度比A2的小，所以电流表A1选择的是大量程(即0～3A)，分度值为0.1A，其示数为0.7A，即干路电流为0.7A；
电流表A2选择的是小量程(即0～0.6A)，分度值为0.02A，其示数为0.4A，即通过灯泡L2的电流为0.4A；
因并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流为I1=I−I2=0.7A−0.4A=0.3A。
综上分析可知，ACD错误，B正确。
故选：B。
由实物图可知，两灯泡并联，电流表A1测干路电流，A2测L2支路的电流，根据图示和并联电路的电流特点求出通过两灯的电流。
该题考查了并联电路的电流特点，灵活运用规律是解答该题的关键。
6.【答案】A;
【解析】
此题主要考查了电流表和电压表的使用方法以及填电表的原则：不能使电路发生断路或短路。电流表是与用电器串联使用，电压表是与用电器并联使用。
电流表应串联在电路中使用，电压表应并联在电路中使用。填上电表后的电路不能发生断路或短路，据此逐一判断。
AB.若a表是电流表，b表是电压表，当开关S闭合后，电流分别可以流经两个电阻，则电阻R1、R2并联，电流表测量R1中的电流，电压表测量并联电路两端电压，故A正确，B错误；
CD.若a表是电压表，b表是电流表，当开关S闭合后，此时R1被短路，电路为R2的基本电路，故C、D错误。
故选A。
7.【答案】D;
【解析】解：A、台式小风扇的功率约为60W，正常工作电流约为0.27A；
B、计算器电源电压是1.5V，工作电流很小，约为几毫安；
C、收音机采用直流6V，功率仅有10W左右，电流仅有1A左右；
D、电磁炉功率约为900W，正常工作时的电流约为4A；故D符合题意；
故选：D。
根据对各用电器功率的掌握分析答题。
此题主要考查了常见用电器的工作时的电流值，这些知识是要通过对自己家的用电器的铭牌观察后，才能得到。
8.【答案】C;
【解析】解：
A、当四盏灯泡串联时，具有分压作用，每盏灯两端电压为14×220V=55V，而额定电压是110V，所以灯泡都不能正常发光；同时一盏灯损坏，其它灯泡都不能发光。故A不符合题意；
B、当四盏灯并联在220V电路中时，每盏灯两端实际电压都是220V，而额定电压是110V，所以灯泡会被烧坏不能发光。故B不符合题意；
C、两只灯泡先串联再与另两只串联的灯泡并联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光。当一盏灯烧坏时，此支路没有电流，与之串联的灯泡不能发光，但另一支路不受影响，另外两只灯泡能够正常发光。故C符合题意；
D、两只灯泡先并联再与另两只并联的灯泡串联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光。但当某盏灯烧坏时，与之并联的另一盏灯两端电压升高也可能烧坏，造成整个电路断路，另外两只灯泡无法发光。故D不符合题意。
故选：C。
①串联电阻具有分压作用。在串联电路中各用电器相互影响，一个用电器损坏，其它用电器都不能工作；
②在并联电路中各支路两端电压相等，支路用电器互不影响；
③灯泡只有在额定电压下才能正常发光。
此题主要考查的是我们对串并联电路特点的理解和应用，虽然涉及到混联问题，但本质还是串并联知识的应用。
9.【答案】B;
【解析】解：如图所示，灯L1和灯L2并联，电压表测L2两端电压，也是测电源电压，电流表测L1的电流；
A.若灯泡L1开路，则电流表示数为0，电流表示数发生变化，故A不符合题意；
B.若灯泡L2开路，L2熄灭，但不影响L1的电流，也不影响电压表示数，故B符合题意；
C.若灯泡L1短路，会造成电源短路，电流表和电压表示数都会发生变化，且两灯都不亮，故C不符合题意；
D.若灯泡L2短路，会造成电源短路，电流表和电压表示数都会发生变化，且两灯都不亮，故D不符合题意。
故选B。
分析电路知，两只灯泡并联，电压表测L2两端电压，也是测电源电压，电流表测L1的电流；根据两灯亮灭情况判断故障类型，根据电表示数变化明确故障情况。
此题主要考查了利用电流表和电压表判定电路的故障，属于基础题。
10.【答案】a 0.32 ;
【解析】解：(1)读图1可知，电流表的指针向左偏转(偏向零刻度线的左侧)，说明电流表正负接线柱的位置接反了，故此时电流是从导线“a”流入电流表的；
(2)图2中，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.32A。
故答案为：a；0.32。
(1)电流表在连接时，应使电流正进负出，否则会出现指针反偏；
(2)明确电流表的量程与分度值，可根据指针位置读出示数。
这道题主要考查了对电流表的连接、量程选择、读数方法的掌握，是我们必须熟练掌握的基本实验技能。
11.【答案】L1发光，L2不发光，电流表无示数 L1、L2都不发光，会烧坏电流表和电源 L1、L2都发光，电流表有示数;
【解析】解：由图可知，若闭合开关：
(1)如果把导线a端与接线柱b连接，电流表被导线短路，灯L1连入电路，L2只连接了一个接线柱，所以会出现的情况为：L1发光，L2不发光，电流表无示数；
(2)如果把导线a端与接线柱c连接，灯L1被电流表短路，L2只连接了一个接线柱，电流表直接接在电源两极上，电源短路，电路中的电流过大，会烧坏电流表和电源，会出现的情况为：L1、L2都不发光，会烧坏电流表和电源；
(3)如果把导线a端与接线柱e连接，分点在电流表“0.6”接线柱，合点在d接线柱，L1、L2并联，电流表在L2所在支路，测量通过L2的电流，会出现的情况为：L1、L2都发光，电流表有示数。
故答案为：(1)L1发光，L2不发光，电流表无示数；
(2)L1、L2都不发光，会烧坏电流表和电源；
(3)L1、L2都发光，电流表有示数。
电流表的内阻较小，要串联在被测电路中；若与被测用电器并联，用电器会被短路。
此题主要考查了电路的三种状态和电流表的使用，是一道基础题。
12.【答案】1.3;0.24;
【解析】解：(1)电流表使用的0～3A量程，每一个大格代表1A，每一个小格代表0.1A，电流为1.3A；
(2)电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.24A；
故答案为：1.3；0.24．
电压表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．再根据指针位置读数．
掌握电流表的正确使用和正确读数．电流表和电压表在电学中是最基本的测量工具，一定要熟练掌握．
13.【答案】AD；并；L1、L2 ；L2、L3 ；干路;
【解析】
此题主要考查串并联电路的设计和识别及电流表的使用。
并联有两条或者多条电流路径；电流表串联在电路中使用。
图1在不加导线时，CDE所在电路是短路的，应该连接AD，此时三盏灯并联；
图2中在每一条电流路径上都有一盏灯，此时有三条电流路径为并联；通过L1、L2的电流经过A1，通过L2、L3的电流经过A2，A3在干路上测量总电流。
故答案为：AD；并；L1、L2 ；L2、L3 ；干路。
14.【答案】0.5;
【解析】解：电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.5A。
故答案为：0.5。
电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。
掌握电流表的正确使用和正确读数。
15.【答案】S; S1、S2; 并; L2;
【解析】解：由电路图知，当开关S闭合，断开S1、S2时，电流从电源正极流出，依次通过开关S、L1、电流表、L3，回到电源负极，所以灯泡L1、L3会发光；
当开关S，S1，S2均闭合后，灯泡L3短路，电流从电源正极流出经开关S分成两支，一支通过L1，一支通过L2、S2、电流表，两支电流汇合后通过S1回到电源负极，电路的连接方式是并联，电流测量的是通过L2的电流。
故答案为：S；S1、S2；并；L2。
串联电路中电流只有一条流通路径；并联电路中电流有多条流通路径；电流表与被测用电器串联。由此分析判断。
此题主要考查串联和并联电路的识别以及对电流表的认识，串联电路电流只有一条流径，电流没有分支，并联电路电流有多条流径，电流有分支。
16.【答案】0.4;
【解析】解：由电路图可知，三灯泡并联，电流表A测干路电流，电流表A1测L2和L3支路的电流之和，电流表A2测L1和L2支路的电流之和；
根据并联电路电流规律可知：
I1+I2+I3=2A----①
I2+I3=1A----②
I1+I2=1.4A----③
由①②可得，I1=1A；
由①③可得，I3=0.6A；
故I2=1.4A−1A=0.4A。
故答案为：0.4。
由电路图可知，三灯泡并联，电流表A测干路电流，电流表A1测L2和L3支路的电流之和，电流表A2测L1和L2支路的电流之和．根据并联电路的电流特点结合电流表的示数进行解答。
此题主要考查了并联电路电流的计算，分析清楚电路结构、熟练应用并联电路电流规律是正确解答该题的关键。
17.【答案】（1）有 有 不会
（2）;
【解析】略
18.【答案】;
【解析】略
19.【答案】解：由分析可知，灯泡与滑动变阻器、电流表、开关、电源串联在组成电路，然后电压表并联在灯泡两端，如下图所示：
连接实物图时，可以按电流流向法、先串并联的原理进行连接，
即从电源的正极出发依次串联滑动变阻器、灯泡、电流表、开关回到电源的负极，然后把电压表并联在灯泡的两端，因为电源电压为3V，
所以电压表选用0-3V的量程；
因为电路的电流不知道，所以电流表选用大量程，即0-3A的量程；
因为滑片向左移动时电阻减小，所以滑动变阻器的左下方接线柱和任意上方接线柱接入电路中，电流从电表的正极流入、负极流出，如下图所示：
;
【解析】
用电压表测灯泡两端的电压说明电压表与灯泡并联，用电流表测通过灯泡的电流说明电流表与灯泡串联，用滑动变阻器改变灯泡的亮度说明滑动变阻器串联在电路中，滑片P向右移动时灯泡变暗说明通过灯泡的电流变小，滑动变阻器接入电路中的电阻变大即左下方接线柱必须接入电路中，开关控制整个电路说明开关串联在电路中。
此题主要考查了电路图的设计和根据电路图连接实物图，关键是分析好各电路元件的连接方式，要注意实物图和电路图的对应性。
20.【答案】解：（1）由电路图可知，开关S1与C接触，电流表A的示数为0.6A，电路中只有灯泡L1，所以该灯泡的电流是0.6A；当把开关S2与A接触，此时两个灯泡L1和L2是并联的关系，电流表A测量的是总电流，即总电流为1.8A，根据并联电路的电流规律可知，通过L2的电流为：1.8A-0.6A=1.2A；
（2）当开关S1断开，S2与B接触，电流只有一条路径，此时两个灯泡串联，此时电流表A的示数为0.4A，由于串联电路的电流处处相等，所以此时通过两个灯泡的电流都是0.4A；
答：（1）当把开关S2与A接触，电流表A的示数为1.8A，该电路此时的连接方式是并联，L2所在支路的电流为1.2A；
（2）当开关S1断开，S2与B接触，此时电流表A的示数为0.4A．该电路此时的连接方式是串联；L2所在支路的电流为0.4A；;
【解析】
(1)在串联电路中电流只有一条路径，各用电器之间首尾相接；可根据电流的路径判断两盏灯的连接方式；同时根据串联电路中电流处处相等判断电流的大小．
(2)在并联电路中，有多条电流的路径，即并联电路中，干路电流等于各个支路电流之和．
解决此类问题首先要分析电路的连接方式，再利用串并联电路电流的规律分析即可判断．

一 、单选题（本大题共9小题，共27分）
1.（3分）小明想知道纸飞机飞行的时间与哪些因素有关，他用相同的纸张做了两个形状相同的纸飞机，然后从同一高度，以相同的速度、不同的角度抛掷纸飞机，分别记录纸飞机在空中的飞行时间t1、t2，加以比较。他这样做是为了验证纸飞机飞行时间与下列哪个因素的关系？( )
A. 飞机的形状B. 抛出的角度C. 抛出的初始速度D. 抛出时的高度
2.（3分）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是( )
A. 通过灯L1的电流为1.5AB. 通过灯L1的电流为0.3A
C. 通过灯L2的电流为1.2AD. 通过灯L2的电流为0.3A
3.（3分）如图所示，电流表测量的是( )
A. 通过灯L1的电流B. 既是通过L1的电流，也是通过L2的电流
C. 通过灯L1和L2的总电流D. 通过灯L2的电流
4.（3分）如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是( )
A. 电流表测的是L1的电流B. 电流表测的是L2的电流
C. 电流表与电灯并联了D. 电流表测的是干路中的电流
5.（3分）用下列电路探究电路的电流规律时，电流表A1、A2的示数如图所示，则流过灯泡L1、L2的电流分别是( )
A. 0.7A 0.4AB. 0.3A 0.4A
C. 0.14A 0.26AD. 0.7A 1.3A
6.（3分）如图所示的电路中，当开关S闭合后( )
A. 若a表是电流表，b表是电压表，则电阻R1、R2并联
B. 若a表是电流表，b表是电压表，则电阻R1、R2串联
C. 若a表是电压表，b表是电流表，则电阻R1、R2并联
D. 若a表是电压表，b表是电流表，则电阻R1、R2串联
7.（3分）某用电器正常工作时，测得它的电流为4A，则此用电器可能是( )
A. 台式小电扇B. 计算器C. 便携式收音机D. 电磁炉
8.（3分）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为( )
A. B.
C. D.
9.（3分）如图所示，电源电压保持不变，闭合开关S，两个灯泡均能正常发光，电流表与电压表的示数均正常，一段时间后，突然有一盏灯泡熄灭了，但两只电表的示数均保持不变，则该电路的故障可能是()
A. 灯泡L1开路B. 灯泡L2开路C. 灯泡L1短路D. 灯泡L2短路
二 、简答题（本大题共2小题，共12分）
10.（6分）如图1是实验室常用的一种电流表，其零刻度不在表盘的最左端。小明把导线a、b分别与标有“−”和“3”的接线柱相连时，电流表指针偏转情况如图1所示，此时，电流是从导线______(填“a”或“b”)流入电流表，小林实验时电流表指针如图2所示，则读数为______A。
11.（6分）如图是用电流表测量通过灯泡电流的实验装置图，其中导线的a端没有连接，各元件均能正常工作。闭合开关S后：
(1)如果把导线a端与接线柱b连接，预计出现的现象为 ______。
(2)如果把导线a端与接线柱c连接，预计出现的现象为 ______。
(3)如果把导线a端与接线柱e连接，预计出现的现象为 ______。
三 、填空题（本大题共5小题，共20分）
12.（4分）如图所示，甲电流表的读数是 ______ A，乙电流表的读数是 ______ A.
13.（4分）在图1所示电路中，只增加一根导线，使电路变成并联，则这根导线应该连接 ______两点。如图2所示L1、L2和L3是完全相同的三盏灯，则三盏灯是____联连接；A1测的是___的电流；A2测的是__________的电流；A3测的是__________的电流。
14.（4分）如图所示，电流表的读数为______A。
15.（4分）如图所示电路中，当开关 ______ 闭合， ______ 断开时，灯泡L1、L3发光，L2不发光。当开关S、S1、S2均闭合后，电路的连接方式是 ______ 联，电流表测量的是通过 ______ 的电流。
16.（4分）如图所示，已知电流表A的示数为2A，电流表A1的示数为1A，电流表A2的示数为1.4A，则通过灯泡L2的电流是 ______A。
四 、作图题（本大题共2小题，共12分）
17.（6分）在一次实验中需要测量小灯泡两端的电压和通过它的电流，聪明而粗心的小刚连接了如图所示的电路，同组的小林发现有错误，建议拆了以后重新连接，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了。
（1）如果闭合图中所示电路的开关，电压表_______________示数，电流表__________示数。（两空均选填“有”或“无”）小灯泡_______________ （选填“会”或“不会”）发光。
（2）在图中画出小刚连接的那根导线。
18.（6分）3.用滑动变阻器改变小灯泡的亮度时，课外活动小组用电表对小灯泡两端的电压和电流进行测
量。在图中有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：
（1）闭合开关，向右端移动滑动变阻器的滑片，小灯泡变亮；
（2）导线不能交叉。
五 、计算题（本大题共2小题，共24分）
19.（12分）试一试，应该怎样连。
如图所示，按下列要求连接实物图。
(1)用电流表测通过小灯泡的电流。
(2)用电压表测小灯泡两端的电压。
(3)用滑动变阻器改变小灯泡的亮度，且当滑片向左移动时电阻减小。
(4)在虚线框内画出相应的电路图。
20.（12分）如图所示的电路图，开关S1与C接触，电流表A的示数为0.6A．
(1)当把开关S2与A接触，电流表A的示数为1.8A，该电路此时的连接方式是什么？L2所在支路的电流为多大？
(2)当开关S1断开，S2与B接触，此时电流表A的示数为0.4A.该电路此时的连接方式是什么？L2所在支路的电流为多大？
答案和解析
1.【答案】B;
【解析】解：从同一高度，以相同的速度、不同的角度抛掷纸飞机，分别记录纸飞机在空中的飞行时间t1、t2，加以比较。小明是控制高度、速度相同，抛出的角度不同，他这样做是为了验证纸飞机飞行时间与抛出角度的关系。
故选：B。
运用控制变量法判断分析：纸飞机飞行的时间与哪些因素有关？
本题重点考查了学生对运用控制变量法解决实际问题的能力。
2.【答案】D;
【解析】解：由电路图可知，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表的量程为0～3A，分度值为0.1A，示数I=1.5A，
L2支路电流表的量程为0～0.6A，分度值为0.02A，示数I2=0.3A，
则灯L1中的电流：I1=I−I2=1.5A−0.3A=1.2A，故ABC错误，D正确。
故选：D。
由电路图可知，两灯泡并联，右边电流表测干路电流，下方电流表测L2支路电流，根据并联电路的电流特点和两个电流表的指针在同一个位置确定两表量程，根据分度值读出示数，进一步求出灯L1中的电流。
此题主要考查了并联电路的电流特点和电流表的读数，会确定两电流表的量程是关键。
3.【答案】A;
【解析】解：由图知：闭合开关，电流从电源正极出发，经过开关分为两条支路：一路直接到灯泡L2后回到负极；另一路过灯泡L1、电流表回到负极。所以电流表测量的是通过灯泡L1的电流。
故选：A。
①电流表是测量电路电流的仪表，与用电器串联；
②在并联电路中，电流表在干路位置时，测量干路电流；在支路位置时，测量本支路电流。
此题主要考查的是电流表的使用，解答该题的关键是仔细分析，弄清楚电流表与哪一个用电器或哪部分电路串联。
4.【答案】B;
【解析】解：据实物图可知，电流从电源正极出发，分两条路径，一条经过L1、S回到负极；另一条经过L2、电流表、S回到负极；所以此时电流表和L2串联，故测量的是L2的电流，故B正确，ACD错误。
故选：B。
电流表要测哪个用电器的电流需与该用电器串联，故分析该实物图，弄清电流表和谁串联即可判断。
此题主要考查了电流表的使用方法，电流表与谁串联，就是测量的谁的电流。
5.【答案】B;
【解析】解：
由图可知，灯泡L1、L2并联，电流表A1测干路电流，A2测L2支路的电流；
因并联电路中干路电流等于各支路电流之和，则A1的示数应大于A2的示数，而图中电流表A1的指针偏转角度比A2的小，所以电流表A1选择的是大量程(即0～3A)，分度值为0.1A，其示数为0.7A，即干路电流为0.7A；
电流表A2选择的是小量程(即0～0.6A)，分度值为0.02A，其示数为0.4A，即通过灯泡L2的电流为0.4A；
因并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流为I1=I−I2=0.7A−0.4A=0.3A。
综上分析可知，ACD错误，B正确。
故选：B。
由实物图可知，两灯泡并联，电流表A1测干路电流，A2测L2支路的电流，根据图示和并联电路的电流特点求出通过两灯的电流。
该题考查了并联电路的电流特点，灵活运用规律是解答该题的关键。
6.【答案】A;
【解析】
此题主要考查了电流表和电压表的使用方法以及填电表的原则：不能使电路发生断路或短路。电流表是与用电器串联使用，电压表是与用电器并联使用。
电流表应串联在电路中使用，电压表应并联在电路中使用。填上电表后的电路不能发生断路或短路，据此逐一判断。
AB.若a表是电流表，b表是电压表，当开关S闭合后，电流分别可以流经两个电阻，则电阻R1、R2并联，电流表测量R1中的电流，电压表测量并联电路两端电压，故A正确，B错误；
CD.若a表是电压表，b表是电流表，当开关S闭合后，此时R1被短路，电路为R2的基本电路，故C、D错误。
故选A。
7.【答案】D;
【解析】解：A、台式小风扇的功率约为60W，正常工作电流约为0.27A；
B、计算器电源电压是1.5V，工作电流很小，约为几毫安；
C、收音机采用直流6V，功率仅有10W左右，电流仅有1A左右；
D、电磁炉功率约为900W，正常工作时的电流约为4A；故D符合题意；
故选：D。
根据对各用电器功率的掌握分析答题。
此题主要考查了常见用电器的工作时的电流值，这些知识是要通过对自己家的用电器的铭牌观察后，才能得到。
8.【答案】C;
【解析】解：
A、当四盏灯泡串联时，具有分压作用，每盏灯两端电压为14×220V=55V，而额定电压是110V，所以灯泡都不能正常发光；同时一盏灯损坏，其它灯泡都不能发光。故A不符合题意；
B、当四盏灯并联在220V电路中时，每盏灯两端实际电压都是220V，而额定电压是110V，所以灯泡会被烧坏不能发光。故B不符合题意；
C、两只灯泡先串联再与另两只串联的灯泡并联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光。当一盏灯烧坏时，此支路没有电流，与之串联的灯泡不能发光，但另一支路不受影响，另外两只灯泡能够正常发光。故C符合题意；
D、两只灯泡先并联再与另两只并联的灯泡串联在220V电路两端，因为电阻串联具有分压作用，所以每盏灯两端实际电压都是110V，都能正常发光。但当某盏灯烧坏时，与之并联的另一盏灯两端电压升高也可能烧坏，造成整个电路断路，另外两只灯泡无法发光。故D不符合题意。
故选：C。
①串联电阻具有分压作用。在串联电路中各用电器相互影响，一个用电器损坏，其它用电器都不能工作；
②在并联电路中各支路两端电压相等，支路用电器互不影响；
③灯泡只有在额定电压下才能正常发光。
此题主要考查的是我们对串并联电路特点的理解和应用，虽然涉及到混联问题，但本质还是串并联知识的应用。
9.【答案】B;
【解析】解：如图所示，灯L1和灯L2并联，电压表测L2两端电压，也是测电源电压，电流表测L1的电流；
A.若灯泡L1开路，则电流表示数为0，电流表示数发生变化，故A不符合题意；
B.若灯泡L2开路，L2熄灭，但不影响L1的电流，也不影响电压表示数，故B符合题意；
C.若灯泡L1短路，会造成电源短路，电流表和电压表示数都会发生变化，且两灯都不亮，故C不符合题意；
D.若灯泡L2短路，会造成电源短路，电流表和电压表示数都会发生变化，且两灯都不亮，故D不符合题意。
故选B。
分析电路知，两只灯泡并联，电压表测L2两端电压，也是测电源电压，电流表测L1的电流；根据两灯亮灭情况判断故障类型，根据电表示数变化明确故障情况。
此题主要考查了利用电流表和电压表判定电路的故障，属于基础题。
10.【答案】a 0.32 ;
【解析】解：(1)读图1可知，电流表的指针向左偏转(偏向零刻度线的左侧)，说明电流表正负接线柱的位置接反了，故此时电流是从导线“a”流入电流表的；
(2)图2中，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.32A。
故答案为：a；0.32。
(1)电流表在连接时，应使电流正进负出，否则会出现指针反偏；
(2)明确电流表的量程与分度值，可根据指针位置读出示数。
这道题主要考查了对电流表的连接、量程选择、读数方法的掌握，是我们必须熟练掌握的基本实验技能。
11.【答案】L1发光，L2不发光，电流表无示数 L1、L2都不发光，会烧坏电流表和电源 L1、L2都发光，电流表有示数;
【解析】解：由图可知，若闭合开关：
(1)如果把导线a端与接线柱b连接，电流表被导线短路，灯L1连入电路，L2只连接了一个接线柱，所以会出现的情况为：L1发光，L2不发光，电流表无示数；
(2)如果把导线a端与接线柱c连接，灯L1被电流表短路，L2只连接了一个接线柱，电流表直接接在电源两极上，电源短路，电路中的电流过大，会烧坏电流表和电源，会出现的情况为：L1、L2都不发光，会烧坏电流表和电源；
(3)如果把导线a端与接线柱e连接，分点在电流表“0.6”接线柱，合点在d接线柱，L1、L2并联，电流表在L2所在支路，测量通过L2的电流，会出现的情况为：L1、L2都发光，电流表有示数。
故答案为：(1)L1发光，L2不发光，电流表无示数；
(2)L1、L2都不发光，会烧坏电流表和电源；
(3)L1、L2都发光，电流表有示数。
电流表的内阻较小，要串联在被测电路中；若与被测用电器并联，用电器会被短路。
此题主要考查了电路的三种状态和电流表的使用，是一道基础题。
12.【答案】1.3;0.24;
【解析】解：(1)电流表使用的0～3A量程，每一个大格代表1A，每一个小格代表0.1A，电流为1.3A；
(2)电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.24A；
故答案为：1.3；0.24．
电压表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少．再根据指针位置读数．
掌握电流表的正确使用和正确读数．电流表和电压表在电学中是最基本的测量工具，一定要熟练掌握．
13.【答案】AD；并；L1、L2 ；L2、L3 ；干路;
【解析】
此题主要考查串并联电路的设计和识别及电流表的使用。
并联有两条或者多条电流路径；电流表串联在电路中使用。
图1在不加导线时，CDE所在电路是短路的，应该连接AD，此时三盏灯并联；
图2中在每一条电流路径上都有一盏灯，此时有三条电流路径为并联；通过L1、L2的电流经过A1，通过L2、L3的电流经过A2，A3在干路上测量总电流。
故答案为：AD；并；L1、L2 ；L2、L3 ；干路。
14.【答案】0.5;
【解析】解：电流表使用的0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.5A。
故答案为：0.5。
电流表的读数：确定使用的量程，确定每一个大格和每一个小格各代表多少。
掌握电流表的正确使用和正确读数。
15.【答案】S; S1、S2; 并; L2;
【解析】解：由电路图知，当开关S闭合，断开S1、S2时，电流从电源正极流出，依次通过开关S、L1、电流表、L3，回到电源负极，所以灯泡L1、L3会发光；
当开关S，S1，S2均闭合后，灯泡L3短路，电流从电源正极流出经开关S分成两支，一支通过L1，一支通过L2、S2、电流表，两支电流汇合后通过S1回到电源负极，电路的连接方式是并联，电流测量的是通过L2的电流。
故答案为：S；S1、S2；并；L2。
串联电路中电流只有一条流通路径；并联电路中电流有多条流通路径；电流表与被测用电器串联。由此分析判断。
此题主要考查串联和并联电路的识别以及对电流表的认识，串联电路电流只有一条流径，电流没有分支，并联电路电流有多条流径，电流有分支。
16.【答案】0.4;
【解析】解：由电路图可知，三灯泡并联，电流表A测干路电流，电流表A1测L2和L3支路的电流之和，电流表A2测L1和L2支路的电流之和；
根据并联电路电流规律可知：
I1+I2+I3=2A----①
I2+I3=1A----②
I1+I2=1.4A----③
由①②可得，I1=1A；
由①③可得，I3=0.6A；
故I2=1.4A−1A=0.4A。
故答案为：0.4。
由电路图可知，三灯泡并联，电流表A测干路电流，电流表A1测L2和L3支路的电流之和，电流表A2测L1和L2支路的电流之和．根据并联电路的电流特点结合电流表的示数进行解答。
此题主要考查了并联电路电流的计算，分析清楚电路结构、熟练应用并联电路电流规律是正确解答该题的关键。
17.【答案】（1）有 有 不会
（2）;
【解析】略
18.【答案】;
【解析】略
19.【答案】解：由分析可知，灯泡与滑动变阻器、电流表、开关、电源串联在组成电路，然后电压表并联在灯泡两端，如下图所示：
连接实物图时，可以按电流流向法、先串并联的原理进行连接，
即从电源的正极出发依次串联滑动变阻器、灯泡、电流表、开关回到电源的负极，然后把电压表并联在灯泡的两端，因为电源电压为3V，
所以电压表选用0-3V的量程；
因为电路的电流不知道，所以电流表选用大量程，即0-3A的量程；
因为滑片向左移动时电阻减小，所以滑动变阻器的左下方接线柱和任意上方接线柱接入电路中，电流从电表的正极流入、负极流出，如下图所示：
;
【解析】
用电压表测灯泡两端的电压说明电压表与灯泡并联，用电流表测通过灯泡的电流说明电流表与灯泡串联，用滑动变阻器改变灯泡的亮度说明滑动变阻器串联在电路中，滑片P向右移动时灯泡变暗说明通过灯泡的电流变小，滑动变阻器接入电路中的电阻变大即左下方接线柱必须接入电路中，开关控制整个电路说明开关串联在电路中。
此题主要考查了电路图的设计和根据电路图连接实物图，关键是分析好各电路元件的连接方式，要注意实物图和电路图的对应性。
20.【答案】解：（1）由电路图可知，开关S1与C接触，电流表A的示数为0.6A，电路中只有灯泡L1，所以该灯泡的电流是0.6A；当把开关S2与A接触，此时两个灯泡L1和L2是并联的关系，电流表A测量的是总电流，即总电流为1.8A，根据并联电路的电流规律可知，通过L2的电流为：1.8A-0.6A=1.2A；
（2）当开关S1断开，S2与B接触，电流只有一条路径，此时两个灯泡串联，此时电流表A的示数为0.4A，由于串联电路的电流处处相等，所以此时通过两个灯泡的电流都是0.4A；
答：（1）当把开关S2与A接触，电流表A的示数为1.8A，该电路此时的连接方式是并联，L2所在支路的电流为1.2A；
（2）当开关S1断开，S2与B接触，此时电流表A的示数为0.4A．该电路此时的连接方式是串联；L2所在支路的电流为0.4A；;
【解析】
(1)在串联电路中电流只有一条路径，各用电器之间首尾相接；可根据电流的路径判断两盏灯的连接方式；同时根据串联电路中电流处处相等判断电流的大小．
(2)在并联电路中，有多条电流的路径，即并联电路中，干路电流等于各个支路电流之和．
解决此类问题首先要分析电路的连接方式，再利用串并联电路电流的规律分析即可判断．
