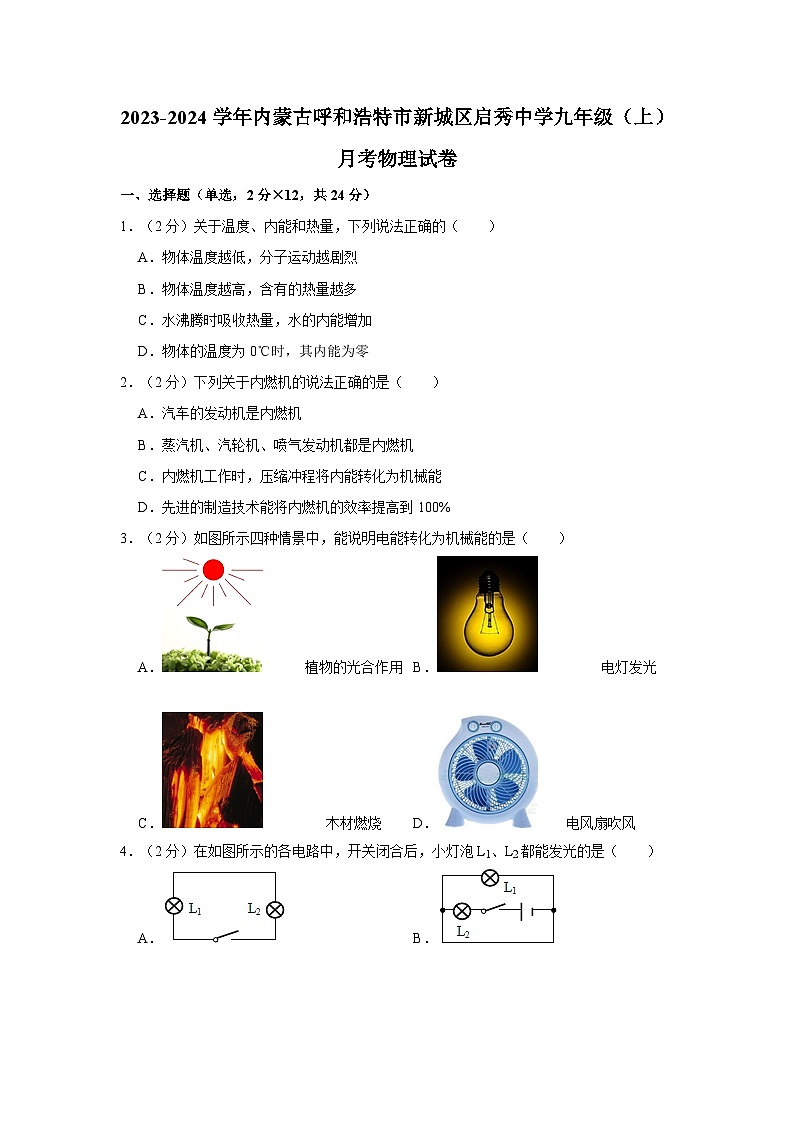

内蒙古呼和浩特市新城区启秀中学2023-2024学年九年级上学期月考物理试卷

这是一份内蒙古呼和浩特市新城区启秀中学2023-2024学年九年级上学期月考物理试卷，共24页。试卷主要包含了选择题，实验题，计算题，综合题等内容，欢迎下载使用。
1．（2分）关于温度、内能和热量，下列说法正确的（ ）
A．物体温度越低，分子运动越剧烈
B．物体温度越高，含有的热量越多
C．水沸腾时吸收热量，水的内能增加
D．物体的温度为0℃时，其内能为零
2．（2分）下列关于内燃机的说法正确的是（ ）
A．汽车的发动机是内燃机
B．蒸汽机、汽轮机、喷气发动机都是内燃机
C．内燃机工作时，压缩冲程将内能转化为机械能
D．先进的制造技术能将内燃机的效率提高到100%
3．（2分）如图所示四种情景中，能说明电能转化为机械能的是（ ）
A． 植物的光合作用B． 电灯发光
C． 木材燃烧D． 电风扇吹风
4．（2分）在如图所示的各电路中，开关闭合后，小灯泡L1、L2都能发光的是（ ）
A．B．
C．D．

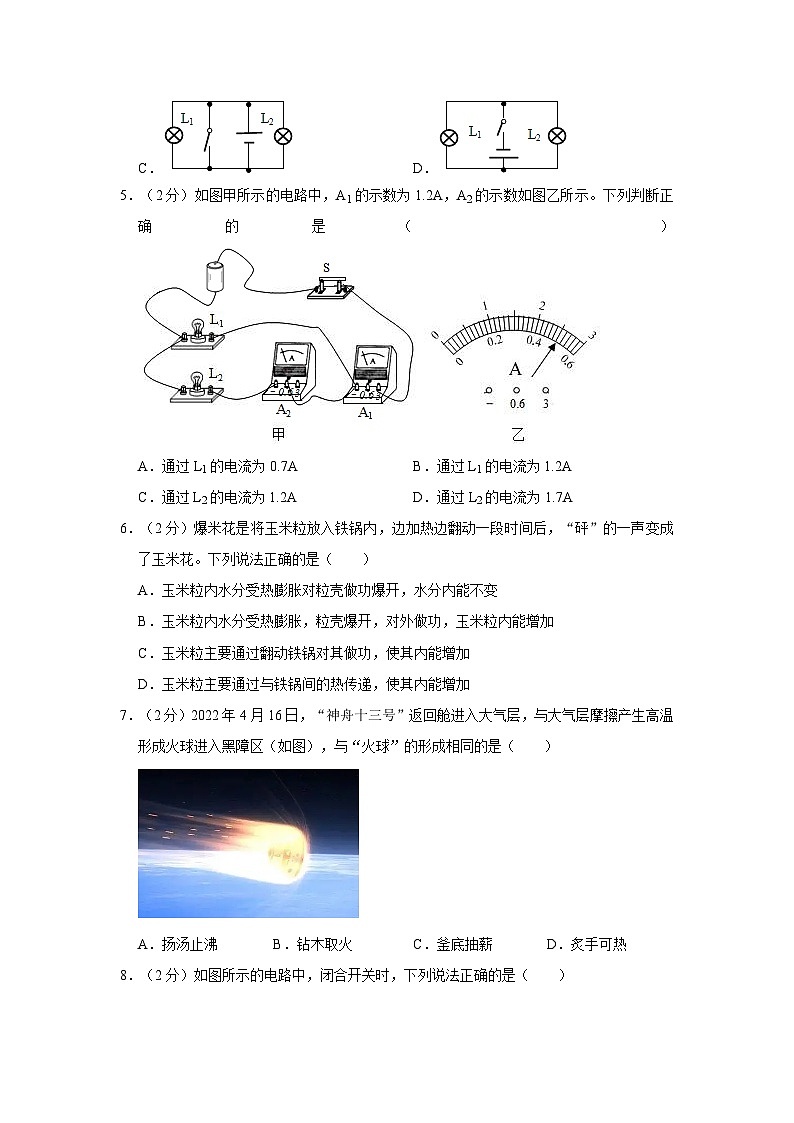

5．（2分）如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示。下列判断正确的是（ ）
A．通过L1的电流为0.7AB．通过L1的电流为1.2A
C．通过L2的电流为1.2AD．通过L2的电流为1.7A
6．（2分）爆米花是将玉米粒放入铁锅内，边加热边翻动一段时间后，“砰”的一声变成了玉米花。下列说法正确的是（ ）
A．玉米粒内水分受热膨胀对粒壳做功爆开，水分内能不变
B．玉米粒内水分受热膨胀，粒壳爆开，对外做功，玉米粒内能增加
C．玉米粒主要通过翻动铁锅对其做功，使其内能增加
D．玉米粒主要通过与铁锅间的热传递，使其内能增加
7．（2分）2022年4月16日，“神舟十三号”返回舱进入大气层，与大气层摩擦产生高温形成火球进入黑障区（如图），与“火球”的形成相同的是（ ）
A．扬汤止沸B．钻木取火C．釜底抽薪D．炙手可热

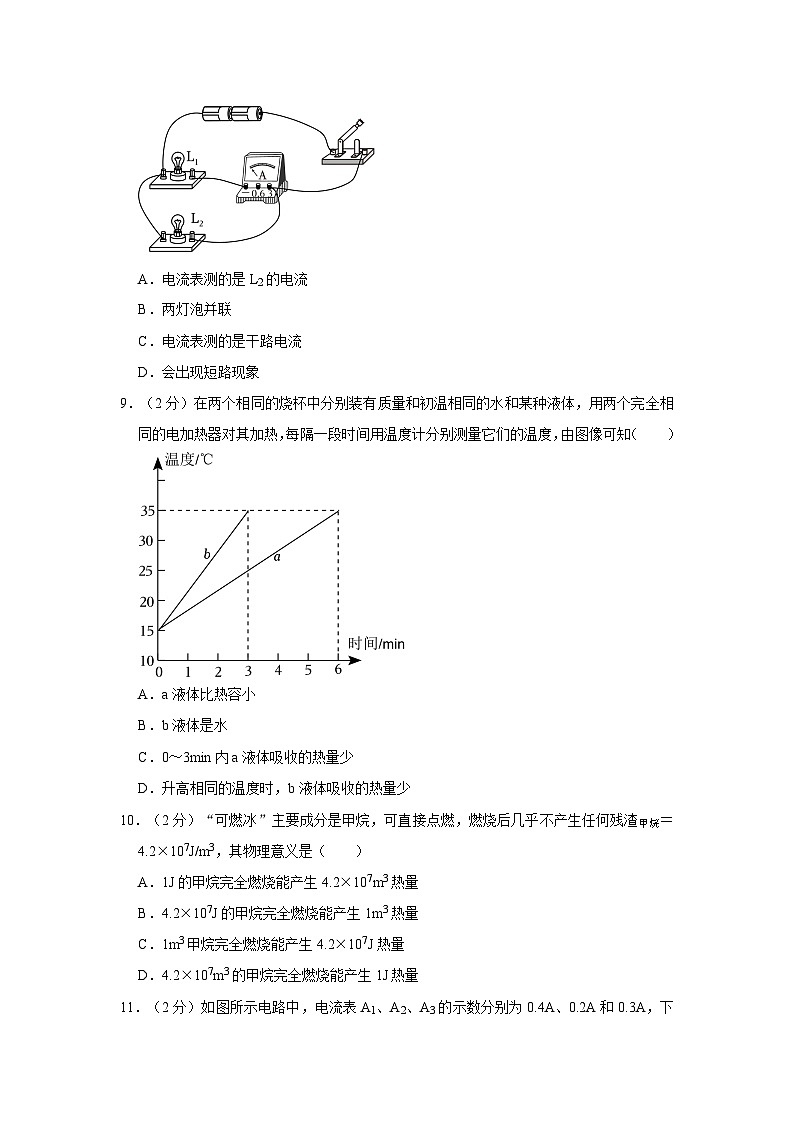

8．（2分）如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．电流表测的是L2的电流
B．两灯泡并联
C．电流表测的是干路电流
D．会出现短路现象
9．（2分）在两个相同的烧杯中分别装有质量和初温相同的水和某种液体，用两个完全相同的电加热器对其加热，每隔一段时间用温度计分别测量它们的温度，由图像可知（ ）
A．a液体比热容小
B．b液体是水
C．0～3min内a液体吸收的热量少
D．升高相同的温度时，b液体吸收的热量少
10．（2分）“可燃冰”主要成分是甲烷，可直接点燃，燃烧后几乎不产生任何残渣甲烷＝4.2×107J/m3，其物理意义是（ ）
A．1J的甲烷完全燃烧能产生4.2×107m3热量
B．4.2×107J的甲烷完全燃烧能产生1m3热量
C．1m3甲烷完全燃烧能产生4.2×107J热量
D．4.2×107m3的甲烷完全燃烧能产生1J热量
11．（2分）如图所示电路中，电流表A1、A2、A3的示数分别为0.4A、0.2A和0.3A，下列说法正确的是（ ）
A．电流表A4的示数为0.9A
B．通过灯L1的电流为0.3A
C．通过灯L2的电流为0.2A
D．通过灯L3的电流为0.1A
12．（2分）下列有关电现象的四幅图的说法，正确的是（ ）
A．甲图中，玻璃棒和丝绸摩擦时，玻璃棒带负电
B．乙图中，在闭合回路中电源的外部电流总是从电源正极流向负极
C．丙图中，两个小灯泡属于同一条电路，是串联关系
D．丁图中，验电器的金属箔片张开，是因为异种电荷相互排斥
二、实验题（每空1分，共16分）
13．（4分）为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。
（1）该实验中必须保持油和水相同的的物理量有： 。
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，水吸收的热量 （选填“大于”或“小于”或“等于”）食用油吸收的热量。
（3）小明认为，该实验没有必要用初始温度相同的水和油，你认为是否合理： （选填“是”或“否”）。
（4）根据表中数据，可得油的比热容为： 。
14．（5分）在“探究串并联电路的电流规律”实验中：
（1）在探究并联电路电流规律实验时，小军连接好图乙的实物图，此时对应测量的是图丙中 （选填“a”或“b”或“c”）的电流，下一步小军想测C灯电流，请你帮他改接电路（只能改一条导线，用×划掉应改动的导线，改动后的导线用虚线表示）。
（2）在测并联电路中的电流时，若小民同学先在丙图的a处测得电路中的电流为1.2A，然后在b、c处测得电流都为0.6A，且支路电流都相等。他的结论 （填“正确”或“错误”），造成这种现象的原因是 。
15．（4分）为了比较酒精与碎纸屑的热值大小，小亮设计了如图所示的实验，分别用不同的燃料给相同质量的水加热。
（1）该实验需要保证酒精和碎纸屑的 相同。
（2）该实验通过 来比较酒精和碎纸屑完全燃烧放出热量的多少。
（3）分析实验数据得出 （选填“酒精”或“碎纸屑”）的热值大。
（4）酒精和碎纸屑的热值之比为： 。
16．（4分）在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，有时只要思考一下，拆除或改接某些导线就能解决问题。如图1是某同学连接的电路。
（1）如果合上开关，将出现 现象（选填“断路”或“短路”）。除了两只灯都不亮以外，还会造成 的不良后果。
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路。请在要拆除的那根线上打上“×”号。
（3）某电流表有两个量程，只知道大量程是0～9A，小量程刻度值未标明，他先用大量程测一较小的电流，其示数如图甲，指针指在图乙的位置。则该电流表的小量程是： 。
三、计算题（每题4分，共16分）
17．（4分）下表列出了几种燃料的热值，单位是J/kg。
（1）完全燃烧1g的酒精可放出热量为多少J？
（2）放出相同的热量，求完全燃烧干木柴与氢气的质量之比。
18．（4分）在如图所示的电路中，当只闭合S1时电流表示数是0.3A，当S1、S2都闭合时电流表示数是0.5A．当S1、S2都闭合时，请你解答下列问题：
（1）通过灯泡L1的电流；
（2）通过灯泡L2的电流。
19．（4分）天然气灶烧水，燃烧0.5m3的天然气，使100kg的水从20℃升高到70℃。已知水的比热容为c＝4.2×103J/（kg•℃），天然气的热值为q＝7.0×107J/m3。求：
（1）水吸收的热量Q吸；
（2）燃气灶的效率η。
20．（4分）今年我省出现大面积干旱，造成农田缺水，严重影响农作物生长，很多地方采用柴油抽水机从江湖中引水灌溉。某柴油抽水机把湖水抬升4.5m流入沟渠，再去灌溉农田。已知在2h内抬升了1600m3的水，此柴油抽水机的效率为40%，柴油的热值为4.5×107J/kg，g取10N/kg，求：
（1）此柴油抽水机2h做了多少有用功？
（2）此柴油抽水机工作2h消耗了多少柴油？
四、综合题：（22题第（2）题4分，其他每项1分，共14分）
21．（2分）如图所示为一柴油机的结构图，该柴油机燃烧2.4kg柴油时，对外做的有用功为2.8×107J，该柴油机的效率为 ，柴油机吸气冲程，吸入的物质是 。（柴油机的热值为3.3×107J/kg）。
22．（6分）阅读下面材料，然后回答问题：据兰州某报纸报道：2011年4月18日，兰州市伏龙坪垃圾场沼气回收与发电利用项目正式开工，年发电量达2.52×1013J。预计可满足兰州1万户～1.5万户居民的生活用电。一位技术人员介绍，垃圾发电过程首先是从垃圾中抽取“天然沼气”并做过滤处理，然后将沼气输送到设置在地面的“沼气发电组”，产生高温，推动汽轮机转动
（1）根据上面的短文，请你将垃圾发电过程中的能量转化填写完整：
化学能 。
（2）项目建成后，每年的发电量相当于多少千克煤炭完全燃烧所释放的能量？（煤的热值为3.0×107J/kg）
23．（2分）图所示的电路中，L1、L2是两只规格不同的小灯泡，当闭合开关S时，
（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是 ；
（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是 。
24．（1分）晶晶同学将两只规格不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，你认为正确的是（ ）
A．发光强的灯泡中的电流大
B．发光暗的灯泡中的电流小
C．两灯中的电流一样大
D．发光暗的灯泡可能接触不好
25．（1分）小丽在实验中用电流表测量电路中的电流，她实际用0～3A的量程进行测量，但是她发现这一量程的刻度不够清楚，你判断她实际电路中的电流值是（ ）
A．0.46 AB．0.82 AC．1.15 AD．2.3 A
26．（1分）如图所示电路中，A处导线直径小于B处导线直径，那么通过A和B处的电流的关系是IA IB。
2023-2024学年内蒙古呼和浩特市新城区启秀中学九年级（上）月考物理试卷
参考答案与试题解析
一、选择题（单选，2分×12，共24分）
1．（2分）关于温度、内能和热量，下列说法正确的（ ）
A．物体温度越低，分子运动越剧烈
B．物体温度越高，含有的热量越多
C．水沸腾时吸收热量，水的内能增加
D．物体的温度为0℃时，其内能为零
【答案】C
【分析】（1）热运动和温度有关，温度越高分子扩散就越快。
（2）热量是个过程量，不能说含有热量，只能说吸收或者放出热量；
（3）液体沸腾的特点：温度达到沸点，不断吸热，温度不变。
（4）内能是指物体内部所有分子热运动的动能和分子势能的总和，任何物体都具有内能。
【解答】解：A、物体温度越高，故A错误；
B、物体的温度越高，不能说含有的热量越多；
C、水沸腾时吸收热量，内能增加；
D、任何物体都具有内能。
故选：C。
2．（2分）下列关于内燃机的说法正确的是（ ）
A．汽车的发动机是内燃机
B．蒸汽机、汽轮机、喷气发动机都是内燃机
C．内燃机工作时，压缩冲程将内能转化为机械能
D．先进的制造技术能将内燃机的效率提高到100%
【答案】A
【分析】（1）内燃机分为汽油机和柴油机。
（2）内燃机是热机的一种，热机的种类分为：①蒸汽机；②内燃机；③汽轮机；④喷气发动机。
（3）压缩冲程：机械能→内能。
（4）使用热机时，真正能转变为对外做的有用功的能量只是燃料燃烧时所释放能量的一部分，热机的效率不能达到100%
【解答】解：A、汽车的发动机是内燃机；
B、蒸汽机、喷气发动机。故B错误；
C、内燃机工作时。故C错误；
D、热机在工作时、燃料不可能完全燃烧，所以热机的效率不可能达到100%；
故选：A。
3．（2分）如图所示四种情景中，能说明电能转化为机械能的是（ ）
A． 植物的光合作用B． 电灯发光
C． 木材燃烧D． 电风扇吹风
【答案】D
【分析】分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。
【解答】解：A、植物的光合作用，不符合题意；
B、电灯消耗电能，只少于10%的能量会成为光；
C、木材燃烧放出大量的热，不符合题意；
D、电风扇消耗电能，将电能转化为机械能。
故选：D。
4．（2分）在如图所示的各电路中，开关闭合后，小灯泡L1、L2都能发光的是（ ）
A．B．
C．D．
【答案】D
【分析】根据电路的组成和电流的路径，可判断各选项中的电路是否符合要求。
【解答】解：A、图中没有电源，不合题意；
B、图中灯泡L1被短路，只有一只灯泡可以工作；
C、图中闭合开关时1被短路，只有一只灯泡可以工作；
D、图中闭合开关时，都发光。
故选：D。
5．（2分）如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示。下列判断正确的是（ ）
A．通过L1的电流为0.7AB．通过L1的电流为1.2A
C．通过L2的电流为1.2AD．通过L2的电流为1.7A
【答案】A
【分析】电流表的内阻很小，电流表在电路中可以看成导线，首先判断两个灯泡是串联还是并联。然后判断两个电流表各测谁的电流，再根据A1的示数，判断A2的量程和示数。最后得出正确结论。
【解答】解：由图可知：把两个电流表看成导线，得出两个灯泡是并联的。
A1串联在干路中，A1测干路电流，A6的示数为1.2A。
A7和L2串联，测L2的电流，A8如果使用0～3A，示数是8.5A，由于并联电路的干路电流等于各支路电流之和2使用3～0.6A，示数是7.5A2的电流是8.5A，故CD错误。
根据串联电路干路电流等于各支路电流之和。所以L1的电流为：I7＝I﹣I2＝1.3A﹣0.5A＝7.7A，故A正确。
故选：A。
6．（2分）爆米花是将玉米粒放入铁锅内，边加热边翻动一段时间后，“砰”的一声变成了玉米花。下列说法正确的是（ ）
A．玉米粒内水分受热膨胀对粒壳做功爆开，水分内能不变
B．玉米粒内水分受热膨胀，粒壳爆开，对外做功，玉米粒内能增加
C．玉米粒主要通过翻动铁锅对其做功，使其内能增加
D．玉米粒主要通过与铁锅间的热传递，使其内能增加
【答案】D
【分析】玉米粒爆开前吸收铁锅的热量，温度升高，内能增加，通过热传递的方式改变了内能；爆开时玉米粒内水分受热膨胀对外做功，内能减小，温度降低，通过做功的方式改变了内能。
【解答】解：A、玉米膨胀，水分内能会减少；
B、玉米膨胀对外做功，不符合题意；
C、玉米爆开前通过热传递增加内能，不符合题意；
D、玉米爆开前通过与铁锅间的热传递增加内能；
故选：D。
7．（2分）2022年4月16日，“神舟十三号”返回舱进入大气层，与大气层摩擦产生高温形成火球进入黑障区（如图），与“火球”的形成相同的是（ ）
A．扬汤止沸B．钻木取火C．釜底抽薪D．炙手可热
【答案】B
【分析】做功和热传递都可以改变物体的内能，做功是能量的转化，热传递是能量的转移，二者在改变物体内能上是等效的。
【解答】解：“火球”的形成是返回舱进入大气层，与大气层摩擦产生高温形成的，使机械能转化为内能。
A、扬汤止沸是通过热传递来改变物体的内能；
B、钻木取火是克服摩擦做功，故B符合题意；
C、釜底抽薪是减少热源，故C不合题意；
D、炙手可热是通过热传递来改变物体的内能。
故选：B。
8．（2分）如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．电流表测的是L2的电流
B．两灯泡并联
C．电流表测的是干路电流
D．会出现短路现象
【答案】B
【分析】分析实物图，得出两灯的连接方式、电流表的作用，对每个选项做出判断。
【解答】解：由图可知，电流从电源正极流出，分为两条支路、灯L1，另一条支路：灯L2，汇合后回到电源负极，则两灯泡并联5的电流，故B正确。
故选：B。
9．（2分）在两个相同的烧杯中分别装有质量和初温相同的水和某种液体，用两个完全相同的电加热器对其加热，每隔一段时间用温度计分别测量它们的温度，由图像可知（ ）
A．a液体比热容小
B．b液体是水
C．0～3min内a液体吸收的热量少
D．升高相同的温度时，b液体吸收的热量少
【答案】D
【分析】（1）实验中，使用相同的加热器，可以通过加热时间的长短来比较吸热多少，这种方法叫转换法。
使相同质量的不同物质升高相同的温度，比较吸收的热量（加热时间），吸收热量多的吸热能力强、比热容大；
（2）使用相同的加热器，在相同的加热时间内吸收的热量相等。
【解答】解：ABD、由图可知，b需要加热3min，说明b液体吸收的热量少，则a的吸热能力强，故a液体是水、D正确。
C、使用相同的加热器，则0～8min内a，故C错误，
故选：D。
10．（2分）“可燃冰”主要成分是甲烷，可直接点燃，燃烧后几乎不产生任何残渣甲烷＝4.2×107J/m3，其物理意义是（ ）
A．1J的甲烷完全燃烧能产生4.2×107m3热量
B．4.2×107J的甲烷完全燃烧能产生1m3热量
C．1m3甲烷完全燃烧能产生4.2×107J热量
D．4.2×107m3的甲烷完全燃烧能产生1J热量
【答案】C
【分析】单位质量或体积的某种燃料完全燃烧放出的热量叫做这种燃料的热值。
【解答】解：甲烷的热值为q甲烷＝4.2×108J/m3，其物理意义是：1m6甲烷完全燃烧能产生4.2×108J热量，故ABD错误。
故选：C。
11．（2分）如图所示电路中，电流表A1、A2、A3的示数分别为0.4A、0.2A和0.3A，下列说法正确的是（ ）
A．电流表A4的示数为0.9A
B．通过灯L1的电流为0.3A
C．通过灯L2的电流为0.2A
D．通过灯L3的电流为0.1A
【答案】D
【分析】由电路图可知，三个灯泡并联，电流表A1、A4测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L1与L2的电流；根据电流表示数及并联电路特点求出通过各灯的电流。
【解答】解：由电路图可知，三个灯泡并联1、A4测干路电流，电流表A2的示数为0.4A，电流表A7测流过灯L2与L3的电流，电流表A3测流过灯L1与L2的电流；
根据并联电路电流规律可知：
I4+I2+I3＝5.4A﹣﹣﹣﹣①
I1+I5＝0.3A﹣﹣﹣﹣②
I6+I3＝0.7A﹣﹣﹣﹣③
由①②可得，I3＝0.2A；
由①③可得，I1＝0.3A；
故I2＝0.6A﹣0.2A＝8.2A。
即通过L1、L5、L3的电流分别是0.2A、0.2A，故ABC错误。
故选：D。
12．（2分）下列有关电现象的四幅图的说法，正确的是（ ）
A．甲图中，玻璃棒和丝绸摩擦时，玻璃棒带负电
B．乙图中，在闭合回路中电源的外部电流总是从电源正极流向负极
C．丙图中，两个小灯泡属于同一条电路，是串联关系
D．丁图中，验电器的金属箔片张开，是因为异种电荷相互排斥
【答案】B
【分析】对照图中的实验和选项中的描述，找出所涉及的物理知识，逐一对选项的说法做出判断即可。
【解答】解：
A、玻璃棒和丝绸摩擦时，丝绸因有了多余电子而带等量的负电；
B、在闭合回路中电源的外部，而电源内部的电流方向与之相反；
C、图中电流有两条路径，是并联关系；
D、用带电体接触验电器的金属球，两片金属箔带同种电荷，故D错误。
故选：B。
二、实验题（每空1分，共16分）
13．（4分）为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。
（1）该实验中必须保持油和水相同的的物理量有： 质量和吸收的热量 。
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，水吸收的热量 大于 （选填“大于”或“小于”或“等于”）食用油吸收的热量。
（3）小明认为，该实验没有必要用初始温度相同的水和油，你认为是否合理： 是 （选填“是”或“否”）。
（4）根据表中数据，可得油的比热容为： 2.2×103J/（kg•℃） 。
【答案】（1）质量和吸收的热量；（2）大于；（3）是；（4）2.2×103J/（kg•℃）。
【分析】（1）（2）（3）我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
比较物质吸热能力的2种方法：使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强；结合表中数据回答；
（4）根据表中数据可知加热6分钟水和食用油升高的温度；根据Q＝cmΔt可知在质量和吸热相同的情况下，比热容与升高的温度之积为一定值，升高的温度与比热容成反比，据此得出油的比热容。
【解答】解：（1）根据转换法，由表中数据可知，则吸热相同；
（2）根据表中数据可知，加热相同时间，故在此实验中，就要给水加热更长的时间，水吸收的热量大于食用油吸收的热量；
（3）根据比较吸热能力的方法，要比较物质升高的温度，是否合理的；
（4）根据表中数据可知，加热6分钟
45℃﹣20℃＝25℃；
食用油升高的温度为
68℃﹣20℃＝48℃；
根据Q＝cmΔt可知，在质量和吸热相同的情况下，升高的温度与比热容成反比
c＝×4.2×103J/（kg•℃）≈2.3×103J/（kg•℃）。
故答案为：（1）质量和吸收的热量；（2）大于；（4）2.6×103J/（kg•℃）。
14．（5分）在“探究串并联电路的电流规律”实验中：
（1）在探究并联电路电流规律实验时，小军连接好图乙的实物图，此时对应测量的是图丙中 a （选填“a”或“b”或“c”）的电流，下一步小军想测C灯电流，请你帮他改接电路（只能改一条导线，用×划掉应改动的导线，改动后的导线用虚线表示）。
（2）在测并联电路中的电流时，若小民同学先在丙图的a处测得电路中的电流为1.2A，然后在b、c处测得电流都为0.6A，且支路电流都相等。他的结论 错误 （填“正确”或“错误”），造成这种现象的原因是 使用相同规格的灯泡进行实验 。
【答案】（1）见解答；（2）错误；使用相同规格的灯泡进行实验。
【分析】（1）分析图可知，电流表处于干路上；电流表应与被测电路串联；
（2）为得出普遍结论，应使用不同规格的实验器材进行多次实验。
【解答】解：（1）由图可知，电流表处于干路上；电流表要测C灯电流，故改接电路如下图所示：
（2）实验时所使用的灯泡规格相同，两支路电流相等，为得出普遍结论。
故答案为：（1）见解答；（2）错误。
15．（4分）为了比较酒精与碎纸屑的热值大小，小亮设计了如图所示的实验，分别用不同的燃料给相同质量的水加热。
（1）该实验需要保证酒精和碎纸屑的 质量 相同。
（2）该实验通过 水升高的温度 来比较酒精和碎纸屑完全燃烧放出热量的多少。
（3）分析实验数据得出 酒精 （选填“酒精”或“碎纸屑”）的热值大。
（4）酒精和碎纸屑的热值之比为： 55：34 。
【答案】（1）质量；（2）水升高的温度；（3）酒精；（4）55：34
【分析】（1）根据控制变量法分析；
（2）（3）燃料的热值大小不能直接测量，需要通过液体吸收热量的多少来体现燃料燃烧放出热量的多少，这里用到的是转换法；
而液体吸收热量的多少跟液体的质量和升高的温度有关，因此为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小；
（4）根据Q吸＝cmΔt和Q放＝mq分析。
【解答】解：（1）由控制变量法可知，为了比较酒精与碎纸屑的热值大小；
（2）该实验通过水升高的温度来比较酒精和碎纸屑完全燃烧放出热量的多少，采用了转换法；
（3）由表中数据可知，酒精完全燃烧使水温升高55℃，说明酒精的热值大；
（4）酒精完全燃烧使水温升高55℃，碎纸屑完全燃烧使水温升高34℃，比热容相同吸＝cmΔt可知，两次情况下水吸收的热量之比为55℃：34℃＝55：34；
燃料放出的热量等于水吸收的热量，所以酒精和碎纸屑放出的热量之比等于水吸收的热量之比；两种燃料的质量相同放＝mq可知，
酒精和碎纸屑的热值之比为：55：34。
故答案为：（1）质量；（2）水升高的温度；（4）55：34。
16．（4分）在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，有时只要思考一下，拆除或改接某些导线就能解决问题。如图1是某同学连接的电路。
（1）如果合上开关，将出现 短路 现象（选填“断路”或“短路”）。除了两只灯都不亮以外，还会造成 烧坏电流表和电源 的不良后果。
（2）对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路。请在要拆除的那根线上打上“×”号。
（3）某电流表有两个量程，只知道大量程是0～9A，小量程刻度值未标明，他先用大量程测一较小的电流，其示数如图甲，指针指在图乙的位置。则该电流表的小量程是： 0～3A 。
【答案】（1）短路；烧坏电流表和电源；
（2）见解答图；
（3）0～3A。
【分析】（1）电流表的电阻很小，在电路中相当于导线；用导线直接连接用电器的两端，叫用电器短路；电源短路是指电源两极不经过用电器直接连通的电路，会损坏电源。
（2）把几个用电器首尾相接，连入电路就是串联。
（3）在大量程上读出示数，用小量程测量同一电流，示数相同，据此确定小量程的分度值，进而得出小量程。
【解答】解：（1）合上开关后，电流从电源正极流出、电流表，两灯被短路；由于电流表的电阻很小，此时发生电源短路；
（2）如下图所示，可以拆除两个灯泡之间右边的连线，为串联；
（3）由题意和图甲可知，电流表大量程是0～9A，分度值是4.5A；由于用电流表的两个量程测量同一电流，小量程测量时的示数也是1.7A；
在图乙中示数为1.5A，分为8个小格，所以大量程的分度值是小量程分度值的3倍，小量程为0～3A。
故答案为：（1）短路；烧坏电流表和电源；
（2）如图所示；
（3）0～3A。
三、计算题（每题4分，共16分）
17．（4分）下表列出了几种燃料的热值，单位是J/kg。
（1）完全燃烧1g的酒精可放出热量为多少J？
（2）放出相同的热量，求完全燃烧干木柴与氢气的质量之比。
【答案】（1）完全燃烧1g的酒精可放出热量为3×104J；
（2）放出相同的热量，求完全燃烧干木柴与氢气的质量之比为35：3
【分析】（1）1kg某种燃料完全燃烧放出的热量叫做这种燃料的热值；根据Q放＝mq以及变形公式即可求出酒精放出的热量；
（2）根据Q放＝mq求出完全燃烧干木柴与氢气的质量之比。
【解答】解：（1）完全燃烧1g＝0.001kg的酒精可放出的热量：Q放＝mq＝8.001kg×3.0×103J/kg＝3×104J；
（2）放出相同的热量，完全燃烧干木柴与氢气的质量比：
根据Q木＝m木q木、Q氢＝m氢q氢和Q氢＝Q木可知：＝＝＝。
答：（1）完全燃烧1g的酒精可放出热量为2×104J；
（2）放出相同的热量，求完全燃烧干木柴与氢气的质量之比为35：3。
18．（4分）在如图所示的电路中，当只闭合S1时电流表示数是0.3A，当S1、S2都闭合时电流表示数是0.5A．当S1、S2都闭合时，请你解答下列问题：
（1）通过灯泡L1的电流；
（2）通过灯泡L2的电流。
【答案】见试题解答内容
【分析】（1）只闭合开关S1时，只有灯泡L1接入电路，此时电流表示数是流过灯泡L1的电流；
（2）当S1、S2都闭合时，两个灯泡并联，电流表测的是总电流，利用并联电路中电流的规律可计算通过灯泡L2的电流。
【解答】解：（1）由电路图知，只闭合开关S1时，只有灯泡L1接入电路，此时电流表示数是流过灯泡L4的电流，故通过灯泡L1的电流为I1＝8.3A；
（2）当S1、S4都闭合时，两个灯泡并联，故干路电流为I＝0.5A2的电流为I2＝I﹣I1＝3.5A﹣0.4A＝0.2A。
答：（1）通过灯泡L6的电流为0.3A；
（2）通过灯泡L3的电流为0.2A。
19．（4分）天然气灶烧水，燃烧0.5m3的天然气，使100kg的水从20℃升高到70℃。已知水的比热容为c＝4.2×103J/（kg•℃），天然气的热值为q＝7.0×107J/m3。求：
（1）水吸收的热量Q吸；
（2）燃气灶的效率η。
【答案】（1）水吸收的热量为2.1×107J；
（2）燃气灶的效率为60%。
【分析】（1）知道水的比热容和温度的变化，根据公式Q吸＝cmΔt求出水吸收的热量；
（2）知道完全燃烧天然气的体积，根据Q放＝Vq求出完全燃烧释放的热量；
水吸收的热量跟天然气完全燃烧放出的热量之比即为燃气灶的效率。
【解答】解：（1）水吸收的热量：
Q吸＝cmΔt＝4.2×108J/（kg•℃）×100kg×50℃＝2.1×108J；
（2）0.5m3的天然气完全燃烧放出的热量：
Q放＝Vq＝0.5m6×7.0×108J/m3＝3.6×107J；
燃气灶的效率：
η＝×100%＝。
答：（1）水吸收的热量为7.1×107J；
（2）燃气灶的效率为60%。
20．（4分）今年我省出现大面积干旱，造成农田缺水，严重影响农作物生长，很多地方采用柴油抽水机从江湖中引水灌溉。某柴油抽水机把湖水抬升4.5m流入沟渠，再去灌溉农田。已知在2h内抬升了1600m3的水，此柴油抽水机的效率为40%，柴油的热值为4.5×107J/kg，g取10N/kg，求：
（1）此柴油抽水机2h做了多少有用功？
（2）此柴油抽水机工作2h消耗了多少柴油？
【答案】（1）此柴油抽水机2h做的有用功为7.2×107J；
（2）此柴油抽水机工作2h消耗了4kg的柴油；
【分析】柴油抽水机2h做的有用功就是将1600m3的水抬升4.5m的高度，由m＝ρV算出质量，再由G＝mg算出重力。再由功的公式算出功。
由有用功和抽水机的效率算出总功，也就是消耗的总能量，再由Q放＝mq求出消耗柴油的质量。
【解答】解：（1）柴油抽水机将1600m3的水抬升4.4m的高度做的有用功：W有用＝Gh＝m水gh＝ρVgh＝1.0×102kg/m3×1600m3×10N/kg×7.5m＝7.8×107J
（2）由η＝可得放＝＝＝1.8×108J。
此柴油抽水机工作2h消耗的柴油：m柴油＝＝＝8kg。
答：（1）此柴油抽水机2h做的有用功为7.5×107J；
（2）此柴油抽水机工作2h消耗了6kg的柴油；
四、综合题：（22题第（2）题4分，其他每项1分，共14分）
21．（2分）如图所示为一柴油机的结构图，该柴油机燃烧2.4kg柴油时，对外做的有用功为2.8×107J，该柴油机的效率为 35.4% ，柴油机吸气冲程，吸入的物质是 空气 。（柴油机的热值为3.3×107J/kg）。
【答案】见试题解答内容
【分析】（1）根据Q放＝mq计算出柴油完全燃烧放出的热量；热机效率是热机用来做有用功的能量与燃料完全燃烧放出的热量之比，根据η＝×100%计算出柴油机的热机效率；
（2）掌握柴油机与汽油机在吸气冲程吸入物质的差别，汽油机吸入的是空气和汽油的混合物；柴油机吸入的是空气。
【解答】解：
（1）柴油完全燃烧放出的热量：
Q放＝mq＝2.4kg×5.3×107J/kg＝8.92×107J；
柴油机的效率：
η＝＝×100%≈35.4%；
（2）柴油机的吸气冲程，吸入的是空气。
故答案为：35.7%；空气。
22．（6分）阅读下面材料，然后回答问题：据兰州某报纸报道：2011年4月18日，兰州市伏龙坪垃圾场沼气回收与发电利用项目正式开工，年发电量达2.52×1013J。预计可满足兰州1万户～1.5万户居民的生活用电。一位技术人员介绍，垃圾发电过程首先是从垃圾中抽取“天然沼气”并做过滤处理，然后将沼气输送到设置在地面的“沼气发电组”，产生高温，推动汽轮机转动
（1）根据上面的短文，请你将垃圾发电过程中的能量转化填写完整：
化学能 内能 机械能 电能 。
（2）项目建成后，每年的发电量相当于多少千克煤炭完全燃烧所释放的能量？（煤的热值为3.0×107J/kg）
【答案】（1）内能；机械能；电能；（2）项目建成后，每年的发电量相当于8.4×109kg煤炭完全燃烧所释放出来的能量
【分析】（1）热机工作时靠燃料的化学能通过燃烧转化为内能，又通过机器做功，把内能转化为机械能，然合带动发电机发电，使机械能转化为电能。
（2）已知每年的发电量和煤的热值，根据公式Q＝qm可求完全燃烧煤炭的质量。
【解答】解：（1）燃料的化学能通过燃烧转化为内能，又通过机器做功，然合带动发电机发电。
（2）Q放＝2.52×1013J；
燃烧煤炭的质量m＝＝＝8.4×104kg。
故答案为：（1）内能；机械能；（2）项目建成后9kg煤炭完全燃烧所释放出来的能量。
23．（2分）图所示的电路中，L1、L2是两只规格不同的小灯泡，当闭合开关S时，
（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是 L2短路 ；
（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是 电流表没有调零 。
【答案】见试题解答内容
【分析】（1）根据串联电路的特点和短路、断路故障进行分析；
（2）串联电路处处电流相等。
【解答】解：（1）从图中可以看出，灯泡电流表顺次连接，L1亮，说明电路不是断路，L2不亮，说明L4被短路。
（2）因为电流表A1和A2都测量串联电路电流，所以电流表A7和A2的示数应该相等，发现电流表A1和A7的示数不相等，则可能是电流表没有调零或电流表不准。
故答案为：L2短路；电流表没有调零。
24．（1分）晶晶同学将两只规格不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，你认为正确的是（ ）
A．发光强的灯泡中的电流大
B．发光暗的灯泡中的电流小
C．两灯中的电流一样大
D．发光暗的灯泡可能接触不好
【答案】C
【分析】串联电路的特点：串联电路中，各处电流相同。
【解答】解：两个灯泡串联接在电源上，由串联电路的特点知；它们的亮度不同是由它们的实际功率不同（或电阻不同）造成的。
故选：C。
25．（1分）小丽在实验中用电流表测量电路中的电流，她实际用0～3A的量程进行测量，但是她发现这一量程的刻度不够清楚，你判断她实际电路中的电流值是（ ）
A．0.46 AB．0.82 AC．1.15 AD．2.3 A
【答案】D
【分析】根据大量程与小量程的关系，小量程的分度值为0.02A，大量程的分度值为0.1A，则指针偏转角度相同时，大量程的读数是小量程读数的5倍。
【解答】解：因为3A是0.3A的5倍，大量程的分度值为0.5A是小量程的分度值为0.02A的5倍，
7～0.6A的量程中读出指针的示数是8.46A，则0～3A的读数应为5×0.46A＝2.8A。
故选：D。
26．（1分）如图所示电路中，A处导线直径小于B处导线直径，那么通过A和B处的电流的关系是IA ＝ IB。
【答案】见试题解答内容
【分析】串联电路的电流特点：串联电路中电流处处相等。
【解答】解：由图知，A导线与B导线串联，通过它们的电流相等。
故答案为：＝。物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
燃料种类
加热前水的温度/℃
燃料完全燃烧后水的温度/℃
水的温度的变化量/℃
酒精
28
83
55
碎纸屑
28
62
34
干木柴
无烟煤
酒精
煤油
氢气
1.2×107
3.4×107
3.0×107
4.6×107
1.4×108
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
燃料种类
加热前水的温度/℃
燃料完全燃烧后水的温度/℃
水的温度的变化量/℃
酒精
28
83
55
碎纸屑
28
62
34
干木柴
无烟煤
酒精
煤油
氢气
1.2×107
3.4×107
3.0×107
4.6×107
1.4×108
