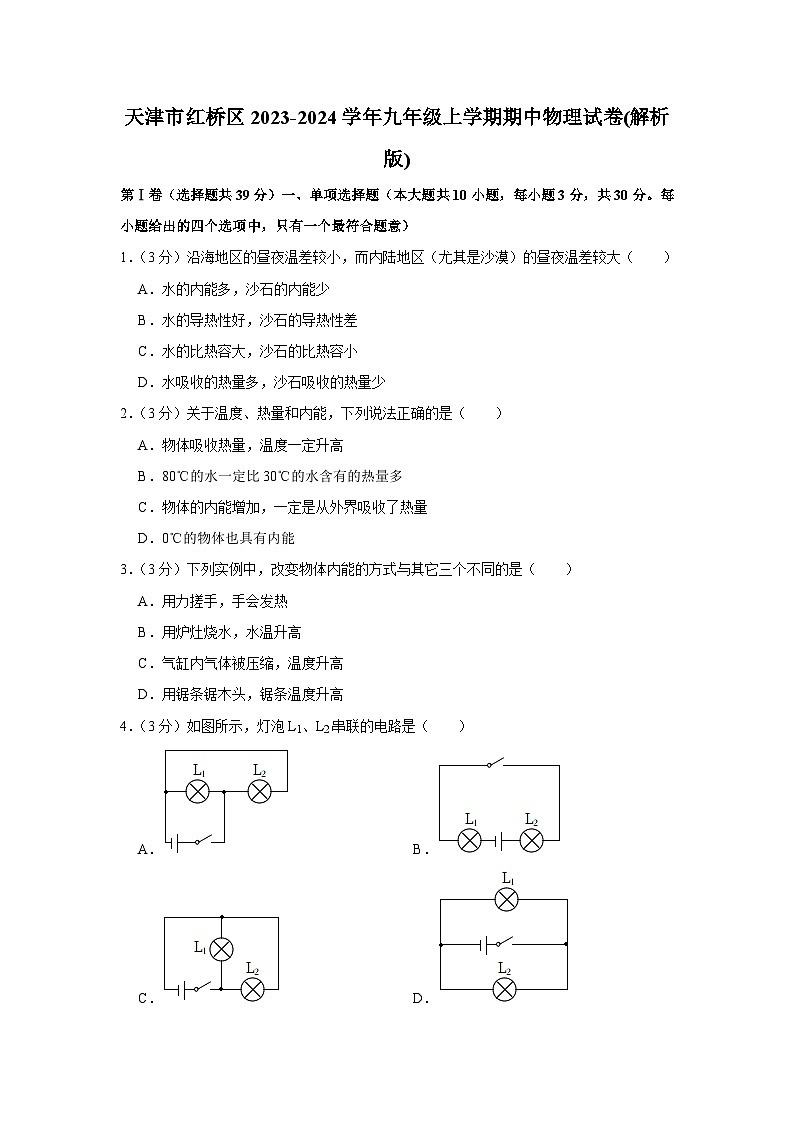

天津市红桥区2023-2024学年九年级上学期期中物理试卷

这是一份天津市红桥区2023-2024学年九年级上学期期中物理试卷，共3页。试卷主要包含了单项选择题，多项选择题，填空题等内容，欢迎下载使用。
1．（3分）沿海地区的昼夜温差较小，而内陆地区（尤其是沙漠）的昼夜温差较大（ ）
A．水的内能多，沙石的内能少
B．水的导热性好，沙石的导热性差
C．水的比热容大，沙石的比热容小
D．水吸收的热量多，沙石吸收的热量少
2．（3分）关于温度、热量和内能，下列说法正确的是（ ）
A．物体吸收热量，温度一定升高
B．80℃的水一定比30℃的水含有的热量多
C．物体的内能增加，一定是从外界吸收了热量
D．0℃的物体也具有内能
3．（3分）下列实例中，改变物体内能的方式与其它三个不同的是（ ）
A．用力搓手，手会发热
B．用炉灶烧水，水温升高
C．气缸内气体被压缩，温度升高
D．用锯条锯木头，锯条温度升高
4．（3分）如图所示，灯泡L1、L2串联的电路是（ ）
A．B．
C．D．

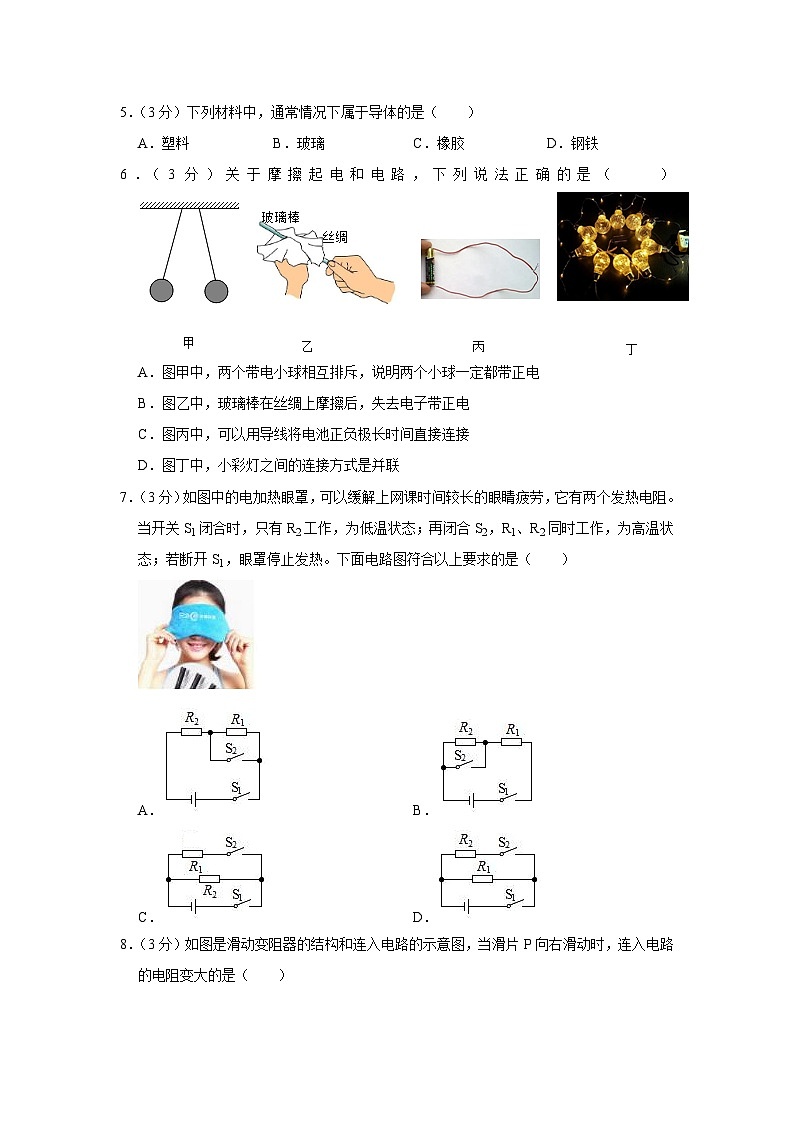

5．（3分）下列材料中，通常情况下属于导体的是（ ）
A．塑料B．玻璃C．橡胶D．钢铁
6．（3分）关于摩擦起电和电路，下列说法正确的是（ ）
A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
7．（3分）如图中的电加热眼罩，可以缓解上网课时间较长的眼睛疲劳，它有两个发热电阻。当开关S1闭合时，只有R2工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下面电路图符合以上要求的是（ ）
A．B．
C．D．

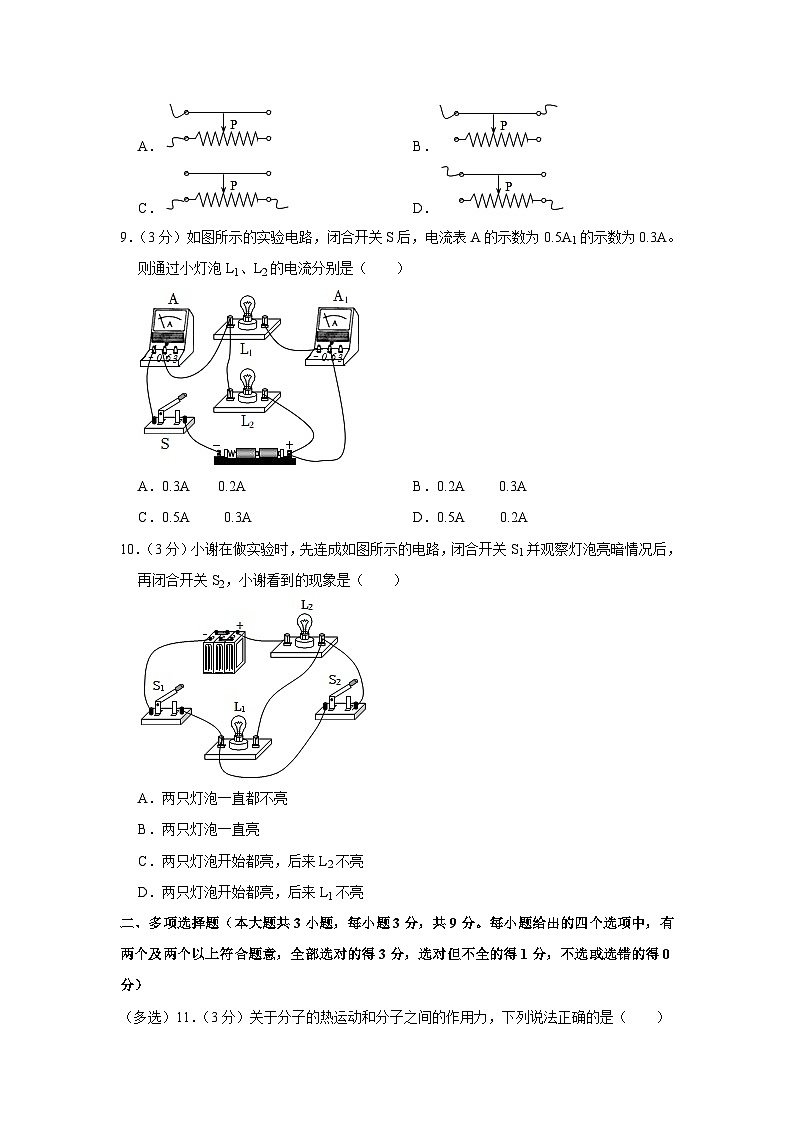

8．（3分）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是（ ）
A．B．
C．D．
9．（3分）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A1的示数为0.3A。则通过小灯泡L1、L2的电流分别是（ ）
A．0.3A 0.2AB．0.2A 0.3A
C．0.5A 0.3AD．0.5A 0.2A
10．（3分）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（ ）
A．两只灯泡一直都不亮
B．两只灯泡一直亮
C．两只灯泡开始都亮，后来L2不亮
D．两只灯泡开始都亮，后来L1不亮
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，有两个及两个以上符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
（多选）11．（3分）关于分子的热运动和分子之间的作用力，下列说法正确的是（ ）
A．扩散现象说明分子是运动的
B．固体之间也可以发生扩散现象
C．液体很难被压缩，是由于液体分子间存在引力
D．固体很难被拉伸，说明固体分子间存在引力
（多选）12．（3分）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流
B．电流表A2的示数比A1的小
C．灯L1被短路时，L2正常发光
D．仅断开S1只有一个表有示数
（多选）13．（3分）在如图所示的电路中，开关S闭合后下列所列的各种情况中正确的是（ ）
A．电路中甲表和乙表可以同时是电流表
B．如甲、乙、丙是电压表，当S1闭合后U丙＝U甲+U乙
C．如甲是电压表，乙、丙电流表，S1断开形成串联电路
D．如果电路是并联电路，则乙表的示数大于丙表的示数
第Ⅱ卷（非选择题共61分）三、填空题（本大题共6小题，每小题4分，共24分）
14．（4分）如图所示，图A、B、C、D是四冲程汽油机的工作示意图，图E、F是演示实验的示意图。B图是 冲程，与它原理相同的是 图所示的演示实验。
15．（4分）我国家庭照明电路的电压为 V；家里的电灯、电视、电冰箱等家用电器的连接方式是 的（填“串联”或“并联”）。
16．（4分）把两滴墨水分别同时滴入盛有冷水和热水的两个玻璃杯中，实验过程及现象如图所示，分析可知物体的温度越高 。若将冷水倒掉一些，对比原来这杯冷水，杯中剩余冷水的内能 。
17．（4分）如图甲所示的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图乙所示，则L2两端的电压U2＝ V，电源电压U＝ V。
18．（4分）甲、乙、丙三个带电小球，已知甲带负电，甲和乙相互吸引，则丙带 电；一台内燃机运行时各种能量损耗大致为：气缸散热损失占25%，废气带走的能量占30%，则它的机械效率为 。
19．（4分）某段导体接在3V的电源上时，电阻为10Ω，若将它接在6V的电源上 Ω。若加在它两端的电压为0，则它的电阻为 Ω。
四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20．（5分）小明在燃气灶上煲汤，将质量为2kg、初始温度为20℃的汤，升高了80℃3J/（kg•℃）]
21．（6分）如图所示，R1＝30Ω，R2＝10Ω，闭合开关后，电流表的示数为0.2A．求：
（1）电源电压；
（2）电路总电流。
22．（6分）在探究电阻一定时电流与电压关系的实验中：
（1）请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接：
（2）实验过程中得到的部分数据如下表所示。第3次测时，电流表的示数如图丙所示，请将该数据填入表格中
（3）在图丁中的坐标轴上标出适当的标度，把上表中的数据在坐标系中描点并连线。
23．（6分）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：
（1）电流表的示数I；
（2）电源两端的电压U。
24．（6分）小薛和小程同学做“探究并联电路中电流规律”的实验。实验电路如图1所示。请你帮他们完成下列内容：
（1）①小薛同学在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，他忘了 。
②他准备测量A处的电流时，开关闭合后，发现电流表的指针偏转如图2所示 。
③排除故障后，他用电流表分别测出A、B、C处的电流，如表：
分析表中数据，可以初步得出的结论是： 。（用公式表示）
④他测完一组数据后，接下来应该做的是 （填写字母）
A.整理器材，结束实验
B.多次断开、闭合开关，再记录几组数据
C.换用不同规格的小灯泡，再测出几组数据
D.换用电流表的另一量程，再测出一组数据
（2）小程同学实验时，用电流表测量C处的电流，闭合开关后，现将灯L1拧下，则观察到灯L2 （选填“会”、“不会”）发光，电流表示数将 （选填“变大”、“不变”或“变小”）。
25．（8分）小禹在复习“探究导体的电阻与哪些因素有关”的实验时，产生了一些疑惑；实验中为什么选择不常见的镍铬合金作为研究的导体，小禹决定进行实验验证；
（1）为了能够更好地反映出电阻的变化，小禹可以在如图所示的电路中接入 ，且与研究导体 联。
（2）连接电路时，开关必须处于 状态。
（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变 。
（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录 作为研究导体，实验现象不明显。不明显之处是： 。
（5）通过实验，小禹解开了心中的疑惑，并进一步理解了滑动变阻器的原理及其在电学实验中的作用，将电阻R由5Ω换成10Ω后，滑动变阻器的滑片应该向 （选填“上”或“下”）端移动，以起到使电阻R两端电压 的作用。
参考答案与试题解析
第Ⅰ卷（选择题共39分）一、单项选择题（本大题共10小题，每小题3分，共30分。每小题给出的四个选项中，只有一个最符合题意）
1．（3分）沿海地区的昼夜温差较小，而内陆地区（尤其是沙漠）的昼夜温差较大（ ）
A．水的内能多，沙石的内能少
B．水的导热性好，沙石的导热性差
C．水的比热容大，沙石的比热容小
D．水吸收的热量多，沙石吸收的热量少
【分析】因为沙子的比热容比水的小，白天，相同质量的不同物质，吸收相同的热量后，比热容小的温度升高的多；夜晚，相同质量的不同物质放出相同的热量后，比热容小的温度下降的多，气温较低，据此回答产生这种气候的原因。
【解答】解：因为沙子的比热容较小、水的比热容较大，吸收热量后，气温较高，放出热量后，气温较低，而内陆地区（尤其是沙漠）的昼夜温差较大。
故选：C。
【点评】本题是“比热容知识”的一个应用，我们要学会使用所学物理知识来解释我们生活中的有关现象。
2．（3分）关于温度、热量和内能，下列说法正确的是（ ）
A．物体吸收热量，温度一定升高
B．80℃的水一定比30℃的水含有的热量多
C．物体的内能增加，一定是从外界吸收了热量
D．0℃的物体也具有内能
【分析】（1）内能与物体的质量、温度以及状态有关；
（2）热量是过程量，就是说，热量只存在于热传递过程中，只能说吸收或放出热量，热量传递等；
（3）改变物体内能的两种方式：做功和热传递，改变物体内能的两种方法是等效的；
（4）任何物体都有内能。
【解答】解：
A、0℃的冰变成0℃的水，吸收热量，故A错误；
B、热量是过程量，故B错误；
C、物体内能增加，也可能是有物体对它做了功；
D、任何物体都有内能，故D正确。
故选：D。
【点评】本题主要考查学生对影响内能因素的掌握、改变内能的两种方式以及晶体熔化的特点的认识，是综合题。
3．（3分）下列实例中，改变物体内能的方式与其它三个不同的是（ ）
A．用力搓手，手会发热
B．用炉灶烧水，水温升高
C．气缸内气体被压缩，温度升高
D．用锯条锯木头，锯条温度升高
【分析】改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分，其实质是能的转移。
【解答】解：
A、用力搓手，这是通过做功的方式增加内能的；
B、用炉灶烧水，这是通过热传递的方式增加内能的；
C、气缸内气体被压缩，空气的温度升高；
D、锯木头时锯条发烫，属于做功改变物体内能。
ACD都是通过做功的方式改变内能的，B是通过热传递的方式改变内能的。
故选：B。
【点评】本题考查了改变物体内能有两种方式，结合生活实际解决问题。
4．（3分）如图所示，灯泡L1、L2串联的电路是（ ）
A．B．
C．D．
【分析】闭合开关后，电流只有一条通路的属于串联电路，分析各个选项即可得出正确选项。
【解答】解：A、闭合开关，属于并联；
B、闭合开关，属于串联；
CD、闭合开关，属于并联。
故选：B。
【点评】本题考查串并联电路的辨别，掌握串并联电路的特点是解答本题的关键。
5．（3分）下列材料中，通常情况下属于导体的是（ ）
A．塑料B．玻璃C．橡胶D．钢铁
【分析】容易导电的物体是导体，常见的导体包括：人体、大地、各种金属、酸碱盐的水溶液等。
不容易导电的物体是绝缘体，常见的绝缘体包括：塑料、玻璃、橡胶、陶瓷、干木材等。
【解答】解：A、塑料不容易导电，故A不符合题意。
B、玻璃不容易导电，故B不符合题意。
C、橡胶不容易导电，故C不符合题意。
D、钢铁是金属，故D符合题意。
故选：D。
【点评】此题考查了对导体和绝缘体的辨别，属于识记的内容，比较简单。
6．（3分）关于摩擦起电和电路，下列说法正确的是（ ）
A．图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B．图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C．图丙中，可以用导线将电池正负极长时间直接连接
D．图丁中，小彩灯之间的连接方式是并联
【分析】（1）两个带电物体相互排斥，有两种可能：①都带正电；②都带负电；
（2）摩擦起电的实质是电荷的转移，得电子的物质带负电，失去电子的物质带正电；
（3）电流不通过用电器直接接通叫做短路。发生短路时，因电流过大往往引起电源、用电器损坏或火灾；
（4）联电路电流只有一条路径，各处电流相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等。
【解答】解：A、图甲中，有两种可能：①都带正电，故A错误；
B、图乙中，玻璃棒失去电子，故B正确；
C、图丙中，会使电源短路，容易造成电源烧毁甚至火灾；
D、图丁中，因此连接方式是串联。
故选：B。
【点评】本题考查的内容较多，包括电荷间的相互作用规律、摩擦起电的实质、电路在连接时应注意的事项和串并联电路的判断等，都属于电学的基本常识，是我们必须熟知的。
7．（3分）如图中的电加热眼罩，可以缓解上网课时间较长的眼睛疲劳，它有两个发热电阻。当开关S1闭合时，只有R2工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下面电路图符合以上要求的是（ ）
A．B．
C．D．
【分析】由题意可知，只闭合S1时，R2工作，为低温状态，再闭合S2后，R1、R2同时工作，为高温状态，说明R2可以独立工作、R1和R2可以同时工作，即两电阻并联；断开S1时，眼罩停止发热，说明开关S1位于干路，开关S2位于R1支路，结合并联电阻的规律及P＝分析回答。
【解答】解：经分析可知，R1、R2并联，开关S2位于干路，开关S2位于R1支路上。
A、由电路图可知3闭合时，R1与R2同时工作，再闭合S6后，R1短路，只有R2工作，故A不符合题意；
B、由电路图可知4闭合时，R1与R2同时工作，再闭合S6后，R2短路，只有R1工作，故B不符合题意；
C、由电路图可知7闭合时，只有R2工作，再闭合S2后，R7、R2同时工作（两电阻并联），因并联电阻小于其中任一电阻，故开关S6闭合时，功率较小；
再闭合S2后，功率较大，故C符合题意；
D、由电路图可知1闭合时，只有R7工作；再闭合S2后，R1、R6并联同时工作，故D不符合题意。
故选：C。
【点评】本题考查了电路图的设计及并联电阻的规律及电功率公式的运用，根据题意得出两电阻的连接方式和开关的位置是关键。
8．（3分）如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变大的是（ ）
A．B．
C．D．
【分析】（1）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，接入电路的电阻丝就是下面被连接的接线柱与滑片P之间的部分。
（2）当滑片滑动时，接入电路的电阻丝变长，则电阻变大，变短则电阻变小。
【解答】解：A、滑片向右移动时，滑动变阻器连入电路的电阻变大；
B、滑动变阻器同时接上面两个接线柱，移动滑片，故B错误；
C、滑动变阻器同时接下面两个接线柱，移动滑片，故C错误；
D、向右移动滑片时，接入电路的滑动变阻器阻值变小；
故选：A。
【点评】本题考查了滑动变阻器的使用，知道滑动变阻器的原理、分析清楚图示滑动变阻器即可正确解题。
9．（3分）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A1的示数为0.3A。则通过小灯泡L1、L2的电流分别是（ ）
A．0.3A 0.2AB．0.2A 0.3A
C．0.5A 0.3AD．0.5A 0.2A
【分析】由电路图可知，两灯泡并联，电流表A测干路的电流，电流表A1测灯L1的电流；由并联电路的特点求出流过小灯泡L1上的电流。
【解答】解：因为两灯泡并联，电流表A测干路的电流1测灯L1的电流，并联电路中干路电流等于各支路电流之和，
所以流过灯泡L7的电流：I2＝IA﹣IA1＝4.5A﹣0.8A＝0.2A。
故通过灯泡L3的电流是0.3A；通过灯泡L2的电流是0.2A；
故选：A。
【点评】分析清楚电路结构、熟练应用并联电路的电流特点可以正确解题。
10．（3分）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（ ）
A．两只灯泡一直都不亮
B．两只灯泡一直亮
C．两只灯泡开始都亮，后来L2不亮
D．两只灯泡开始都亮，后来L1不亮
【分析】根据电路的连接情况，判断出电流的流向，再结合闭合不同开关时，电路的状态变化，对其工作情况做出判断。
【解答】解：读图可知，当只闭合S1时，两灯泡串联，当再闭合S2时，灯L5被短路，只有灯L2工作，所以后来L1不亮，L5亮。
故选：D。
【点评】本题主要考查对电路连接情况的认识，能根据电路的连接，判断电路的工作情况，是我们应该熟练掌握的能力之一。
二、多项选择题（本大题共3小题，每小题3分，共9分。每小题给出的四个选项中，有两个及两个以上符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
（多选）11．（3分）关于分子的热运动和分子之间的作用力，下列说法正确的是（ ）
A．扩散现象说明分子是运动的
B．固体之间也可以发生扩散现象
C．液体很难被压缩，是由于液体分子间存在引力
D．固体很难被拉伸，说明固体分子间存在引力
【分析】（1）一切物质的分子都在不停地做无规则运动；
（2）不同物质相互接触时，分子彼此进入对方的现象叫扩散现象，扩散现象可以发生在气体之间、液体之间、固体之间；
（3）分子间同时存在相互的引力和斥力；
【解答】解：
A、不同物质相互接触时，扩散现象说明分子在不停地做无规则运动；
B、长期堆放煤的墙角，墙角变成黑色，冲刷不干净，说明固体之间也可以发生扩散现象；
C、液体很难被压缩，故C错误；
D、固体很难被拉伸，但同时还存在斥力。
故选：AB。
【点评】本题考查了学生对分子动理论的认识，属于基础题目。
（多选）12．（3分）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（ ）
A．电流表A1只测量灯L2的电流
B．电流表A2的示数比A1的小
C．灯L1被短路时，L2正常发光
D．仅断开S1只有一个表有示数
【分析】分析电路图，先确定两灯的连接方式、两电流表和两开关的位置，再根据串联或并联电路的特点分析判断。
【解答】解：由图可知，L1、L2并列连接，为并联5在干路上，控制整个电路1与L1在一条支路，控制L8；电流表A1在干路上，测量干路中的电流2与L3在一条支路，测量通过L1的电流。
A、电流表A1在干路上，测量干路中的电流；
B、电流表A7测量通过L1的电流，电流表A1测量干路中的电流，A3的示数大于A2的示数，故B正确；
C、灯L1被短路时，L4也短路，不能正常工作。
D、仅断开S1，灯L1被断路，电流表A6测量通过L1的电流，此时没有示数1测量干路中的电流，有示数。
故选：BD。
【点评】本题考查了并联电路的电流和电压特点，分析电路图、确定电路的连接方式和电流表的位置是关键。
（多选）13．（3分）在如图所示的电路中，开关S闭合后下列所列的各种情况中正确的是（ ）
A．电路中甲表和乙表可以同时是电流表
B．如甲、乙、丙是电压表，当S1闭合后U丙＝U甲+U乙
C．如甲是电压表，乙、丙电流表，S1断开形成串联电路
D．如果电路是并联电路，则乙表的示数大于丙表的示数
【分析】（1）根据短路现象分析；
（2）如甲、乙、丙是电压表，判定电路的连接方式，根据串联电路的电压特点分析；
（3）如甲是电压表，乙、丙电流表，根据电路的组成判定其连接方式；
（4）电路为并联电路时，判定甲乙丙各是哪种电表，然后根据并联电路的电流特点分析。
【解答】解：
A、电路中甲表和乙表可以同时是电流表，开关S闭合后，故A错误；
B、如甲、乙，当S1闭合后，该电路为串联电路2两端的电压，乙测量的是R8两端的电压，丙测量的是电源两端的电压，
根据串联电路的电压关系可知，U丙＝U甲+U乙，故B正确；
C、如甲是电压表，乙，S1断开后，电流的路径有两条，故C错误；
D、要使该电路为并联电路，故甲是电压表，乙，乙测的是干路中的电流1的电流，
根据并联电路电流特点可知，干路中的电流等于各支路电流之和，故D正确。
故选：BD。
【点评】本题考查了电路的判定、串并联电路的电流和电压的特点，明确电路的连接方式是解题的关键。
第Ⅱ卷（非选择题共61分）三、填空题（本大题共6小题，每小题4分，共24分）
14．（4分）如图所示，图A、B、C、D是四冲程汽油机的工作示意图，图E、F是演示实验的示意图。B图是 压缩 冲程，与它原理相同的是 E 图所示的演示实验。
【分析】（1）判断汽油机的四个冲程，先看进气门和排气门的关闭情况，进气门打开的是吸气冲程，排气门打开的是排气冲程，进气门和排气门都关闭的是压缩冲程或者做功冲程；活塞上行为压缩冲程和排气冲程；活塞下行为吸气冲程和做功冲程。
（2）改变物体内能的方式有热传递和做功两种。做功改变物体内能的实质是能量的转化，具体来说是内能和机械能的相互转化。对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低。
【解答】解：（1）A图中，进气门开启，气体流入汽缸；
B图中，两气门都关闭，汽缸容积变小，此冲程将机械能转化为内能；
C图中，两气门都关闭，汽缸容积变大，此冲程将内能转化为机械能；
D图中，排气门开启，气体流出汽缸；
（2）E图是用力将活塞压下，活塞对空气做功，温度升高，棉花就会燃烧，即是将机械能转化为内能的过程，将塞子冲出。
综上所述，图E。B图是压缩冲程。
故答案为：压缩；E。
【点评】此题是通过内燃机的工作原理和课本中的实验来验证做功改变物体内能的方法，是一道基础题。
15．（4分）我国家庭照明电路的电压为 220 V；家里的电灯、电视、电冰箱等家用电器的连接方式是 并联 的（填“串联”或“并联”）。
【分析】家庭电路的电压是220V，用电器的额定电压是220V，为了使用电器正常工作，相互不影响，用电器必须并联在家庭电路中。
【解答】解：家庭电路的电压是220V；
因为家庭电路中各用电器既可以单独工作又互不影响，所以、电视。
故答案为：220；并联。
【点评】知道家庭电路的电压，并能判断出家庭电路的连接方式是解决该题的关键。
16．（4分）把两滴墨水分别同时滴入盛有冷水和热水的两个玻璃杯中，实验过程及现象如图所示，分析可知物体的温度越高 剧烈 。若将冷水倒掉一些，对比原来这杯冷水，杯中剩余冷水的内能 减小 。
【分析】组成物体的分子在永不停息地做无规则运动，分子的运动与温度有关，且温度越高，分子运动越剧烈。
任何物体在任何温度下都具有内能，内能与物体的质量、温度、状态等因素有关。
【解答】解：热水的温度高、冷水的温度低，这表明分子的无规则运动与温度有关，分子的无规则运动越剧烈。
若将冷水倒掉一些，对比原来这杯冷水，温度不变，杯中剩余冷水的内能减小。
故答案为：剧烈；减小。
【点评】本题考查了分子动理论和影响内能大小的因素，属于基础题。
17．（4分）如图甲所示的电路中，L1两端的电压为U1＝3.7V，L2两端的电压如图乙所示，则L2两端的电压U2＝ 2.3 V，电源电压U＝ 6 V。
【分析】先根据开关的状态分析电路的连接方式，然后根据电压表测量的对象可读出L2两端的电压，根据串联电路的电压规律可计算电源电压。
【解答】解：如图所示，L1、L2串联，电压表测量L6两端电压，所选量程为0～3V，指针指在6.3V位置2＝8.3V，根据串联电路总电压等于各部分电压之和1+U7＝3.7V+6.3V＝6V。
故答案为：8.3；6。
【点评】此题考查了串联电路的电压规律，关键是能够正确地进行分析电路的连接方式以及电压表的测量对象。
18．（4分）甲、乙、丙三个带电小球，已知甲带负电，甲和乙相互吸引，则丙带 正 电；一台内燃机运行时各种能量损耗大致为：气缸散热损失占25%，废气带走的能量占30%，则它的机械效率为 35% 。
【分析】（1）电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引；
（2）热机的效率是用来做有用功的能量与燃料完全燃烧产生的能量之比。
【解答】解：因为甲、乙、丙三个小球都带电，乙与甲相互吸引；乙和丙相互排斥；
热机的效率是用来做有用功的能量与燃料完全燃烧产生的能量之比，所以它的效率：η＝1﹣25%﹣30%﹣10%＝35%。
故答案为：正；35%。
【点评】本题考查了物体带电情况的判断和热机的效率等知识的了解和掌握，比较简单。
19．（4分）某段导体接在3V的电源上时，电阻为10Ω，若将它接在6V的电源上 10 Ω。若加在它两端的电压为0，则它的电阻为 10 Ω。
【分析】电阻是导体本身的一种性质，其大小由导体的材料、长度、横截面积和温度所决定，与其它因素无关，据此分析。
【解答】解：电阻是导体本身的一种性质，其大小由导体的材料、横截面积和温度所决定，
若将它接在6V的电源上，则它的电阻为10Ω，则它的电阻为10Ω。
故答案为：10；10。
【点评】知道电阻是导体本身的一种属性与导体两端的电压和通过的电流无关是解决本题的关键。
四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位。
20．（5分）小明在燃气灶上煲汤，将质量为2kg、初始温度为20℃的汤，升高了80℃3J/（kg•℃）]
【分析】知道汤的质量、比热容、升高的温度，利用吸热公式Q吸＝cmΔt求汤吸收的热量。
【解答】解：汤吸收的热量：
Q吸＝cmΔt＝4×103J/（kg•℃）×2kg×80℃＝6.4×104J。
答：汤吸收的热量是6.4×104 J。
【点评】本题考查了吸热公式Q吸＝cmΔt的应用，属于基础题目。
21．（6分）如图所示，R1＝30Ω，R2＝10Ω，闭合开关后，电流表的示数为0.2A．求：
（1）电源电压；
（2）电路总电流。
【分析】（1）由电路分析可知两电阻并联在电源两端，A与R1串联，故A中示数为通过R1的电流，由欧姆定律可求得R1两端的电压，即电源电压；
（2）由并联电路的特点可得R2两端电压，由欧姆定律可求得通过R2的电流，由并联电路的特点可知干路电流。
【解答】解：（1）电源电压U＝I1R1＝5.2A×30Ω＝6V；
（2）通过R8的电流I2＝＝；
则总电流为I总＝I4+I2＝0.5A+0.6A＝4.8A。
答：（1）电源电压为6V； （2）电路中的总电流为4.8A。
【点评】两电阻并联在电源两端时，两电阻的电压都等于电源电压。
22．（6分）在探究电阻一定时电流与电压关系的实验中：
（1）请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接：
（2）实验过程中得到的部分数据如下表所示。第3次测时，电流表的示数如图丙所示，请将该数据填入表格中
（3）在图丁中的坐标轴上标出适当的标度，把上表中的数据在坐标系中描点并连线。
【分析】（1）根据电源电压为3V确定电压表选用小量程与电阻并联，由图丙知电流表选用小量程与R串联，将变阻器滑片以左电阻丝连入电路中与电阻串联；
（2）根据电流表选用小量程确定分度值为读数；
（3）根据描点法作图。
【解答】解：（1）电源电压为3V，故电压表选用小量程与电阻并联，电流表选用小量程与R串联，如下左所示：
（2）第3次测时，电流表的示数如图丙所示，分度值为5.02A；
（3）横坐标小格表0.4V，纵坐标每小格表示8.08A，连线。
故答案为：（1）如上左；（2）0.48。
【点评】本题探究电阻一定时电流与电压关系，考查电路的连接、电流表读数和描点法作图。
23．（6分）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：
（1）电流表的示数I；
（2）电源两端的电压U。
【分析】（1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，根据I＝求出电流即可；
（2）根据欧姆定律求出R2两端的电压，再根据串联分压特点求出电源电压。
【解答】解：
（1）开关S闭合时，两电阻串联1两端的电压，
电路中的电流I＝I1＝＝＝0.5A；
（2）根据欧姆定律可得，
R8两端的电压U2＝IR2＝5.5A×18Ω＝9V，
则电源电压U＝U7+U2＝3V+5V＝12V。
答：（1）电流表的示数0.5A；
（2）电源两端的电压12V。
【点评】此题主要考查的是学生对欧姆定律和串联电路电流、电压特点的理解和掌握，难度不大。
24．（6分）小薛和小程同学做“探究并联电路中电流规律”的实验。实验电路如图1所示。请你帮他们完成下列内容：
（1）①小薛同学在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了偏转，他忘了 断开开关 。
②他准备测量A处的电流时，开关闭合后，发现电流表的指针偏转如图2所示 电流表正负接线柱接反了 。
③排除故障后，他用电流表分别测出A、B、C处的电流，如表：
分析表中数据，可以初步得出的结论是： IC＝IA+IB 。（用公式表示）
④他测完一组数据后，接下来应该做的是 C （填写字母）
A.整理器材，结束实验
B.多次断开、闭合开关，再记录几组数据
C.换用不同规格的小灯泡，再测出几组数据
D.换用电流表的另一量程，再测出一组数据
（2）小程同学实验时，用电流表测量C处的电流，闭合开关后，现将灯L1拧下，则观察到灯L2 会 （选填“会”、“不会”）发光，电流表示数将 变小 （选填“变大”、“不变”或“变小”）。
【分析】（1）①连接电路时，为保护电路，开关要断开；
②测量电流时，电流要从电流表正接线柱流入，从负接线柱流出，否则电流表指针会反向偏转；
③分析表中数据得出结论；
④用归纳法得出普遍性的结论，一要选用的样本有代表性，二要数量足够多；
（2）根据并联电路各支路互不影响和并联电路电流的规律分析回答。
【解答】解：
（1）①小薛同学在连接电路时发现，刚接好最后一根导线，由此可知连接电路时；
②电流表的指针偏转如图2所示，出现该现象的原因是：电流表正负接线柱接反了；
③由表中数据知：
0.52A＝7.28A+0.24A，分析表中数据C＝IA+IB；
④为得出普遍性的结论，他测完一组数据后，再测出几组数据；
（2）两灯并联，根据并联电路各支路互不影响1拧下，则观察到灯L6发光；
原来电流表测干路电流，拧下灯后，因通过L2的电流不变，由并联电路电流的规律。
故答案为：
（1）①断开开关；②电流表正负接线柱接反了C＝IA+IB； ④C；（2）会。
【点评】本题探究并联电路中电流规律，考查注意事项、数据分析、归纳法的运用及并联电路的特点和规律。
25．（8分）小禹在复习“探究导体的电阻与哪些因素有关”的实验时，产生了一些疑惑；实验中为什么选择不常见的镍铬合金作为研究的导体，小禹决定进行实验验证；
（1）为了能够更好地反映出电阻的变化，小禹可以在如图所示的电路中接入 电流表 ，且与研究导体 串 联。
（2）连接电路时，开关必须处于 断开 状态。
（3）实验中，选择一根带鳄鱼夹的导线，主要是为了方便改变 接入导体的长度 。
（4）分别用铜丝、镍铬合金丝进行实验，记录实验结果于下表，对比实验记录 铜丝 作为研究导体，实验现象不明显。不明显之处是： 铜丝电阻小，电流变化小 。
（5）通过实验，小禹解开了心中的疑惑，并进一步理解了滑动变阻器的原理及其在电学实验中的作用，将电阻R由5Ω换成10Ω后，滑动变阻器的滑片应该向 上 （选填“上”或“下”）端移动，以起到使电阻R两端电压 保持不变 的作用。
【分析】（1）在该实验中，由于电阻的大小是不便于直接观察的，所以我们将电阻的大小转化成所串联的电流表来观察，即在电压一定时，电流越大，表明电阻越小；
（2）为保护电路，连接电路时，开关必须处于断开状态；
（3）带鳄鱼夹的导线方便改变接入导体的长度；
（4）电压一定，电阻越小，电流越大；
（5）根据串联电路分压的特点判断滑片移动的方向。
【解答】解：
（1）电阻的大小是不便于直接观察的，所以我们将电阻的大小转化为电流表的示数来观察，电流越大，即通过观察电流表的示数来比较导体电阻的大小；
（2）为保护电路，连接电路时；
（3）实验中，选择带鳄鱼夹的导线；
（4）由表格数据可知，长度变化时，原因是铜导线的电阻小，通过铜丝的电流变化很小；
（5）在“探究电流与电阻的关系”实验中，应控制电阻R两端电压不变；
把5Ω的电阻换成10Ω的电阻，电阻的阻值变大，电阻分压变大，应减小电阻两端电压，应增大变阻器接入电路的阻值。
故答案为：（1）电流表；串；（2）断开；（4）铜丝，电流变化小；保持不变。
【点评】本题通过影响电阻大小的实验，考查电路的组成以及欧姆定律的应用，要学会应用控制变量法来解决物理问题。
实验序号
1
2
3
…
电压U/V
0.8
1.6
2.4
…
电流I/A
0.16
0.32

…
测量处
A
B
C
电流I/A
0.28
0.24
0.52
研究导体
铜丝
镍铬合金丝
长度/cm
100
80
50
100
100
80
50
100
直径/mm
0.5
0.5
0.5
0.7
0.5
0.5
0.5
0.7
灯泡亮度
很亮
很亮
很亮
很亮
较亮
较亮
亮
亮
电流/A
0.42
0.42
0.43
0.43
0.24
0.26
0.31
0.30
实验序号
1
2
3
…
电压U/V
0.8
1.6
2.4
…
电流I/A
0.16
0.32
0.48
…
测量处
A
B
C
电流I/A
0.28
0.24
0.52
研究导体
铜丝
镍铬合金丝
长度/cm
100
80
50
100
100
80
50
100
直径/mm
0.5
0.5
0.5
0.7
0.5
0.5
0.5
0.7
灯泡亮度
很亮
很亮
很亮
很亮
较亮
较亮
亮
亮
电流/A
0.42
0.42
0.43
0.43
0.24
0.26
0.31
0.30
