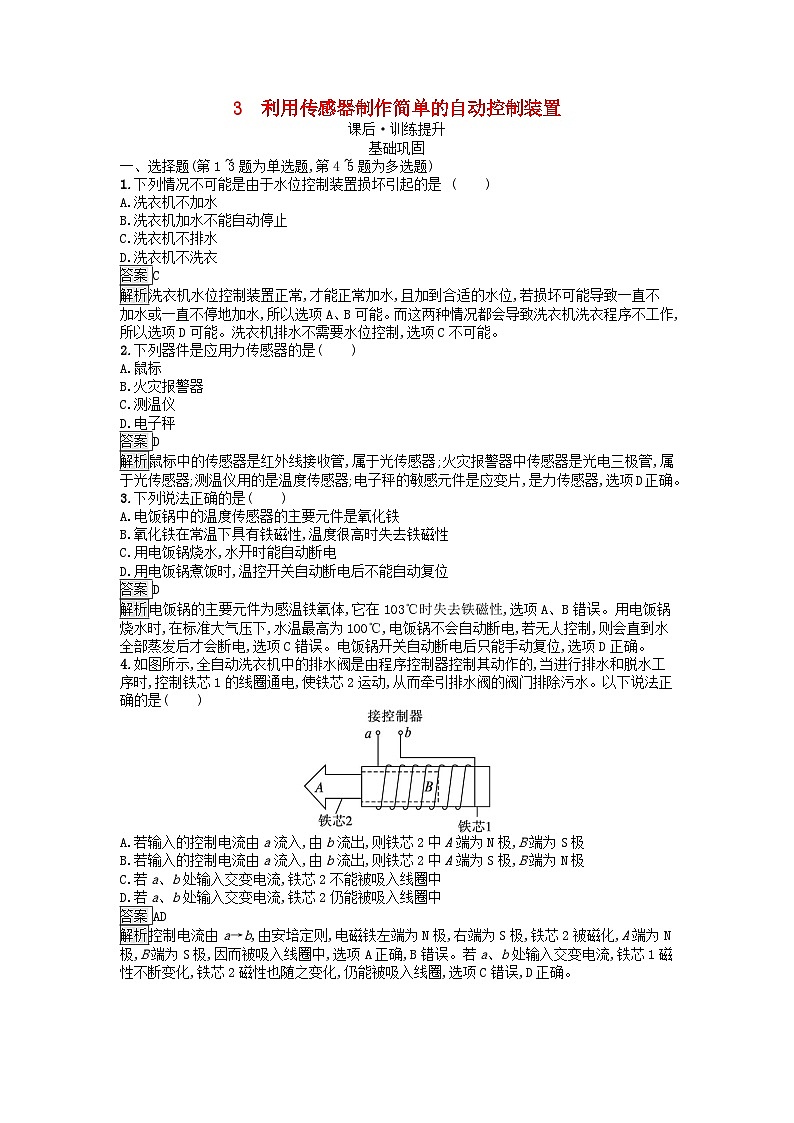

基础巩固
一、选择题(第1~3题为单选题,第4~5题为多选题)
1.下列情况不可能是由于水位控制装置损坏引起的是( )
A.洗衣机不加水
B.洗衣机加水不能自动停止
C.洗衣机不排水
D.洗衣机不洗衣
答案C
解析洗衣机水位控制装置正常,才能正常加水,且加到合适的水位,若损坏可能导致一直不加水或一直不停地加水,所以选项A、B可能。而这两种情况都会导致洗衣机洗衣程序不工作,所以选项D可能。洗衣机排水不需要水位控制,选项C不可能。
2.下列器件是应用力传感器的是( )
A.鼠标
B.火灾报警器
C.测温仪
D.电子秤
答案D
解析鼠标中的传感器是红外线接收管,属于光传感器;火灾报警器中传感器是光电三极管,属于光传感器;测温仪用的是温度传感器;电子秤的敏感元件是应变片,是力传感器,选项D正确。
3.下列说法正确的是( )
A.电饭锅中的温度传感器的主要元件是氧化铁
B.氧化铁在常温下具有铁磁性,温度很高时失去铁磁性
C.用电饭锅烧水,水开时能自动断电
D.用电饭锅煮饭时,温控开关自动断电后不能自动复位
答案D
解析电饭锅的主要元件为感温铁氧体,它在103℃时失去铁磁性,选项A、B错误。用电饭锅烧水时,在标准大气压下,水温最高为100℃,电饭锅不会自动断电,若无人控制,则会直到水全部蒸发后才会断电,选项C错误。电饭锅开关自动断电后只能手动复位,选项D正确。
4.如图所示,全自动洗衣机中的排水阀是由程序控制器控制其动作的,当进行排水和脱水工序时,控制铁芯1的线圈通电,使铁芯2运动,从而牵引排水阀的阀门排除污水。以下说法正确的是( )
A.若输入的控制电流由a流入,由b流出,则铁芯2中A端为N极,B端为S极
B.若输入的控制电流由a流入,由b流出,则铁芯2中A端为S极,B端为N极
C.若a、b处输入交变电流,铁芯2不能被吸入线圈中
D.若a、b处输入交变电流,铁芯2仍能被吸入线圈中
答案AD
解析控制电流由a→b,由安培定则,电磁铁左端为N极,右端为S极,铁芯2被磁化,A端为N极,B端为S极,因而被吸入线圈中,选项A正确,B错误。若a、b处输入交变电流,铁芯1磁性不断变化,铁芯2磁性也随之变化,仍能被吸入线圈,选项C错误,D正确。

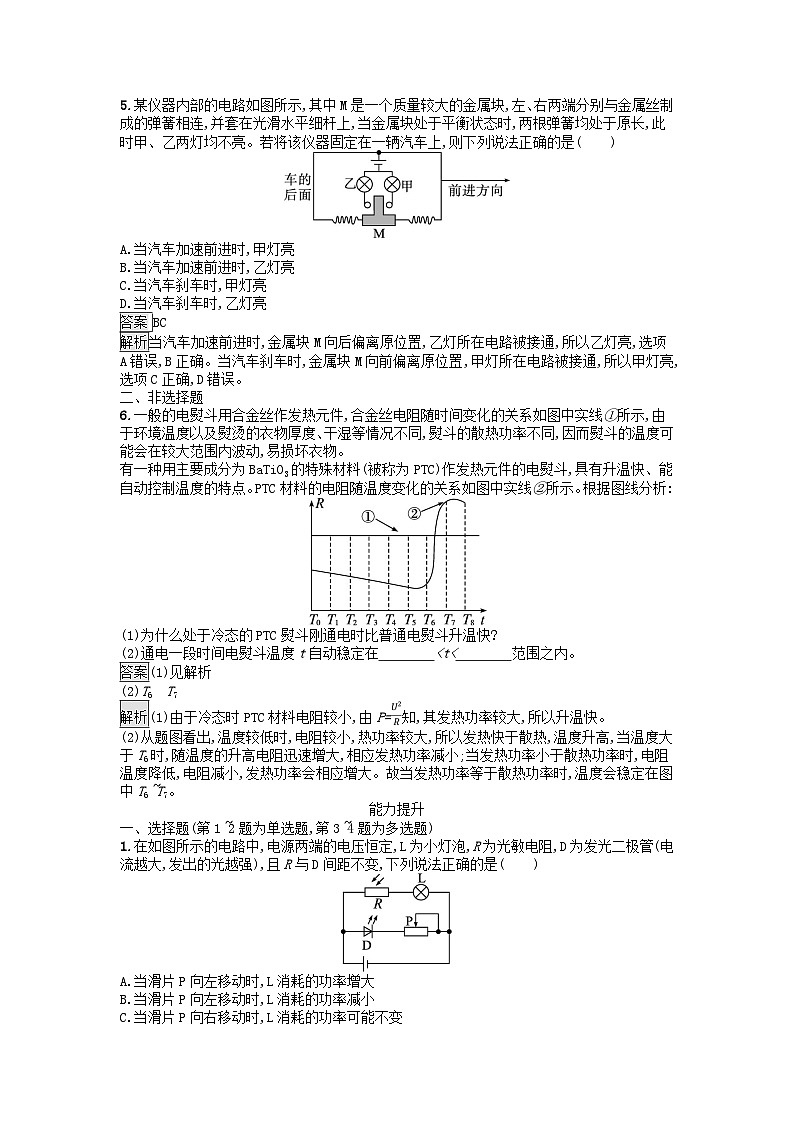

5.某仪器内部的电路如图所示,其中M是一个质量较大的金属块,左、右两端分别与金属丝制成的弹簧相连,并套在光滑水平细杆上,当金属块处于平衡状态时,两根弹簧均处于原长,此时甲、乙两灯均不亮。若将该仪器固定在一辆汽车上,则下列说法正确的是( )
A.当汽车加速前进时,甲灯亮
B.当汽车加速前进时,乙灯亮
C.当汽车刹车时,甲灯亮
D.当汽车刹车时,乙灯亮
答案BC
解析当汽车加速前进时,金属块M向后偏离原位置,乙灯所在电路被接通,所以乙灯亮,选项A错误,B正确。当汽车刹车时,金属块M向前偏离原位置,甲灯所在电路被接通,所以甲灯亮,选项C正确,D错误。
二、非选择题
6.一般的电熨斗用合金丝作发热元件,合金丝电阻随时间变化的关系如图中实线①所示,由于环境温度以及熨烫的衣物厚度、干湿等情况不同,熨斗的散热功率不同,因而熨斗的温度可能会在较大范围内波动,易损坏衣物。
有一种用主要成分为BaTiO3的特殊材料(被称为PTC)作发热元件的电熨斗,具有升温快、能自动控制温度的特点。PTC材料的电阻随温度变化的关系如图中实线②所示。根据图线分析:
(1)为什么处于冷态的PTC熨斗刚通电时比普通电熨斗升温快?
(2)通电一段时间电熨斗温度t自动稳定在
