四川省成都市高新区2020——2021学年第一学期九年级物理期末试卷（无答案）

这是一份四川省成都市高新区2020——2021学年第一学期九年级物理期末试卷（无答案），共5页。试卷主要包含了全卷分A卷和B卷，考生必须在答题卡上作答，在答题卡上作答时，如图所示电路，下列说法错误的是等内容，欢迎下载使用。

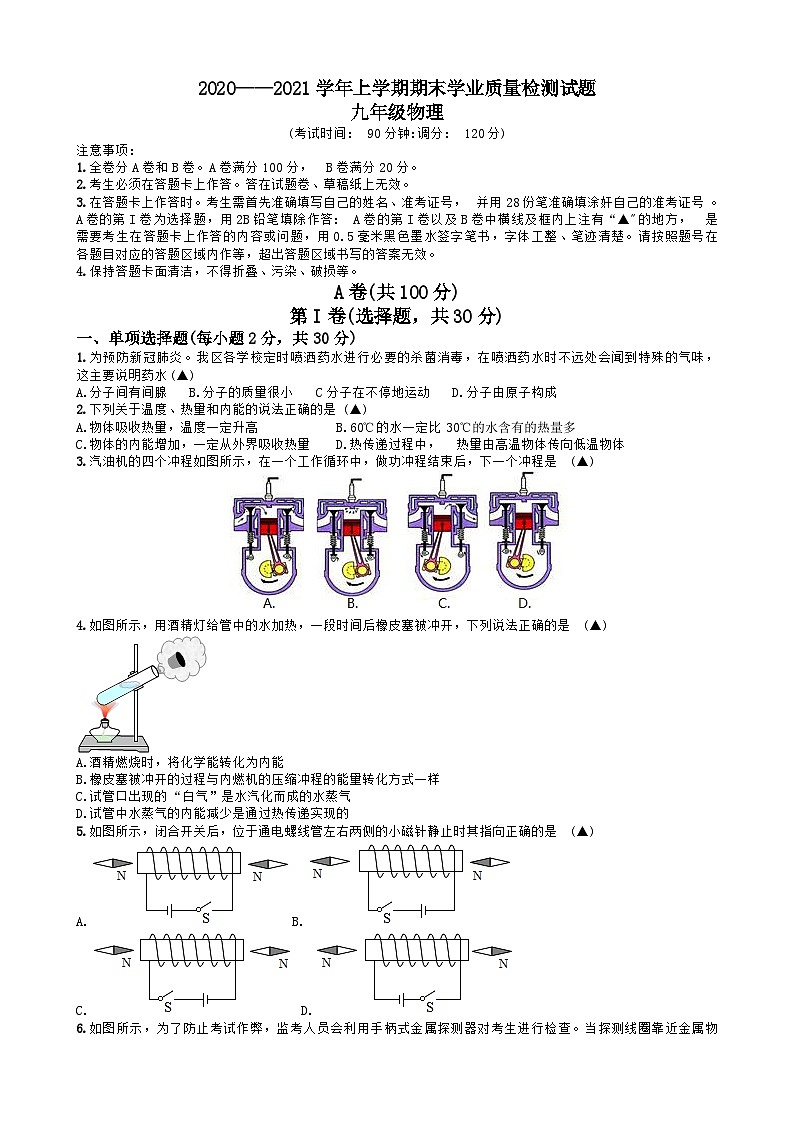

(考试时间: 90分钟:调分: 120分)
注意事项:
1.全卷分A卷和B卷。A卷满分100分， B卷满分20分。
2.考生必须在答题卡上作答。答在试题卷、草稿纸上无效。
3.在答题卡上作答时。考生需首先准确填写自己的姓名、准考证号，并用28份笔准确填涂奸自己的准考证号。A卷的第I卷为选择题，用2B铅笔填除作答: A卷的第I卷以及B卷中横线及框内上注有“▲"的地方， 是需要考生在答题卡上作答的内容或问题，用0.5毫米黑色墨水签字笔书，字体工整、笔迹清楚。请按照题号在各题目对应的答题区域内作等，超出答题区域书写的答案无效。
4.保持答题卡面清洁，不得折叠、污染、破损等。
A卷(共100分)
第I卷(选择题，共30分)
一、单项选择题(每小题2分，共30分)
1.为预防新冠肺炎。我区各学校定时喷洒药水进行必要的杀菌消毒，在喷洒药水时不远处会闻到特殊的气味，这主要说明药水(▲)
A.分子间有间腺 B.分子的质量很小 C分子在不停地运动 D.分子由原子构成
2.下列关于温度、热量和内能的说法正确的是(▲)
A.物体吸收热量，温度一定升高 B.60℃的水一定比30℃的水含有的热量多
C.物体的内能增加，一定从外界吸收热量 D.热传递过程中， 热量由高温物体传向低温物体
3.汽油机的四个冲程如图所示，在一个工作循环中，做功冲程结束后，下一个冲程是(▲)
4.如图所示，用酒精灯给管中的水加热，一段时间后橡皮塞被冲开，下列说法正确的是(▲)
A.酒精燃烧时，将化学能转化为内能
B.橡皮塞被冲开的过程与内燃机的压缩冲程的能量转化方式一样
C.试管口出现的“白气”是水汽化而成的水蒸气
D.试管中水蒸气的内能减少是通过热传递实现的
5.如图所示，闭合开关后，位于通电螺线管左右两侧的小磁针静止时其指向正确的是(▲)
A.B.
C. D.

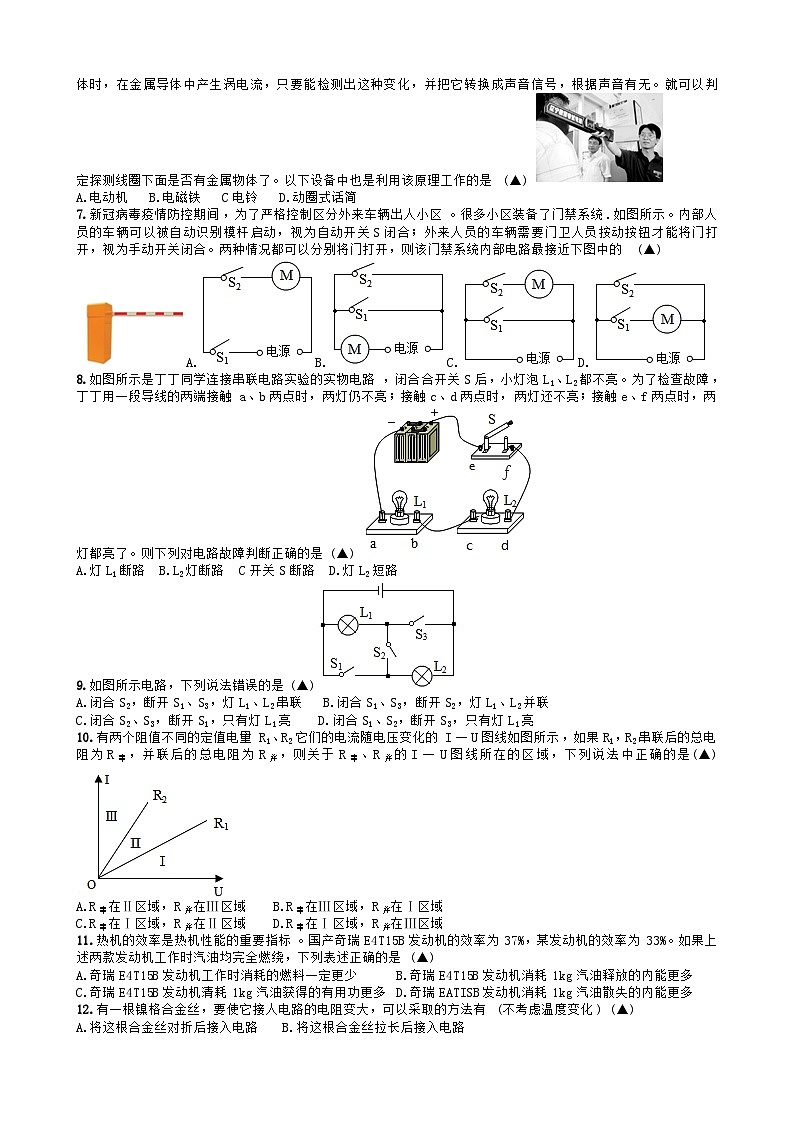

6.如图所示，为了防止考试作弊，监考人员会利用手柄式金属探测器对考生进行检查。当探测线圈靠近金属物体时，在金属导体中产生涡电流，只要能检测出这种变化，并把它转换成声音信号，根据声音有无。就可以判定探测线圈下面是否有金属物体了。以下设备中也是利用该原理工作的是(▲)
A.电动机 B.电磁铁 C电铃 D.动圈式话简
7.新冠病毒疫情防控期间，为了严格控制区分外来车辆出人小区。很多小区装备了门禁系统.如图所示。内部人员的车辆可以被自动识别模杆启动，视为自动开关S闭合；外来人员的车辆需要门卫人员按动按钮才能将门打开，视为手动开关闭合。两种情况都可以分别将门打开，则该门禁系统内部电路最接近下图中的(▲)
8.如图所示是丁丁同学连接串联电路实验的实物电路，闭合合开关S后，小灯泡L1、L2都不亮。为了检查故障，丁丁用一段导线的两端接触a、b两点时，两灯仍不亮；接触c、d两点时，两灯还不亮；接触e、f两点时，两灯都亮了。则下列对电路故障判断正确的是(▲)
A.灯L1断路 B.L2灯断路 C开关S断路 D.灯L2短路
9.如图所示电路，下列说法错误的是(▲)
A.闭合S2，断开S1、S3，灯L1、L2串联 B.闭合S1、S3，断开S2，灯L1、L2并联
C.闭合S2、S3，断开S1，只有灯L1亮 D.闭合S1、S2，断开S3，只有灯L1亮
10.有两个阻值不同的定值电量R1、R2它们的电流随电压变化的I一U图线如图所示，如果R1，R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I一U图线所在的区域，下列说法中正确的是(▲)
A.R串在Ⅱ区域，R并在Ⅲ区域 B.R串在Ⅲ区域，R并在Ⅰ区域
C.R串在Ⅰ区域，R并在Ⅱ区域 D.R串在Ⅰ区域，R并在Ⅲ区域
11.热机的效率是热机性能的重要指标。国产奇瑞E4T15B发动机的效率为37%，某发动机的效率为33%。如果上述两款发动机工作时汽油均完全燃绕，下列表述正确的是(▲)
A.奇瑞E4T15B发动机工作时消耗的燃料一定更少 B.奇瑞E4T15B发动机消耗1kg汽油释放的内能更多
C.奇瑞E4T15B发动机清耗1kg汽油获得的有用功更多 D.奇瑞EATISB发动机消耗1kg汽油散失的内能更多
12.有一根镍格合金丝，要使它接人电路的电阻变大，可以采取的方法有(不考虑温度变化) (▲)
A.将这根合金丝对折后接入电路 B.将这根合金丝拉长后接入电路
C.提高合金丝两端的电压 D.使通过这根合金丝的电流变小

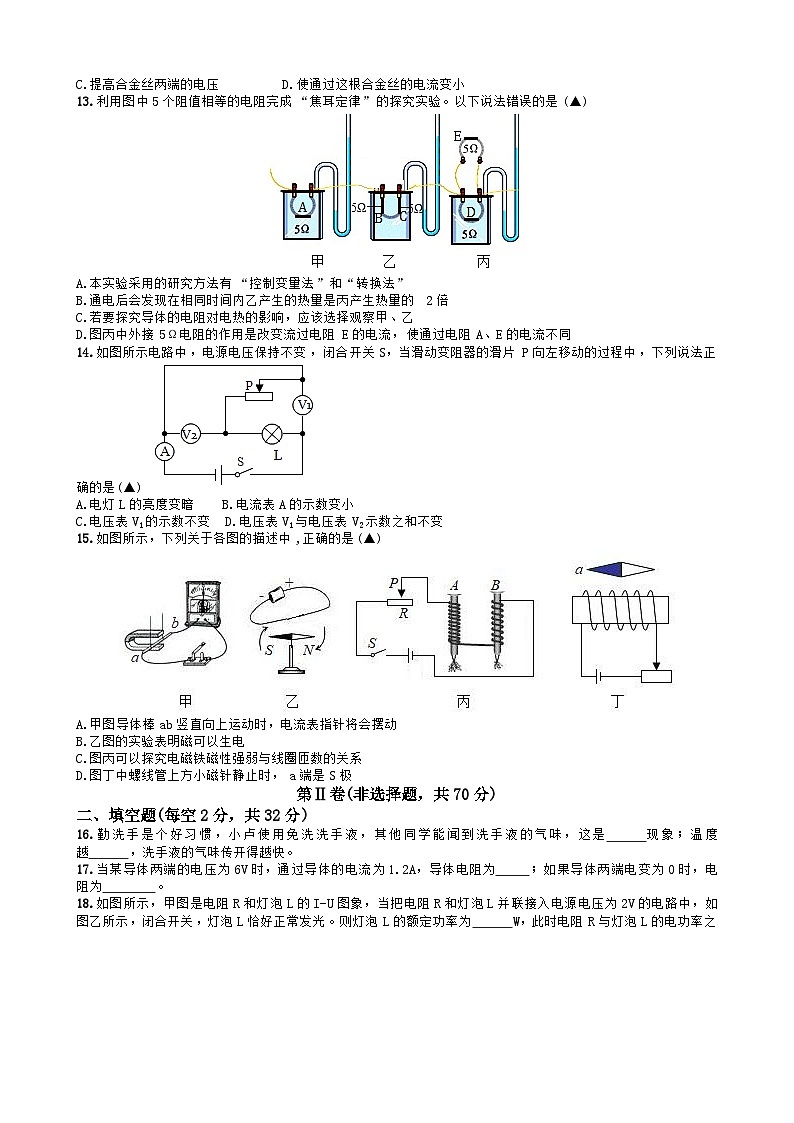

13.利用图中5个阻值相等的电阻完成“焦耳定律”的探究实验。以下说法错误的是(▲)
A.本实验采用的研究方法有“控制变量法”和“转换法”
B.通电后会发现在相同时间内乙产生的热量是丙产生热量的2倍
C.若要探究导体的电阻对电热的影响，应该选择观察甲、乙
D.图丙中外接5Ω电阻的作用是改变流过电阻E的电流，使通过电阻A、E的电流不同
14.如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动的过程中，下列说法正确的是(▲)
A.电灯L的亮度变暗 B.电流表A的示数变小
C.电压表V1的示数不变 D.电压表V1与电压表V2示数之和不变
15.如图所示，下列关于各图的描述中,正确的是(▲)
A.甲图导体棒ab竖直向上运动时，电流表指针将会摆动
B.乙图的实验表明磁可以生电
C.图丙可以探究电磁铁磁性强弱与线圈匝数的关系
D.图丁中螺线管上方小磁针静止时，a端是S极
第Ⅱ卷(非选择题，共70分)
二、填空题(每空2分，共32分)
16.勤洗手是个好习惯，小卢使用免洗洗手液，其他同学能闻到洗手液的气味，这是 现象；温度越 ，洗手液的气味传开得越快。
17.当某导体两端的电压为6V时，通过导体的电流为1.2A，导体电阻为 ；如果导体两端电变为0时，电阻为 。
18.如图所示，甲图是电阻R和灯泡L的I-U图象，当把电阻R和灯泡L并联接入电源电压为2V的电路中，如图乙所示，闭合开关，灯泡L恰好正常发光。则灯泡L的额定功率为 W，此时电阻R与灯泡L的电功率之比为 。
19.小妮发现有些物体摩擦之后会带电现象，其中毛皮摩擦后的橡胶棒带 （选填“正电”或“负电”）取两个相同的验电器A和B，如图所示，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。金属棒中瞬间电流的方向为 （选填“A到B”或：“B到A”）。
20.如图所示，电源电压保持不变，开关S断开时，电压表为4V；再将开关S闭合，电压表示数变化了1V，此时电压表测 两端电压，R1、R2的电阻之比为 。
21.如图所示，小赵用天然磁石仿制如图甲所示的勺状指南针--司南，她用的材料是图乙所示的天然磁石，该磁石的D端为 极，他用该磁石的D端磨成勺柄，打磨成勺状指南针即（“司南”），再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地理位置的 （选填“南”或“北”）。
22.如图是小华同学用微型电扇研究“电磁转换”的实验：
（1）小华将微型电扇的插头接入家庭电路，电扇旋转，如甲图所示，工作过程中，电扇将电能主要转化为 能。
（2）小华在微型电扇的插头处接入一只发光二极管，用手旋转叶片，发现二极管发光，如乙图所示，此时微型电扇如同一台 （选填“电动机”或“发电机”）。
23.为了应对新型冠状病毒肺炎，小刘妈妈在家通过消毒柜加热餐具高温消毒，这是采用 方式增加餐具内能（选填“做功”或“热传递”）额定功率为600W的消毒柜单独接入电路0.5小时，电能表的转盘转 1080 转。（忽略导线等因素的影响）。
三、作图与计算题(共16分，计算题在解答时应写出公式和重要的演算步骤，只写出最后答案的不能得分)
24.(2分)为了方便夜间开门锁，有人发明了“感应照明门把手”，它利用感应开关S1（人触摸把手，S1闭合，不触碰则断开）和光敏开关S2（白天断开晚上闭合）来自动控制电路，以达到夜间有人触摸把手开门时，锁孔旁LED灯照明的目的。请完成图中的电路设计。
25.(2分)如图所示根据通电螺线管的“N”“ S”极，判断并标出电源“+”极和静止的小磁针的“N”极
26.如图所示是某款电热水壶，表中是水壶的部分参数，请回答下列问题: (1)该电热水壶正常工作7min, 共产生多少热量?(2)该电热水壶的效率是80%，正常工作-7min后。在标准大气压下。能把1L水从20℃加热到多少℃?
27.如图所示，电源电压为12V.并且保持不变，电流表量程为0～3A。滑动变阻器R1的最大阻值为18Ω，R2为12Ω.小灯泡L上标有“3V 3W”字样。(1)当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接人电路中的阻值为多大?(2)闭合S、S1、S2，调节滑动变阳器R1，使R1以最大功率工作1min,这1min内电流通过滑动变阻器R1做的功是多少J?
四、实验与探究题(每空2分，共22分)
28.小明利用如图甲所示的实验装置探究不同种类物质的温度变化与吸热多少的关系。他用手表测量加热时间，用温度计测量加热前后的温度。操作如下:
（1）在两烧杯中分别装人初始温度相同且 相等的煤油和水；(2)用相同的电加热器加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，根据实验数据绘制成温度与加热时间的关系图像，如图乙所示。实验中，通过比较 来反映煤油和水吸收热量的多少。(选填“加热时间”或“温度计示数”)
(3)根据图乙中图像可知，如果使煤油和水吸收热量相同，温度变化大的是 。
29.小久利用电压恒为6V的电源，额定电压为3.8V的小灯泡，10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻，铭牌上标有“20Ω 1A”的滑动变阻器，电压表，电流表，开关，导线完成了下列电学实验.
(1)探究电流与电阻关系，
①他设计的电路图如图甲所示，闭合开关前，滑动变阻器的滑片应调到最 些( 填“左”或“右”)端.他将10Ω的定值电阻接人电路中，调节滑动变阻器的滑片，使定值电阻两端电压为4V读出电流表示数.保持滑动变阻器的滑片位置不变，把10Ω的定值电阻换成20Ω的定值电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片向 (填“左”或“右”)端移动.
②他将定值电阻分别单独接入电路中，保持定值电阻两端电压为4V,最多可以完成 次实验.通过实验可得出结论: 。
(2)测量小灯泡额定功率.
①小久设计并利用完好的电学元件组成了如图乙所示的电路.闭合开关，观察到小灯泡不发光，电流表无示数，则电压表示数为 V.
②小久检查电路时，发现所连接电路存在一处错误。请你在错误的导线上画“×”，用笔画线代替导线，画出正确的连线。
③排除故障后闭合开关，移动滑动变阻器的滑片.当电压表示数为3.8V时，小灯泡正常发光，电流表的示数如图丙所示，小灯泡的额定功率为 W.
(3)小久又找来另一个小灯泡，用如图丁所示的电路测量小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0。实验步骤如下:
a.闭合开关S、S2,调节滑动变阻器R的滑片P，使电流表示数I1=I额；
b.闭合开关S、S1，断开开关S2，记录下此时电流表的示数为I；
则这个小灯泡的额定功率的表达式为P额= W.(用已知符号表示)
B卷(共20分)
一、不定项选择题(每小题2分，共10分)下列各题有一个或两个选项符合题目要求，全部选对得2分，选对但未选全得1分，凡有错选均不得分。
1.下列说法正确的是(▲)
A.电磁铁磁性强弱只与电流大小有关
B.通电导体在磁场中受力方向只与电流方向有关
C.导体在磁场中做切割磁感线运动时，一定会产生感应电流
D.位于磁场中可自由转动小磁针静止时，N极所指的方向即为该点的磁场方向
2.根据表格中数据，下列说法不正确的是(▲)
A.质量、初温都相同的铁块和铜块，放出相同的热量后，将两个金属块靠在一起,铁块会向铜块传热
B.体积、初温都相同的铁块和铝块，吸收相同的热量后，将两个金属块靠在-起，铁块会向铝块传热
C.煤油和水体积之比为2:1,吸收热量之比为12:5,则升高温度之比为3:1
D.给等质量的铜块和铝块加热，它们吸收热量多少与升高的温度的关系可用图象表示(如图)，其中图象b表示的是铜块
3.如图甲所示，电源电压保持不变，m、n是滑动变阻器上两点。闭合开关S，滑动变阻器的滑片P从n点滑到m点的过程中，两电压表示数随电流变化的图象如图乙所示，下列叙述正确的是(▲)C
A.图乙中ab是表示电压表V1的示数随电流变化的图象
B.R2的阻值为16Ω
C.滑片从n点滑到m点的过程中，电源消耗的最大功率是12W
D.滑片在n点时，5s内电阻R消耗的电能是20J
4.如图甲所示电路，电源电压12V保持不变，若改变变阻器滑片P的位置，两个电压表及电流表的示数将发生相应的变化，V1和V2两电压表示数变化量大小与电流表示数变化量大小的关系图象分别为图乙中①和②直线所示.下列说法中正确的是(▲)
A.R0=10Ω,R2=20Ω
B.电流由0.1A变到0.2A，R0电功率变化为0.6W
C.当电流表示数为0.1A时，变阻器R1消耗的电功率为0.9W
D.当将变阻器的滑片向右滑动时，电压表V1和V2的示数都增大
5.小杨在科技月制作了一个多档位电热器模型，为了分析接人电路的电阻对电热器的电功率的影响，他将各电表接人电路中，电路如图所示，电源两端电压不变，R1=30Ω。当开关S闭合，S1、S2断开时，电压表示数为U1，当S、S1、S2都闭合时，电压表示数为U2，已知U1:U2=3:8；两种状态时，R2消耗的功率最大值P大和最小值P小之比为4:1；R3的最小功率为0.9W。则下列说法正确的是(▲)
A.电热器模型最高挡位时电流表的示数是1.4A
B.电阻R2的阻值60Ω
C.电热器模型最低挡位的功率是7.2W
D.电源两端的电压12V
二、综合题(共10分)
6.(4分)小明同学在初三物理创新实验大赛中设计了一个电子量角器。如图甲所示，把同种材料制成的粗细均匀的电阻丝AB弯成半圆形，0为圆心，OP为能够绕圆心0转动的金属滑片(OP的阻值忽略不计)，P与AB接触良好。如图乙所示，A为电流表(量程为0～0.6A、内阻不计)，R0为保护电阻，理想电源电U=6V不变。备用滑动变阻器两个:R1(15Ω, 1A)、R2(30Ω, 0.6A)，选择合适的滑动变阻器连人M、N两接线柱，把电子量角器A、0两个接线柱分别与E、F相接，将电流表表盘重标数据后可以从电流表上直接读出OP的旋转角度。请完成以下内容:
(1)用导线连接M、N.将A、0分别与E、F相接，闭合开关。当P滑到A处时，电流表示数为0.5A；当P滑到B处时，电流表示数为0.2A。由此可知保护电阻R0= Ω；
(2)小明希望将0°刻度线标在电流表“0.2A”刻度处，那么他应该选择的滑动变阻器是 (选填“R1”、 “R2”或“R1或R2均可”)。按此要求接好电路并将滑动变阻器滑片调到要求位置，闭合开关。当被测量角度为75°时，电流表的示数应该为 A。
(3)即使电源电压未知，R0和电阻丝AB材料的电阻也不知道。小明也能通过图乙电路中电流表示数I转换为所测角度θ，即∠AOP。他提炼出了一个“校准——测量——计算"的标准实验流程:
①校准:将滑动变阻器调到适当阻值后接入电路，将A、0分别与E、F相接，闭合开关。将电子量角器的滑片P滑到A处，记下此时电流表的示数为I1；保持滑动变阻器连入电路的阻值不变，将滑片P滑到B处，记下此时电流表的示数为I2；
②测量:拨动电子量角器的滑P使∠AOP与被测角重合，记下此时电流表的示数为I3；③利用测得物理量I1、I2、I3根据，写出表达式θ= 计算结果。
7.(6分)在某次科技活动中，王老师给同学们展示一个如图甲所示的黑盒子，绝缘外壳上有A、B、C三个接线柱。王老师告诉同学们，盒内电路由两个定值电阻连接而成。小山同学设计了如图乙所示的电路来研究盒内电阻的连接情况及其电功率。已知电源电压恒定不变，R0是阻值为2Ω的定值电阻，R1是滑动变阻器。小山进行了如下的实验操作:
(Ⅰ)把BC两个接线柱接到MN之间，只闭合开关S，将R1的滑片移至最左端时，电压表示数为1.8V,电流表示数为0.6A；(Ⅱ)用导线把AC连接起来，再将AB接线柱接人MN之间，闭合开关S和S1，此时电流表的示数为1.5A；(Ⅲ)把AC两个接线柱接到MN之间，只闭合开关S，小山发现将R1的滑片从某位置移至最左端或最右端时，电压表的示数均变化了0.4V，电路的总功率均变化了1.2W。
(1)请根据操作(Ⅰ)求出黑盒子BC间的电阻；
(2)在操作(Ⅱ)中，求黑盒子工作100s消耗的电能;
(3)①请画出黑盒子内的电路图，并标明各电阻的阻值；②小山接下来继续进行研究，他将AB两个接线柱接到MN之间，只闭合开关S.移动R1的滑片，黑盒子的电功率会随之变化，求此过程中黑盒子的电功率的变化范围(除不尽的结果保留2位小数)。
2020——2021学年上学期期末学业质量检测试题
九年级物理
A卷(共100分)
第I卷(选择题，共30分)
一、单项选择题(每小题2分，共30分)
1.C.
2. D.
3. C.
4. A
5. C
6. D
7. B
8. C.
9. D.
10. D
11. C.
12. B.
13. B.
14. C
15. C
第Ⅱ卷(非选择题，共70分)
二、填空题(每空2分，共32分)
16.扩散 ；高 17. 5Ω ； 5Ω 。18. 0.4； 2:1 19.负电 ；B到A 20. R1 3:1
21. 南； 南 22.机械；发电机 23.热传递 ； 1080
三、作图与计算题(共16分，计算题在解答时应写出公式和重要的演算步骤，只写出最后答案的不能得分)
24.
25.
26. 4.62×105J 80
27. 9Ω 1440J
四、实验与探究题(每空2分，共22分)
28.（1）质量 ；(2) 加热时间 ； 煤油 。
29. (1)①右 右 ②4 ；电压一定时，电流与电阻成反比
(2)①6 ②画出正确的连线。
③1.14 (3)
B卷(共20分)
一、不定项选择题(每小题2分，共10分)下列各题有一个或两个选项符合题目要求，全部选对得2分，选对但未选全得1分，凡有错选均不得分。
1. D
2. B
3. C
4. BC
5. AC
二、综合题(共10分)
6. (1) 12 (2)R2 0.16 (3)
7.
3Ω 450J
窗体顶端
窗体底端
额定电流
5A
额定电阻
44Ω
额定容量
1.5L
净重
1kg
物质
铁
铝
铜
煤油
ρ/（kg•m-3）
7.9×103
2.7×103
8.9×103
0.8×103
c/[J（kg•℃）]
0.46×103
0.88×103
0.39×103
2.1×103
