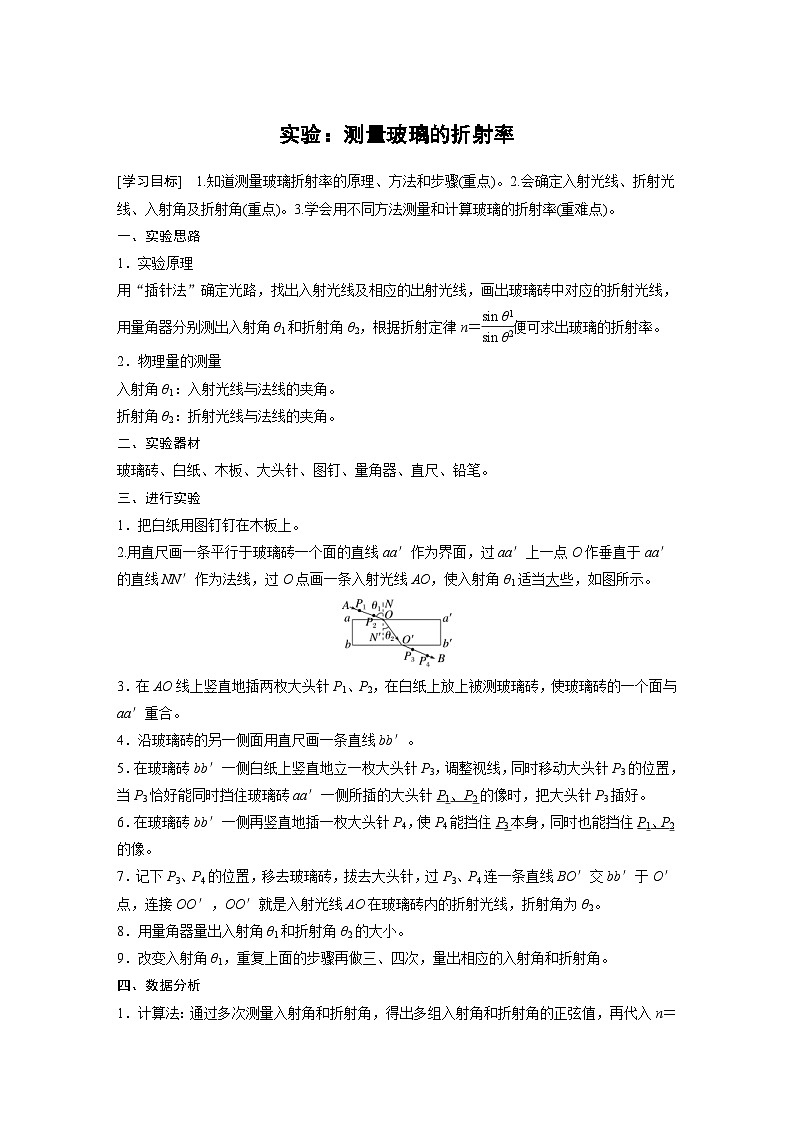

    一、实验思路
    1.实验原理
    用“插针法”确定光路,找出入射光线及相应的出射光线,画出玻璃砖中对应的折射光线,用量角器分别测出入射角θ1和折射角θ2,根据折射定律n=eq \f(sin θ1,sin θ2)便可求出玻璃的折射率。
    2.物理量的测量
    入射角θ1:入射光线与法线的夹角。
    折射角θ2:折射光线与法线的夹角。
    二、实验器材
    玻璃砖、白纸、木板、大头针、图钉、量角器、直尺、铅笔。
    三、进行实验
    1.把白纸用图钉钉在木板上。
    2.用直尺画一条平行于玻璃砖一个面的直线aa′作为界面,过aa′上一点O作垂直于aa′的直线NN′作为法线,过O点画一条入射光线AO,使入射角θ1适当大些,如图所示。
    3.在AO线上竖直地插两枚大头针P1、P2,在白纸上放上被测玻璃砖,使玻璃砖的一个面与aa′重合。
    4.沿玻璃砖的另一侧面用直尺画一条直线bb′。
    5.在玻璃砖bb′一侧白纸上竖直地立一枚大头针P3,调整视线,同时移动大头针P3的位置,当P3恰好能同时挡住玻璃砖aa′一侧所插的大头针P1、P2的像时,把大头针P3插好。
    6.在玻璃砖bb′一侧再竖直地插一枚大头针P4,使P4能挡住P3本身,同时也能挡住P1、P2的像。
    7.记下P3、P4的位置,移去玻璃砖,拔去大头针,过P3、P4连一条直线BO′交bb′于O′点,连接OO′,OO′就是入射光线AO在玻璃砖内的折射光线,折射角为θ2。
    8.用量角器量出入射角θ1和折射角θ2的大小。
    9.改变入射角θ1,重复上面的步骤再做三、四次,量出相应的入射角和折射角。
    四、数据分析
    1.计算法:通过多次测量入射角和折射角,得出多组入射角和折射角的正弦值,再代入n=eq \f(sin θ1,sin θ2)中求出多个n的值,然后取其平均值,即为玻璃砖的折射率。

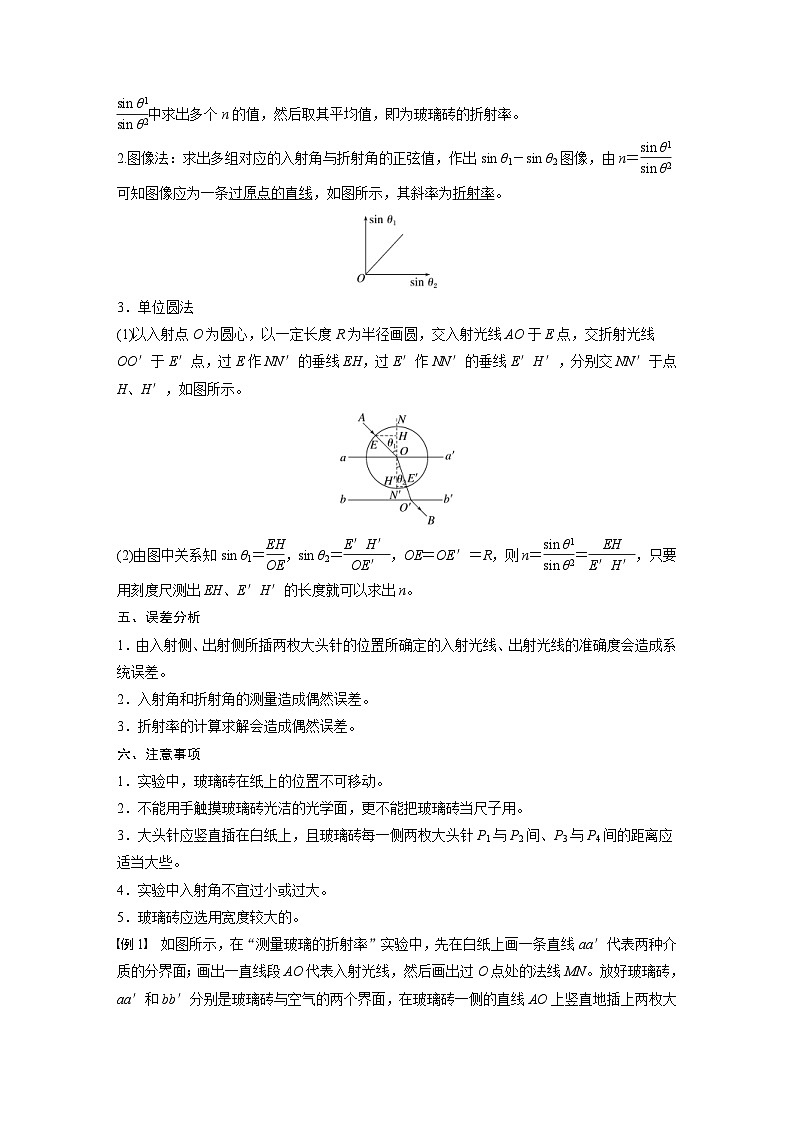

    2.图像法:求出多组对应的入射角与折射角的正弦值,作出sin θ1-sin θ2图像,由n=eq \f(sin θ1,sin θ2)可知图像应为一条过原点的直线,如图所示,其斜率为折射率。
    3.单位圆法
    (1)以入射点O为圆心,以一定长度R为半径画圆,交入射光线AO于E点,交折射光线OO′于E′点,过E作NN′的垂线EH,过E′作NN′的垂线E′H′,分别交NN′于点H、H′,如图所示。
    (2)由图中关系知sin θ1=eq \f(EH,OE),sin θ2=eq \f(E′H′,OE′),OE=OE′=R,则n=eq \f(sin θ1,sin θ2)=eq \f(EH,E′H′),只要用刻度尺测出EH、E′H′的长度就可以求出n。
    五、误差分析
    1.由入射侧、出射侧所插两枚大头针的位置所确定的入射光线、出射光线的准确度会造成系统误差。
    2.入射角和折射角的测量造成偶然误差。
    3.折射率的计算求解会造成偶然误差。
    六、注意事项
    1.实验中,玻璃砖在纸上的位置不可移动。
    2.不能用手触摸玻璃砖光洁的光学面,更不能把玻璃砖当尺子用。
    3.大头针应竖直插在白纸上,且玻璃砖每一侧两枚大头针P1与P2间、P3与P4间的距离应适当大些。
    4.实验中入射角不宜过小或过大。
    5.玻璃砖应选用宽度较大的。

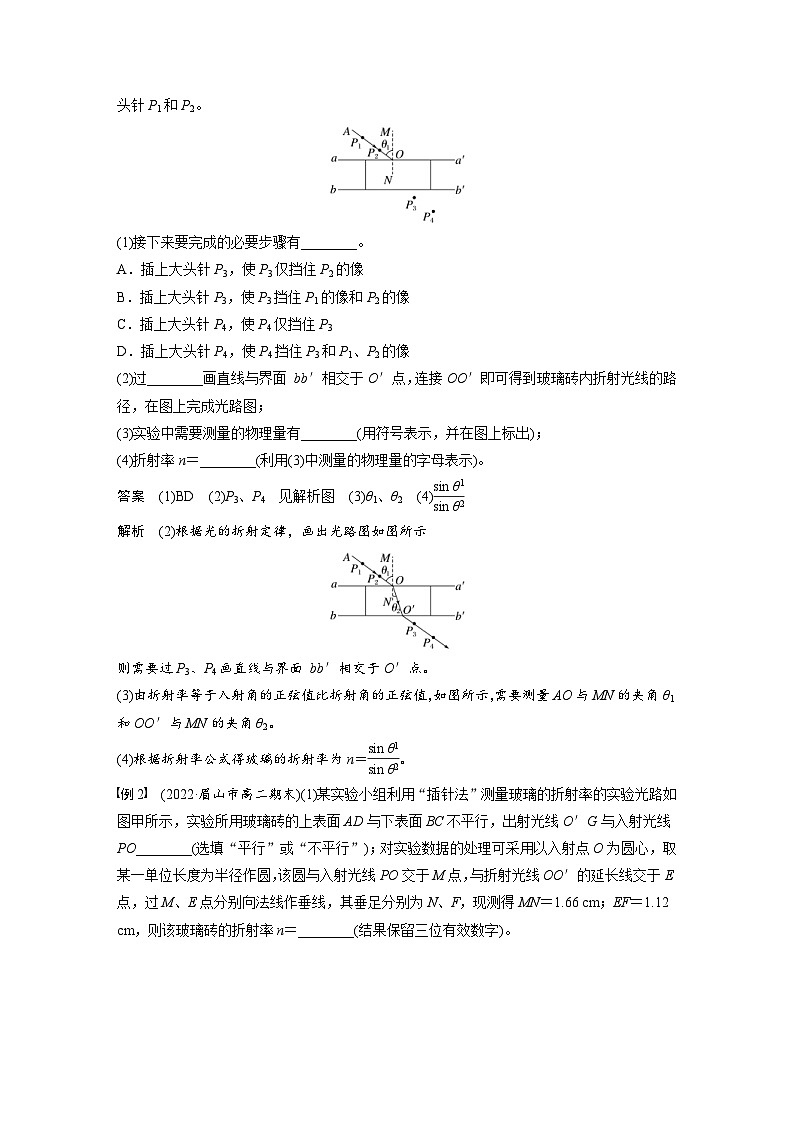

    例1 如图所示,在“测量玻璃的折射率”实验中,先在白纸上画一条直线aa′代表两种介质的分界面;画出一直线段AO代表入射光线,然后画出过O点处的法线MN。放好玻璃砖,aa′和bb′分别是玻璃砖与空气的两个界面,在玻璃砖一侧的直线AO上竖直地插上两枚大头针P1和P2。
    (1)接下来要完成的必要步骤有________。
    A.插上大头针P3,使P3仅挡住P2的像
    B.插上大头针P3,使P3挡住P1的像和P2的像
    C.插上大头针P4,使P4仅挡住P3
    D.插上大头针P4,使P4挡住P3和P1、P2的像
    (2)过________画直线与界面 bb′相交于O′点,连接OO′即可得到玻璃砖内折射光线的路径,在图上完成光路图;
    (3)实验中需要测量的物理量有________(用符号表示,并在图上标出);
    (4)折射率n=________(利用(3)中测量的物理量的字母表示)。
    答案 (1)BD (2)P3、P4 见解析图 (3)θ1、θ2 (4)eq \f(sin θ1,sin θ2)
    解析 (2)根据光的折射定律,画出光路图如图所示
    则需要过P3、P4画直线与界面 bb′相交于O′点。
    (3)由折射率等于入射角的正弦值比折射角的正弦值,如图所示,需要测量AO与MN的夹角θ1和OO′与MN的夹角θ2。
    (4)根据折射率公式得玻璃的折射率为n=eq \f(sin θ1,sin θ2)。
    例2 (2022·眉山市高二期末)(1)某实验小组利用“插针法”测量玻璃的折射率的实验光路如图甲所示,实验所用玻璃砖的上表面AD与下表面BC不平行,出射光线O′G与入射光线PO________(选填“平行”或“不平行”);对实验数据的处理可采用以入射点O为圆心,取某一单位长度为半径作圆,该圆与入射光线PO交于M点,与折射光线OO′的延长线交于E点,过M、E点分别向法线作垂线,其垂足分别为N、F,现测得MN=1.66 cm;EF=1.12 cm,则该玻璃砖的折射率n=________(结果保留三位有效数字)。
    (2)某同学在“利用插针法测量玻璃的折射率”的实验中,如图乙所示,在纸上画玻璃砖下界面bb′时,误将bb′向下画至图中虚线位置,而其他操作均正确,则该同学测得的玻璃砖折射率将________(选填“偏大”“偏小”或“不变”)。
    答案 (1)不平行 1.48 (2)偏小
    解析 (1)因为上下表面不平行,光线在上表面的折射角与在下表面的入射角不相等,可知出射光线和入射光线不平行;
    设光线在AD面的入射角为θ1,折射角为θ2,根据折射定律可得
    n=eq \f(sin θ1,sin θ2)=eq \f(\f(MN,MO),\f(EF,EO))=eq \f(MN,EF)=eq \f(1.66,1.12)≈1.48
    (2)实际的光路如图中实线所示,实验作图时的光路如图中虚线所示
    由图可知,在玻璃砖上表面,入射角没有误差,折射角偏大,根据折射定律n=eq \f(sin θ1,sin θ2)可知,测得的折射率偏小。
    例3 用圆弧状玻璃砖做测量玻璃的折射率的实验时,先在白纸上放好圆弧状玻璃砖,在玻璃砖的一侧竖直插上两枚大头针P1、P2,然后在玻璃砖的另一侧观察,调整视线使P1被P2挡住,接着在眼睛所在的一侧插两枚大头针P3和P4,使P3挡住P1和P2的像,P4挡住P3以及P1和P2的像,在纸上标出大头针位置和圆弧状玻璃砖轮廓,如图甲所示,其中O为两圆弧圆心,图中已画出经P1、P2点的入射光线。
    (1)在图甲上补画出光路以及入射角θ1和折射角θ2;
    (2)用所测物理量计算折射率的公式n=________;
    (3)多次改变入射角,测得几组入射角和折射角,根据测得的入射角和折射角的正弦值,画出了如图乙所示的图像,由图像可知该玻璃砖的折射率n=________。
    答案 (1)见解析图 (2)eq \f(sin θ1,sin θ2) (3)1.5
    解析 (1)连接P3、P4与CD交于一点,此交点即为光线从玻璃砖中射出的位置,由于P1、P2的连线与AB的交点即为光线进入玻璃砖的位置,连接两交点即可作出玻璃砖中的光路,如图所示。
    (2)由折射定律可得n=eq \f(sin θ1,sin θ2)
    (3)图像的斜率k=eq \f(sin θ1,sin θ2)=n
    由题图乙可知斜率为1.5,即该玻璃砖的折射率为1.5。
    例4 某同学测量玻璃砖的折射率,准备了下列器材:激光笔、直尺、刻度尺、一面镀有反射膜的平行玻璃砖。如图所示,直尺与玻璃砖平行放置,激光笔发出的一束激光从直尺上O点射向玻璃砖表面,在直尺上观察到A、B两个光点,读出OA间的距离为20.00 cm,AB间的距离为6.00 cm,测得图中直尺到玻璃砖上表面距离d1=10.00 cm,玻璃砖厚度d2=4.00 cm.玻璃的折射率n=________,光在玻璃中的传播速度v=________ m/s(光在真空中的传播速度c=3.0×108 m/s,结果均保留两位有效数字)。
    答案 1.2 2.5×108
    解析 作出光路图如图所示,
    根据几何知识可得入射角i=45°,设折射角为r,则tan r=eq \f(3,4),则sin r=eq \f(3,5),故折射率
    n=eq \f(sin i,sin r)≈1.2
    光在玻璃中的传播速度v=eq \f(c,n)=2.5×108 m/s。
    课时对点练
    1.(1)在“测量玻璃的折射率”的实验中,在白纸上放好平行玻璃砖,aa′和bb′分别是玻璃砖与空气的两个界面,如图甲所示。在玻璃砖的一侧插上两枚大头针P1和P2,然后在另一侧透过玻璃砖观察,并依次插入大头针P3和P4。在插P3和P4时,应使______________。
    (2)某同学实验中作出光路图如图乙所示,在入射光线上任取一点A,过A点作法线的垂线,B点是垂线与法线的交点。O点是入射光线与aa′界面的交点,C点是出射光线与bb′界面的交点,D点为法线与bb′界面的交点。则实验所用玻璃的折射率n=________(用图中线段表示)。
    答案 (1)P3挡住P1、P2的像,P4挡住P3和P1、P2的像 (2)eq \f(AB,OA)·eq \f(OC,CD)
    2.某研究小组根据光学知识,设计了一个测液体折射率的仪器。如图所示,在一个圆盘上,过其圆心O作两条相互垂直的直径BC、EF。在半径OA上,垂直盘面插上两枚大头针P1、P2并保持位置不变。每次测量时让圆盘的下半部分竖直进入液体中,而且总使得液面与直径BC重合,EF作为界面的法线,而后在图中右上方区域观察P1、P2,在圆周EC部分插上P3,使P3挡住P1、P2的像。同学们通过计算,在圆周EC部分刻好了折射率的值,这样只要根据P3所插的位置,就可以直接读出液体折射率的值。
    (1)若∠AOF=30°,OP3与OC之间的夹角为30°,则P3处刻的折射率的值为________;
    (2)图中P3、P4两处,对应折射率较大的是________;
    (3)下列关于该实验的说法,正确的是________。
    A.大头针P1、P2应适当远一些
    B.∠AOF可以非常小
    C.EC弧上的刻度是不均匀的
    D.插大头针P3时应垂直于盘面
    答案 (1)eq \r(3) (2)P4 (3)ACD
    解析 (1)若∠AOF=30°,OP3与OC之间的夹角为30°,可知在空气中的折射角为60°,根据折射定律得n=eq \f(sin 60°,sin 30°)=eq \r(3)
    (2)由题意知,光线在液体中的入射角θ2不变,根据折射定律n=eq \f(sin θ1,sin θ2),在空气中的折射角θ1越大,折射率越大,可知P4处对应的折射率大。
    (3)大头针P1与P2连线代表入射光线,两点间距离远一些能让连线方向更准确,A正确;∠AOF应适当大一些,以减小误差,B错误;根据n=eq \f(sin θ1,sin θ2),则EC弧上的刻度是不均匀的,C正确;因为在圆周EC部分插上P3,使P3挡住P1、P2的像,P3应垂直于盘面,D正确。
    3.用三棱镜做测量玻璃的折射率的实验,先在白纸上放好三棱镜,在棱镜的一侧插入两枚大头针P1和P2,然后在棱镜的另一侧观察,在眼睛所在的一侧插两枚大头针P3、P4,使P3挡住P1、P2的像,P4挡住P1、P2的像和P3,在纸上标出大头针的位置和三棱镜轮廓,如图所示。
    (1)在图上画出所需的光路图。
    (2)为了测出该三棱镜的折射率,需要测量的物理量是________,在图上标出它们。
    (3)计算折射率的公式n=________。
    答案 见解析
    解析 (1)光路图如图甲所示,画出通过P1、P2的入射光线,交AC于O,画出通过P3、P4的出射光线交AB于O′,连接OO′,则光线OO′就是入射光线P1P2在三棱镜中的折射光线。
    (2)在所画的图上画出虚线部分并注明入射角θ1和折射角θ2,如图乙所示,用量角器量出θ1和θ2(或用刻度尺测出线段EF、OE、GH、OG的长度)。
    (3)n=eq \f(sin θ1,sin θ2)(或因为sin θ1=eq \f(EF,OE),sin θ2=eq \f(GH,OG),则n=eq \f(sin θ1,sin θ2)=eq \f(\f(EF,OE),\f(GH,OG))=eq \f(EF·OG,OE·GH))。
    4.小显和小涛同学用插针法测量玻璃棱镜的折射率。
    (1)小显同学按实验步骤,先在纸上插下两枚大头针P1、P2,然后在玻璃棱镜的另一侧插下另外两枚大头针,如图甲所示。则插针一定错误的是________(填“P3、P4”或“P5、P6”)。在图甲中按实验要求完成光路图,并标出相应的符号,所测出的玻璃棱镜的折射率n=________________________________________________________________________。
    (2)小涛同学突发奇想,用两块相同的玻璃直角三棱镜ABC来做实验,两者的AC面是平行放置的,如图乙所示。P1、P2的连线垂直于AB面,若操作正确的话,则在图乙中右边的插针应该是________(选填“P3、P4”“P3、P6”“P5、P4”或“P5、P6”)。
    答案 (1)P5、P6 见解析图 eq \f(sin θ1,sin θ2) (2)P5、P6
    解析 (1)光线经三棱镜折射后出射光线应该偏向底边,故插针一定错误的是P5、P6,光路图如图。
    根据光的折射定律有:n=eq \f(sin θ1,sin θ2)。
    (2)根据光路图可知,过P1、P2的光线经玻璃直角三棱镜的AC面后向下偏,然后射入右侧玻璃直角三棱镜后平行射出,则题图乙中右边的插针应该是P5、P6。
    5.(2023·孝感协作体高二联考)在做测量介质折射率的分组实验时,其中有两个实验小组用不同的介质做实验的情况如下:
    (1)甲组同学在测玻璃的折射率实验时,用他们测得的多组入射角i与折射角r作出的sin i-sin r图像如图甲所示,则该玻璃的折射率为________;光线是________。
    A.从空气射入玻璃
    B.从玻璃射入空气
    (2)乙组同学先画出图乙所示的坐标系,再在y<0区域放入某透明介质(以x轴为界面),并通过实验分别标记了折射光线、入射光线、反射光线通过的点,坐标分别为A(8,3)、B(1,-4)、C(7,-4)。
    ①入射点O′(图中未标出)的坐标为________;
    ②通过图乙中数据可以求得该介质的折射率n=________。(保留两位小数)
    答案 (1)1.5 A (2)①(4,0) ②1.33
    解析 (1)由n=eq \f(sin i,sin r)可得,玻璃的折射率n=eq \f(1,0.67)≈1.5;
    由题图甲可知,入射角大于折射角,则光线是从空气射入玻璃的,故A正确。
    (2)①画出三条光线如图所示。
    根据折射光线与入射光线的对称性可知,入射点O′的横坐标为x=eq \f(1+7,2) cm=4 cm,
    故入射点O′的坐标为(4,0)。
    ②设入射角为θ1,折射角为θ2,由几何知识得sin θ1=eq \f(3,\r(32+42))=0.6,sin θ2=eq \f(4,\r(42+32))=0.8,
    所以该介质的折射率n=eq \f(sin θ2,sin θ1)=eq \f(0.8,0.6)≈1.33。
