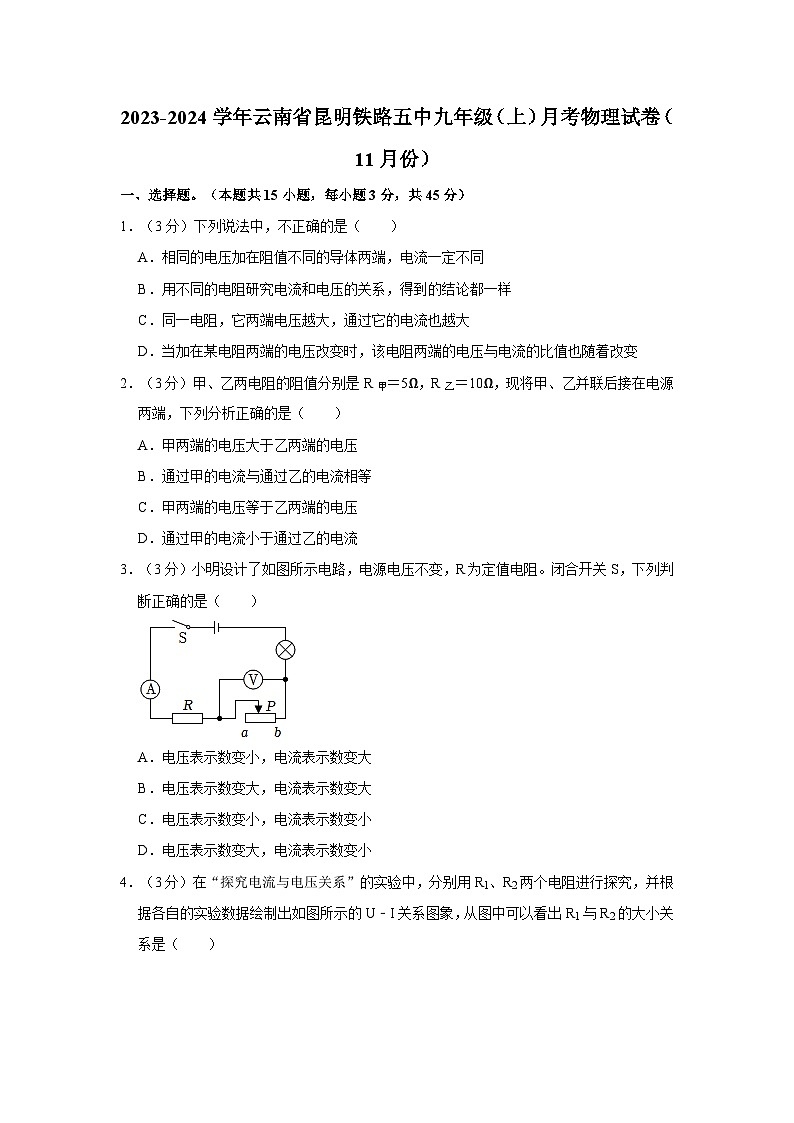

云南省昆明铁路五中2023-2024学年九年级上学期月考物理试卷（11月份）

这是一份云南省昆明铁路五中2023-2024学年九年级上学期月考物理试卷（11月份），共14页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1．（3分）下列说法中，不正确的是（ ）

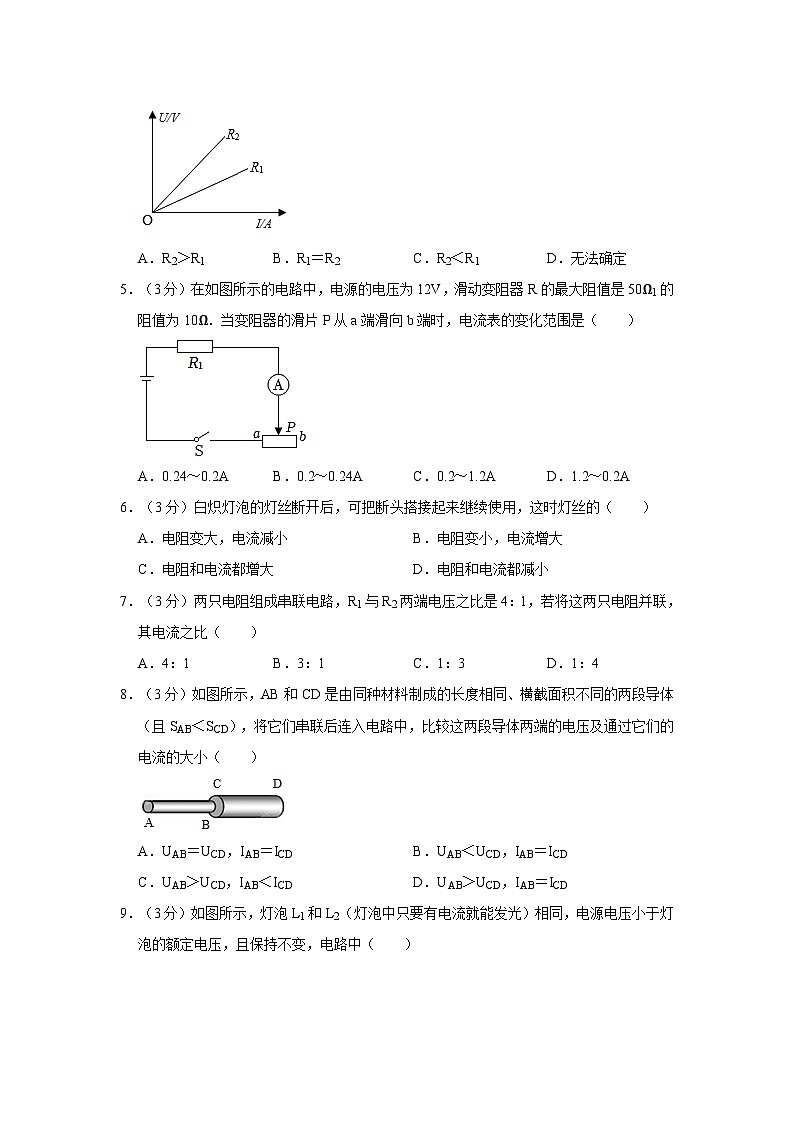

A．相同的电压加在阻值不同的导体两端，电流一定不同
B．用不同的电阻研究电流和电压的关系，得到的结论都一样
C．同一电阻，它两端电压越大，通过它的电流也越大
D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
2．（3分）甲、乙两电阻的阻值分别是R甲＝5Ω，R乙＝10Ω，现将甲、乙并联后接在电源两端，下列分析正确的是（ ）
A．甲两端的电压大于乙两端的电压
B．通过甲的电流与通过乙的电流相等
C．甲两端的电压等于乙两端的电压
D．通过甲的电流小于通过乙的电流
3．（3分）小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，下列判断正确的是（ ）
A．电压表示数变小，电流表示数变大
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电流表示数变小
4．（3分）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图象，从图中可以看出R1与R2的大小关系是（ ）
A．R2＞R1B．R1＝R2C．R2＜R1D．无法确定
5．（3分）在如图所示的电路中，电源的电压为12V，滑动变阻器R的最大阻值是50Ω1的阻值为10Ω．当变阻器的滑片P从a端滑向b端时，电流表的变化范围是（ ）
A．0.24～0.2AB．0.2～0.24AC．0.2～1.2AD．1.2～0.2A
6．（3分）白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（ ）
A．电阻变大，电流减小B．电阻变小，电流增大
C．电阻和电流都增大D．电阻和电流都减小
7．（3分）两只电阻组成串联电路，R1与R2两端电压之比是4：1，若将这两只电阻并联，其电流之比（ ）
A．4：1B．3：1C．1：3D．1：4
8．（3分）如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体（且SAB＜SCD），将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小（ ）
A．UAB＝UCD，IAB＝ICDB．UAB＜UCD，IAB＝ICD
C．UAB＞UCD，IAB＜ICDD．UAB＞UCD，IAB＝ICD
9．（3分）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，电路中（ ）
A．L1变亮，电压表示数变小
B．L1变暗，电流表示数变大
C．L2亮起来，电压表示数变大
D．L2亮起来，电流表示数变小
10．（3分）如图所示是电阻RA和RB的I﹣U图象，分析可知下列说法中不正确的是（ ）
A．当RA两端电压为0V时，RA的阻值是10Ω
B．当RB两端电压为2V时，通过RB的电流为0.1A
C．当两电阻并联时，通过RA和RB的电流之比为1：2
D．当两电阻串联时，RA和RB两端的电压之比为1：2
11．（3分）小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小（ ）
A．B．
C．D．
12．（3分）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，则（ ）
A．电压表的示数变大，电流表的示数变大
B．电压表的示数变大，电流表的示数变小
C．电压表的示数不变，电流表的示数变大
D．电压表的示数变小，电流表的示数变大
13．（3分）如图所示电路中，电源电压不变。闭合电键S，当滑动变阻器的滑片P向左移动时，则（ ）
A．A表示数与A1表示数的差值变大
B．A表示数与A1表示数的比值变小
C．V表示数与A1表示数的比值变大
D．V表示数与A1表示数的乘积变大
14．（3分）如图所示，设电源电压保持不变，R0＝10Ω．当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为（ ）
A．U＝3V，R＝5ΩB．U＝6V，R＝20Ω
C．U＝6V，R＝10ΩD．U＝3V，R＝15Ω
15．（3分）如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）
A．B．
C．D．
二、填空题。（本题共5小题，每题4分，共20分）
16．（4分）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为 ，电源电压为 V。
17．（4分）如图所示电路中，电源电压恒为6V，当闭合开关时，则灯L2两
端电压为 V，灯L1、L2的阻值之比为 。
18．（4分）当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是 Ω；当它两端电压为0V时，该导体的电阻为 Ω。
19．（4分）一个电压恒定的电源，在其两端只接一只电阻值为12Ω的电阻R1，电流是0.5A。如果在电阻R1两端并联一个电阻值为8Ω的电阻R2，并联电路的总电流为 A，若将R2改为与R1串联在原电路中，电路中电流为 A。
20．（4分）电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要给它 联一个 Ω的电阻。
三、实验探究题。（本题共2小题，共16分）
21．（8分）小欣利用实验探究“电流跟电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；
（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数 ．
A．电阻R处短路 B．电阻R处断路 C．滑动变阻器处断路
（3）排除故障后进行实验．实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：电压一定时， ；
（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为 V不变，应将滑动变阻器的滑片P向 （选填“A”或“B”）移动，记录此时各表的示数．
22．（8分）小秋同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V的规格相同的灯泡若干1（10Ω 1A）、R2（20Ω 2A），开关及导线若干。
（1）请你根据图甲，用笔画线代替导线，将图乙中的电路图连接完整。（要求：滑动变阻器滑片P向右移动时灯泡变亮，且导线不得交叉）
（2）闭合开关前，应将滑片P置于 （选填“A”或“B”）端。正确连接电路后，闭合开关S，移动滑片P，电流表指针几乎未偏转，电压表有示数 。
（3）排除故障后，移动滑片P，依次测得6组数据，此时电路中的电流为 A；第4次实验时灯泡电阻为 Ω．由表一中数据可知，小张选用的滑动变阻器应是 （选填“R1”或“R2”）。
表一
（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是 （选填“合理”或“不合理”）的。
四、计算题。（本题共2小题，共19分）
23．（9分）如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω．当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90A．求：
（1）电阻R2的阻值。
（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压。
24．（10分）在如图所示的电路中，电源电压不变，电阻R2＝40Ω。当只闭合开关S1时，电流表示数为I1，电压表的示数为4V；当只闭合开关S2时，电流表示数为I2，电压表的示数为2V，已知I1：I2＝4：5。求：
（1）电阻R1与R3的比值。
（2）当只闭合开关S1时，电流表的示数。
2023-2024学年云南省昆明铁路五中九年级（上）月考物理试卷（11月份）
参考答案与试题解析
一、选择题。（本题共15小题，每小题3分，共45分）
1．（3分）下列说法中，不正确的是（ ）
A．相同的电压加在阻值不同的导体两端，电流一定不同
B．用不同的电阻研究电流和电压的关系，得到的结论都一样
C．同一电阻，它两端电压越大，通过它的电流也越大
D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
【答案】D
【分析】根据欧姆定律R＝可知，虽然电阻是由算出，但电阻是导体本身的一种属性，与电压U、电流I无关。
【解答】解：
A．电压相同时，由I＝，电流一定不同；
B．用不同的电阻来研究电流和电压，即电阻一定时，只是比例系数不同而已；
C．同一电阻的阻值不变可知，通过它的电流也越大；
D．由R＝，电压与电流的比值等于导体的电阻，所以，该电阻两端的电压与电流的比值不变。
故选：D。
2．（3分）甲、乙两电阻的阻值分别是R甲＝5Ω，R乙＝10Ω，现将甲、乙并联后接在电源两端，下列分析正确的是（ ）
A．甲两端的电压大于乙两端的电压
B．通过甲的电流与通过乙的电流相等
C．甲两端的电压等于乙两端的电压
D．通过甲的电流小于通过乙的电流
【答案】C
【分析】（1）根据并联电路的电压特点可知甲、乙两端的电压关系；
（2）根据欧姆定律求出通过甲、乙的电流关系；
【解答】解：AC、将甲，根据并联电路的电压特点可知，甲，故A错误；
BD、根据题意可知，甲，甲的电阻小于乙的电阻可知，故BD错误。
故选：C。
3．（3分）小明设计了如图所示电路，电源电压不变，R为定值电阻。闭合开关S，下列判断正确的是（ ）
A．电压表示数变小，电流表示数变大
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变大，电流表示数变小
【答案】A
【分析】由电路图可知，定值电阻R与滑动变阻器、灯泡串联，电压表测变阻器两端的电压，电流表测电路中的电流。根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡、定值电阻R两端的电压变化，根据串联电路的电压特点滑动变阻器两端的电压变化。
【解答】解：由电路图可知，定值电阻R与滑动变阻器，电压表测变阻器两端的电压。
闭合开关S，当滑片P从a移到b的过程中，电路的总电阻变小，
由I＝可知，即电流表示数变大；
由U＝IR可知，灯泡和定值电阻R两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压变小。
故选：A。
4．（3分）在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图象，从图中可以看出R1与R2的大小关系是（ ）
A．R2＞R1B．R1＝R2C．R2＜R1D．无法确定
【答案】A
【分析】由图象，当电流相等时，比较两电阻对应的电压，由欧姆定律比较两电阻大小。
【解答】解：作横轴的垂线交两电阻的图线于A、B，分别过A，如图所示：
可知当电流相等时，R2两端的电压更大，由I＝，所以R2＞R8，故A正确，BCD错误。
故选：A。
5．（3分）在如图所示的电路中，电源的电压为12V，滑动变阻器R的最大阻值是50Ω1的阻值为10Ω．当变阻器的滑片P从a端滑向b端时，电流表的变化范围是（ ）
A．0.24～0.2AB．0.2～0.24AC．0.2～1.2AD．1.2～0.2A
【答案】D
【分析】当滑片p在a端时接入电路的电阻为0，根据欧姆定律求出此时电流表的最大示数；当p在b端时接入电路的电阻最大，R1、和滑动变阻器串联，根据电阻的串联特点和欧姆定律求出此时电流表的最小示数。
【解答】解：当滑片p在a端时接入电路的电阻为0，
此时电流表的最大示数为I最大＝＝＝6.2A，
当p在b端时接入电路的电阻最大，R1、和滑动变阻器串联，
此时电流表的最小示数为I最小＝＝＝0.2A，
当变阻器的滑片p从a端滑向b端时，故电流表的示数变化范围为6.2A～0.4A。
故选：D。
6．（3分）白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（ ）
A．电阻变大，电流减小B．电阻变小，电流增大
C．电阻和电流都增大D．电阻和电流都减小
【答案】B
【分析】灯丝断了以后再搭接起来继续使用，长度变短，横截面积变大，电阻变小，根据公式I＝可知电流的变化。
【解答】解：把断头搭接起来继续使用，灯丝的长度变短，电阻变小可知电流变大。
故选：B。
7．（3分）两只电阻组成串联电路，R1与R2两端电压之比是4：1，若将这两只电阻并联，其电流之比（ ）
A．4：1B．3：1C．1：3D．1：4
【答案】D
【分析】串联电路电阻之比等于电压之比，并联电路电流之比等于电阻的反比。
【解答】解：因为两个电阻串联，所以R1：R2＝U5：U2＝4：3；
因为两个电阻并联，所以I1：I2＝R8：R1＝1：6；
故选：D。
8．（3分）如图所示，AB和CD是由同种材料制成的长度相同、横截面积不同的两段导体（且SAB＜SCD），将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小（ ）
A．UAB＝UCD，IAB＝ICDB．UAB＜UCD，IAB＝ICD
C．UAB＞UCD，IAB＜ICDD．UAB＞UCD，IAB＝ICD
【答案】D
【分析】因两电阻串联，则由串联电路的电流规律可知两导体中的电流关系；根据电阻的影响因素可知两部分电阻的大小关系，由欧姆定律可求得两部分导体两端的电压关系。
【解答】解：两段导体串联，因为串联电路中各处电流相等，即：IAB＝ICD；
由题意可知，两段导体的横截面积大小关系为：SAB＜SCD，且两端导体的材料和长度相同，所以AB段的导体电阻大于CD段的电阻，AB段的电压要大于CD段的电压AB＞UCD；故D正确。
故选：D。
9．（3分）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，电路中（ ）
A．L1变亮，电压表示数变小
B．L1变暗，电流表示数变大
C．L2亮起来，电压表示数变大
D．L2亮起来，电流表示数变小
【答案】D
【分析】开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压，电流表测电路中的电流；
当开关S断开时，灯泡L1和L2串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；
根据串联电路中总电阻等于各分电阻之和，判断出电路中电阻的变化，根据欧姆定律判断出电路中的电流的变化和灯泡L1两端的电压的变化，即电压表的示数的变化，根据P＝UI可知灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小可知亮暗的变化。
【解答】解：开关S闭合时，电路为灯泡L1的简单电路，电压表测电源的电压；
当开关S断开时，灯泡L1和L3串联，灯泡L2亮起来，电压表测灯泡L1两端的电压，电流表测电路中的电流；
因串联电路中总电阻等于各分电阻之和，
所以，电路中的总电阻变大可知，即电流表的示数变小；
由U＝IR可知，灯泡L4两端的电压变小，即电压表的示数变小；
因P＝UI，且灯泡的亮暗取决于实际功率的大小，灯泡L1的实际功率变小，灯泡L1变暗，故A。
故选：D。
10．（3分）如图所示是电阻RA和RB的I﹣U图象，分析可知下列说法中不正确的是（ ）
A．当RA两端电压为0V时，RA的阻值是10Ω
B．当RB两端电压为2V时，通过RB的电流为0.1A
C．当两电阻并联时，通过RA和RB的电流之比为1：2
D．当两电阻串联时，RA和RB两端的电压之比为1：2
【答案】C
【分析】（1）根据图象读出两电阻两端的电压均为2V时通过的电流，根据欧姆定律求出两电阻的阻值，要注意导体的电阻只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关；
（2）当两电阻并联时它们两端的电压相等，根据欧姆定律求出通过RA和RB的电流之比；
（3）当两电阻串联时通过它们的电流相等，根据欧姆定律求出RA和RB两端的电压之比。
【解答】解：（1）由图象可知，当UA＝UB＝2V时，IA＝0.4A、IB＝0.1A，故B正确；
由I＝可得
RA＝＝＝10Ω，RB＝＝＝20Ω，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，当RA两端电压为6V时，RA的阻值仍为10Ω不变，故A正确；
（2）因并联电路中各支路两端的电压相等，
所以，当两电阻并联时A和RB的电流之比：
＝＝＝＝，故C错误；
（3）因串联电路中各处的电流相等，
所以，当两电阻串联时，RA和RB两端的电压之比：
＝＝＝＝，故D正确。
故选：C。
11．（3分）小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小（ ）
A．B．
C．D．
【答案】C
【分析】当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，则滑片会向上移动；分析各图中电路的连接情况，判断药液量减少时电阻的变化情况，根据电路的连接情况以及串联电路的分压特点判断电压表示数的变化，找出电压表示数随之减小的电路图。
【解答】解：当袋中药液量减少时，整个药液袋的重力减小，弹簧的伸长量减小；
A、由图可知，电压表测变阻器两端的电压；
当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，变阻器两端的电压不变，故A不符合要求；
B、由图可知，电压表测变阻器两端的电压；
当袋中药液量减少时，滑片向上移动，根据串联电路的分压特点可知，即电压表的示数变大；
C、由图可知，电压表测变阻器两端的电压；
当袋中药液量减少时，滑片向上移动，根据串联电路的分压特点可知，即电压表的示数变小；
D、由图可知，电压表测量电源电压，
由于电源电压不变，所以，电压表的示数不变。
故选：C。
12．（3分）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，则（ ）
A．电压表的示数变大，电流表的示数变大
B．电压表的示数变大，电流表的示数变小
C．电压表的示数不变，电流表的示数变大
D．电压表的示数变小，电流表的示数变大
【答案】A
【分析】分析电路图两电阻串联，当滑动变阻器滑片向左滑动时，接入的阻值变小，利用欧姆定律分析电流变化；根据U＝IR分析电压表示数变化。
电压表与电流表示数比值为电阻值。
【解答】解：由电路图可知，滑动变阻器与定值电阻串联，滑片向左滑动时，则电路中总电阻变小可知，电路中的电流变大；R为定值电阻，故电压表示数变大，BCD错误。
故选：A。
13．（3分）如图所示电路中，电源电压不变。闭合电键S，当滑动变阻器的滑片P向左移动时，则（ ）
A．A表示数与A1表示数的差值变大
B．A表示数与A1表示数的比值变小
C．V表示数与A1表示数的比值变大
D．V表示数与A1表示数的乘积变大
【答案】C
【分析】①首先分析电路图，闭合电键S，电阻R1与滑动变阻器R2并联，电流表A1测量通过R2的电流，电流表A测量电路总电流，电压表测量的是电源电压；
②当滑动变阻器的滑片P向左移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻器两端的电压不变，根据欧姆定律可知该支路电流的变化，即电流表A1示数的变化；
③根据并联电路的电流特点，可知电流表A示数的变化，从而可以对四个选项逐一进行分析判断。
【解答】解：
由图可知，闭合电键S后1与滑动变阻器R2并联，电流表A5测量通过R2的电流，电流表A测量电路总电流。
因为电源的电压保持不变，所以滑片移动时电压表的示数不变；
当滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的电阻变大可知2变小，即电流表A6示数变小；
电阻R1两端的电压和电阻都不变，则通过电阻R1的电流I5不变，
根据并联电路中干路电流等于各支路电流之和可知，总电流变小；
A、由并联电路的电流特点可知1表示数的差值即为通过电阻R1的电流，而电阻R7所在支路中的电流不变，即该差值不变；
B、A表示数与A1表示数的比值＝＝1+1保持不变、I5变小，所以其比值会变大；
C、因为电压表的示数不变1的示数变小，所以电压表V示数与电流表A1比值变大，故C正确；
D、因为电压表的示数不变2的示数变小，所以电压表V示数与电流表A1示数的乘积变小，故D错误。
故选：C。
14．（3分）如图所示，设电源电压保持不变，R0＝10Ω．当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为（ ）
A．U＝3V，R＝5ΩB．U＝6V，R＝20Ω
C．U＝6V，R＝10ΩD．U＝3V，R＝15Ω
【答案】B
【分析】闭合开关S，滑动变阻器的滑片P在中点c时，电阻R0和滑动变阻器Rc串联；移动滑片P至b端时，电阻R0和滑动变阻器Rb串联；根据电阻的串联特点和欧姆定律分别列出电路中电流的表达式，解方程即可得出答案。
【解答】解：闭合开关S，滑动变阻器的滑片P在中点c时0和滑动变阻器Rc＝R串联；
∵串联电路中总电阻等于各分电阻之和，
∴根据欧姆定律可得，电路中的电流：
I＝＝＝3.3A﹣﹣﹣﹣﹣﹣﹣﹣﹣①
移动滑片P至b端时，电阻R0和滑动变阻器Rb＝R串联；
此时电路中的电流：
I′＝＝＝0.2A﹣﹣﹣﹣﹣②
由①②两式可得：U＝5V，R＝20Ω。
故选：B。
15．（3分）如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）
A．B．
C．D．
【答案】D
【分析】串联电路的电流处处相等，并联电路各支路电压相等，用电压表和电流表，直接或间接测量电压和电流，根据Rx＝求出电阻。
【解答】解：A、Rx和定值电阻串联，电压表U1测量定值电阻两端的电压，根据I＝。根据串联电路电流处处相等x电流等于通过定值电阻电流Ix＝I0．电压表U7测量Rx两端的电压Ux，根据Rx＝求出电阻。
B、开关S和S1都闭合时，电压表测量电源电压1断开时，电压表直接测量Rx两端的电压。根据 串联电路总电压等于各串联导体电压之和，根据I＝。根据串联电路电流处处相等x电流等于通过定值电阻电流Ix＝I8．根据Rx＝求出电阻；
C、Rx和定值电阻并联，电流表A1测量定值电阻的电流，根据U＝IR。根据并联电路各支路电压相等，Rx两端电压等于定值电阻两端的电压Ux＝U0．电流表A4测量Rx的电流Ix，根据Rx＝求出电阻。
D、Rx和定值电阻串联，电流表测量串联电路的电流x两端的电压，不能求出Rx电阻。符合题意。
故选：D。
二、填空题。（本题共5小题，每题4分，共20分）
16．（4分）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为 1：2 ，电源电压为 4 V。
【答案】见试题解答内容
【分析】由图可知，两电阻并联，已知两电阻阻值，可求得并联电路的电阻，由欧姆定律可求得电源电压，然后可求通过电阻R1与R2的电流之比。
【解答】解：由图可知，两电阻并联1＝4Ω，R3＝2Ω，则R并＝＝＝Ω，
由I＝可得并＝7A×Ω＝3V；
电阻R1与R2的电流之比：＝＝＝＝。
故答案为：1：2； 2。
17．（4分）如图所示电路中，电源电压恒为6V，当闭合开关时，则灯L2两
端电压为 2 V，灯L1、L2的阻值之比为 2：1 。
【答案】见试题解答内容
【分析】由电路图可知，闭合开关后，两灯泡串联，电压表测L1两端的电压，根据串联电路的电压特点求出L2两端的电压，根据欧姆定律求出灯L1、L2的阻值之比。
【解答】解：由电路图可知，闭合开关后，电压表测L1两端的电压为U1，
已知电源电压U＝2V，则L2两端的电压：U2＝U﹣U4＝6V﹣4V＝5V，
串联电路中电流处处相等，I＝I1＝I2，
由I＝可得4、L2的阻值之比：
＝＝＝＝4：1。
故答案为：2；7：1。
18．（4分）当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是 15 Ω；当它两端电压为0V时，该导体的电阻为 15 Ω。
【答案】见试题解答内容
【分析】（1）已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；
（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与其两端的电压无关。
【解答】解：
根据I＝可得
R＝＝＝15Ω；
∵电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
∴在这个导体两端电压为0时，导体的电阻仍为15Ω不变。
故答案为：15；15。
19．（4分）一个电压恒定的电源，在其两端只接一只电阻值为12Ω的电阻R1，电流是0.5A。如果在电阻R1两端并联一个电阻值为8Ω的电阻R2，并联电路的总电流为 1.25 A，若将R2改为与R1串联在原电路中，电路中电流为 0.3 A。
【答案】1.25；0.3。
【分析】（1）已知电阻和通过它的电流，由欧姆定律计算电源电压；
在电阻R1两端并联一个电阻值为8Ω的电阻R2，根据欧姆定律可求得流经R2的电流，然后利用并联电路的电流特点可求总电流；
（2）将R2改为与R1串联在原电路中，根据串联电路的电阻特点求得串联电路的总电阻，然后利用欧姆定律可求得电路的总电流。
【解答】解：
（1）已知通过12Ω的电阻R1的电流是0.7A，
由I＝可得
U＝I1R1＝2.5A×12Ω＝6V；
在电阻R2两端并联一个电阻值为8Ω的电阻R2，由并联电路特点和欧姆定律可得，通过R8的电流：
I2＝＝＝0.75A，
所以并联电路的总电流：
I＝I8+I2＝0.5A+0.75A＝1.25A；
（2）将R5改为与R1串联在原电路中，由串联电路特点和欧姆定律可得
I′＝＝＝5.3A。
故答案为：1.25；4.3。
20．（4分）电阻为12Ω的电铃，正常工作时的电压为6V，现只有一个8V的电源，要给它 串 联一个 4 Ω的电阻。
【答案】见试题解答内容
【分析】比较电铃的电压与电源电压，可知电源电压大于电铃的额定电压，故需要串联一个电阻分压，串联电阻两端的电压等于电源电压减去电铃的额定电压；
因为电铃正常工作，电铃两端的电压等于额定电压，已知电铃的电阻，则利用欧姆定律求此时通过电铃的电流，则串联电阻的阻值利用R＝计算。
【解答】解：要使电铃正常工作，需要给电铃串联一个电阻R
UR＝U﹣U额＝8V﹣6V＝8V，
∵电铃正常工作，
I＝＝＝3.5A；
则串联电阻R＝＝＝4Ω；
故答案为：串，6。
三、实验探究题。（本题共2小题，共16分）
21．（8分）小欣利用实验探究“电流跟电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；
（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数 B ．
A．电阻R处短路 B．电阻R处断路 C．滑动变阻器处断路
（3）排除故障后进行实验．实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，得到如图丙所示的电流I随电阻R变化的图象．由图象可以得出结论：电压一定时， 导体的电流与导体的电阻成反比 ；
（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为 2.5 V不变，应将滑动变阻器的滑片P向 A （选填“A”或“B”）移动，记录此时各表的示数．
【答案】见试题解答内容
【分析】若电流表示数为0，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
【解答】解：（1）变阻器按一上一下接入电路中，由图知
UV＝IR＝0.1A×25Ω＝﹣﹣﹣﹣＝2.5A×5Ω＝5.5V﹣﹣﹣﹣﹣①，故电压表选用小量程与电阻并联
（2）小欣把5Ω定值电阻接入电路后，闭合开关，则电路中的故障可能是电阻R处断路；
（3）由①知，电流与电阻之积为一定值，导体的电流与导体的电阻成反比；
（4）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压为2.5V不变，由分压原理，所以滑片应向A端移动．
故答案为：（1）如上所示；（2）B；（4）5.5；A．
22．（8分）小秋同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V的规格相同的灯泡若干1（10Ω 1A）、R2（20Ω 2A），开关及导线若干。
（1）请你根据图甲，用笔画线代替导线，将图乙中的电路图连接完整。（要求：滑动变阻器滑片P向右移动时灯泡变亮，且导线不得交叉）
（2）闭合开关前，应将滑片P置于 A （选填“A”或“B”）端。正确连接电路后，闭合开关S，移动滑片P，电流表指针几乎未偏转，电压表有示数 小灯泡断路 。
（3）排除故障后，移动滑片P，依次测得6组数据，此时电路中的电流为 0.2 A；第4次实验时灯泡电阻为 8 Ω．由表一中数据可知，小张选用的滑动变阻器应是 R2 （选填“R1”或“R2”）。
表一
（4）小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是 不合理 （选填“合理”或“不合理”）的。
【答案】见试题解答内容
【分析】（1）根据滑动变阻器滑片P向右移动时灯泡变亮确定变阻器右下接线柱连入电路中；
（2）闭合开关前，为保护电路，应将滑片P置于阻值最大处；
若电流表示数为0，灯不亮，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的部分断路了；
（3）根据电流表选用的量程确定分度值读数，由欧姆定律得出第4次实验时灯泡电阻；由表一中第1组数据，由欧姆定律和串联电阻的规律得出变阻器连入电路的电阻，确定选用的滑动变阻器的规格；
（4）由表中数据知，灯的电阻随灯的电压的变化而变化，不同电压下灯的电阻不同，据此分析。
【解答】解：
（1）滑动变阻器滑片P向右移动时灯泡变亮，即电流变大电阻变小，如下所示：
（2）闭合开关前，应将滑片P置于阻值最大处的A端；
正确连接电路后，闭合开关S，小张发现小灯泡始终不亮，电路可能断路，电压表与电源连通；
（3）其中第2次实验时电流表表盘如图丙所示，电流表分度值为0.02A；
由欧姆定律，第4次实验时灯泡电阻为：
R4＝＝＝8Ω；
由表一中第1组数据，由欧姆定律和串联电阻的规律
R滑＝＝≈15.7Ω2；
（4）由表中数据知，灯的电阻随灯的电压的变化而变化，故将不同电压的灯的电阻取平均值没有意义。
故答案为：
（1）如上所示；（2）A；
（3）0.4；8；R2；
（4）不合理。
四、计算题。（本题共2小题，共19分）
23．（9分）如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω．当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.90A．求：
（1）电阻R2的阻值。
（2）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压。
【答案】见试题解答内容
【分析】（1）当断开开关S1和S2，闭合开关S3时，R2断路，电路中只有电阻R1，电流表测量的是通过电阻R1的电流，知道电阻R1的阻值可利用公式U＝IR计算出电源电压。当断开开关S2，闭合开关S1和S3时，电阻R1和R2并联，电流表测量的是干路中的总电流，则由并联电路的电流规律可得出通过电阻R2的电流，再利用公式R＝计算出电阻R2的阻值。
（2）断开开关S1和S3，闭合开关S2时，电阻R1和R2串联，利用串联电路电阻的特点计算出电路中的总电阻，可利用公式I＝计算出电路中的电流，知道电阻R1的阻值，再利用公式U＝IR计算出电阻R1两端的电压。
【解答】（1）当断开开关S1和S2，闭合开关S7时，电路中只有电阻R1，而I1＝4.50A，R1＝20Ω，
所以电源电压为：U＝I1R4＝0.50A×20Ω＝10V。
断开开关S2，闭合开关S4和S3时，电阻R1和R6并联，电流表测量的是干路中的总电流，
所以通过电阻R2的电流为：I2＝I﹣I2＝0.90A﹣0.50A＝3.40A，
电阻R2的阻值为：R2＝＝＝25Ω。
（2）断开开关S1和S4，闭合开关S2时，电阻R1和R5串联，
R1＝20Ω，R2＝25Ω，
则电路中的总电阻为：R＝R2+R2＝20Ω+25Ω＝45Ω，
电路中的电流为：I串＝＝＝A，
则电阻R1两端的电压为：U1＝I串R8＝A×20Ω≈5.4V。
答：（1）电阻R2的阻值为25Ω。
（2）断开开关S2和S3，闭合开关S2时，加在电阻R2两端的电压为4.4V。
24．（10分）在如图所示的电路中，电源电压不变，电阻R2＝40Ω。当只闭合开关S1时，电流表示数为I1，电压表的示数为4V；当只闭合开关S2时，电流表示数为I2，电压表的示数为2V，已知I1：I2＝4：5。求：
（1）电阻R1与R3的比值。
（2）当只闭合开关S1时，电流表的示数。
【答案】（1）电阻R1与R3的比值为5：2；
（2）当只闭合开关S1时，电流表的示数为0.2A。
【分析】画出两种情况的等效电路图：
（1）先根据欧姆定律表示出图1、图2中电压表的示数，再结合两者的电流关系即可求出电阻R1与R3的比值。
（2）根据电阻的串联特点和欧姆定律表示出两电路图电源的电压，再根据电源的电压不变得出等式，结合R1与R3的比值即可求出R1与R2之间的关系，进一步求出R1的阻值，最后根据欧姆定律求出通过R1的电流，即为只闭合开关S1时电流表的示数。
【解答】解：当只闭合开关S1时，等效电路图如图1所示；
当只闭合开关S7都时，等效电路如图2所示；
（1）由图1可得：I3R1＝4V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
由图3可得：I2R3＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②两式和I1：I2＝6：5，可得：＝
（2）因为电源的电压不变，
所以I3（R1+R2）＝I3（R2+R3）
把I2：I2＝4：6代入上式可得：4R1﹣R7＝5R3﹣﹣﹣﹣④
联立③④式得：＝，
因为R2＝40Ω，
所以R1＝20Ω；
此时电路中的电流：
I5＝＝＝0.2A。
答：（1）电阻R3与R3的比值为5：3；
（2）当只闭合开关S1时，电流表的示数为0.5A。实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16
0.22
0.25
0.28
0.29
电阻RL/Ω
3.1
6.8
8.9
9.7
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16
0.22
0.25
0.28
0.29
电阻RL/Ω
3.1
6.8
8.9
9.7
