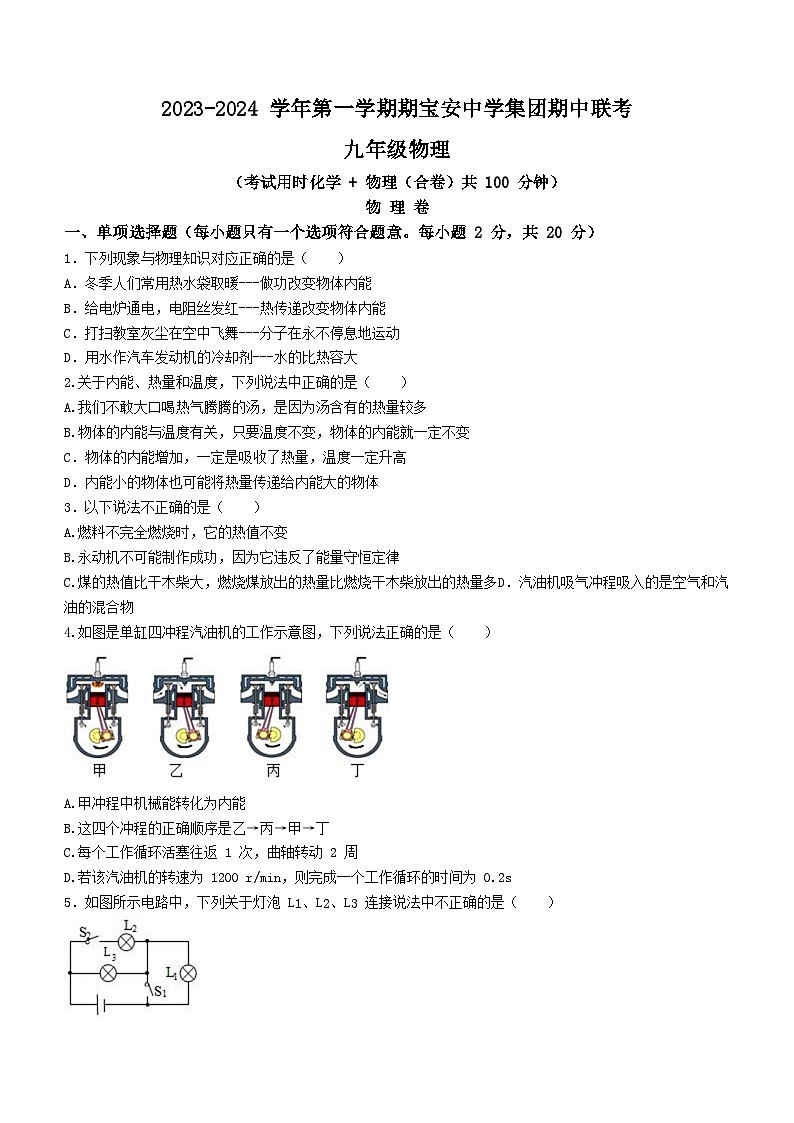

广东省深圳市宝安区宝安中学集团2023-2024学年九年级上学期期中考试物理试题

这是一份广东省深圳市宝安区宝安中学集团2023-2024学年九年级上学期期中考试物理试题，共6页。试卷主要包含了单项选择题，作图题，实验填空，综合题，计算题等内容，欢迎下载使用。
（考试用时化学 + 物理（合卷）共 100 分钟）
物 理 卷
一、单项选择题（每小题只有一个选项符合题意。每小题 2 分，共 20 分）
1．下列现象与物理知识对应正确的是（ ）
A．冬季人们常用热水袋取暖---做功改变物体内能
B．给电炉通电，电阻丝发红---热传递改变物体内能
C．打扫教室灰尘在空中飞舞---分子在永不停息地运动
D．用水作汽车发动机的冷却剂---水的比热容大
2.关于内能、热量和温度，下列说法中正确的是（ ）
A.我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
B.物体的内能与温度有关，只要温度不变，物体的内能就一定不变
C．物体的内能增加，一定是吸收了热量，温度一定升高
D．内能小的物体也可能将热量传递给内能大的物体
3．以下说法不正确的是（ ）
A.燃料不完全燃烧时，它的热值不变
B.永动机不可能制作成功，因为它违反了能量守恒定律
C.煤的热值比干木柴大，燃烧煤放出的热量比燃烧干木柴放出的热量多D．汽油机吸气冲程吸入的是空气和汽油的混合物
4.如图是单缸四冲程汽油机的工作示意图，下列说法正确的是（ ）
A.甲冲程中机械能转化为内能
B.这四个冲程的正确顺序是乙→丙→甲→丁
C.每个工作循环活塞往返 1 次，曲轴转动 2 周
D.若该汽油机的转速为 1200 r/min，则完成一个工作循环的时间为 0.2s
5．如图所示电路中，下列关于灯泡 L1、L2、L3 连接说法中不正确的是（ ）

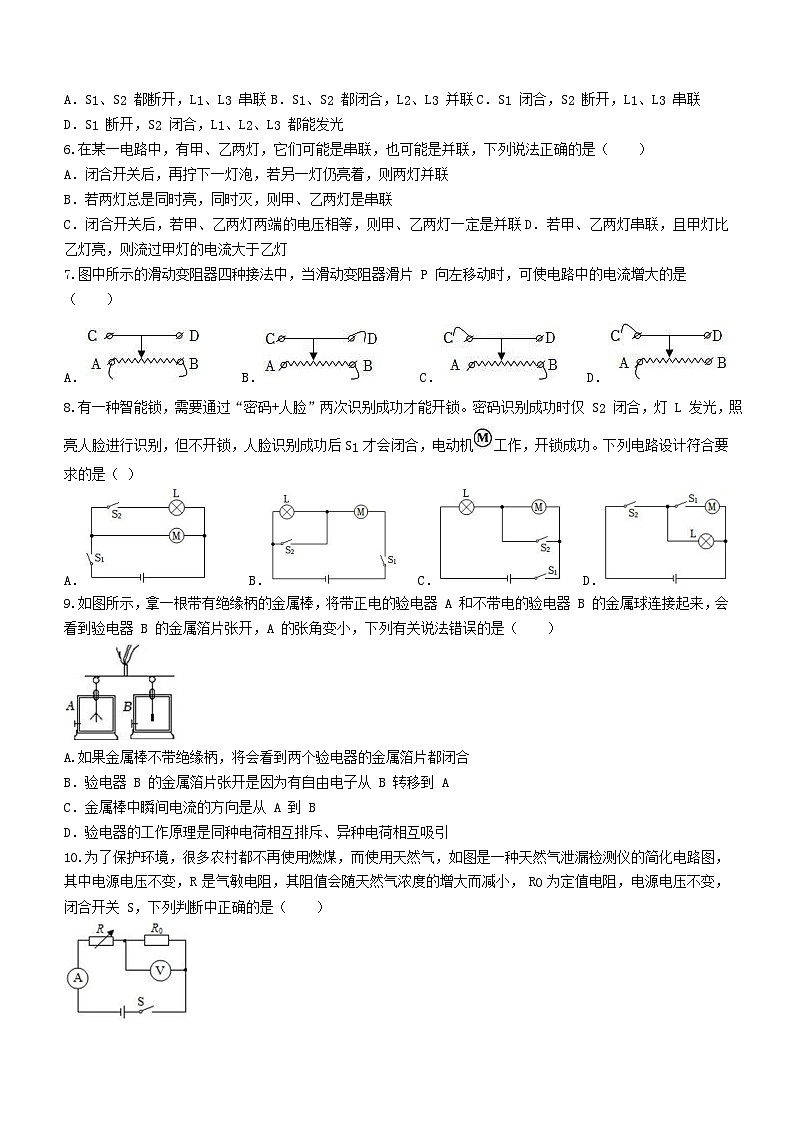

A．S1、S2 都断开，L1、L3 串联B．S1、S2 都闭合，L2、L3 并联C．S1 闭合，S2 断开，L1、L3 串联
D．S1 断开，S2 闭合，L1、L2、L3 都能发光
6.在某一电路中，有甲、乙两灯，它们可能是串联，也可能是并联，下列说法正确的是（ ）
A．闭合开关后，再拧下一灯泡，若另一灯仍亮着，则两灯并联
B．若两灯总是同时亮，同时灭，则甲、乙两灯是串联
C．闭合开关后，若甲、乙两灯两端的电压相等，则甲、乙两灯一定是并联D．若甲、乙两灯串联，且甲灯比乙灯亮，则流过甲灯的电流大于乙灯
7.图中所示的滑动变阻器四种接法中，当滑动变阻器滑片 P 向左移动时，可使电路中的电流增大的是（ ）
A． B． C． D．
8.有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅 S2 闭合，灯 L 发光，照亮人脸进行识别，但不开锁，人脸识别成功后 S1 才会闭合，电动机工作，开锁成功。下列电路设计符合要求的是（ ）
A． B． C． D．
9.如图所示，拿一根带有绝缘柄的金属棒，将带正电的验电器 A 和不带电的验电器 B 的金属球连接起来，会看到验电器 B 的金属箔片张开，A 的张角变小，下列有关说法错误的是（ ）
A.如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都闭合
B．验电器 B 的金属箔片张开是因为有自由电子从 B 转移到 A
C．金属棒中瞬间电流的方向是从 A 到 B
D．验电器的工作原理是同种电荷相互排斥、异种电荷相互吸引
10.为了保护环境，很多农村都不再使用燃煤，而使用天然气，如图是一种天然气泄漏检测仪的简化电路图，其中电源电压不变，R 是气敏电阻，其阻值会随天然气浓度的增大而减小， R0 为定值电阻，电源电压不变，闭合开关 S，下列判断中正确的是（ ）

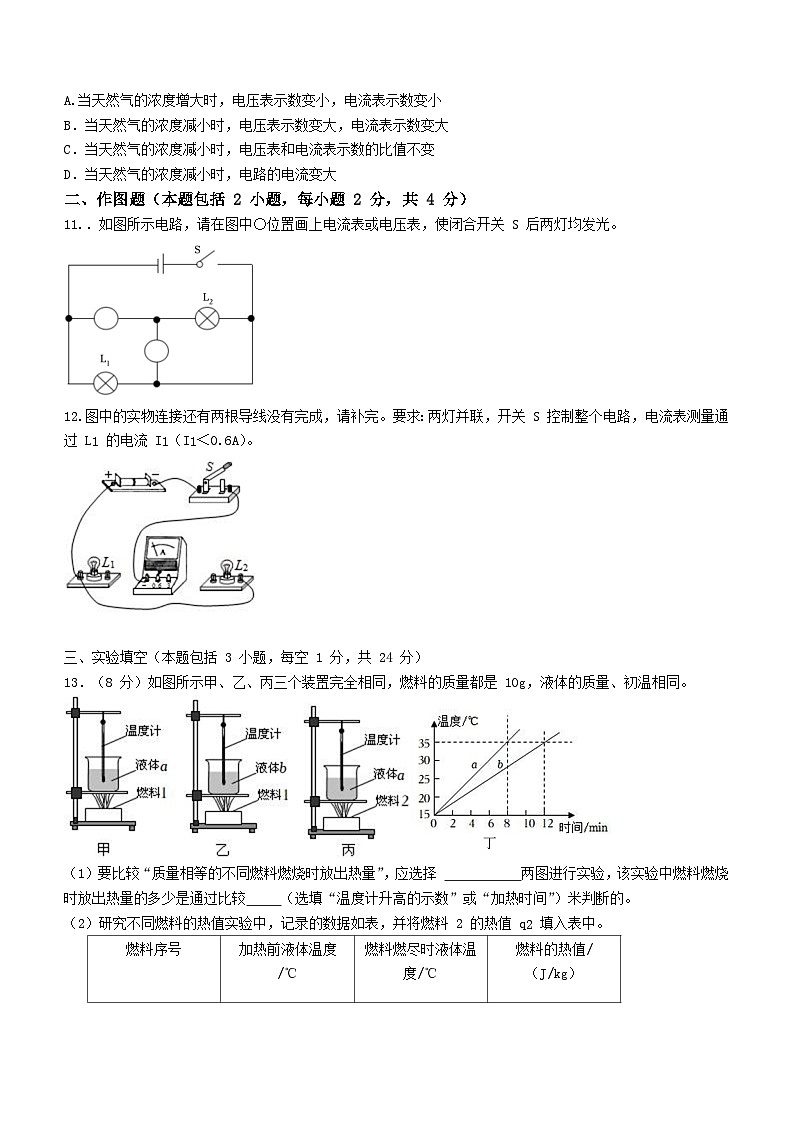

A.当天然气的浓度增大时，电压表示数变小，电流表示数变小
B．当天然气的浓度减小时，电压表示数变大，电流表示数变大
C．当天然气的浓度减小时，电压表和电流表示数的比值不变
D．当天然气的浓度减小时，电路的电流变大
二、作图题（本题包括 2 小题，每小题 2 分，共 4 分）
11.．如图所示电路，请在图中〇位置画上电流表或电压表，使闭合开关 S 后两灯均发光。
12.图中的实物连接还有两根导线没有完成，请补完。要求：两灯并联，开关 S 控制整个电路，电流表测量通过 L1 的电流 I1（I1＜0.6A）。
三、实验填空（本题包括 3 小题，每空 1 分，共 24 分）
13．（8 分）如图所示甲、乙、丙三个装置完全相同，燃料的质量都是 10g，液体的质量、初温相同。
（1）要比较“质量相等的不同燃料燃烧时放出热量”，应选择 两图进行实验，该实验中燃料燃烧时放出热量的多少是通过比较 （选填“温度计升高的示数”或“加热时间”）米判断的。
（2）研究不同燃料的热值实验中，记录的数据如表，并将燃料 2 的热值 q2 填入表中。
（3）该实验得到的燃料热值与实际相比偏 （填“大”或“小”）。
（4）①比较不同物质的比热容，应选择 两图进行实验；两种液体温度随时间变化如图丁所示，在实验过程中，给两种液体加热相同的时间，a 液体吸收的热量 （选填“大于”、“小于”或“等于”）b 液体吸收的热量；二者的比热容之比 ca：cb＝ ；
②比较不同物质比热容实验过程中，下列做法和要求中一定需要的有哪些 （多选）。A、使用相同的烧杯 B、烧杯中分别装入相同体积的不同液体
C、相同质量的燃料 D、加热时火焰大小尽量相同
14. （ 6 分） 小雪用如图所示的实验器材探究“ 电阻的大小与哪些因素有关”
（1）小雪分别将图乙中的四根金属丝的两端接到电路甲中 M、N 处，闭合开关，记下电流表的示数，分析比较这两根电阻丝电阻的大小；把 M、N 分别跟电阻丝 B、D 的两端连接，分析数据， 能得出的结论是：导体的 一定时，横截面积越大，其电阻越 ；
（2）通过实验发现锰铜合金和镍铬合金导电性能较好的材料是 。
（3）小明在做“探究影响导体电阻大小的因素”实验时，发现实验器材中电阻丝只有一根， 其他器材足够，不能完成的实验探究是 。
A．导体电阻与长度的关系 B．导体电阻与材料的关系 C．导体电阻与横截面积的关系
（4）在某电阻的两端加 6V 的电压时，通过它的电流是 0.3A；若加在它两端的电压改为 12V，则它的电阻为 。若使通过它的电流是 0.1A，应在这个电阻的两端加 V 的电压。
15．（10 分）在“探究通电导体中电流与电阻的关系”实验中，某实验小组的同学选用的器材：电压保持 4.5V 不变的电源、电流表、电压表、滑动变阻器、开关、定值电阻（5Ω、10Ω、15 Ω、20Ω、25Ω各一个）、导线若干。
（1）请用笔画线代替导线将如图甲所示的电路连接完整。
（2）将阻值为 5Ω的定值电阻接入电路，连接好电路，闭合开关前应将滑动变阻器的滑片P 移至最 （选填“左”或“右”）端。然后闭合开关，发现电压表、电流表均无示数，移动滑动变阻器的滑片 P，现象不发生变化，则电路故障可能是 （填字母序号）。A.定值电阻 R 短路 B.定值电阻 R 断路 C.滑动变阻器短路 D.滑动变阻器断路
（3）排除故障后，同学们继续实验，根据测得的实验数据绘制的电流 I 随电阻 R 变化的图像如图乙所示，由图像可知：①实验中定值电阻 R 两端的电压为 V；
②该实验得出的实验结论是 。
（4）实验中，当定值电阻 R 的阻值由 5Ω更换为 10Ω时，直接闭合开关后，应将滑动变阻器的滑片 P 向 （选填“左”或“右”）端滑动，从而达到实验的目的。
（5）实验中滑动变阻器的作用是保护电路和 。
（6）实验中滑动变阻器的规格应选择 （填字母序号）。A.“10Ω 1A” B.“20Ω 0.5A” C.“50Ω 1.5A”
(7)小亮继续用电压表和电流表测得两个电路元件 A 和 B 中的电流与其两端电压的关系如图所示，则 RA＝ Ω．若把它们串联起来，接在某电源上，电路中的电流是 0.3A，则电源电压是 V。
四．计算题（共 2 小题，16 题 7 分，17 题 7 分）
16.小芳家浴室里使用天然气提供热水。已知水进入热水器前的温度是 10℃，洗澡时热水器输出热水的温度设定为 40℃，如果小芳洗一次澡用热水 60L，水的比热容是 4.2×103J/（kg℃），水的密度为 1.0×103kg/m3；
求： (1)这些水从热水器中吸收多少热量？
(2)若天然气完全燃烧释放热量的 70%被水吸收，则需要消耗多少立方米的天然气？（天然气的热值 q=4×107J/m3）
17.甲醛对人体的危害非常大，因此装修房屋时检测甲醛污染指数很重要。如图甲是一款甲醛检测仪的工作原理图。电源电压恒为 3V，R 是阻值为 10Ω的定值电阻，R0 为可以感知甲醛污染浓度的可变电阻，其阻值随甲醛污染指数的变化图象如图乙所示。当污染指数在 50 以下为轻度污染，50﹣100 之间为中度污染，100 以上为重度污染。问：
（1）当污染指数为 50 时，可变电阻 R0 的阻值为 Ω。
（2）当污染指数为 50 时，电路中的电流为多大？
（3）通过计算说明：当电压表示数为 1V 时，是否属于重度污染？
五、综合题（8 分）
第四代光源 LED 灯
第四代光源 LED 灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点， 是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，是极具发展前途的新光源。它的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高（发光效率指光能占电能的百分比例），是新一代固体冷光源，将逐步取代传统光源。
由于二极管具有单导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态。利用图甲所示电路可以研究发光二极管的工作特性，把一个正常工作电压为 3V 的 LED 接入电源电压恒为 4.5V 的电路，闭合开关，即处于导通状态，调节变阻器滑片，改变两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如乙所示。城市道路两边的太阳能路灯（如图丁），也用的是 LED 灯， 它由太阳能电池板、控制器、24V 的蓄电池、LED 发光二极管、灯杆及灯具外壳等组成。它的结构示意图如图戊。
（1）LED 灯主要由 （选填“导体”、“半导体”或“超导体”）材料制成；
（2）在图甲中，闭合 S，调节滑动变阻器，LED 灯 （选填“能”或“不能”）发光；断开 S，改变电源的正负极后再闭合 S，LED 灯 （选填“能”或“不能”）发光；根据图乙，这只 LED 灯导通时的最低电压为 V。
（3）如图丙是白炽灯与 LED 灯正常工作时，将电能转化为光能和内能的比例饼状图，LED 灯的发光效率为 ，它之所以节能，被称为冷光源，是因为 LED 灯的发光效率比白炽灯 （选填“高”或“低”）。
（4）利用太阳能给蓄电池充电时，蓄电池相当于 （选填“电源”或“用电器”）；
（5）如图戊所示，晚上 LED 发光二极管点亮时控制开关 S 与 （选填“a”或“b”）触点接触；
2023-2024学年第一学期期中学情调查问卷
九年级物理（学科）
参考答案
一、单选题（共10小题，每题2分，共20分）
二、作图题（本题包括2小题，每小题2分，共4分）
11．（2分） 12．（2分）
三、实验填空（本题包括3小题，每空1分，共24分）
13．（8分）（1）甲丙：温度计升高的示数 （2）
（3）小 （4）①甲乙；等于；2∶3 ②AD
14．（6分）（1）材料和长度；小； （2）锰铜合金 （3）B （4）；；
15．（10分）（1）
（2）左；D； （3）3；电压一定时，导体中的电流与导体的电阻成反比 （4）左
（5）控制定值电阻两端电压不变 （6）C （7）；
四、计算题（共2小题，每题7分，共14分）
17．解：（1）；
（2）
答：（1）水从热水器中吸收的热量；
（2）若天然气完全燃烧释放热量的70%被水吸收，需要消耗的天然气。
18．（7分）（1）
（2）由图知，串联
（3）
由图知此时污染指数为150，为重度污染。
答：（1）当污染指数为50时，可变电阻的阻值为。（2）当污染指数为50时，电路中的电流为（3）当电压表示数为时，是属于重度污染
综合题（8分）
（1）半导体 （2）能；不能； （3）90%；高 （4）用电器 （5）b燃料序号
加热前液体温度
/℃
燃料燃尽时液体温
度/℃
燃料的热值/
（J/kg）
1
15
35
2.4×106
2
15
25
导体
A
B
C
D
电流
0.3A
0.26A
0.16A
0.4A
题号
1
2
3
4
5
6
7
8
9
10
答案
D
D
C
B
C
A
D
D
D
C
