教科版九年级物理 第6章全国中考物理110套试题汇编：电功率1

这是一份教科版九年级物理 第6章全国中考物理110套试题汇编：电功率1，共105页。

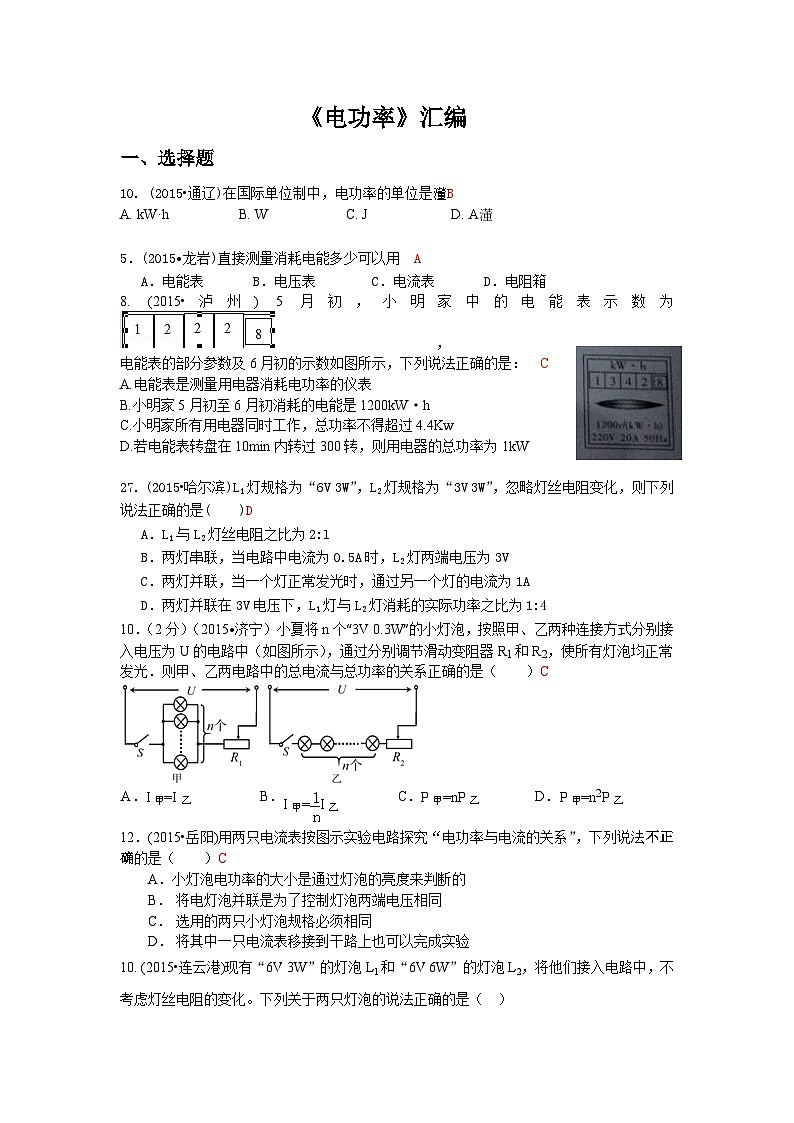

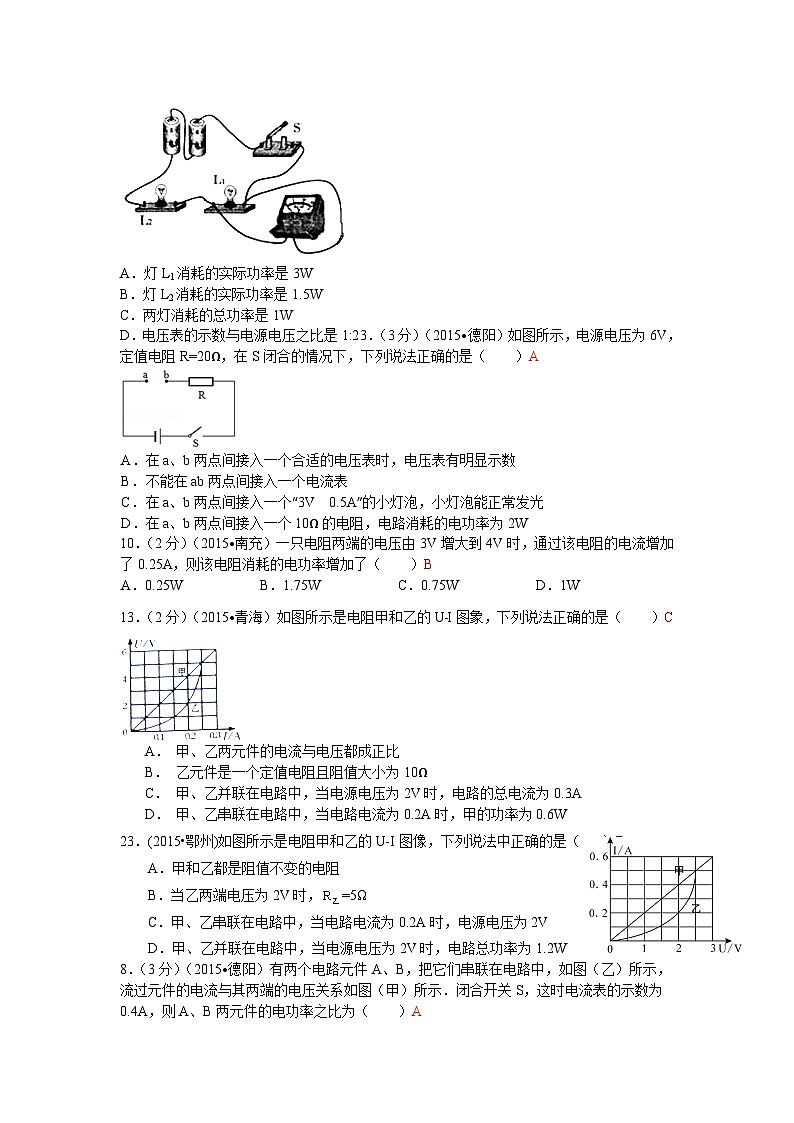

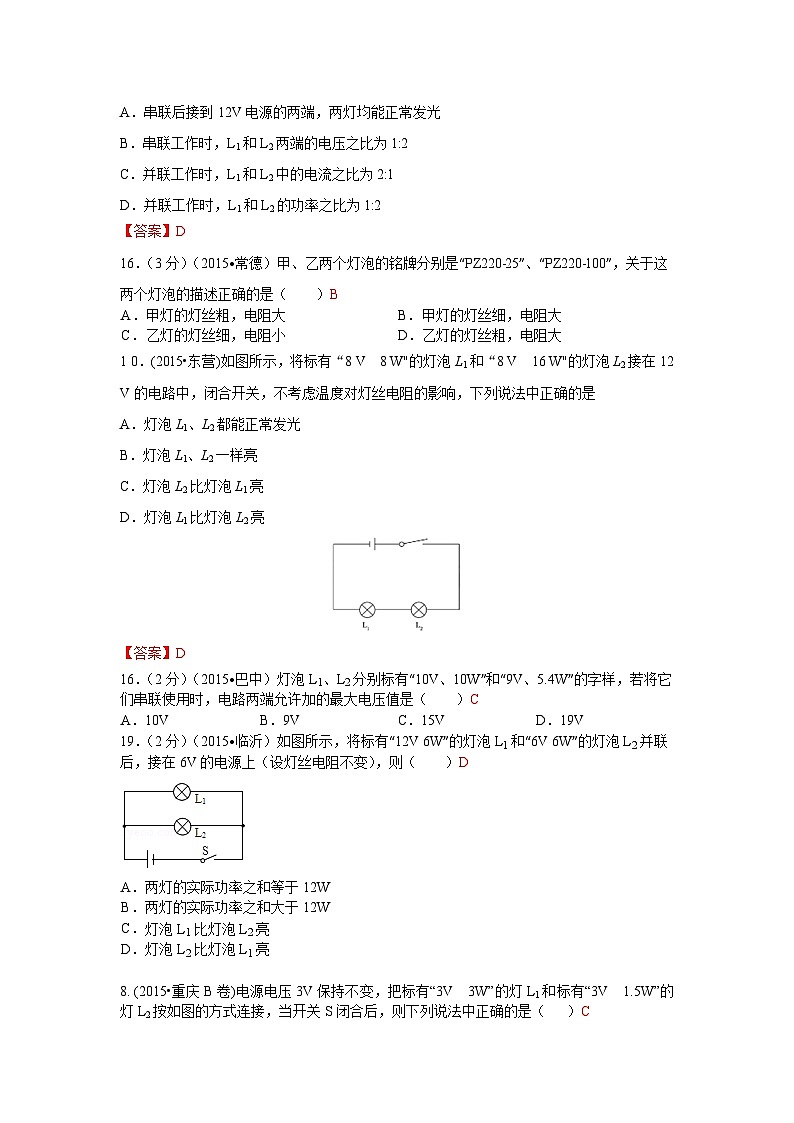

《电功率》汇编一、选择题10. (2015•通辽)在国际单位制中，电功率的单位是BA. kW·h B. W C. J D. A5．(2015•龙岩)直接测量消耗电能多少可以用　AA．电能表 B．电压表 C．电流表 D．电阻箱　8. (2015•泸州) 5月初，小明家中的电能表示数为 ，电能表的部分参数及6月初的示数如图所示，下列说法正确的是： CA.电能表是测量用电器消耗电功率的仪表B.小明家5月初至6月初消耗的电能是1200kW·h C.小明家所有用电器同时工作，总功率不得超过4.4Kw D.若电能表转盘在10min内转过300转，则用电器的总功率为1kW 27. (2015•哈尔滨)L1灯规格为“6V 3W”，L2灯规格为“3V 3W”，忽略灯丝电阻变化，则下列说法正确的是( )D A．L1与L2灯丝电阻之比为2:l B．两灯串联，当电路中电流为0.5A时，L2灯两端电压为3V C．两灯并联，当一个灯正常发光时，通过另一个灯的电流为1A D．两灯并联在3V电压下，L1灯与L2灯消耗的实际功率之比为1:410．（2分）（2015•济宁）小夏将n个“3V 0.3W”的小灯泡，按照甲、乙两种连接方式分别接入电压为U的电路中（如图所示），通过分别调节滑动变阻器R1和R2，使所有灯泡均正常发光．则甲、乙两电路中的总电流与总功率的关系正确的是（　　）C12．(2015•岳阳)用两只电流表按图示实验电路探究“电功率与电流的关系”，下列说法不正确的是（　　）C　 A．小灯泡电功率的大小是通过灯泡的亮度来判断的 　 B． 将电灯泡并联是为了控制灯泡两端电压相同　 C． 选用的两只小灯泡规格必须相同　 D． 将其中一只电流表移接到干路上也可以完成实验10. (2015•连云港)现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将他们接入电路中，不考虑灯丝电阻的变化。下列关于两只灯泡的说法正确的是（ ）A．串联后接到12V电源的两端，两灯均能正常发光B．串联工作时，L1和L2两端的电压之比为1:2 C．并联工作时，L1和L2中的电流之比为2:1D．并联工作时，L1和L2的功率之比为1:2【答案】D 16．（3分）（2015•常德）甲、乙两个灯泡的铭牌分别是“PZ220﹣25”、“PZ220﹣100”，关于这两个灯泡的描述正确的是（　　）B1 0．(2015•东营)如图所示，将标有“8 V 8 W"的灯泡L1和“8 V 16 W"的灯泡L2接在12 V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是A．灯泡L1、L2都能正常发光B．灯泡L1、L2一样亮C．灯泡L2比灯泡L1亮D．灯泡L1比灯泡L2亮 【答案】D16．（2分）（2015•巴中）灯泡L1、L2分别标有“10V、10W”和“9V、5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（　　）C19．（2分）（2015•临沂）如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（设灯丝电阻不变），则（　　）D8. (2015•重庆B卷)电源电压3V保持不变，把标有“3V 3W”的灯L1和标有“3V 1.5W”的灯L2按如图的方式连接，当开关S闭合后，则下列说法中正确的是（ ）CA．灯L1消耗的实际功率是3W B．灯L2消耗的实际功率是1.5WC．两灯消耗的总功率是1W D．电压表的示数与电源电压之比是1:23．（3分）（2015•德阳）如图所示，电源电压为6V，定值电阻R=20Ω，在S闭合的情况下，下列说法正确的是（　　）A10．（2分）（2015•南充）一只电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.25A，则该电阻消耗的电功率增加了（　　）B13．（2分）（2015•青海）如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（　　）C　 A． 甲、乙两元件的电流与电压都成正比　 B． 乙元件是一个定值电阻且阻值大小为10Ω　 C． 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A　 D． 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W23．(2015•鄂州)如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）D A．甲和乙都是阻值不变的电阻 B．当乙两端电压为2V时，=5Ω C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W8．（3分）（2015•德阳）有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（　　）A16. (2015•安徽)如图所示，两个灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，不可能的是BA.电源电压较低B. L2发生了断路.C. L2发生看短路D. L2实际功率很小8．（3分）（2015•聊城）如图所示，电源电压为3V保持不变，两灯泡都标有“3V 0.9W”字样，要使两灯泡都能正常发光，以下说法正确的是（　　）B　 A．只闭合S1 B． 同时闭合S1和S3，断开S2　 C．同时闭合S1和S2，断开S3 D． 只闭合S220. (2015•泉州) 如图11所示的电路中，电源电压保持不变。当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2：3；当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数为V甲：V乙和R1、R2消耗的功率P1′：P2′分别为AA. 5：2 3：2 B. 2：3 4：9C. 5：2 2：3 D. 2：3 9：4 5．(2015•昆明)如图1所示的电路，电源电压不变。当开关S由断开到闭合，电路中D A.电流表示数不变，电阻R2两端电压减小 B.电流表示数变大，电阻R2的功率变大 C.电流表示数变小，总功率变大 D.电流表示数变大，总电阻变小10．(2015•乌鲁木齐)如图所示，电源电压保持不变，R1，R2，和R3三个电阻中有两个电阻的阻值相等，当所有开关都闭合时电路总功率是只闭合S1时电路总功率的4.5倍，则R1和R2的比值最大为（　　）B　 A． 1：1 B． 2：1 C． 3：1 D． 5：4第12题图12. (2015•苏州)如图所示，电源电压为12V，R0=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0~0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路安全．则 D　　A．S闭合，S1 、S2都断开，滑动变阻器接入电路的 阻值范围是8Ω~50Ω　　B．S闭合，S1 、S2都断开，调节滑动变阻器，灯泡 的功率变化范围是2.25W~3W　 C．S、S1 、S2都闭合，电路消耗的总功率最小值为 2.4Ｗ　　D．S、S1 、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω8．(2015•昆明)在图2所示的电路中，电源电压为9V保持不变；AB为滑动变阻器，最大阻值RAB=30 Ω；小灯泡的额定电压为6V，额定功率为1.8W。闭合开关S，滑动变阻器滑片从B端向A端缓慢移动，当到达某一位置C处时，小灯泡刚好正常发光，则CB之间的电阻应为DA. 5Ω B. 10Ω C. 15Ω D. 20Ω12．（3分）（2015•河池）如图所示，电源电压保持18V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=60Ω．为保证各器件安全，不考虑灯丝电阻随温度的变化，下列说法正确的是（　　）C12．（3分）（2015•武汉）如图所示的电路中，电源两端的电压保持不变．只闭合开关S1时，将滑动变阻器的滑片移至最左端，电流表A1的示数为1.2A，再将滑片移至最右端，电压表V2的示数变化了4V，电流表A1的示数变化了0.8A；只闭合开关S1、S2时，电路消耗的功率为P，只闭合开关S1、S3时，电路消耗的功率为P′．已知P：P′=1：2．若将开关S1、S2和S3都闭合，则下列说法正确的是（　　）D10．（3分）（2015•呼和浩特）如图所示，电源电压恒为6V．R1、R2电阻相同，均为10Ω．滑动变阻器R3最大电阻值为10Ω，滑片从最左端向右滑动的过程中，下列判断正确的是（　　）C3．(2015•宁波)如图所示，电源电压不变，Rl是光敏电阻，其阻值大小随光照强度的增强而减小。闭合开关S后，当光照强度增大时DA．通过R2的电流变大  B．电路总电阻变大 C．Rl消耗的功率变小  D．要保持电流表示数不变，应将成的滑片P向右移10、(2015•长春)如图所示的电路，电源电压恒为4.5V，电流表量程为0～0.6A，电压表为0～3V，定值电阻阻值为5Ω，滑动变阻器最大阻值为20Ω.闭合开关，移动滑片的过程中，下列说法正确的是（ ）C A、若滑片P向右移动，电流表示数变大 B、滑动变阻器的阻值变化范围为2.5Ω～20Ω C、定值电阻的功率变化范围为0.45W～1.8W第10题图 D、电压表与电流表的示数比值不变13．（3分）（2015•眉山）如图所示，电源电压恒为7V，电压表量程为0﹣3V，电流表量程为0﹣0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“6V 3W”字样，闭合开关，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，不考虑灯丝电阻变化，下列说法正确的是（　　）C10．（2分）（2015•南通）图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（　　）C　 A． B． C． D． 10．（2015•凉山州）灯泡L上标有“6V 6W”字样，测得该灯泡的电流随电压变化的关系如图甲所示．现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（　　）B10．(2015•镇江)为响应国家严禁在公共场所吸烟的规定，某同学没计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。当电流表示数减小至某一值时，装置报警S闭合后，当有烟雾遮挡射向R的激光时（ ）CA．R0两端电压增大B．电路消耗的总功率增大C．电压表与电流表的示数之比增大D．增大R0的阻值，可使装置在更高浓度烟雾下才报警 5．（3分）（2015•孝感）如图所示，当滑片P置于中点时，小灯泡比正常发光时暗，当滑片P由中点向a端滑动时，下列说法正确的是（灯泡的电阻随温度变化）（　　）D5．(2015•梅州)小林做作业时，电灯突然变暗，其原因可能是CA．电灯的实际电压变大 B．电灯的额定电压变小C．电灯的实际功率变小 D．电灯的额定功率变小19. (2015•泉州)如图10所示的电路中，电源电压不变，R为滑动变阻器。闭合开关S后，在滑片P向右移动过程中，DA. 电流表A1的示数变小，灯泡变暗B. 电流表A的示数变小，电压表V的示数变大C. 电压表V的示数不变，电路的总功率变大D. 电压表V的示数不变，灯泡的亮度不变9．（3分）（2015•怀化）下面生活用具中，不是利用电流的热效应工作的是（　　）C　 A． 电饭锅 B． 电热水壶 C． 电风扇 D． 电烤火箱15．（3分）（2015•广西）如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（　　）B10．（3分）（2015•贵港）小珍用如图所示的电路进行实验，R0为定值电阻，闭合开关S后，当滑片P在某两点之间滑动时，电流表的示数变化范围是0.5～2A，电压表的示数变化范围是4～10V，小珍通过推算，得出四个结论：①定值电阻R0的阻值为5Ω；②变阻器连入电路的电阻变化范围2～20Ω；③电源电压为15V；④电路消耗的总功率的变化范围为6～24W．上述结论中，正确的是（　　）C10．(2015•宁波)如图所示，电源电压不变，Rl是光敏电阻，其阻值大小随光照强度的增强而减小。闭合开关S后，当光照强度增大时（ ）A．通过R2的电流变大B．电路总电阻变大C．Rl消耗的功率变小D．要保持电流表示数不变，应将成的滑片P向右移 【答案】D15．（2015•湖州）如右图所示的电路中，闭合开关S，滑动变阻器的滑片P向右滑动时，则 （ ）A．R1的电功率一定减小 B．R2的电功率一定增大C．电流表的示数增大 D．电压表的示数减小 【答案】A12．（3分）（2015•雅安）小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω 2A”．下列说法中错误的是（　　）C12. (2015•泸州)某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6V，电流表的量程为“0～0.6A”，电压表量程“0～3V”，滑动变阻器的规格为“20Ω 2A”，灯泡L标有“3V 0.9W”字样（忽略灯丝电阻变化）。在实验中为了保证所有元件的安全，下列判断正确的是： DA.该电路中，变阻器R接入电路的阻值变化范围为0～20ΩB.该电路消耗的总功率的变化范围为1.2W～3.6W C.该电路中，电流表示数的变化范围为0.2A～0.6A D.该电路中，电灯消耗功率的变化范围为0.4W～0.9W22．（2分）（2015•泰安）如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图所示．则下列判断正确的是（　　）C①图线甲是电阻R1的“U﹣I”关系图象②电源电压为12V③电阻R1的最小电功率为2.7W④滑动变阻器R2的最大阻值为30Ω12．（2分）（2015•南京）如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为lW；当滑片P移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W．则当滑片P从a移到b的过程中（　　）D17．（3分）（2015•常德）如图所示的电路中电源电压保持不变，当滑动变阻器的滑片P向右移动时，下列说法不正确的是（　　）C12．（2分）（2015•荆州）如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定．滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I﹣U图象如图乙所示，以下说法正确的是（　　）D2. (2015•潍坊)下列图所示的家用电器中，利用电流热效应工作的是【答案】A1．(2015•厦门)如图1所示机器工作时应用电流热效应的是　【答案】A2．（2分）（2015•盐城）下列家用电器．主要利用电流热效应工作的是（　　）D1．（2分）（2015•咸宁）电流的热效应在科研、生产、生活中被广泛应用，如图所示是我们常见的家用电器，其中主要利用电流的热效应工作的是（　　）B　 A． 电视机 B． 电饭锅 C． 电冰箱 D． 电风扇1．(2015•梅州)下列用电器中，利用电流热效应工作的是 BA．电视机 B．电热杯 C．电风扇 D．电脑7．（2分）（2015•青海）下列用电器利用了电流的热效应来工作的是（　　）D　 A．电风扇 B． 电铃 C． 洗衣机 D． 电热毯2、(2015•长春)以下家用电器中利用电流热效应工作的是 （ ）AA、电饭锅 B、洗衣机 C、电冰箱 D、电风扇13．（2015•南宁）在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图8所示的实验装置。这是用来探究电流通过电阻丝产生的热量与BA．导体的电阻的关系B．通过导体的电流的关系图8C．导体的长度的关系D．通电时间的关系13．(2015•乐山)如图所示，将三个相同的空烧瓶口分别用完全相同的气球密封，用三段阻值不同的电阻丝（R1＜R2＜R3）分别给三个烧瓶中的空气加热，通电一段时间后体积变化最大的气球是CA．aB．bC．cD．三个相同6．(2015•泸州)粗细均匀的电热丝放入一壶水中，通电一段时同将水加热至沸腾。若将电阻丝对折并联后放入同样一壶水中，通电到将水加热至沸腾．所需时时间与第一次的通电时间相比 (电源电压恒定，不计一切热损失)。下列判断正确的是 CA相等 B增加 C减少 D无法确定 10．（3分）（2015•钦州）如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（　　）D11．（3分）（2015•武汉）如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（　　）C7．（2分）（2015•呼和浩特）判断电流通过导体产生的热量，下面公式选用正确的是（　　）B15．(2015•常州)严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为 （ ）AA．8W，12W B．8W，24WC．12W，18W D．12W，24W二、填空题9、（2015•上海）家庭中测量所用电能多少的仪表是　　　　　　表。当标有“220V 11W”字样的节能灯正常工作时，两端的电压为　　　　　伏，通过的电流为　　　　　安。电能；220；0.05．18．（2分）（2015•攀枝花）雷电是大气中一种剧烈的放电现象．某次雷电，云层和大地之间的电压为2×106V，放电电流为5×104A，放电时间为0.1s，则该次雷电所释放的能量为　1×1010　J．7. (2015•安徽)当天空中空气的湿度很大、两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电。某次闪电的放电电流约为1X104A电压约1.8X108V，放电时间约0.01S，则这次闪电释放的电能约 J,合 kW.h。1.8×108J； 8kWh24、(2015•北京)电烙铁的铭牌上标有“220V 25W”字样，它正常工作20s，消耗电能 J。50022．（2分）（2015•凉山州）如图甲为宾馆的房卡，把房卡插入槽中，房内的用电器才能工作．插入房卡相当于闭合电路中的　开关　．该宾馆的电能表如图乙所示，小明测得当只有某用电器单独工作时，电能表转盘在10分钟你转过了60转，则该用电器的电功率为　120　W．18、(2015•莱芜)一天晚上，小华在爷爷家发现爷爷家的电度表在10min内转了60转．如图所示，小华利用物理课上学到的知识，计算出了此时爷爷家用电器的总功率为 kW．如果当地家庭用电的收费标准是0.5元/kW•h．假设爷爷家平时用电时，用电器的总功率和此时总功率相同，平均每天用电4h，一个月按30天计算，爷爷家一个月的电费是 元．【答案】0.5；30．18．（2分）（2015•庆阳）一个同学家中的电能表，月初示数为，月末示数为，则这个月该同学消耗的电能为　50　度，合　1.8×108　 J．19．（2分）（2015•攀枝花）小明同学在家利用电能表（表盘上标有“3200imp/kw•h”的字样，它表示每消耗1kW•h的电能，指示灯闪烁3200次）测量电熨斗的实际电功率．先把家中其余用电器从电源上断开，然后将该熨斗接入电路中让其单独工作，观察电能表，发现指示灯在4min内闪烁320次．该电熨斗的实际电功率是　1500　W．16．（3分）（2015•盐城）在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，示数为　320.6　kW•h，用测电笔检测插座时，发现氖管发光，说明接触的是　火　线．使用测电笔时，手必须和　笔尾　（笔尖/笔尾）金属电极接触．20、(2015•张家界)李芳家的电能表上标着“600r/(kW·h)”字样,她用这个电能表来测量电热水壶的功率：她断开了家中其它用电器，仅让电热水壶工作，2min内电能表转了18r，则电热水壶消耗的电能是 kW·h，电功率是 W。0.03；90024．（2分）（2015•黑龙江）小梅学完电能表的使用后，想利用电能表测量电饭煲的电功率，观察自家的电能表如图所示，该电能表允许接入用电器的最大电功率是　2200　W；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6分钟闪烁了320次，则他家电饭煲的功率是　1000　W．25．(2015•邵阳)小丽同学家电饭煲上的铭牌模糊不清，她想利用标有“3000revs/(Kw.h)”字样的电能表测量电饭煲的功率。她断开家中的其它电器，只将电饭煲接入电路，测得电能表在1min内转了50圈，则电饭煲的功率是__________W。1000 25．（5分）（2015•巴中）两电阻R1=3Ω，R2=6Ω，把它们串联接在电源电压为3V的电路两端，总电阻R总=　9　Ω，R1两端的电压U1=　1　V；当R1与R2并联在原电路两端时，干路电流I总=　1.5　A，R1与R2两端的电压之比U1：U2=　1：1　，R1与R2的电功之比W1：W2=　2：1　．24．（2分）（2015•巴中）一台家用电脑处于待机状态下的电功率大约是10W，它表示1s内电流做的功是　10　J．如果这台电脑平均每天的待机时间以10h计算，那么待机的状态下100天消耗的电能是　10　KW•h．16. (2015•丹东)家庭中常用的电饭锅和家用电灯是_______（填“串”或“并”）联的；若电饭锅的额定功率是800W，正常工作15min，消耗了_______kW·h的电能。【答案】并；0.2.18．(2015•镇江)家用电水杯利用了电流的 效应.某型号电水杯铭牌标有“220V 400W”字样，它正常工作时，发热元件的阻值为 Ω。正常工作5分钟，电水杯消耗的电能为 J。热 121 1.2×10529．（2分）（2015•临沂）内蒙古上海庙至山东省临沂市沂南县800kv特高压直流输电工程．是“十三五”期间国家电网规划投资建设落点临沂市的特高压输电工程．在输电功率一定时．若将输电电压从400kv提高800kv，则输电电流将从I变为　　I．输电线路上损失的电能将　减少　（选填“增加”、“减少”或“不变”）．13、(2015•安顺)LED灯是一种半导体新型节能灯。已知某LED灯在一定电压范围内的工作电流都是0.02A，只是在不同电压下发光颜色不同：当加在它上面的电压为l.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光。将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是 ① W，定值电阻R阻值是 ② Ω。①3.6×10-2（0.036），②16042.（2分）(2015•哈尔滨)小明想测出一个额定电压已知的小灯泡的额定功率，设计了如图所示的电路.此实验中，通过 使灯泡两端电压为额定电压.若闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，则可能的故障有 . 调节滑动变阻器的滑片，同时观察电压表示数 灯泡短路或电压表短路45.（2分）(2015•哈尔滨)图甲是通过灯泡L的电流跟其两端电压关系的图像．现将L与阻值为10Ω的电阻R连入图乙所示电路．闭合开关S，L的实际功率为1.8W.则电源电压是 V，此时通过R的电流是 A．6 0.618．（2分）（2015•南充）把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是　2.5　A，两灯消耗的实际总功率为　7.5　W．19．（2分）（2015•南充）如图所示，电源电压恒定不变，R1=20Ω，闭合开关S，断开开关S1，电流表示数为0.3A；若再闭合开关S1，发现电流表示数变化了0.2A，则电源电压为　6　V，电流通过电阻R2消耗的电功率与整个电路消耗的总电功率之比P2：P总=　2：5　．18．（4分）（2015•眉山）如图所示，电源电压不变，R1=4Ω，R2=6Ω，R3=5Ω．当开关S闭合后，电流表示数为0.3A，则电源电压为　3　V，电阻R1的功率为　0.36　W．18．（3分）（2015•枣庄）如图甲所示的电路中，电压表V1和V2的示数之比为1：3，则定值电阻R1：R2=　1：2　；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为　2：3　，在相同的时间内R1、R2消耗的电能之比为　2：1　．11．（3分）（2015•德阳）灯泡L1、L2标有“6V 3.6W”字样，灯泡L3、L4标有“6V 6W”字样；把四个灯泡按如图所示连入电路中都发光，那么最亮的灯泡是　L1　，最暗的灯泡是　L2　．12．（3分）（2015•德阳）如图，电源电压为6V，L的电阻是10Ω，滑动变阻器的最大值是40Ω．闭合开关后，滑片从a端向b端移动时，电压表对应的示数变化范围是　1V～6V　，灯L消耗的电功率　不变　．（选填“变大”、“变小”或“不变”26．（2分）（2015•泰安）如图所示的电路中，电源电压保持不变．只闭合开关S，电流表的示数为0.1A；再闭合开关S1，电流表的示数为0.5A．那么闭合S、S1后，在相同的时间内，电流通过电阻R1、R2所做电功之比　1：4　．6．(2015•河南)图4是某款电热水龙头的电路原理图。R1、R2为电热丝，通过旋转手柄可使扇形开关S同时接触两个相邻触点，实现冷水、温水、热水挡之间的切换。当开关同时接触2、3触点时，水龙头放出的是水 （选填“冷”、“温”或“热”）。若R2＝2R1，水龙头在温水挡正常工作时电功率为2000W，则它在热水挡正常工作1min消耗的电能为 J。温 1.8×10523．（4分）（2015•郴州）如图所示的电路，电源电压保持不变，R1的阻值为15Ω，只闭合开关S，电流表的示数为0.2A；再闭合开关S1，电流表的示数变为0.5A，则此时电路的总功率为　1.5　W，R2的阻值是　10　Ω．19．（2分）（2015•河池）某电冰箱铭牌上标有“220V 50Hz 110W”字样，它使用的电源是　交流　电（选填“直流”或“交流”），当电冰箱正常工作时，通过它的电流为　0.5　A．25．（2分）（2015•黑龙江）如图是某电热水壶加热和保温电路原理图，R1=44Ω，R2=440Ω，当开关S1断开，S2闭合，电热水壶处于　保温　状态；该电热水壶的加热功率是　1100　W．27．（2分）（2015•黑龙江）甲、乙两灯的额定电压均为9V，测得两灯电流与电压变化的关系图象如图所示，当把两灯并联在4V电源上时，甲的电阻是　8　Ω，电路消耗的总功率为　3.2W　．19．（2分）（2015•贵港）如图甲所示，电源电压保持不变，小灯泡的额定电路为2A，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示，则小灯泡的电阻值为　6　Ω，电路消耗的最小功率为　6　W．20. (2015•福州)如图8所示，电源电压12V，滑动变阻器标有“10Ω1 A”字样，灯Ll、L2分别标有“6 V 6W”和“3V 3W”字样。只闭合Sl、S3时，滑动变阻器滑片P位于某位置，灯L1、L2均正常发光，则通过灯L1的电流为____A，滑动变阻器消耗的电功率为Pl;此时只闭合Sl、S2，为保证灯L1正常发光，滑片P应向____移动（选填“左”或“右”），滑动变阻器消耗的电功率为P2，则Pl：P2=____。1 右 1:2 18．（2分）（2015•雅安）如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图象．则该滑动变阻器的最大值是　50　Ω，电源电压是　12　V．18．(2015•遂宁)如图所示，电源电压10V恒定不变，R0 =50Ω，滑动变阻器R阻值变化范围0 ~ 20Ω， 小灯泡L的阻值为10Ω。（1）闭合开关 S 时，L与R串联，当滑片P在中点时，电路中电流是 0.5 A。（2）闭合开关S、S1、S2时，电路消耗的最小功率是 7 W。第18题图 第19题图14. (2015•绵阳) 两只小灯泡的规格分别为LA(6V 3W)、 LB(6V 6W),不考虑温度对灯丝电阻的影响,则它们的电阻之比 RA：RB= ；若将它们串联后接到某电源两端,为使它们的电功率都不超过它们的额定功率,则该电源电压的最大值为 V。【答案】2：1 919．(2015•遂宁)将电阻、R2按如图甲、乙两种方式连接在电源电压均为U的电路中，图甲中R1消耗的功率为9W，图乙中R1消耗的功率为16W，则甲、乙两图中R1两端的电压之比是 3:4 ，R1、R2电阻之比是 3:1 。 20．（2分）（2015•河池）某电阻R的阻值不变，标有“6V 6W”字样，它的电阻是6　Ω．将R与灯泡L、电压表（量程为0～3V）、电流表（量程为0～0.6A）和开关及合适的电源，连成如图甲所示的电路．开关S闭合后，通过灯泡L的电流随它两端电压变化的图象如图乙所示．在保证电路中各器件都安全的情况下，灯泡L消耗的最大功率为　1　W．22．(2015•成都)如图12所示，是晨晨同学探究焦耳定律的部分实验装置。已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝联在电路。若电路中的电流为0.3A，则甲电阻丝在1 min内产生的热量为 ▲ J。串 2719．（2分）（2015•聊城）如图是研究“电流通过导体产生的热量和什么因素有关”的实验，通电一段时间后，由现象可判断电阻　R2　产生的热量较多．在此实验中用到的物理科学方法是　转换法　（写出一种即可）．17．（3分）（2015•盘锦）夏天常用的电热驱蚊器是利用电流的　热　效应工作的，与电灯、电风扇等其它家用电器是　并　联在电路里的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是　550　 J．20．（3分）（2015•青海）如图所示电路，已知R1为40Ω，在闭合开关S的情况下，断开开关S1时电压表的读数是2.0V；闭合开关S1时电压表的读数是8.0V，通过R1的电流为　0.2　A，通电1分钟，R1上产生的热量为　96　J；电阻R2为　120　Ω．23．（2分）（2015•黑龙江）如图，是小谢同学研究“电流通过导体时产生的热量与　电阻大小　的关系”的实验装置，此实验采用的探究方法有　控制变量法　．（答出一种即可）12．（2分）（2015•吉林）改装电路时不小心使火线和零线直接连通会造成　短路　，导致电路中的　电流　非常大，产生大量的热，使导线的温度升高，很容易造成火灾．16．（2分）（2015•济宁）某导体电阻为10Ω，通电5min产生的热量是12000J，当通过该导体的电流增大为原来的2倍时，在相等时间内产生的热量是　4.8×104　J．23. (2015•泉州)阻值为100Ω的电炉接在电压为220V的电路中，则通过电炉丝的电流是 _______A，电炉丝通电10s内产生的热量是 J。2.2,484031、(2015•长沙)为了节约能源，我国制定了彩电能效标准，该标准规定，彩电待机功率不得超过9W。若每个家庭平均拥有2台电视机，每天待机5h，则某家庭每天电视机消耗的电能最多将达到 J。晚上，婷婷一家人坐在电视机前观看电视，开机一段时间后，当她用手去摸电视机背面时，感觉到有点热，这是电流的 效应所致。3.24x105、热；三、作图、实验探究题23．（4分）（2015•南京）利用如图所示的电路可以验证电功与电流的关系．（1）图中两只灯泡的连接方式是　并　联，它们工作时的电阻要　不同　（选填“相同”或“不同”）．（2）小明正确操作，验证了实验的结论．支持该结论的实验现象是　电流表示数较大的支路灯泡较亮　．27．（7分）（2015•南宁）小明想知道灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图16甲所示的电路进行探究。（1）小明在检查电路连接时，发现有一根导线连接错误。请在图16甲中找出来并打上“×”，再画线把它改到正确的位置上。（2）电路连接正确后，小明继续进行实验：闭合开关，移动滑动变阻器的滑片，使灯L1发光，测出灯L1的相关物理量，并在实验表格中记录数据和现象。实验中，当滑片移到某一点时，电压表示数如图16乙所示，为 V。（3）用L2替换L1重复以上的实验，但需要改变 表的量程。（4）在小明完成的实验报告中，其中的一个实验表格如下： 小明通过对比、推测、分析表中数据及现象得出最后的结论是：小灯泡的实际功率越 ，小灯泡越亮。（5）在交流讨论中，小明知道了自己对实验现象的观察和数据的记录都是正确的，但所设计的这个实验表格存在不妥之处，是 。（6）小明进一步思考，认为“把灯泡换成定值电阻，该实验可以用来研究导体中的电流与电压的关系”。他这种想法是 （选填“正确”或“错误”）。【答案】（1）；（2）2；（3）电压表；（4）大；（5）实验过程中只用两个灯泡，没有更换，并且只测了一组数据，具有偶然性；（6）正确。19．(2015•河南)小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电压恒为3V，小灯泡上标有“2.5V”字样。（1）请用笔画线代替导线，将图14中的实物电路连接完整。（2）闭合开关前，应将滑动变阻器的滑片移到最 端（选填“左”或“右”）。闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数。若电路中仅有一处故障，这个故障可能是： 。（3）排除故障后继续实验，小华进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是： 。（4）分析表中信息，可知小灯泡的额定功率为W。实验得出的结论是：小灯泡的实际电功率____，灯泡越亮。19、【答案】（1）如图3 所示 （2）左 灯泡短路 （3）变阻器连入电路的阻值太大，小灯泡的实际电功率太小 （4）0.75越大30．(10分) (2015•常州)小明到常州灯泡厂参观，看到车间正在生产标有“4.5V 2.8W”字样的灯泡．技术员告诉小明，实际生产出的灯泡在4.5V额定电压下工作时，电功率不会都恰好是2.8W，只要在2.8w±0.2W的范围内，就是合格产品．技术员随机抽取一只灯泡，请小明检测是否合格． (1)实验器材如图甲所示，电源电压为6V左右，应选用滑动变阻器的规格为(_____) A．10Ω 0.3A B．20Ω 0.5A C．10Ω 1A D．50Ω 0.5A (2)请以笔画线代替导线，在图甲中完成电路连接．要求：滑动变阻器的滑片P向A端移动时灯泡变亮．(3)开关S闭合前，滑片P应移至______(A／B)端．(4)实际连接电路时，小明把电流表与电压表的位置交换连接了，闭合开关S后会造成：( )A．电流表烧坏 B．电压表烧坏 C．灯泡烧坏 D．灯泡不亮(5)排除故障后，移动滑片P，灯泡由暗变亮，此过程中小明记录了三组电压表、电流表示数．请根据图乙所示，将第③组的示数填入表格．(6)灯泡在4.5V电压下，电功率是_____W， 该产品________ (合格／不合格)．(7)此实验还可得出，流经灯泡的电流变大、温度变高，电阻_______(变小/不变/变大)24．(2015•乐山)在“测量标有‘2. 5V’字样小灯泡的电功率”的实验中，实验室提供的器材有电压表、电流表、开关、电压为4.5V的电源和标有“30Ω 0.5A”的滑动变阻器，小宇同学已连接好如图甲所示的部分实验电路。（1）请用笔划线代替导线将电路连接完整，要求闭合开关后，使滑片P向右端移动时小灯泡的亮度变亮；（2）连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，且电压表的示数为0，电流表示数不为0，则出现故障的原因可能是▲ ；（3）排除故障后，调节滑动变阻器，当电压表示数为2.5V时，电流表示数如图所示，小灯泡的额定电流为 ▲ A，小灯泡的额定功率为 ▲ W；小灯泡正常发光时，滑动变阻器接入电路的的电阻为 ▲ Ω（保留1位小数）。（1）见上图；（2）灯泡短路；（3）0.24；0.6；10.425．（8分）（2015•郴州）在“测定小灯泡的电功率”的实验中，小明选取了一个标有“2.5V”的小灯泡和必要的实验器材，连接的实物电路如甲图所示：（1）闭合开关前，老师发现甲图中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线将实物电路连接正确（只改动一根导线）；（2 ）闭合开关S后，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，则故障原因可能是　小灯泡断路　；（3 ）排除故障后，闭合开关S，移动滑片P，使电压表的示数为2.5V，此时电流表的示数如乙图所示为　0.32　A，则小灯泡的额定功率为　0.8　W．26．（6分）（2015•贵州）图甲是“测量小灯泡功率”实验电路，电源电压3V，小灯泡的额定电压为2.5V．（1）连接电路时，图中导线a端应与电压表上标有数字“　3　”（选填“3”或“15”）的接线柱相连．（2）闭合开关前，应将滑片P置于　B　 端（选填“A”或“B”）．（3）若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为　2.5　V，时记下电流表的示数．（4）根据实验数据画出I﹣U图象，如图乙所示，则小灯泡的额定功率是　0.625　W．（5）结合图乙的信息思考：能否利用图甲电路，采用控制变量的方法来“探究电流与电压的关系”？并说明理由．不能，灯泡电阻受温度影响，随温度升高而增大，灯泡电阻不是定值　．25．（8分）(2015•镇江)小明用如图1所示电路来测量小灯泡的电功率（部分实验器材的规格已标明） 第25题图l 第25题图2 第25题图3（1)请用笔画线代替导线将图l中滑动变阻器连入电路，使之接人电路的阻值最大；（2)实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱 间（填接线柱的数字编号）出现了 （选填“短路”或“断路”）；（3)故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U-I图像如图3所示，则小灯泡的额定功率是 w，所用滑动变阻器的规格是下列四个选项中的 （选填选项前字母）： A“5Ω 2A” B“15Ω 2A” C“25Ω 2A” D“30Ω 2A”（4)在某次调节中，滑动变阻器接入电路的阻值减小了△R1，小灯泡的阻值变化了△R2，则△R1 △R2（选填“>”、“<”或“=”），你的理由是： 。25.（1)如图所示 第25题图（2）③⑦ 断路 （3）0.75 C （4）> 理由：电路中电流增大，总电阻变小；灯泡的电阻增大，滑动变阻器的阻值大于灯泡增大的阻值．31、(2015•北京)小华用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材，测量额定电压为2.5V小灯泡L的额定功率。（1）小华连接好图14甲所示电路，闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是 。（2）小华改正实验错误后，移动滑动变阻器的滑片P，当电压表示数为2.5V时，发现电流表示数如图14乙所示，由此可知，此时通地小灯泡L的电流为 A；小灯泡L的额定功率为 W。（1）滑动变阻器接线柱均接在下面 （2）0.3；0.7522．（5分）（2015•枣庄）如图是用电压表和电流表测量小灯泡电功率的电路，小灯泡的额定电压为2.5V．（1）请根据电路图甲将图乙中的实物电路连接完整（导线不允许交叉）．（2）正确连接电路后，闭合开关，发现小灯泡不亮，电压表、电流表都有示数，造成这种现象的原因可能是　滑动变阻器阻连入电路的阻值太大　．（3）整好电路后，闭合开关，移动滑动变阻器，正确进行实验操作，测量数据如下表所示通过分析实验数据和计算可知：①小灯泡的额定功率为　0.7　W；通过小灯泡的电流与其两端电压不成正比，造成这种现象的原因是　灯丝的电阻随温度的升高而增大　．②在第7、8两次实验中，灯泡熄灭的原因是　灯泡的实际功率太小　．20．(2015•南昌)实验：测量小灯泡的电功率【实验器材】额定电压为2.5V的小灯泡（正常发光时电阻约为6Ω）、滑动变阻器（“10Ω 2A”）、新干电池两节、开关、导线若干等．【实验步骤】（1）如图15甲所示的实物连接中，连接不妥之处为　　　　　　；（2）闭合开关后，若出现下表所述的现象，请在表中空格处填写可能的原因：（3）排除故障后，当移动滑片P到某位置时，电压表示数如图15乙所示，若要测量小灯泡的额定功率，此时应在此位置基础上将滑片P向　　　（选填“左”或“右”）移动，使电压表的示数为　　　　　　V，此时电流表的示数如图15丙所示，则小灯泡的额定功率是　　　　　　W。（1）电流表选择量程过大；（2）1．电压表断路；2．灯泡断路；（3）左；2.5；1．32. (2015•丹东)小勇在测量额定电压是2.5V小灯泡电功率的实验中：第32题图甲乙AV315150.630.63000.20.40.6123丙U/VI/A0.30.20.1123 （1）为完成实验，请用笔画线代替导线，将甲图连接完整。 （2）闭合开关前，滑动变阻器的滑片应调至最______(填“左”或“右”)端。若开关闭合后，发现无论怎样调节滑动变阻器，小灯泡发光较暗且亮度一直不变，则故障原因是______。 （3）故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为______A，小灯泡此时的电功率为______W。若要测量小灯泡的额定功率，应将滑动变阻器的滑片向______（填“左”或“右”）移动，直到电压表示数为______V为止。 （4）移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的I-U图像，从图像可算出小灯泡的额定功率为_______W。 （5）小勇继续调节滑动变阻器的过程中，小灯泡突然熄灭，电压表示数______(填“变大”、“变小”或“不变”)，经检查发现灯丝烧断。20. (2015•安徽)某同学要测量一个额定电压为2.5V的小灯泡的额定功率，电路图如图甲所示。使用的电源电压约为6V，滑动变阻器的规格是 “5Ω 2A”。（1）闭合开关前，滑动变阻器的滑片P应移至 （选填“a”或“b”）端。（2）该同学将滑片移至正确位置后，闭合开关，观察到电压表的示数如图乙所示，此时小灯泡两端的电压为 V。为了保证小灯泡不被损坏，接下来应该进行的操作是 。（3）为了能测出这个小灯泡的额定功率，请你写出一条改进措施： 。b； 2.5V，换用最大阻值较大的滑动变阻器、在电路中串一个定值电阻或接一个小灯泡等。26．（6分）（2015•南京）现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）①请用笔画线代替导线将实物电路图连接完整②正确连接电路后，闭合开关前，应将滑动变阻器的滑片P移到　A　端（选填“A”或“B”）．闭合开关后，移动滑片P，当电压表示数为2.5V时，电流表的示数如图乙所示，则灯泡L1的额定功率为　0.6　W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号．使电路完整，实验操作简单．26．（7分）（2015•扬州）在测定额定屯压为“2.5V”小灯泡电功率（正常发光时电阻约为8Ω）的实验中，电源为两节新干电池．（1）连接电路时，开关应　断开　．请用笔画线将图乙电路连接完整，要求滑片P向左滑动时，接入电阻变小．（2）电路连接后，闭合开关，移动滑片（未达到最小阻值），发现灯泡不亮，电流表有示数，电压表无示数，则故障可能是　灯泡短路　．（3）排除故障后，为了测量小灯泡的额定功率，调节滑片使电压表的示数为　2.5　V，此时电流表的示数如图丙所示，则小灯泡额定功率是　0.75　W．（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个R0=5Ω的电阻，设计了如图丁的电路及实验方案：①调节滑片使电压表的示数为额定电压；②保持滑片位置不变，只将电压表的a点接线改接到c点，测出R0两端的电压U0，通过计算得到小灯泡的额定功率．指出他的设计方案中存在的两个问题：问题一：　无论怎样调节变阻器，都不能使灯泡正常发光　；问题二：　只将电压表的a点接线改接到c点，电压表的正负接线柱接反，无法测出R0两端的电压　．22．(12分) (2015•东营)在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10 Ω）、电流表(0-0.6 A 0-3 A)、电压表(0-3 V 0-15 V)、开关、电压为4V的电源、滑动变阻器、导线若干。 图甲 图乙(1)根据图甲提供的电路图，用笔画线代替导线，将图乙的实物图连接成实验电路。(2)根据实验中需要测量的物理量，请在方框内画出记录实验数据的表格：(3)实验过程中，闭合开关，发现小灯泡不亮，电压表没有示数，电流表指针有明显的偏转，分析电路故障的原因可能是小灯泡断路 只有小灯泡短路C．只有滑动变阻器短路 D．滑动变阻器断路电路故障排除后，某次实验中，电流表示数是0.2A，电压表示数如右图所示，示数是_________V，此时小灯泡的功率是__________w。 【答案】 (1)实验电路如下图；（2）本题的表格有两种设计方式，如下所示； (3)B (4)2.2 0. 44 22．（7分）（2015•雅安）在“测量小灯泡电功率”的实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω，所用滑动变阻器的最大阻值40Ω．（1）请用笔画线代替导线在图甲中完成实物电路的连接；（2）同学们进行试触时，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中发生的故障可能是　小灯泡断路　（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”）；（3）某次实验中，同学们看到电压表示数为1.8V，要使灯泡L正常发光应向　A　（选填“A”或“B”）端移动滑片，同时视线应注意观察　电压表　（选填“电流表”或“电压表”）示数，当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率是　0.6　W；（4）某同学还想探究电流与电阻的关系，于是将甲图中的小灯泡换成定值电阻R，并使电压表的示数始终保持2V不变，多次更换阻值不同的定值电阻R，记录各次电流表的示数，在不更换其他器材的情况下，为了能够完成实验，他更换的定值电阻R的阻值不能大于　25　Ω．26、(2015•长春)要测量标有“2.5V”字样的小灯泡的额定功率，现有器材：电压恒为6V的电源，一个电压表，标有“50Ω 1A”的滑动变阻器A和标有“×Ω 1A”的滑动变阻器B（阻值不变），实验过程如下：（1）选用滑动变阻器A，设计电路如图甲所示，正确连接电路，闭合开关，移动滑片，当电压表示数为2.5V时，小灯泡正常发光。（2）断开开关，保持滑动变阻器A的滑片位置不变，用滑动变阻器B替换小灯泡，试触后电压表的示数未超过3V，再闭合开关，调节滑动变阻器 ，使电压表示数为2.5V.（3）保持滑动变阻器 的滑片位置不变，把另一只滑动变阻器的滑片移到阻值最大端，此时电压表示数如图乙所示，则小灯泡的额定电功率为 W。（4）在（2）（3）两次实验中，电路的总功率之比为 。（2）B；（3）B，0.5；（4）25:1225．（9分）（2015•桂林）学校实验室新进了一批“2.5V 0.75W”的小灯泡，小明想通过实验探究小灯泡的额定功率是否符合规格．实验员提供了以下器材：待测小灯泡、铭牌为“10Ω 2A”、“50Ω 1A”的滑动变阻器各一个、电流表、电压表、二节1.5V的干电池、开关、导线．（1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路补充完整．（2）按图连接实物电路图时，开关S应该　断开　；（3）正确连接电路后，闭合开关S，小明在实验过程中发现小灯泡两端的电压调节范围小，原因是：　滑动变阻器阻值太小　；应换用铭牌为　50Ω1A　的滑动变阻器；（4）小明更换器材后完成实验，应用实验数据作出“U﹣I”关系图象如图丙所示，由图可得小灯泡实测的额定功率为　0.75　W，该小灯泡　符合　（选填“符合”或“不符合”）制造规格；（5）由“U﹣I”关系图象可知，当小灯泡两端的电压为0.5V时，它的电阻是　5　Ω；进一步分析图象可得小灯泡的电阻随着它 两端电压的升高而升高　增大　（选填“增大”、“减少”或“不变”）．24．（12分）（2015•内江）育才中学初3.1班学生在探究“测量小灯泡的电功率”的实验后，某兴趣小组欲进一步探究学习，现将其改变为“探究小灯泡的电功率P与电压U之间的关系”的实验，实验中提供了以下实验器材：A．待测小灯泡L（额定电压3.0V，额定功率1.8W） D．滑动变阻器R（0～10Ω）B．电压表V（量程0～3V，量程0～15V） E．定值电阻R01=5Ω，R02=10Ω，R03=15ΩC．电流表A（量程0～0.6A，0～3A） F．蓄电池，电压U=12V．G．开关一个S，导线若干．（1）为了比较精确的测量小灯泡的功率，电流表的量程应选　0﹣0.6A　．（2）为了保证电路安全，实验中定值电阻R0应选　R03　．（选填“R01”或“R02”或“R03”）（3）请用铅笔画线代替导线，将实验器材连接起来，使之成为准备使用的实物电路．（4）测量结束后，应先断开开关，拆除　电源　两端的导线，再拆除其他导线，最后整理好器材．（5）该小组同学在处理实验数据时，将电功率P作为纵坐标，U2作为横坐标，采用描点法，在坐标纸上作出了P﹣U2图象，并画出该图象是一条直线（如图所示）．根据图象，请你指出：所作图象的错误之处是　图线不应画成直线　；作图时，坐标取值不恰当之处是　横坐标的标度取值不恰当　．（6）假设实验中所给的实验器材电流表已损坏，老师又给了一只电压表，该组同学仍完成了实验．请你帮他们在虚线框内画出实验的电路图31．（6分）（2015•怀化）张皓同学做“测定小灯泡电功率”的实验，设计的电路图如图甲所示，所选用的电压表有0～3V和0～15V两个量程，小灯泡所标示的额定电压为2.5V．（1）本实验中电压表他应选用　0～3　V量程；（2）张皓同学按甲图连好电路如图乙所示，闭合开关前，他应将滑片P移到滑动变阻器的最　左　（选填“左”或“右”）端；（3）接着检查电路连接，他发现有一根导线连接错了，请你在乙图中在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法；（4）改正连接后，他闭合开关，发现灯泡不发光，电流表有示数，电压表示数为0，移动滑动变阻器的滑片P可以改变电流表的示数，那么电路的故障原因是：　灯泡短路　；（5）排除故障后进行实验，他根据实验测得的数据，画出了小灯泡的电流随电压变化的图象如图丙所示，由图象可知小灯泡的额定功率是　0.75　W；（6）由步骤（5）知小灯泡的电流随电压变化的图象不是一条直线，他结合实验过程分析得知，形成的原因是：　灯泡的电阻随温度的变化而变化　．9．（2015•丽水）某兴趣小组在测量额定电压为2.5伏小灯泡电功率的实验中，实验电路如图甲所示．（1）闭合开关前，应将滑动变阻器滑片P移到阻值最大处；（2）实验时，电压表和电流表读数记录下表中，实验结束后，同学们想知道小灯泡的额定功率，却发现没有测小灯泡正常工作时的电流，能否利用表中数据求出小灯泡的额定功率？有同学认为可利用表中某组数据求出电阻R，再利用P额=求出小灯泡的额定功率，请判断是否可行并说明理由不可行；灯泡灯丝的电阻受温度影响；（3）有同学将表中数据转换为图乙的U﹣I曲线，由图可知小灯泡的额定功率为0.5瓦．31．（8分）（2015•茂名）小明在测量标有“2.5V”字样的小灯泡电功率时：（1）连接实物电路如图甲所示，闭合开关，移动滑动变阻器的滑片P，发现小灯泡不亮．经检査，有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线．（2）如果用干电池做电源，他至少用干电池　2　节．（3）闭合开关，移动滑片P到某一点，电压表的示数如图乙所示为　2.2　V．若要测量小灯泡的额定功率，应将实物电路中的滑片P向滑动变阻器的　左　（选填“左”或“右”）端移动，才能使电压表的示数为2.5V．（4）移动滑片P，记录多组电压表和电流表的示数，并绘制出如图丙所示的I﹣U图象．根据图象信息，可计箅出小灯泡额定功率是　0.5　W．（5）改正实物连接图甲的错误后，该电路还可以用來做其他实验，请你写出其中两个：①　测量小灯泡阻值　；②　研究滑动变阻器的作用　．25．（4分）（2015•吉林）在测额定电压为2.2V小灯泡的额定功率实验中，电源电压为4.5V．（1）如图所示，闭合开关前，应将滑片移到滑动变阻器的　A　端；（2）闭合开关后，移动滑片，使小灯泡正常发光．此时电流表的示数为0.3A，则小灯泡的额定功率为　0.66　W；（3 ）继续移动滑片，小灯泡变亮后熄火，发现电压表有示数，电流表的示数几乎为零，故障原因是　灯泡处出现断路　．31．（8分）（2015•茂名）小明在测量标有“2.5V”字样的小灯泡电功率时：（1）连接实物电路如图甲所示，闭合开关，移动滑动变阻器的滑片P，发现小灯泡不亮．经检査，有一根导线连接错误，请你在连接错误的导线上打“×”，并补画出正确的连线．（2）如果用干电池做电源，他至少用干电池　2　节．（3）闭合开关，移动滑片P到某一点，电压表的示数如图乙所示为　2.2　V．若要测量小灯泡的额定功率，应将实物电路中的滑片P向滑动变阻器的　左　（选填“左”或“右”）端移动，才能使电压表的示数为2.5V．（4）移动滑片P，记录多组电压表和电流表的示数，并绘制出如图丙所示的I﹣U图象．根据图象信息，可计箅出小灯泡额定功率是　0.5　W．（5）改正实物连接图甲的错误后，该电路还可以用來做其他实验，请你写出其中两个：①　测量小灯泡阻值　；②　研究滑动变阻器的作用　．23．（4分）（2015•广西）用标有“2.5V”字样的小灯泡做做“测量小灯泡的电功率”实验时：（1）用笔画线代替导线，将图1所示的实物电路连接完整，要求滑片P向左移动时，电压表的示数变大．（2）电路正确连接后闭合开关，方向小灯泡不亮，电流表有示数，而电压表无示数，造成这种现象的原因是　小灯泡短路　．（3）闭合开关，调节滑动变阻器的滑片，小灯泡正常发光时，电流表的示数如图2所示，其示数为　0.24　A，小灯泡的额定电功率为　0.6　W．31. (2015•泉州) 在“测量小灯泡的电功率”实验中，小灯泡额定电压为3.8V（电阻约为10Ω），电源电压为6V。（1）小敏连接了如图23所示的部分实物电路，请你用笔画线代替导线，将电路连接完整。（2）若有规格分别为“5Ω 1A”、 “20Ω 0.5A”、 “50Ω 0.2A”的三个滑动变阻器供选择，为了使实验能顺利进行，应选用规格为 的滑动变阻器连入电路。（3）小敏同学连接好电路后，闭合开关，他发现无论怎样移动滑动变阻器的滑片P，小灯泡都很暗，且两表示数不变，出现上述故障的原因可能是： 。（4）故障排除后，再次闭合开关，移动滑动变阻器的滑片P，当电压表示数为 V时，小灯泡正常发光，此时电流表的示数为0.34A，则小灯泡的额定功率是 W。（5）小敏通过移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图24所示的I-U图像，通过分析图像，你能得到 （写出一条信息或规律即可）。15. (2015•重庆B卷)下图是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电压是2.5V，其灯丝电阻为10Ω左右，滑动变阻器标有“20Ω 1A”字样，电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）各有两个量程。（1）在图中用笔画线代替导线，使其成为完整的实验电路，要求：滑动变阻器的滑片P向左移动时，小灯泡变亮；（2）连接电路的过程中，开关应 ，滑动变阻器的滑片P应滑到 端（选填“A”或“B”）；检查电路连接无误后，闭合开关，发现小灯泡不亮，电流表无示数，分析故障的原因是 。（3）排除故障后继续实验，测量数据如下表所示分析表中实验数据可知：小灯泡的额定功率为 W；在第1、2两次实验中，灯泡不亮的原因是 （答出一个原因即可）。（4）兴趣小组的同学想接着探究电流与电压的关系，于是将图中的小灯泡换成定值电阻，移动滑动变阻器的滑片P，多次改变定值电阻两端的电压，并记录通过定值电阻对应的电流，多次测量的目的是为了 ；本实验用到的探究方法与下列哪个实验的探究方法相同 。A．通过灯泡发光认识电流的存在B．探究摩擦力的大小与哪些因素有关答案：（1）（2）断开 B 小灯泡断路（3）0.65 小灯泡的实际功率过小（4）寻找普遍规律 B12．（6分）（2015•孝感）小芳到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“2.5V”的小灯泡、电源、滑动变阻器、开关、两个电压表（没有电流表）、阻值为10Ω的定值电阻R0、导线若干．她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图．（1）请你将甲电路图补充完整．（2）闭合开关前，应将滑动变阻器调至阻值　最大　的位置．（3）闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表的示数为　2.5　V，此时电压表的示数如图乙所示，是　2.4　V．（4）小灯泡的额定功率为　0.6　W．（5）她还进一步设计出了只有电流表没有电压表解决这个问题的方法，其电路如图丙所示，R0=10Ω，并认为关键的一步是必须调节滑动变阻器，使电流表的示数为　0.25　A时，再读出电流表的示数，才能计算出小灯泡的额定功率．26．（6分）（2015•河池）在“测量小灯泡电功率”的实验中，芳菲所在的实验小组用的电源电压为4.5V，小灯泡额定电压为2.5V，阻值约为10Ω．她们连接的实物电路如图1所示．（1）该实验的原理是　P=UI　（填写公式）．（2）请你用笔画线代替导线，将实物电路补充完整（导线不能交叉）．（3）芳菲同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为　2　V，若她想测量小灯泡的额定功率，应将图1中的滑片P向　A　端移动（选填“A”或“B”），使电压表的示数为　2.5　V．（4）芳菲同学移动滑片P，记下多组对应的数据，并绘得如图3所示的I﹣U图象．小灯泡的额定功率是　0.5　W．18．（4分）（2015•黄冈）在测量标有2.5V小灯泡额定功率的实验中：（1）请你用笔画线代替导线，将图甲中的电路连接完整．（2）调节滑动变阻器的滑片到某一位置时，电压表示数如图乙所示，为了测量小灯泡的额定功率，应将滑片向　右　（填“左”或“右”）端移动．当小灯泡正常发光时，电流表的示数是0.28A，则小灯泡的额定功率为　0.7　W．（3）实验时若发现灯泡发光，电流表指示正常，电压表示数为0，产生这种现象的原因可能是　电压表断路　32.(8分) (2015•邵阳)小红同学在“测小灯泡额定功率”的实验中，电源电压为3V，小灯泡的额定电压为 2.5V。（1）她在连接如图甲所示电路时，导线M的另一端应接在电压表______V(选填“3”或“15”)接线柱上。（2）闭合开关前，应将滑动变阻器的滑片P移到______(选填“a”或“b”)端。（3）在实验过程中，她根据实验数据绘制了如图乙所示的I—U图像。根据图像可知，当电流表示数如图丙所示时，小灯泡的电阻是_________Ω。小灯泡的额定功率是_______W。 （1） 3 （2） b （3）①7.5 ② 0.62526．（9分）（2015•淮安）在“测定小灯泡的电功率”实验中，选用如下器材：2节干电池、额定电压为2.5V的小灯泡（额定功率小于1W）、电流表、电压表、滑动变阻器（20Ω 1A）、开关和导线．如图甲所示是小明没有连接完整的电路．（1）请你用笔画线代替导线，将电路连接完整．（2）正确连接电路后闭合开关，发现电压表有示数，电流表示数几乎为零，灯泡不发光，导致这一现象的原因可能是　灯泡断路　．（3）排除故障后，小明通过正确操作，得到多组I、U数据，作出如图乙所示的I﹣U图象，由图可知，灯泡两端电压为2.5V时，通过灯泡的电流为　0.26　A，灯泡的额定功率为　0.65　W；灯泡的电阻随电压的增加而　增大　（选填“增大”或“减小”），导致灯泡电阻变化的主要因素是　灯丝的电阻发生变化，是因为灯丝的温度发生变化而致　．（4）根据（1）问中连接好的电路，排除（2）问中故障，移动变阻器滑片，能否实现灯泡两端电压从零连续变化到2.5V？答：　不能　（选填“能”或“不能”），其理由是　小灯泡有电阻　．25、（9分）(2015•莱芜)在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电阻约为10Ω，有两个规格分别为“10Ω　 1A”、“50Ω　 2A”的滑动变阻器，电源电压为9V．（1）本实验中应该选择规格为 的滑动变阻器；（2）图甲中已有部分电路连好，请用笔画线代替导线将电路连接完整；（3）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是 ．正确连接好电路，闭合开关后，发现无论怎样移动滑动变阻器滑片，灯泡都不亮，电压表示数接近9V，电流表示数几乎为0，电路的故障可能是 ；（4）排除电路故障后，闭合开关，改变滑动变阻器的阻值，多次测量，并绘制了通过小灯泡的电流随其两端电压变化的关系图象如图丙所示，则小灯泡的额定功率为 W．在多次测量中还发现：当电压表的示数增大时，电压表与电流表的示数之比 （填“变大”、“变小”或“不变”），导致这一结果的原因是 ；（5）整理器材时发现滑动变阻器的PA部分比PB部分热，原因是 ．【答案】（1）50Ω 2A； （2）见下图； （3）调零；灯泡断路； （4）0.5；变大；灯丝的电阻随温度的升高而变大； （5）PA 部分有电流通过，电流有热效应．25、小华做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源的电压有2、4、6、8、10 和12 伏六档，滑动变阻器有A、B 两个（A 标有“10 1A”字样、B 标有“ 20 2A字样”），待测小灯标有“2.5V”字样。小华选用电源的电压为6 伏档，并选取一个变阻器进行实验。他正确连接电路且实验步骤正确，闭合电键时，发现小灯发光较亮，电压表、电流表的示数分别如图14(a)、(b)所示①测定小灯的额定功率需要测量和记录的物理量是　　　，判定该小灯正常发光的方法是　　　②小华在实验中，选用的变阻器是　　　（选填“A”或“B”）③若要测出该小灯的额定功率，小华可采用的方法有：方法一　　　　　　　　　　　　方法二　　　　　　　　　　　　 ①额定电压与电流；电压表示数为额定电压 2.5V；②A；③更换 B 滑动变阻器；更换 4V 档电源．23. (2015•广州)测量小灯泡的电功率实验（小灯泡额定电压为2.5V）.（1）请根据实验目的，连接图27的电路.电路图正确连接后，电压表、电流表的示数及灯泡亮度如下表：（2）第3次实验的电压表、电流表示数如图28所示，请把实验数据填写在表中.（3）哪次实验灯泡正常发光？________________（填写数据序号）（4）第5次实验看不到灯泡发光，电路是否断路？_____________.判断依据是什么？________________小明实验时，连接了如图所示29所示的实物图，接线有错误.（5）在方框内画出与图29连接情况对应的电路图.（6）如图29所示电路，只是接线有错误，闭合开关，灯亮吗？________________电压变指针是否有偏转？___________________（1） （2）1.7 0.24（3）2 （4）否 电流表有示数 （5） （6）不亮 有偏转 27．（5分）（2015•聊城）如图甲所示，是测量小灯泡电功率的实验，小灯泡的额定电压为2.5V．（1）请你用笔画线代替导线，将甲图中的实物电路连接完整，要求：滑片向左滑动时，滑动变阻器接入电路的阻值变大．（2）闭合开关后，灯泡发光微弱，无论怎样移动滑动变阻器的滑片，小灯泡亮度不变，其原因可能是将滑动变阻器的　C、D　（填“A”、“B”或“C、D”）接线柱接入了电路．（3）某次实验，电压表示数如图乙所示，欲使小灯泡正常发光，则滑动变阻器的滑片应向　D　（填“C”或“D”）端滑动．（4）实验测量数据如表所示，则小灯泡的额定功率为　0.7　W．灯泡的亮度跟实际电功率的关系是　灯泡的亮度是由实际电功率决定的，功率越大灯泡亮度越亮　．17. (2015•绵阳)莉莉利用如图所示的实验电路测量小灯泡的额定功率, 已知待测小灯泡额定电压为4.5 V;小灯泡额定功率约为1 W,电源电压恒为6 V,①闭合开关前,应将滑滑动变阻器的滑片移至 (选填 “A”或“B”)端。②若有三个滑动变阻器， 规格分别为R1(5Ω 2 A)、R2(20Ω 1 A) 、R3(100Ω 0.1 A),则应选择 (选填“R1” “R2”或“R3”)。③将滑动变阻器阻值调到最大, 闭合开关,发现小灯泡不亮,电流表无示数,电压表示数接近电源电压，经检查灯泡是完好的，则故障可能是导线 (选填“a” “b” “c” “d” “e” “f”或“g”)。④排除故障后, 移动滑动变阻器的滑片,当电压表示数为4.5V时.电流表示数如图所示,则小灯泡额定功率的测量值 W。⑤若该小灯泡被烧坏了,断开开关后,某同学用规格为“4.5V 1.5W”的小灯泡替换已烧坏小灯泡。 闭合开关后，为使其两端电压达到额定电压,应让滑动変阻器的滑片 (选填“位置不变”、 “向A端移动”或 “向B端移动”)。【答案】B R2 f 0.99 25、(2015•烟台)如图19甲是“测量小灯泡的电功率”的电路图 （1）图乙是小红同学对照电路图连接的实物图，闭合开关，两电表的示数情况怎样？（2）同组的小明检查后发现，只需改变一处导线的接法，便可以正确连接电路进行实验，请你在相应图中将这根导线用“×”标注出来，然后用笔划线代替导线，重新连接这根导线．图19（3）正确连接电路后，在某次测量中，电流表、电压表读数如图丙和如图丁所示，则小灯泡的电功率是多少？ 解：（1）电流表示数为0，电压表示数等于电源电压；（2）见上图；（3）0.9W21．（8分）（2015•广元）为了测定额定电压为“2.5V”小灯泡的电功率，小明设计了图甲所示的电路图，实验中各元件完好，电源电压保持不变．（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是　C　（选填下面字母番号）．A．检查电路是否断路B．检查电路是否短路C．移动滑动变阻器的滑片，观察小灯泡是否发光（2）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为　2.5　V时，灯泡正常发光，此时电流表的示数如图乙所示，则通过小灯泡的电流为　0.3　A，该灯泡的额定功率为　0.75　W．30．（9分）(2015•厦门)小鹭利用电流表和电阻箱测量小灯泡的功率，设计并连接了如图21所示的部分实验电路。（1）请你添加一条导线，将图21所示的实物图补充完整，并使滑动变阻器的滑片P右移时接入电路的阻值变大。（2）闭合开关S1，将开关S2板向　　　　　　（选填“1”或“2”），调节滑动变阻器使电流表的示数为I1，如图所示，I1=　　　　　　A。（3）将开关S2扳向另一端，保持　　　　　　的阻值不变，调节　　　　　　的阻值R，使电流表的示数仍为I1。（4）若此时R=7.0Ω，小灯泡的实际功率P1=　　　　　　W。（5）若小灯泡的额定电流为I0=2I1，以下关于额定功率P0与实际功率P1的数值关系，你认为最有可能的是 （ ）A．P0=2P1 B．P0=3P1 C．P0=4P1 D．P0=5P1　【答案】（1）（2）1 0.20 （3）滑动变阻器，电阻箱 （4）0.28 （5）D26．（6分）（2015•庆阳）在测定“小灯泡功率”的实验中，选用电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为5Ω．（1）用笔画线代导线将图甲中的实物图连接完整；（2）闭合开关，移动滑片至某一位置时，电压表示数（如图乙所示）为　2.2　 V，接下来他想测小灯泡的额定功率，操作是　调节滑动变阻器滑片的位置，使电压表的示数为2.5V　．（3）改变滑片的位置，获得多组对应的电压值和电流值，绘制成如图丙所示的图象，由图象可知该灯泡的额定功率是　0.75　W．（4）某同学想用此实物图研究电流与电压的关系，　不能　 （填“能”或“不能”）研究，理由是　灯丝电阻随温度升高而增大　．32．（14分）（2015•盘锦）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）．（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用　B　A．“10Ω 0.5A”的滑动变阻器 B．“50Ω 0.5A”的滑动变阻器（2）用笔画线代替导线，将图甲所示的实物电路连接完整．（3）闭合开关前，应将图甲中所示的滑动变阻器的滑片滑到　A　（选填“A”或“B”）端．（4）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是　小灯泡断路　．（5）排除故障后，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是　2.2　V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向　B　（选填“A”或“B”）端移动．（6）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示）．分析图象可知：①小灯泡的额定功率为　0.625　W．②小灯泡灯丝电阻是变化的，主要是受　温度　变化的影响．③实验中观察到：当小灯泡两端的电压低于0.5V时，小灯泡不发光，根据图象分析其原因是　小灯泡实际功率过小　．（7）完成上述实验后，小华在缺少电压表的情况下，根据绘制出的小灯泡电流与电压关系图象，设计出了一个测未知定值电阻的电路，如图丁所示．请根据电路图写出其中一次测量的实验步骤：①　开关S1闭合，S2断开，此时灯泡与电阻并联，它们两端电压相等，调节滑动变阻器，当灯泡两端电压等于其额定电压2.5V时灯泡正常发光，此时通过电阻的电流，即电流表示数；　②　保持滑片位置不动，断开开关S1，闭合开关S2，此时灯泡与定值电阻并联，电流表测干路电流，记下电流表的读数为I　表达式：Rx=　　． (2015江西)22.实验：测量小灯泡的电功率【实验器材】额定电压为2.5V的小灯泡（正常发光时的电阻约为6Ω）、滑动变阻器（“10Ω 2A”）、新干电池两节、开关、导线若干等．【实验原理】【实验步骤】(1)莲接电路时，开关要 ；如图17甲所示的实物图连接中，连接不妥之处为 （2）闭合开关后，若出现下表所述的现象，请在表中空格处填写可能的原因： (3)排除故障后，当移动滑片P到某位置时，电压表示数加图17乙所示；若要测量小灯抱的额定功率，此时应在此位置基础上将滑片P向 (选填“左”或“右”)移动，使电压表的示数为 V，此时电流表的示数如图17丙所示，则小灯泡的额定功率是 W．【答案】：【实验原理】P = UI【实验步骤】（1）断开 电流表量程选择错误 （2）电压表开路 电路中小灯泡开路（3）左 2.5 121．（8分）（2015•呼和浩特）某同学在“测量小灯泡的电功率”实验中，电路图如图1所示．已知小灯泡的额定电压为2.5V，在不断开开关的情况下，该同学滑动滑动变阻器，使滑动变阻器阻值减小．并正确读出数据如下表：（1）从表中数据可以判断电流表选用　0﹣﹣﹣0.6A　档（选填“0﹣﹣﹣0.6A”或“0﹣﹣﹣3A”）；小灯泡的电阻随亮度的增大而　增大　（选填“增大”或“减小”或“不变”）；（2）在图2给出的坐标系中用光滑曲线画出小灯泡的I﹣U图象；（3）计算出小灯泡在额定电压下的电阻值；5.2Ω（4）如果小灯泡在额定电压下工作30s，计算出小灯泡在这段时间内消耗的电能．36J25．（4分）（2015•庆阳）在探究“电流通过导体产生的热量与哪些因素有关”的实验中，某同学采取了如图所示的实验装置（两个透明容器中封闭着等量的空气）．（1）实验中通过观察　液面高度差　变化来比较电流通过电阻产生热量的多少．（2）观察图甲中的AB管，在通电时间相等时，发现B管液面上升的高，则表明电流通过导体产生的热量多少与　电阻　有关．（3）采用图乙实验装置，可以得出结论：在电阻和通电时间相同时，　电流　越大，电流产生的热量越多．（4）该实验中用到了控制变量法和　转换　法．28．（8分）(2015•衡阳)为了探究电流产生的热量跟什么因素有关，王军设计了如下图所示的甲、乙两种装置，他将两根阻值不同的电阻丝（R1＜R2）分别密封在两个完全相同的烧瓶中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变。（1）实验中通过　　　　　　的变化来比较电流通过电阻丝产生的热量的多少。（2）甲装置可探究电流产生的热量与　　　　　　的关系。（3）在装置甲、乙的两次实验中，通过比较相同时间里气球B与D的变化情况，可探究电流产生的热量与　　　　　　的关系。（4）甲、乙两装置同时实验，在相同的通电时间里，与　　　　　气球（填气球字母标号）相通的电阻丝产生的热量最多。（1）气球膨胀的程度大小；（2）电阻；（3）电流；（4）C．34．（5分）（2015•临沂）如图所示，甲、乙两个完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，瓶中插入温度计a、b（1）利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入质量、初温都相同的煤油．闭合开关一段时间，可以通过温度计　升高　情况，判断电阻丝产生热量的多少．此方案是探究　电流　和时间相同时，电流通过电阻丝产生的热量与　电阻　大小的关系．（2）在甲、乙两瓶内换用质量、初温都相同的不同液体，且电阻丝的阻值R甲　=　R乙时，可以比较不同物质的吸热能量．若温度计a比温度计b温度升高得快，则甲、乙两瓶内液体的比热容关系是c甲=　小于　c乙．37、(2015•北京)如图19所示，实验桌上有两个完全相同的烧瓶，烧瓶内装有质量相等，初温相同的煤油，完全相同的温度计，烧瓶内还分别装有阻值为10Ω的电阻丝R1和阻值为5Ω的电阻丝R2。实验桌上还有满足实验要求的电源、电阻箱和开关各一个，电流表和停表各一块，导线若干。小新利用上述实验器材证明“电流通过电阻产生的热量跟电阻阻值大小有关”。小新的主要实验过程如下：将电阻箱、电流表及图19所示的装置甲等电路元件串联接入电路中，将电阻箱的阻值调为5Ω。闭合开关，同时按下停表开始计时，记录电流表的示数为0.3A，通电时间为2min时，停止计时，记录此时温度计的示数40℃，断开开关。用图19所示的装置乙替换电路中的装置甲，将电阻箱的阻值调为10Ω，闭合开关，同时按下停表开始计时，观察电流表示数仍未0.3A，当温度计示数为40℃时，停止计时，读出通电时间5min，记录数据，断开开关。于是小新认为“电流表通过电阻产生的热量跟电阻阻值大小有关”。请根据以上叙述回答下列问题：小新实验过程中存在的问题： 请你针尖对小新实验过程汇总存在的问题，写出改进措施： 四、简答题22、(2015•烟台)如图16所示，商场中，以为卖微波炉的售货员和以为顾客产生了不同意见，售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”，他们各自是从什么角度说的？请你用科学术语说明微波炉一开就“烧保险”的原因． 图16解：售货员的观点是微波炉功率大，由W=Pt可得，短时间内微波炉可以产生较多的热量，因此微波炉很省电，即微波炉的效率高；顾客的观点是微波炉功率大，由可得，当微波炉接入电路时，会导致电路中总电流过大，从而将保险丝烧断19．（2分）（2015•吉林）手机屏幕调的越亮越耗电．请说明其中的道理． 解：手机屏幕的亮度是由其功率决定的，屏幕的实际功率越大，屏幕越亮，手机屏幕的功率P越大，在相等时间t内消耗的电能W=Pt就越多，消耗的电能就越多．答：手机屏幕越亮，其实际功率越大，在相等时间内消耗的电能越多，越耗电．五、计算题15．（3分）（2015•呼和浩特）一只电热水壶的铭牌上标着“220V 1100W”的字样，它正常工作时，电流是多少？如果每天使用1h，一个月用电多少千瓦时？（按30天计算）23．（6分）（2015•扬州）如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：（1）当电路中电流最小时，1min内电流通过电阻R0做的功．（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值．解：（1）由图R与R0串联，当滑片在左端最大处时电路总电阻最大，电流最小，此时电路中电流：I===0.2A，W=UIt=I2Rt1min内电流通过电阻R0做的功：W0=I2R0t=（0.2A）2×10Ω×60s=24J；（2）由题电流表量程为0～0.6A，滑动变阻器R规格为“20Ω 0.5A”，为保证电路安全，电路中最大电流为0.5A，所以：≤0.5A，即：≤0.5A，解得R≥2Ω，为保证电路安全，电压表示数（R0两端电压）不超过3V，所以：×R0≤3V，即：×10Ω≤3V，解得R≥10Ω，由上可知：为了保证电路安全，滑动变阻器R接入电路的最小阻值为10Ω．答：（1）当电路中电流最小时，1min内电流通过电阻R0做的功为24J；（2）为了保证电路安全，滑动变阻器R接入电路的最小阻值为10Ω．22．（6分）（2015•济宁）如图所示，虚线框内有两个阻值相同的定值电阻和一个开关S1．当开关S1闭合时，电流表的示数增加0.2A，电路的总功率增加1.6W．请画出两种可能的连接电路图，并分别计算电源电压和定值电阻的阻值．解：方案有两种，一是让两个电阻并联，开关S1与其中一个电阻串联，这样当开关闭合时，两个电阻同时有电流通过，总电阻会减小；二是让两个电阻串联，开关S1与其中一个电阻并联，当开关闭合时，电阻被短路，这样电阻会减小．电路图设计如下：图甲：；图乙：．设电源电压为U，每个电阻的阻值为R0．在图甲中，开关S1闭合时，因为I=，，所以I==﹣﹣﹣①；P=UI=﹣﹣﹣﹣②；在图乙中，开关S1闭合时，I′=﹣﹣﹣﹣③；P′=UI′=﹣﹣﹣﹣④；由题意得，①﹣③，即﹣=0.2A﹣﹣﹣﹣⑤，②﹣④得，﹣=1.6W﹣﹣﹣﹣⑥，解由⑤⑥组成的方程组得：U=8V，R0=40Ω．答：电源电压为8V；定值电阻阻值为40Ω．32. (2015•深圳) (8分）如图所示是小明家热水器的电路图，己知电热丝R1位于水中，起加热作用，其阻值R1=220Ω，R2起控制作用，R2=198Ω (1)只闭合S1时，处于保温状态，求保温时的电流？ (2)当闭合S2时，处于加热状态，求此时的加热功率？解:答:(1) 保温电流为1A;(2) 加热功率为2200W.44. 实验桌上有一个电学器件，该器件由两个定值电阻R1、R2并联组成，且被封闭在一个透明的有机玻璃壳内，如图23甲所示。a、b是该器件的两个外露接线柱，电阻R1的阻值为20Ω，电阻R2的额定电压为6V。科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制如图23乙所示的图像。求：（1）电阻的R2阻值；（2）电阻R2的额定电功率。38. (2015•河北)如图20所示的电路中，电源电压不变，小灯泡的额定电压为2.5V，变阻器的最大阻值R为定值电阻R0的三倍。闭合开关S，当滑片P置于某点时，电压表示数为2.5V，电流表示数为I1，当滑片P置于最右端时，电流表示数为I2，且I2：I1=5：4。两次变阻器连入电路的电阻之比R1：R=8：15。图21是该小灯泡I-U图像。求：（1）小灯泡正常发光时的电阻值。（2）滑片置于最右端时，小灯泡的实际功率。（3）电源电压。 解析：24．（7分）（2015•荆州）电源电压为25V且保持不变，R1为定值电阻，R2为滑动变阻器，其上标有“50Ω 2A”的字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡L标有“5V 1W”的字样．（1）灯泡L正常工作时的电流是多大？（2）闭合S，断开S1、S2，灯泡恰好正常工作，求R1的阻值．（3）S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时电路功率最大？并求出此种情况下电路1min消耗的电能．解：（1）由P=UI可得，灯泡的额定电流I额===0.2A；（2）闭合S、断开S1、S2，R1与L串联，灯泡正常工作，则UL=5V，IL=0.2A，R1两端的电压U1=U﹣UL=25V﹣5V=20V；由I=得，定值电阻的电阻大小为：R1===100Ω；（3）S、S1、S2均闭合时，电路电压为25V，L短路，R1与R2并联，此时通过R1的电流是一个定值，大小为：IR1===0.25A，R1的电功率为PR1=UR1IR1=25V×0.25A=6.25W，如果电路干路中的电流为电流表A2允许通过的最大电流3A，而R1的电流为0.25A，这时R2通过的电流为：IR2=I总﹣IR1=3A﹣0.25A=2.75A＞2A，超过了变阻器允许通过的最大电流，所以R2中能通过的最大电流为2A，于是此时滑动变阻器R2连入电路的阻值为：R2===12.5Ω；R2最大功率为PR2大=UIR2大=25V×2A=50W从而电路中最大功率为P总大=PR1+PR2大=6.25W+50W=56.25W；由P=得，电路1min消耗的电能最大值W=P总大t=56.25W×60s=3375J．答：（1）灯泡正常工作时的电流是0.2A；（2）R1的阻值为100Ω；（3）滑动变阻器R2为12.5Ω时电路功率最大，此时电路1min消耗的电能值是3375J．28．（7分）（2015•常德）现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，另一个是由半导体材料制成的，其电阻随温度的升高而减小．现对其中一个电阻元件R0进行测试，测得其电流与加在它两端的电压值，测试数据如下表：（1）请根据表中数据，判断元件R0可能是由上述哪类材料制成的？并说明理由．（2）把定值电阻R和元件R0接入如图所示的电路中，闭合开关后，电流表读数为1.8A．已知电路中电源电压恒为3V，此时定值电阻R的电功率为多大？（3）分析表中数据，写出通过元件R0的电流I和元件R0两端的电压U之间的关系式．22．(2015•益阳)如图甲所示的电路中，电源两端的电压恒为6V。闭合开关后，电流表A1的示数如图乙所示，电流表A2的示数为0.3A。求:（1）灯泡L2消耗的功率（2）灯泡L1的电阻A1A2L2L1甲A00.20.40.6123030.6_乙解：由图示电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流；（1）灯泡L2消耗的功率：P2=UI2=6V×0.3A=1.8W；（2）由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.5A，通过灯泡L1的电流：I1=I﹣I2=0.5A﹣0.3A=0.2A，由I=可知，灯泡L1的电阻：R1===30Ω；答：（1）灯泡L2消耗的功率为1.8W．（2）灯泡L1的电阻为20Ω．23．(2015•连云港)（10分）如图甲所示，电源电压恒定，R0为定值电阻。将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。求：（1）滑动变阻器R的最大阻值；（2）R0的阻值及电源电压；（3）当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率。【答案】（1）20ῼ （2）10ῼ 12V （3）3.6W17．（3分）（2015•呼和浩特）一根粗细均匀，用同种材料制成的电阻丝，阻值为R1=20Ω．若将其对折多次后，其长度变为原来的，其阻值为R2； 若将其均匀拉长为原来的5倍，其阻值为R3．（已知电阻丝的阻值和它的长度成正比，和它的横截面积成反比）求：（1）R2和R3阻值大小；（2）若将R1、R2和R3这样的三个电阻串联接在电路中，三个电阻的电功率之比；（3）若将R1、R2和R3这样的三个电阻并联接在电路中，三个电阻的电功率之比．解：（1）电阻丝的体积保持不变，电阻丝长度变为原来的，横截面积将变为原来的5倍，电阻丝的阻值和它的长度成正比，和它的横截面积成反比，则电阻丝电阻变为原来的，R2=R1=×20Ω=0.8Ω；电阻丝的体积保持不变，将电阻丝均匀拉长为原来的5倍，其横截面积变为原来的，电阻丝的阻值和它的长度成正比，和它的横截面积成反比，则电阻丝电阻变为原来的25倍，R3=25R1=25×20Ω=500Ω；（2）串联电路电流I处处相等，三个电阻丝串联时电阻电功率之比：P1：P2：P3=I2R1：I2R2：I2R3=R1：R2：R3=20Ω：0.8Ω：500Ω=25：1：625；（3）并联电路电压U相等，三个电阻丝并联时电阻电功率之比：P1：P2：P3=：：=：：=：：=500Ω=25：625：1；答：（1）R2和R3阻值大小分别为0.8Ω、500Ω；（2）若将R1、R2和R3这样的三个电阻串联接在电路中，三个电阻的电功率之比为25：1：625；（3）若将R1、R2和R3这样的三个电阻并联接在电路中，三个电阻的电功率之比为25：625：1．25．（10分）(2015•滨州)在如图所示的电路中，电源电压保持不变，灯泡L2标有“24V 12W”。开关S1闭合、S2断开时，电流表的示数为1A，电压表的示数为12V，灯泡L1正常发光，不考虑温度对灯泡灯丝电阻的影响。求：（1）灯泡L1的额定功率。（2）在10s内，灯泡L1正常发光时消耗的电能。（3）灯泡L2的电阻。（4）当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率。 【答案】（1）12W；（2）120J；(3)48Ω；（4）3W44. (2015·济南)把一个标有“10V 3W” 的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示）.小灯泡恰能正常工作。通过计算回答:（1）通过小灯泡的电流是多少? （2）串联在电路中的定值电阻的阻值多大?（3）该电路工作10s定值电阻产生的热量是多少? 【答案】（1）0.3A； （2）；（3）34．（8分）（2015•泰安）如图所示，电源电压保持不变，小灯泡L标有“3V 1.5W”的字样，滑动变阻器R1的阻值变化范围为0～70Ω，定值电阻R2的阻值为30Ω．求：（1）小灯泡L正常发光时的阻值为多少？（2）当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，小灯泡L恰好正常发光，此时电流表的示数为多少？（3）保证电流表有示数时，滑动变阻器的滑片应怎样移动，同时开关应怎样闭合或断开才能使电路的总电功率最小？最小电功率为多少？23.（10分）( 2015·潍坊)如图所示，电源电压保持不变，电阻R1为30Ω，小灯泡L标有“6V 3W”字样．闭合S,断开S1、S2，滑动变阻器滑片P移至最右端时，小灯泡L恰好正常发光．闭合S、S1、S2，滑动变阻器滑片P移动至最左端时，电路消耗的电功率为3W．忽略小灯泡电阻随温度的变化.求：电源的电压及小灯泡L的电阻；滑动变阻器的最大阻值；闭合S，断开S1、S2，滑动变阻器消耗的电功率为0.72W时，电流表的示数 ．【答案】（1）6V，12Ω；（2）20Ω；（3）0.2A，0.3A（3）设电流表的示数为I，此时滑动变阻器的阻值为R．则： ⑦滑动变阻器消耗的电功率 ⑧ 联立⑦⑧得，电流表的示数I1=0.2A ⑨ I2=0.3A ⑩21．（2015•德阳）如图所示，灯泡L标有“6V 6W”字样（灯泡电阻不受温度影响），滑动变阻器的最大阻值为12Ω，电源电压为6V保持不变．（1）求小灯泡的电阻；（2）当S1、S2闭合，滑片P位于a处时，灯泡L正常发光，这时电流表的示数为多少？（3）当S1、S2闭合，滑片P位于中点c处时，电路消耗的总功率．（4）当S1闭合、S2断开，滑动变阻器接入电路的电阻为R1时，电路消耗的总功率为P1；当S1闭合、S2断开，滑动变阻器R接入电路的电阻为R2时，电路消耗的总功率为P2，已知R1：R2=1：4，P1：P2=2：1，求R1的阻值以及滑动变阻器的阻值为R2时滑动变阻器消耗的电功率．25．(2015•泸州) 某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路。如图甲所示，电源电压不变，定值电阻R=20Ω，R1是热敏电阻，其阻值随温度变化的图像如图乙所示，闭合开关S后，求：（1）当环境温度为200C时，电压表示数为2V，电源电压多大？此时R1的电功率是多少？（2）如果将R、R1并联在该电路两端，当干路电流为0.5A时，环境温度是多少？解：（1）由图甲知，两电阻串联，电压表测量R两端的电压，电压表的示数为2V，则电路中电流I===0.1A；由图乙知，当环境温度为20℃时，R1的阻值为40Ω，则R1两端的电压U1=IR1=0.1A×40Ω=4V；则电源电压U=UR+U1=2V+4V=6V；R1的电功率P1=U1I=4V×0.1A=0.4W；（2）如果将R、R1并联在该电路两端，两电阻两端的电压均等于电源电压等于6V；此时通过R的电流IR===0.3A；则通过电阻R1的电流I1′=0.5A﹣0.3A=0.2A；由I=得，电阻R1的阻值为R1′===30Ω；由图乙知，此时温度为30℃．答：（1）电源电压是6V；R1的电功率是0.4W；（2）将R、R1并联在电路两端，当干路电流为0.5A时，环境温度是30℃．23．(2015•遂宁)（8分）小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了使用说明书，了解了豆浆机的主要结构（如图甲）、使用方法及注意事项，并观察了豆浆机铭牌（如图丙），电路原理图可等效成图乙。下表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态。请你帮小明解决下列问题：甲 乙 丙（1）（2分）豆浆机正常工作电热丝电阻是多少？（2）（3分）豆浆机正常工作做一次豆浆，电流做功多少焦？（3）（3分）小明想了解家里电路的实际电压，于是将家里的其它用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“2000r/kW·h”字样的电能表转盘在3min内转了50转，则他家电路的实际电压是多少？（不考虑温度对电阻的影响）解：（1）∵∴电热丝电阻 （2）电动机和电热丝正常工作做一次豆浆所需时间分别是t1 =2min =120s t2 = 8min= 480s∵ ∴ W1 = P1t1= 100W×120s= 1.2×104J W2 = P2t2= 605W×480s= 2.904×105J ∴ 电流做的功W = W1+W2=1.2×104J+2.904×105J=3.024×105J （3）电热丝3min内消耗的电能 ∴电热丝实际功率 ∵ ∴ 24．（7分）（2015•雅安）如图所示，灯L标有“6V 3W”字样，电源电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？解：（1）由P=得灯正常发光时的电阻：R===12Ω；（2）当闭合S1、S3时，灯L与电阻R并联接在电源两端，I===1AQ=I2Rt=（1A）2×6Ω×60s=360J；（3）当断开S1、S3，闭合S2时，灯L与电阻R串联，整个电路消耗的电功率最小；R总=RL+R=12Ω+6Ω=18ΩImin===APmin=UImin=6V×A=2W．答：（1）灯L正常发光时的电阻是12Ω；（2）只闭合S1、S3时，电阻R在60s内产生的热量是360J；（3）要使整个电路消耗的电功率最小（且电路电流不为0），断开S1、S3，闭合S2时，灯L与电阻R串联；此时的最小电功率为2W．12．(2015•杭州)（7分）某同学根据如图所示电路进行实验:先用夹子夹住电动机转抽使其不能转动，闭合开关S,移动滑动变阻器滑片，记下电压表读数和电流表读数， 后松开夹子，使电动机转抽转动，移动滑动变阻器滑片，记下电 压表读数和电流表读数。数据记录如下：利用上表数据计算和分析： （1）电动机不转动时，通电10s，电动机所做的电功W1和所产生的热量Q1。 （2）电动机转动时，通电10s，电动机所做的电功W2和所产生的热量Q2。 （3）试比较W1和Q1的大小关系以及W2和Q2的大小关系，并分析其原因。答案：（1）W1=U1I1t1=0.2VX0.2AX10s=0.4J; r=U1/I1=0.2V/0.2ª=1ΩQ1=I2rt1=（0.2 A）2X1ΩX10s=0.4J (2)W2=U2I2t2=3.0VX1.2AX10s=36J ; Q2=I22rt=(1.2 A )2X1ΩX10 s =14.4J (3)W1=Q1 ; W2>Q2 电动机卡住了是纯电阻电路，电能全部转化成电热所以W1=Q1电动机转动时是非纯电阻电路，电能部分转化成电热，大部分转化成机械能，所以 W2> Q 212．（2015•丽水）丽水是茶叶之乡，茶叶中富含微量元素（如铁、锌）、蛋白质、维生素及茶多酚等物质，具有降血脂、防动脉硬化、降低心血管疾病等功能，因而经常饮茶有一定延年益寿之功效．某品牌电茶炉的规格是“220V 1200W”，用电茶炉给水加热，正常工作5分钟消耗的电能为多少？解：因为P=，所以电茶炉正常工作5分钟消耗的电能：W=Pt=1200W×5×60s=3.6×105J．答：电茶炉正常工作5分钟消耗的电能为3.6×105J．18．（6分）（2015•重庆）如图所示，电源电压不变．电阻R1的阻值为20Ω，R2的阻值为30Ω，闭合开关S，电流表的示数为0.3A，求：（1）电源电压U；（2）通电100s电流通过电阻R2产生的热量．解：由电路图可知，R1与R2并联，（1）因为并联电路中各支路两端的电压相等，所以根据欧姆定律可得，电源的电压：U=U1=I1R1=0.3A×20Ω=6V；（2））因为R1、R2并联，所以R1、R2两端的电压均等于电源电压，通过电阻R2的电流I2===0.2A；根据W=Pt=UIt可得，通电100s电阻R2产生的热量Q2=I22R2t2=（0.2A）2×30Ω×100s=120J．答：（1）电源电压U是6V；（2）通电100s电流通过电阻R2产生的热量是120J．20．（8分）（2015•重庆）如图所示，是小勇设计的某电器设备的部分电路．电源电压9V保持不变，灯泡L标有“8V 4W”字样，电流表的量程为0～3A，电压表的量程为0～15V，滑动变阻器R2的最大阻值为20Ω．闭合开关S和S1时，电路消耗的功率为4.05W．（不计灯丝电阻随温度的变化）求：（1）小灯泡L的电阻；（2）开关S、S1、S2都闭合时，通过电流表的最小电流；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围．解：（1）因为灯的额定电压为UL=8V，额定功率为PL=4W，则由P=可得灯的电阻为：RL===16Ω；（2）闭合开关S和S1时，灯泡短路，R1单独接入电路，此时其两端电压为U=9V，又知电路消耗的功率为P1=4.05W由P=可得灯的电阻为：R1===20Ω；开关S、S1、S2都闭合时，两电阻并联，灯泡被短路，当R2全部接入电路时，电路中电阻最大，由I=可知此时，通过R1的电流为：I1===0.45A通过R2的电流为：I2===0.45A，并联电路中干路电流等于各支路电流之和，故I=I1+I2=0.45A+0.45A=0.9A；（3）当只闭合S2时，R2和L串联，由于灯泡正常发光时，电压为UL=8V，额定功率为PL=4W，额定电流为IL===0.5A＜3A，故电路中最大电流为I=0.5A，此时滑动变阻器两端电压为U′=U﹣UL=9V=8V=1V，滑动变阻器消耗的电功率为P1=U′IL=1V×0.5A=0.5W；只闭合S2时，灯和R2串联，灯正常工作电流为IL===0.5A；滑动变阻器消耗的功率为P=U2I=（U﹣UL实）I=（9V﹣IRL）I=9V×I﹣16Ω×I2=W﹣（4I﹣）2W当4I﹣=0即I=A＜0.5A时，R2的功率最大Pmax=W=1.27W；故滑动变阻器R2的电功率变化范围为0.5W～1.27W．答：（1）小灯泡L的电阻16Ω；（2）开关S、S1、S2都闭合时，通过电流表的最小电流0.9A；（3）在不超过电表量程和灯泡额定电压的条件下，只闭合开关S2时滑动变阻器R2的电功率变化范围0.5W～1.27W．27．（8分）（2015•茂名）如图所示，将滑动变阻器的滑片P移向M端，闭合开关S，表有示数为1.0A，表的示数为6V；滑片P移向N端，闭合开关S，表的示数为2V．求：（1）电源的电压及电阻R0的阻值；（2）R0消耗的最大电功率和滑动变阻器的最大阻值．解：（1）由电路图可知，滑片移到M端时，R连入阻值为0，只有定值电阻接入电路，电压表测电源电压，电源电压：U=UV=6V；IA=I0=1.0A，由I=可知，R0的阻值：R0===6Ω；（2）滑片在M点时，R0电压最大，消耗的功率最大，最大功率：P0最大===6W；滑片在N端时，滑动变阻器阻值全部接入电路，R与R0串联接入电路，电压表测R0两端电压，电路中电流：I′===A，滑动变阻器最大阻值：R滑最大====12Ω，答：（1）电源的电压为6V，电阻R0的阻值为6Ω；（2）R0消耗的最大电功率为6W，变阻器的最大阻值为12Ω．　30．（8分）（2015•贵港）如图所示的电路中，电源电压保持不变，当开关S闭合，滑片P置于滑动变阻器b端时，电压表V1示数为12V，电流表A示数为0.4A；当滑片P移至滑动变阻器中点时，电压表V2的示数恰好等于V1示数的一半（滑片P处于任何位置灯泡均可发光，灯丝电阻不随温度而改变）．求：（1）滑动变阻器的最大阻值为多少？（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了多少？（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为多少？解：（1）有图示电路图可知，当开关S闭合，滑片P置于滑动变阻器的b端时，灯泡与滑动变阻器的最大阻值串联，电压表V1测电源的电压，电压表V2测灯泡两端电压，由题意可知，电压表V1示数为12V，电流表A示数为0.4A，则：电源的电压U=12V，电路中的电流I=0.4A，由I=可知，电路总电阻：R总=RL+R===30Ω﹣﹣﹣﹣﹣﹣﹣①当滑片P移至滑动变阻器的中点时，灯泡与滑动变阻器阻值的一半串联，由题意可知，电压表V2的示数恰等于V1示数的一半，即：UL=U=×12V=6V，此时滑动变阻器两端电压：UR=U﹣UL=12V﹣6V=6V，串联电路中各处的电流相等，灯泡电阻：RL=R﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②把②式代入①式可得：RL=10Ω，R=20Ω；（2）滑片P置于滑动变阻器的b端时灯泡消耗的电能：PL=I2RL=（0.4A）2×10Ω=1.6W，当滑片P移至滑动变阻器的中点时消耗的电功率：PL′===3.6W，滑片P的由变阻器的b端移至中点过程中，灯泡E消耗的电功率变化：△P=PL′﹣PL=3.6W﹣1.6W=2W．（3）当滑片P在a端时，滑动变阻器接入电路的阻值为零，只有灯泡接入电路，此时电路消耗的总功率最大，电路消耗的最大功率：P===14.4W；答：（1）滑动变阻器的最大阻值为20Ω．（2）滑片P由滑动变阻器b端移至中点过程中，灯泡L消耗的电功率变化了2W．（3）当开关S闭合，在任意移动滑片P的过程中，电路消耗的最大功率为14.4W32．（6分）（2015•怀化）如图甲所示，已知电源电压恒为4V不变，小灯泡L1标有“2.5V 0.2A”字样，设灯丝的电阻不随温度的变化而变化，求：（1）灯泡L1正常发光时的功率是多少？（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为多少？（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1　能　（选填“能”或“不能”）正常发光．（注意：此问不要求写出任何推断过程）解：（1）灯泡L1正常发光时的功率：P1=U1I1=2.5V×0.2A=0.5W；（2）灯泡正常发光时，滑动变阻器两端电压：UR=U﹣U1=4V﹣2.5V=1.5V，由I=可知，电阻阻值：R===7.5Ω；（3）由I=可知，灯泡L2的电阻：R2===7.5Ω，灯泡L2与电阻阻值相等，把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，闭合开关后，灯泡L1能正常发光；答：（1）灯泡L1正常发光时的功率是0.5W；（2）要使图甲中的灯泡L1正常发光，与它串联的电阻R的阻值为7.5欧姆．（3）如果把电阻R换成另一只标有“1.5V 0.2A”的小灯泡L2，其它条件不变，如图乙所示，闭合开关后，灯泡L1能正常发光．33．（7分）(2015•龙岩)在学校宿舍照明电路中，某段时间内只一盏“220V 40W”的路灯L1（灯丝电阻不变）和一台电风扇在工作。电风扇中电动机的额定电压是220V，其电阻是1Ω，正常工作时，通过的电流为0.4A。（1）求：① 灯L1的电阻；② 该电动机正常工作1000s，其电阻产生的热量。（2）路灯经常烧坏，更换不便，电工师傅用“挑担灯”解决这个问题：在灯L1上串联一盏规格相同的灯L2，把它们一同接入照明电路。求：灯L1、L2的总功率。（1）①1210Ω；②；160J；（2）20W33. (2015•泉州)如图26甲所示的电路中，电源电压保持不变，小灯泡L标有“6V  3W”的字样，其电阻不随温度变化，R为定值电阻。当开关S闭合时，小灯泡L正常发光，电流表的示数如图26乙所示。求：图26（1）小灯泡L的电阻。（2）电阻R的阻值。（3）电阻R消耗的电功率。 34. (2015•泉州) 如图27甲是某品牌电压力锅，图乙所示是它的简化电路图。R1、R2是定值电阻，闭合开关S1，开关S2与触点b接通，电压力锅处于加热状态，此时电压力锅的功率P1=1000W，通过R1的电流为I1；当锅内的气压达到设定值时，S2自动与触点b断开并与触电a接通，S1仍闭合，电压力锅处于保压状态，此时电压力锅的功率为P2，通过R2的电流为I2。图28是表示做好某次饭的过程中，电压力锅从加热到保压消耗的电功率与时间的关系。已知I1=5I2。求：（1）电压力锅处于加热状态时，通过电阻R1的电流。（2）电压力锅处于保压状态时的功率P2 。（3）用电高峰期，电路的实际电压为210V，电压力锅做好同样一次饭，处于加热过程实际需要的时间。（不考虑能量损失）（2015•佛山）把标有“2.5V 2W”的两个小灯泡并联到2.5V的电路中，两个小灯泡同时工作10min。 求：（1）通过每盏灯的电流时多少？（2）两盏灯总功率是多少？它们10min消耗的总电能是多少？答：（1）通过每盏灯的电流是0.8A；（2）两盏灯总功率是4W；它们10min消耗的总电能是2400J29．（9分）（2015•南宁）如图18甲所示的电路图，电源电压为9V且保持不变，小灯泡L标有“6V 6W”的字样，闭合开关S后，将滑动变阻器滑片P从某点A移到另一点B的过程中（图中未标出），电流表与电压表表示数的变化曲线如图18乙所示。求：图18（1）小灯泡正常发光时的电阻；（2）小灯泡正常发光60s消耗的电能；（3）小灯泡电功率为2.1W时的电阻；（4）滑片P在A、B位置时，滑动变阻器消耗的电功率之差。29、(2015•张家界)如图是我们家庭用的一种电热饮水机的简化电路图，其参数如下表，R1、R2 是发热电阻丝。（1）若饮水机正常工作的加热效率为90%，现将质量为0.4kg、初温为25℃的水在一标准大气压下加热至沸腾， 已知水的比热容是4.2×103J/(kg·℃)，求：水需要吸收的热量是多少？烧开这些水消耗了多少电能？（2）当饮水机处于保温状态时，R1的电阻值是多大？解：（1）水吸收的热量为：Q吸=c水m水（t-t0）=4.2×103J/（kg•℃）×0.4kg×（100℃-25℃）=1.26×105J；由Q吸=ηW可得，消耗的电能：（2）由电路图可知，开关S2断开时两电阻串联，电路电阻较大，开关S2闭合时，只有电阻R2接入电路，电阻R1被短路，此时电路电阻较小，电源电压U一定，由可知，电阻越大，电路功率越小，电阻越小，饮水机功率越大，因此当开关S2断开时，电路阻值较大，电功率较小，饮水机处于保温状态．因此当开关S2闭合时，电路阻值较小，电功率较大，饮水机处于加热状态加热时保温时则R1=R总-R2=1100Ω-44Ω=1056Ω．答：（1）水需要吸收的热量是1.26×105J；烧开这些水消耗1.4×105J电能；（2）R1的电阻值是1056Ω31．（6分）(2015•衡阳)如图是某同学探究的一个调光电路，已知元件的规格分别为：灯L“6V 6W”（不考虑灯丝电阻变化），变阻器的阻值范围为0～12Ω，电源电压恒为6V。（1）求灯的电阻；（2）当S闭合，把滑动变阻器的滑片移至中点位置时，求通过灯泡的电流；（3）将滑片从最左端移到最右端过程中，求灯的最小功率。（1）因为P=，所以灯泡电阻为RL= ==6Ω；（2）当滑片在中点时，滑动变阻器接入电阻为R0=×12Ω=6Ω，此时电路总电阻为R=RL+R0=6Ω+6Ω=12Ω，电路电流为I===0.5A；（3）滑片移到最右端过程时，电路总电阻为R最大=RL+R=6Ω+12Ω=18Ω，此时电路电流最小为I最小== =A，灯泡最小功率为PL′=I最小2RL=（A）2×6Ω≈0.67W．答：（1）灯的电阻为6Ω；（2）通过灯泡的电流为0.5A；（3）灯的最小功率为0.67W．　26. （6分）(2015•苏州)有两只灯泡，A灯“6V 6W”、B灯 “6V 3W”，A和B中电流随两端电压变化关系的图像如图甲所示．　　（1）将A、B并联接在6V电源两端，求1min内电路消耗的电能；　　（2）将A、B串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；U/V1.00.80.60.40.2123456ABO图甲　　（3）将A与一个滑动变阻器（50Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A灯功率相等时，求滑动变阻器的功率．第26题图PRSAB图乙I /A解：（1）A、B并联接在6V电源两端，都正常发光，因为P=，所以1min内电路消耗的电能：W总=P总t=（6W+3W）×60s=540J；（2）A、B串联接在某电源两端，使B灯恰好正常发光，因为P=UI，所以：IA=IB===0.5A，由图象此时UA=2V，所以RA===4Ω；（3）当A与滑动变阻器串联接在6V电源两端时，两者电流相等，根据P=I2R，当RA=R变时功率相等，根据U=IR可知：UA′=U变=×6V=3V，由图象此时IA′=0.7A，所以滑动变阻器的功率：P=PA=UA′IA′=3V×0.7A=2.1W．答：（1）将A、B并联接在6V电源两端，1min内电路消耗的电能为540J；（2）将A、B串联接在某电源两端，使B灯恰好正常发光，此时A灯电阻为4Ω；（3）将A与一个滑动变阻器串联接在6V电源两端，当滑动变阻器的功率和A灯功率相等时，滑动变阻器的功率为2.1W．27（7分）(2015•无锡)小明家新添一台变频空调，部分参数如下表所示，其中制冷（热）功率表示该空调制冷（热）时单位时间内所消耗的电能，制冷量表示单位时间内空调从室内空气吸收的热量；制热量表示单位时间内空调向室内空气放出的热量．该空调另设电辅热功能，可以辅助制热，以弥补单靠空调压缩机工作制热不足的问题，该空洞的制冷（热）量有一个变化幅度，工作时，空调可以自动调节制冷（热）量．当室温和空调的设定温度相差较大时，变频空调一开机，即以最大功率工作，使室温迅速达到设定温度；当室温快速达到设定温度后，空调的制冷（热）量随之减小，以维持室温基本不变． (1)夏天的某一天，假设该空调开机后以最大制冷功率下作0.5h．使室温降至没定温度；然后，空调又以某一恒定的功率工作了2.5h.全过程空调消耗的电能为1.8kW·h．则①空调前0.5h消耗的电能是多少？②后2.5h通过空调的电流是多少？ (2)冬天用该空调将室温从2℃调升至22℃，至少需要多少时间？［室内空气质量为60kｇ，空气的比热容为1000J／(kg·℃)] (3)空调设计的制热功率大于制冷功率，其原因可能是什么？（1）①1.1kW.h；②2A；（2）至少需要时间1200s；（3）制热量大于制冷量的原因是：热空气密度小上升，冷空气密度大下降，若吸、放相同的热量，人感到冷的快、热的慢．23．（9分）（2015•盐城）创建生态文明城市需要我们共同关注环境．我市某兴趣小组为了检测空气质量指数，设计了如图甲所示的检测电路，R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，己知电源电压12V保持不变．R0=5Ω，当电压表示数为4V时．求：（1）通过R的电流：（2）2 min内R0消耗的电能；（3）此时空气质量指数．解：（1）由图甲，R0和R串联，电压表测R0两端的电压，所以IR=I0===0.8A；（2）2 min内R0消耗的电能：W0=U0I0t=4V×0.8A×120s=384J；（3）UR=U﹣U0=12V﹣4V=8V，所以R===10Ω，所以==0.1Ω﹣1，由图象乙可知，此时空气质量指数为25．答；（1）通过R的电流为0.8A：（2）2 min内R0消耗的电能为384J；（3）此时空气质量指数为25．第27题图R1LS3R2S1S2A27. (2015•丹东)如图所示，电源电压不变，R2=12Ω，小灯泡L标有“6V 3W”字样（不考虑灯丝电阻变化）。当S1、S2、S3都闭合时，小灯泡恰好正常发光，此时电流表示数为0.6A，求： （1）电源电压和定值电阻R1的值各为多大？（2）当S1闭合S2、S3断开时，小灯泡消耗的实际功率是多大？18．(8分) (2015•沈阳)在研究性学习活动中，几名同学对家用微波炉的实际功率和加热效率进行了研究。表1所示为记录的相关内容。在用微波炉加热1min内，求： (1)水吸收热量 c水=4.2×l03 J/（kg1·℃） (2)微波炉实际消耗的电能。　(3)微波炉的实际功率。(4)微波炉给水加热的效率。(精确到1%)（1）42000J （2）72000J （3）1.2Kw （4）58%23．（6分）（2015•枣庄）电吹风是现代家庭的常用电器．如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，三角牌电吹风的主要技术参数如图乙所示，求：（1）当只闭合S1时，电动机正常工作，通过电动机的电流为多大？（2）当同时闭合S1、S2时，电吹风正常工作，10min内电流通过电热丝R产生的热量是多少？（3）小明家的电能表如图丙所示，当小明家其它用电器都关闭，只有电吹风正常工作且吹热风时，在15min内电能表的转盘能转多少圈？解：（1）当只闭合S1时，只有电动机工作，电吹风吹冷风，由表格数据可知，P冷=110W，由P=UI可得，通过电动机的电流：I===0.5A；（2）当同时闭合S1、S2时，电动机和电热丝同时工作，电吹风吹热风，电热丝的功率：PR=P热﹣P冷=880W﹣110W=770W，10min内电流通过R产生的热量Q=W=PRt=770W×10×60s=4.62×105J；（3）电吹风正常工作并且吹热风时，半小时消耗的电能：W=Pt=880×10﹣3kW×0.25h=0.22kW•h，电能表的转盘旋转的圈数：n=0.22kW•h×600r/kW•h=132r．故答案为：（1）当只闭合S1时，电动机正常工作，通过电动机的电流为0.5A；（2）当同时闭合S1、S2时，电吹风正常工作，10min内电流通过电热丝R产生的热量是4.6×105J；（3）电吹风正常工作且吹热风时，在15min内电能表的转盘能转132圈．37．（10分）（2015•临沂）如图甲所示是一种家用调温式电熨斗，工作过程中电源电压恒为220V，电熨斗金属底板质量为500g，图乙是它的工作电路，发热部分由调温电阻R和定值电阻R0组成（电阻值均不受温度影响），调温电阻R最大阻值为110Ω，预热时电熨斗以最大功率正常工作100s可使金属底板的温度从20℃升高到220℃[金属底板的比热容为0.44×103J/（kg•℃），假设电熨斗发热体放出的热量全部被金属底板吸收]，则：（1）预热时金属底板吸收的热量是多少？（2）电熨斗的最大功率是多少？（3）定值电阻R0的阻值是多大？（4）电熨斗调温过程中，电路中的最小电流是多少？解：（1）金属板吸收的热量Q=cm△t=0.44×103J/（kg•℃）×0.5kg×（220℃﹣20℃）=4.4×104J；（2）由于W=Q=4.4×104J；则电熨斗的最大功率P最大===440W；（3）当调温电阻接入电路中的电阻为0Ω时，只有定值电阻R0连入电路，电熨斗的功率最大，由P=可得，定值电阻R0的阻值：R0===110Ω；（4）当调温电阻接入电路中的电阻R=110Ω时，电熨斗的功率最小，由串联电路中总电阻等于各分电阻之和可知：总阻值R总=R+R0=110Ω+110Ω=220Ω，所以，电路中的电流：I最小===1A．答：（1）预热时金属底板吸收的热量是4.4×104J；（2）电熨斗的最大功率是440W；（3）定值电阻R0的阻值是110Ω；（4）电熨斗调温过程中，电路中的最小电流是1A．28、(2015•烟台)小明家买了一台全自动豆浆机，其部分技术参数如下表，豆浆机的核心部件是机头，它的中间部位是一个带动刀片旋转的电动机，用来将原料粉碎打浆，外部是一个环状加热管（电热丝），用来对豆浆加热（如图甲是豆浆机的机械结构图）．制作豆浆的过程是加热-打浆-加热-打浆-加热，加热和打浆交替进行．图21乙是该豆浆机做好一次豆浆的p-t图象，请根据以上信息解答下列问题：（1）豆浆机正常打浆时，通过电动机电流是多少？（2）豆浆机正常工作时，加热管电阻丝的阻值是多少？（3）豆浆机做好一次豆浆，消耗的总电能是多少？解：（1）由P=UI可得，豆浆机正常打浆时的电流：（3）由乙图可知：加热时间t1=9min=540s，电动机工作时间t2=2min=120s，加热消耗的电能：W1=P1t1=1210W×540s=6.534×105J，电动机工作消耗的电能：W2=P2t2=110W×120s=1.32×104J，豆浆机正常工作做一次豆浆总共消耗的电能：W=W1+W2=6.534×105J+1.32×104J=6.666×105J．答：（1）豆浆机正常加热时的电流是0.5A；（2）豆浆机正常加热时电热管的电阻是40Ω；（3）豆浆机正常工作做一次豆浆，总共消耗的电能是6.666×105J32．（8分）（2015•巴中）如图所示的电路中，电源电压U=3V，R1=3Ω，R2=2Ω．求：（1）只闭合S1时，通过R2的电流是多大？（2）只闭合S2时，通电20s的时间内电流通过R1产生的电热是多少？（3）开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是多少？解：（1）由图示电路图可知，只闭合S1时，只有电阻R2接入电路，通过电阻R2的电流I===1.5A；（2）由图示电路图可知，只闭合S2时，两电阻串联，此时电路电流I′===0.6A，电阻R1通电t=20s产生的热量：Q=I′2R1t=（0.6A）2×3Ω×20s=21.6J；（3）由图示电路图可知，只闭合S1时，只有电阻R2接入电路，此时整个电路消耗的功率最大，由图示电路图可知，只闭合S2时，两电阻串联，此时电路总电阻最大，整个电路消耗的总功率最小，最小与最大电功率之比：====；答：（1）只闭合S1时，通过R2的电流是0.6A；（2）只闭合S2时，通电20s的时间内电流通过R1产生的电热是21.6J；（3）开关通断情况发生变化，整个电路消耗的最小电功率P和最大电功率P′之比是2：5．23．（8分）（2015•广元）如图所示，灯L上标有“6V 3W”字样（不考虑温度对灯泡电阻的影响），电阻R1=20Ω．求：（1）灯泡的电阻；（2）当开关S1闭合，S2、S3都断开时，灯L正常发光，电源电压；（3）开关S1、S2、S3都闭合，且滑片P在b端时，电流表的示数为2.4A，滑动变阻器R2的最大阻值；（4）当开关S1断开，S2、S3都闭合，且滑片P在a、b间中点时，在1min内滑动变阻器产生的热量．解：（1）由题意知：灯泡的额定电压UL=6V，额定功率PL=3W，灯泡电阻RL===12Ω．（2）灯泡正常发光，电路电流I===0.5A，电阻R1与灯泡L串联，电源电压U=I（R1+RL）=0.5A×（20Ω+12Ω）=16V．（3）电路电流IA=2.4A，电阻R1与R2并联，由欧姆定律得：流过电阻R1的电流I1===0.8A，流过电阻R2的电流I2=IA﹣I1=2.4A﹣0.8A=1.6A，电阻R2的电阻值R2===10Ω．（4）滑片P在a、b间中点，滑动变阻器接入电路的电阻值R'2===5Ω，在t=1min=60s内，滑动变阻器产生的热量Q=t=×60s=3072J．答：（1）灯泡的电阻是12Ω．（2）电源电压是16V．（3）滑动变阻器R2的最大阻值是10Ω．（4）在1min内滑动变阻器产生的热量是3072J．26．(2015•乐山)如图所示，电源电压恒定不变，小灯泡L标有“6V 3W”字样，当开关S1、S2闭合，滑片P置于b端时，小灯泡正常发光，此时电流表的示数为0.8A。求：（1）电源的电压U；（2）滑动变阻器的最大阻值R1； （3）当开关S1闭合、S2断开，滑片P置于a端时，电流表的示数为0.2A，求此时R2的电功率。解：（1）当开关S1、S2都闭合，滑片P置于b端时，R1与L并联，电流表测电路中的电流，由于并联电路中各支路两端的电压相等，且灯泡正常发光，所以，电源的电压U=UL=6V；（2）根据P=UI可得，通过灯泡的电流：（2）根据P=UI可得，通过灯泡的电流：根据并联电路中干路电流等于各支路电流之和可知：通过R1的电流I1=I-IL=0.8A-0.5A=0.3A，根据欧姆定律可得：（3）当开关S1闭合、S2断开时，滑片P置于a端时，灯泡被短路，R1与R2串联，此时电路的总功率为P=UI′=6V×0.2A=1.2W，滑动变阻器消耗的电功率P1=（I′）2×R1=（0.2A）2×20Ω=0.8W，所以P2=P-P1=1.2W-0.8W=0.4W答：（1）电源的电压U=6V；（2）滑动变阻器的最大阻值R1是20Ω；（3）此时R2的电功率是0.4W24．（4分）（2015•南充）小英家里有一个电吹风，该电吹风的工作原理如图甲所示，电吹风工作时可以吹出热风也可以吹出凉风．（1）小英将电吹风插头接入家庭电路中，当电吹风吹热风时，电风扇与电热丝的连接方式是　并　联．（2）小英在某次用该电吹风将头发吹干的全过程中，为了知道这次使用电吹风时总共消耗的电能，她把电吹风的实际功率随时间的变化关系用图乙记录了下来，请你帮她算一算，她这次吹干头发的全过程电吹风总共消耗的电能是　1.02×105　J．（3）该电吹风的电热丝在工作时电阻值是　69.14　Ω（保留两位小数）．（4）该电吹风使用几年后，发现其电热丝变细了，则电热丝的电阻值将　变大　．解：（l）要让电吹风工作时吹出热风，需要电动机和电阻丝同时工作，即开关应置于图甲中的1位置，此时电风扇与电热丝是并列连接在电源上的，所以是并联连接．（2）根据功率随时间的变化关系图象可知：P热=800W，t1=2min=120s，P凉=100W，t2=3min﹣2min=1min=60s，W总=W热+W冷=P热t1+P凉t2=800W×120s+100W×60s=1.02×105J．（3）电热丝的功率：P=P热﹣P凉=800W﹣700W=100W，由P=UI，I=得，R==≈69.14Ω；（4）使用几年后，电热丝变细，但电热丝的材料、长度因素都不变，只有横截面积变小，电阻变大．故答案为：（1）并联；（2）1.02×105；（3）69.14；（4）变大．26．（8分）（2015•南充）如图所示电路，电源电压和灯泡L的电阻值均保持不变，灯泡L标有“12V 6W”字样，闭合开关S，当滑动变阻器滑片P移到中点时，电压表示数为3V；当滑动变阻器滑片P移到最右端b点时，电压表示数为5V．求：（1）灯泡L的电阻值；（2）灯泡L正常发光时，灯泡L在6min内消耗的电能；（3）电源电压和滑动变阻器的最大电阻值．19．（10分）(2015•宜宾)寒冷的冬天，孝顺的小茜用自己平时积攒的零花钱给住在偏远农村的奶奶买了一个“暖手宝”，铭牌如表中所示，请回答下列问题：（1）该“暖手宝”正常工作时的电流和电阻各是多少？（2）该“暖手宝”正常工作工作5分钟产生的热是多少？（3）在奶奶家，到晚上用电高峰小茜再次给“暖手宝”加热时，发现加热时间明显比白天长．聪明的小茜知道这是因为电压降低了的缘故，于是专门进行了一番测量：她关掉其它用电器，单独给这个“暖手宝”通电6分钟，观察到家里的电能表（如图所示）转盘转了44转．请你帮小茜计算出这时她奶奶家实际电压是多少？（不考虑温度对电阻的影响）32．（5分）（2015•凉山州）如图所示，电源两端电压不变，R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图象如图乙所示，根据图象信息．求：（1）滑动变阻器的最大最值；（2）R1的阻值和电源电压；（3）求此电路的最大电功率．解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，电路中的最小电流I小=0.4A，滑动变阻器消耗的电功率P2=4W，由P=I2R可得，滑动变阻器的最大阻值：R2===25Ω；（2）因串联电路中总电阻等于各分电阻之和，所以，由I=可得，电源的电压：U=I小（R1+R2）=0.4A×（R1+25Ω），由图乙可知，电路中的电流I=0.8A时，滑动变阻器消耗的电功率P2′=6.4W，则滑动变阻器接入电路中的电阻：R2′===10Ω，电源的电压：U=I（R1+R2′）=0.8A×（R1+10Ω），因电源的电压不变，所以，0.4A×（R1+25Ω）=0.8A×（R1+10Ω），解得：R1=5Ω，电源的电压U=I小（R1+R2）=0.4A×（5Ω+25Ω）=12V；（3）当滑动变阻器接入电路中的电阻为0时，电路消耗的电功率最大，则P大===28.8W．答：（1）滑动变阻器的最大最值为25Ω；（2）R1的阻值为5Ω，电源电压为12V；（3）求此电路的最大电功率为28.8W．18.(8分) (2015•绵阳)在如图所示的电路中,电源电压保持不变，R0是阻值为8Ω的定值电阻，小灯泡L上标有“6V 3.6W”字样。当单刀双掷开关S接1，滑动变阻器的滑片P位于b端时，定值电阻R0在1min内消耗的电能为750J。不考虑温度对灯丝电阻的的影响。①求小灯泡L的电阻；②求电源电压；③当单刀双掷开关S接2，移动滑动变阻器的滑片P在某一位置时.小灯泡的电功率为1.6W，求此时滑动变阻器的电功率。 【答案】①10Ω；②10V；③2.4W21．（5分）（2015•乌鲁木齐）如图所示的电路中，电源电压U=3V，R1=2ΩM闭合开关后，电流表读数为0.5A，求：（1）R1在1min内产生的热量；（2）R2的阻值．解：（1）R1在t=1min=60s内产生的热量：Q=I2R1t=（0.5A）2×2Ω×60s=30J；（2）由I=可知，电阻：R=R1+R2===6Ω，电阻R2的阻值：R2=R﹣R1=6Ω﹣2Ω=4Ω；答：（1）R1在1min内产生的热量是30J；（2）R2的阻值是4Ω．28．（6分）（2015•贵州）如图是电源电压恒为220V的电热烘干箱的基本电路图，S是双掷开关，R1是发热电阻，定值电阻R2为110Ω，当S接“2”时，R1的电功率是110W，试求：（1）R1的阻值；（2）当S接“1”时，电路中的电流时是多少？（3）当S接“2”时，通电15分钟，R1消耗的电能是多少？ 解：（1）开关S接“2”时只有R1连入，由P=可知，此时电路为高温挡，由P=得：R1===440Ω；（2）开关S接“1”时是低温挡时，电路的总电阻：R=R1+R2=440Ω+110Ω=550Ω；电路中的电流：I===0.4A；（3）当S接“2”时，R1消耗的电能：W1=P1t=110W×15×60s=99000J．答：（1）R1的阻值是440Ω；（2）低温挡时，电路中的电流是0.4A；（3）高温挡时，通电10min，R1消耗的电能是99000J．30．（9分）（2015•聊城）如图所示电路，电源电压为6V保持不变，R1=12Ω，滑动变阻器R2的最大阻值为20Ω．当开关S闭合，S1、S2断开时，调节滑动变阻器的滑片至中点，恰好使灯泡正常发光，此时电流表示数为0.3A．灯泡电阻按不变计算．求：（1）灯泡的电阻和额定电压．（2）灯泡在这种情况下通电1min，电流所做的功．（3）将滑动变阻器的滑片滑至最右端，仍然使开关S闭合，S1、S2断开，整个电路消耗的电功率为P；保持滑片在最右端位置不动，当S、S1、S2都闭合时，且电流表使用0～3A量程，整个电路消耗的电功率为P′．求P：P′的值． 解：（1）当开关S闭合，S1、S2断开且灯泡正常发光时，灯泡L与R2串联，电流表测电路中的电流，由I=可得，电路中的总电阻：R===20Ω，因串联电路中总电阻等于各分电阻之和，所以，灯泡的电阻：RL=R﹣R2=20Ω﹣×20Ω=10Ω，灯泡的额定电压：UL=IRL=0.3A×10Ω=3V；（2）灯泡正常发光1min电流所做的功：WL=ULIt=3V×0.3A×60s=54J；（3）开关S闭合，S1、S2断开且滑片位于最右端时，灯泡L与R2的最大阻值串联，则整个电路消耗的电功率：P====1.2W；当S、S1、S2都闭合且滑片位于最右端时，R1与R2的最大阻值并联，电流表测干路电流，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：R′===7.5Ω，电路消耗的电功率：P′===4.8W，则P：P′=1.2W：4.8W=1：4．答：（1）灯泡的电阻为10Ω，额定电压为3V；（2）灯泡在这种情况下通电1min，电流所做的功为54J；（3）P：P′的值为1：4．28. （7分）(2015•恩施)乐乐家有款电热水器，说明书上有工作原理示意图（如图22甲），有“加热”和“保温”两档，正常工作时电路的总功率分别为1100W和11W。试求：（1）当处于“加热”档工作时，双掷开关S应置于 （选填“1”、“2”或“中间”）．（2）若不计电阻随温度的变化，忽略A、B指示灯电阻的影响，R1、R2阻值各为多大？（3）乐乐看到自家电能表如图乙所示（1200imp/kW•h是脉冲系数，表示消耗1kW•h电能，脉冲信号灯闪变1200次）。乐乐关闭家中其他电器，单独让电热水器工作，发现2min电能表信号灯闪变42次。求热水器实际功率。图22 解：（1）若要处于加热状态，需要电功率最大，由题意可知电压不变，需要电阻最小，故开关S应接1；（2）因为不计电阻随温度的变化，忽略A、B指示灯电阻的影响，加热时只有R1接入电路，功率为P加=1100W，由P=U2/R可得，则R2=R-R1=4400Ω-44Ω=4356Ω（3）电热水壶单独工作时，消耗的电能为：热水壶的实际功率为：答：（1）1；（2）R1为44Ω；R2为4356Ω；（3）热水器实际功率1050W24．(2015•南昌)如图21所示，电源电压恒定，小灯泡上标有“2V 1W”的字样，滑动变阻器R2的最大阻值为50Ω。求：（1）小灯泡正常发光时的电阻．（2）断开开关S1，闭合开关S、S2、S3，将滑片P移到距a端的长度为总长ab的位置时，小灯泡L恰好正常发光，电源电压是多少？（3）断开开关S2，闭合开关S、S1、S3，将滑片P移到a端时，电流表示数为2A，此时电压表示数是多少？定值电阻R1的阻值是多少？解：因为P=U2/R，所以灯泡的电阻为RL=UL2/PL=（2V）2/1W==4Ω断开开关 S1，闭合开关 S、S2、S3，将滑片 P 移到距 a 端的长度为总长 ab 的1/5位置时，灯泡和滑动变阻器串联．如图所示：滑动变阻器接入电路的电阻为 R2=1/5×50Ω=10Ω此时串联电路总电阻为 R 串=RL+R2=4Ω+10Ω=14Ω；因为 P=UI，所以灯泡正常发光的电流为因为I=U/R所以电源电压为 U=IR 串=0.5A×14Ω=7V；（3）断开开关 S2，闭合开关 S、S1、S3 将滑片 P 移到 a 端时，灯泡和定值电阻 R1 并联．如图所示：由于灯泡两端实际电压 U 实=7V 远大于 U 额=2V，所以灯泡烧坏，电压表显示电源电压 U=7V；定值电阻的阻值为 R1==3.5Ω．答：（1）小灯泡正常发光时的电阻为 4Ω；（2）电源电压为 7V；（3）电压表示数是 7V；定值电阻 R1 的阻值是 3.5Ω24．（6分）（2015•眉山）如图所示，灯L标有“6V 3.6W”字样，电源电压保持不变，闭合开关S，电流表示数为0.1A，灯实际功率为0.9W（灯丝电阻不随温度变化）．求：（1）定值电阻R0的阻值；（2）电路的总功率；（3）通电1min灯L消耗的电能．解：由电路图可知，灯泡L与电阻R0并联，电流表测R0支路的电流．（1）灯泡额定电压U额=6V，额定功率P额=3.6W，[来源:21世纪教育网]根据P=可得灯泡电阻RL===10Ω；则根据P=可得灯泡两端的实际电压U实===3V；因并联电路中各支路两端的电压相等，根据欧姆定律得：定值电阻R0===30Ω；（2）实际通过灯泡的电流为IL===0.3A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I=IL+IR=0.3A+0.1A=0.4A，电路消耗的总功率：P=UI=3V×0.4A=1.2W；（3）灯L消耗的电能W=P实t=0.9W×60s=54J．答：（1）定值电阻R0的阻值为30Ω；（2）电路的总功率为1.2W；（3）通电1min灯L消耗的电能为54J．25．（6分）(2015•成都)现有一个小灯泡和两个相同的定值电阻，小灯泡的额定电压为2.5 V，额定电流为0.35 A，小灯泡和定值电阻的I–U图像如图所示。求： （1）将小灯泡接入电路，电路电流为0.2 A，小灯泡实际功率为多少？ （2）将两个定值电阻并联后接在电压为2.5V的电源两端，工作0.5小时，共消耗多少电能？ 解：（1）由图像可知 IL=0.2A 时，UL=1V （1 分） PL=UL×IL （1 分）=1V×0.2A =0.2W (1 分) （2）由图像可知 UR=2.5V 时，IR=0.4A (1 分) W1 = UR RI t = 2.5V× 0.4A ×0.5 × 3600s = 1800 J （1 分） 两个电阻并联 W 总＝2W1＝2×1800 J＝3600 J （1 分） 15、（6分）(2015•安顺)在“测量小灯泡的电功率”实验中，电源电压恒定为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，实验电路如图12所示。（1）应该选用的滑动变阻器是__________。（2）电路正确连接后，闭合开关，发现小灯泡不亮，但电流表有示数。为使灯泡变亮，接下来应进行的操作是什么？（写出具体的操作）（3）如图13根据实验数据绘成的U﹣I图象。根据图象提供的信息，可计算出小灯泡的额定功率是多少？（4）某同学继续移动滑片，小灯泡突然熄灭，此时电流表示数为零，而电压表有示数，那么出现的故障是什么？此时电压表的示数是多少？U/VI/A0.10.20.30123。AVSLP 图12 图13（1）R2（或50Ω） （2）向左移动滑动变阻器滑片（3）0.5W （4）灯泡烧坏 6V。SR1PVabR219、（7分）(2015•安顺)如图19所示。灯泡R1的电阻为50Ω、额定功率为2.5W，滑动变阻器R2的最大电阻为200Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片。不考虑灯泡电阻随温度变化因素，求：（1）灯泡R1消耗的最大功率是多少？（2）电压表的读数变化范围是多少？（1）当P在a端时，灯泡消耗的功率最大为P，此时电流最大为I1 ……………………………………………………（1分）……………………………………………… （2分）（2）当P在a端时，电压表读数最小为U1；当P在b端时，电压表读数最大为U2，此时电流为I2；U1=0；…………………………………………………………………（1分） …………………………………（1分） ……………………………………………（1分）所以，电压表的读数范围为：0—8V ……………………………………（1分）20．(2015江西)如图13所示,电源电压恒定，小灯泡上标有“2V 1W”的字样，滑动变阻器R2的最大阻值为50Ω ．求： (1)小灯泡正常发光时的电阻． (2)断开开关S1．闭合开关S、S2、S3．将滑片P移到距a端的长度为总长ab的l／5位置时．小灯泡L恰好正常发光．电源电压是多少? (3)断开开关S2，闭合开关S、S1、S3，将滑片P移到a端时，电流表示数为2A，此时电压表示数是多少?定值电阻R1的阻值是多少?【答案】：（1）RL = UL2/PL = (2V)2/1W = 4Ω···1分（2）当断开开关S1，闭合开关S、S2、S3时，R1被短路，灯泡L与R2串联R2 = 1/5 ×50Ω = 10Ω I = IL = PL/UL = 1W/2V = 0.5A U总 = IR总 = I(R2 +RL) = 0.5A×(10Ω + 4Ω) = 7V···2分（3）当断开开关S2，闭合开关S、S1、S3 ，滑片P移到a端时，灯泡L与R1并联∵小灯泡两端的实际电压为7V，远大于它的额定电压2V∴小灯泡将被烧断，电压表示数为7V···1分此时电路中只有电阻R1在工作 R1 = U///I1 = 7V/2A = 3.5Ω ···2分34．(2015•鄂州)某物理兴趣小组的同学们为自己的房间设计了一种冬天取暖的电路模型。如图所示，只闭合开关S，灯泡L发光，发热电阻丝R1工作；温度较低时，可再闭合S1、S2，由发热电阻丝改成的滑动变阻器开始工作。电源电压为24V，R2上标有“100Ω 3A”的字样，电流表 的量程为0～0．6A，电流表 的量程为 0～3A，灯泡上标有“12V 3W”的字样。 （1）闭合S，断开S1、S2，灯泡正常工作，求R1的阻值。（2）S、S1、S2均闭合时，求滑动变阻器R2上消耗电功率的最小值和最大值。（1）R1与灯L串联 I=PL/UL=3W/12V=0.25A R1=U1/I=(24V-12V)/0.25A=48Ω （2分） （2）S、S1、S2都闭合时，L短路，R1与R2并联根据P=U2/R，当R2=100Ω时，P2最小P2min=U2/R2=(24V)2/100Ω=5.76ｗ (2分） 当电流表A的示数为3A时，P２最大 I1= U/R1= 24V/48Ω=0.5AI2=3A-0.5A=2.5AP２max=UI2=24V×2.5V=60W (2分) 答：R1 的阻值为48Ω ； 滑动变阻器R2上消耗电功率的最小值为5.76ｗ，最大值为 60w. 23．(2015•岳阳)如图甲是一电热饮水机，通过机内温控开关S进行自动控制，实现加热和保温两种功能，电路原理图如图乙所示。电源电压恒为额定电压220V，当开关S接a时电路中的电流为5A；当开关S接b时，电路消耗的电功率为66W。求：甲（1）R1的阻值；（2）开关S接b时，电路中电流；（3）该饮水机在保温状态工作100s ，R2产生的热量。（1）44欧 （2）0.3A （3） 6204J39、(2015•长沙)如图甲所示，电源电压恒为18V，灯泡L上标有“10V 5W”字样，电流表量程为0~0.6A，电压表量程为0~15V，滑动变阻器R的最大阻值为200Ω，当只闭合S和S1，移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示。当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了5.4W，求：（1）灯泡L正常发光时通过的电流。（2）只闭合S和S2，且滑动变阻器的滑片P置于中点位置时，灯泡的实际功率；（3）只闭合S和S1，在保证电路安全的情况下，当电阻R0消耗电功率最小时，滑动变阻器R消耗的电功率。0.5A 0.45W 2.25W18、(2015•长春)一只电热水壶铭牌上标有“220V 1100W”的字样，在额定电压下工作。求： （1）正常工作时的电流和电阻。 （2）通电5min产生的热量。（1）I=P/U=1100W/220V=5A，R=U/I=220V/5A=44Ω，（2）Q=W=Pt1100W×300s=3.3×105J；11．(2015•宁波)如图所示是某规格的小灯泡L和定值电阻R的U-I图象。（1）图中表示小灯泡U-I图象的是     （填序号）。（2）若它们串联、并联时总电阻的值分别为R串和R并，请在答题卷对应的图上坐标区域内画出它们的U-I图象（R串、R并得 U-I图象分别用③和④表示）。（3）当它们分别以串联和并联两种方式接在同一稳压电源（已知电源电压不高于10V）两端时，从电源流出的电流变化了0.45A。求该稳压电源的电压及并联时电路消耗的总功率。（1）② （2）如图所示（3）比较图象③和④可以知道，电压相同且不高于10V时，I并－I串＝0.45A仅有一种情况，即U＝5V此时I并＝0.6A，并联时电路消耗的总功率：P并＝U并I并＝5V×0.6A＝3W28．（10分）（2015•钦州）如图甲所示的电路中，R0是标有“6V 6W”字样的元件（阻值不变），R是滑动变阻器，通过小灯泡L的电流随其两端电压变化的图象如图乙所示．闭合开关S，滑动变阻器的滑片P滑到最左端时，R0恰好正常工作．（1）求电源电压；（2）滑动变阻器的滑片P在某一位置时，电压表的示数如图丙所示，求此时R接入电路中的阻值；（3）当灯L消耗的功率为4W时，求R0消耗的功率． 解：（1）由图，滑片P滑到最左端时，R连入阻值为0，L与R0串联，R0恰好正常工作，即U0=6V，由P=UI，IL=I0===1A，由图象乙，此时灯泡两端电压UL=8V，所以电源电压：U=UL+U0=8V+6V=14V；（2）由图丙电压表使用0﹣15V量程，分度值0.5V，电压表示数为3V，即：U0′=3V，由P=，所以R0===6Ω，此时电流中电流：I′=IL′=IR=I0′===0.5A，由乙图象此时灯泡电压UL′=2V，所以R两端电压UR=U﹣UL′﹣U0′=14V﹣2V﹣3V=9V，此时R接入电路中的阻值：R===18Ω；（3）由乙图象，当灯泡电压为5V时，电流为I″=0.8A，由P=UI可知，此时灯泡功率为4W，所以R0消耗的功率：P0=I″2R0=（0.8A）2×6Ω=3.84W．答：（1）电源电压为14V；（2）滑动变阻器的滑片P在某一位置时，R接入电路中的阻值为18Ω；（3）当灯L消耗的功率为4W时，R0消耗的功率为3.84W．28．（6分）（2015•庆阳）如图所示，小灯泡L上标有“6V 3W”字样，闭合开关，小灯泡正常发光，电流表示数为2A．求：（1）小灯泡L的电阻是多少？（2）通过R0的电流是多少？（3）电阻R0消耗的功率是多少？ 解：（1）由P=可得，小灯泡L的电阻R===12Ω；（2）由电路图可知，灯泡L与定值电阻R并联，电流表测干路电流．因并联电路中各支路两端的电压相等，且小灯泡正常发光，所以，电源的电压U=UL=6V，由P=UI可得，小灯泡正常发光时的电流：IL===0.5A；因并联电路中干路电流等于各支路电流之和，所以，通过R0的电流：IR=I﹣IL=2A﹣0.5A=1.5A，（3）电阻R0消耗的功率：PR=UIR=6V×1.5A=9W．答：（1）小灯泡正常发光时的电流为0.5A．（2）通过R0的电流是1.5A；（3）电阻R0消耗的功率是9W．18．（8分）（2015•随州）随州香菇远销世界各地，但种植香菇需要精心呵护．如图为“神农“牌香菇种植塑料温棚内的电路图，灯泡L上标有”220V，100W”．一天中，夜晚和白天耗电情况以及电路连接状况见下表（不考虑R1，R2阻值的变化）黑夜 K1、K2、K3均闭合 10小时 耗电11度白天 K2闭合，K1、K3均断开 14小时 耗电5.6度求：（1）R2的阻值； （2）R1的阻值． 解：（1）根据P=可知，灯泡一夜消耗的电能：WL=PLt1=0.1kW×10h=1kW•h；三开关闭合时，灯泡L与R2并联，电阻R2消耗的电能：W2=W夜=WL=11kW•h=1kW•h=10kW•h=3.6×107J；根据Q=I2Rt=可得：R2的阻值R2====48.4Ω．（2）K2闭合，K1、K3均断开，R1与R2串联，电路为白天工作状态，因串联电路中总电阻等于各分电阻之和，根据Q=I2Rt=可得总电阻的阻值：R====121Ω．又因R2=48.4Ω，则R1=R﹣R2=121Ω﹣48.4Ω=72.6Ω．答：（1）R2的阻值为48.4Ω；（2）R1的阻值为72.6Ω．26．（8分）（2015•盘锦）如图所示，灯L标有“2.5V 1.25W”字样，R1=15Ω，滑动变阻器R2最大阻值为10Ω，当开关S1闭合，S2、S3断开，滑片P滑至左端时，灯L恰好正常发光．试求：（1）灯L正常发光时的电阻．（2）电源电压．（3）当S1、S2、S3都闭合，且滑动变阻器的滑片P滑到中点时，电流表的示数和此时电路消耗的总功率．解：（1）因为小灯泡正常发光，根据P=UI可得，小灯泡正常发光时的电流IL===0.5A，根据I=可得，小灯泡正常发光时的电阻RL===5Ω；（2）当开关S1闭合，S2、S3断开，滑片P滑至左端，R2、L串联，灯L正常发光，电路电流I=IL=0.5A电源电压U电=I（R2+RL）=0.5A×（10Ω+5Ω）=7.5V；（3）当S1、S2、S3都闭合时，且滑片滑到中点时，R1与R2′并联R1中电流I1===0.5A；R2中电流I2===1.5A电流表的示数I干=I1+I2=0.5A+1.5A=2.0A，电路消耗的总功率P=UI=7.5V×2A=15W．答：（1）灯L正常发光时的电阻是5Ω；（2）电源电压是7.5V；（3）电流表的示数是2.0A；电路消耗的总功率是15W．22、（8分）(2015•赤峰)如图15所示是电阻R1与滑动变阻器R的电路图，电源电压为12V，电阻R1的I-U图像如图16所示。开关闭合后，滑动变阻器R接入电路的阻值为40Ω时，求：（1）通过R1的电流。（2）电流表的读数。（3）变阻器R的电功率；（4）在1min内R1产生的热量。22、解：（1）由R1的I-U图像可知：R1=U/I=8V/0.8A=10Ω ∵在图15中R1与R并联 ∴U1=U2=U=12V I1=U1/R1=12V/10Ω=1.2A（2）I2=U2/R=12V/40Ω=0.3A ∴电流表读数I=I1+I2=1.2A+0.3A=1.5A（3）变阻器R的电功率为： P=U2I1=12V×0.3A=3.6W（4）在1min内R1产生的热量为; t=1min=60s Q=I2R1t=（1.2A）2×10Ω×60s=864J答：（ 1）通过 R1 的电流为 1.2A．（ 2）电流表的读数为 1.5A．（ 3）变阻器 R 的电功率为 3.6W；（ 4）在 1min 内 R1 产生的热量为 864J．25.（8分）(2015•通辽)某课外科技活动小组设计了一种小鸡孵化器的电路模型，如图所示，在一般情况下，只需灯光照明，电源电压为72 V，R1为定值电阻，R2为发热电阻丝改成的滑动变阻器，其上标有“100Ω 3 A”字样，电流表A2的量程为0～3A，灯泡上标有“12 V 3 W”的字样。（1）求灯泡正常工作时的电流；（2）闭合S，断开S1、S2，灯泡正常发光，求R1的阻值； （3）S、S1、S2均闭合时，求R2消耗的最大电功率和最小电功率。电流表 A1 测通过电阻 R1 的电流，电流表 A2 测干路中的总电流，电流表 A1 的量程为0～0.6A，电流表 A2 的量程为 0～3A，通过 R2 的最大电流为：I2=I﹣I1=3A﹣0.3A=2.7A，R2 消耗电功率的最大值为：P 大=UI2=72V×2.7A=194.4W．答：（1）灯泡正常工作时的电流是 0.25A．闭合 S，断开 S1、S2，灯泡正常工作，电阻 R1 的阻值为 240Ω．（3）S、S1、S2 均闭合时，R2 上消耗电功率的最小值为 51.84W、最大值为 194.4W．33．（8分）（2015•攀枝花）如图所示，滑动变阻器的最大阻值为30Ω．当开关S1、S2断开，S3闭合，滑片P位于滑动变阻器的中点时，变阻器消耗的电功率为4.8W．开关S1、S2、S3都闭合，滑动变阻器的滑片P在a端时电流表读数为I1；P在b端时电流表读数为I2．已知：I2﹣I1=0.4A，定值电阻R1和R2阻值相差5Ω．求：（1）电源电压；（2）R2的阻值；（3）电路在何种状态下消耗的功率最小？最小功率为多少？解：根据实物图画出电路图如图所示：（1）由图当S1、S2断开，S3闭合，电路中只有R3相当于一个定值电阻连入电路，根据P=，电源电压：U===12V；（2）由图S1、S2、S3都闭合，P在a端时R2、R3并联，根据并联电路特点和欧姆定律得：I1=+，S1、S2、S3都闭合，P在b端时R1、R3并联，I2=+，由题，I2﹣I1=0.4A，所以I2﹣I1=﹣=0.4A，即：﹣=0.4A…①因为I2＞I1，所以R2＞R1，由题R1和R2阻值相差5Ω，即：R2﹣R1=5Ω…②解①②得：R1=10Ω，R2=15Ω；（3）根据P=，电压一定，根据电路图，由三个电阻的大小关系可知，当S1闭合，S2、S3都断开，滑片P在a端时，R1与R3串联电路中电阻最大，电路消耗的功率最小，电路消耗的最小功率为：P最小===3.6W．答：（1）电源电压为12V；（2）R2的阻值为15Ω；（3）电路在S1闭合，S2、S3都断开，滑片P在a端时消耗的功率最小，最小功率为3.6W．19. (2015•重庆B卷)如图所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω 1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响。求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。答案：（1）（2）360J（3）滑动变阻器消耗功率变化范围3.75W~6W24.（8分）(2015•昆明)在如图14所示的电路中，电源电压不变，R1=3Ω，R2=6Ω。(1)当Sl、S3断开，S2闭合时，电流表示数为1A，求电源电压。当Sl、S3闭合，S2断开时，求：(2)电路中的总功率；(3)通电1min，电阻R1产生的热量。　A．I甲=I乙B．I甲=I乙C．P甲=nP乙D．P甲=n2P乙　A．甲灯的灯丝粗，电阻大B．甲灯的灯丝细，电阻大　C．乙灯的灯丝细，电阻小D．乙灯的灯丝粗，电阻大　A．10VB．9VC．15VD．19V　A．两灯的实际功率之和等于12W　B．两灯的实际功率之和大于12W　C．灯泡L1比灯泡L2亮　D．灯泡L2比灯泡L1亮　A．在a、b两点间接入一个合适的电压表时，电压表有明显示数　B．不能在ab两点间接入一个电流表　C．在a、b两点间接入一个“3V 0.5A”的小灯泡，小灯泡能正常发光　D．在a、b两点间接入一个10Ω的电阻，电路消耗的电功率为2W　A．0.25WB．1.75WC．0.75WD．1W　A．4：5B．5：4C．2：3D．1：3　A．S断开时电压表示数为0V　B．S闭合后，电压表最大示数为15V　C．小灯泡L正常发光时，变阻器R消耗的电功率为6W　D．S闭合后，小灯泡L的最小实际电功率为0.5W　A．R1、R3的阻值分别为2.5Ω、5ΩB．电压表V1的示数始终为18V　C．电流表A2最小示数为0.6AD．电路消耗的最小功率为108W　A．电流表示数变大，电压表示数不变　B．R1的电功率减小，最大值为0.4W　C．R2的电功率增大，最大值为3.6W　D．滑动变阻器R3的电功率先变大后变小，最大值为0.45W　A．电压表表示数变化范围2V﹣3V　B．电流表示数变化范围0.2A﹣0.5A　C．滑动变阻器连入电路的阻值变化范围2Ω﹣9Ω　D．滑动变阻器的最大功率为0.5W　A．灯泡L正常发光时，电压表的示数为6V　B．当电流表示数为0.4A时，电压表的示数为9V　C．灯泡L的电阻值随电压表的示数的增大而增大　D．为了保证电路安全，整个电路消耗的最大功率为10W　A．电流表示数变小，小灯泡变亮　B．电压表示数变大，小灯泡变暗　C．电路消耗的总功率不变　D．电压表与电流表示数的比值变大　A．4：3B．3：4C．3：2D．2：3　A．①②B．③④C．②④D．①③　A．电源电压为4.5V　B．小灯泡的额定功率为1.5W　C．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W　D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω　A．电流表示数变化了0.6AB．电压表示数变化了4V　C．R1消耗的电功率变化了5WD．电路消耗的总功率变化了6W　A．电流表示数变小B．电压表示数变小　C．灯泡消耗的功率变大D．电路消耗的总功率变小　A．灯泡正常发光时的电流为0.5A　B．灯泡两端的电压为3V时，它消耗的电功率为1.5 W　C．灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω　D．当滑动变阻器接入电路的阻值为2.5Ω时，灯泡消耗的电功率为3.2 W，此时灯丝的阻值为5Ω　A．收音机B．电视机C．电风扇D．电饭锅　A．B．C．D．　A．该实验装置是为了探究电流产生的热量与电阻的关系　B．将左边容器中的电阻丝换成10Ω的电阻丝后，就可以探究电流产生的热量与电阻的关系　C．通电一段时间后，左侧U形管中液面的高度差比右侧的大　D．该实验装置是利用U形管中液体的热胀冷缩来反应电阻丝放出热量的多少的　A．UItB．I2Rt　C．（）tD．前面三个都可以序号电压U/V电流I/A灯泡L1的亮度电功率P/W电功率的平均值(W)12.200.28比正常发光时暗0.620.7622.500.30正常发光时0.7532.800.32比正常发光时亮0.90物理量次数电压U/V电流I/A实际电功率P/W小灯泡亮度10.50.120.06不亮21.50.200.30偏亮32.50.30正常42.80.320.90更亮实验次数12345678发光情况最明亮明亮亮较亮较暗微光熄灭熄灭电压U/V3.02.52.11.71.30.90.50.1电流I/A0.300.280.260.240.210.190.160.05现象电灯的亮暗电流表电压表可能的原因1亮有示数无示数2不亮无示数有示数实验次数1234电压U/伏1.0 2.03.04.0电流I/安0.100.170.230.25数据序号1234发光情况较暗较亮明亮特亮电压1.32.12.53.0电流0.210.260.280.31电功率0.270.550.93现象电灯的亮暗电流表电压表可能的原因1亮有示数无示数2不亮无示数有示数数据序号12345678电压U/V0.10.20.60.81.02.02.53.0电流I/A0.080.140.280.340.360.460.480.50发光情况不亮不亮微亮微亮较亮较亮明亮很亮解：因为P=UI，所以电壶正常工作的电流为I===5A；因为P=，所以电壶消耗的电能为W=Pt=1.1kW×30×1h=33kW•h．答：电热水壶正常工作时，电流是5A；如果每天使用1h，一个月用电33kW•h．次数物理量第一次第二次第三次第四次第五次第六次第七次第八次U/V0.400.600.801.001.201.401.601.80I/A0.200.450.801.251.802.453.204.05解：（1）利用公式R=分别计算不同电压下的电阻值，即2Ω、1.33Ω、1Ω、0.8Ω、0.67Ω、0.53Ω、0.5Ω，可见，电阻的阻值随着温度的升高而减小，故为半导体材料．（2）由表中数据可知，当电流为1.8A时，R0两端电压U0=1.2V，则R两端电压U=U总﹣U0=3V﹣1.2V=1.8V，R的电功率P=UI=1.8V×1.8A=3.24W；（3）分析表中数据可知：流过电阻元件R0的电流I与它两端电压U的平方成正比，不妨设I=kU2，将I=0.20A，U=0.40V代入得：k=1.25；则通过阻元件R0的电流I和它两端电压U的关系式是：I=1.25U2；答：（1）半导体材料；因为当电流增大时，发热功率多，温度高，电阻小；（2）此时定值电阻R的电功率为3.24W；（3）通过阻元件R0的电流I和它两端电压U的关系式是：I=1.25U2．解：（1）由P=可得，灯泡的电阻：RL===6Ω；（2）当S1、S2闭合，滑片P位于a处时，L与R并联，电流表测干路电流，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路中的总电阻：R总===4Ω，这时电流表的示数：I===1.5A；（3）当S1、S2闭合，滑片P位于中点c处时，灯泡L与cb段电阻并联后与ac段电阻串联，则并联部分的电阻：R并===3Ω，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R总′=Rac+R并=×12Ω+3Ω=9Ω，电路消耗的总功率：P===4W；（4）当S1闭合、S2断开时，灯泡与滑动变阻器串联，因串联电路中总电阻等于各分电阻之和，所以，====，解得：R1=3Ω，则R2=4R1=4×3Ω=12Ω，滑动变阻器的阻值为R2时电路中的电流：I′===A，滑动变阻器消耗的电功率：P滑=（I′）2R2=（A）2×12Ω≈1.33W．答：（1）小灯泡的电阻为6Ω；（2）当S1、S2闭合，滑片P位于a处时，灯泡L正常发光，这时电流表的示数为1.5A；（3）当S1、S2闭合，滑片P位于中点c处时，电路消耗的总功率为4W；（4）R1的阻值为3Ω，滑动变阻器的阻值为R2时滑动变阻器消耗的电功率为1.33W．工作时间（min）0 ~ 11~ 55 ~ 66 ~ 10工作状态粉碎打浆加热粉碎打浆加热型号：YSJ-66额定电压220V加热功率1100W保温功率44W水箱容积5L频率50Hz型号－－－功能冷暖（辅助电加热）制冷功率P冷/W变化范围l00～1400制热功率P热/W变化范围180～1700制冷量P冷＇/W变化范围450～3800制热量P热＇/W变化范围800～5000电辅热功率P辅热/W1000电源电压/V220制冷室外环境温度不高于43℃制热室外环境温度不低于-7℃解：（1）由P=UI得，灯泡的额定电流：I额===0.5A；由I=得，灯泡的电阻R===24Ω；（2）由P=得，灯泡正常发光时消耗的电能：W=P额t=6W×6×60s=2.16×103J；（3）设电源电压为U，滑动变阻器的最大阻值为R，当P在中点时，灯泡L与R串联：=﹣﹣﹣﹣①[来源:21世纪教育网]当P在b点时，灯泡L与R串联：=﹣﹣﹣﹣②解得：U=15V；将RL=24Ω代入得，R=12Ω．答：（1）灯泡L的电阻值为24Ω；（2）灯泡L正常发光时，灯泡L在6min内消耗的电能为2.16×103J；（3）电源电压为15V；滑动变阻器的最大电阻值为12Ω．产品名称暖手宝产品货号QB32额定功率440W额定电压220V通电储热5～8分钟电源线长约80cm暖手宝直径约220mm
