河北省承德市兴隆县2023-2024学年九年级上学期期中试卷物理试题
展开
这是一份河北省承德市兴隆县2023-2024学年九年级上学期期中试卷物理试题，共10页。试卷主要包含了选择题，填空及简答题，实验探究题，计算题等内容，欢迎下载使用。

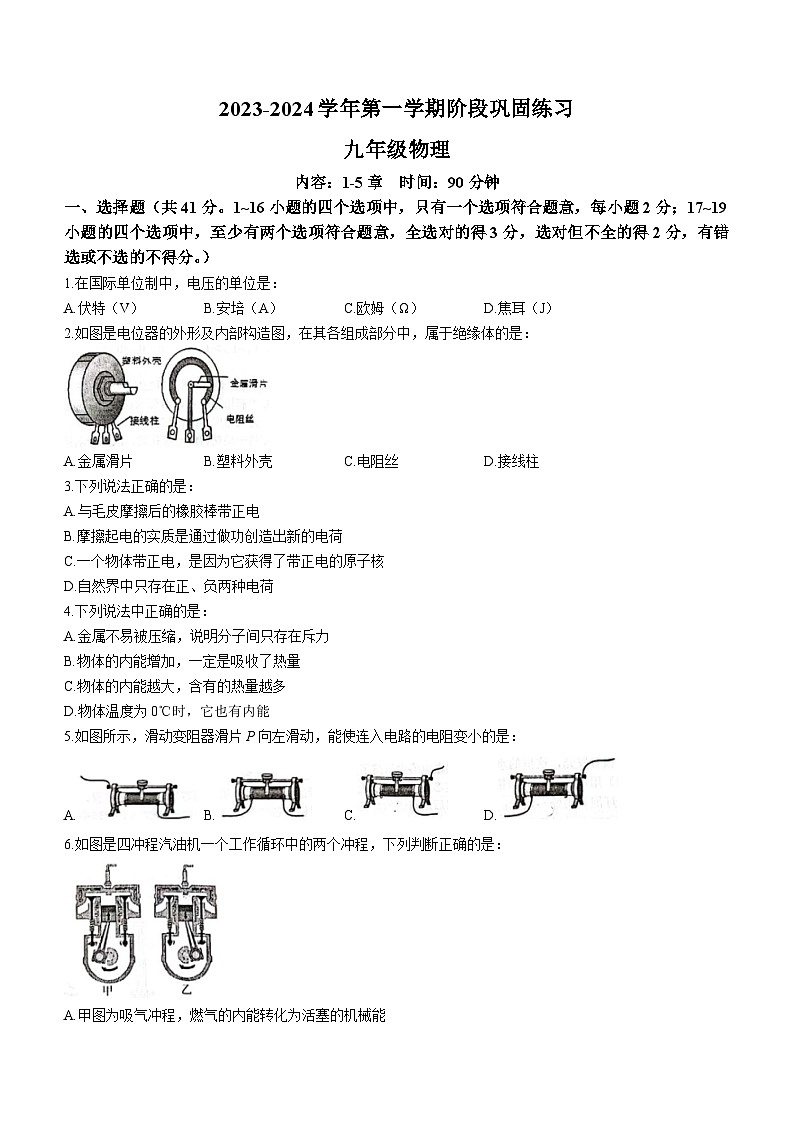

内容：1-5章 时间：90分钟
一、选择题（共41分。1~16小题的四个选项中，只有一个选项符合题意，每小题2分；17~19小题的四个选项中，至少有两个选项符合题意，全选对的得3分，选对但不全的得2分，有错选或不选的不得分。）
1.在国际单位制中，电压的单位是：
A.伏特（V）B.安培（A）C.欧姆（Ω）D.焦耳（J）
2.如图是电位器的外形及内部构造图，在其各组成部分中，属于绝缘体的是：
A.金属滑片B.塑料外壳C.电阻丝D.接线柱
3.下列说法正确的是：
A.与毛皮摩擦后的橡胶棒带正电
B.摩擦起电的实质是通过做功创造出新的电荷
C.一个物体带正电，是因为它获得了带正电的原子核
D.自然界中只存在正、负两种电荷
4.下列说法中正确的是：
A.金属不易被压缩，说明分子间只存在斥力
B.物体的内能增加，一定是吸收了热量
C.物体的内能越大，含有的热量越多
D.物体温度为0℃时，它也有内能
5.如图所示，滑动变阻器滑片P向左滑动，能使连入电路的电阻变小的是：
A.B.C.D.
6.如图是四冲程汽油机一个工作循环中的两个冲程，下列判断正确的是：
A.甲图为吸气冲程，燃气的内能转化为活塞的机械能

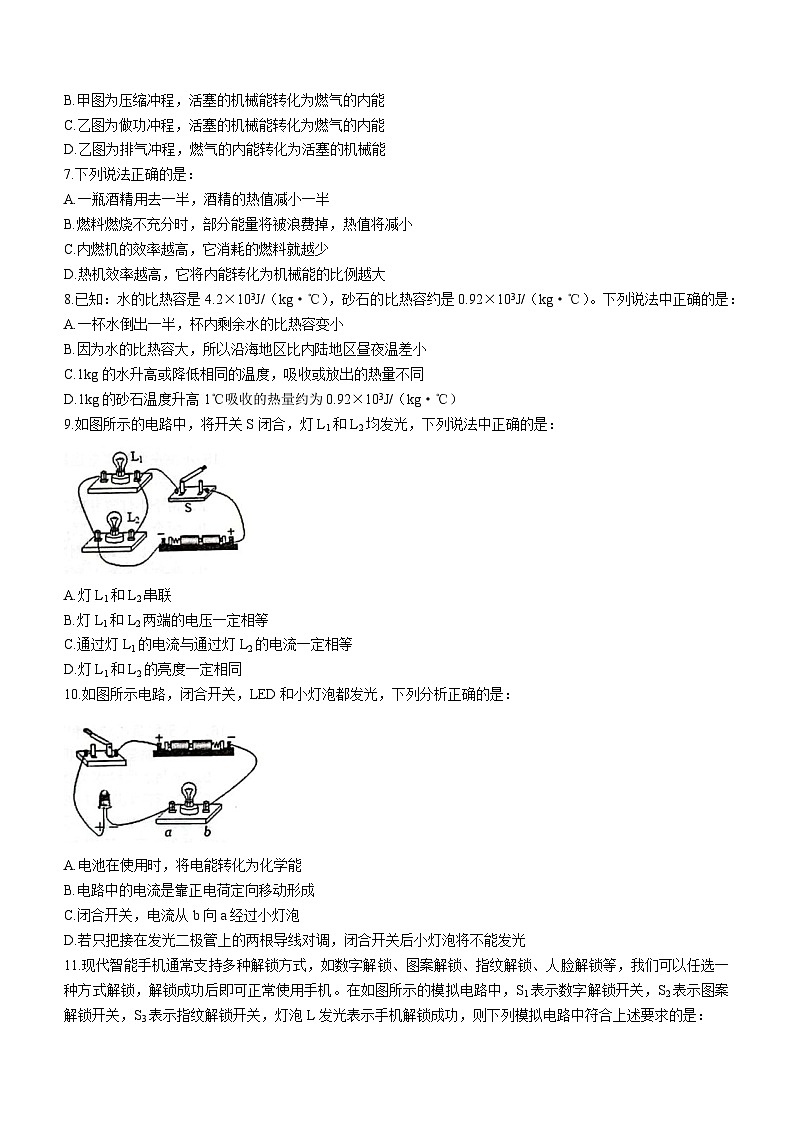

B.甲图为压缩冲程，活塞的机械能转化为燃气的内能
C.乙图为做功冲程，活塞的机械能转化为燃气的内能
D.乙图为排气冲程，燃气的内能转化为活塞的机械能
7.下列说法正确的是：
A.一瓶酒精用去一半，酒精的热值减小一半
B.燃料燃烧不充分时，部分能量将被浪费掉，热值将减小
C.内燃机的效率越高，它消耗的燃料就越少
D.热机效率越高，它将内能转化为机械能的比例越大
8.已知：水的比热容是4.2×103J/（kg·℃），砂石的比热容约是0.92×103J/（kg·℃）。下列说法中正确的是：
A.一杯水倒出一半，杯内剩余水的比热容变小
B.因为水的比热容大，所以沿海地区比内陆地区昼夜温差小
C.1kg的水升高或降低相同的温度，吸收或放出的热量不同
D.1kg的砂石温度升高1℃吸收的热量约为0.92×103J/（kg·℃）
9.如图所示的电路中，将开关S闭合，灯L1和L2均发光，下列说法中正确的是：
A.灯L1和L2串联
B.灯L1和L2两端的电压一定相等
C.通过灯L1的电流与通过灯L2的电流一定相等
D.灯L1和L2的亮度一定相同
10.如图所示电路，闭合开关，LED和小灯泡都发光，下列分析正确的是：
A.电池在使用时，将电能转化为化学能
B.电路中的电流是靠正电荷定向移动形成
C.闭合开关，电流从b向a经过小灯泡
D.若只把接在发光二极管上的两根导线对调，闭合开关后小灯泡将不能发光
11.现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在如图所示的模拟电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列模拟电路中符合上述要求的是：

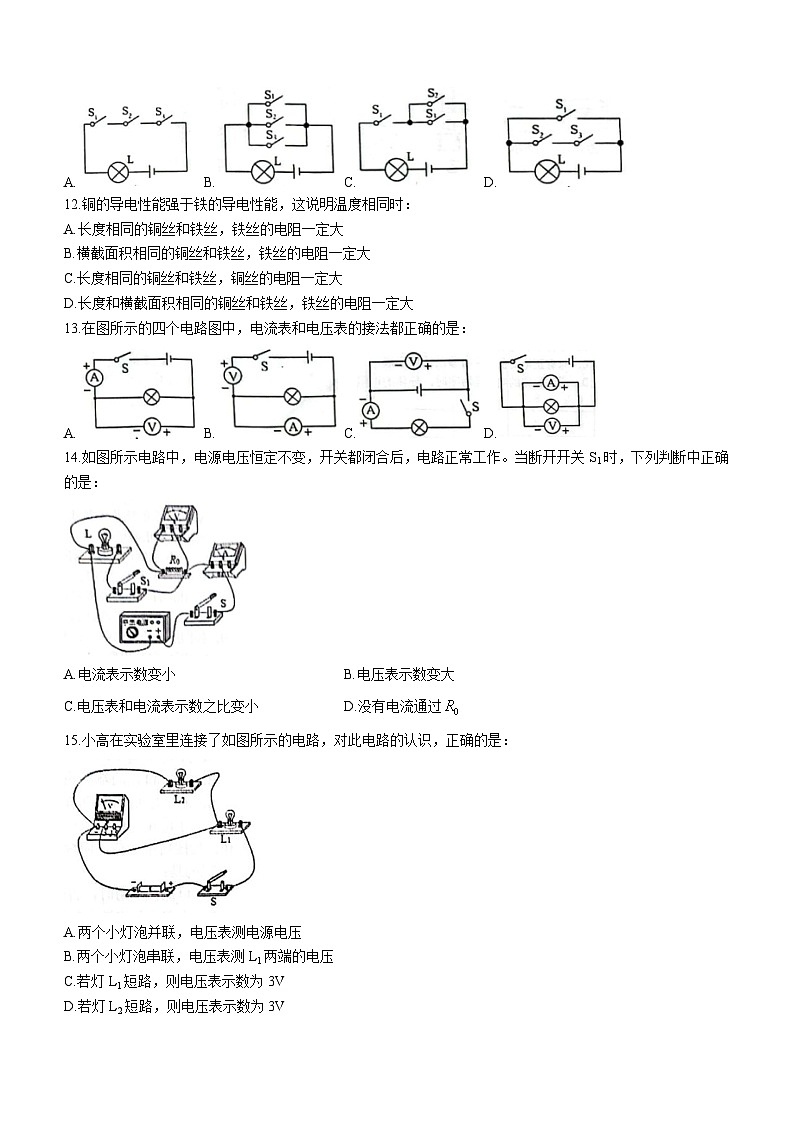

A.B.C.D.
12.铜的导电性能强于铁的导电性能，这说明温度相同时：
A.长度相同的铜丝和铁丝，铁丝的电阻一定大
B.横截面积相同的铜丝和铁丝，铁丝的电阻一定大
C.长度相同的铜丝和铁丝，铜丝的电阻一定大
D.长度和横截面积相同的铜丝和铁丝，铁丝的电阻一定大
13.在图所示的四个电路图中，电流表和电压表的接法都正确的是：
A.B.C.D.
14.如图所示电路中，电源电压恒定不变，开关都闭合后，电路正常工作。当断开开关S1时，下列判断中正确的是：
A.电流表示数变小B.电压表示数变大
C.电压表和电流表示数之比变小D.没有电流通过
15.小高在实验室里连接了如图所示的电路，对此电路的认识，正确的是：
A.两个小灯泡并联，电压表测电源电压
B.两个小灯泡串联，电压表测L1两端的电压
C.若灯L1短路，则电压表示数为3V
D.若灯L2短路，则电压表示数为3V
16.关于能量的转化和守恒，下列说法正确的是：
A.水电站里，发电机发电时，将电能转化为机械能
B.电热水器给水加热时，效率可以达到100%
C.在酒精燃烧放热的过程中，化学能转化为内能
D.火箭升空时，其重力势能和动能都增大，能量守恒定律不适用
17.如图所示，下列说法中正确的是：
甲乙 丙 丁
A.图甲所示，该实验主要说明液体扩散快慢程度与温度有关
B.图乙所示，该实验主要说明固体分子间存在相互作用的引力
C.图丙所示，该实验中水蒸气的内能转化为橡胶塞的机械能
D.图丁所示，该设计表明人类可以制造出永动机
18.以下说法中正确的是：
A.电压是形成电流的原因
B.导体中有电流通过时，导体两端一定有电压
C.只有正电荷的定向移动才能形成电流
D.通过导体的电流为零时，导体的电阻也为零
19.如图所示的三个电路中，甲、乙、丙电路中电源两端电压均为U，所有电阻阻值相同。当开关均闭合时，电路中电流表的示数依次为、、，电压表的示数依次为、、，下列判断正确的是：
甲 乙 丙
A.B.C.D.
二、填空及简答题（每空1分，共22分）
20.“涧松寒转直，山菊秋自香”，可以闻到山菊香味是______现象，说明____________，天气温度升高，这种现象更加明显，说明分子运动剧烈程度与______有关。
21.将一根塑料绳一端扎紧，从另一端把绳尽可能撕成更多的细丝（如图所示），用手向下捋几下后，观察到的现象是：塑料细丝越来越______（选填“蓬松”或“紧密”），而手与塑料细丝带上的是______（选填“同种”或“异种”）电荷；用丝绸摩擦过的玻璃棒带上了电，这是因为在摩擦过程中玻璃棒______（选填“得到”或“失去”）电子。
22.（1）如图甲所示，在一个配有活塞的厚壁玻璃筒里放一小团硝化棉，把活塞迅速压下，可使硝化棉燃烧起来，这是因为活塞下压时，筒内气体内能______（选填“增大”、“减小”或“不变”），温度升高，达到硝化棉的燃点，这是通过______的方法改变物体的内能。若将活塞缓慢压下去，一般情况下，______（选填“也能”或“不能”）看到此现象。
（2）如图乙，将不同的水果，通过电极和导线连接起来，接在发光二极管的两端，发现二
极管发光，这里的水果在电路中扮演了______的角色。
（3）用电池、灯泡和铅笔芯连接了如图丙所示的电路，调节铅笔芯右端夹子的位置，使小灯泡L刚好不发光；然后用点燃的酒精灯对铅笔芯加热，可观察到小灯泡L逐渐变亮，说明此时铅笔芯的电阻______（选填“变大”、“变小”或“不变”），这个实验说明了电阻与______有关。
甲乙 丙
23.在标准大气压下，将2kg的水从20℃加热到刚好沸腾，水吸收热量______J，这是通过______的方式改变了水的内能。水沸腾后继续加热（水的质量不变），水的温度不变，内能______（选填“增大”、“减小”或“不变”）。[]
24.如图所示，电源电压不变，开关闭合。当滑动变阻器滑片向右滑动时，滑动变阻器接入电路的阻值______，电流表A的示数______，电压表V1的示数______，电压表V2的示数______。（所有空均选填“变大”、“变小”或“不变”）
25.如图所示电路中，电压表测______（选填“L1”、“L2”、“R”）两端的电压；滑动变阻器的滑片向右移动时灯泡L1的亮度______，灯泡L2的亮度______（以上两空选填“变亮”、“变暗”或“不变”）
三、实验探究题（每空1分，共30分）
26.小明利用如图所示的装置探究导体的电阻与哪些因素有关。实验板上固定着四根金属丝a、b、c、d，它们的材料、长度和横截面直径如表中所示，不考虑温度对电阻的影响。
（1）该实验中，通过观察____________来比较导体电阻的大小。实验中把不同的电阻丝分别接入电路，闭合开关后记录对应的电流表的示数、电流表的示数越大，则反映出所接入的电阻丝的阻值越______（选填“大”或“小”）。
（2）利用金属丝______（填写材料序号），能探究导体电阻的大小与导体的材料是否有关。
（3）依次把M、N跟b和c的两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小，能得出导体的电阻大小与有____________关。
（4）依次把M、N跟a和d的两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小。小明所探究的问题是：________________________。
27.小明利用如图甲所示的实验装置探究不同种类物质的温度变化与吸热多少的关系。
甲乙
（1）实验中除图中所示仪器外，还需要的测量仪器是______。
（2）在两烧杯中分别装入初始温度相同且______相等的煤油和水。
（3）用相同的电加热器加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，根据实验数据绘制成温度与加热时间的关系图像，如图乙所示。实验中，通过比较____________来反映煤油和水吸收热量的多少。
（4）根据图乙中图象可知，如果使煤油和水吸收热量相同，温度变化大的是______。
28.小明组装了如图甲所示的串联电路，闭合开关S后发现灯泡L1比L2更亮，他猜想可能有以下原因：
甲 乙
猜想一：经过L1的电流比L2大；
猜想二：L1更加靠近电源正极。
为验证猜想，他做了以下探究：
（1）为了验证猜想一，小明用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，则通过两灯泡的电流为______A，可初步得出串联电路中电流的规律；在串联电路中，________________________。
（2）想要验证猜想二，小明可以采用的方法是：________________________。
（3）为了找到原因，小明又用电压表分别测量了灯泡L1、L2两端的电压，发现L1两端的电压U1和L2两端的电压U2的大小关系为U1______U2（选填“>”、“<”或“=”）。
29.小明用如图甲所示的实验电路探究串联电路的电压关系。
甲乙
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他应进行的操作是____________。
（2）连接电路时开关应该____________。
（3）小明根据图甲所示电路图连接好实物电路，闭合开关后发现两灯泡都不亮且电压表示数为0，若只有L1或L2中的一处发生故障，则故障可能是________________________。
（4）小明通过更换小灯泡并正确实验后，记录的实验数据如表所示：分析表中的数据可以得出的结论是：________________________。
30.小欧同学在“探究电流与电压的关系”的实验中，选用的实验器材如图所示，已知定值电阻的阻值为5Ω，滑动变阻器标有“10Ω，2A”的字样。
（1）请在方框中画出实验的电路图，并用笔画线代替导线，将图中的元件连成电路。要求滑动变阻器的滑片向左移动时，电流表的示数变大。
（2）下面是小欧同学写的实验步骤，但是不够全面，请你加以补充：
①断开开关，按照电路图连接实物，将变阻器的滑片置于最______（填“左”或“右”）端。②检查电路的连接是否正确，闭合开关。
③调节滑动变阻器的滑片到适当位置，________________________，将U、I记入数据记录表格。
④________________________，用电流表测量通过电阻的电流I，用电压表测量电阻两端的电压U，并记入表格。
⑤仿照步骤④，再做4次实验，将各次的I和U记入表格。
（3）下表是小欧探究电流与电压关系时记录的几组实验数据，经检查，有一个电流表的读数有误，这个错误的数据是______A。通过分析实验数据，得到的结论是：________________________。
（4）小欧得出结论后，热情高涨，还想通过实验来研究“导体中的电流跟导体电阻的关系”。他利用第一次实验用的电路图，先将一个阻值为5Ω的定值电阻接入电路，闭合开关后，记下此时电流表的示数为；接着他用一个阻值为10Ω的定值电阻替换这个5Ω的定值电阻后，闭合开关，记下此时电流表的示数为，结果发现：，但，由此，他认为电流跟电阻不成反比。请判断他的结论是正确还是错误，理由是________________________。
31.图甲是测量小灯泡在不同电压下的电阻的实验电路图（小灯泡正常工作时的电压为2.5V）。
甲 乙 丙
（1）该实验的实验原理是________________________。
（2）小明按电路图连接实物，闭合开关，发现电压表有较大示数，电流表无示数，移动滑片时两电表的示数均无变化，则故障可能是________________________。
（3）小明排除故障后完成实验，某时刻电压表的指针如图乙所示，电压表连接0-3V量程。若要测出小灯泡正常工作时的电阻，需要将滑片向______（选填“左”或“右”）滑动。
（4）根据实验数据，做出小灯泡工作时I-U的关系图像如图丙所示，则小灯泡正常发光时的电阻为______Ω。
（5）由图像可知，通过小灯泡的电流与两端电压不成正比，原因是________________________。
四、计算题（32题共7分，要求写出必要的公式和文字说明，只写最后结果不得分）
32.如图所示，电源两端电压U保持不变。闭合开关S、S1，电压表示数为3V，电流表示数为0.3A.闭合开关S，断开开关S1，电压表示数为2V。
求：（1）定值电阻的阻值；
（2）当闭合开关S，断开开关S1时，电路中的电流I；
（3）定值电阻的阻值。
2023-2024学年第一学期阶段巩固练习
九年级物理参考答案
一、选择题
1-5ABDDD6-10BDBBD11-15BDCAC
16.C17.ABC18.AB19.BC
二、填空题
20.扩散 分子不停地做无规则运动 温度
21.蓬松 异种 失去
22.（1）增大；做功；不能；（2）电源（3）变小；温度
×105 热传递 增大
24.变大 变小 变小 变大
25.L2变暗 不变
三、实验探究题
26.（1）电流表示数的大小；小（2）ab（3）横截面积
（4）导体的电阻大小与长度是否有关
27.（1）秒表（停表）（2）质量（3）加热时间长短（4）煤油
28.（1）0.2；电流处处相等（2）将L1、L2的位置互换，再观察亮度（3）＞
29.（1）调零（2）断开（3）L2断路
（4）串联电路中电源两端的电压（即总电压）等于各用电器两端电压之和
30.（1）如图（2）①右③用电压表测定值电阻两端的电压U，用电流表测通过定值电阻的电流I④调节滑动变阻器的滑片到另一位置（3）0.22；当电阻一定时，电流与电压成正比（4）错误，未控制导体两端电压不变。
31.（1）（2）小灯泡断路（3）右（4）10
（5）灯丝的电阻随着温度变化而变化
四、计算题
32.解：（1）由图可知，当闭合开关S、S1，只有接入电路中，被短路，电压表测其两端电压，即电源两端的电压，所以电源电压U＝3V
由可得，定值电阻的阻值：
（2）当闭合开关S、断开开关S1，两电阻串联，电压表测两端电压，电流表测电路中电流，
则电路中的电流：
（3）由串联电路的电压特点可知，的两端的电压：
由可得，的阻值：
序号
材料
长度/m
横截面直径/mm
a
锰铜合金
1.0
0.8
b
镍铬合金
1.0
0.8
C
镍铬合金
1.0
1.2
d
锰铜合金
0.5
0.8
实验序号
UAB/V
UBC/V
UAC/V
1
1.2
1.8
3.0
2
1.5
1.5
3.0
3
2.0
1.0
3.0
U/V
0.5
0.7
1.0
1.4
1.8
2.5
I/A
0.1
0.14
0.2
0.22
0.36
0.5
