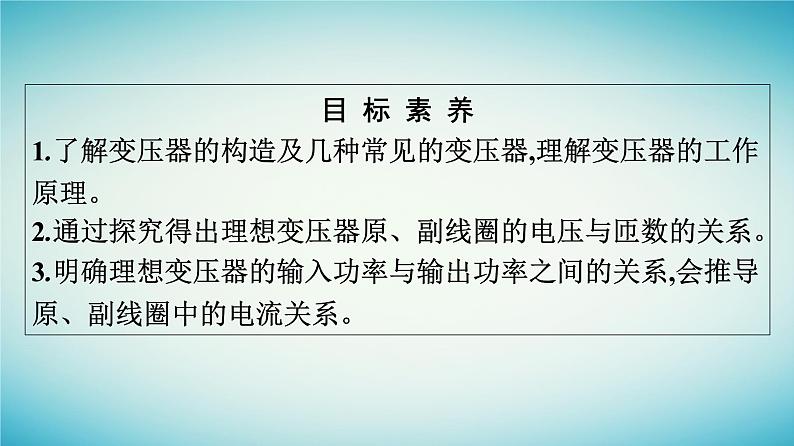

目 标 素 养1.了解变压器的构造及几种常见的变压器,理解变压器的工作原理。2.通过探究得出理想变压器原、副线圈的电压与匝数的关系。3.明确理想变压器的输入功率与输出功率之间的关系,会推导原、副线圈中的电流关系。

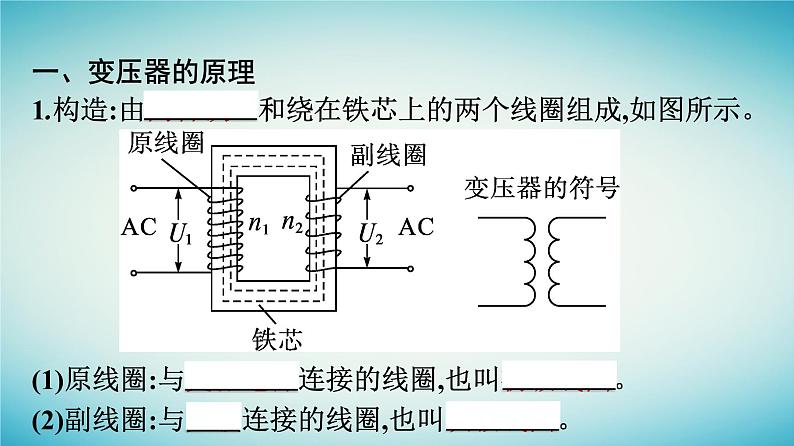

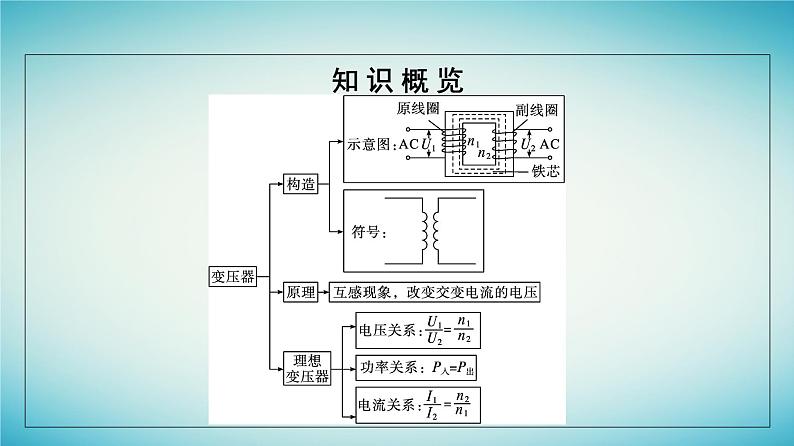

一、变压器的原理1.构造:由闭合铁芯和绕在铁芯上的两个线圈组成,如图所示。
(1)原线圈:与交流电源连接的线圈,也叫初级线圈。(2)副线圈:与负载连接的线圈,也叫次级线圈。

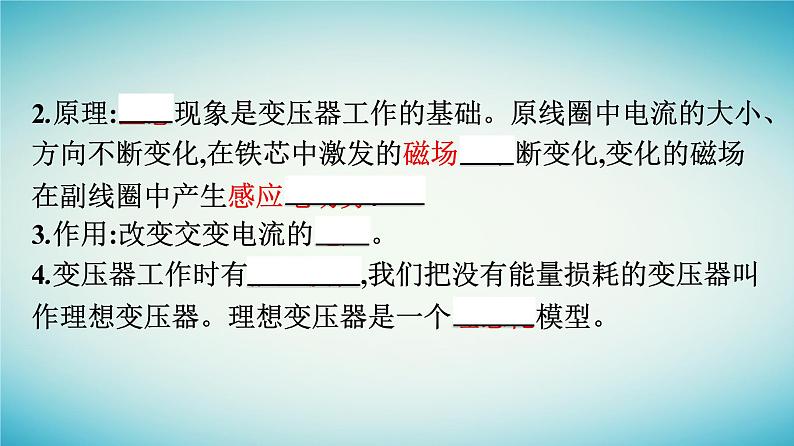

2.原理:互感现象是变压器工作的基础。原线圈中电流的大小、方向不断变化,在铁芯中激发的磁场也不断变化,变化的磁场在副线圈中产生感应电动势。3.作用:改变交变电流的电压。4.变压器工作时有能量损耗,我们把没有能量损耗的变压器叫作理想变压器。理想变压器是一个理想化模型。
微探究 如图所示,我们发现变压器原、副线圈不相通,那么给原线圈接直流电源,副线圈接一个小灯泡,通电后,小灯泡会发光吗?如果将原线圈改接为交流电源,小灯泡会发光吗?为什么?
提示:接直流电源不发光。接交流电源发光。线圈接交流电源时,因为左边线圈的电流是变化的,闭合铁芯中磁通量发生变化,右边线圈产生感应电动势,由于有闭合回路,所以能形成感应电流,小灯泡能发光。如果原线圈接直流电源,闭合铁芯中虽有磁场,但磁场不是变化的,所以不能产生感应电动势,小灯泡不会发光。
二、电压与匝数的关系1.电压与匝数的关系。理想变压器原、副线圈的电压之比等于原、副线圈的匝数之比,即2.理想变压器原、副线圈功率关系。P1 = (选填“>”“=”或“
