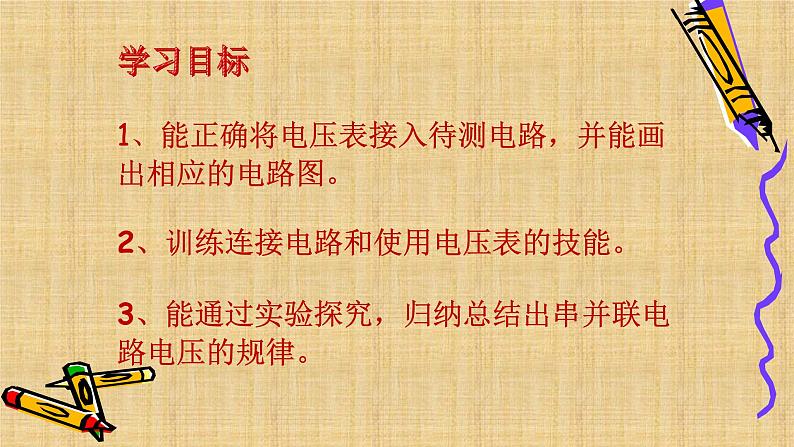

学习目标1、能正确将电压表接入待测电路，并能画出相应的电路图。2、训练连接电路和使用电压表的技能。3、能通过实验探究，归纳总结出串并联电路电压的规律。

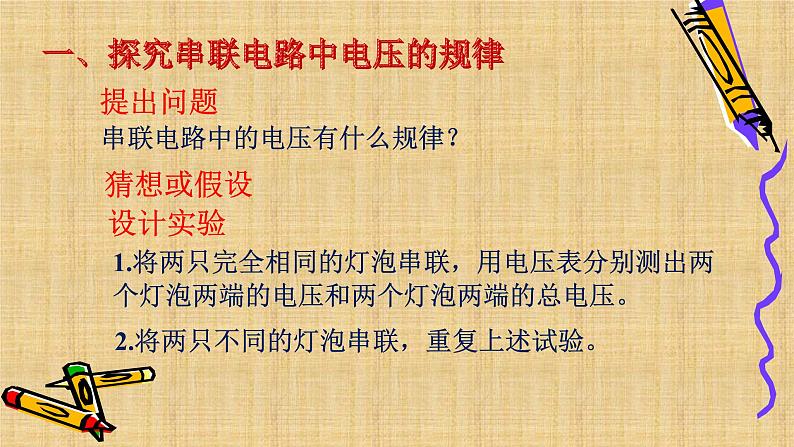

一、探究串联电路中电压的规律
串联电路中的电压有什么规律？
1.将两只完全相同的灯泡串联，用电压表分别测出两个灯泡两端的电压和两个灯泡两端的总电压。
2.将两只不同的灯泡串联，重复上述试验。

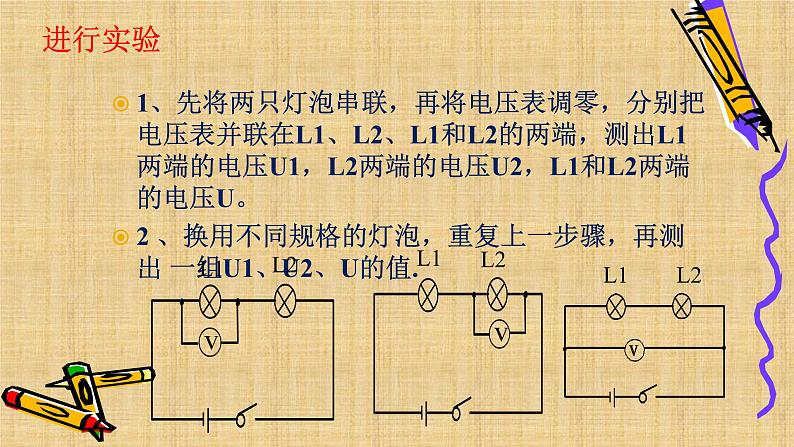

1、先将两只灯泡串联，再将电压表调零，分别把电压表并联在L1、L2、L1和L2的两端，测出L1两端的电压U1，L2两端的电压U2，L1和L2两端的电压U。2 、换用不同规格的灯泡，重复上一步骤，再测出 一组U1、U2、U的值.

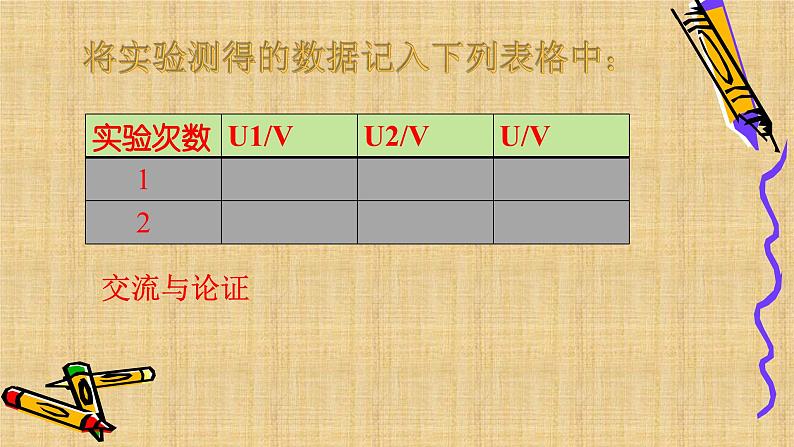

将实验测得的数据记入下列表格中：
二、探究并联电路中电压的规律
小灯泡L1和L2两端的电压与电源两端的电压有怎样的关系？
将两只灯泡并联分别测出两只灯泡两端的电压及L1、L2并联后的总电压。
用电压表分别测出L1和L2两端的电压，以及电源两端的电压，并将实验数据填在下面的表格中。
1、把两个完全相同的小灯泡串联起来接在6V的电源上，每个小灯泡两端的电压为 V；若把两个灯泡并联起来接在6V的电源上，每个灯泡两端的电压是 V。 2、现代国际大都市都是不夜城，最常见的是节日小彩灯，现在手头上有上百个相同的彩灯，正常工作时两端的电压都是5V，如果只能用家庭电路供电，则可采用的方法是：（ ）A 把100个灯泡串联起来 B 把100个灯泡并联起来 C 把44个灯泡串联起来 D 把44个灯泡并联起
通过本节课的学习你有什么收获？
