初中第3节 测量小灯泡的电功率教案配套课件ppt
展开
这是一份初中第3节 测量小灯泡的电功率教案配套课件ppt，共9页。PPT课件主要包含了PUI，实验目的，实验原理，实验器材，实验电路图，实验要求，实验步骤，实验数据等内容，欢迎下载使用。

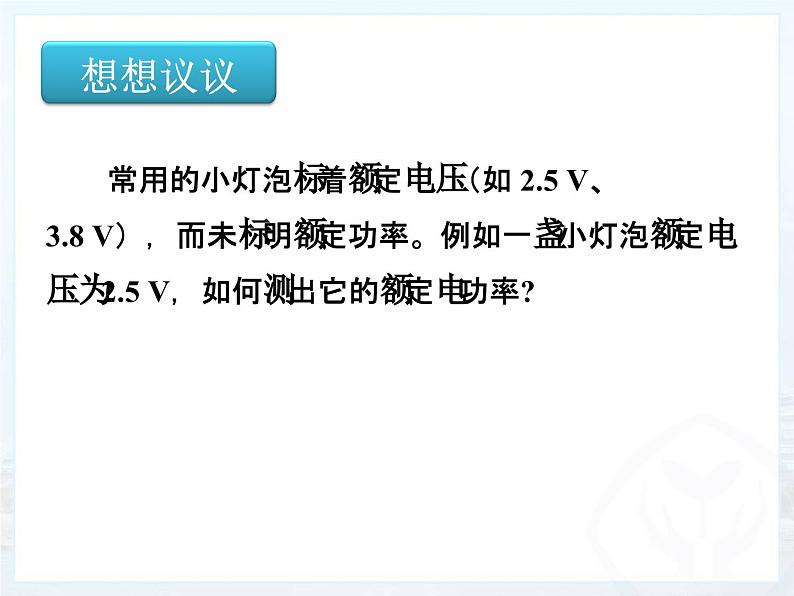

常用的小灯泡标着额定电压（如 2.5 V、3.8 V），而未标明额定功率。例如一盏小灯泡额定电压为 2.5 V，如何测出它的额定电功率?
测量小灯泡的电功率。
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）。
（1）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约 1.2U额） 。 （2）记录电压值，电流值，同时观察比较灯的亮度有何区别。
提示：注意电流表与电压表的量程、滑动变阻器的使用方法。

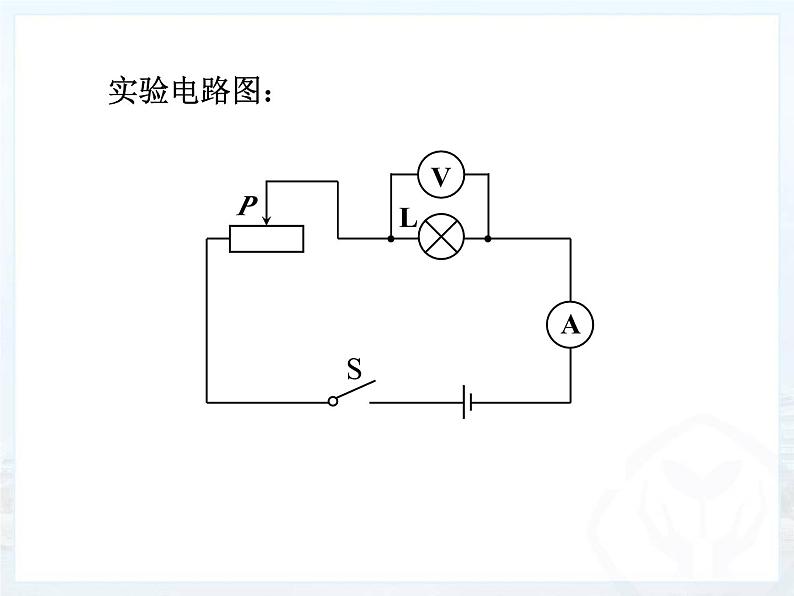

（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。 （2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5 V、2 V和3 V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中； （3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
小灯泡的额定电压是_______V。
根据实验结果回答问题：
常用的小灯泡标着额定电压（如 2.5 V、3.8 V），而未标明额定功率。例如一盏小灯泡额定电压为 2.5 V，如何测出它的额定电功率?
测量小灯泡的电功率。
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（额定电压2.5 V）。
（1）移动变阻器的滑片使小灯泡两端的电压分别为额定电压、低于额定电压、高于额定电压（约 1.2U额） 。 （2）记录电压值，电流值，同时观察比较灯的亮度有何区别。
提示：注意电流表与电压表的量程、滑动变阻器的使用方法。
（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。 （2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5 V、2 V和3 V，依次记下电压表示数U和对应的电流表示数I，分别将U、I记录在表格中； （3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
小灯泡的额定电压是_______V。
根据实验结果回答问题：
