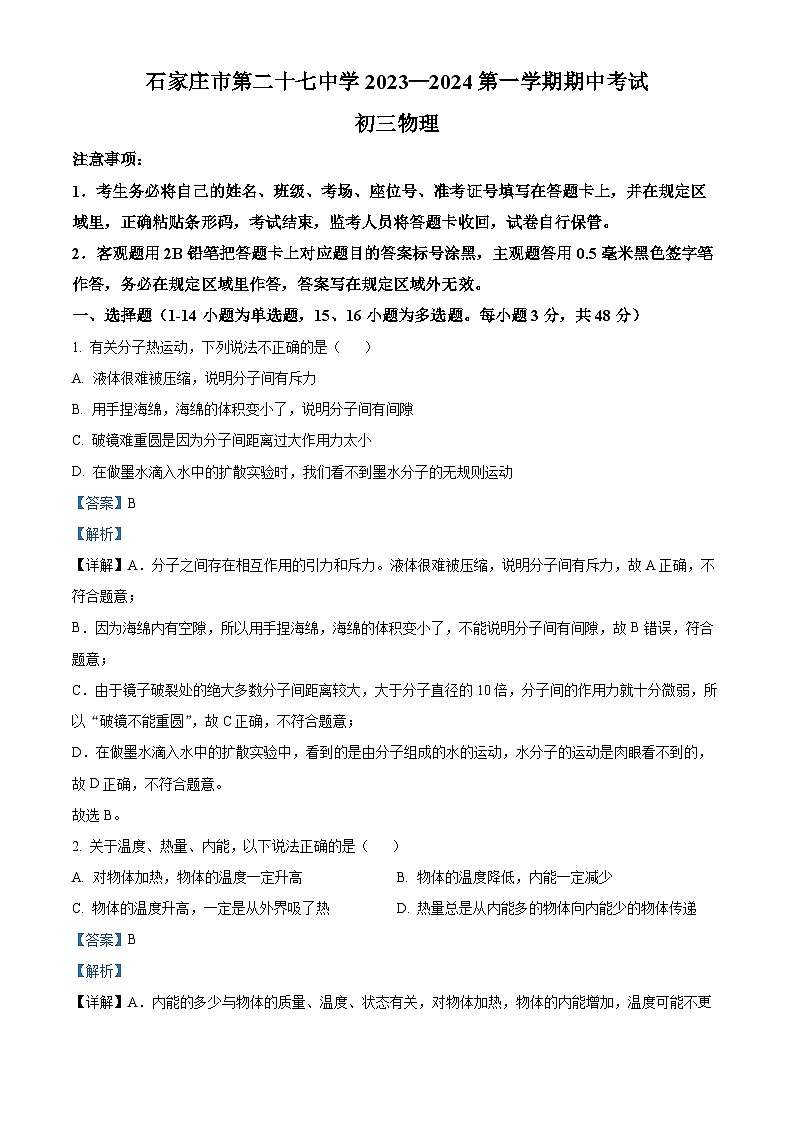

河北省石家庄二十七中2023-2024学年九年级上学期期中考物理试题（解析版）

这是一份河北省石家庄二十七中2023-2024学年九年级上学期期中考物理试题（解析版），共17页。
1．考生务必将自己的姓名、班级、考场、座位号、准考证号填写在答题卡上，并在规定区域里，正确粘贴条形码，考试结束，监考人员将答题卡收回，试卷自行保管。
2．客观题用2B铅笔把答题卡上对应题目的答案标号涂黑，主观题答用0.5毫米黑色签字笔作答，务必在规定区域里作答，答案写在规定区域外无效。
一、选择题（1-14小题为单选题，15、16小题为多选题。每小题3分，共48分）
1. 有关分子热运动，下列说法不正确的是（ ）
A. 液体很难被压缩，说明分子间有斥力
B. 用手捏海绵，海绵的体积变小了，说明分子间有间隙
C. 破镜难重圆是因为分子间距离过大作用力太小
D. 在做墨水滴入水中的扩散实验时，我们看不到墨水分子的无规则运动
【答案】B
【解析】
【详解】A．分子之间存在相互作用的引力和斥力。液体很难被压缩，说明分子间有斥力，故A正确，不符合题意；
B．因为海绵内有空隙，所以用手捏海绵，海绵的体积变小了，不能说明分子间有间隙，故B错误，符合题意；
C．由于镜子破裂处的绝大多数分子间距离较大，大于分子直径的10倍，分子间的作用力就十分微弱，所以“破镜不能重圆”，故C正确，不符合题意；
D．在做墨水滴入水中的扩散实验中，看到的是由分子组成的水的运动，水分子的运动是肉眼看不到的，故D正确，不符合题意。
故选B。
2. 关于温度、热量、内能，以下说法正确的是（ ）
A. 对物体加热，物体的温度一定升高B. 物体的温度降低，内能一定减少
C. 物体的温度升高，一定是从外界吸了热D. 热量总是从内能多的物体向内能少的物体传递
【答案】B
【解析】
【详解】A．内能的多少与物体的质量、温度、状态有关，对物体加热，物体的内能增加，温度可能不更多免费优质滋源请 家 威杏 MXSJ663 变，例如晶体的熔化过程，吸收热量，内能变大，温度不变，故A错误；
B．温度越高，分子运动越剧烈，内能越大，所以物体的温度降低，内能一定减少，故B正确；
C．物体温度升高，内能增加，可能是从外界吸收了热量，也可能是外界对物体做功，故C错误；
D．内能小的物体可能温度高，内能大的物体可能温度低，因此内能小的物体可能将热量传给内能大的物体，故D错误。
故选B。

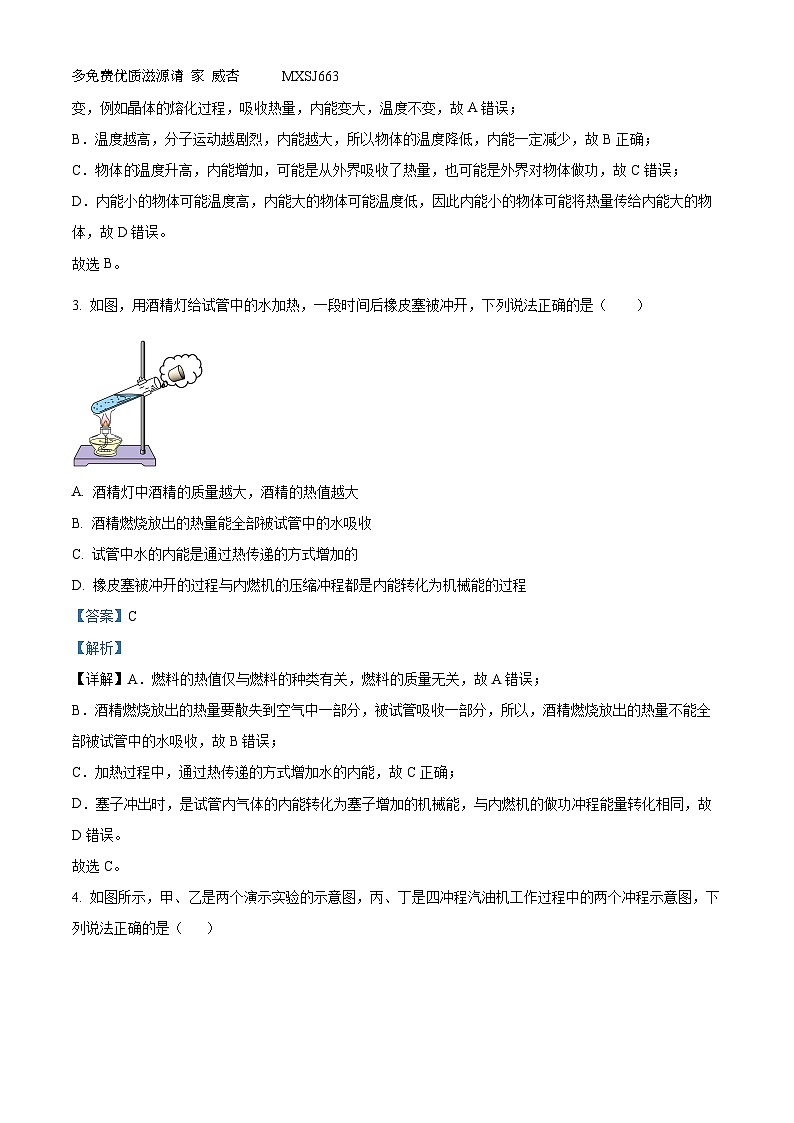

3. 如图，用酒精灯给试管中的水加热，一段时间后橡皮塞被冲开，下列说法正确的是（ ）
A. 酒精灯中酒精的质量越大，酒精的热值越大
B. 酒精燃烧放出的热量能全部被试管中的水吸收
C. 试管中水的内能是通过热传递的方式增加的
D. 橡皮塞被冲开的过程与内燃机的压缩冲程都是内能转化为机械能的过程
【答案】C
【解析】
【详解】A．燃料的热值仅与燃料的种类有关，燃料的质量无关，故A错误；
B．酒精燃烧放出的热量要散失到空气中一部分，被试管吸收一部分，所以，酒精燃烧放出的热量不能全部被试管中的水吸收，故B错误；
C．加热过程中，通过热传递的方式增加水的内能，故C正确；
D．塞子冲出时，是试管内气体的内能转化为塞子增加的机械能，与内燃机的做功冲程能量转化相同，故D错误。
故选C。

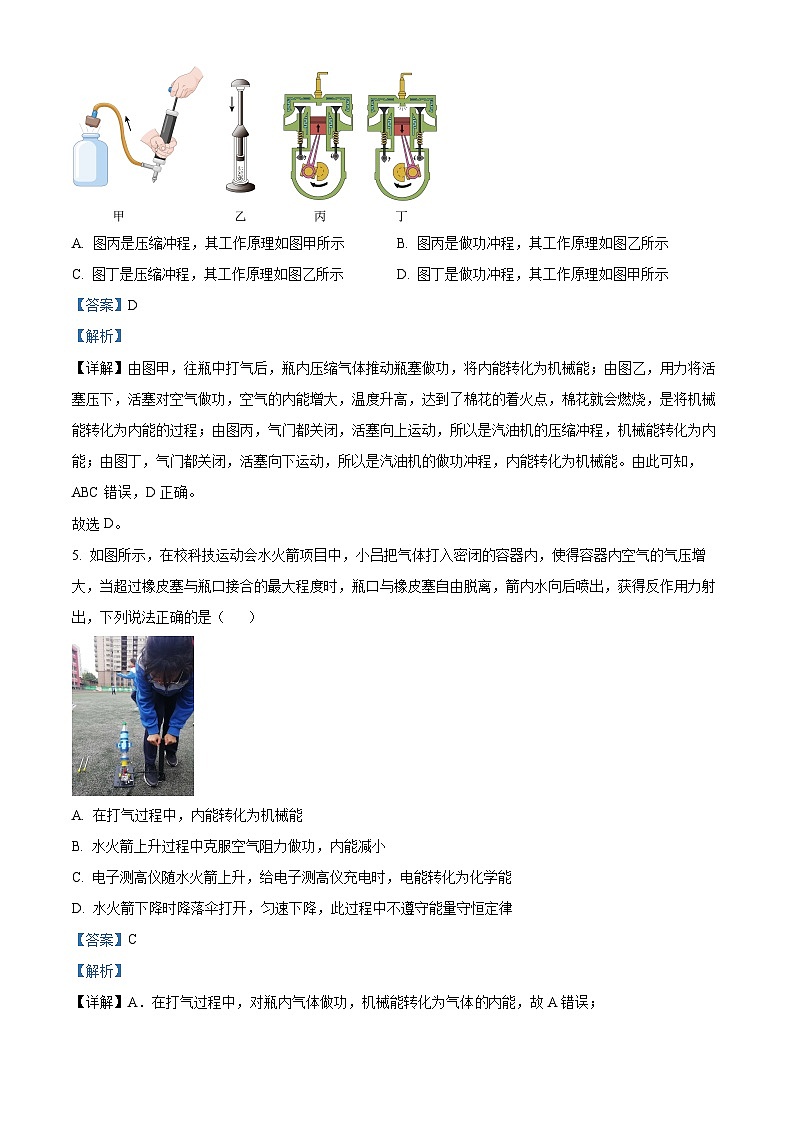

4. 如图所示，甲、乙是两个演示实验的示意图，丙、丁是四冲程汽油机工作过程中的两个冲程示意图，下列说法正确的是（ ）
A. 图丙是压缩冲程，其工作原理如图甲所示B. 图丙是做功冲程，其工作原理如图乙所示
C. 图丁是压缩冲程，其工作原理如图乙所示D. 图丁是做功冲程，其工作原理如图甲所示
【答案】D
【解析】
【详解】由图甲，往瓶中打气后，瓶内压缩气体推动瓶塞做功，将内能转化为机械能；由图乙，用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧，是将机械能转化为内能的过程；由图丙，气门都关闭，活塞向上运动，所以是汽油机的压缩冲程，机械能转化为内能；由图丁，气门都关闭，活塞向下运动，所以是汽油机的做功冲程，内能转化为机械能。由此可知，ABC错误，D正确。
故选D。
5. 如图所示，在校科技运动会水火箭项目中，小吕把气体打入密闭的容器内，使得容器内空气的气压增大，当超过橡皮塞与瓶口接合的最大程度时，瓶口与橡皮塞自由脱离，箭内水向后喷出，获得反作用力射出，下列说法正确的是（ ）
A. 在打气过程中，内能转化为机械能
B. 水火箭上升过程中克服空气阻力做功，内能减小
C. 电子测高仪随水火箭上升，给电子测高仪充电时，电能转化为化学能
D. 水火箭下降时降落伞打开，匀速下降，此过程中不遵守能量守恒定律
【答案】C
【解析】
【详解】A．在打气过程中，对瓶内气体做功，机械能转化为气体内能，故A错误；
B．水火箭上升过程中克服空气阻力做功，机械能转化为内能，内能增大，故B错误；
C．给电子测高仪充电时，电能以化学能的形式储存起来，电能转化为化学能，故C正确；
D．能量不管如何转移和转化，总量都是不变的，都遵循能量守恒定律，故D错误。
故选C。
6. 如图所示，两个完全相同的验电器A和B，A带正电，B不带电。现用金属棒连接验电器A和B，则下列说法中正确的是（ ）
A. 电荷从验电器B流动到验电器AB. 验电器B带上了负电荷
C. 验电器A得到了正电荷D. 瞬间电流方向B到A
【答案】A
【解析】
【详解】ABC．A带正电，B不带电，用金属棒把A和B连接起来，瞬间B上的部分负电荷会转移到A上，验电器B失去负电荷带正电，验电器A得到负电荷，因此电子携带负电荷从验电器B流动到验电器A。故A正确，BC错误；
D．电流的方向与负电荷定向移动的方向相反，因为电子是从B向A，故电流方向是由A到B，故D错误。
故选A。
7. 现代生活用到各种材料，下列说法正确的是（ ）
A. 导体容易导电是因为导体内有大量自由电子
B. 绝缘体不容易导电，是因为绝缘体内没有电荷
C. 芯片、发光二极管（LED）一般是用半导体材料制造
D. 超导体是一种电阻超级大的材料
【答案】C
【解析】
【详解】A．导体容易导电是因为导体内有大量可以自由移动的电荷，故A错误；
B．绝缘体不容易导电，是因为绝缘体内几乎没有自由移动的电荷，故B错误；
C．LED是用半导体材料制成的电学元件，芯片也是，故C正确；
D．超导体是一种电阻为零的材料，故D错误。
故选C。
8. 如图所示是一种测定油箱内油量的装置，其中R1是滑动变阻器的电阻片。当油量减少时，滑动变阻器的滑片P向上移动，则电路中（ ）
A. 电流增大B. 接入R0后可对电路起保护作用
C. 总电阻减小D. 油量表是用电压表改装的
【答案】B
【解析】
【详解】AC．由图可知，电路中R1和R0串联，当油量减少时，滑动变阻器的滑片P向上移动，R1阻值增大，电路总电阻增大，电源电压不变，根据欧姆定律可知，电路中电流减小。故AC不符合题意；
B．接入R0后，可以防止电路中电流过大，烧毁电路元件，对电路起保护作用，故B符合题意；
D．油量表串联在电路中，所以是电流表，故D不符合题意。
故选B。
9. 在学过欧姆定律后，同学们有以下认识，其中正确的是（ ）
A. 通过导体的电流与导体两端的电压成正比
B. 导体的电阻越大，通过导体的电流越小
C. 在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法
D. 根据欧姆定律变形公式可知：导体的电阻随电压和电流的变化而变化
【答案】C
【解析】
【详解】A．由欧姆定律可知，电阻一定时，通过导体的电流与导体两端的电压成正比，故A错误；
B．由欧姆定律可知，当电压一定时，导体中的电流与电阻成反比，故B错误；
C．在研究欧姆定律的过程中使用了研究问题的一种基本方法是控制变量法，故C正确；
D．导体的电阻由导体的材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关，不能说导体的电阻随电压和电流的变化而变化，故D错误。
故选C。
10. 如图所示的电路中，闭合开关S后L1较暗L2较亮，下列说法正确的是（ ）
A. 若L1短路，L2仍能发光B. 电流先流过L2所以L2较亮·
C. 若L1灯丝烧断，L2仍能发光D. 通过L2电流大于L1的电流
【答案】A
【解析】
【详解】A．两灯串联，若L1短路，电流仍会流经L2，L2仍能发光，故A正确；
BD．串联电路中电流处处相等，之所以亮度不同，是因为两灯的实际功率不同，故BD错误；
C．串联电路中各用电器相互影响，若L1灯丝烧断，则L2不能发光，故C错误。
故选A。
11. 如图所示的电路中，若闭合开关S1、S2，小灯泡均能正常发光，电流表和电压表均有示数，下列对电路分析正确的是（ ）

A. 电压表只能测量灯L2两端电压
B. 若闭合S1、S2，电流表测量干路电流
C. 若先闭合S1，再闭合S2，电压表示数不变
D. 若先闭合S1，再闭合S2，电流表示数不变
【答案】D
【解析】
【分析】
【详解】AB．由图知道，闭合开关S1、S2，两灯并联，电流表串联在灯L1的支路上，则电流表测量通过L1的电流；电压表并联在灯L2的两端，则电压表测量并联电路两端的电压，故AB错误；
C．由于S1在干路上，若先闭合S1，则电压表的示数为零，再闭合S2，电压表测量并联电路两端的电压，即示数发生变化，故C错误；
D．由于S1在干路上，若先闭合S1，则电流表测通过L1的电流；再闭合S2，由于电流表串联在灯L1的支路上，并联电路各支路互不影响，则电流表示数不发生变化，故D正确。
故选D。
12. 如图是电阻A和B的I-U图像，下列说法正确的是（ ）
A. 电阻A的阻值为10Ω
B. 电阻B的阻值为5Ω
C. 当电阻A和B串联到3.0V的电源上时，电路中的电流是0.3A
D. 当电阻A和B并联到3.0V的电源上时，干路中的电流是0.9A
【答案】D
【解析】
【分析】
【详解】A．由电阻A的I﹣U图像，由
得电阻A的阻值为
故A错误；
B．由电阻B的I﹣U图像，电阻B的阻值
故B错误；
C．当电阻A和电阻B串联到3V的电源上时，此时电路中的总电阻为
R总=RA+RB=10Ω+5Ω=15Ω
电路中电流为
故C错误；
D．由图像可知当电阻A和B并联到3.0V的电源上时，通过A的电流是0.6A，通过B的电流是0.3A，根据并联电路电流规律可知干路中的电流
I总=IA+IB=0.6A+0.3A=0.9A
故D正确。
故选D。
13. 如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）
A. L2两端的电压为1.5VB. L1两端的电压为3V
C. L1与L2的灯丝电阻之比为1∶2D. 通过L1与L2的电流之比为2∶1
【答案】C
【解析】
【详解】ABD．由图可知：当开关S闭合时，灯泡L1、L2串联，则通过的电流之比为1∶1，电源电压为4.5V，电压表测L1的电压，所以L1电压为1.5V，根据串联电路的分压作用，L2两端电压为
U2=U－U1=4.5V－1.5V=3V
故ABD不符合题意；
C．根据，电流相等时，电压和电阻成正比，所以L1与L2的灯丝电阻之比为
故C符合题意。
故选C。
14. 在如图所示甲的电路中，当闭合开关时，两个电流表的指针偏转均为如图乙所示，则L1、L2中的电流分别是（ ）
A. 0.96A 0.24AB. 0.98A 0.22AC. 1.2A 0.22AD. 0.24A 1.2A
【答案】A
【解析】
【详解】由图甲得，两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L2电流，由图乙得，两电流表的指针指在同一位置，说明电流表A1的量程为0~3A，分度值为0.1A，读数为1.2A；电流表A2的量程为0~0.6A，分度值为0.02A，读数为0.24A，即灯L2的电流为0.24A。根据并联电路的电流规律，L1中的电流为
故A符合题意，BCD不符合题意。
故选A。
15. 如图甲是小灯泡L和电阻R的I-U图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合开关S时，电压表的示数为1V。电源两端电压保持不变，下列说法中不正确的是（ ）
A. 只闭合开关S时，电阻R的阻值为12ΩB. 只闭合开关S时，通过灯泡L的电流为0.2A
C. 闭合开关S和S1时，电压表的示数为3VD. 闭合开关S和S1时，小灯泡L的电阻为8Ω
【答案】ACD
【解析】
【详解】AB．如图所示，只闭合开关S时，小灯泡L和电阻R是串联的，电压表所测为灯泡两端电压即为1V，根据图像可知，此时通过灯泡L的电流为0.2A，则电路中的电流为0.2A，则电阻R两端的电压为4V，根据串联电路的分压作用，电源电压为
根据欧姆定律电阻R的阻值为
故A错误，符合题意，B正确，不符合题意。
CD．闭合开关S和S1时，电阻R短路，电路为只有灯泡的简单电路，则灯泡两端电压为电源电压，即为5V。根据图像可知小灯泡电压为4V时，电流为0.5A，电阻为
由图像可知，灯泡电阻是变化的，所以闭合开关S和S1时，小灯泡L的电阻不为8Ω。故CD错误，符合题意。
故选ACD。
16. 如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向右移动时，以下说法中正确的是（ ）
A. 电压表V1示数变小，电压表V2示数变大
B. 电压表V1与电压表V2示数的差值变小
C. 两电压表示数之差与电流表示数的比值变小
D. 电压表V2示数的变化量与电流表示数的变化量的比值不变
【答案】BD
【解析】
【详解】分析电路图可知，R1和R2串联，V1测电源电压，V2测R2电压，电流表测电路中电流。
ABC．当滑动变阻器的滑片P向右移动时，电阻变大，根据串联电路的分压规律可知，的电压变大，即V2示数变大；V1测电源电压，示数不变，所以电压表V1与电压表V2示数的差值变小；两电压表示数之差即为电压，电流表示数即为电流，所以两电压表示数之差与电流表示数的比值即为阻值，是定值电阻，所以比值不变。故AC错误，B正确；
D．由串联电路的分压作用可知，电压表V2示数的变化量即为电压的变化量，设滑片在某位置时电压为，电流为，则有
①
设滑片在另一个位置时电压为，电流为，则有
②
②-①则有
得
是定值电阻，所以电压表V2示数的变化量与电流表示数的变化量的比值不变。故D正确。
故选BD。
二、填空题（每空2分，共24分）
17. “红灯停，绿灯行，黄灯也要等一等，交通安全要注意”路口的这些交通指示灯是______的（选填“串联”或“并联”）。有时红灯快结束时黄灯也同时亮了，此时电路中的总电流______（选填“变大”、“不变”或“变小”）。细心的小明发现，路灯干路的铜线线芯比支路的要粗一些，在长度一定时，越粗的铜线，它的电阻______。
【答案】 ①. 并联 ②. 变大 ③. 越小
【解析】
【详解】[1][2]根据交通信号灯工作时的常识知，红灯亮时，黄灯不亮，绿灯不亮，它们是相互不影响工作的，故是并联连接；因信号灯是并联，干路电流等于各支路电流之和，有时红灯快结束时黄灯也同时亮了，相当于又增加了一条支路，故干路电流会变大。
[3]导体电阻跟横截面积有关，横截面积越大，电阻越小。所以长度一定时，越粗的铜线，它的电阻越小。
18. 如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这就组成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压为______V，______片是它的正极。
【答案】 ①. 0.6 ②. 铜
【解析】
【详解】[1][2]观察电压表指针的偏转与接线可知：电压表使用了0~3V量程，分度值为0.1V，所以示数为0.6V；铜片连接了电压表的正接线柱，所以铜片是正极。
19. 在如图所示的电路中，要想使L1和L2串联，应闭合_____；要想使L1和L2并联，应闭合_____；同时闭合S1、S2、S3，将会发生_____现象。

【答案】 ①. S2 ②. S1、S3 ③. 电源短路
【解析】
【详解】[1]要使灯L1、L2串联，则灯泡L1、L2和电源应首尾相连，所以应闭合开关S2。
[2]若要使L1、L2并联，电流分别流入L1、L2，所以应闭合开关S1、S3。
[3]若将S1、S2、S3同时闭合，电流不经过用电器直接流回电源的负极，会造成电源短路，这是不允许的。
20. 盛夏时公园里的人工湖能减弱周围地区的“热岛效应”。假设湖水吸收的热量被相同质量的沙石吸收，则沙石升高的温度___________（选填“大于”“小于”或“等于”）湖水升高的温度。蓄水量为1t的太阳能热水器现在装满了30℃的水，经过光照后升高了20℃，则水吸收的热量是___________J。
【答案】 ①. 大于 ②. 8.4×107
【解析】
【详解】[1]水的比热容大于沙石的比热容，质量相同的水与沙石，吸收相同的热量，沙石升高的温度大于湖水升高的温度。
[2]水吸收的热量是
21. 如图所示的电路中，已知电阻R1=3Ω，R2=6Ω，电源电压为3V。如果甲、乙两表均为电压表，当开关S闭合时，乙表的示数为______V；如果甲、乙两表均为电流表，当开关S断开时，甲表的示数为______A。
【答案】 ①. 2 ②. 0.5
【解析】
【详解】[1]由电路图可知，甲、乙两表均为电压表时，两电阻串联，甲电压表测电源的电压，乙电压表测 R2 两端的电压，则根据串联电路的总阻值为串联的各电阻之和可知总电阻为
此时电流为
则乙表的示数即R2 两端的电压为
[2]如果甲、乙两表均为电流表，当开关S断开时, 两电阻并联，甲电流表测R2支路的电流，乙电流表测干路电流， 根据并联电路中各支路两端的电压相等，则R2支路的电流即甲表的示数为
三、实验探究题（每空1分，共14分）
22. 图是探究“比较不同物质吸热的情况”的实验装置。
（1）实验中应量取_________相等的甲、乙两种液体，为了完成该实验，除了图中所示的器材外，还需要增加的测量工具有天平和_________；
（2）甲、乙液体吸收热量的多少可以通过_________来反映（选填“温度计示数”或“加热时间”）；
（3）为了比较甲、乙液体的吸热本领，小明提出两种比较方案：
①让两者升高相同的温度比较加热时间；
②让两者加热相同时间比较升高的温度。
在两种液体都不沸腾的前提下，你认为可行的方案是_________（选填“①”、“②”或“①和②”）；
（4）从图中可以看出，_________液体的温度升高得较快，_________液体的比热容较大。
（5）若乙液体的比热容为4.2×103J/(kg·℃)，则甲液体的比热容为_________J/（kg•℃）。
【答案】 ①. 质量 ②. 秒表 ③. 加热时间 ④. ①和② ⑤. 甲 ⑥. 乙 ⑦. 2.1×103
【解析】
【详解】（1）[1]根据比较不同物质吸热能力的方法，要控制不同物质的质量相同，故实验中应量取质量相同的甲、乙两种液体。
[2]实验中需要测量加热器对两种液体的加热时间，用到秒表。
（2）[3]物质吸收热量的多少无法用测量工具测出来，根据转换法，本实验是通过比较加热时间的长短来比较吸收热量的多少。
（3）[4]比较甲、乙两种液体吸热本领的大小，可以加热相同的时间，观察两种液体温度的变化量，温度变化量越大说明吸热能力弱；也可以加热到相同的温度，比较加热时间的长短，加热时间长的吸热能力强，因此这两种方法都可以比较出液体的吸热能力。
（4）[5][6]由图可知，加热相同时间，吸收相同的热量，甲升高的温度大于乙升高的温度，所以甲的比热容小，乙的比热容大。
（5）[7]由图可知，加热2min，甲升高的温度为
100℃-20℃=80℃
乙升高的温度为
60℃-20℃=40℃
根据Q=cmΔt可知，在质量和吸热相同的情况下，升高的温度与比热容成反比，则甲液体的比热容
23. 某物理学习小组在“探究通电导体中电流与电阻的关系”的实验中，连接了如图甲所示电路（电源电压保持4.5V不变）。
（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器滑片P向左移动，电路中电流变小，导线不得交叉）______；
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R______（选填“短路”或“断路”）；
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为______V；当R的阻值由5Ω更换为10Ω时，闭合开关后，为使R两端的电压______，滑动变阻器的滑片应向______（选填“左”或“右”）端滑动；
（4）由乙图可得实验结论：______；
（5）实验中R的阻值分别为5Ω、10Ω、15Ω、25Ω，则滑动变阻器的阻值至少是______Ω。
【答案】 ①. ②. 断路 ③. 3 ④. 不变 ⑤. 左 ⑥. 见解析 ⑦. 12.5
【解析】
【详解】（1）[1]滑动变阻器应串联在电路中，接线按照“一上一下”连接；要使滑片P向左移动，电路中电流变小，电阻变大，应接滑动变阻器的右下接线柱，作图如下：
（2）[2]电压表示数接近电源电压，说明电压表与电源两极相通；电流表几乎无示数，说明电路中电流很小，因电路为串联，则故障为定值电阻R断路，此时电路相当于将电流表、电压表和滑动变阻器串联在电路中，电压表测电源电压。
（3）[3][4][5]由图像可知，R两端的电压为
U=0.6A×5Ω=0.3A×10Ω=0.2A×15Ω=3V
当R的阻值由5Ω更换为10Ω时，根据串联电路的分压规律，闭合开关后，R两端的电压变大，为使R两端的电压保持3V不变，应增大滑动变阻器接入电路的阻值，将滑片向左端滑动。
（4）[6]由乙图可知，电流和电阻的乘积一定，所以可得电压一定时，电流与电阻成反比。
（5）[7]电源电压保持4.5V不变，定值电阻两端的电压为3V不变，则滑动变阻器两端的电压为1.5V，即滑动变阻器两端的电压为定值电阻两端电压的一半；根据串联电路的分压规律，电压之比等于电阻之比，则滑动变阻器的最小阻值应为定值电阻最大阻值的一半，即12.5Ω。
四、计算题（共14分）
24. 暑假期间，小明爸爸利用家中汽车进行了自驾旅游，小汽车行驶了240km，消耗汽油约12kg，汽油的热值q=4.5107J/kg，小明从物理书上了解到汽油机的效率约为30%。求：
（1）12kg汽油完全燃烧放出的热量；
（2）汽车发动机输出的有用功；
（3）汽车匀速行驶过程中所受的阻力。
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）12kg汽油完全燃烧放出的热量为
（2）汽油机的效率约为30%，则汽车发动机输出的有用功为
（3）汽车匀速行驶，受力平衡，则阻力等于牵引力，所以阻力为
答：（1）12kg汽油完全燃烧放出的热量为；
（2）汽车发动机输出的有用功为；
（3）汽车匀速行驶过程中所受的阻力。
25. 如图所示，电源电压保持不变，已知R1=20Ω，当只闭合开关S1时，电流表的示数为0.6A；当只闭合开关S2时，电流表的示数为0.2A。求：
（1）电源电压；
（2）R2阻值；
（3）当S1和S3都闭合，S2断开时，电流表的示数。

【答案】（1）12V；（2）40Ω；（3）0.9A
【解析】
【详解】解：（1）当只闭合开关S1时，只有R1连入电路，由欧姆定律可得电源电压
U=I1R1=0.6A×20Ω=12V
（2）当只闭合开关S2时，电路中R1和R2串联，由欧姆定律可得
R2=R-R1=60Ω-20Ω=40Ω
（3）当S1和S3都闭合，S3断开时，R1与R2并联，则由并联电路干路电流等于各支路电流之和得电流表的示数
答：（1）电源电压为12V；
（2）R2阻值为40Ω；
（3）当S1和S3都闭合，S2断开时，电流表的示数为0.9A。
