广东省江门市怡福中学2023-2024学年九年级上学期期中考试物理试题(含答案)

这是一份广东省江门市怡福中学2023-2024学年九年级上学期期中考试物理试题(含答案)，共12页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

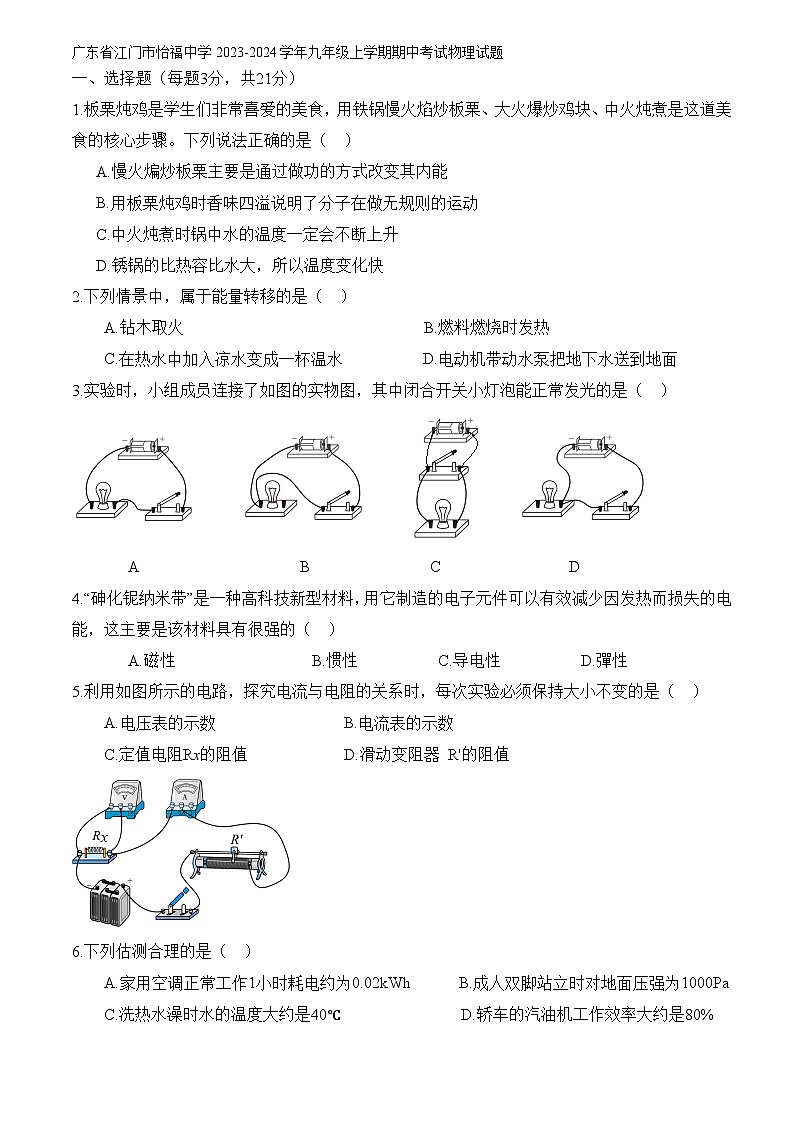

1.板栗炖鸡是学生们非常喜爱的美食，用铁锅慢火焰炒板栗、大火爆炒鸡块、中火炖煮是这道美食的核心步骤。下列说法正确的是（ ）
A.慢火煸炒板栗主要是通过做功的方式改变其内能
B.用板栗炖鸡时香味四溢说明了分子在做无规则的运动
C.中火炖煮时锅中水的温度一定会不断上升
D.锈锅的比热容比水大，所以温度变化快
2.下列情景中，属于能量转移的是（ ）
A.钻木取火 B.燃料燃烧时发热
C.在热水中加入凉水变成一杯温水 D.电动机带动水泵把地下水送到地面
3.实验时，小组成员连接了如图的实物图，其中闭合开关小灯泡能正常发光的是（ ）

A B C D
4.“砷化铌纳米带”是一种高科技新型材料，用它制造的电子元件可以有效减少因发热而损失的电能，这主要是该材料具有很强的（ ）
A.磁性 B.惯性 C.导电性 D.彈性
5.利用如图所示的电路，探究电流与电阻的关系时，每次实验必须保持大小不变的是（ ）
A.电压表的示数 B.电流表的示数
C.定值电阻Rx的阻值 D.滑动变阻器 R'的阻值
6.下列估测合理的是（ ）
A.家用空调正常工作1小时耗电约为0.02kWh B.成人双脚站立时对地面压强为1000Pa
C.洗热水澡时水的温度大约是40℃ D.轿车的汽油机工作效率大约是80%

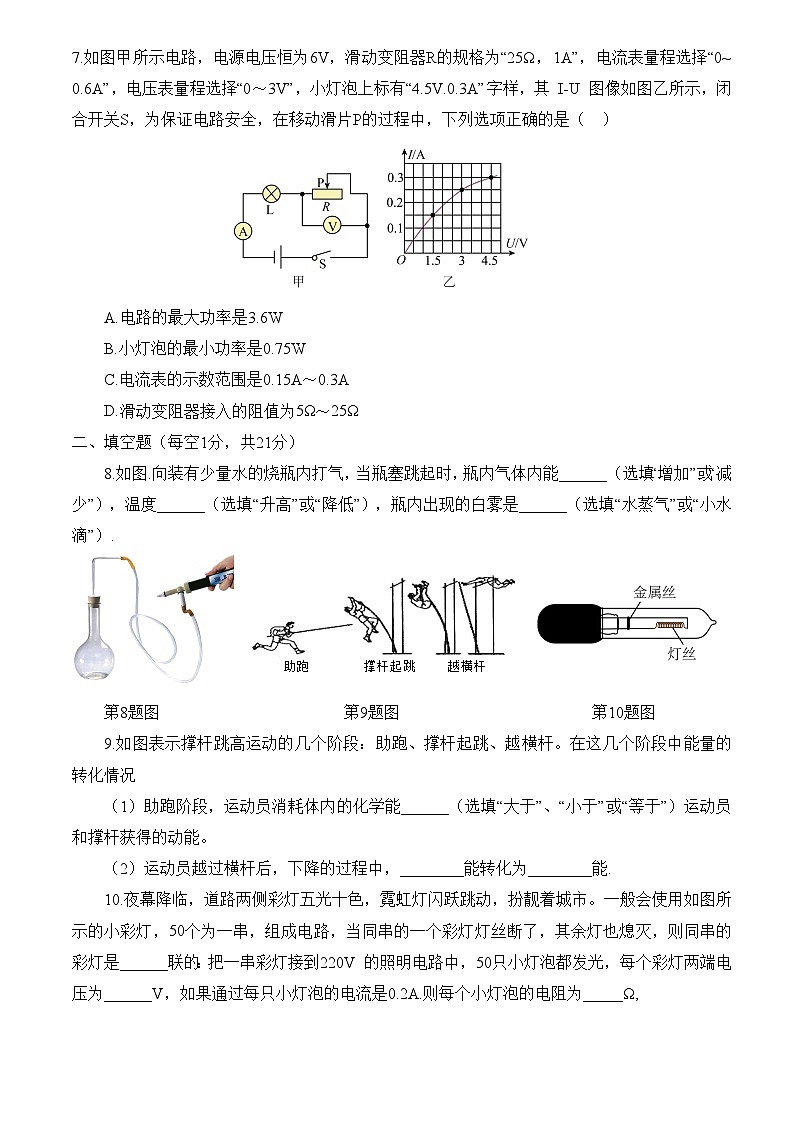

7.如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω，1A”，电流表量程选择“0~ 0.6A”，电压表量程选择“0～3V”，小灯泡上标有“”字样，其 I-U 图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（ ）
A.电路的最大功率是3.6W
B.小灯泡的最小功率是0.75W
C.电流表的示数范围是0.15A～0.3A
D.滑动变阻器接入的阻值为5Ω～25Ω
二、填空题（每空1分，共21分）
8.如图.向装有少量水的烧瓶内打气，当瓶塞跳起时，瓶内气体内能______（选填“增加”或“减少”），温度______（选填“升高”或“降低”），瓶内出现的白雾是______（选填“水蒸气”或“小水滴”）.

第8题图 第9题图 第10题图
9.如图表示撑杆跳高运动的几个阶段：助跑、撑杆起跳、越横杆。在这几个阶段中能量的转化情况
（1）助跑阶段，运动员消耗体内的化学能______（选填“大于”、“小于”或“等于”）运动员和撑杆获得的动能。
（2）运动员越过横杆后，下降的过程中，________能转化为________能.
10.夜幕降临，道路两侧彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市。一般会使用如图所示的小彩灯，50个为一串，组成电路，当同串的一个彩灯灯丝断了，其余灯也熄灭，则同串的彩灯是______联的：把一串彩灯接到220V 的照明电路中，50只小灯泡都发光，每个彩灯两端电压为______V，如果通过每只小灯泡的电流是0.2A.则每个小灯泡的电阻为_____Ω,

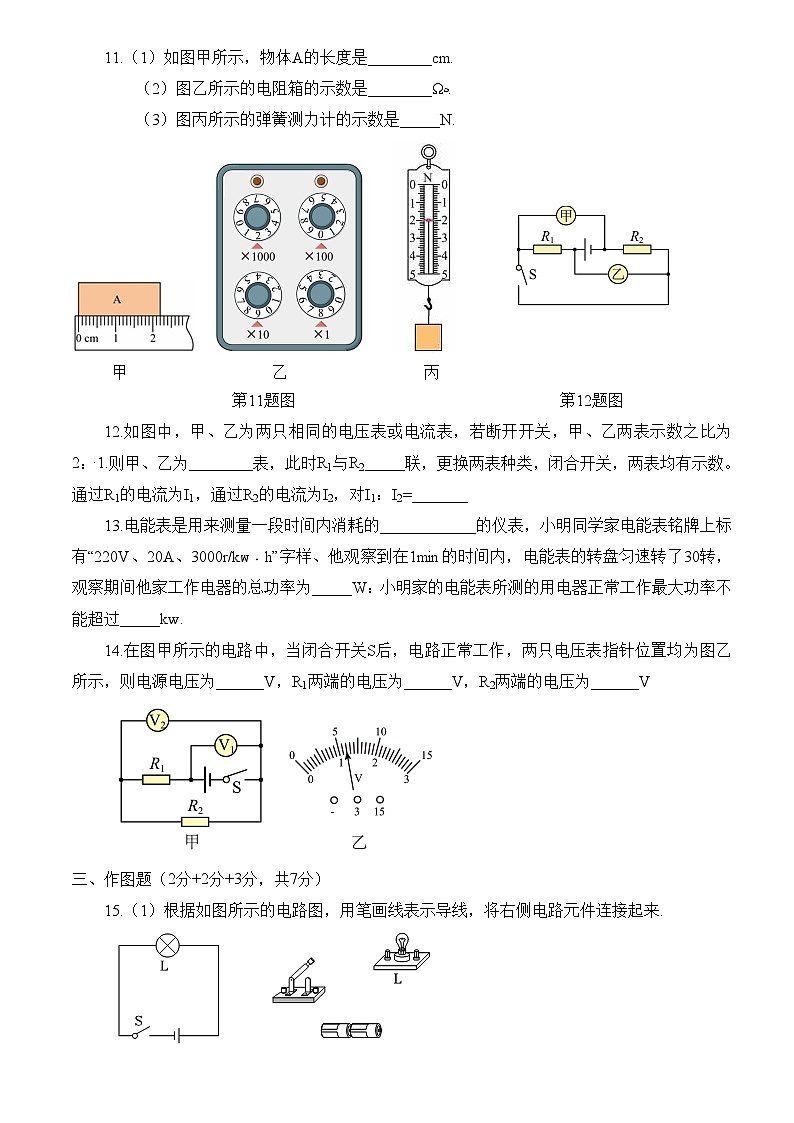

11.（1）如图甲所示，物体A的长度是________cm.
（2）图乙所示的电阻箱的示数是________Ωه.
（3）图丙所示的弹簧测力计的示数是_____N.

第11题图 第12题图
12.如图中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为2：·1.则甲、乙为________表，此时R1与R2_____联，更换两表种类，闭合开关，两表均有示数。通过R1的电流为I1，通过R2的电流为I2，对I1：I2=_______
13.电能表是用来测量一段时间内消耗的____________的仪表，小明同学家电能表铭牌上标有“220V、20A、3000r/kw﹒h”字样、他观察到在1min的时间内，电能表的转盘匀速转了30转，观察期间他家工作电器的总功率为_____W：小明家的电能表所测的用电器正常工作最大功率不能超过_____kw.
14.在图甲所示的电路中，当闭合开关S后，电路正常工作，两只电压表指针位置均为图乙所示，则电源电压为______V，R1两端的电压为______V，R2两端的电压为______V
三、作图题（2分+2分+3分，共7分）
15.（1）根据如图所示的电路图，用笔画线表示导线，将右侧电路元件连接起来.
（2）请根据如图所示的实物图，画出对应的电路图。

（3）图甲是一款可充电无线电动拖地机，闭合开关S后，拖地机主体前端的电动机即可带动抹布擦地，旁边的灯可在打扫较暗处时辅助照明，该灯只有在拖地机擦地过程中才能使用，不能单独工作请根据以上信息，将图乙中的电路图补充完整
四、实验题（共 19分）
16.（7分）在“比较不同液体的吸热能力”实验中
（1）除了图中所示器材，还需要的测量仪器有天平和________；
（2）在甲装置中，分别给初温相同且________相等的水和食用油加热；
（3）这个实验中由于热量看不见摸不着，我们用____________来表示吸收热量的多少，这种方法叫做转换法
（4）在甲装置中，两种液体升高相同的温度，给____加热时间更长说明该物质的比热容大
（5）乙装置中两个相同烧杯装有相同质量的水，灯中煤油和酒精的质量相等，进行“比较煤油和酒精的热值大小关系”实验。实验数据如表：分析数据可知：热值较大的是______（煤油或酒猜）：
（6）通过实验数据直接计算出燃料的热值将___________（选填“偏大”或“偏小”），原因是：____________________
17.（6分）小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V 且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω.
（1）（2分）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）.
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象。
①由图丙的图象可以得出结论：电压一定时，______________________________；
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是__________________，将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______V时，读出电流表的示数。
（3）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器
18.（6分）如图甲是小鑫同学“探究串联由路电流规律”的实验电路图：

（1）连接电路时，开关S应该处于_______状态.
（2）实验中，选择两个小灯泡的规格应该是______（选填“相同”或“不相同”）的。
（3）小鑫同学在实验中测得的三个不同位置的电流值如下表所示。有一个位置的电流测量明显有误。错误的数据是______A.造成这一错误的原因是________________________。
（4）改正错误后，本实验得出的结论是：____________________________。
（5）小鑫进行实验时，在闭合开关前发现电流表如图乙所示，则存在的问题是___________。
五、计算题（共13分）
19.小鸣想估算一下他家每天烧水、做饭需要的热量，于是他仔细记录好家里每天烧水、做饭、炒菜需要的时间，并把它折算成烧水的时间，相当于每天将50kg、20℃的水烧到 80℃.
[水的比热容为c=4.2×103/ J（kg﹒℃），煤气的热值是 q=2×107J/m3]
（1）小鸣家每天烧水、做饭、炒菜需要多少热量？
（2）小鸣家每天共使用2 m3煤气，这些煤气完全燃烧可以放出多少热量？
（3）小鸣家煤气炉的效率是多大？
20.如图所示是小明家新购买的电热水壶及其铭牌。请通过计算回答下列问题（忽略温度对电阻的影响）：
（1）电热水壶正常工作时的电流是多少？
（2）该电热水壶正常工作时的电阻为多大？
（3）当用电高峰时电热水壶两端的实际电压只有200V.此时电热水壶的实际功率是多少W？
六、综合题（共19分）
21.（6分）中国空间站太空投课
2022年3月23日下午，“天宫课堂”第二课在中国空间站开讲，仍是由神舟十三号飞行乘组航天员翟志刚、王亚平、叶光富相互配合进行授课。在轨演示了太空“冰雪”实验、液桥演示实验、水油分离实验、太空抛物实验等一系列炫酷又好玩的实验。
（1）如图1所示，在天宫课堂“液桥”实验中，两块透明板上的水球接触后合成一个，说明分子间存在_________：然后将两块透明板分开，中间形成一个长约10cm的液桥，如果这个实验在地面上完成，液桥的最大长度会_________（变长/不变/变短），这是因为受到了_______影响。
（2）在太空抛物实验中，冰墩墩充当了回“助教”，它被抛出去之后，并没有像在地面上一样掉落，而是沿着原来抛出的方向近似__________________做运动。
（3）如题图 2 所示，王亚平做了一个有关浮力的实验，在太空中，乒乓球并没有像在地面一学浮在水面，而是停留在了水中，说明乒乓球_________浮力。（选填“受到”或“没有受到”）原因是水处于“失重”状态，对没入其中的物体没有压强和压力。所以在空间站，如果在装满水的矿泉水瓶底扎一个小孔（瓶盖没盖上），会出现的现象是______________.
A.水从瓶里喷出
B.气泡钻进瓶里
C.水不会从瓶里喷出，气泡也不会钻进水里
22.（7分）阅读短文并回答下列问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化。如图甲所示为某型号热敏电材阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻。利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计.
如图乙所示为热敏电阻R1的阻值随温度t变化的图像（为一次函数），图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60V~1.20V之间调节，R2为定值电阻，阻值为100Ω.该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t.
（1）热敏电阻R1是____（选填“正”成“负”）温度系数热敏电阻，在标准大气压下，将R1放入冰水混合物中时，R1的阻值是_____Ω.在探究电流与电压关系的实验中，____（选填“能”或“不能”）用热敏电阻R1代替定值电阻。
（2）测湿时，保持R2两端电压为0.20V，R1端的电压随温度升高而________（选填“变大”“变小”或“不变”）
（3）某次测湿时，V1表盘上显示的温度是30℃，此时电路中电流为_______A，电源电压为______V.
（4）该热敏电阻能测量的最高温度为____℃.
23.（6分）阅读下面的短文，回答问题。
电热膜
电热膜是一种新型的电热器件，如图1所示是一种常见的电热膜。电热膜是在绝缘的聚阳膜表面，经过特殊工艺加工形成的一条条薄的导电墨线，导电图线两端与金风导线相连，形成网状结构。其内部结构如图 2 所示。
电热膜通电工作时没有发红、炽热现象产生，所以电热膜本身温度并不太高，不品氧化，使用寿命长，在制造电热膜时，会出现不同区域导电墨线厚度不均匀的现象。导电墨线电阻随温度变化的关系如图 3 所示，这种温度特性的优点是，它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度均匀。
（1）电热膜取暖器工作时，室内空气温度升高是通过_____方式增加空气内能的.
（2）如图 2 所示电热膜电路，导电墨线的连接方式是________联，正常工作时金属导线中A、B 处电流分别为IA和IB，则IA_____IB，（填“”）.
（3）某根导电墨线的局部导电材料脱落，如图4C部分，这根导电墨线的电阻________（选填“变大”、“变小”或“不变”），
（4）电热膜不会因厚度不均而出现局部过热的现象，原因是导电墨线电阻随温度的升高而________（选填“变大”、“变小”或“不变”），
（5）导电墨线电阻随温度变化的关系如图3所示，这种温度特性的优点是，它不会因厚度不均匀而出现严重发热不均、局部过热的现象，这是电热丝所不具备的，它保证了电热膜各处的温度______________.
参考答案
一、选择题（每题3分，共21分）
二、填空题（每空1分，共21分）
8. 减少；降低；小水滴
9. 大于；重力势； 动
10. 串；4.4；20
11. 2.20；2098；2.0
12. 电流表；并；1：1
13. 电能；600；4.4
14. 6；4.8；1.2
三、作图题（2分+2分+3分，共7分）
15.（1）如图所示：
（2）如图所示：
（3）如图所示：
四、实验题（共 19分）
16.（1）秒表
（2）质量；
（3）吸收的热量
（4）水
（5）煤油
（6）偏小；存在热量的散失
17. （1）如图所示：
（2）①电流与电阻成反比
②断开开关，将滑动变阻器滑片移到最大阻值处；2.5
（3）35
18. （1）断开
（2）不相同
（3）0.16；接的电流表的小量程却按照大量程读数了
（4）串联电路各处的电流相等
（5）电流表正负接线柱接反了
五、计算题（共13分）
19.解：（1）水吸收的热量：
（2）2m3煤气完全燃烧放出的热量：
（3）小鸣家煤气炉的效率为：
答：（1）小鸣家每天烧水、做饭、炒菜需要1.26 × 107J热量；
（2）2m3煤气完全燃烧可以放出4 × 107J热量；
（3）小鸣家煤气炉的效率是31.5%。
20.解：（1）由P=UI可得，电热水壶正常工作时的电流：
（2）由可得，该电水壶正常工作时的电阻：
（3）当用电高峰时电热水壶两端的实际电压只有200V时，电热水壶的实际功率：
答：（1）电热水壶正常工作时的电流是5.5A；
（2）该电水壶正常工作时的电阻为40Ω；
（3）当用电高峰时电热水壶两端的实际电压只有200V时，电热水壶的实际功率是1000w。
六、综合题（共19分）
21. （1）引力；变短；重力
（2）匀速直线
（3）没有受到；C
22. （1）负；520；不能
（2）变小
（3）2×10-3；0.76
（4）40
23. （1）热传递
（2）并 ；
