宁夏回族自治区石嘴山市第三中学2023-2024学年高二上学期11月期中考试物理试题

这是一份宁夏回族自治区石嘴山市第三中学2023-2024学年高二上学期11月期中考试物理试题，共6页。试卷主要包含了单选题，多项选择题，实验题等内容，欢迎下载使用。

本试卷共120分，考试时间120分钟。
一、单选题（本题共16小题，每小题3分，共48分，每题只有一项是正确的）
1.下列属于静电屏蔽现象应用的是（ ）
A. 汽车制造厂车间里进行静电喷漆 B. 高压电场中带电的绒毛被垂直粘在植物体上
C. 电工工作时穿上用金属丝线编织的衣服 D.燃气灶的电子点火器的放电电极做成针尖形状
2.下列公式中用比值定义物理量的是（ ）①E=Fq②I=Qt③a=Fm④C=QU⑤I=UR
A. ①②⑤ B. ②③⑤ C. ①④⑤ D. ①②④
3. 下列是某同学对电场中的概念、公式的理解，其中正确的是（ ）
A. 电场和电场线都是客观存在的
B. 公式E=Ud中的为匀强电场中电势差为的两点间的距离
C. 电势越高的地方，正电荷在该点具有的电势能越大
D. 根据公式UAB= WABq，带电量为的负电荷，从点移动到点电场力做功为，则、点的电势差为
4. 热敏电阻对温度非常“敏感”，负温度系数热敏电阻器的电阻随温度升高而减小。下图中哪一个能用来表示该电阻的伏安特性（ ）
A. B. C. D.
5.一横截面积为S的铜导线通有恒定电流。设每单位体积的导线中有n个自由电子，每个自由电子的电荷量为q，此时电子定向移动的速率为v，则在Δt时间内，通过导体横截面的电流可表示为（ ）
A. nqvS B. nqΔtS C. nvSΔtq D. nvΔt
6.2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化银纳米材料，据介绍该材料的电导率是石墨烯的1000倍。电导率σ就是电阻率ρ的倒数，即σ=1ρ。下列说法正确的是（ ）
A. 电导率的单位是Ω·m B.材料的电导率只与材料本身有关，与温度等因素无关
C. 材料的电导率越大，其导电性能越弱
D. 材料的电导率大小与材料的长度、横截面积等因素无关
7.两根长度，材料均相同的合金丝Ⅰ、Ⅱ的并联接入电路后，已知通过两根合金丝的电流IⅠ>IⅡ，则Ⅰ、Ⅱ电阻RⅠ、RⅡ以及横截面积SⅠ、 SⅡ的关系正确的是（ ）
A. RⅠ>RⅡ，SⅠ>SⅡB. RⅠ>RⅡ，SⅠC. RⅠSⅡD. RⅠ8. 如图为某一电场的电场线和等势面分布，其中图中实线表示电场线，虚线表示过a、c两点的等势面，电势分别为 φa=30V，φc=10V那么a、c连线的中点b的电势 φb为（ ）
A φb=20V B. φb>20V C. φb<20V D. 无法确定
9. 粗细均匀的金属环上A、B、C、D四点把其周长分成四等份，如图所示。当A、B点接入电路中时，圆环的等效电阻为R；当A、D点接入电路中时，圆环的等效电阻为（ ）
A. 3R4 B. R C. 3R2 D. 3R
10.如图所示，虚线a、b、c为电场中的三条电场线，实线为一带负电的粒子仅在静电力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，由此可知（ ）
A. 带电粒子在Q点时的加速度大于在P点时的加速度
B. P点的电势高于Q点的电势

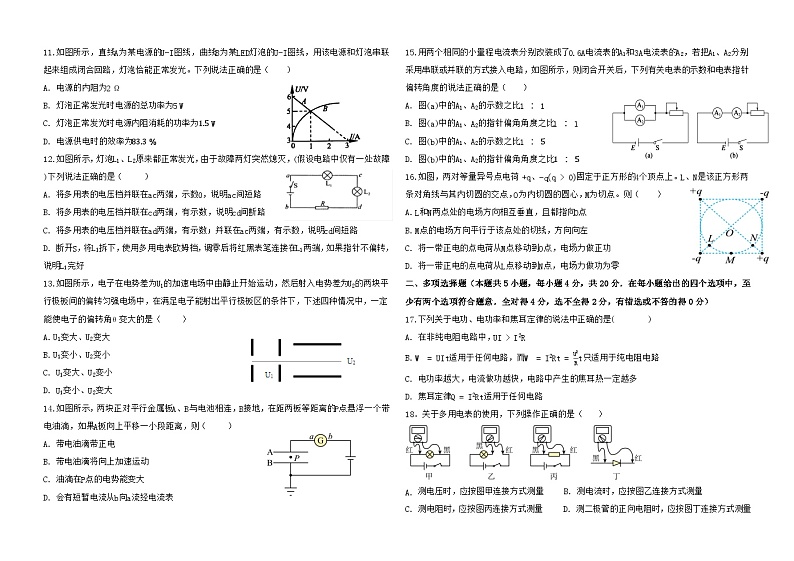

C. 带电粒子在R点时的电势能大于在Q点时的电势能更多优质滋源请 家 威杏 MXSJ663 D. 带电粒子在P点时的动能小于在Q点时的动能更多优质支援请 嘉 威鑫 MXSJ663 11.如图所示，直线A为某电源的U−I图线，曲线B为某LED灯泡的U−I图线，用该电源和灯泡串联起来组成闭合回路，灯泡恰能正常发光。下列说法正确的是（ ）
A. 电源的内阻为2 Ω
B. 灯泡正常发光时电源的总功率为5 W
C. 灯泡正常发光时电源内阻消耗的功率为1.5 W
D. 电源供电时的效率为83.3 %
12.如图所示，灯泡L1、L2原来都正常发光，由于故障两灯突然熄灭，(假设电路中仅有一处故障)下列说法正确的是（ ）
A. 将多用表的电压档并联在ac两端，示数0，说明ac间短路
B. 将多用表的电压档并联在cd两端，有示数，说明cd间断路
C. 将多用表的电压档并联在ad两端，有示数；并联在ac两端，有示数，说明cd间短路
D. 断开S，将L1拆下，使用多用电表欧姆档，调零后将红黑表笔连接在L1两端，如果指针不偏转，说明L1完好
13.如图所示，电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行极板间的偏转匀强电场中，在满足电子能射出平行极板区的条件下，下述四种情况中，一定能使电子的偏转角θ变大的是（ ）
A. U1变大、U2变大
B. U1变小、U2变小
C. U1变大、U2变小
D. U1变小、U2变大
14.如图所示，两块正对平行金属板A、B与电池相连，B接地，在距两板等距离的P点悬浮一个带电油滴，如果A板向上平移一小段距离，则（ ）
A. 带电油滴带正电
B. 带电油滴将向上加速运动
C. 油滴在P点的电势能变大
D. 会有短暂电流从b向a流经电流表
15.用两个相同的小量程电流表分别改装成了0.6A电流表的A1和3A电流表的A2，若把A1、A2分别采用串联或并联的方式接入电路，如图所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是（ ）
A. 图(a)中的A1、A2的示数之比1∶1
B. 图(a)中的A1、A2的指针偏角角度之比1∶1
C. 图(b)中的A1、A2的示数之比1∶5
D. 图(b)中的A1、A2的指针偏角角度之比1∶5
16.如图，两对等量异号点电荷+q、−qq>0固定于正方形的4个顶点上。L、N是该正方形两条对角线与其内切圆的交点，O为内切圆的圆心，M为切点。则（ ）
A. L和N两点处的电场方向相互垂直，且都指向O点
B. M点的电场方向平行于该点处的切线，方向向左
C. 将一带正电的点电荷从M点移动到O点，电场力做正功
D. 将一带正电的点电荷从L点移动到N点，电场力做功为零
二、多项选择题（本题共5小题，每小题4分，共20分．在每小题给出的四个选项中，至少有两个选项符合题意．全对得4分，选不全得2分，有错选或不答的得0分）
17.下列关于电功、电功率和焦耳定律的说法中正确的是( )
A. 在非纯电阻电路中，UI>I2R
B. W=UIt适用于任何电路，而W=I2Rt=U2Rt只适用于纯电阻电路
C. 电功率越大，电流做功越快，电路中产生的焦耳热一定越多
D. 焦耳定律Q=I2Rt适用于任何电路
18．关于多用电表的使用，下列操作正确的是（ ）
测电压时，应按图甲连接方式测量 B. 测电流时，应按图乙连接方式测量
C. 测电阻时，应按图丙连接方式测量 D. 测二极管的正向电阻时，应按图丁连接方式测量

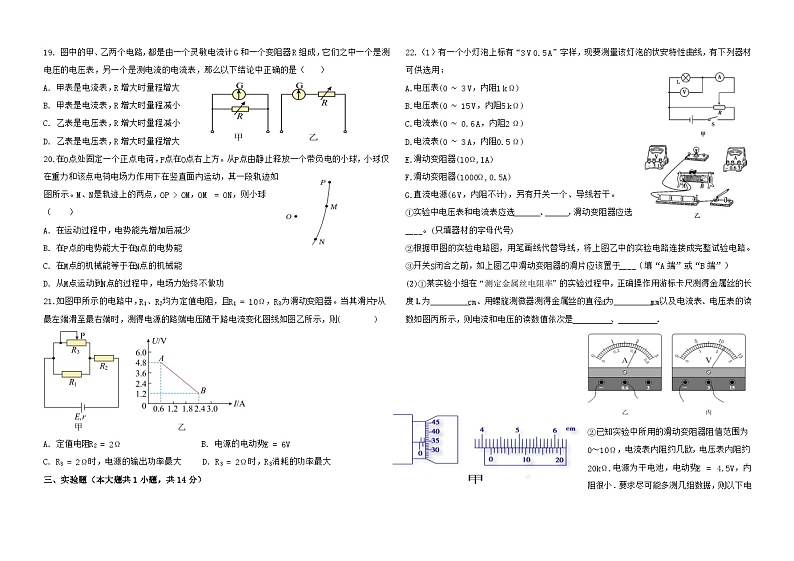

19. 图中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）
A. 甲表是电流表，R增大时量程增大
B. 甲表是电流表，R增大时量程减小
C. 乙表是电压表，R增大时量程减小
D. 乙表是电压表，R增大时量程增大
20.在O点处固定一个正点电荷，P点在O点右上方。从P点由静止释放一个带负电的小球，小球仅在重力和该点电荷电场力作用下在竖直面内运动，其一段轨迹如图所示。M、N是轨迹上的两点，OP>OM，OM=ON，则小球（ ）
A. 在运动过程中，电势能先增加后减少
B. 在P点的电势能大于在N点的电势能
C. 在M点的机械能等于在N点的机械能
D. 从M点运动到N点的过程中，电场力始终不做功
21.如图甲所示的电路中，R1、R2均为定值电阻，且R1=10Ω，R3为滑动变阻器。当其滑片P从最左端滑至最右端时，测得电源的路端电压随干路电流变化图线如图乙所示，则( )
A. 定值电阻R2=2Ω B. 电源的电动势E=6V
C. R3=2Ω时，电源的输出功率最大D. R3=2Ω时，R3消耗的功率最大
三、实验题（本大题共1小题，共14分）
22.（1）有一个小灯泡上标有“3 V 0.5 A”字样，现要测量该灯泡的伏安特性曲线，有下列器材可供选用：
A.电压表(0∼3 V，内阻1 kΩ)
B.电压表(0∼15 V，内阻5 kΩ)
C.电流表(0∼0.6 A，内阻2 Ω)
D.电流表(0∼3 A，内阻0.5 Ω)
E.滑动变阻器(10Ω,1A)
F.滑动变阻器(1000Ω,0.5A)
G.直流电源(6 V，内阻不计)，另有开关一个、导线若干。
①实验中电压表和电流表应选________、_______，滑动变阻器应选____。(只填器材的字母代号)
②根据甲图的实验电路图，用笔画线代替导线，将上图乙中的实验电路连接成完整试验电路。
③开关S闭合之前，如上图乙中滑动变阻器的滑片应该置于____（填“A端”或“B端”）
(2)①某实验小组在“测定金属丝电阻率”的实验过程中，正确操作用游标卡尺测得金属丝的长度L为____________cm、用螺旋测微器测得金属丝的直径d为____________mm以及电流表、电压表的读数如图丙所示，则电流和电压的读数值依次是____________、____________．
②已知实验中所用的滑动变阻器阻值范围为0～10Ω，电流表内阻约几欧，电压表内阻约20kΩ.电源为干电池，电动势E = 4.5V，内阻很小．要求尽可能多测几组数据，则以下电路图中__________(填电路图下方的字母代号)电路为本次实验应当采用的最佳电路．但用此最佳电路测量的结果仍然会比真实值偏_________．
③若已知实验所用的电流表内阻的准确值RA=2.0Ω，那么精确测量金属丝电阻Rx的最佳电路应是上图中的_________电路(填电路图下的字母代号).此时测得电流为I、电压为U，则金属丝电阻Rx=_________(用题中字母代号表示).金属丝的电阻率为_________ (用直接测量的字母表示)．
四、计算题（共38分,解答应写出必要的文字说明、方程式或重要的演算步骤，只写出最后答案不得分。有单位的数值，答案必须写出单位，否则不得分)
23.（6分）如图所示的电路中，小量程电流表的内阻Rg，满偏电流Ig，电阻R1、R2已知。求：
(1)当S1和S2均断开时，改装成的电表量程多大？
(2)当S1和S2均闭合时，改装成的电表量程多大？
(3)当只闭合S2时，改装成的电表量程多大？
24.（6分）如图电路中，电阻R2=5kΩ，A、C两端的电压10V保持不变，电压表的内阻Rv=10kΩ，量程足够大。当电压表接在A、B两端时，示数U1=5V。求：
(1)电压表接在A、B两端时，电路中流经电阻的电流I；
(2)电阻R1；
(3)电压表接在B、C两端时，电压表的示数。
25.（8分） 如图所示，一直流电动机与阻值R＝4Ω的电阻串联在电源上，电源电动势E＝20V，内阻r=1Ω，闭合开关s后，用理想电压表测出电动机两端电压U＝5V，已知电动机线圈电阻RM=1Ω，试求：
(1)通过电动机的电流是多少？
(2)电动机的发热功率是多少？
(3)电动机的机械效率是多少？
26.（8分）如图所示，匀强电场中某平面内有一矩形ABCD区域，电荷量为e的正粒子从B点沿BD方向以5eV的动能射入该区域，恰好从A点射出该区域，已知匀强电场的方向平行于该平面，矩形区域的边长分别为AB=4cm、BC=3cm，A、B、D三点的电势分别为−1V、2V、2V，不计粒子重力，求：
(1)B、A间的电势差;
(2)粒子到达A点时的动能;
(3)匀强电场的场强大小，并在图中画出场强的方向。
27.（10分）水平放置的平行板电容器如图所示，原来两板不带电，上极板接地，板长L，两板间距离d。有一束相同的带正电微粒，以相同的初速度先后从两板中央平行极板射入，由于重力作用微粒落到下极板上，微粒所带电荷立即转移到下极板且均匀分布在下极板上,与此同时上级板感应出等量异种电荷。设前一微粒落到下极板上时后一微粒才能开始射入两板间，且第一个微粒恰好落在下极板中点处。已知微粒质量m，电量q，电容器电容C，重力加速度g。试求：
(1)微粒入射的初速度v0的大小；
(2)当微粒从极板间穿出时，极板间电压U；
(3)当微粒从极板间穿出时，落在下极板上的微粒个数n。
试题答案
一、单选题（本题共16小题，每小题3分，共48分，每题只有一项是正确的）
1----
二、多项选择题（本题共5小题，每小题4分，共20分．在每小题给出的四个选项中，至少有两个选项符合题意．全对得4分，选不全得2分，有错选或不答的得0分）
17----
三、实验填空题（本大题共1小题，共14分）
22（1）① A C E
②
③ A端
（2）① 4.240 1.845 0.42A 2.26V (2.25、2.27)
② C 小
③ D UI−RA （U−IRA）πd24IL
四、计算题（共38分,解答应写出必要的文字说明、方程式或重要的演算步骤，只写出最后答案不得分。有单位的数值，答案必须写出单位，否则不得分)
（6分）
（6分）



（8分）

（8分）
（1）
（2）
（3）
图略
（10分）
