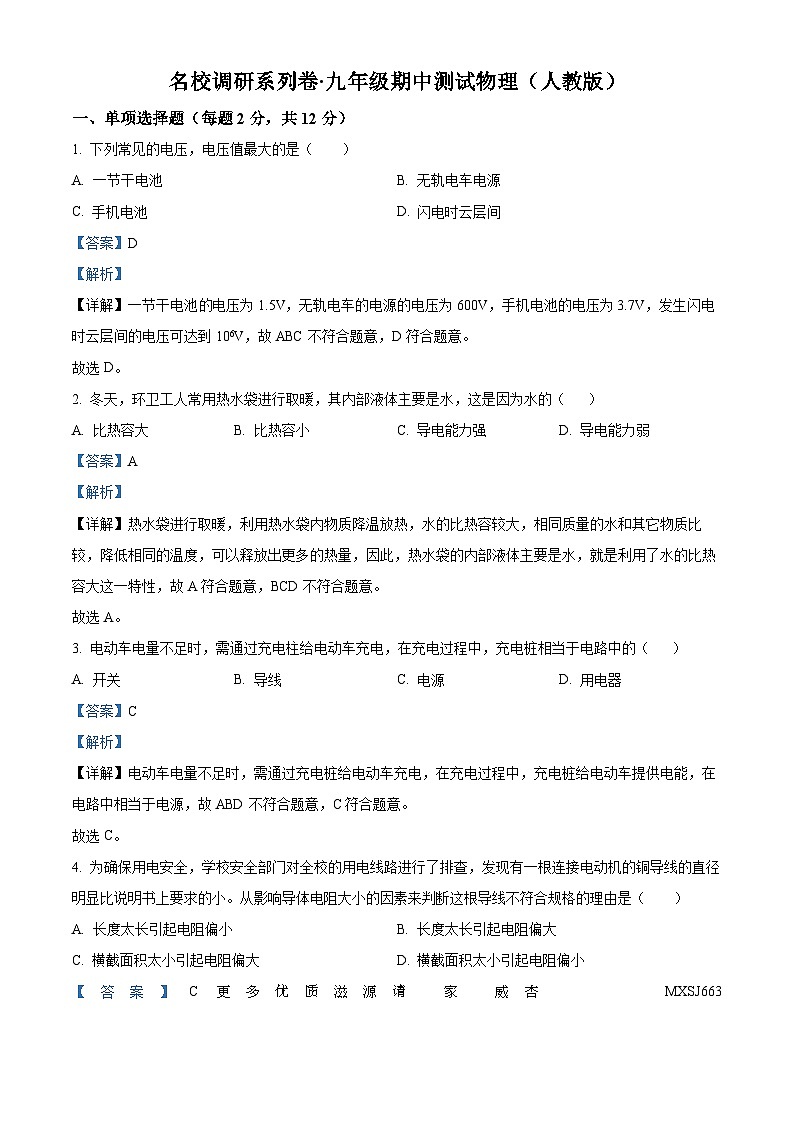

1. 下列常见的电压，电压值最大的是（ ）
A. 一节干电池B. 无轨电车电源
C. 手机电池D. 闪电时云层间
【答案】D
【解析】
【详解】一节干电池电压为1.5V，无轨电车的电源的电压为600V，手机电池的电压为3.7V，发生闪电时云层间的电压可达到106V，故ABC不符合题意，D符合题意。
故选D。
2. 冬天，环卫工人常用热水袋进行取暖，其内部液体主要是水，这是因为水的（ ）
A. 比热容大B. 比热容小C. 导电能力强D. 导电能力弱
【答案】A
【解析】
【详解】热水袋进行取暖，利用热水袋内物质降温放热，水的比热容较大，相同质量的水和其它物质比较，降低相同的温度，可以释放出更多的热量，因此，热水袋的内部液体主要是水，就是利用了水的比热容大这一特性，故A符合题意，BCD不符合题意。
故选A。
3. 电动车电量不足时，需通过充电柱给电动车充电，在充电过程中，充电桩相当于电路中的（ ）
A. 开关B. 导线C. 电源D. 用电器
【答案】C
【解析】
【详解】电动车电量不足时，需通过充电桩给电动车充电，在充电过程中，充电桩给电动车提供电能，在电路中相当于电源，故ABD不符合题意，C符合题意。
故选C。
4. 为确保用电安全，学校安全部门对全校的用电线路进行了排查，发现有一根连接电动机的铜导线的直径明显比说明书上要求的小。从影响导体电阻大小的因素来判断这根导线不符合规格的理由是（ ）
A. 长度太长引起电阻偏小B. 长度太长引起电阻偏大
C. 横截面积太小引起电阻偏大D. 横截面积太小引起电阻偏小
【答案】C更多优质滋源请 家 威杏 MXSJ663 【解析】

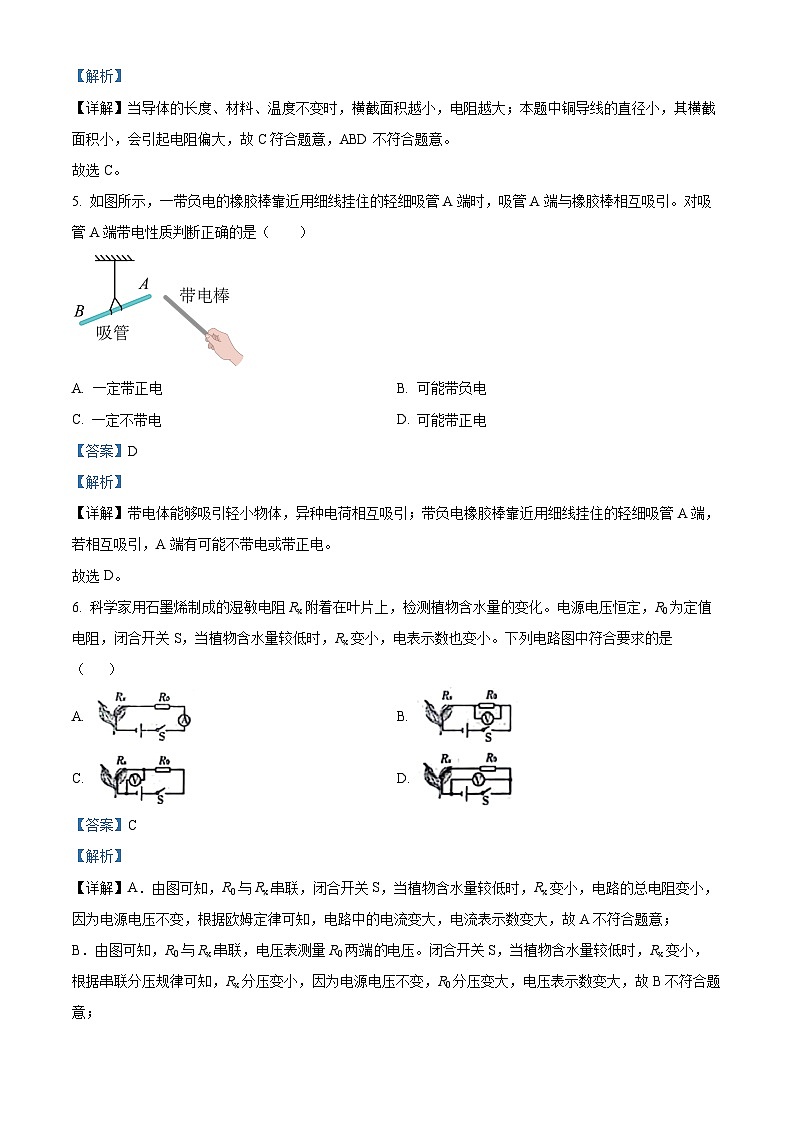

【详解】当导体的长度、材料、温度不变时，横截面积越小，电阻越大；本题中铜导线的直径小，其横截面积小，会引起电阻偏大，故C符合题意，ABD不符合题意。
故选C。
5. 如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。对吸管A端带电性质判断正确的是（ ）

A. 一定带正电B. 可能带负电
C. 一定不带电D. 可能带正电
【答案】D
【解析】
【详解】带电体能够吸引轻小物体，异种电荷相互吸引；带负电橡胶棒靠近用细线挂住的轻细吸管A端，若相互吸引，A端有可能不带电或带正电。
故选D。
6. 科学家用石墨烯制成的湿敏电阻Rx附着在叶片上，检测植物含水量的变化。电源电压恒定，R0为定值电阻，闭合开关S，当植物含水量较低时，Rx变小，电表示数也变小。下列电路图中符合要求的是（ ）
A. B.
C. D.
【答案】C
【解析】

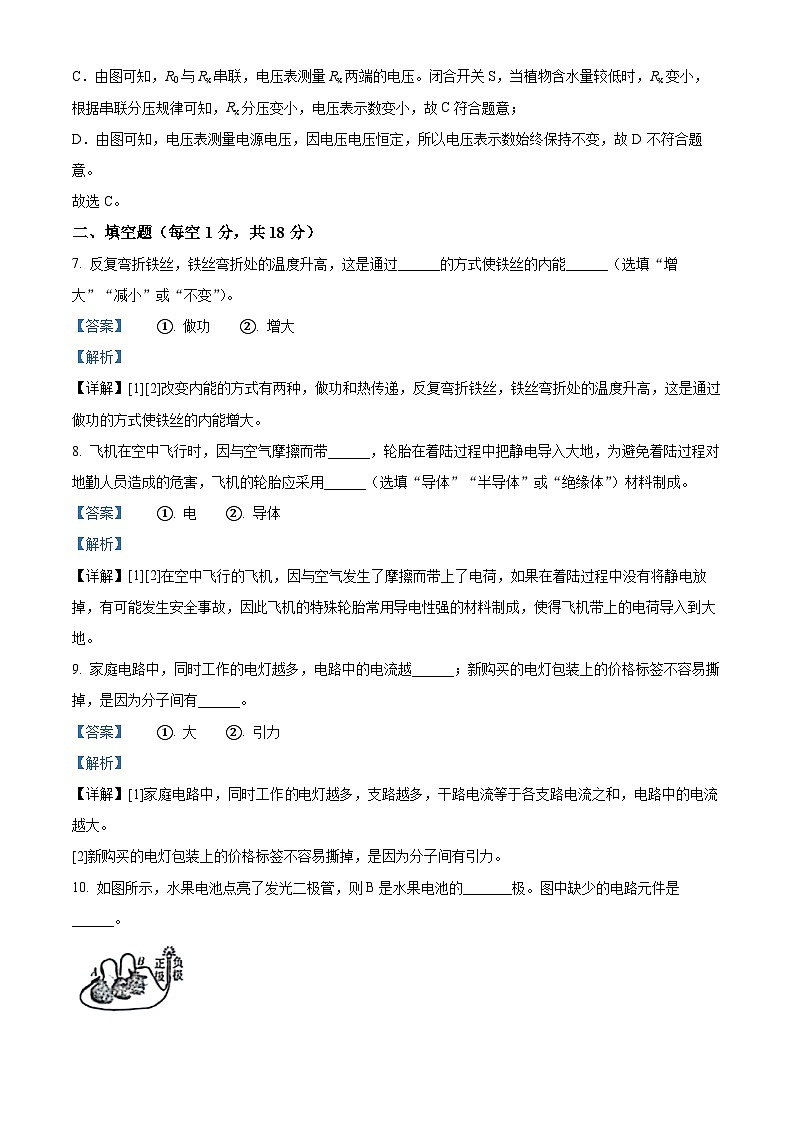

【详解】A．由图可知，R0与Rx串联，闭合开关S，当植物含水量较低时，Rx变小，电路的总电阻变小，因为电源电压不变，根据欧姆定律可知，电路中的电流变大，电流表示数变大，故A不符合题意；
B．由图可知，R0与Rx串联，电压表测量R0两端电压。闭合开关S，当植物含水量较低时，Rx变小，根据串联分压规律可知，Rx分压变小，因为电源电压不变，R0分压变大，电压表示数变大，故B不符合题意；
C．由图可知，R0与Rx串联，电压表测量Rx两端的电压。闭合开关S，当植物含水量较低时，Rx变小，根据串联分压规律可知，Rx分压变小，电压表示数变小，故C符合题意；
D．由图可知，电压表测量电源电压，因电压电压恒定，所以电压表示数始终保持不变，故D 不符合题意。
故选C。
二、填空题（每空1分，共18分）
7. 反复弯折铁丝，铁丝弯折处的温度升高，这是通过______的方式使铁丝的内能______（选填“增大”“减小”或“不变”）。
【答案】 ①. 做功 ②. 增大
【解析】
【详解】[1][2]改变内能的方式有两种，做功和热传递，反复弯折铁丝，铁丝弯折处的温度升高，这是通过做功的方式使铁丝的内能增大。
8. 飞机在空中飞行时，因与空气摩擦而带______，轮胎在着陆过程中把静电导入大地，为避免着陆过程对地勤人员造成的危害，飞机的轮胎应采用______（选填“导体”“半导体”或“绝缘体”）材料制成。
【答案】 ①. 电 ②. 导体
【解析】
【详解】[1][2]在空中飞行的飞机，因与空气发生了摩擦而带上了电荷，如果在着陆过程中没有将静电放掉，有可能发生安全事故，因此飞机的特殊轮胎常用导电性强的材料制成，使得飞机带上的电荷导入到大地。
9. 家庭电路中，同时工作的电灯越多，电路中的电流越______；新购买的电灯包装上的价格标签不容易撕掉，是因为分子间有______。
【答案】 ①. 大 ②. 引力
【解析】
【详解】[1]家庭电路中，同时工作电灯越多，支路越多，干路电流等于各支路电流之和，电路中的电流越大。
[2]新购买的电灯包装上的价格标签不容易撕掉，是因为分子间有引力。
10. 如图所示，水果电池点亮了发光二极管，则B是水果电池的_______极。图中缺少的电路元件是______。
【答案】 ①. 正 ②. 开关
【解析】
【详解】[1]发光二极管是半导体，具有单向导电性，发光二极管发光时电流从正极流入，由图得，B是水果电池的正极。
[2]完整电路由电源、开关、用电器、导线组成，则图中缺少的电路元件是开关。
11. 某品牌吹风机使用了新型材料作为电阻丝，当电阻丝两端的电压为6V时，通过它的电流为0.3A，则它的电阻为______Ω；当电阻丝两端的电压为0时，它的电阻为______Ω。
【答案】 ①. 20 ②. 20
【解析】
【详解】[1]由欧姆定律知道，电阻丝的电阻
[2]因电阻是导体本身的一种性质，与其两端的电压和通过的电流无关，所以，当电阻丝两端的电压为0时，它的电阻仍为20Ω不变。
12. 已知R1=1Ω，R2=4Ω，若把它们并联接入电路中，则R1和R2两端蜡的电压之比U1∶U2=______，通过R1和R2的电流之比I1∶I2=______。
【答案】 ①. 1∶1 ②. 4∶1
【解析】
【详解】[1]由题可知，R1和R2并联，电压相等，则R1和R2两端蜡的电压之比
U1∶U2=1∶1
[2]由可知，在电压一定时，电流与电阻成反比，则通过R1和R2的电流之比
I1∶I2= R2∶R1=4∶1
13. 如图所示，电源电压恒定，电阻R1> R2。闭合开关S，电路正常工作。若将R1与R2的位置互换后闭合开关，则电流表的示数将_____，电压表的示数将_____（两空均选填“变大” “变小”或“不变”）。
【答案】 ①. 不变 ②. 变小
【解析】
【详解】[1][2]两电阻是串联在电路中的，在没有调换位置之前电压表测量的是电阻R1两端的电压，电流表测的是串联电路中的电流，因为电阻R1> R2，根据串联电路中电压的特点，R1两端的电压大于R2两端的电压；当调换两个电阻的位置之后，电压表测的是电阻R2两端的电压，R2两端的电压小于R1两端的电压，所以电压表示数要变小，因为两个电阻还是串联，那么电路中的电流是不变的，所以电流表的示数是不变的。
14. 如图所示，电源电压为4.5V，闭合开关后，灯泡L1、L2都发光，电压表的示数为2V，那么灯泡L1两端的电压为______V；一段时间后，两灯同时熄灭，电压表的示数变大，出现故障的原因可能是灯泡L2______。

【答案】 ①. 2.5 ②. 断路
【解析】
【详解】[1]据图可知，此时两个灯泡是串联关系，电压表是测量的L2的电压，即为2V，总电压是4.5V，根据串联电路的电压特点知，L1的电压是
U1＝U﹣U2＝4.5V﹣2V＝2.5V
[2]若L2发生短路，则电压表相当于测量导线电压，即示数几乎为零，且此时L1仍能发光，即不符合题意；若L2发生断路，则两个灯泡都不工作，电压表相当于测量电源电压，故与原来相比变大，故符合题意。
15. 如图所示是灯泡L和电阻R的电流随电压变化的图象。由图像知道，电阻R的阻值为______Ω。若将灯泡L和电阻R串联在4V的电源两端，此时电路中的电流为______A。
【答案】 ①. 20 ②. 0.15
【解析】
【详解】[1]由图像知道，通过电阻R的电流与电压成正比，当电阻R两端的电压为2V时，通过电阻的电流为0.1A，由欧姆定律知道，电阻R的阻值为
[2]串联电路中电流相等，总电压等于各用电器两端电压之和，由图像知道，当电流为0.15A时，灯泡两端的电压为1V，电阻两端的电压为3V，则电源电压为4V，所以将它们串联在4V的电源两端时电路电流为0.15A。
三、计算题（每题5分，共10分）
16. 己如图所示，R1=30Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A求：
(1)通过电阻R1的电流；
(2)电阻R2的阻值。
【答案】（1）02A；（2）20Ω
【解析】
【详解】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表测干路电流。
(1)因并联电路中各支路两端的电压相等，所以，通过电阻R1的电流
(2)因并联电路中干路电流等于各支路电流之和，所以通过R2的电流
由欧姆定律得，电阻R2的阻值
答：(1)过电阻R1的电流为0.2A；
(2)电阻R2的阻值为20Ω。
17. 如图所示电路，电源电压不变，R1=5Ω，R2=10Ω。当开关S闭合时，V1表的示数为4V。求：
（1）电路中的总电阻；
（2）电源电压。
【答案】（1）15Ω；（2）12V
【解析】
【详解】解：（1）由图知道，电路中R1与R2串联，故总电阻
（2）通过R1的电流
因为两电阻串联，所以电路中的电流为
由欧姆定律知道，电源电压
答：（1）电路中的总电阻为15Ω；
（2）电源电压为12V。
四、简答题（每题3分，共6分）
18. 在校园美食节的备料区，香油的气味随处可闻，这是为什么？
【答案】见解析
【解析】
【详解】香油的气味随处可间，属于扩散现象，这是由于香油分子在做无规则运动引起的。
19. “红灯停，绿灯行”是人人都应遵守的交通规则，试判断交通信号灯中的红灯、绿灯之间是串联还是并联？
【答案】并联
【解析】
【详解】根据交通信号灯工作时的常识知，红灯亮时，黄灯不亮，绿灯不亮，它们是相互不影响工作的，故是并联连接。
五、作图、实验与探究题（第20题4分、第21~23题每题3分、第24题6分、第25题5分，共24分）
20. 某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开。S1和总开关S，必须同时闭合时，洗衣机才能工作。请在图中方框内连出符合要求的电路。
【答案】
【解析】
【详解】因要求S1和总开关S必须同时闭合时，洗衣机才能工作，即其中的任一开关闭合，电路不能连通，所以两开关应串联后组成双保险再与电动机连接，如下图所示：
21. 如图所示是某同学设计的模拟可调光台灯电路，其中电位器有a、b、c三个接线柱，请连接电路，使顺时针旋转滑片时灯泡变亮。
【答案】
【解析】
【详解】滑片顺时针旋转时，灯泡变亮，原因是电流变大，电源电压不变时，电阻变小，连入电路的电阻丝变短，一定是连入了上面的接线柱c和中间的接线柱b，如下图所示：
22. 某实验小组用如图所示电路做“探究影响导体电阻大小的因素”的实验，甲、乙、丙为三根镍铬合金丝，实验中通过观察______来判断接入M、N两点间电阻的大小；如果想要“探究导体电阻的大小和导体长度的关系”，应选用合金丝______；电阻R的作用是______。
【答案】 ①. 灯泡亮度 ②. 乙、丙 ③. 保护电路
【解析】
【详解】[1]由图得，灯泡、定值电阻R与电阻丝串联，当灯泡较亮时，说明电路中电流较大，电阻丝电阻较小，即实验中通过灯泡亮度来判断接入M、N两点间电阻的大小。
[2]“探究导体电阻的大小和导体长度的关系”，要控制电阻材料、横截面积相同，改变导体长度，则应选用合金丝乙丙进行实验。
[3]电阻R串联在电路中，增大电路中电阻，减小电路的电流，起到保护电路作用。
23. 用完全相同的装置分别给质量相等的甲、乙两种液体加热，绘制的温度-时间关系图像如图所示，由图像可知：
（1）从开始加热到t1时刻，甲、乙两种液体吸收的热量Q甲______Q乙，甲液体温度比乙液体温度升高得______（选填“快”或“慢”）；
（2）若想使两种液体升温一样快，应该减少______液体的质量。
【答案】 ①. = ②. 快 ③. 乙
【解析】
【详解】（1）[1]已知加热装置完全相同，也就是相同时间为液体提供的热量相同。从开始加热到t1时刻，加热时间相同，所以甲、乙吸收热量的关系
Q甲=Q乙
[2]由图像知道，从开始加热，到t2时刻，末温度相同，初温度不同，乙的初温度较高，说明乙升高的温度较少；两种液体吸收的热量相同，质量相同，由知道，乙的比热容较大，甲的比热容较小，故甲液体温度比乙液体温度升高得快。
（2）[3]相同的加热器在相同时间内放出的热量相同，液体吸收的热量也相同，由知道，要想使两种液体升温一样快，应该减少比热容大的液体的质量，即减少乙液体的质量。
24. 在“探究并联电路中的电压规律”实验中，实验电路如图甲所示。
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择规格______（选填“相同”或“不相同”）的小灯泡；
（2）小磊将电压表接在灯L1两端，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该______；
（3）小磊按照正确步骤完成实验记录数据，通过这个实验，他得出的结论是______。（写表达式，小灯泡L1、L2及电源两端的电压分别为U1、U2、U）
【答案】 ①. 不相同 ②. 断开开关，电压表换用0~3V的量程 ③. U1=U2=U
【解析】
【详解】（1）[1]为了使探究得出的结论具有普遍意义，应该先选择灯泡规格相同，再选择规格不相同的小灯泡进行实验。
（2）[2]由图知道，测量时，电压表指针偏转角度太小，图中选用的量程过大，测量误差较大；为了使实验结果更准确，接下来他应该断开开关，电压表换用0～3V的量程。
（3）[3]根据电路图，电路是并联的，通过表中数据分析，她得出的结论是在并联电路中，总电压等于个支路两端的电压
U1=U2=U
25. 小磊用如图甲所示的实物电路来“探究通过导体的电流与导体电阻的关系”。实验供选择的定值电阻有5个，阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω，电源电压恒为4.5V。
（1）闭合开关前，滑动变阻器的滑片应移到______（选填“A”或“B”）端；
（2）小磊首先用5Ω电阻进行实验，闭合开关后，发现电压表和电流表均正常偏转，记录一组实验数据，并在乙图中描点，则阴影部分的面积表示______，其数值为______（如果有单位，请带上单位）；
（3）第2次实验中，将5Ω电阻换成10Ω的，如果滑片仍然停留在第1次实验的位置，他应向__________（选填“A”或“B”）端移动滑片，同时，眼睛应注视______（选填“滑片”“电流表示数”或“电压表示数”）；
（4）要完成整个实验，滑动变阻器的最大阻值至少为______Ω。
【答案】 ①. B ②. 定值电阻两端的电压 ③. 2V ④. B ⑤. 电压表示数 ⑥. 37.5
【解析】
【详解】（1）[1] 为了保护电路，闭合开关前，滑动变阻器的滑片应移到最大阻值处，由图甲可知，滑片P处于B端时，阻值最大。
（2）[2] [3]图乙中，横坐标代表电阻R，纵坐标代表电流I，阴影部分面积表示二者的乘积，由欧姆定律可知，阴影部分面积表示的是定值电阻两端的电压，电压为
（3）[4] [5]在探究通过导体的电流与导体电阻的关系实验中，需要控制定值电阻两端的电压不变，当更换阻值为更大的电阻时，滑动变阻器滑片位置不变，根据串联电路分压特点，定值电阻分压增大，想要保持定值电阻两端的电压不变，需要增大滑动变阻器的阻值，将滑动变阻器的滑片向B端移动，同时，眼睛应注视电压表示数，直到定值电阻两端的电压为2V为止。
（4）[6]由题意可知，电源电压恒为4.5V，当定值电阻最大阻值为30Ω时，定值电阻两端电压为2V，根据串联电路电流的特点可知，电路中的电流为
根据串联电路分压特点，此时滑动变阻器两端的电压为
根据欧姆定律可知，滑动变阻器的最大阻值至少为
26. 如图甲为小致做“伏安法”测电阻的实验电路。
（1）在连接电路时，开关应______；
（2）在图甲所示的电路中，有一条导线连接错误，该导线是第______条（填导线序号）；
（3）某次测量中，电压表的示数为2V，电流表的示数如图乙所示，此次测得R的阻值为______Ω；
（4）小致做完以上实验后，又利用如图丙所示的电路，测量另一个未知电阻Rx的阻值（R0是已知阻值的定值电阻）；
①只闭合开关S1，电流表的示数为I1；
②开关S1、S2都闭合后，电流表的示数为I2；
③请写出用R0、I1、I2表示未知电阻Rx的阻值的表达式：Rx=______。
【答案】 ①. 断开 ②. 2 ③. 10 ④.
【解析】
【详解】（1）[1]为了保护电路，在连接电路时，开关应断开。
（2）[2]电路为串联电路，电压表测定值电阻电压，电流从电源正极流出，依次连接滑动变阻器，定值电阻，电流表回到电源的负极，如下图
即错误的2导线。
（3）[3]闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2V，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.2A，由欧姆定律得未知电阻
（4）[4]只闭合开关S1，两电阻串联，电流表的示数为I1，电源电压可表示为
②开关S1、S2都闭合后，只有电阻R0工作，电流表的示数为I2，电源电压为
③根据电源电压相等知道
解得未知电阻Rx的阻值为
