这是一份高中物理人教版 (2019)必修 第三册2 电势差多媒体教学ppt课件，共57页。PPT课件主要包含了电势差，目标体系构建，课前预习反馈，φA－φB，φB－φA，代数法，EpA－EpB，qφA－φB，电势相等的点组成的面，不做功等内容，欢迎下载使用。

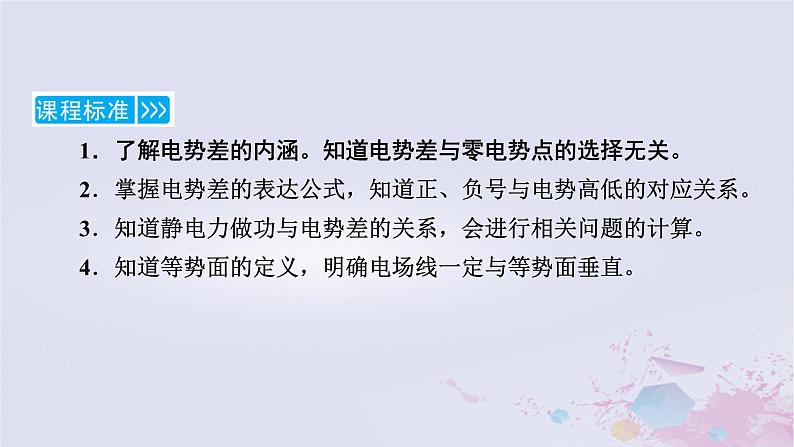

1．了解电势差的内涵。知道电势差与零电势点的选择无关。2．掌握电势差的表达公式，知道正、负号与电势高低的对应关系。3．知道静电力做功与电势差的关系，会进行相关问题的计算。4．知道等势面的定义，明确电场线一定与等势面垂直。

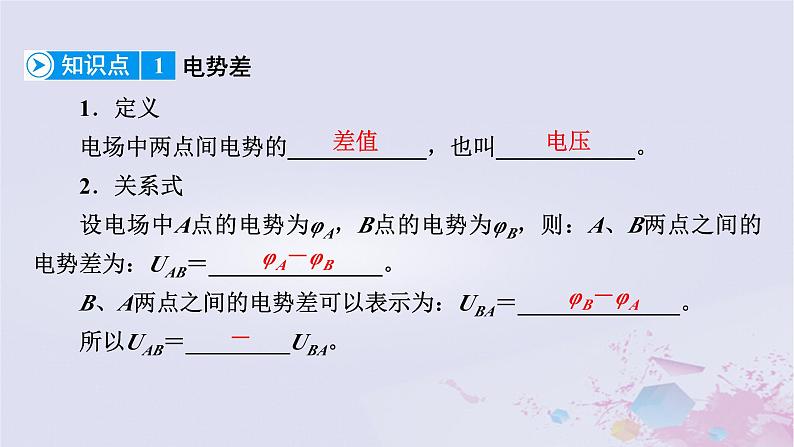

1．定义电场中两点间电势的____________，也叫____________。2．关系式设电场中A点的电势为φA，B点的电势为φB，则：A、B两点之间的电势差为：UAB＝_______________。B、A两点之间的电势差可以表示为：UBA＝______________。所以UAB＝_________UBA。
3．电势差的正负电势差是____________，但有正、负。电势差的正、负表示两点间电势的高低。所以电场中各点间的电势差可依次用_______________相加。『判一判』(1)电场中两点的电势越高，电势差越大。( )(2)UAB>0说明从A到B电势降低。( )(3)电势差有正负值，是矢量。( )
1．关系WAB＝qUAB或UAB＝_________。2．推导WAB＝_________________＝qφA－qφB＝_________________，即WAB＝qUAB。
『判一判』(4)WAB>0说明电荷从A点移到B点的过程中静电力做正功。( )(5)若UAB>0，则电场对电荷q做的功WAB>0。( )(6)公式WAB＝qUAB适用于任何电场，不必考虑静电力的大小和电荷移动的路径，对于静电力是变力时，也同样适用。( )
『选一选』(2023·天津静海一中高二阶段测试)关于电势差的描述，正确的是( )A．电势差与电势一样，是相对量，与零电势点的选取有关B．电势差是标量，没有正值和负值之分C．由于静电力做功跟移动电荷的路径无关，所以电势差也跟移动电荷的路径无关，只跟这两点的位置有关D．A、B两点的电势差是恒定的，不随零电势点的改变而改变，所以UAB＝UBA
解析：在同一电场中，电势差与零电势点的选取无关，与移动电荷的路径也无关，只跟这两点的位置有关，A错误，C正确；电势差是标量，但有正、负值之分，且满足UAB＝ －UBA，B、D错误。故选C。
1．定义在电场中，____________________________________叫作等势面。2．等势面特点(1)等势面上各点电势相等，在等势面上移动电荷电场力_______________。(2)等势面一定跟电场线____________，而且电场线总是由电势较高的等势面指向__________________的等势面。
『判一判』(7)同一等势面上各点的电势和电场强度都相同。( )(8)等势面与电场线一定相互垂直。( )
『想一想』图中是电荷及物体周围的电场线和等势面的分布图，我们会发现图中等势面都不相交。为什么等势面不相交呢？解析：不同等势面电势不相等，若两等势面相交，则在交点处电势就有两个值，这与实际相矛盾，所以两等势面不相交。
要点提炼1.关于电势差的四点说明(1)电场中两点间的电势差，由电场本身决定，与在这两点间移动的电荷的电荷量、静电力做功的大小无关。在确定的电场中，即使不放入电荷，任何两点间的电势差也有确定值。(2)讲到电势差时，必须明确所指的是哪两点的电势差。A、B间的电势差记为UAB，B、A间的电势差记为UBA。
(3)电势差为标量，有正、负之分，电势差的正负表示电场中两点间的电势的高低。(4)电场中两点间的电势差与电势零点的选取无关。
2．电势差与电势的比较
典例剖析 (2023·湖南长沙长郡中学高一下期末)如图所示，在匀强电场中，将电荷量为－6×10－6 C的点电荷从电场中的A点移到B点，静电力做了－2.4×10－5 J的功，再从B点移到C点，静电力做了1.2×10－5 J的功。已知电场的方向与△ABC所在的平面平行。
(1)A、B两点间的电势差UAB和B、C两点间的电势差UBC分别为多少？(2)如果规定B点的电势为0，则A点和C点的电势分别为多少？
答案：(1)4 V －2 V (2)4 V 2 V
(多选)如图所示，平行线代表电场线，但未标明方向，一个带正电、电荷量为10－6 C的微粒在电场中仅受电场力作用，当它从A点运动到B点时动能增加了10－5 J，已知A点的电势为－10 V，则以下判断正确的是( )A．微粒的运动轨迹如图中的虚线1所示B．微粒的运动轨迹如图中的虚线2所示C．B点电势为零D．B点电势为－20 V
静电力做功与电势差的关系
要点提炼1.静电力做功问题的解题方法
2.带电体只在静电力作用下的能量转化规律(1)从动能定理角度考虑，带电体动能的变化量等于静电力对它做的功。(2)从静电力做功与带电体的电势能变化的关系考虑，带电体的电势能的减少量等于静电力对它做的功。(3)从能量守恒角度考虑，带电体动能的增加量等于它的电势能的减少量。
典例剖析 如图所示，一个质子的电荷量e＝1.6×10－19 C，在某一静电场中将质子从A点经C点移到B点，电场力做功8×10－17 J，在质子从B点经D点回到A点的过程中，电场力做功为_______________J。如果A点的电势为零，则B点的电势φB＝__________________ V。
解析：根据题意，将质子从A点经C点移到B点，电场力做功8× 10－17 J，电场力做正功，可知质子从B点经D点回到A点过程中电场力做负功，又因为电场力做功只与初、末位置有关，所以电场力做功为 －8×10－17 J；由WAB＝qUAB，得UAB＝500 V，由UAB＝φA－φB可知，若A点的电势为零，则B点的电势φB＝－500 V。
(2023·广西南宁三中高二开学考试)如果在某电场中将电荷量为5.0×10－4 C的正电荷，仅在电场力作用下由A点移到B点，静电场力做功为2.0×10－3 J，则( )A．电荷在B点的动能比在A点的动能小2.0×10－3 JB．电荷在B点的电势能比在A点的电势能小2.0×10－3 JC．A、B两点间电势差为－4 VD．若在A、B两点间移动一个q＝1.0×10－4 C负电荷，则静电力做功4.0×10－4 J
要点提炼1.等势面的特点(1)在等势面内任意两点间移动电荷，电场力不做功。(2)在空间中两等势面不相交。(3)电场线总是和等势面垂直，且从电势较高的等势面指向电势较低的等势面。
(4)在电场线密集的地方，等差等势面密集；在电场线稀疏的地方，等差等势面稀疏。(5)等势面是为描述电场的性质而假想的面。(6)等势面的分布与零电势点的选取无关。
(1)已知等势面的情况时，可作等势面的垂线来确定电场线，并由“电势降低”的方向确定电场线方向。(2)已知电场线时，可作电场线的垂线来确定等势面，并由“沿电场线方向电势降低”确定等势面的电势高低。
典例剖析 (多选)(2022·北京市中关村中学高二上学期期中)一粒子从A点射入电场，从B点射出，电场的等势面和粒子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不计粒子的重力。下列说法正确的有( )A．粒子带负电荷B．粒子的加速度先不变，后变小C．粒子的速度不断增大D．粒子的电势能先减小，后增大
思路引导：根据电场线与等势面垂直的特点，判断出电场线的大致方向是解决该类问题的关键。解析：根据电场线与等势面垂直并指向电势低的等势面，可大致画出电场线的形状，粒子在静电力的作用下轨迹向下弯曲，根据曲线运动的特点，可以说明静电力指向轨迹内侧，与电场强度方向相反，所以粒子带负电，选项A正确；等势面先是平行等距，后变得稀疏，则电场先是匀强电场，后是非匀强电场，即静电力先不变，后变小，粒子的加速度先不变，后变小，选项B正确；从A到B静电力做负功，所以粒子的速度减小，选项C错误；静电力始终做负功，由功能关系可知，粒子的电势能始终增大，所以选项D错误。
1．静电力做功的多种求解方法
2.应用公式WAB＝qUAB时的两点注意(1)公式WAB＝qUAB适用于任何电场，其中UAB为电场中A、B两点间的电势差，WAB仅是静电力做的功，不包括从A到B移动电荷时，其他力所做的功。(2)WAB、UAB、q均可正可负，WAB取负号表示从A点移动到B点时静电力对电荷做负功，UAB取负号表示φA<φB，q取负号表示试探电荷为负电荷。
如图所示，固定于同一条竖直直线上的A、B是两个等量异种点电荷，电荷量分别为＋Q和－Q，A、B 相距为2d。MN是竖直放置的光滑绝缘细杆，另有一个穿过细杆的带电小球p，质量为m、电荷量为＋q(可视为点电荷，不影响电场的分布)，现将小球p从与点电荷A等高的C点由静止开始释放，小球p向下运动到与C点距离为d的O点时，速度为v。已知MN与AB之间的距离为d，静电力常量为k，重力加速度为g(重力不可以忽略)。求：
(1)C、O间的电势差UCO；(2)O点处的电场强度E的大小；(3)小球p经过与点电荷B等高的D点时的速度大小。
2．在一条电场线上有A、B、C三点，把一个正电荷q＝3×10－6 C，从A点移到B点，电场力做功6×10－6 J，从B点移到C点克服电场力做功7.5×10－6J，在A、B、C三点中，电势最高和最低的点分别是( )A．B点和A点 B．A点和C点C．B点和C点D．C点和B点
3．在电场中有A、B两点，它们的电势分别为φA＝－100 V，φB＝200 V，把电荷量q＝－3.0×10－7 C的电荷从A点移到B点，求静电力做的功。答案：9.0×10－5 J
解析：解法一：用WAB＝－ΔEp计算。电荷在A、B两点的电势能分别为EpA＝qφA＝(－3.0×10－7)× (－100) J＝3.0×10－5 J，EpB＝qφB＝(－3.0×10－7)×200 J＝－6.0×10－5 J。根据WAB＝－ΔEp，电荷从A→B的过程中静电力所做的功WAB＝ －(EpB－EpA)＝9.0×10－5 J。解法二：用WAB＝qUAB计算。电荷从A→B的过程中，静电力做的功WAB＝qUAB＝q(φA－φB)＝(－3.0×10－7)×[(－100)－200] J＝9.0× 10－5 J。
二、等势面4．(多选)(2022·福建漳州一中高二上学期期中)如图所示为某静电场等势面的分布，电荷量为1.6×10－9 C的正电荷从A到B静电力做功W1，从B到C静电力做功W2，从C到D静电力做功W3，若从A直接到D静电力做功W4，则( )A．W1＝3.2×10－8 JB．W2＝1.6×10－8 JC．W3＝3.2×10－8 JD．W4＝－4.8×10－8 J
解析：静电力做功与电荷运动的路径无关，只与电荷的起始位置和终止位置有关。从A到B，静电力对电荷做的功为W1＝qUAB＝q(φA－φB)＝1.6×10－9×(－40＋20) J＝－3.2×10－8 J，选项A错误；同理可得选项B、D正确，C错误。
5．(2023·北京房山一模)一个带电粒子(不计重力)射入一点电荷的电场中，粒子运动的轨迹如图实线abc所示，图中虚线是同心圆弧，表示电场中的等势面，下列判断正确的是( )A．粒子在a点的电势能一定大于在b点的电势能B．粒子在b点的速率一定大于在a点的速率C．粒子在a点和c点的动能相等D．粒子在b点所受的电场力小于在a点所受的电场力
1．了解电势差的内涵。知道电势差与零电势点的选择无关。2．掌握电势差的表达公式，知道正、负号与电势高低的对应关系。3．知道静电力做功与电势差的关系，会进行相关问题的计算。4．知道等势面的定义，明确电场线一定与等势面垂直。
1．定义电场中两点间电势的____________，也叫____________。2．关系式设电场中A点的电势为φA，B点的电势为φB，则：A、B两点之间的电势差为：UAB＝_______________。B、A两点之间的电势差可以表示为：UBA＝______________。所以UAB＝_________UBA。
3．电势差的正负电势差是____________，但有正、负。电势差的正、负表示两点间电势的高低。所以电场中各点间的电势差可依次用_______________相加。『判一判』(1)电场中两点的电势越高，电势差越大。( )(2)UAB>0说明从A到B电势降低。( )(3)电势差有正负值，是矢量。( )
1．关系WAB＝qUAB或UAB＝_________。2．推导WAB＝_________________＝qφA－qφB＝_________________，即WAB＝qUAB。
『判一判』(4)WAB>0说明电荷从A点移到B点的过程中静电力做正功。( )(5)若UAB>0，则电场对电荷q做的功WAB>0。( )(6)公式WAB＝qUAB适用于任何电场，不必考虑静电力的大小和电荷移动的路径，对于静电力是变力时，也同样适用。( )
『选一选』(2023·天津静海一中高二阶段测试)关于电势差的描述，正确的是( )A．电势差与电势一样，是相对量，与零电势点的选取有关B．电势差是标量，没有正值和负值之分C．由于静电力做功跟移动电荷的路径无关，所以电势差也跟移动电荷的路径无关，只跟这两点的位置有关D．A、B两点的电势差是恒定的，不随零电势点的改变而改变，所以UAB＝UBA
解析：在同一电场中，电势差与零电势点的选取无关，与移动电荷的路径也无关，只跟这两点的位置有关，A错误，C正确；电势差是标量，但有正、负值之分，且满足UAB＝ －UBA，B、D错误。故选C。
1．定义在电场中，____________________________________叫作等势面。2．等势面特点(1)等势面上各点电势相等，在等势面上移动电荷电场力_______________。(2)等势面一定跟电场线____________，而且电场线总是由电势较高的等势面指向__________________的等势面。
『判一判』(7)同一等势面上各点的电势和电场强度都相同。( )(8)等势面与电场线一定相互垂直。( )
『想一想』图中是电荷及物体周围的电场线和等势面的分布图，我们会发现图中等势面都不相交。为什么等势面不相交呢？解析：不同等势面电势不相等，若两等势面相交，则在交点处电势就有两个值，这与实际相矛盾，所以两等势面不相交。
要点提炼1.关于电势差的四点说明(1)电场中两点间的电势差，由电场本身决定，与在这两点间移动的电荷的电荷量、静电力做功的大小无关。在确定的电场中，即使不放入电荷，任何两点间的电势差也有确定值。(2)讲到电势差时，必须明确所指的是哪两点的电势差。A、B间的电势差记为UAB，B、A间的电势差记为UBA。
(3)电势差为标量，有正、负之分，电势差的正负表示电场中两点间的电势的高低。(4)电场中两点间的电势差与电势零点的选取无关。
2．电势差与电势的比较
典例剖析 (2023·湖南长沙长郡中学高一下期末)如图所示，在匀强电场中，将电荷量为－6×10－6 C的点电荷从电场中的A点移到B点，静电力做了－2.4×10－5 J的功，再从B点移到C点，静电力做了1.2×10－5 J的功。已知电场的方向与△ABC所在的平面平行。
(1)A、B两点间的电势差UAB和B、C两点间的电势差UBC分别为多少？(2)如果规定B点的电势为0，则A点和C点的电势分别为多少？
答案：(1)4 V －2 V (2)4 V 2 V
(多选)如图所示，平行线代表电场线，但未标明方向，一个带正电、电荷量为10－6 C的微粒在电场中仅受电场力作用，当它从A点运动到B点时动能增加了10－5 J，已知A点的电势为－10 V，则以下判断正确的是( )A．微粒的运动轨迹如图中的虚线1所示B．微粒的运动轨迹如图中的虚线2所示C．B点电势为零D．B点电势为－20 V
静电力做功与电势差的关系
要点提炼1.静电力做功问题的解题方法
2.带电体只在静电力作用下的能量转化规律(1)从动能定理角度考虑，带电体动能的变化量等于静电力对它做的功。(2)从静电力做功与带电体的电势能变化的关系考虑，带电体的电势能的减少量等于静电力对它做的功。(3)从能量守恒角度考虑，带电体动能的增加量等于它的电势能的减少量。
典例剖析 如图所示，一个质子的电荷量e＝1.6×10－19 C，在某一静电场中将质子从A点经C点移到B点，电场力做功8×10－17 J，在质子从B点经D点回到A点的过程中，电场力做功为_______________J。如果A点的电势为零，则B点的电势φB＝__________________ V。
解析：根据题意，将质子从A点经C点移到B点，电场力做功8× 10－17 J，电场力做正功，可知质子从B点经D点回到A点过程中电场力做负功，又因为电场力做功只与初、末位置有关，所以电场力做功为 －8×10－17 J；由WAB＝qUAB，得UAB＝500 V，由UAB＝φA－φB可知，若A点的电势为零，则B点的电势φB＝－500 V。
(2023·广西南宁三中高二开学考试)如果在某电场中将电荷量为5.0×10－4 C的正电荷，仅在电场力作用下由A点移到B点，静电场力做功为2.0×10－3 J，则( )A．电荷在B点的动能比在A点的动能小2.0×10－3 JB．电荷在B点的电势能比在A点的电势能小2.0×10－3 JC．A、B两点间电势差为－4 VD．若在A、B两点间移动一个q＝1.0×10－4 C负电荷，则静电力做功4.0×10－4 J
要点提炼1.等势面的特点(1)在等势面内任意两点间移动电荷，电场力不做功。(2)在空间中两等势面不相交。(3)电场线总是和等势面垂直，且从电势较高的等势面指向电势较低的等势面。
(4)在电场线密集的地方，等差等势面密集；在电场线稀疏的地方，等差等势面稀疏。(5)等势面是为描述电场的性质而假想的面。(6)等势面的分布与零电势点的选取无关。
(1)已知等势面的情况时，可作等势面的垂线来确定电场线，并由“电势降低”的方向确定电场线方向。(2)已知电场线时，可作电场线的垂线来确定等势面，并由“沿电场线方向电势降低”确定等势面的电势高低。
典例剖析 (多选)(2022·北京市中关村中学高二上学期期中)一粒子从A点射入电场，从B点射出，电场的等势面和粒子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不计粒子的重力。下列说法正确的有( )A．粒子带负电荷B．粒子的加速度先不变，后变小C．粒子的速度不断增大D．粒子的电势能先减小，后增大
思路引导：根据电场线与等势面垂直的特点，判断出电场线的大致方向是解决该类问题的关键。解析：根据电场线与等势面垂直并指向电势低的等势面，可大致画出电场线的形状，粒子在静电力的作用下轨迹向下弯曲，根据曲线运动的特点，可以说明静电力指向轨迹内侧，与电场强度方向相反，所以粒子带负电，选项A正确；等势面先是平行等距，后变得稀疏，则电场先是匀强电场，后是非匀强电场，即静电力先不变，后变小，粒子的加速度先不变，后变小，选项B正确；从A到B静电力做负功，所以粒子的速度减小，选项C错误；静电力始终做负功，由功能关系可知，粒子的电势能始终增大，所以选项D错误。
1．静电力做功的多种求解方法
2.应用公式WAB＝qUAB时的两点注意(1)公式WAB＝qUAB适用于任何电场，其中UAB为电场中A、B两点间的电势差，WAB仅是静电力做的功，不包括从A到B移动电荷时，其他力所做的功。(2)WAB、UAB、q均可正可负，WAB取负号表示从A点移动到B点时静电力对电荷做负功，UAB取负号表示φA<φB，q取负号表示试探电荷为负电荷。
如图所示，固定于同一条竖直直线上的A、B是两个等量异种点电荷，电荷量分别为＋Q和－Q，A、B 相距为2d。MN是竖直放置的光滑绝缘细杆，另有一个穿过细杆的带电小球p，质量为m、电荷量为＋q(可视为点电荷，不影响电场的分布)，现将小球p从与点电荷A等高的C点由静止开始释放，小球p向下运动到与C点距离为d的O点时，速度为v。已知MN与AB之间的距离为d，静电力常量为k，重力加速度为g(重力不可以忽略)。求：
(1)C、O间的电势差UCO；(2)O点处的电场强度E的大小；(3)小球p经过与点电荷B等高的D点时的速度大小。
2．在一条电场线上有A、B、C三点，把一个正电荷q＝3×10－6 C，从A点移到B点，电场力做功6×10－6 J，从B点移到C点克服电场力做功7.5×10－6J，在A、B、C三点中，电势最高和最低的点分别是( )A．B点和A点 B．A点和C点C．B点和C点D．C点和B点
3．在电场中有A、B两点，它们的电势分别为φA＝－100 V，φB＝200 V，把电荷量q＝－3.0×10－7 C的电荷从A点移到B点，求静电力做的功。答案：9.0×10－5 J
解析：解法一：用WAB＝－ΔEp计算。电荷在A、B两点的电势能分别为EpA＝qφA＝(－3.0×10－7)× (－100) J＝3.0×10－5 J，EpB＝qφB＝(－3.0×10－7)×200 J＝－6.0×10－5 J。根据WAB＝－ΔEp，电荷从A→B的过程中静电力所做的功WAB＝ －(EpB－EpA)＝9.0×10－5 J。解法二：用WAB＝qUAB计算。电荷从A→B的过程中，静电力做的功WAB＝qUAB＝q(φA－φB)＝(－3.0×10－7)×[(－100)－200] J＝9.0× 10－5 J。
二、等势面4．(多选)(2022·福建漳州一中高二上学期期中)如图所示为某静电场等势面的分布，电荷量为1.6×10－9 C的正电荷从A到B静电力做功W1，从B到C静电力做功W2，从C到D静电力做功W3，若从A直接到D静电力做功W4，则( )A．W1＝3.2×10－8 JB．W2＝1.6×10－8 JC．W3＝3.2×10－8 JD．W4＝－4.8×10－8 J
解析：静电力做功与电荷运动的路径无关，只与电荷的起始位置和终止位置有关。从A到B，静电力对电荷做的功为W1＝qUAB＝q(φA－φB)＝1.6×10－9×(－40＋20) J＝－3.2×10－8 J，选项A错误；同理可得选项B、D正确，C错误。
5．(2023·北京房山一模)一个带电粒子(不计重力)射入一点电荷的电场中，粒子运动的轨迹如图实线abc所示，图中虚线是同心圆弧，表示电场中的等势面，下列判断正确的是( )A．粒子在a点的电势能一定大于在b点的电势能B．粒子在b点的速率一定大于在a点的速率C．粒子在a点和c点的动能相等D．粒子在b点所受的电场力小于在a点所受的电场力
