广东省珠海市香洲区珠海市第九中学2023-2024学年九年级上学期11月期中物理试题
展开
这是一份广东省珠海市香洲区珠海市第九中学2023-2024学年九年级上学期11月期中物理试题，共13页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

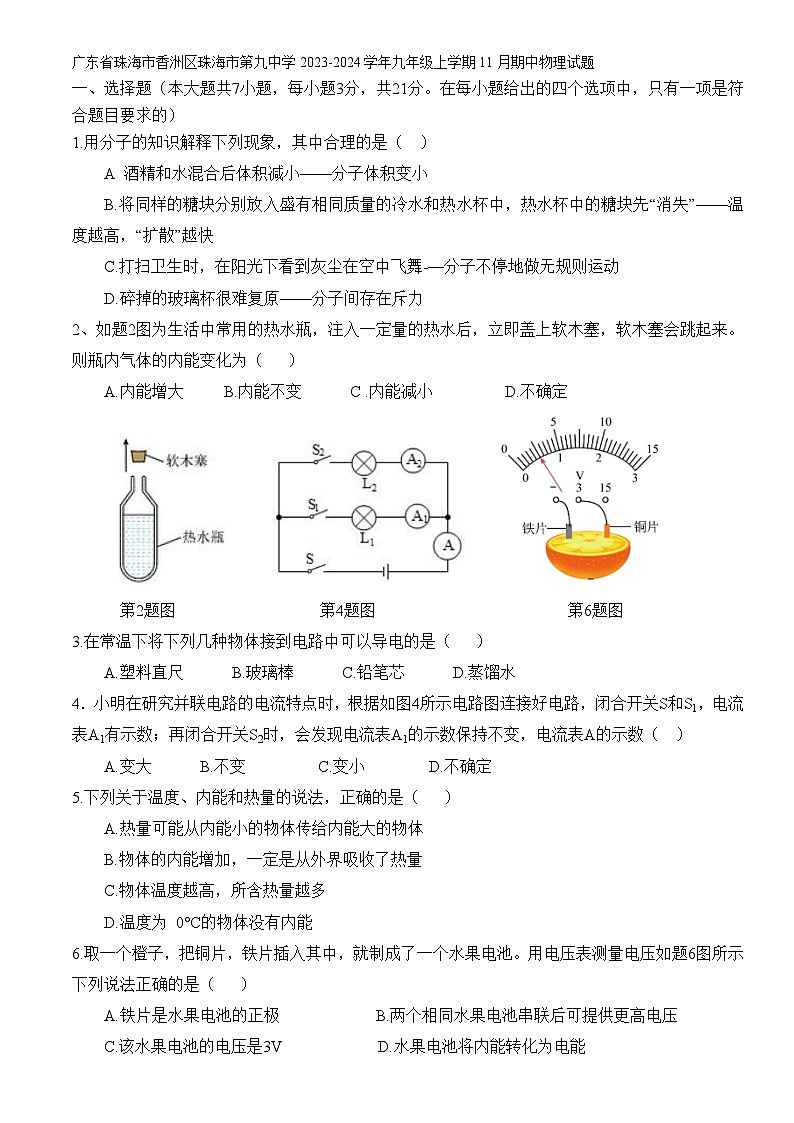

1.用分子的知识解释下列现象，其中合理的是（ ）
A 酒精和水混合后体积减小——分子体积变小
B.将同样的糖块分别放入盛有相同质量的冷水和热水杯中，热水杯中的糖块先“消失”——温度越高，“扩散”越快
C.打扫卫生时，在阳光下看到灰尘在空中飞舞-—分子不停地做无规则运动
D.碎掉的玻璃杯很难复原——分子间存在斥力
2、如题2图为生活中常用的热水瓶，注入一定量的热水后，立即盖上软木塞，软木塞会跳起来。则瓶内气体的内能变化为（ ）
A.内能增大 B.内能不变 C .内能减小 D.不确定
第2题图 第4题图 第6题图
3.在常温下将下列几种物体接到电路中可以导电的是（ ）
A.塑料直尺 B.玻璃棒 C.铅笔芯 D.蒸馏水
4．小明在研究并联电路的电流特点时，根据如图4所示电路图连接好电路，闭合开关S和S1，电流表A1有示数；再闭合开关S2时，会发现电流表A1的示数保持不变，电流表A的示数（ ）
A.变大 B.不变 C.变小 D.不确定
5.下列关于温度、内能和热量的说法，正确的是（ ）
A.热量可能从内能小的物体传给内能大的物体
B.物体的内能增加，一定是从外界吸收了热量
C.物体温度越高，所含热量越多
D.温度为 0°C的物体没有内能
6.取一个橙子，把铜片，铁片插入其中，就制成了一个水果电池。用电压表测量电压如题6图所示
下列说法正确的是（ ）
A.铁片是水果电池的正极 B.两个相同水果电池串联后可提供更高电压
C.该水果电池的电压是3V D.水果电池将内能转化为电能

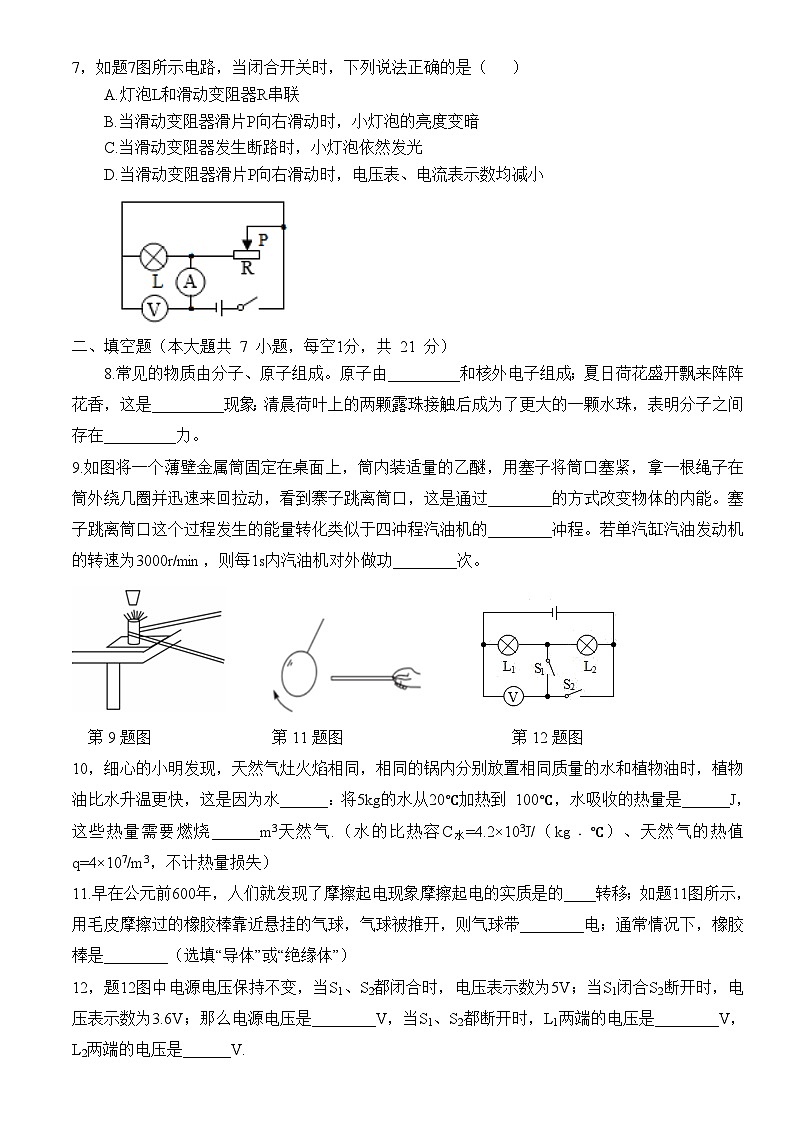

7，如题7图所示电路，当闭合开关时，下列说法正确的是（ ）
A.灯泡L和滑动变阻器R串联
B.当滑动变阻器滑片P向右滑动时，小灯泡的亮度变暗
C.当滑动变阻器发生断路时，小灯泡依然发光
D.当滑动变阻器滑片P向右滑动时，电压表、电流表示数均减小
二、填空题（本大題共 7 小题，每空1分，共 21 分）
8.常见的物质由分子、原子组成。原子由_________和核外电子组成；夏日荷花盛开飘来阵阵花香，这是_________现象：清晨荷叶上的两颗露珠接触后成为了更大的一颗水珠，表明分子之间存在_________力。
9.如图将一个薄壁金属筒固定在桌面上，筒内装适量的乙醚，用塞子将筒口塞紧，拿一根绳子在筒外绕几圈并迅速来回拉动，看到寨子跳离筒口，这是通过________的方式改变物体的内能。塞子跳离筒口这个过程发生的能量转化类似于四冲程汽油机的________冲程。若单汽缸汽油发动机的转速为3000r/min，则每1s内汽油机对外做功________次。
第9题图 第11题图 第12题图
10，细心的小明发现，天然气灶火焰相同，相同的锅内分别放置相同质量的水和植物油时，植物油比水升温更快，这是因为水______：将5kg的水从20℃加热到 100℃，水吸收的热量是______J，这些热量需要燃烧______m3天然气.（水的比热容C水=4.2×103J/（kg﹒℃）、天然气的热值q=4×107/m3，不计热量损失）
11.早在公元前600年，人们就发现了摩擦起电现象摩擦起电的实质是的____转移；如题11图所示，用毛皮摩擦过的橡胶棒靠近悬挂的气球，气球被推开，则气球带________电；通常情况下，橡胶棒是________（选填“导体”或“绝缘体”）
12，题12图中电源电压保持不变，当S1、S2都闭合时，电压表示数为5V；当S1闭合S2断开时，电压表示数为3.6V；那么电源电压是________V，当S1、S2都断开时，L1两端的电压是________V，
L2两端的电压是______V.

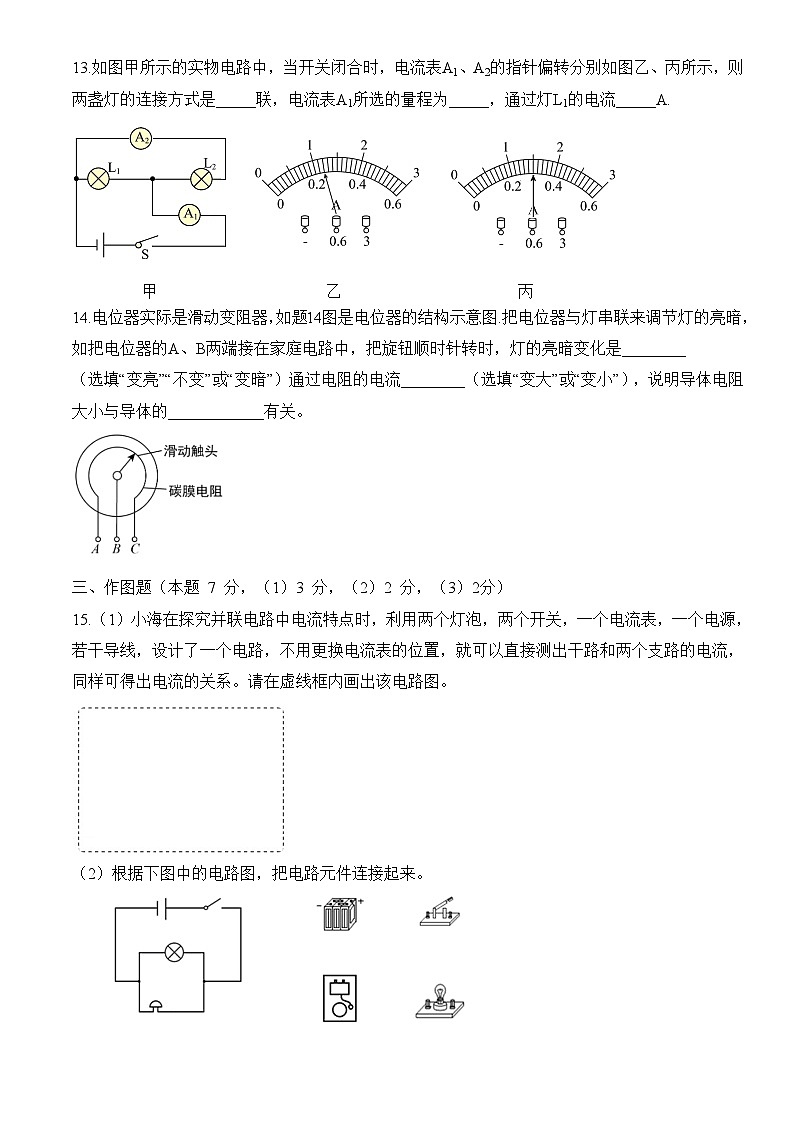

13.如图甲所示的实物电路中，当开关闭合时，电流表A1、A2的指针偏转分别如图乙、丙所示，则两盏灯的连接方式是_____联，电流表A1所选的量程为_____，通过灯L1的电流_____A.
甲 乙 丙
14.电位器实际是滑动变阻器，如题14图是电位器的结构示意图.把电位器与灯串联来调节灯的亮暗，如把电位器的A、B两端接在家庭电路中，把旋钮顺时针转时，灯的亮暗变化是________
（选填“变亮”“不变”或“变暗”）通过电阻的电流________（选填“变大”或“变小”），说明导体电阻大小与导体的____________有关。
三、作图题（本题 7 分，（1）3 分，（2）2 分，（3）2分）
15.（1）小海在探究并联电路中电流特点时，利用两个灯泡，两个开关，一个电流表，一个电源，若干导线，设计了一个电路，不用更换电流表的位置，就可以直接测出干路和两个支路的电流，同样可得出电流的关系。请在虚线框内画出该电路图。
（2）根据下图中的电路图，把电路元件连接起来。
（3）图所示的电路中，请用笔画线代替导线使电路完整。要求：①电压表测小灯泡两端电压：
②闭合开关S，向左移动滑动变阻器的滑片P时，小灯变亮。
四、实验题（本大题共3小题，第16小题7分，第17小题8分，第18小题5分，共20分.）
16.如题16图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，烧杯内的液体质量和初温也相同。
（1）比较不同燃料的热值，应选择______两图进行实验，实验时要观察____________比较两种燃料的热值大小；比较不同物质的比热容，应选择_______两图进行实验，实验通过____________
反映物体吸热的多少。
（2）比较不同物质的比热容，选用上图合适装置加热相同一段时间后，绘制出温度～时间图像（如上图戊），由图像可看出液体a的比热容______（选填“大于”、“小于”或“等于”）液体b的比热容。
（3）这种方法测出的热值比“标准值”______（选填“偏大”“偏小”或“一样”）。理由是____________
17.在“探究串、并联电路中电压的规律”实验中
（1）为了探究串联电路的电压规律，小桃设计了图17一甲所示的电路，在连接电路时，开关要_____。
（2）小桃用电压表测量AB间的电压时，闭合开关，电压表示数如图17一乙所示，为了使实验结果更精确、接下米她应该：断开开关，____（填字母）。
A.减小电源电压 B.换一个量程更大的电压表 C.换用电压表的小量程
（3）调整后，再次闭合开关，电压表的示数如图17-丙所示，此时AB两点间的电压为____V,接着，再测出BC、AC间的电压并记录在表格中。分析实验数据得出结论：串联电路中，________
（用 UAB、UBC 和UAC表示）。
（4）实验中，应选择规格_____（选填“相同”或“不同”）的小灯泡进行多次实验，目的是_____
A.取平均值减小误差 B.寻找普遍规律
（5）在“探究并联电路中电压的规律”实验中：小桃连接了如图17-丁所示的部分电路，此时闭合开关，灯L1、L2的发光情况是______（选填“亮”或“不亮”），电压表______（选填“有”或“无”）示数。请用笔画线代替导线在图中增加一条导线，使电路连接完整（导线不能交叉）。
丁
连好电路，闭合开关S，小桃发现灯L1的亮度大于灯L2，则灯L1两端的电压_____（选填“大于”“小于”或“等于”）灯L2两端的电压。
18·学习了电学知识后，小明对影响电阻大小的因素进行了探究，他组装的实验电路如题18图所示，a、b、c、d为四段不同规格的电阻丝，电阻丝的参数如题18表。请回答下列问题：
题18图 题18表
（1）观察实验电路可知，本实验是通过比较________来比较导体电阻大小的；
（2）选用电阻丝a、b分别接入电路中，是为了探究导体电阻大小跟导体的________是否有关：
（3）要探究导体电阻大小跟导体的横截面积是否有关，应选用电阻丝____（填编号）接入电路中：
（4）除了上述影响导体电阻大小的因素外，导体电阻还可能跟导体________和温度有关；
（5）该探究实验中应用的实验方法有____________（多选，选填字母）
A.等效替代法 B.转换法 C.放大法 D.控制变量法
五、计算题（本大题共2小题，第19小题6分，第20小题7分，共13分）
19，小明家的太阳能热水器，水箱装满时，水的质量为200kg.小明进行了一次观察活动：早上他给太阳能热水器送满水，“温度传感器”显示水箱内水的温度为20℃，中午时“温度传感器”显示水箱中水温为 70℃。请求解下列问题：
（1）该过程中，水吸收的热量。【水的比热容是4.2×103J/（kg﹒℃）】
（2）如果水吸收的这些热量由效率为 40%煤气灶燃烧煤气提供，则需要燃烧多少煤气。（煤气的热值q=4.2×107J/kg）
20．如图所示，闭合开关后，电流表的示数为0.5A，电压表V1的示数为6V，电压表 V2的示数为2V。求：
通过灯L1的电流；
（2）灯L2两端的电压；
（3）灯L1两端的电压。
六、综合能力题（本大题共3小题，每题题各6分，共18分）
21.阅读短文，回答问题。
冬奥会上的“中国智慧”
2022年2月4日至20日第24届冬奥会在中国北京成功举办，本届冬奥会以绿色、科技、自主、创新等特色凸显了“中国智慧”。在新能源材料方面，我国自主开发出的硫化镉发电玻璃，不仅具有建筑材料的特性，而且能够发电，有弱光性能好、抗衰减等特点，是适用于光伏建筑一体化的新型绿色环保建筑材料。“发电玻璃”之所以能发电是因为在玻璃表面，涂抹了一层硫化镉，具有了光电转化的功能。在智慧场馆方面，国家体育馆启用了地磁导航、电子围栏，实现场馆室内高精度导航。其中，地磁导航是一种无源自主导航技术，由于地球上任意一点，都有唯一的磁场大小和方向与之对应，并且与该点的三维地理坐标相匹配，通过不同地域的地球磁场数据确定位置，使它具有“向导”功能。地磁导航不像卫星导航那样需要依赖外界设备传输电磁信号，具有较强的抗干扰和生存能力。借助这一服务系统，观众可自主导航找到座位；而管理人员也可实时获取场馆内人员位置信息。
如图甲是北京2022年冬奥会的吉祥物和火炬，火炬的名称叫做“飞扬”，“飞扬”火炬采用氢作为燃料。该火炬外壳由碳纤维复合材料制造而成，不仅具有“轻、固、美”的特点，而且在1000℃的温度下不会起泡、开裂。在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英（如图乙），摄像机拍下来这唯美的一幕。
（1）硫化镉发电玻璃实现了_______能向_______能的转换；火炬采用氢作为燃料，是由于氢的
_______（比热容/热值）大。
（2）地磁导航_______（需要/不需要）依赖外界设备传输信号。
（3）以下特性与北京冬奥会火炬所用材料无关的是_______
A.密度小 B.硬度大 C.耐高温 D.导电性好
（4）据悉，冬奥会开幕式上演员挥动的发光杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果__________。
22.（6 分）阅读短文，回答问题。
汽油发动机是以汽油作为燃料，最终转化成机械能的发动机。汽油机的特点是转速高、结构简单、质量轻、造价低廉、运转平稳、使用维修方便。汽油机在汽车上，特别是小型汽车上大量使用。市场上汽油机的热效率普遍在 35%左右，达到40%的少之又少。现在最先进的汽油机，采用了无火花塞的HCCI，也就是均质压燃燃烧技术，压缩比达到了 18：1，热效率高达 50%，综合油耗仅 3.3 L/100 km。
（1）汽油与空气的混合物在汽油机内燃烧，这是把燃料的化学能转化为______，再转化为汽车的______。
（2）如图 22 是汽油机的四个冲程，其中，把机械能转化为内能的是______图，不是靠曲轴惯性完成的是______图。（均选填“甲”“乙”“丙”或“丁”）
（3）汽油机的冷却液体一般呈蓝色，这些液体是由水和汽车专用冷却液混合而成的。这是利用了水的比热容大的特点，在水中加入专用冷却液可以降低水的______（选填“凝固点”或“沸点”）。
现在使用最先进汽油机的汽车理想情况下油耗仅为3.3L/100 km，在相同条件下使用热效率（热效率是指发动机获得的机械能w与燃料完全燃烧产生的内能Q放之比）为40%的发动机，汽车的油耗最少为______L/100 km.
23.阅读短文。
第四代电光源——LED 光源
如图甲是时下较为流行的 LED 手电筒和 LED 吸顶灯，它的主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成，具有光效高、耗电少，寿命长、易控制、免维护、安全环保等优点，是继白炽灯、卤素灯和节能荧光灯后新兴的第四代电光源，足极具发展前途的新光源。LED的发光原理与白炽灯先发热后发光的原理截然不同，是直接把电能转换成光能的器件，因而其发光效率较高，是新一代固体冷光源，将逐步取代传统光源，图乙是LED的元件实物及符号由于二极管具有单向导电性，使用时必须将它的正极与电源正极相连，二极管才能处于导通状态，否则处于截止状态，利用图丙所示电路可以研究发光二极管的工作特性：把一个正常工作时电压为3V的LED接入电源电压恒为 3.25V 的电路，闭合开关 S，LED即处于导通状态，调节变阻器滑片，改变LED两端的电压和电路中电流，记录多组电压、电流数据，可以得到电压表与电流表示数关系，如丁所示。回答下列问题：
（1）LED 灯主要由_____（导体/半导体/超导体）材料制成；它之所以节能，被称为冷光源，是因为它消耗相同电能时产生的内能较白炽灯. _____（多/少）：
（2）如图戊是白炽灯与LED灯正常工作时，将电能转化为光能和内能的比例饼状图，LED灯的发光效率为_____。
（3）在图丙中，闭合S，调节滑动变阻器，使LED正常发光；断开S，改变LED的正负极后再闭合S，LED_____（能/不能）发光；此时电压表的示数为_____V，电流表的示数为_____A.
参考答案
一、选择题（本大题共7小题，每小题3分，共21分。在每小题给出的四个选项中，只有一项是符合题目要求的）
二、填空题（本大題共 7 小题，每空1分，共 21 分）
8. 原子； 扩散； 引
9. 做功；做功 ；25
10. 比热容大； 1.68×106 ； 0.042
11. 电子 ； 正 ； 负
12. 5 ； 3.6 ； 1.4
13. 并 ； 0～3A ；0.9A
14. 变暗 ； 长度
三、作图题（本题 7 分，（1）3 分，（2）2 分，（3）2分）
15.（1）如图所示：
（2）如图所示：
（3）如图所示：
四、实验题（本大题共3小题，第16小题7分，第17小题8分，第18小题5分，共20分.）
16. （1） 甲、乙；温度计升高的度数；甲、丙；加热时间
（2）小于
（3）偏小；酒精未完全燃烧及热量散失，导致吸收的热量小于放出的热量
17. （1）断开
（2）C
（3）UAC = UAB + UBC
（4）不同 B
（5）不亮 ； 有 ； 如下图 ； 等于
18·（1）电流表示数；
（2）材料；
（3）a、c；
（4）长度；
（5）B；D
五、计算题（本大题共2小题，第19小题6分，第20小题7分，共13分）
19. 解：（1）水吸收的热量：
（2）由题意可得：
至少需要燃烧煤气的质量：
答：（1）水吸收的热量为4.2 ×107J；
（2）至少需要燃烧2.5kg煤气。
20．解：（1）由电路图可知，两灯泡串联，已知闭合开关后，电流表的示数为0.5A，
串联电路中电流处处相等，则通过L1的电流为0.5A；
（2）电压表V2测L2两端的电压，已知电压表V2的示数为2V，
则L2两端电压U2=2V；
（3）由图可知，电压表V1测电源的电压，已知电压表V1的示数为6v，
即电源电压U =6V，串联电路中总电压等于各分电压之和，
则L1两端电压U1 =U- U2 = 6V-2V = 4V。
答：（1）通过L1的电流为0.5A；
（2）L2两端电压为2 V；
（3）L1两端电压为4V。
六、综合能力题（本大题共3小题，每题题各6分，共18分）
21. （1）光；电；热值；
（2）不需要；
（3）D，
（4）D.
22. （1）内；机械；
（2）甲；丁；
（3）比热容；凝固点 ； 4.125
23. （1）半导体 少
（2）高
（3）不能 3.25 0UAB /V
UBC /V
UAC /V
1.8
4.4
1
2
3
4
5
6
7
B
C
C
A
A
B
