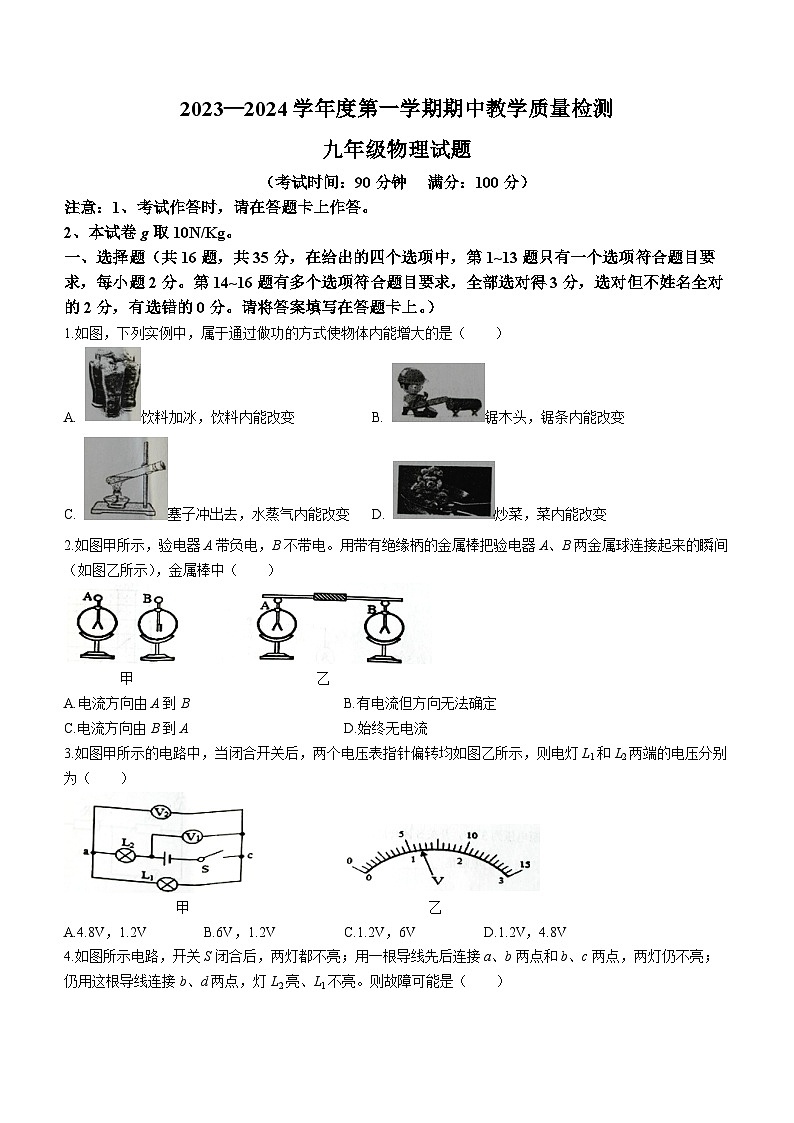

广西壮族自治区北海市合浦县2023-2024学年九年级上学期期中物理试题

这是一份广西壮族自治区北海市合浦县2023-2024学年九年级上学期期中物理试题，共9页。试卷主要包含了考试作答时，请在答题卡上作答，本试卷g取10N/Kg等内容，欢迎下载使用。

（考试时间：90分钟满分：100分）
注意：1、考试作答时，请在答题卡上作答。
2、本试卷g取10N/Kg。
一、选择题（共16题，共35分，在给出的四个选项中，第1~13题只有一个选项符合题目要求，每小题2分。第14~16题有多个选项符合题目要求，全部选对得3分，选对但不姓名全对的2分，有选错的0分。请将答案填写在答题卡上。）
1.如图，下列实例中，属于通过做功的方式使物体内能增大的是（ ）
A. 饮料加冰，饮料内能改变B. 锯木头，锯条内能改变
C. 塞子冲出去，水蒸气内能改变D. 炒菜，菜内能改变
2.如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（ ）
甲乙
A.电流方向由A到BB.有电流但方向无法确定
C.电流方向由B到AD.始终无电流
3.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（ ）
甲乙
，1.2VB.6V，1.2V，6V，4.8V
4.如图所示电路，开关S闭合后，两灯都不亮；用一根导线先后连接a、b两点和b、c两点，两灯仍不亮；仍用这根导线连接b、d两点，灯L2亮、L1不亮。则故障可能是（ ）
A.灯L1开路B.灯L1短路
C.灯L2开路D.开关S的接线柱处断开
5.“二十四扫房子”是过年的传统民俗，寓意辞旧迎新、新岁启航。小明用干绸布擦过穿衣镜后发现镜面上粘上了细小的灰尘。下列对此现象说法正确的是（ ）
A.干绸布与穿衣镜摩擦的过程中创造了电荷
B.镜面上粘上了细小的灰尘主要是因为带电体可以吸引轻小物体
C.用摩擦的方法使镜面分子发生转移而带电
D.干绸布与镜面带的是同种电荷
6.如图所示的用电器都正常工作时，电流最小的是（ ）
A. 电扇B. 计算器
C. 便携式收音机D. 电饭锅
7.关于如图所示的四个情景，下列说法正确的是（ ）
A.甲图中两个底面削平的铅块紧压在一起后能吊住重物，主要是由于大气压强的存在
B.乙图中试管内的水沸腾后，水蒸气将软木塞推出，表明机械能可以转化为内能
C.丙图中红墨水在热水中比在冷水中扩散快，说明分子做无规则运动的剧烈程度与温度有关
D.丁图中活塞向下运动，这是内燃机的压缩冲程

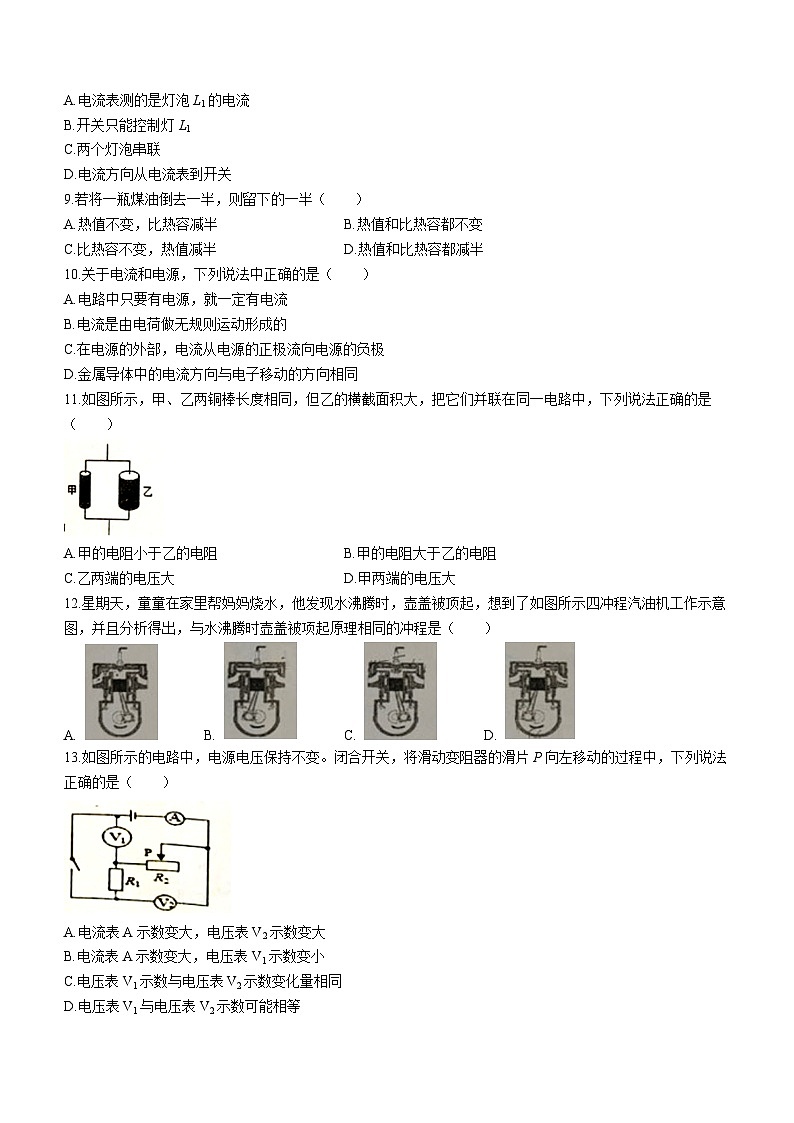

8.如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A.电流表测的是灯泡L1的电流
B.开关只能控制灯L1
C.两个灯泡串联
D.电流方向从电流表到开关
9.若将一瓶煤油倒去一半，则留下的一半（ ）
A.热值不变，比热容减半B.热值和比热容都不变
C.比热容不变，热值减半D.热值和比热容都减半
10.关于电流和电源，下列说法中正确的是（ ）
A.电路中只要有电源，就一定有电流
B.电流是由电荷做无规则运动形成的
C.在电源的外部，电流从电源的正极流向电源的负极
D.金属导体中的电流方向与电子移动的方向相同
11.如图所示，甲、乙两铜棒长度相同，但乙的横截面积大，把它们并联在同一电路中，下列说法正确的是（ ）
A.甲的电阻小于乙的电阻B.甲的电阻大于乙的电阻
C.乙两端的电压大D.甲两端的电压大
12.星期天，童童在家里帮妈妈烧水，他发现水沸腾时，壶盖被顶起，想到了如图所示四冲程汽油机工作示意图，并且分析得出，与水沸腾时壶盖被项起原理相同的冲程是（ ）
A. B. C. D.
13.如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（ ）
A.电流表A示数变大，电压表V2示数变大
B.电流表A示数变大，电压表V1示数变小
C.电压表V1示数与电压表V2示数变化量相同
D.电压表V1与电压表V2示数可能相等
（多选）14.关于如图所示的情景，下列说法中不正确的是（ ）
甲乙丙丁
A.甲图：注射器中的液体很难被压缩，说明液体分子之间没有间隙
B.乙图：用手捏海绵，海绵的体积变小了，不能说明分子间有间隙
C.丙图：雪花飞扬，这说明分子在做无规则运动
D.丁图：做“墨水滴入水中”的扩散实验时，水的温度越高墨水扩散越快
（多选）15.关于公式，下列说法正确的是（ ）
A.导体两端的电压为0时，导体的电阻一定为0
B.导体的电阻由它两端的电压和通过它的电流决定
C.导体的电阻等于导体两端的电压跟通过它的电流的比值
D.导体的电阻一定时，通过导体的电流跟它两端的电压成正比
（多选）16.如图甲所示电路，电源两端电压保持不变，R0为定值电阻，Rp为滑动变阻器。闭合开关S，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，下列说法正确的是（ ）
A.电源两端电压为5V
B.滑动变阻器的最大阻值为50Ω
C.定值电阻R0的阻值是100Ω
D.当滑动变阻器的滑片P移至中点时，电流表的示数是0.3A
二、思考与表达（填空，共12分，每空1分。请将答案填写在答题卡上，不要求写出计算过程。）
17.在如图所示的电路中，电源电压为3.0V，开关S闭合后，电流表和电压表的读数分别是0.1A和2.0V，则R2的电阻是 Ω。
18.某台汽油机飞轮的转速为1800r/min，在1s内，汽油机完成了 个工作循环。如果汽油机在一段时间内消耗了500g汽油，若这些汽油完全燃烧，可放出热量 J。（q汽油=4.6×107J/kg）
19.如图所示，电阻R1=8Ω，当滑动变阻器的滑片在中央位置时，电流表的示数为0.5A，则电压表的示数为
V，若把滑片向左移动时，电流表的示数将 ，电压表的示数将 （填“变大”，“变小”或“不变”）
20.如图所示，这是我国古老的医疗技法—刮痧，当刮痧板在身体上刮动时，身体会感觉到热，这是通过
方式增加身体的内能；刮痧时要在皮肤上涂一些药油，当体表温度升高后，药油渗入人体的速度加快，这说明分子的热运动与物体的 有关。
21.如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，能与毛皮摩擦过的橡胶棒相互排斥，这说明干毛巾带
电。
22.如图甲所示的电路中，电灯L1的电阻为10Ω，开关闭合后 eq \\ac(○,V1)、 eq \\ac(○,V2)的示数分别如图乙所示，则L1两端的电压为 V，通过L1的电流为 A。
甲乙
三、作图题（每小题各2分，共4分，请将答案画在答题卡上。）
23.（1）用两个相同的加热器同时给质量和初温均相同的物质A和水加热，A的温度随时间变化的关系图像如图所示。若A物质的比热容是水的一半，不计热损失，请在图中画出给水加热20min温度随时间变化的关系图像。
（2）请根据图中所示的实物图，在虚线框中画出对应的电路图。
四、实验与探究（24题6分，25题6分，26题5分，27题5分，共22分。请将答案填写在答题卡上。）
24.如图，甲、乙、丙三图中的装置完全相同。燃料的质量、烧杯内液体质量和初温也相同。
甲乙丙丁
（1）比较不同物质吸热升温的特点：
①应选择 两图进行实验；还需要的测量器材为 ；
②不同物质吸热的多少是通过 （选填“温度计示数”或“加热时间”）来反映的；
③如图丁，若液体B的比热容是2.1×103J/（kg•℃），液体A的比热容是 J/（kg•℃）。
（2）比较不同燃料的热值，应选择 两图进行实验，燃料完全燃烧放出的热量，是通过 来反映的（选填“温度计上升示数”或“加热时间”）。
25.如图所示，是探究带电物体间的相互作用实验的示意图。
（1）用丝绸摩擦过的两根有机玻璃棒所带的是 （选填“同种”或“不同”）电荷，将两根带有电荷的有机玻璃棒相互靠近，观察到的现象是 。
（2）用毛皮摩擦过的两根硬橡胶棒所带的是 （选填“同种”或“不同”）电荷，将两根带有电荷的硬橡胶棒相互靠近，观察到的现象是 。
（3）将用丝绸摩擦过的有机玻璃，靠近用毛皮摩擦过的硬橡胶棒，观察到的现象是 。实验表明，丝绸摩擦过的有机玻璃棒与用毛皮摩擦过的硬橡胶棒，所带的是 （选填“同种”或“不同”）性质的电荷。
26.如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是 ；除此之外本实验还用到了 法。
（2）选用 两根导线分别接入电路中进行实验，为了探究电阻大小跟导体的长度有关。
（3）选用a、b两根导线分别接入电路中进行实验。是为了探究电阻大小跟导体的 有关。
（4）除了本实验探究的以外，电阻大小还跟导体的 有关。
27.如图甲是小明测量标有“2.5V”的小灯泡电阻的电路图。
甲乙丙
（1）在连接电路的过程中开关应断开，滑动变阻器的滑片应位于最 端（填左或右）。
（2）在实验过程中，调节滑动变阻器，使小灯泡正常工作，此时电流表的示数如图乙则小灯泡此时的电阻是
Ω（结果保留一位小数）
（3）小明认为，应该多次测量不同电压下小灯泡的电阻，求出平均值才更精确，你认为他的观点是否合理
（填是或否）；
（4）小明又想测某未知电阻Rx的阻值，设计了如图丙所示的电路（R0为已知阻值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式。实验步骤如下：
A.按照丙图连接电路；
B.闭合S、S1，记录电流表示数为I1；
C. ，记录电流表示数为I2；
D.利用测得数据写出待测电阻Rx的表达式Rx= 。
五、综合应用（共27分。28题8分，29题9分，30题10分。将解答过程填写在答题卡上。）
28.有朋自远方来，烧一壶热水，拈几许茶叶，置于瓷制器皿中，沸水冲泡，这是山东人独有的待客之道。如果用酒精炉烧水，将质量为2kg，温度为10℃的水加热至100℃（1个标准大气压下），需完全燃烧42g酒精，已知c水=4.2×103J/（kg•℃），q酒精=3.0×107J/kg。
求：（1）此过程中水吸收的热量是多少？
（2）42g酒精完全燃烧放出的热量？
（3）酒精炉烧水的效率是多少？
29.如图甲所示，电源电压保持不变，R1=10Ω。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中的线段AB表示。求：
甲乙
（1）电源电压？
（2）滑动变阻器R2的最大阻值？
30.如图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作，两电流表的指针都指在同一位置，示数如图所示.（电源电压保持不变）求：
（1）电源电压U是多少？
（2）通过定值电阻R2的电流是多少？
（3）现用一个未知阻值的定值电阻Rx替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断Rx替换的是电阻R1还是R1。
（4）此时替换后电流表示数减少了0.6A，求未知电阻Rx的阻值。
