人教版九年级物理全一册 第十六章 电压 电阻（真题精选）（原卷版+解析版）

这是一份人教版九年级物理全一册 第十六章 电压 电阻（真题精选）（原卷版+解析版），文件包含人教版九年级物理全一册第十六章电压电阻真题精选原卷版docx、人教版九年级物理全一册第十六章电压电阻真题精选解析版docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。

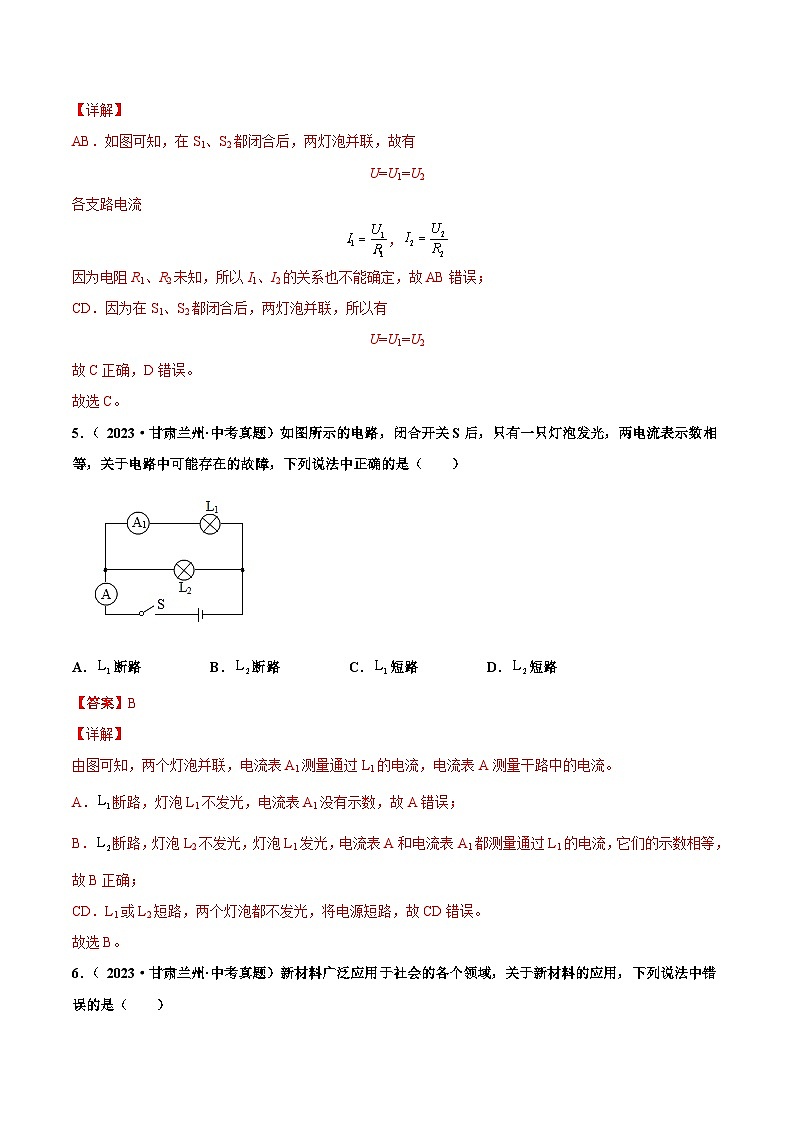

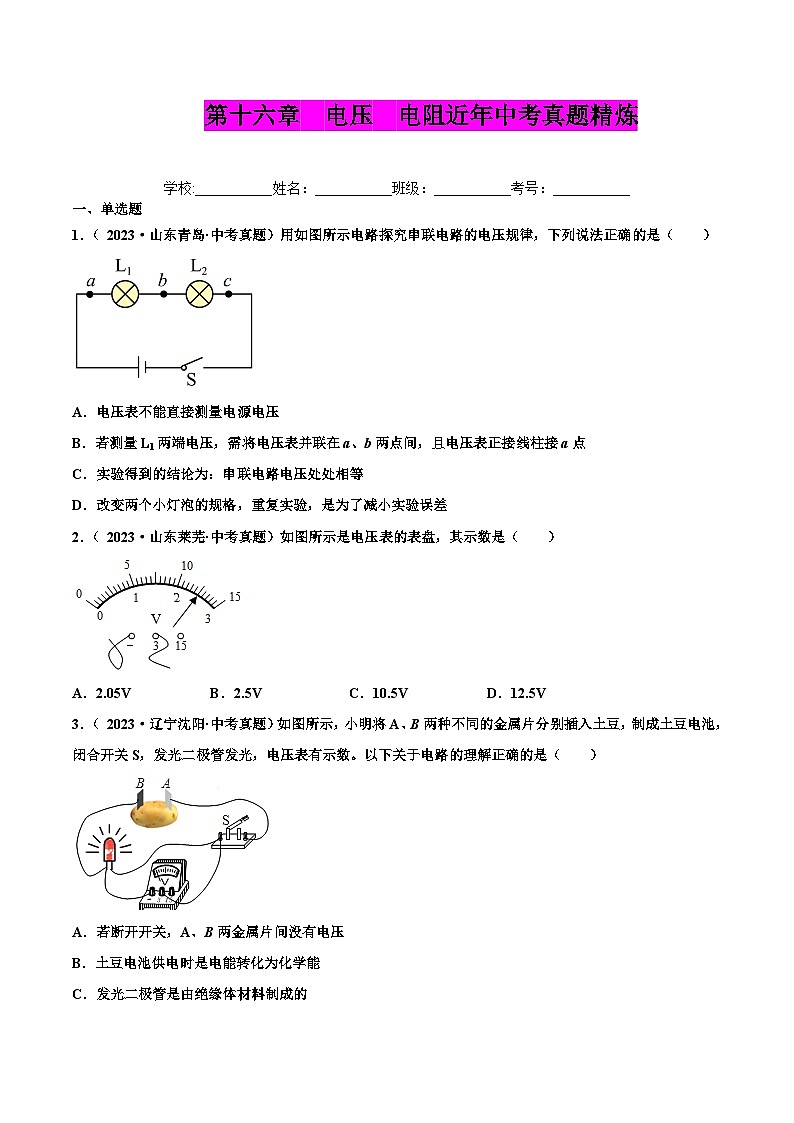

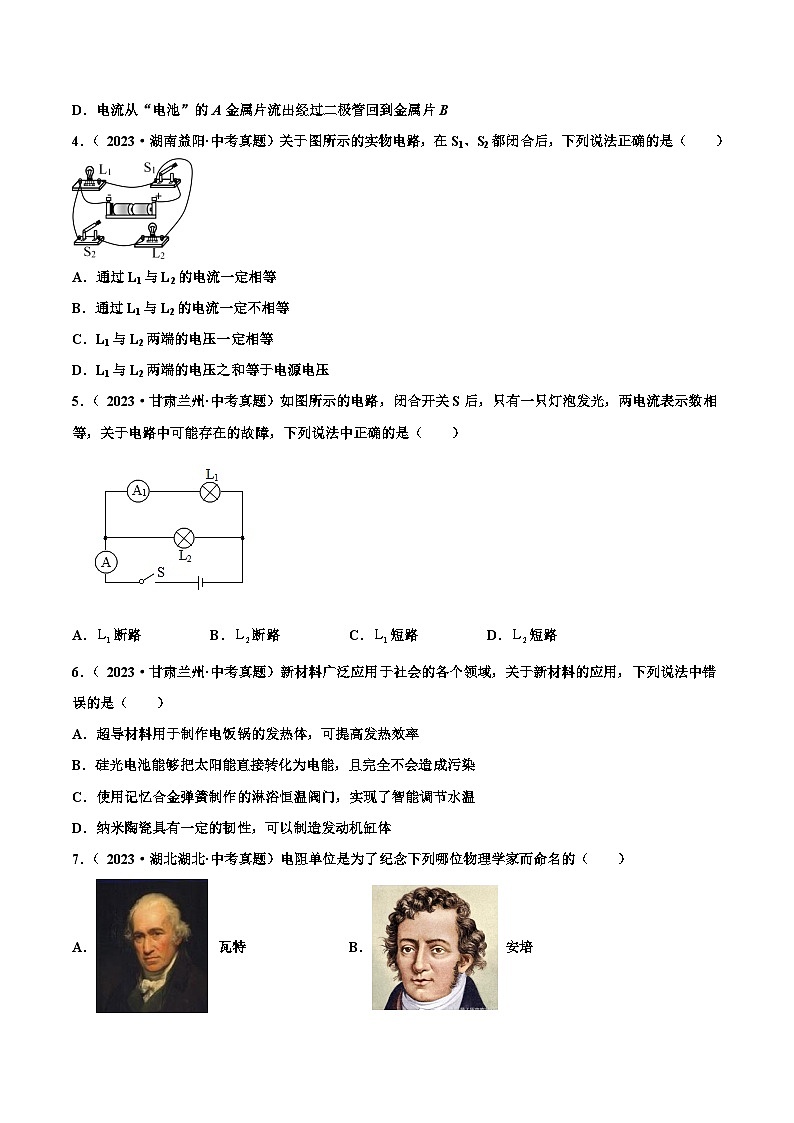

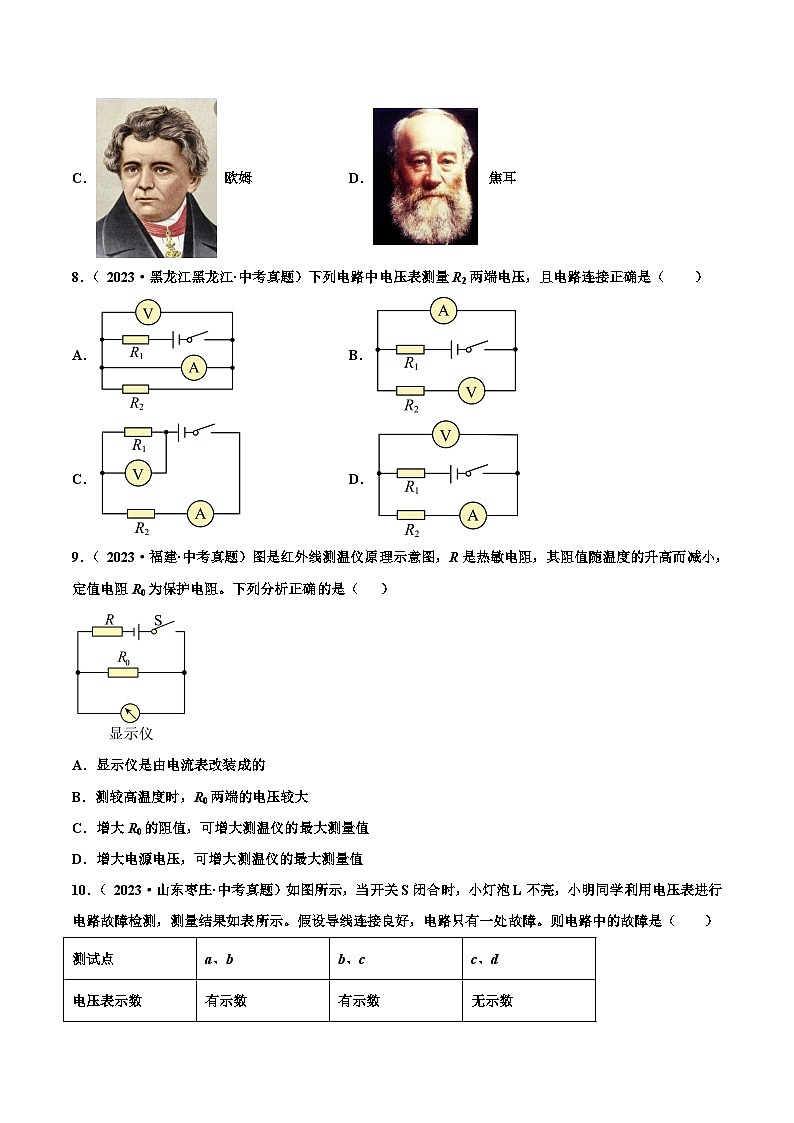

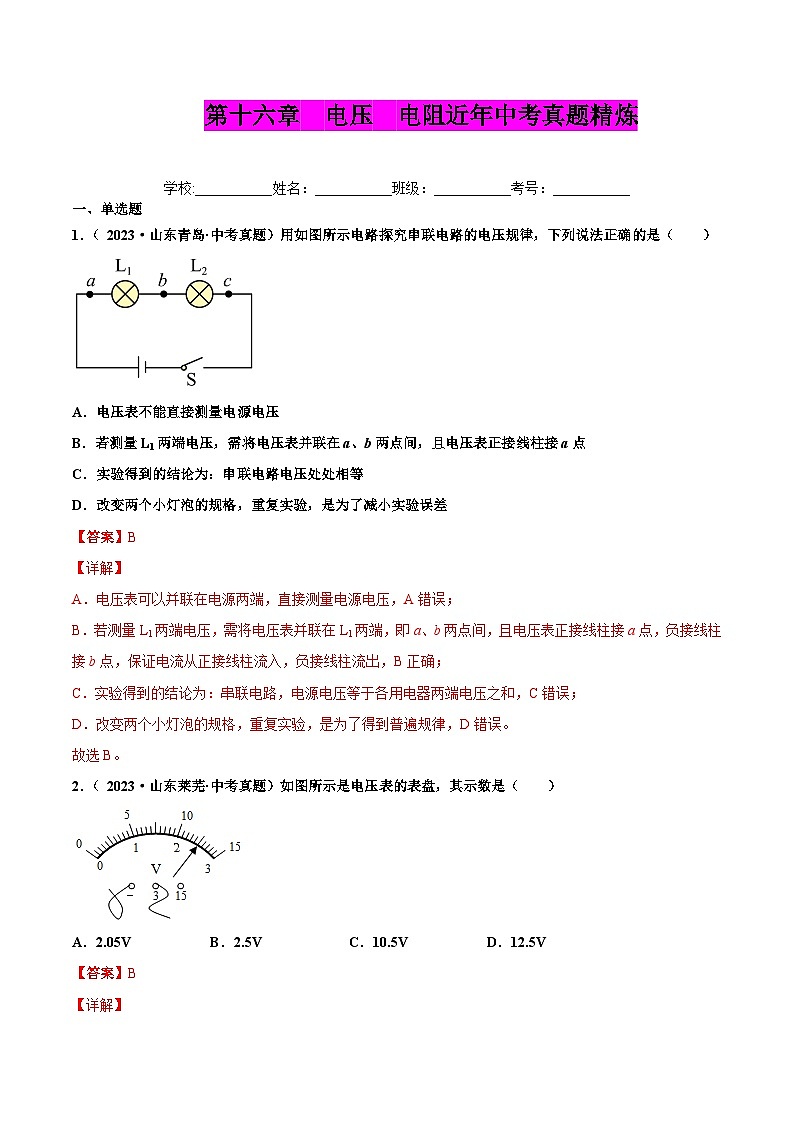

第十六章 电压 电阻近年中考真题精炼学校:___________姓名：___________班级：___________考号：___________一、单选题1．（ 2023·山东青岛·中考真题）用如图所示电路探究串联电路的电压规律，下列说法正确的是（　　）A．电压表不能直接测量电源电压B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小实验误差2．（ 2023·山东莱芜·中考真题）如图所示是电压表的表盘，其示数是（　　）A．2.05V B．2.5V C．10.5V D．12.5V3．（ 2023·辽宁沈阳·中考真题）如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解正确的是（　　）A．若断开开关，A、B两金属片间没有电压B．土豆电池供电时是电能转化为化学能C．发光二极管是由绝缘体材料制成的D．电流从“电池”的A金属片流出经过二极管回到金属片B4．（ 2023·湖南益阳·中考真题）关于图所示的实物电路，在S1、S2都闭合后，下列说法正确的是（　　）A．通过L1与L2的电流一定相等B．通过L1与L2的电流一定不相等C．L1与L2两端的电压一定相等D．L1与L2两端的电压之和等于电源电压5．（ 2023·甘肃兰州·中考真题）如图所示的电路，闭合开关S后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（　　）A．断路 B．断路 C．短路 D．短路6．（ 2023·甘肃兰州·中考真题）新材料广泛应用于社会的各个领域，关于新材料的应用，下列说法中错误的是（　　）A．超导材料用于制作电饭锅的发热体，可提高发热效率B．硅光电池能够把太阳能直接转化为电能，且完全不会造成污染C．使用记忆合金弹簧制作的淋浴恒温阀门，实现了智能调节水温D．纳米陶瓷具有一定的韧性，可以制造发动机缸体7．（ 2023·湖北湖北·中考真题）电阻单位是为了纪念下列哪位物理学家而命名的（　　）A． 瓦特 B． 安培C． 欧姆 D． 焦耳8．（ 2023·黑龙江黑龙江·中考真题）下列电路中电压表测量R2两端电压，且电路连接正确是（　　）A． B． C． D．9．（ 2023·福建·中考真题）图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ）A．显示仪是由电流表改装成的B．测较高温度时，R0两端的电压较大C．增大R0的阻值，可增大测温仪的最大测量值D．增大电源电压，可增大测温仪的最大测量值10．（ 2023·山东枣庄·中考真题）如图所示，当开关S闭合时，小灯泡L不亮，小明同学利用电压表进行电路故障检测，测量结果如表所示。假设导线连接良好，电路只有一处故障。则电路中的故障是（　　）A．开关S断路 B．小灯泡L断路 C．滑动变阻器R短路 D．滑动变阻器R断路二、填空题11．（ 2023·广西河池·中考真题）如图所示，用A、B两个金属夹子夹住一段铅笔芯，当闭合开关后，小灯泡亮，说明铅笔芯是 ______；固定夹子A，左右移动夹子B，小灯泡的亮度会随着变化，说明铅笔芯电阻大小跟 _______有关。12．（ 2023·广西贺州·中考真题）如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变电阻丝的_________来改变电阻的大小。三、实验题13．（ 2023·广西桂林·中考真题）如图甲所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，他猜想可能有以下原因：猜想一：经过L1的电流比L2大。猜想二：L1更加靠近电源正极。为验证猜想，他做了以下探究。（1）为了验证猜想一，小桂用电流表分别测出图甲A、B、C三处的电流，电流表示数均如图乙所示，为______A，说明猜想一错误。同时他发现：该电路中任意一处断开，L1、L2均不能发光，说明串联电路有______条通路；（2）为了验证猜想二，小桂对调两个小灯泡在电路中的位置，操作时开关应该处于______状态，最后发现仍是L1比L2更亮，说明猜想二______；（3）开关闭合状态下，小桂不小心将一根导线把B、C连接，发现L2熄灭、L1比之前更亮，由此进一步猜想：灯泡的亮度可能跟______有关。14．（ 2023·甘肃兰州·中考真题）在探究“影响导体电阻大小因素”的实验中，保持电源电压不变，如图所示，在M、N两点之间分别接入不同的电阻丝，其规格如下表所示：（1）实验中应通过观察_______来比较电阻的大小，这种实验方法叫______；（2）选用编号为A、B的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；（3）选用编号为A、C的两根电阻丝进行实验，可以探究导体电阻大小与______的关系；（4）为了探究导体电阻大小与导体材料的关系，应选用编号为______的两根电阻丝进行实验。四、作图题15．（ 2023·甘肃兰州·中考真题）请按要求正确连接实物图要求：定值电阻R与滑动变阻器串联，闭合开关S，将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。测试点a、bb、cc、d电压表示数有示数有示数无示数编号材料长度/m横截面积/A镍铬合金0.50.5B镍铬合金1.00.5C镍铬合金0.51.0D锰铜合金0.50.5
