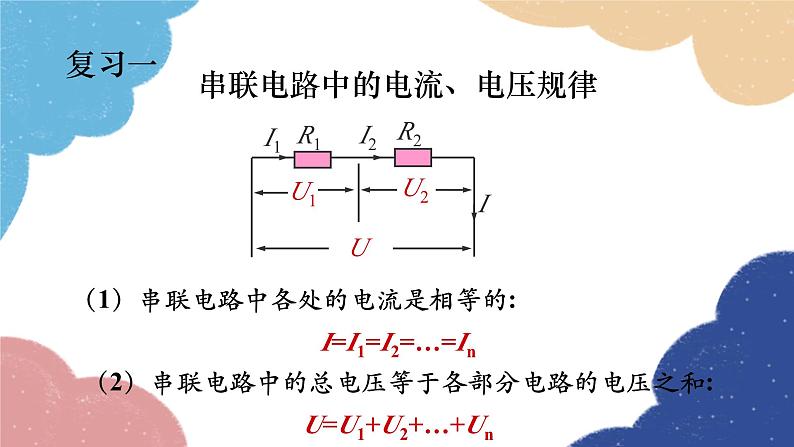

（1）串联电路中各处的电流是相等的:I=I1=I2=…=In（2）串联电路中的总电压等于各部分电路的电压之和:U=U1+U2+…+Un
串联电路中的电流、电压规律

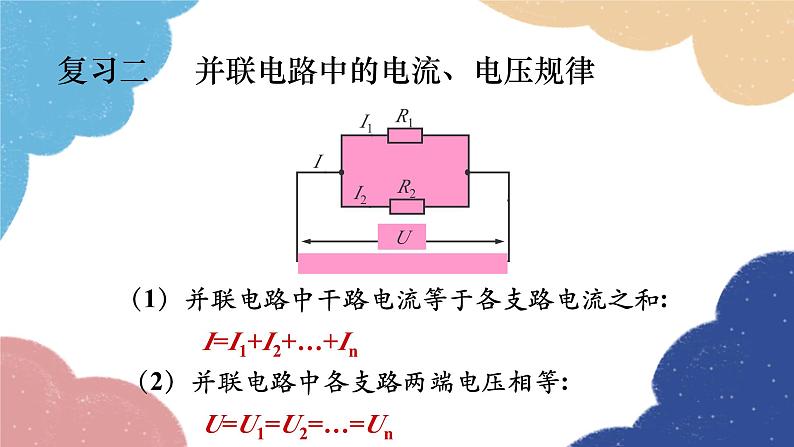

　（1）并联电路中干路电流等于各支路电流之和: I=I1+I2+…+In　 （2）并联电路中各支路两端电压相等: U=U1=U2=…=Un
并联电路中的电流、电压规律

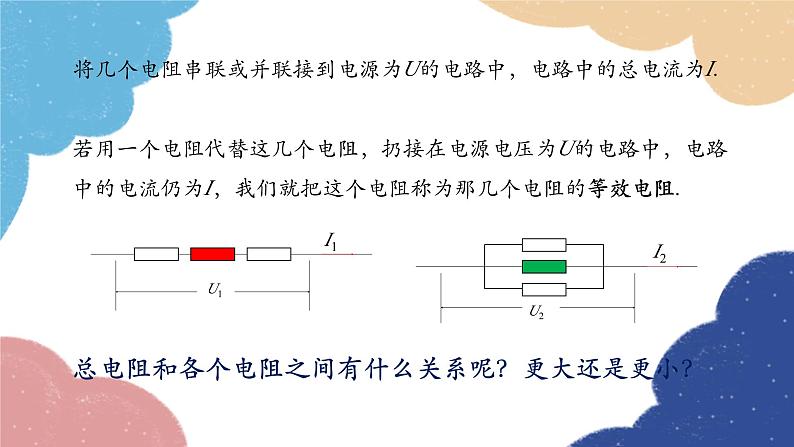

将几个电阻串联或并联接到电源为U的电路中，电路中的总电流为I.若用一个电阻代替这几个电阻，扔接在电源电压为U的电路中，电路中的电流仍为I，我们就把这个电阻称为那几个电阻的等效电阻.
总电阻和各个电阻之间有什么关系呢？更大还是更小？
串联电路的总电阻与分电阻的关系

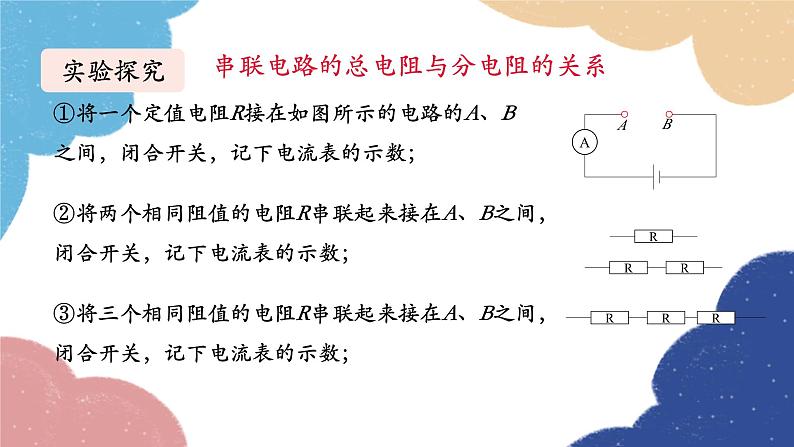

①将一个定值电阻R接在如图所示的电路的A、B之间，闭合开关，记下电流表的示数；
②将两个相同阻值的电阻R串联起来接在A、B之间，闭合开关，记下电流表的示数；
③将三个相同阻值的电阻R串联起来接在A、B之间，闭合开关，记下电流表的示数；

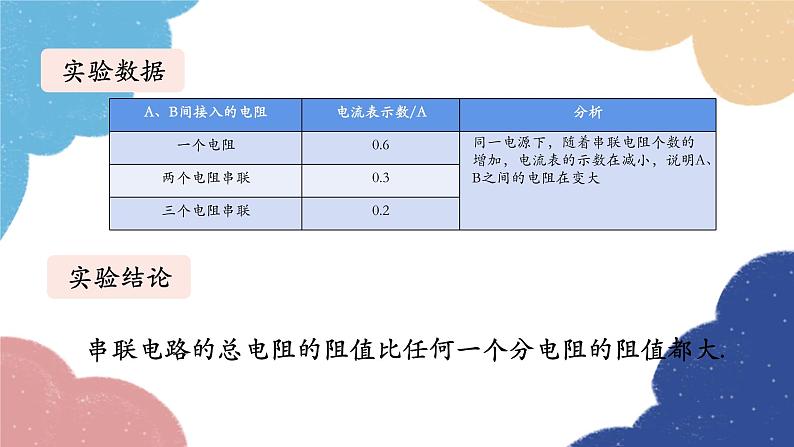

同一电源下，随着串联电阻个数的增加，电流表的示数在减小，说明A、B之间的电阻在变大
串联电路的总电阻的阻值比任何一个分电阻的阻值都大.

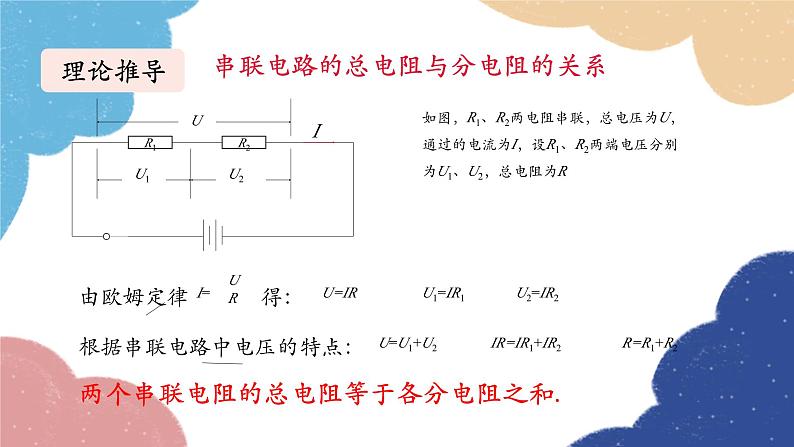

如图，R1、R2两电阻串联，总电压为U，通过的电流为I，设R1、R2两端电压分别为U1、U2，总电阻为R
根据串联电路中电压的特点：
两个串联电阻的总电阻等于各分电阻之和.
并联电路的总电阻与分电阻的关系

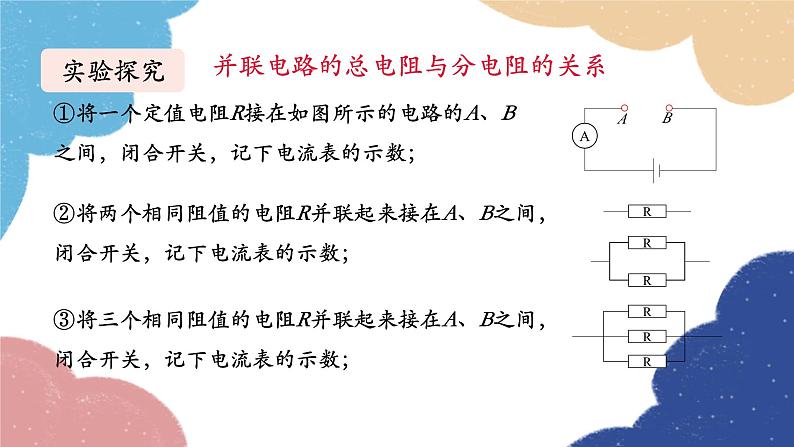

②将两个相同阻值的电阻R并联起来接在A、B之间，闭合开关，记下电流表的示数；
③将三个相同阻值的电阻R并联起来接在A、B之间，闭合开关，记下电流表的示数；
同一电源下，随着并联电阻个数的增加，电流表的示数在增大，说明A、B之间的电阻在变小
并联电路的总电阻的阻值比任何一个分电阻的阻值都小.
如图，R1、R2两电阻并联，设总电流为I，电路两端电压为U ，R1、R2中的电流分别为I1、I2，总电阻为R
根据并联电路中电流的特点：
两个并联电阻的总电阻的倒数，等于两个分电阻的倒数之和.
对于复杂的电路，我们可以通过一个简单的电路代替复杂电路，使问题得到简化。
1.串联电路总电阻与分电阻的关系
2.并联电路总电阻与分电阻的关系
两个并联电阻的总电阻的倒数，等于两个分电阻的倒数之和.
1.两个导体串联后的总电阻大于其中任何一个导体的电阻， 因为导体串联相当于（ ） A.减小了导体长度 B.减小了导体横截面积 C.增大了导体长度 D.增大了导体横截面积
2.两个导体并联后的总电阻小于其中任何一个导体的电阻， 因为导体并联相当于（ ） A.减小了导体长度 B.减小了导体横截面积 C.增大了导体长度 D.增大了导体横截面积
3.将电阻R1与100Ω的电阻并联后，它们的总电阻小于10Ω， 下列判断正确的是（ ） A.R1一定小于10Ω B.R1可能大于10Ω C.R1一定大于10Ω D.R1不可能为10Ω
4.甲、乙两个电阻，阻值分别为80Ω和120Ω，把它们 串联后接入电路，总电阻是_____Ω，通过它们的电 流之比是_____；若将它们并联后接入电路，则甲、 乙两电阻两端的电压之比是____.
5.张师傅需要一个阻值为40Ω的电阻，但手上只有阻值分别为20Ω、30Ω和60Ω的三个电阻，请你把它们经过适当的连接。得到总电阻为40Ω的电路，画出你设计的电路图.
