广西北海市银海区2023-2024学年九年级上学期期中考试物理试题

这是一份广西北海市银海区2023-2024学年九年级上学期期中考试物理试题，文件包含九物理期中质量检测pdf、九物理期中质量检测参考答案docx、九物理期中质量检测答题卡pdf等3份试卷配套教学资源，其中试卷共10页， 欢迎下载使用。

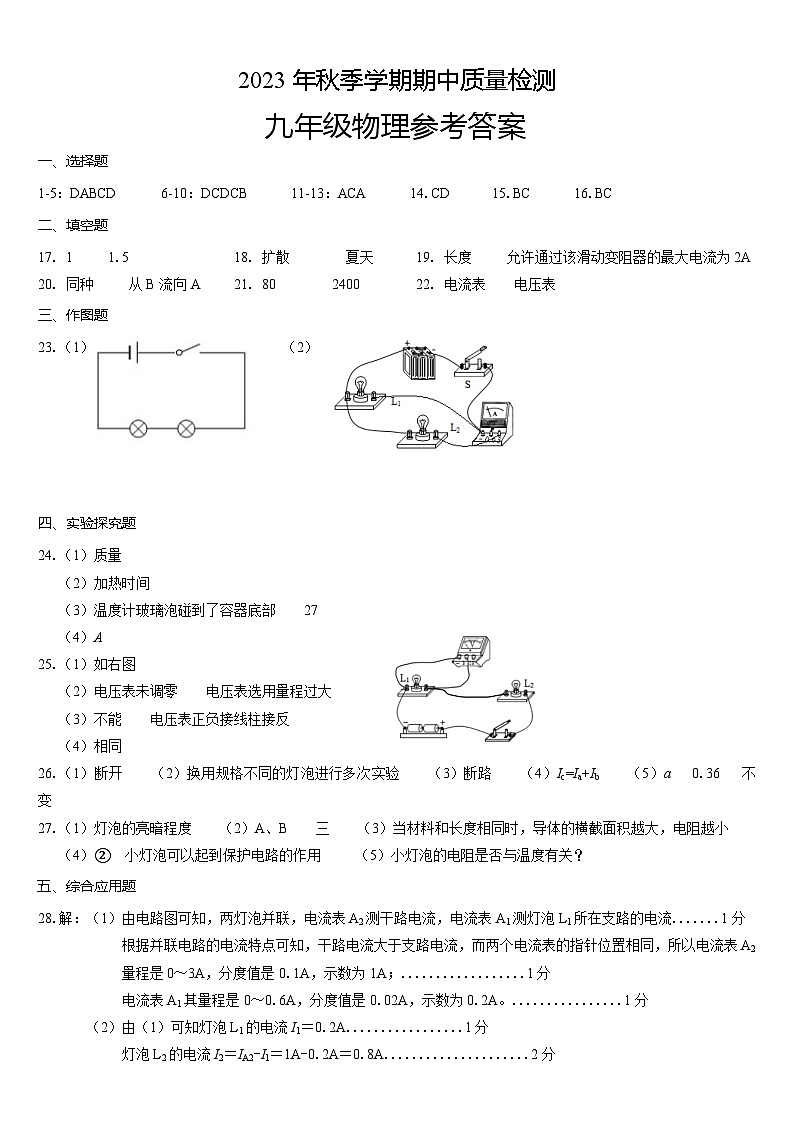

一、选择题
1-5：DABCD 6-10：DCDCB 11-13：ACA 14.CD 15.BC 16.BC
二、填空题
17. 1 1.518. 扩散 夏天19. 长度 允许通过该滑动变阻器的最大电流为2A
20. 同种 从B流向A21. 80 240022. 电流表 电压表
三、作图题
23.（1） （2）
四、实验探究题
24.（1）质量
（2）加热时间
（3）温度计玻璃泡碰到了容器底部 27
（4）A
25.（1）如右图
（2）电压表未调零 电压表选用量程过大
（3）不能 电压表正负接线柱接反
（4）相同
26.（1）断开 （2）换用规格不同的灯泡进行多次实验 （3）断路 （4）Ic=Ia+Ib （5）a 0.36 不变
27.（1）灯泡的亮暗程度 （2）A、B 三 （3）当材料和长度相同时，导体的横截面积越大，电阻越小
（4）② 小灯泡可以起到保护电路的作用 （5）小灯泡的电阻是否与温度有关？
五、综合应用题
28.解：（1）由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测灯泡L1所在支路的电流分
根据并联电路的电流特点可知，干路电流大于支路电流，而两个电流表的指针位置相同，所以电流表A2 量程是0～3A，分度值是0.1A，示数为1A；分
电流表A1其量程是0～0.6A，分度值是0.02A，示数为0.2A。分
（2）由（1）可知灯泡L1的电流I1＝分
灯泡L2的电流I2＝IA2-I1＝1A-0.2A＝分
29.解：（1）汽油完全燃烧放出的热量Q放=mq=4.5kg×4.2×107J/kg=1.89×108J；分
（2）因为汽车在做匀速直线运动，因此汽车受到的牵引力大小等于阻力大小，
即F=f阻=567N 分
汽车牵引力做的功为：分
汽车发动机的效率：=0.3=30%分
（3）水吸收的热量：Q吸＝30% Q放＝30%×1.89×108J=5.67×107J
水的质量为：分
30.解：（1）电源电压为：
U总=4×1.5V=分
（2）当S1、S3断开，S2闭合时，由图知L1、L2并联分
此时电压表测L2的两端电压，则L2的两端电压为：U2=UV=分
由U=U1+U2得，L1两端电压为：U1=U总-U2=6V-2V=分
（3）当S1断开，S2、S3闭合时，电路中只有L2工作，
此时经过L2的电流为：I2=IA=分
当S1、S3闭合，S2断开时，由图知L1、L2并联，
此时经过L2的电流仍为0.4A，即I2=分
电流表A1测灯L1的电流，接0~0.6A的量程，
电流表A测干路电流，接0~3A的量程分
设此时电流表A1的示数为I，则电流表A的示数为5I，由I=I1+I2得：分
I2=I总-I1=5I-I=0.4A，解得I1=I=分
