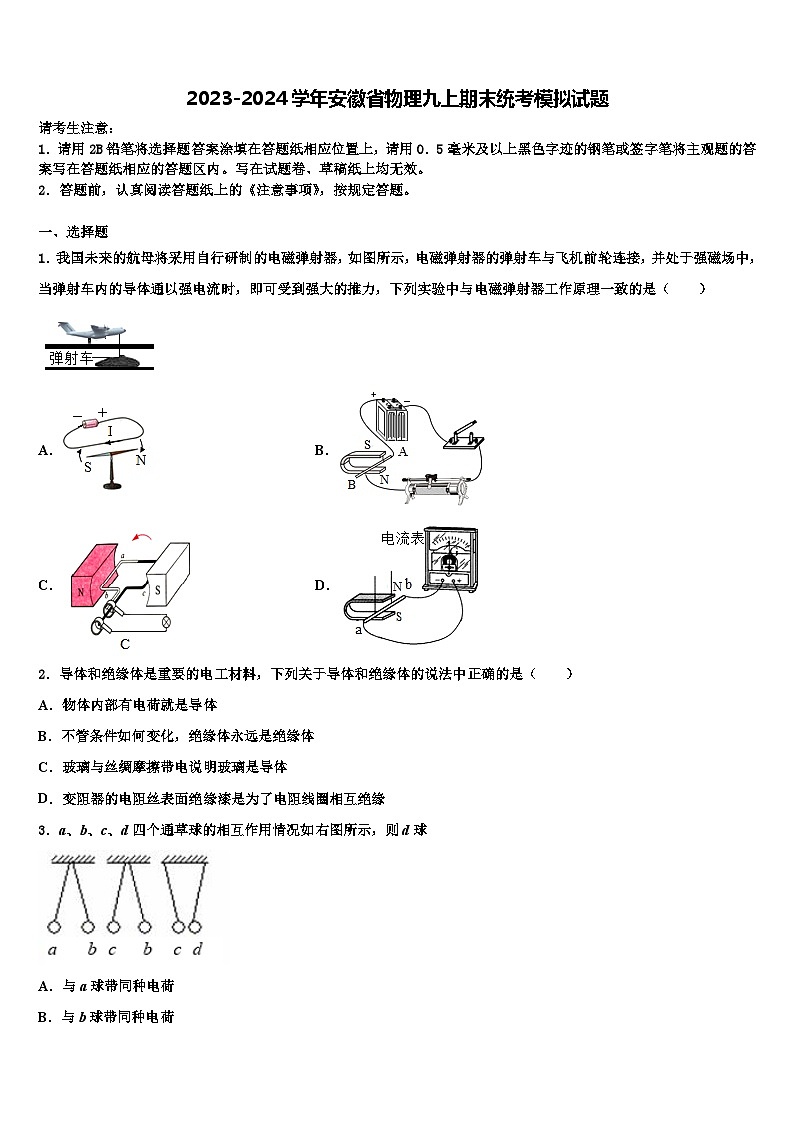

2023-2024学年安徽省物理九上期末统考模拟试题

这是一份2023-2024学年安徽省物理九上期末统考模拟试题，共15页。试卷主要包含了与实物电路对应的电路图是等内容，欢迎下载使用。
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题
1．我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中与电磁弹射器工作原理一致的是（ ）
A．B．
C．D．
2．导体和绝缘体是重要的电工材料，下列关于导体和绝缘体的说法中正确的是（ ）
A．物体内部有电荷就是导体
B．不管条件如何变化，绝缘体永远是绝缘体
C．玻璃与丝绸摩擦带电说明玻璃是导体
D．变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘
3．a、b、c、d四个通草球的相互作用情况如右图所示，则d球
A．与a球带同种电荷
B．与b球带同种电荷
C．与c球带同种电荷
D．不带电或与a球带异种电荷

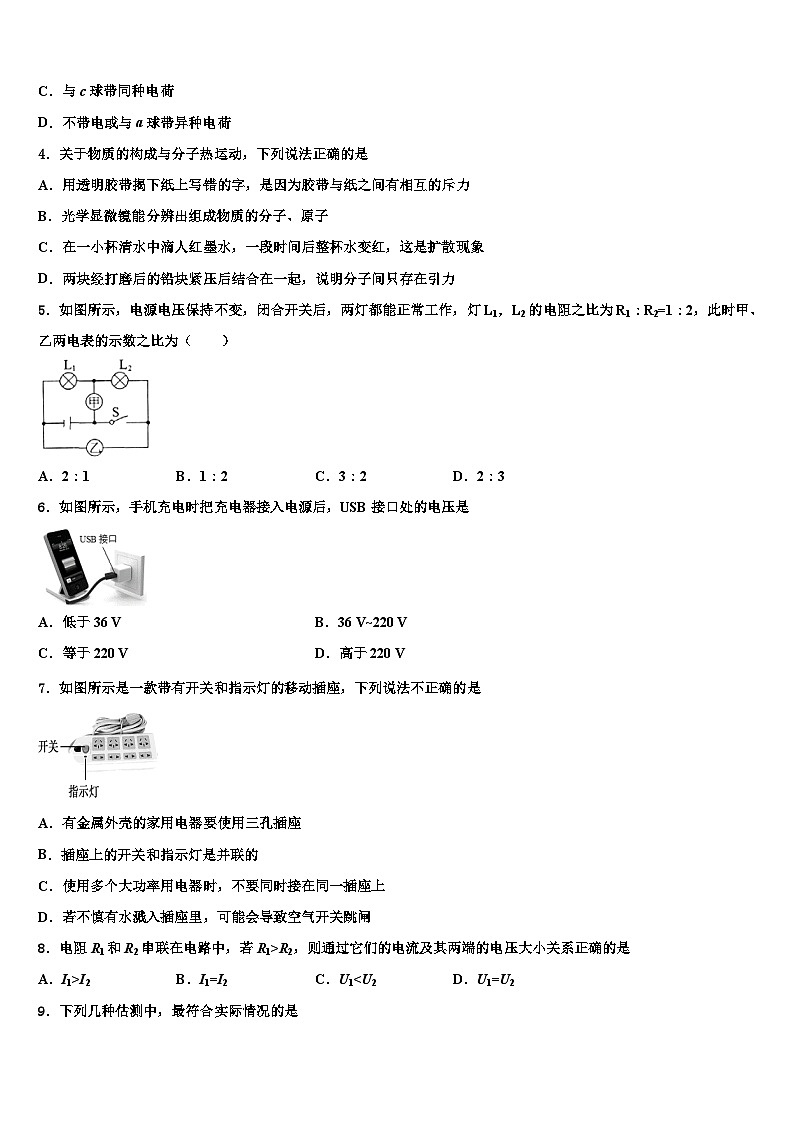

4．关于物质的构成与分子热运动，下列说法正确的是
A．用透明胶带揭下纸上写错的字，是因为胶带与纸之间有相互的斥力
B．光学显微镜能分辨出组成物质的分子、原子
C．在一小杯清水中滴人红墨水，一段时间后整杯水变红，这是扩散现象
D．两块经打磨后的铅块紧压后结合在一起，说明分子间只存在引力
5．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（ ）
A．2：1B．1：2C．3：2D．2：3
6．如图所示，手机充电时把充电器接入电源后，USB接口处的电压是
A．低于36 VB．36 V~220 V
C．等于220 VD．高于220 V
7．如图所示是一款带有开关和指示灯的移动插座，下列说法不正确的是
A．有金属外壳的家用电器要使用三孔插座
B．插座上的开关和指示灯是并联的
C．使用多个大功率用电器时，不要同时接在同一插座上
D．若不慎有水溅入插座里，可能会导致空气开关跳闸
8．电阻R1和R2串联在电路中，若R1>R2，则通过它们的电流及其两端的电压大小关系正确的是
A．I1>I2B．I1=I2C．U1R2，所以电阻R1和R2两端的电压
U1＞U2
故CD错误。
9、B

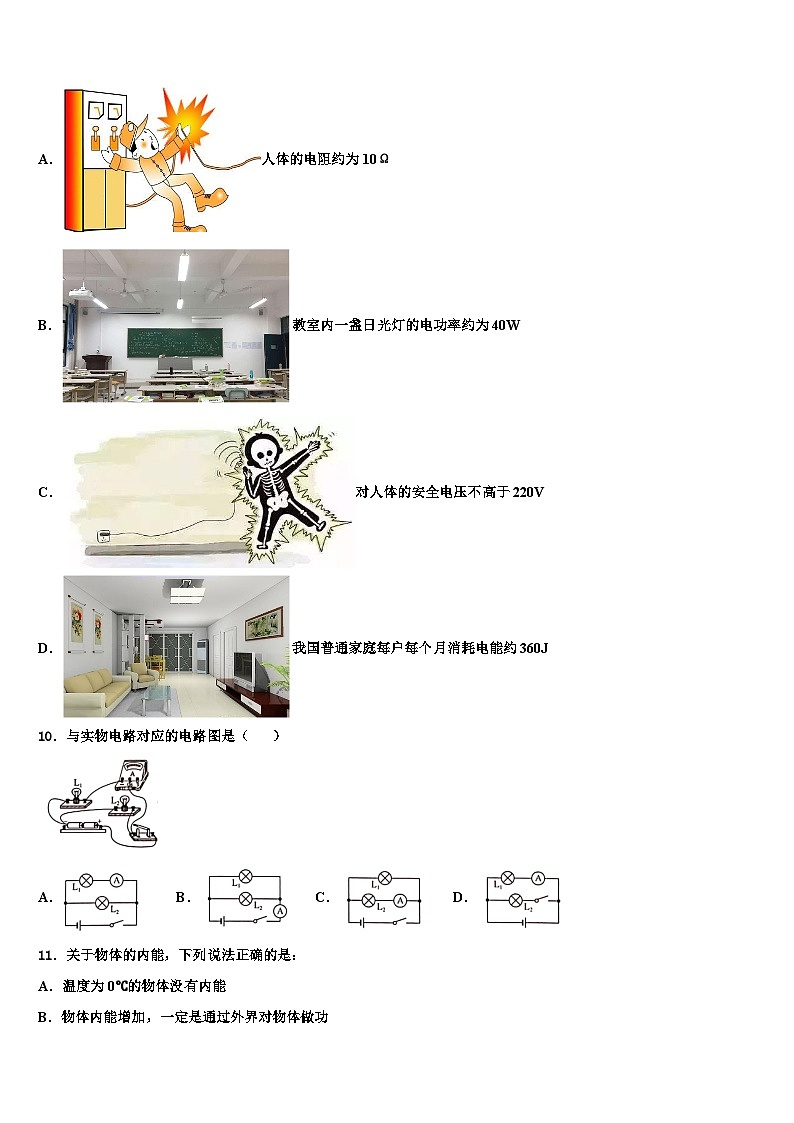

【详解】A．一般情况下，人体电阻为1000−2000Ω左右，故A不符合实际；
B．教室内一盏日光灯的电功率约为40W，故B符合实际；
C．对人体的安全电压不高于36V，故C不符合实际；
D．普通家庭每个月耗电约为100度=100kW⋅h=3.6×108焦耳，故D不符合实际．
10、A
【详解】由图知两灯泡为并联关系，电流表测灯泡L1电流，开关在干路上控制所有用电器，故A正确。
故选A。
11、D
【解析】A．由于一切物体都有内能，所以A错；
B．改变物体的内能有两种办法：做功和热传递，所以一个物体内能增加，可能是外界对它做了功，也可能是它从外界吸收了热量，所以B的说法是片面的；
C．正在沸腾的水吸热，温度不变，但是内能增加，所有C错；
D．在相同的物态下，分子势能不变，物体温度降低，分子动能减小，所以内能减小，D是正确的．
12、D
【详解】A. B. 蒸汽弹射过程将蒸汽的内能转化为舰载机的机械能，使舰载机以更大的速度起飞，故A、 B错误；
C. D. 电磁弹射过程是将电能转化为舰载机的机械能，使舰载机以更大的速度起飞，故C错误，D正确，．
故选D.
二、填空题
13、机械在1s内做功500J 30000 20
【详解】[1]500 W表示机械在1s内做功500J；
[2]由得，该机械连续做功1 min能做功：
；
[3]由得，完成10000 J的功需要的时间是：
。
14、压缩 机械 内 做功 80 20
【详解】[1]进气门和排气门关闭，活塞向上运动，这是压缩冲程；
[2][3]压缩冲程，活塞对气体做功，机械能转化为内能；
[4]压缩冲程的下一个冲程是做功冲程；
[5][6] 因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，活塞往复2次，所以1s内，飞轮转40圈，活塞往复运动80次，共20个工作循环，80个冲程，做功20次．
15、1.25 12 1.5 3
【分析】本题是含含滑动变阻器的动态电路计算。关键是将动态变化的转化为静态问题。
【详解】由图甲可知，滑动变阻器R与定值电阻R0串联，电压表测量定值电阻两端电压，电流表测量电路中的电流。
[1]当变阻器滑片置于a端时，仅R0接入电路，此时电路中的电流为
所以电流表的示数为1.25A。
[2]调节变阻器，当电压表为4V时，即R0两端电压U0为4V，则滑动变阻器两端电压UR为6V，由串联分压规律可知
则
所以当电压表为4V时，变阻器R连入电路的电阻为12Ω。
[3][4]若在R0两端再并联一只16Ω的电阻R1，然后调节变阻器，使电压表示数为8V，则此时通过电阻R1的电流为
通过电阻R0的电流为
此时通过R0 R1的总电流为
电流表测量总电流故电流表的示数为1.5A。
滑动变阻器R两端的电压为
则此时滑动变阻器的功率为
16、变大
【解析】由图知，与串联，电压表测两端的电压，电流表测电路中的电流；
由图可知，当被测身高增加时，滑片上移，滑动变阻器接入电阻增大，总电阻增大，则由欧姆定律可知电路中电流I减小，即电流表示数变小；
由可知，两端的电压减小，由串联电路的电压规律可知电压表示数，所以电压表的示数变大。
当变阻器接入电路的阻值是时，电路中总电阻，
电路中的电流，即电流表示数为；
三、实验题
17、
不需要增加秒表计时
【详解】(1)[1]在探究电流通过导体产生的热量与电流是否有关时，需要控制通电时间和电阻的阻值一样，根据题意画出记录实验数据的表格如下：
(2)[2]由图乙所示的电路可知，开关闭合后，三个支路的电阻同时开始加热，通电时间一样，所以不需要增加秒表计时；
(3)[3]由图乙可知，三个支路并联，三个支路两端的电压等于电源两端的电压；所在支路的阻值是；所在支路的阻值是；所在支路的阻值是；由可知，电流最小的是。
18、 电阻断路 12.5 电压一定时，导体中的电流跟电阻成反比
【详解】(1)[1]原电路中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，改正后如下图所示：
(2)[2]改正错误后闭合开关时，发现电流表示数为0，可能电路中存在断路，电压表的示数接近3V，可能是电阻断路；
(3)[3]由表中最后一组数据得到电路的总电阻
R总==37.5Ω，
选择的滑动变阻器的最大阻值不能小于：
R滑= R总- R5=37.5Ω-25Ω=12.5Ω；
(4)[4]由表中的数据，考虑到误差因素，电流与电阻之积均为
UV1=I1R1=0.4A×5Ω=2V，
UV2=I2R2=0.2A×10Ω=2V，
UV3=I3R3=0.13A×15Ω≈2V，
UV4=I4R4=0.1A×20Ω≈2V，
UV5=I5R5=0.08A×25Ω=2V，
可以得出的结论是在电压一定时，导体中的电流跟导体的电阻成反比。
19、A 保护电路 有 无 B 0.8W
【解析】为了保护电路，闭合开关前，滑动变阻器的滑片应置于阻值最大位置（远离下接线柱），故滑片P应置于A端．目的是保护电路．
实验中，闭合开关，如果小灯泡与灯座接触不良，电路断路，则会看到电压表有示数，电流表无示数．
排除电路故障后，闭合开关，移动滑片P到某位置时，电压表的示数为2.2 V，若想测量小灯泡的额定功率应使小灯泡两端电压为额定电压2.5V，故应将滑片P向B端移动．这时电流表的读数为0.32A，则小灯泡的额定功率为
四、作图题
20、
【详解】根据异名磁极相互吸引，同名磁极相互排斥，则小磁针的左端是N极，右端是S极，在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向右的。如图所示：
21、
【分析】同时闭合工作，为串联
【详解】由题意分析可得，当有人且在白天时电动扶梯才会工作，故开关应串联，且应满足安全用电，开关接火线，如图
五、计算题
22、 (1)10欧；(2)电流表示数变大，电压表示数变小；(3)7U0
【详解】(1)图示为串联电流，电流表A测干路电流，当电阻R1两端电压为1V时，可知电阻
(2)根据图示，电压表测滑动变阻器电压，当滑动变阻器的滑片向左移动时，电路中的总电阻变小，电流应增大，即电流表示数变大，根据串联电路分压规律可知，当R2变小时其分压也减小，即电压表示数变小；
(3)当R1两端电压为U0时，滑动变阻器两端电压为，当R1两端电压为6U0时，滑动变阻器两端的电压为，两种情况下电压表与电流表示数相等，即
解得

答：(1)电阻R1的阻值为10欧；(2)电流表示数变大，电压表示数变小；(3)电源电压为7U0。
23、（1）5.88×107J；（2）2.1×108J；（3）28%
【详解】解：(1)水吸收的热量
Q吸=c水m水Δt=4.2×103J/（kg•℃）×200kg×（100℃-30℃）=5.88×107J
(2)无烟煤完全燃烧放出的热量
Q放=m煤q煤=3.5×107J/kg×6 kg =2.1×108J
(3)锅炉的效率
答：(1)锅炉内的水吸收的热量是5.88×107J；(2)无烟煤完全燃烧放出的热量是2.1×108J；(3)此锅炉的效率是28%。
次数
1
2
3
4
5
R/Ω
5
10
15
20
25
I/A
0.4
0.2
0.13
0.1
0.08
实验次数
电阻R/Ω
通电时间t/s
电流I/A
U型管液面高度差
热量Q/J
1
2
3
实验次数
电阻R/Ω
通电时间t/s
电流I/A
U型管液面高度差
热量Q/J
1
2
3
