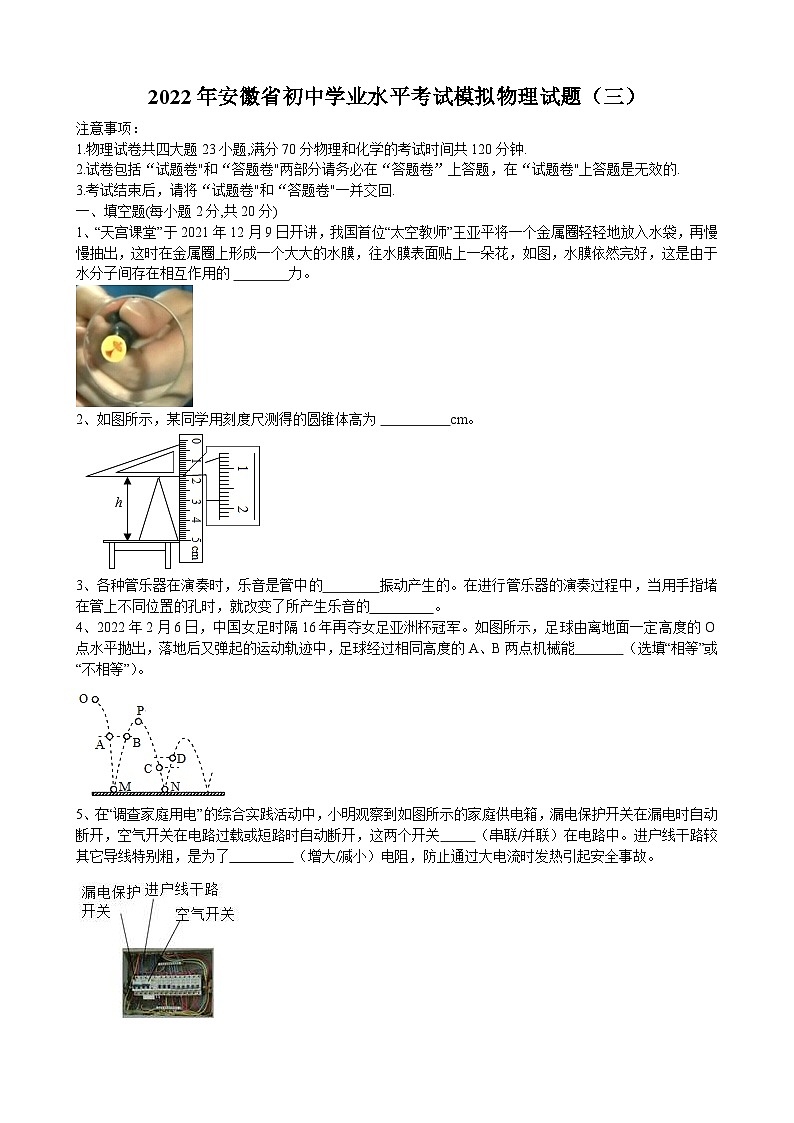

2022年安徽初中模拟考试物理试题三（图片版）
展开
这是一份2022年安徽初中模拟考试物理试题三（图片版），共9页。试卷主要包含了2m，花费的时间为10s，2×1012J；等内容，欢迎下载使用。
1.物理试卷共四大题23小题,满分70分物理和化学的考试时间共120分钟.
2.试卷包括“试题卷"和“答题卷"两部分请务必在“答题卷”上答题，在“试题卷"上答题是无效的.
3.考试结束后，请将“试题卷"和“答题卷"一并交回.
一、填空题(每小题2分,共20分)
1、“天宫课堂”于2021年12月9日开讲，我国首位“太空教师”王亚平将一个金属圈轻轻地放入水袋，再慢慢抽出，这时在金属圈上形成一个大大的水膜，往水膜表面贴上一朵花，如图，水膜依然完好，这是由于水分子间存在相互作用的 力。
2、如图所示，某同学用刻度尺测得的圆锥体高为 cm。
3、各种管乐器在演奏时，乐音是管中的 振动产生的。在进行管乐器的演奏过程中，当用手指堵在管上不同位置的孔时，就改变了所产生乐音的 。
4、2022年2月6日，中国女足时隔16年再夺女足亚洲杯冠军。如图所示，足球由离地面一定高度的O点水平抛出，落地后又弹起的运动轨迹中，足球经过相同高度的A、B两点机械能 （选填“相等”或“不相等”）。
5、在“调查家庭用电”的综合实践活动中，小明观察到如图所示的家庭供电箱，漏电保护开关在漏电时自动断开，空气开关在电路过载或短路时自动断开，这两个开关 （串联/并联）在电路中。进户线干路较其它导线特别粗，是为了 （增大/减小）电阻，防止通过大电流时发热引起安全事故。

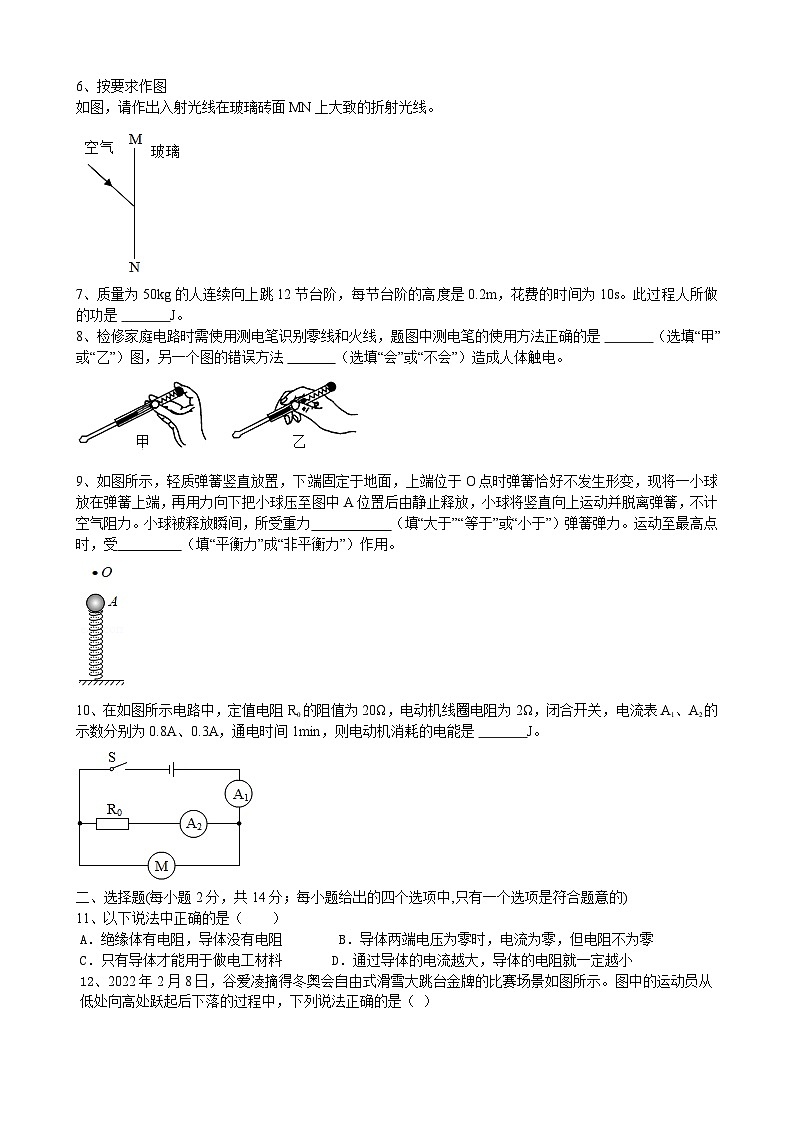

6、按要求作图
如图，请作出入射光线在玻璃砖面MN上大致的折射光线。
7、质量为50kg的人连续向上跳12节台阶，每节台阶的高度是0.2m，花费的时间为10s。此过程人所做的功是 J。
8、检修家庭电路时需使用测电笔识别零线和火线，题图中测电笔的使用方法正确的是 （选填“甲”或“乙”）图，另一个图的错误方法 （选填“会”或“不会”）造成人体触电。
9、如图所示，轻质弹簧竖直放置，下端固定于地面，上端位于O点时弹簧恰好不发生形变，现将一小球放在弹簧上端，再用力向下把小球压至图中A位置后由静止释放，小球将竖直向上运动并脱离弹簧，不计空气阻力。小球被释放瞬间，所受重力 （填“大于”“等于”或“小于”）弹簧弹力。运动至最高点时，受 （填“平衡力”成“非平衡力”）作用。
10、在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0.8A、0.3A，通电时间1min，则电动机消耗的电能是 J。
二、选择题(每小题2分，共14分；每小题给出的四个选项中,只有一个选项是符合题意的)
11、以下说法中正确的是（ ）
A．绝缘体有电阻，导体没有电阻 B．导体两端电压为零时，电流为零，但电阻不为零
C．只有导体才能用于做电工材料 D．通过导体的电流越大，导体的电阻就一定越小

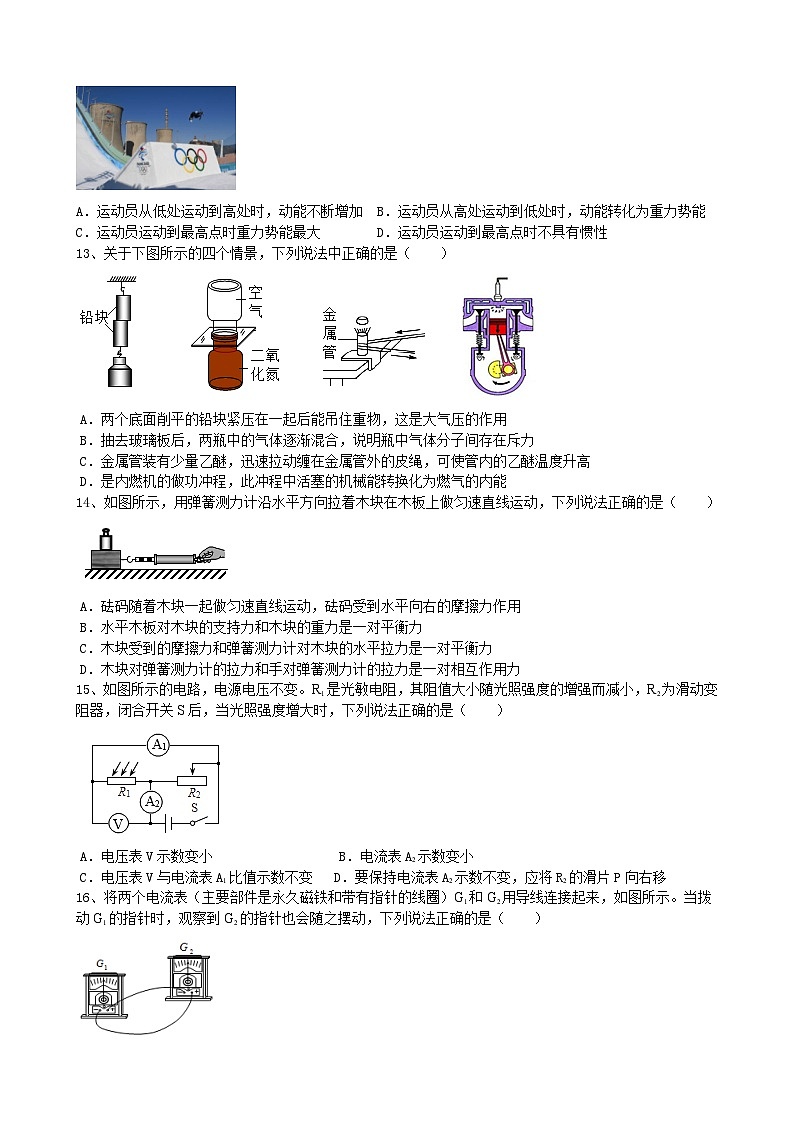

12、2022年2月8日，谷爱凌摘得冬奥会自由式滑雪大跳台金牌的比赛场景如图所示。图中的运动员从低处向高处跃起后下落的过程中，下列说法正确的是（ ）
A．运动员从低处运动到高处时，动能不断增加 B．运动员从高处运动到低处时，动能转化为重力势能
C．运动员运动到最高点时重力势能最大 D．运动员运动到最高点时不具有惯性
13、关于下图所示的四个情景，下列说法中正确的是（ ）
A．两个底面削平的铅块紧压在一起后能吊住重物，这是大气压的作用
B．抽去玻璃板后，两瓶中的气体逐渐混合，说明瓶中气体分子间存在斥力
C．金属管装有少量乙醚，迅速拉动缠在金属管外的皮绳，可使管内的乙醚温度升高
D．是内燃机的做功冲程，此冲程中活塞的机械能转换化为燃气的内能
14、如图所示，用弹簧测力计沿水平方向拉着木块在木板上做匀速直线运动，下列说法正确的是（ ）
A．砝码随着木块一起做匀速直线运动，砝码受到水平向右的摩擦力作用
B．水平木板对木块的支持力和木块的重力是一对平衡力
C．木块受到的摩擦力和弹簧测力计对木块的水平拉力是一对平衡力
D．木块对弹簧测力计的拉力和手对弹簧测力计的拉力是一对相互作用力
15、如图所示的电路，电源电压不变。R1是光敏电阻，其阻值大小随光照强度的增强而减小，R2为滑动变阻器，闭合开关S后，当光照强度增大时，下列说法正确的是（ ）
A．电压表V示数变小 B．电流表A2示数变小
C．电压表V与电流表A1比值示数不变 D．要保持电流表A2示数不变，应将R2的滑片P向右移
16、将两个电流表（主要部件是永久磁铁和带有指针的线圈）G1和G2用导线连接起来，如图所示。当拨动G1的指针时，观察到G2的指针也会随之摆动，下列说法正确的是（ ）
A．G1是因为通电导线在磁场中受力而摆动 B．G1利用电磁感应产生了电流
C．G2相当于发电机 D．G2与麦克风原理相似
17、在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大（电路中只有一处故障，且只发生在灯L或R上）。下列判断中正确的是（ ）
A．可能是灯L断路，电流表的示数变小 B．可能是灯L短路，电压表的示数变大
C．可能是电阻R短路，电压表的示数变小 D．可能是电阻R断路，电流表的示数变小
三、实验题(第18小题4分，第19小题4分，第20小题8分，共16分)
18、如图是探究“光的反射规律”的实验装置图，把平面镜M放在水平桌面上，再把一张画有角度且可沿ON折转的白色纸板竖直地立在平面镜上，纸板上的ON垂直于镜面。将一束光贴着纸板沿AO射向平面镜，反射光线沿OB射出，如图甲所示。
（1）实验中白色纸板的作用是 。
（2）若将入射光线AO逐渐向ON靠近，则反射光线OB将 （选填“靠近”或“远离”）ON。
（3）如果把纸板的右半边向后折，如图乙所示，右半边纸板上将 （选填“仍能”或“不能”）观察到反射光线。
（4）纸板置于同一平面后，若将一束光贴着纸板沿BO方向射到O点，反射光将沿图中的OA方向射出，这说明光的反射中，光路是 的。
19、如图甲所示，小明在探究“杠杆的平衡条件”实验中所用的实验器材有：杠杆、支架、弹簧测力计、刻度尺、细线和质量相同的钩码若干个。
（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆右端下沉。此时，应把杠杆两端的平衡螺母向 （左/右）调节，使杠杆在水平位置平衡，这样做的好处是便于直接 。
（2）杠杆调节平衡后，小明在杠杆上的A点处挂4个钩码，在B点处挂 个钩码后，杠杆恰好在原位置平衡。于是小明便得出了杠杆的平衡条件为：F1×L1=F2×L2．他这样得出的结论 （合理/不合理）；原因是： 。
20、在测量阻值约为5Ω的定值电阻Rx的实验中，小明用如图甲所示的器材进行实验，电源电压保持不变。
（1）请用笔画线代替导线，将图甲中实物电路连接完整。
（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是 和 。
（3）如果在实验中出现：电流表有示数，电压表示数为0的现象，其故障可能是 （填字母序号）。
A.电压表的量程选小了 B.电流表的正、负接线柱接反
C.电阻Rx发生了短路 D.把滑动变阻器下端两接线柱连入电路
四、计算题（第21小题5分，第22小题7分，第23小题8分，共20分）
21、2022年北京冬奥会将首次选用二氧化碳跨临界直接制冰系统，这是目前世界上最先进、最环保、也是最节能的制冷技术。应用此技术，国家速滑馆全冰面模式下每年仅制冰部分就能节省至少2×106度电。
（1）若完全燃烧标准煤释放的热量转化为电能的效率为30%，那么节省2×106度电，就相当于节约多少千克煤？（标准煤的热值是3×107J/kg）
（2）2×106度电可供一个“220V 10W”的LED灯正常工作多少小时？
22、如图所示，底面积为100cm2的薄壁圆柱形容器盛有适量的水。重力为12N，体积为2×10-3m3的木块A漂浮在水面上，如图甲所示；现将一体积为250cm3的合金块B放在木块A上方，木块A恰好有五分之四的体积浸入水中，如图乙所示。求：
（1）图甲中木块A受到浮力的大小；（2）合金块B的密度。
23、如图所示电路，电源电压不变，小灯泡标有“6V3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.2A，电压表示数变化了4V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．求：
（1）灯泡正常发光时的电流；（2）电源电压（3）滑片移动过程中小灯泡消耗的电功率的变化量。
参考答案
一、填空题(每小题2分,共20分)
1、答案：引。
2、答案：3.20。
3、答案：空气柱；音调。
4、答案：不相等。
5、答案：串联；减小。
6、答案：
7、答案：1200。
8、答案：甲；不会。
9、答案：（1）小于；非平衡力。
10、答案：180。
二、选择题(每小题2分，共14分；每小题给出的四个选项中,只有一个选项是符合题意的)
11、B12、C13、C14、C15、D16、B17、D
三、实验题(第18小题4分，第19小题4分，第20小题8分，共16分)
18、答案：（1）显示光路；（2）靠近；（3）在纸板上看不到反射光线；（4）可逆。
19、答案：（1）左；测量力臂；（2）6； 不合理；实验次数太少，结论不具有普遍性。
20、答案：（1）如图；（2）连接电路时开关处于闭合状态；滑动变阻器滑片未滑到最大阻值处。
四、计算题（第21小题5分，第22小题7分，第23小题8分，共20分）
21、解：（1）节约的电能：W=2×106度=2×106kW•h=7.2×1012J；
由 可知，标准煤完全燃烧需要放出的热量：
由Q放=mq可知，节约标准煤的质量：
（2）LED灯的额定功率P=10W=0.01kW，
由 可知，LED灯正常工作的时间：
答：（1）相当于节约8×105千克煤；
（2）2×106度电可供一个“220V 10W”的LED灯正常工作2×108小时。
22、解：（1）图甲中木块A漂浮在水面上，
所以，图甲中木块A受到的浮力：F浮A=GA=12N。
（2）合金块B放在木块A上方时整体漂浮，受到的浮力和自身的重力相等，
此时排开水的体积：
此时木块A受到的浮力：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×1.6×10-3m3=16N，
B的重力：
GB=F浮-GA=16N-12N=4N，
由G=mg可得，合金的质量：
则合金块B的密度：
答：（1）图甲中木块A受到浮力的大小为12N；
（2）合金块B的密度为1.6×103kg/m3。
23、解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
（1）根据P=UI知，
灯泡正常发光时的电流：
（2）设电源电压为U，
当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，
滑动变阻器消耗的功率为：P1=（U-UL）I=（U-6V）×0.5A-------①
当滑片P移至某一端点时，电流表示数为0.2A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；
变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了4V即增大了4V，此时滑动变阻器两端的电压为：U滑=U-6V+4V=U-2V，
此时滑动变阻器消耗的功率为：P2=U滑I′=（U-2V）×0.2A------②
已知P1：P2=5：6----③
联立①②③解得，电源电压U=8V；
（3）由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率PL=P额=3W，
滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了4V即增大了4V，由串联电路的电压规律可得，灯泡两端的电压减小了4V，则此时灯泡两端的电压UL′=6V-4V=2V，
此时灯泡消耗的电功率：PL′=UL′I′=2V×0.2A=0.4W，
则灯泡消耗的功率变化了：△P=PL-PL′=3W-0.4W=2.6W。
答：（1）灯泡正常发光时的电流为0.5A；
（2）电源电压为8V；
（3）滑片移动过程中小灯泡消耗的电功率的变化量2.6W。
·
