所属成套资源：【北师大版中职数学】基础模块下册 课件+教案
北师大版（2021）基础模块 下册7.2.2 简单几何体的直观图画法完整版课件ppt
展开

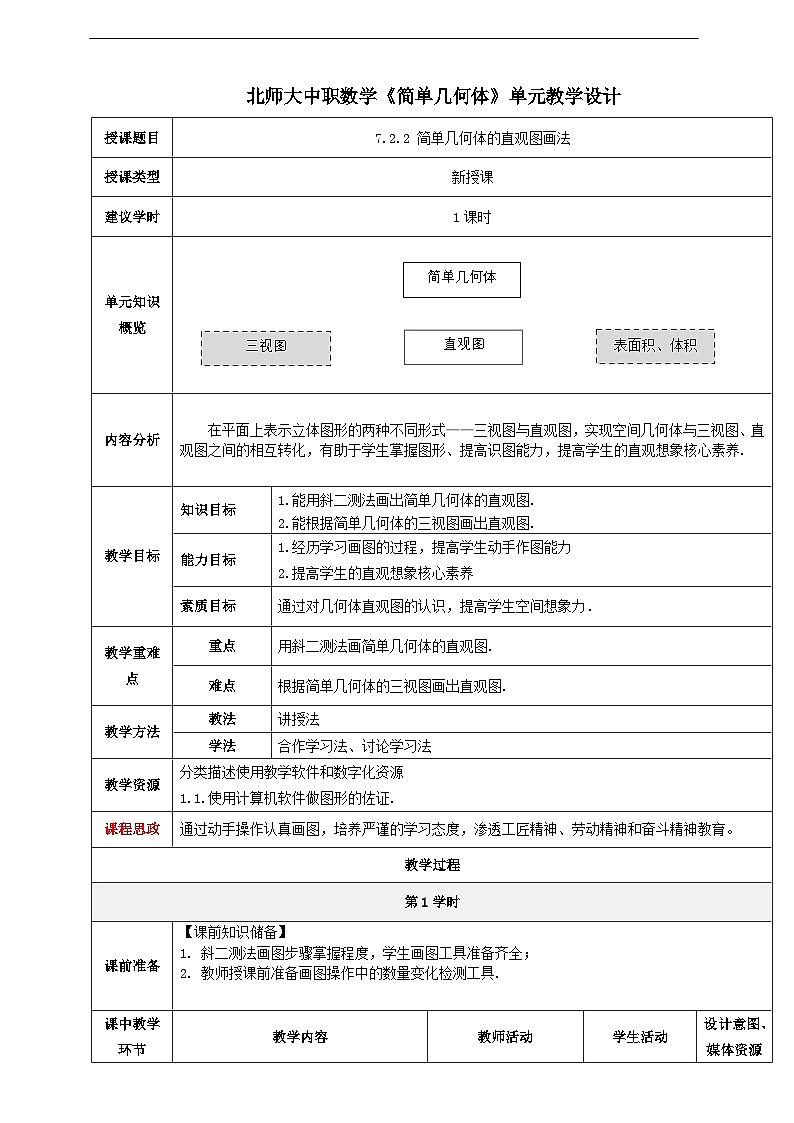

这是一份北师大版（2021）基础模块 下册7.2.2 简单几何体的直观图画法完整版课件ppt，文件包含中职数学北师大版基础模块下册第七章《简单几何体》722简单几何体的直观图画法课件pptx、中职数学北师大版基础模块下册第七章《简单几何体》第7课时简单几何体的直观图画法教学设计doc等2份课件配套教学资源，其中PPT共15页， 欢迎下载使用。
7.2.2 简单几何体的直观图画法
学会了水平放置的平面图形的直观图画法，简单几何体的直观图该如何完成呢?
口诀：平行依旧垂改斜，横不变来纵减半.
1. 画水平放置的平面图形的直观图的画法，实际上就是画空间图形底面直观图的画法. 2. 当画空间图形中铅垂位置的线段时，都仍应画成铅垂位置，且长度为真实长度. 3. 同时，被遮住的轮廓线画成虚线或不画.
简单几何体的直观图画法
1.画出底面边长为2cm、高为3cm的正三棱柱的直观图 .
已知几何体的三视图，用斜二测画法画出它的直观图.
(4)成图.连接正三棱柱的各顶点.去掉辅助线，并将被遮挡的部分改为虚线，整理得到三视图所表示的几何体的直观图， 如图所示.
2.下图是一个几何体的三视图，试用斜二测画法画出它的直观图.
1．斜二测法画图的作图步骤与方法；
教材81 水平一 4学习指导与能力训练配套练习
