数学九年级下册29.2 三视图精练

这是一份数学九年级下册29.2 三视图精练，共8页。试卷主要包含了2 三视图， 如图所示，该几何体的左视图是， 如图，该正方体的俯视图是等内容，欢迎下载使用。

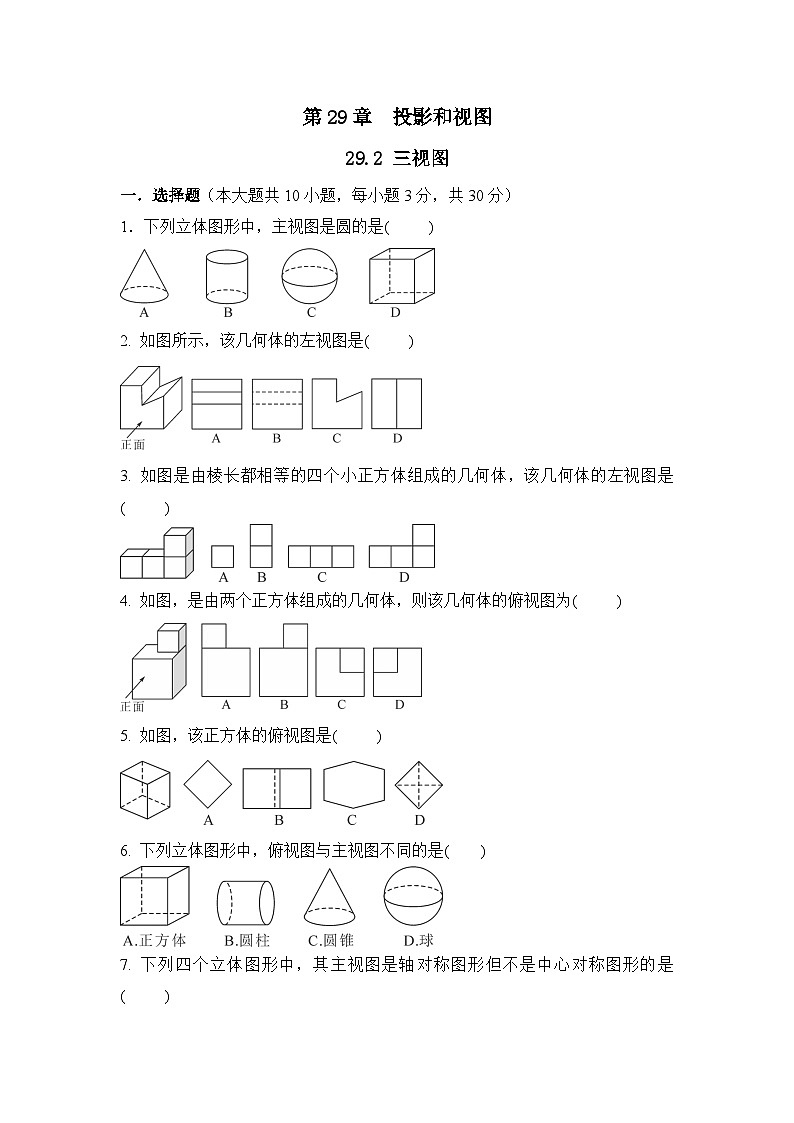

一．选择题（本大题共10小题，每小题3分，共30分）
1．下列立体图形中，主视图是圆的是( )
2. 如图所示，该几何体的左视图是( )
3. 如图是由棱长都相等的四个小正方体组成的几何体，该几何体的左视图是( )
4. 如图，是由两个正方体组成的几何体，则该几何体的俯视图为( )
5. 如图，该正方体的俯视图是( )
6. 下列立体图形中，俯视图与主视图不同的是( )
7. 下列四个立体图形中，其主视图是轴对称图形但不是中心对称图形的是( )

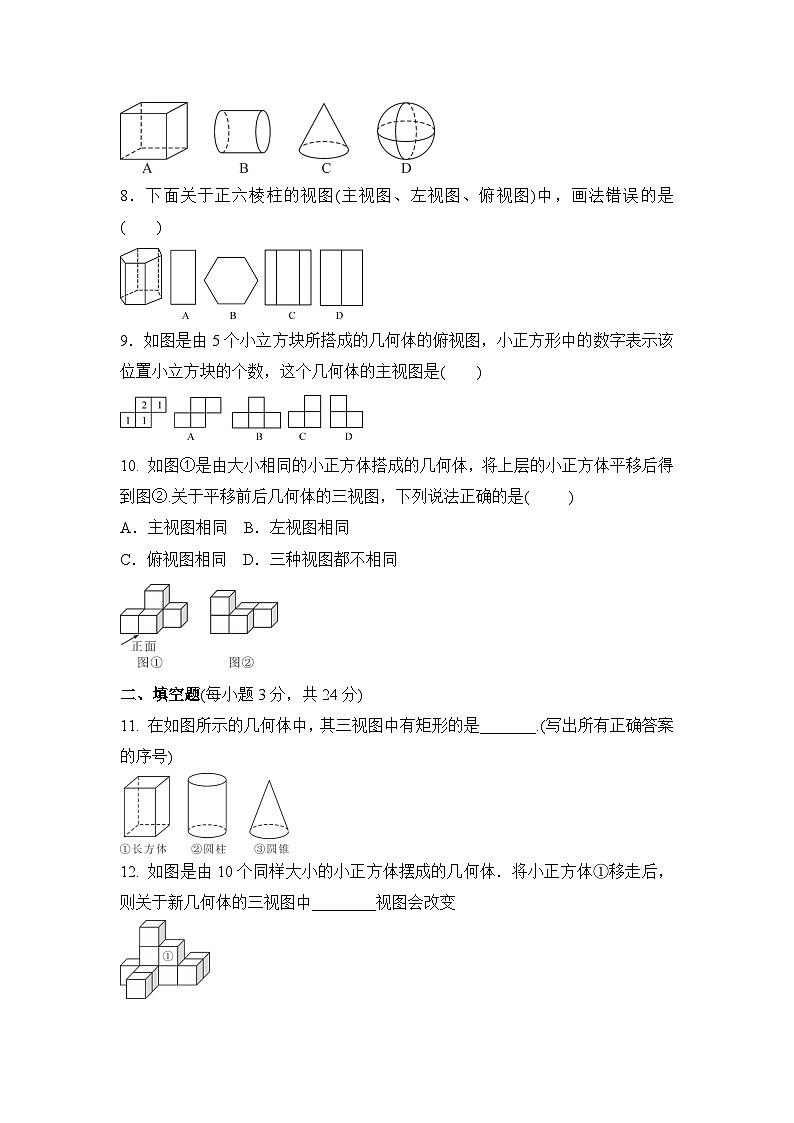

8．下面关于正六棱柱的视图(主视图、左视图、俯视图)中，画法错误的是( )
9．如图是由5个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的主视图是( )
10. 如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②.关于平移前后几何体的三视图，下列说法正确的是( )
A．主视图相同 B．左视图相同
C．俯视图相同 D．三种视图都不相同
二、填空题(每小题3分，共24分)
11. 在如图所示的几何体中，其三视图中有矩形的是_______.(写出所有正确答案的序号)
12. 如图是由10个同样大小的小正方体摆成的几何体．将小正方体①移走后，则关于新几何体的三视图中________视图会改变

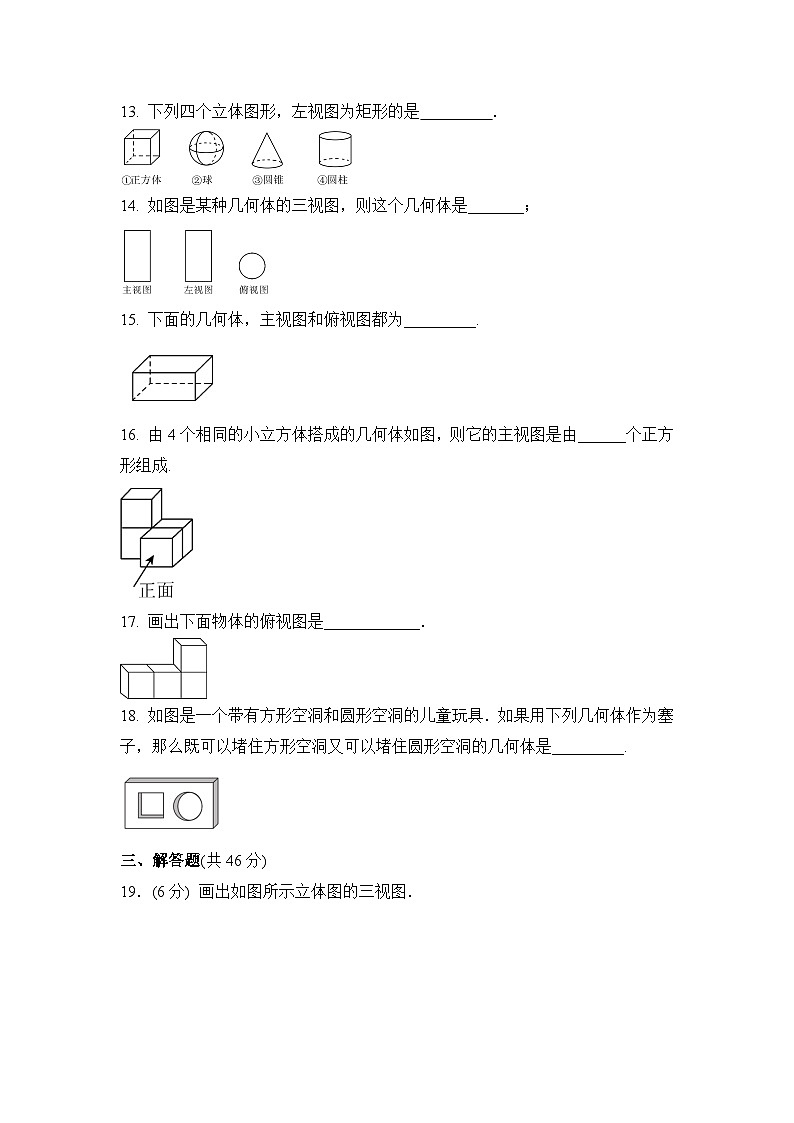

13. 下列四个立体图形，左视图为矩形的是 ．
14. 如图是某种几何体的三视图，则这个几何体是_______；
15. 下面的几何体，主视图和俯视图都为_________.
16. 由4个相同的小立方体搭成的几何体如图，则它的主视图是由______个正方形组成.
17. 画出下面物体的俯视图是____________．
18. 如图是一个带有方形空洞和圆形空洞的儿童玩具．如果用下列几何体作为塞子，那么既可以堵住方形空洞又可以堵住圆形空洞的几何体是_________.
三、解答题(共46分)
19．(6分) 画出如图所示立体图的三视图．
20．(6分) 由一些相同的小正方体搭成的几何体的左视图和俯视图如图所示，请在网格中画出一种该几何体的主视图，且使该主视图是轴对称图形．
21．(6分)补全左视图与俯视图．
22．(6分) 一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你画出这个几何体的三视图．
23．(6分)一种机器上有一个进行转动的零件叫燕尾槽(如图)，为了准确做出这个零件，请画出它的三视图．

24．(8分) 如图，某游乐园门口需要修建一个由正方体和圆柱组合而成的立体图形，已知正方体的棱长与圆柱的直径及高相等，都是0.8 m.
(1)请画出它的主视图、左视图、俯视图．
(2)为了好看，需要在这个立体图形表面刷一层油漆，已知油漆每平方米40元，那么一共需要花费多少元？(结果精确到0.1元)
25．(8分) 如图是由若干个完全相同的小正方体组成的一个几何体．
(1)请画出这个几何体的左视图和俯视图；(用阴影表示)
(2)如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的俯视图和左视图不变，那么最多可以再添加几个小正方体？
参考答案
1-5CBBCA 6-10CCABC
11. ①②
12．主
13. ①④
14. 圆柱
15. 矩形
16. 3
17.
18. 圆柱体
19. 解：如图所示：
20. 解：如图所示：
21. 解：如图所示：
22. 解：如图所示：
23. 解：如图所示：
24. 解：(1)如图所示
(2)根据题意得出：
0.8×0.8×5＋0.8π×0.8＝(0.64π＋3.2)(m2)，
40×(0.64π＋3.2)≈208.4(元)．
25. 解：(1)如图：
(2)在第二层第二列第二行和第三行各加一个，第三层第二列第三行加一个，第三列第三行加1个，2＋1＋1＝4(个)，故最多可再添加4个小正方体
