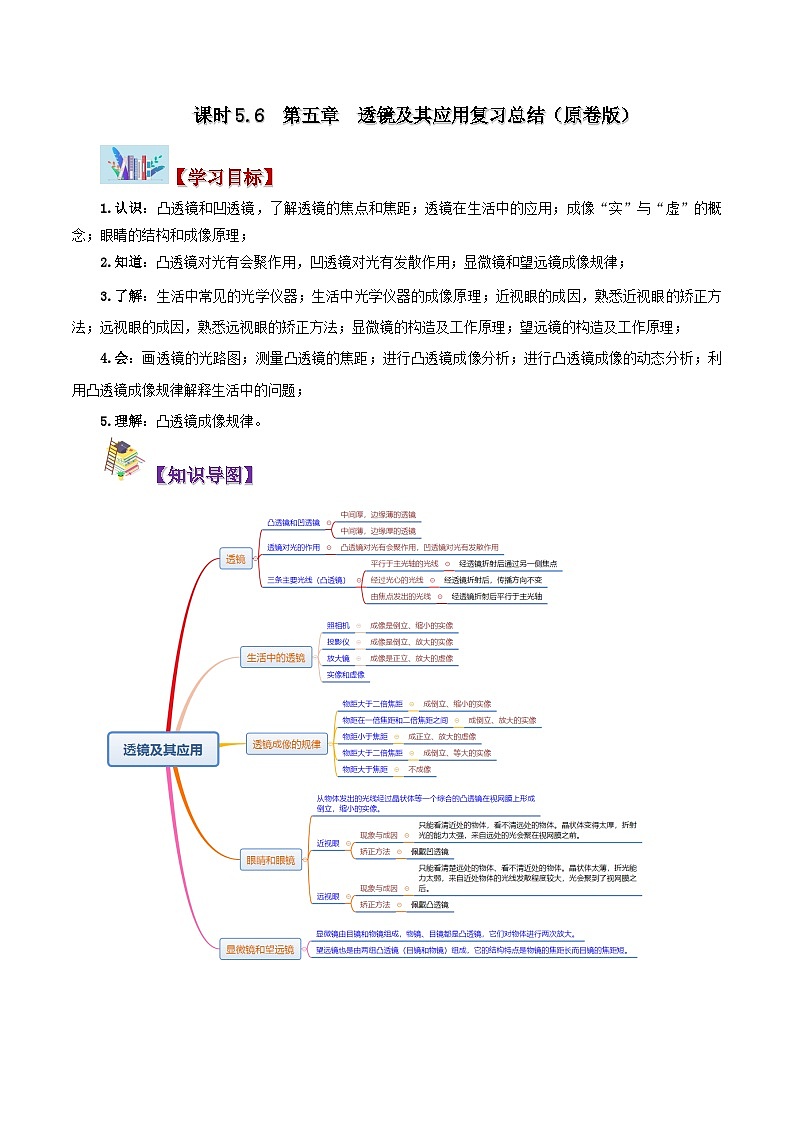

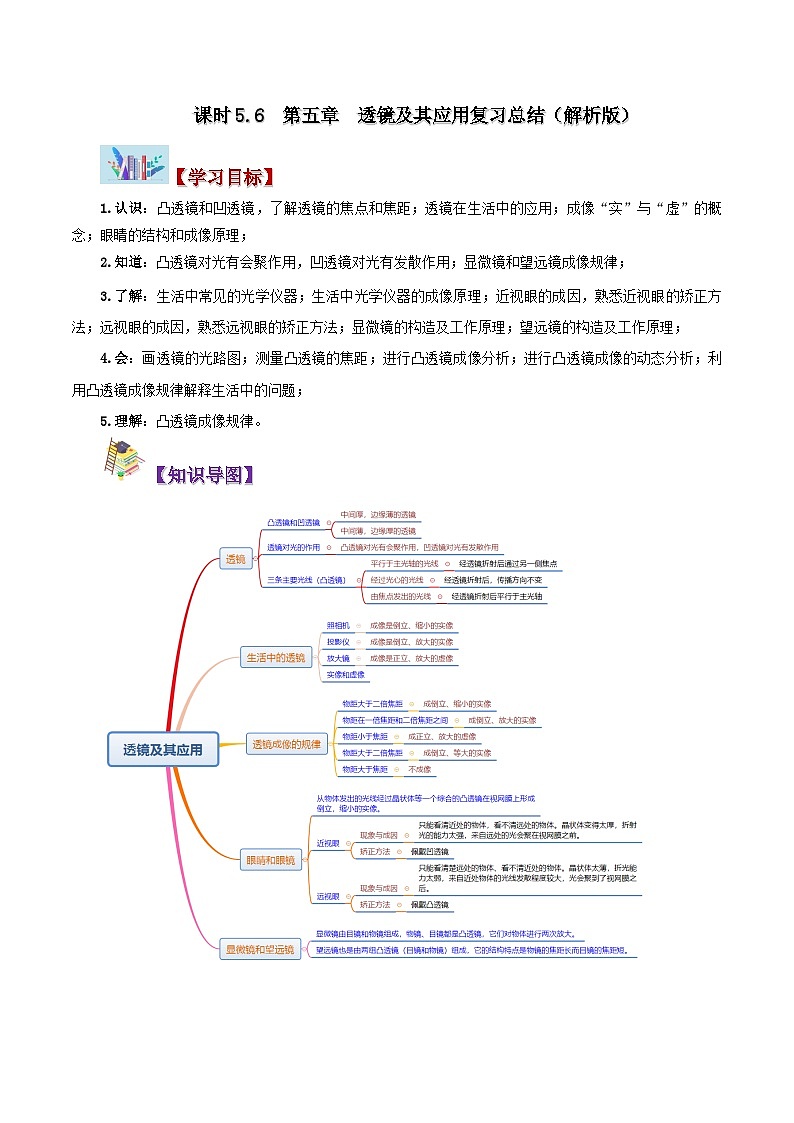

物理八年级上册第1节 透镜学案设计

这是一份物理八年级上册第1节 透镜学案设计，文件包含人教版2023年八年级物理上册同步精品讲义课时56第五章透镜及其应用复习总结教师版docx、人教版2023年八年级物理上册同步精品讲义课时56第五章透镜及其应用复习总结学生版docx等2份学案配套教学资源，其中学案共43页， 欢迎下载使用。
1.认识：凸透镜和凹透镜，了解透镜的焦点和焦距；透镜在生活中的应用；成像“实”与“虚”的概念；眼睛的结构和成像原理；
2.知道：凸透镜对光有会聚作用，凹透镜对光有发散作用；显微镜和望远镜成像规律；
3.了解：生活中常见的光学仪器；生活中光学仪器的成像原理；近视眼的成因，熟悉近视眼的矫正方法；远视眼的成因，熟悉远视眼的矫正方法；显微镜的构造及工作原理；望远镜的构造及工作原理；
4.会：画透镜的光路图；测量凸透镜的焦距；进行凸透镜成像分析；进行凸透镜成像的动态分析；利用凸透镜成像规律解释生活中的问题；
5.理解：凸透镜成像规律。
【知识导图】

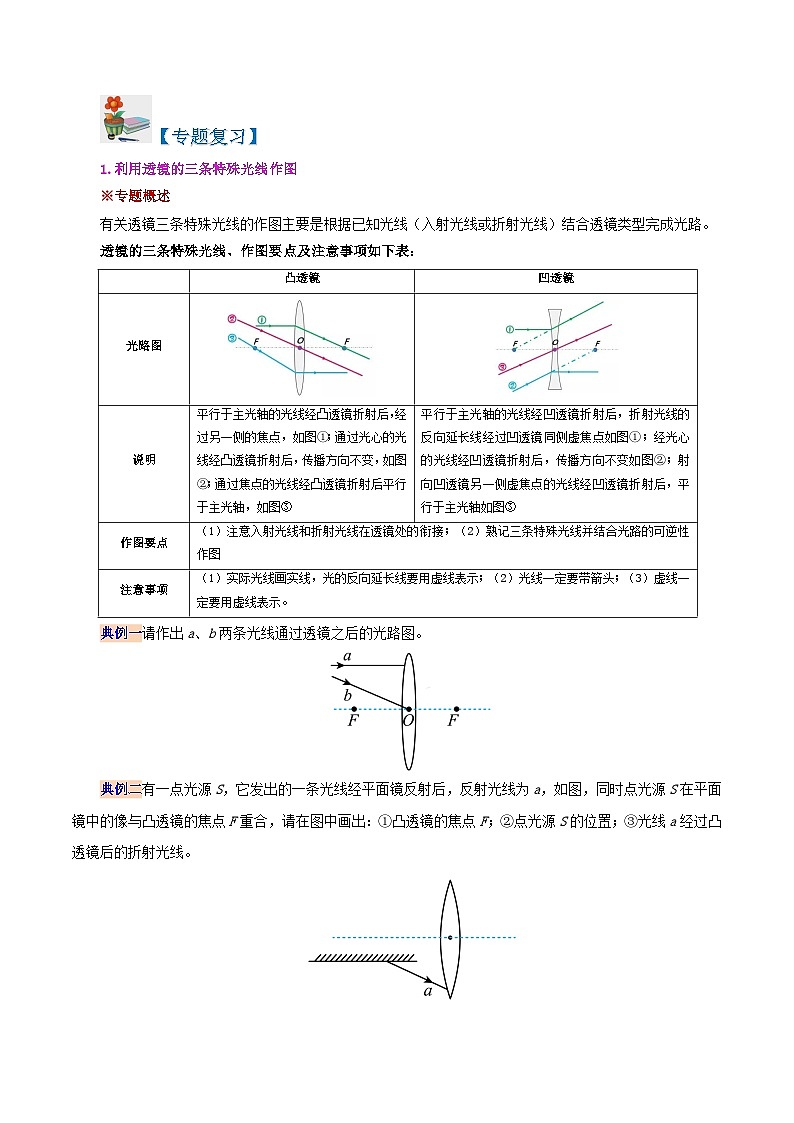

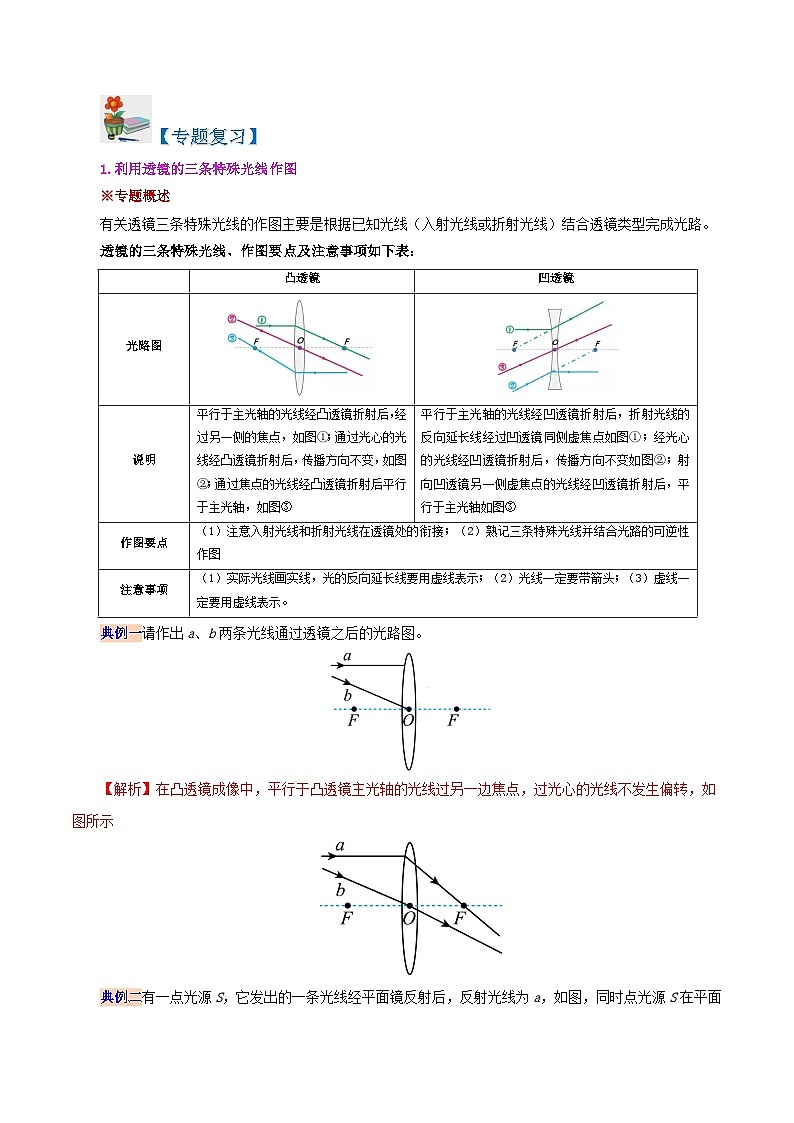

【专题复习】
1.利用透镜的三条特殊光线作图
※专题概述
有关透镜三条特殊光线的作图主要是根据已知光线（入射光线或折射光线）结合透镜类型完成光路。
透镜的三条特殊光线、作图要点及注意事项如下表：
典例一请作出a、b两条光线通过透镜之后的光路图。
【解析】在凸透镜成像中，平行于凸透镜主光轴的光线过另一边焦点，过光心的光线不发生偏转，如图所示

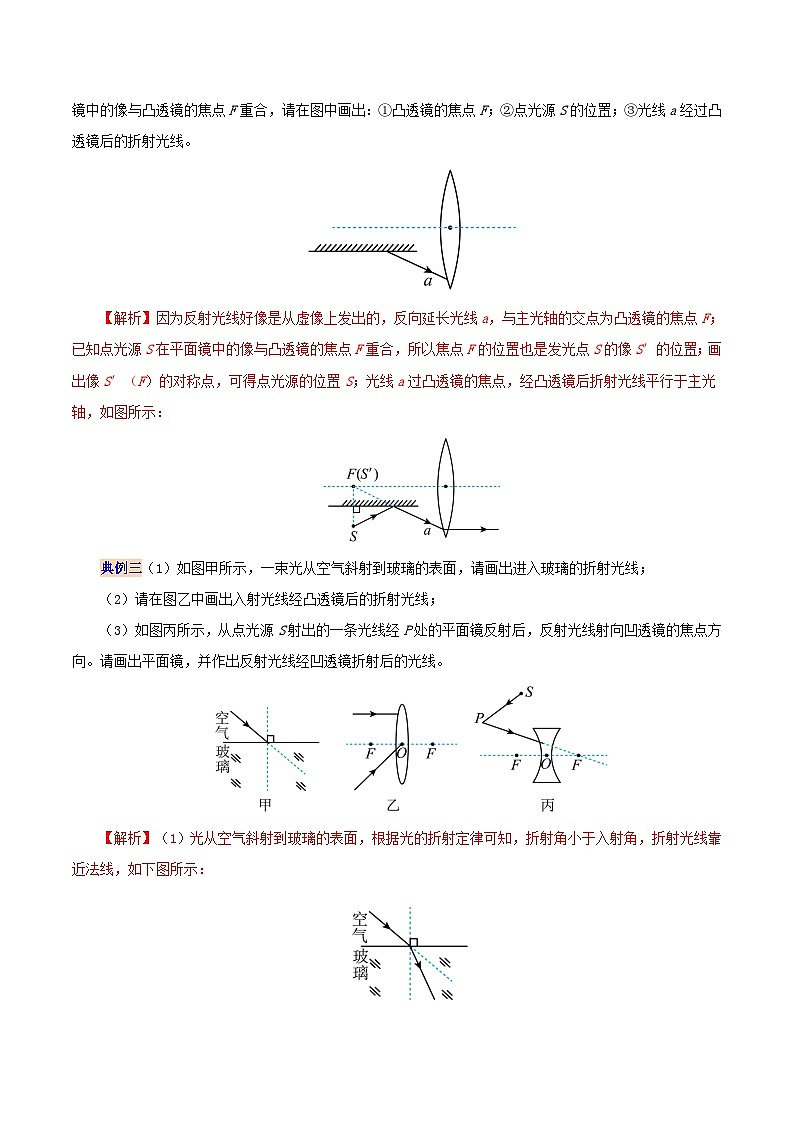

典例二有一点光源S，它发出的一条光线经平面镜反射后，反射光线为a，如图，同时点光源S在平面镜中的像与凸透镜的焦点F重合，请在图中画出：①凸透镜的焦点F；②点光源S的位置；③光线a经过凸透镜后的折射光线。
【解析】因为反射光线好像是从虚像上发出的，反向延长光线a，与主光轴的交点为凸透镜的焦点F；已知点光源S在平面镜中的像与凸透镜的焦点F重合，所以焦点F的位置也是发光点S的像S′的位置；画出像S′（F）的对称点，可得点光源的位置S；光线a过凸透镜的焦点，经凸透镜后折射光线平行于主光轴，如图所示：

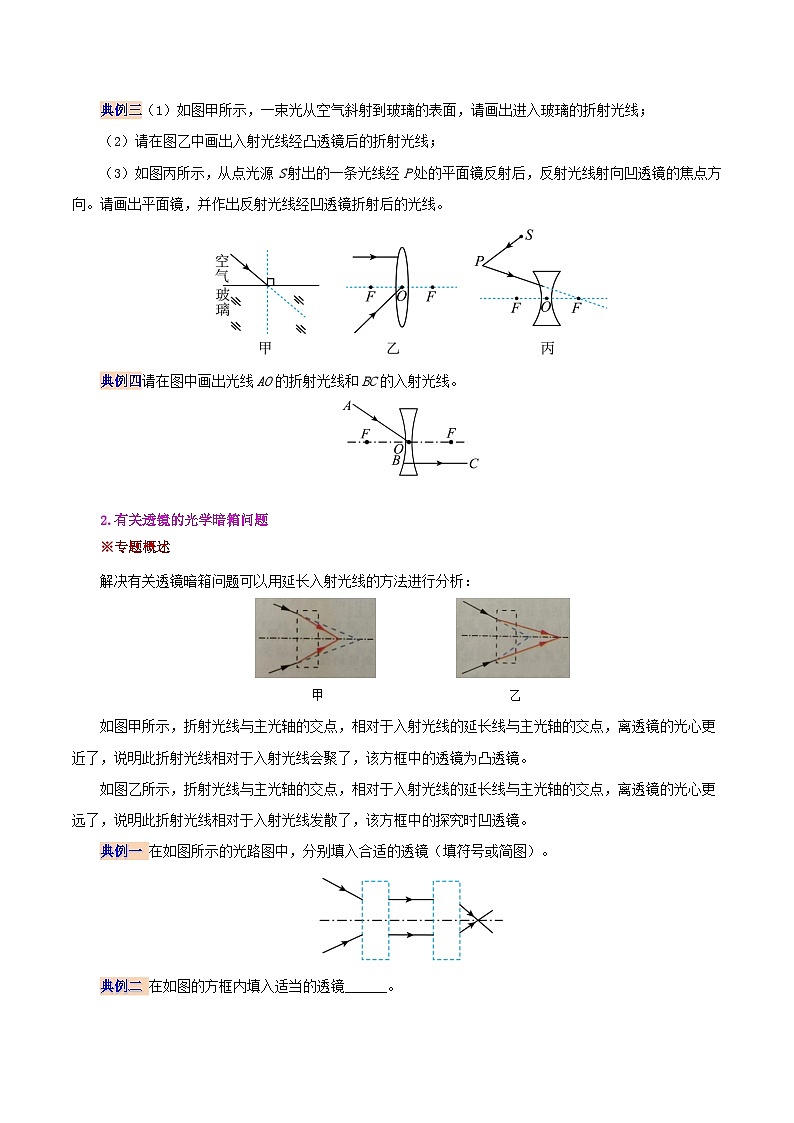

典例三（1）如图甲所示，一束光从空气斜射到玻璃的表面，请画出进入玻璃的折射光线；
（2）请在图乙中画出入射光线经凸透镜后的折射光线；
（3）如图丙所示，从点光源S射出的一条光线经P处的平面镜反射后，反射光线射向凹透镜的焦点方向。请画出平面镜，并作出反射光线经凹透镜折射后的光线。
【解析】（1）光从空气斜射到玻璃的表面，根据光的折射定律可知，折射角小于入射角，折射光线靠近法线，如下图所示：
（2）平行于主光轴的光线经过凸透镜折射后会经过焦点F，过光心的光线经凸透镜后传播方向不变，如下图所示：
（3）根据光的反射规律，反射角等于入射角，因此法线是入射光线和反射光线夹角的角平分线，先作反射光线和入射光线夹角的角平分线，即为法线，法线与平面镜始终垂直，因此过P点作法线的垂线，这就是平面镜的位置。射向凹透镜焦点的光线经凹透镜折射后将平行于主光轴，如下图所示：
典例四请在图中画出光线AO的折射光线和BC的入射光线。
【解析】根据凹透镜的三条特殊光线的光路图可知，过光心的光线其传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，据此画出光线AO的折射光线和BC的入射光线，如图所示。
2.有关透镜的光学暗箱问题
※专题概述
解决有关透镜暗箱问题可以用延长入射光线的方法进行分析：

甲 乙
如图甲所示，折射光线与主光轴的交点，相对于入射光线的延长线与主光轴的交点，离透镜的光心更近了，说明此折射光线相对于入射光线会聚了，该方框中的透镜为凸透镜。
如图乙所示，折射光线与主光轴的交点，相对于入射光线的延长线与主光轴的交点，离透镜的光心更远了，说明此折射光线相对于入射光线发散了，该方框中的探究时凹透镜。
典例一 在如图所示的光路图中，分别填入合适的透镜（填符号或简图）。
【解析】由图中光线可知，经过左边透镜时，光线被发散了，故左边是一个凹透镜，经过右边透镜时光线被会聚了，故右边是凸透镜，如下图所示：
典例二 在如图的方框内填入适当的透镜______。
【解析】左图中，光线经过透镜变的远离了主光轴，对光线起到了发散作用，应填凹透镜；
右图中，光线经过透镜变的靠近了主光轴，对光线起到了会聚作用，应填凸透镜。如图所示
典例三 已知暗箱内有一只凹透镜和一只平面镜。请在暗箱内画出完整的光路图，填上光学仪器，并注明凹透镜虚焦点F的位置。
【解析】延长射入黑箱的光线，该光线经平面镜反射后，反射光线与射出黑箱的光线交于一点B，过该点垂直主光轴画出凹透镜；前面反射光线OB与主光轴的交点F为凹透镜的焦点；画出入射光线AO与反射光线OB的夹角的角平分线，即法线，垂直法线画出平面镜，如图所示：
典例四 在图中填上适当的透镜。
【解析】由图可知，两条光线折射后传播范围变大，说明透镜对光线有发散作用，为凹透镜。如图：
3.探究凸透镜成像规律
※专题概述
解答“探究凸透镜成像规律”的实验时要注意以下几点：
（1）如何测量焦距：一束平行光通过凸透镜后会聚的点即为焦点，可测焦距；
（2）保障实验成功：蜡烛、凸透镜不动，移动光屏直至在光屏上成清晰的像；
（3）如何判断成虚像：物距小于焦距时，无论怎么移动光屏都无法在光屏上成像；
（4）无法成像的原因：蜡烛在焦点上或物距小于焦距、焦距太大成像在光具座外、蜡烛与凸透镜和光屏没有在同一水平线上；
（5）成像位置如何移动：可调节蜡烛或凸透镜；
（6）蜡烛变短：成像上移；
（7）的明暗变化：用遮光板挡住部分光线，成像完整但像变暗；
（8）用光具座进行实验时，应做到：烛焰、凸透镜的中心、光屏中心应在同一直线上（同一高度），目的使烛焰的像成在光屏中央；
（9）同一物距范围内，不断改变物距进行实验的目的：排除偶然因素，使实验结论更具普遍性；
（10）实验中无论怎样移动光屏都找不到像的原因：（1）烛焰、凸透镜中心、光屏中心未在同一高度；（2）蜡烛恰好在凸透镜一倍焦距位置；（3）物距稍大于一倍焦距，像距很大，光具座长度有限；（4）物距小于一倍焦距，成的是虚像。
典例一 用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像。下列说法正确的是（ ）。
A．凸透镜的焦距是20cm；
B．图乙中烛焰成的是倒立放大的实像；
C．照相机成像特点与图乙中所成像的特点相同；
D．保持蜡烛和光屏位置不变，将透镜向右移，可再次在光屏上成清晰的像
【答案】BD。
【解析】A．平行于主光轴的光线经凸透镜折射后将会聚于点F，点F即为此透镜的焦点，从焦点到透镜中心的距离即为焦距，则透镜的焦距为30.0cm-20.0cm=10.0cm
故A错误；
B．图乙中，物距、像距分别为u=15.0cm，v=30.0cm
像距大于物距，由凸透镜成像规律可知，图乙中烛焰成的是倒立放大的实像，故B正确；
C．由凸透镜成像规律可知，当u>2f
时，成倒立缩小的实像，应用于照相机，故C错误；
D．要成清晰的像，可使物距大于2f，像距处于f和2f之间，或使物距处于f和2f之间，像距大于2f，所以向右移动凸透镜，使物距与原来的像距相等，根据光路的可逆性，可以成清晰的像，故D正确。
故选BD。
典例二 一束平行光经过一凸透镜，调节光屏的位置，直到在光屏上得到一个最小、最亮的光斑，如图甲所示，用此凸透镜“探究凸透镜成像规律”。
（1）实验前，先将蜡烛、凸透镜和光屏依次安装在光具座上，并进行调节，使烛焰、透镜、光屏的中心大致在同一水平高度，目的是_____。
（2）将点燃的蜡烛、凸透镜放在如图乙所示的位置，移动光屏，在光屏上得到一清晰倒立、____（填“放大”、“缩小”或“等大”）的实像。
（3）此时，若把蜡烛和光屏的位置互换，则在光屏上_____（填“仍能”或“不能”）成像。
（4）在如图乙的实验中，当蜡烛向远离凸透镜方向移动时，为了在光屏上再次得到清晰的像，光屏移动的速度应____（填“大于”、“小于”或“等于”）蜡烛移动的速度，所成的像____（填“逐渐变大”、“逐渐变小”或“不变”）。
【答案】见解析；缩小；仍能；小于；逐渐变小。
【解析】（1）[1]焦点在40.0cm处，光心在30.0cm处，所以，焦距为40.0cm-30.0cm=10.0cm
点燃蜡烛，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度，使像成在光屏中央，便于观察像的特点。
（2）[2]烛焰放在距凸透镜的距离50.0cm-20.0cm=30.0cm
处时，u＞2f，成倒立、缩小的实像。
（3）[3]若此时保持透镜位置不变，交换蜡烛与光屏的位置，由于光路是可逆的，光屏上仍能成清晰的像。
（4）[4][5]因为凸透镜成实像时，有物远像近像变小的特点，当蜡烛向远离凸透镜方向移动时，为了在光屏上再次得到清晰的像，相同时间内移动光屏的位置。物体在二倍焦距处，像在另一侧的2倍焦距处；物体在二倍焦距外，成的像在一倍焦距和二倍焦距之间。像移动的距离是小于焦距的，则光屏移动的速度应小于蜡烛移动的速度，此过程中所成的像逐渐变小。
典例三 在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm．
(1)将点燃的蜡烛、凸透镜放在如图所示的位置，移动光屏，在光屏上得到了清晰的倒立、________(选填“放大”或“缩小”)的实像;____ ______(填光学仪器名称)就是利用这一成像规律工作的。
(2)保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向 _______(选填“靠近”或“远离”)透镜的方向移动，此时的像与原来的像相比______________(选填“变大”或“变小”)。
【答案】放大；投影仪；靠近；变小。
【解析】（1）[1][2]凸透镜焦距为10cm，我们观察发现蜡烛到凸透镜距离超过10cm不到20cm，即在一倍焦距外二倍焦距内，成倒立放大的实像，投影仪后者幻灯机就是利用此原理成像的。
（2）[3][4]物远像近像变小，蜡烛远离透镜，像就会靠近透镜，所以光屏应靠近透镜方向移动，此时像近像变小。
典例四 如图是小明同学“探究凸透镜成像的规律”的装置，凸透镜的焦距是10cm。
（1）点燃蜡烛后，应调节烛焰、凸透镜和光屏，使它们的中心在______上；
（2）将实验器材按图中甲位置放置，光屏上成清晰的像，应用此规律工作的是______（选填“照相机”“投影仪”或“放大镜”）。实验一段时间后，原来成在光屏中央的像“跑”到图乙所示的位置、若要像重新回到光屏中央，请说出一种可行的方法______；
（3）调整高度后，小明将图甲中的凸透镜取下，换成一个焦距是12cm的凸透镜，看到光屏上的像变模糊了，他将光屏向______（选填“靠近”或“远离”）透镜方向移动直到像又清晰了，这个像会______（选填“变大”“变小”或“不变”）；
（4）图丙是“天宫课堂”中，航天员王亚平通过水球成______（选填“实”或“虚”）像的瞬间。小明想模拟这个情景，于是去掉光屏，眼睛从光屏位置的右侧看向透镜，他______（选填“能”或“不能”）看到烛焰倒立的像。
【答案】同一高度；投影仪；将光屏向上移动；远离；变大；实；能。
【解析】（1）[1]为了烛焰的像呈现在光屏的中央，点燃蜡烛后，应将烛焰、凸透镜、光屏三者的中心大致在同一高度上。
（2）[2]由图可知，此时的物距为15.0cm，物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，应用此规律工作的是投影仪。
[3]验一段时间后，原来成在光屏中央的像“跑”到光屏的上方，根据穿过光心的光线方向不变，若要像重新回到光屏中央，可将光屏向上移动。
（3）[4]将图中的凸透镜换成焦距是12cm的凸透镜，保持蜡烛和凸透镜的位置不变，相当于减小了物距，要在光屏上成清晰的像，需要增大像距，即光屏应向远离凸透镜的方向移动。
[5]根据凸透镜成像规律可知，凸透镜在成实像的过程中，物距越小，像距越大，像变大，所以这个像会大。
（4）[6]从图中可知，航天员王亚平通过水球成倒立、缩小的实像。
[7]当把光屏去掉后，实际光线会聚成实像后继续向前传播，进入人的眼睛，所以眼睛能看到烛焰倒立的像。
4.凸透镜成像规律的应用
※专题概述
典例一 购物支付已进入“刷脸”时代，如图所示，消费者结账时只需面对摄像头（相当于一个凸透镜），经系统自动拍照、扫描等，确认相关信息后，即可迅速完成交易。下列有关说法正确的是（ ）。
A．光经过摄像头成像利用的是光的反射；
B．摄像头成像特点与投影仪相同；
C．“刷脸”时，面部应位于摄像头两倍焦距之外；
D．“刷脸”时，面部经摄像头成正立缩小的实像
【答案】C。
【解析】根据凸透镜成像的原理和规律逐项判断。
摄像头为凸透镜，其原理为光的折射，应用的是凸透镜成倒立缩小的实像，与照相机的特点相同，物距应大于二倍焦距，则面部应位于摄像头两倍焦距以外。故C正确。
典例二 透镜在我们生活、学习中应用广泛，下列说法正确的是（ ）。
A．放大镜的镜片是凹透镜；
B．无论是凸透镜还是凹透镜，通过光心的光传播方向不变；
C．照相时，被照者应站在镜头的两倍焦距以内；
D．投影仪使物体在屏幕上成正立的放大的虚像
【答案】B。
【解析】A．放大镜是一个凸透镜，利用物体在凸透镜的一倍焦距以内成正立、放大的虚像工作的，故A错误；
B．由凸透镜和凹透镜的三条特殊光线的传播规律可知，经过透镜光心的光线传播方向不改变，故B正确；
C．照相机是应用物距大于二倍焦距时，凸透镜成倒立、缩小的实像工作的，则被照者应站在凸透镜的两倍焦距以外，故C错误；
D．投影仪是应用物距大于一倍焦距小于二倍焦距时，凸透镜成倒立、放大的实像工作的，故D错误。
故选B。
典例三 某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示，下列判断正确的是（ ）。
A．该凸透镜的焦距是20cm；
B．当u=15cm时，光屏上不能成像；
C．当u=25cm时成缩小的像，投影仪就是根据这一原理制成的；
D．把物体从距凸透镜11cm处移动到30cm处的过程中，像逐渐变小
【答案】D。
【解析】A．当，凸透镜成倒立、等大的实像，由图可知， ，所以f=10cm；故A项错误；
B．当u=15cm时，，成倒立、放大的实像，光屏上能成像．故B项错误；
C．当u=25cm时，u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．故C项错误；
D．物体从距凸透镜11cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小。故D项正确。
典例四 在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ）。
①光屏上成倒立、放大的实像；
②照相机是利用这一成像原理工作的；
③该透镜的焦距f一定满足8cm＜f＜15cm；
④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜。
A．只有①和③B．只有②和④C．只有②和③D．只有①和④
【答案】C。
【解析】根据凸透镜成像的规律分析：
①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；
②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；
③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即，得：；
像距为一倍到二倍焦距之间，即，得：，；
综合以上条件得：，故③正确；
④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误；
故选C。
【真题演练】
一、选择题
1.（2022·枣庄）在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上能成等大清晰的像。关于本实验下列说法正确的是（ ）。
A. 凸透镜的焦距是20cm；
B. 把蜡烛移至刻度尺10cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像；
C. 把蜡烛移至刻度尺32cm处，凸透镜不动，移动光屏，能在光屏上得到清晰的像。这与照相机的成像原理相同；
D. 把蜡烛移至刻度尺45cm处，凸透镜不动，移动光屏，会再次在光屏上得到清晰的像
【答案】B。
【解析】A．当物距等于二倍焦距时，凸透镜成等大像时，由图可知u=20cm=2f
解得f=10cm，故A错误；
B．把蜡烛移至刻度尺10cm处，凸透镜不动，此时物距40cm，大于二倍焦距，根据凸透镜成像规律可知，移动光屏，能在光屏上得到清晰的倒立的缩小的实像，故B正确；
C．把蜡烛移至刻度尺32cm处，凸透镜不动，此时物距为18cm，等于一倍焦距而小于二倍焦距，根据凸透镜成像规律可知，移动光屏，能在光屏上得到清晰的倒立的放大的实像，这与投影仪的成像原理相同，故C错误；
D．把蜡烛移至刻度尺45cm处，凸透镜不动，此时物距为5cm，小于焦距，根据凸透镜成像规律可知，此时成的是虚像，不能在光屏上不成像，故D错误。
故选B。
2.（2022·北京） 小京通过焦距为10cm的凸透镜看到了提示牌上“关灯”两字放大的像，如图所示。下列说法正确的是（ ）。
A. “关灯”两字放大的像是实像；
B. 提示牌上“关灯”两字在凸透镜的焦点上；
C. 提示牌上“关灯”两字到凸透镜的距离小于10cm；
D. 提示牌上“关灯”两字到凸透镜的距离大于20cm
【答案】C。
【解析】由图可知，像是正立的，所以成正立放大的虚像，由凸透镜成像规律可知，当物距小于一倍焦距时，成正立放大的虚像，由于该凸透镜焦距为10cm，所以提示牌上“关灯”两字到凸透镜的距离小于10cm，故ABD错误，C正确。
故选C。
3.（2022·牡丹江、鸡西地区朝鲜族学校联合体）（多选）我们在初中物理的学习过程中，了解和接触了许多的光学器件，以下描述正确的是（ ）。
A. 小刚用照相机拍摄小明时，小明到镜头的距离应大于二倍焦距；
B. 近视眼镜的镜片是凹透镜；
C. 凸透镜对光线有会聚作用；
D. 借助放大镜看地图时，地图与放大镜的距离应等于一倍焦距
【答案】ABC。
【解析】A．照相机成倒立缩小的实像，由凸透镜成像规律可知，当物距大于二倍焦距时，成倒立缩小的实像，所以用照相机拍照时，小明到镜头的距离应大于二倍焦距，故A正确；
B．近视眼只能看清近处，原因是成像时成在了视网膜的前方，所以矫正近视眼要佩戴凹透镜，使光线发散，成在视网膜上，所以近视眼镜的镜片是凹透镜，故B正确；
C．凸透镜中间厚，边缘薄，对光线有会聚作用，故C正确；
D．放大镜成正立放大的虚像，由凸透镜成像规律可知，当物距小于一倍焦距时，成正立放大的虚像，所以用放大镜看物体时，地图与放大镜的距离应小于一倍焦距，故D错误。
故选ABC。
4.（2022·海南）下列物品利用光的反射规律成像的是（ ）。
A. 显微镜B. 照相机
C. 老花镜D. “拐弯镜”
【答案】D。
【解析】A．显微镜的目镜和物镜都是凸透镜，显微镜的原理是：先通过物镜使物体成一倒立、放大的实像，然后再通过目镜把这个实像再次放大，利用光的折射规律成像，故A不符合题意；
B．物距大于2倍焦距时，凸透镜成倒立、缩小的实像，应用是照相机，利用光的折射规律成像，故B不符合题意；
C．老花镜即凸透镜，物距小于1倍焦距时，凸透镜成正立、放大的虚像，利用光的折射规律成像，故C不符合题意；
D ．“拐弯镜”即凸面镜，利用光的反射规律成像，可扩大视野范围，故D符合题意。
故选D。
二、填空题
5.（2022·武威）烈日下，汽车玻璃窗上的小水珠应尽快擦干，这是由于小水珠相当于一个 ___________（选填“凸透镜”或“凹透镜”），对太阳光有 ___________（选填“会聚”或“发散”）作用，可能使车内某处温度升高而导致火灾。
【答案】①凸透镜；②会聚。
【解析】[1]小水珠边缘薄，中间厚，所以相当于凸透镜。
[2]凸透镜对光线具有会聚作用，凹透镜对光线有发散作用，而小水珠相当于凸透镜，故对光线有会聚作用。
6.（2022·贺州）如图所示的四个透镜，属于凸透镜的有______，属于凹透镜的有______（两空均填编号）。
【答案】①②③；②①④。
【解析】【详解】[1]中间厚，边缘薄的透镜叫凸透镜，如图所示的四个透镜，属于凸透镜的有②③。
[2]中间薄，边缘厚的透镜叫凹透镜，如图所示的四个透镜，属于凹透镜的有①④。
7.（2022·北部湾）在较暗的室内，手持一个凸透镜，在白墙和点燃的蜡烛间移动（离墙近些），在墙上能看到烛焰______（选填“正立”或“倒立”）缩小的像，根据这个原理可制成______（选填“照相机”或“投影仪”）。
【答案】①倒立；②照相机。
【解析】[1]手持一个凸透镜，在白墙和点燃蜡烛间移动（离墙近些），此时物距大于像距，若能在墙上成像，则成倒立、缩小的实像。
[2]照相机成的像是倒立、缩小的实像，投影仪成的像是倒立、放大的实像，所以根据这个原理可制成照相机。
8.（2022·泰州）小明用如图所示的透镜来探究凸透镜成像规律，该透镜的焦距为_______cm。实验中，小明保持凸透镜在光具座上的位置不变，把点燃的蜡烛放在“20cm”刻度线处，移动光屏，烛焰可在光屏上成倒立、________（选填“放大”、“等大”或“缩小”）的像，生活中利用这类透镜来矫正______眼的视力缺陷。
【答案】①12.0；②放大；③远视。
【解析】[1]由图得，凸透镜的光心在刻度尺的40.0cm位置。平行于主光轴的光通过凸透镜后会聚的点为焦点，因此该凸透镜的焦点在刻度尺52.0cm位置，故透镜的焦距为
[2]小明保持凸透镜在光具座上的位置不变，把点燃的蜡烛放在“20cm”刻度线处，此时物距为
在一倍焦距和两倍焦距之间，凸透镜成的像为放大、倒立的实像。
[3]凸透镜对光线具有会聚作用，可以用于矫正远视眼。
三、作图题
9.（2022·本溪铁岭辽阳） 用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。然后经水平地面上的平面镜反射，在墙壁上形成一个光点A．请在图中画出：（1）a的入射光线；（2）光点A的位置；（3）标出反射角度数。
【解析】由凸透镜的三条特殊光线知，入射光线平行于主光轴，折射光线过焦点，作出a光线的入射光线，a光线射到平面镜上发生反射，由图可知，入射角为90°-30°=60°
根据光的反射定律可知，反射角也为60°。故过光线a与平面镜的交点作法线（用虚线），然后画出反射光线，与法线的夹角为60°，与墙壁交于A点，作图如下：
四、实验探究题
10.（2022·包头）如图所示，小明利用凸透镜成像原理来研究电影放映时银幕上的影像情况。
（1）进入影院，小明发现银幕表面较为粗糙，观众在不同位置都可以看到银幕上的影像，这是因为光在银幕上发生了_______反射。
（2）小明在银幕上看到了清晰的影像，这个影像相对于胶片上的图案是_______（填“正立”或“倒立”）的。同时，影像又是放大的，是因为胶片放在了距离镜头_______（填答案序号）的位置。
A.一倍焦距以内 B.一倍焦距到二倍焦距之间 C.二倍焦距以外
（3）放映过程中影像大小超出了银幕边界，要使影像缩小到银幕范围且仍然清晰，在放映机镜头靠近银幕的同时，还要将胶片到镜头的距离调_______（填“大”或“小”）一些。
【答案】①漫；②倒立；③B；④大。
【解析】（1）[1]银幕表面较为粗糙，镜头折射出来的光在银幕上发生了漫反射，反射光线射向四面八方，使坐在各个位置的观众都能看到荧幕。
（2）[2]小明在银幕上看到了清晰的影像，是电影胶片通过凸透镜在荧幕上成的倒立、放大的实像，因此这个影像相对于胶片上的图案是倒立的。
[3]荧幕上的影像是放大的，是因为胶片放在了距离镜头的一倍焦距和二倍焦距之间，像成在二倍焦距以外，像距大于物距，故B符合题意，AC不符合题意。
故选B。
（3）[4]放映过程中影像大小超出了银幕边界，说明胶片成的像太大，即像距太大，要使影像缩小到银幕范围且仍然清晰，应使放映机镜头靠近银幕，缩小相距；还要将胶片到镜头的距离调大一些，即物远像近像变小。
11.（2022·锦州）小明做“探究凸透镜成像规律”的实验。
（1）如图甲所示，将一束平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距f=______cm；
（2）小明在某次实验中，将蜡烛、凸透镜、光屏放在光具座上如图乙所示的位置，光屏上呈现清惭的像，此像是倒立、______的实像，生活中______（选填“照相机”、“投影仪”或“放大镜”）就是依据此成像原理制成的；
（3）保持蜡烛位置不变，移动凸透镜至如图丙所示位置，则人眼在图中______（选填“A”或“B”）处能观察到烛焰的像；
（4）小明在图乙中烛焰和凸透镜之间的适当位置放一副眼镜，发现光屏上原本清晰的像变模糊了。将蜡烛向靠近凸透镜方向移动适当距离后，光屏上再次得到清晰的像，则该眼镜是______（选填“近视”或“远视”）眼镜。
【答案】①10.0；②放大；③投影仪；④B ；⑤远视。
【解析】（1）[1]由图可知，平行光线经过凸透镜后会聚于一点，这一点就是焦点；焦点到光心的距离是焦距，由图可知，该凸透镜的焦距为f=50.0cm-40.0cm=10.0cm
（2）[2][3]由乙图可知，物距u=15.0cm，由于f
