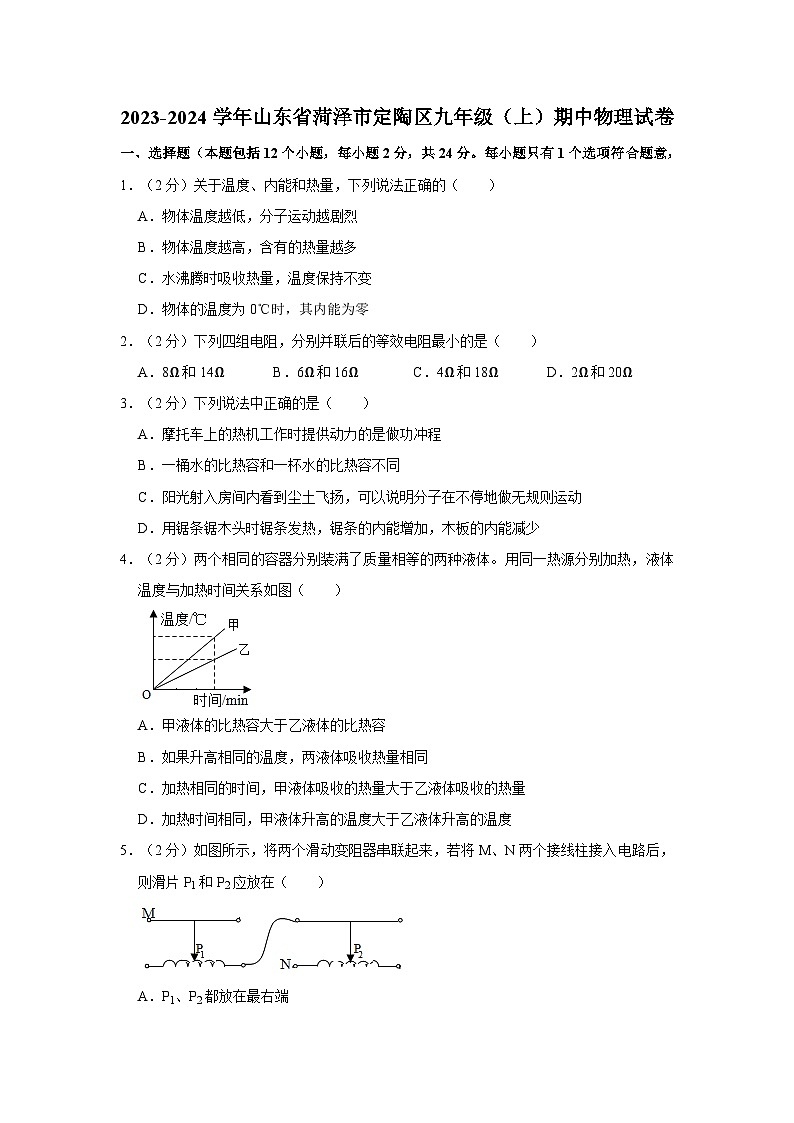

山东省菏泽市定陶区2023-2024学年九年级上学期期中物理试卷

这是一份山东省菏泽市定陶区2023-2024学年九年级上学期期中物理试卷，共24页。试卷主要包含了作图与实验题，计算与应用等内容，欢迎下载使用。
1．（2分）关于温度、内能和热量，下列说法正确的（ ）
A．物体温度越低，分子运动越剧烈
B．物体温度越高，含有的热量越多
C．水沸腾时吸收热量，温度保持不变
D．物体的温度为0℃时，其内能为零
2．（2分）下列四组电阻，分别并联后的等效电阻最小的是（ ）
A．8Ω和14ΩB．6Ω和16ΩC．4Ω和18ΩD．2Ω和20Ω
3．（2分）下列说法中正确的是（ ）
A．摩托车上的热机工作时提供动力的是做功冲程
B．一桶水的比热容和一杯水的比热容不同
C．阳光射入房间内看到尘土飞扬，可以说明分子在不停地做无规则运动
D．用锯条锯木头时锯条发热，锯条的内能增加，木板的内能减少
4．（2分）两个相同的容器分别装满了质量相等的两种液体。用同一热源分别加热，液体温度与加热时间关系如图（ ）
A．甲液体的比热容大于乙液体的比热容
B．如果升高相同的温度，两液体吸收热量相同
C．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
D．加热时间相同，甲液体升高的温度大于乙液体升高的温度
5．（2分）如图所示，将两个滑动变阻器串联起来，若将M、N两个接线柱接入电路后，则滑片P1和P2应放在（ ）
A．P1、P2都放在最右端

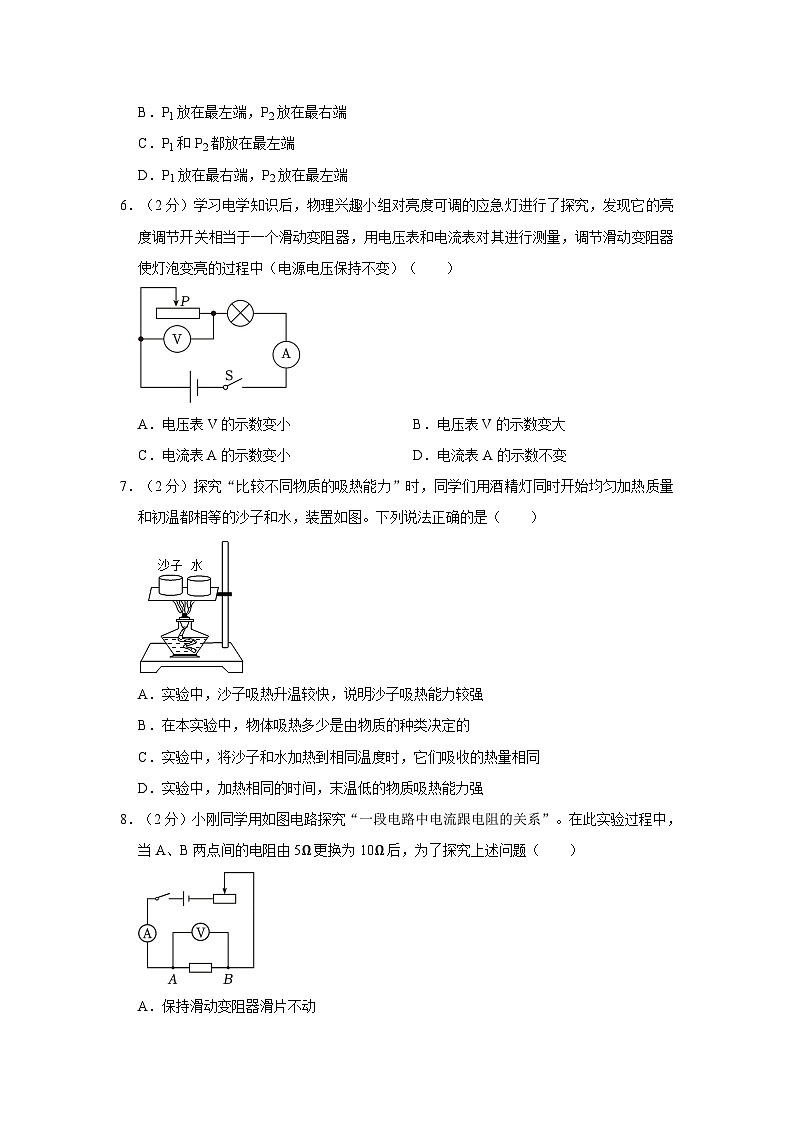

B．P1放在最左端，P2放在最右端
C．P1和P2都放在最左端
D．P1放在最右端，P2放在最左端
6．（2分）学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中（电源电压保持不变）（ ）
A．电压表V的示数变小B．电压表V的示数变大
C．电流表A的示数变小D．电流表A的示数不变
7．（2分）探究“比较不同物质的吸热能力”时，同学们用酒精灯同时开始均匀加热质量和初温都相等的沙子和水，装置如图。下列说法正确的是（ ）
A．实验中，沙子吸热升温较快，说明沙子吸热能力较强
B．在本实验中，物体吸热多少是由物质的种类决定的
C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同
D．实验中，加热相同的时间，末温低的物质吸热能力强
8．（2分）小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题（ ）
A．保持滑动变阻器滑片不动
B．将滑动变阻器滑片适当向右移动
C．将滑动变阻器滑片适当向左移动
D．将电池个数增加
9．（2分）有一同学用电压表测L2两端的电压，如图所示，闭合开关后，而L1、L2两灯均不亮，产生这种现象的原因可能是（ ）
A．电压表坏了B．L2的灯丝断了
C．L1的灯丝断了D．L1处发生短路
10．（2分）下列说法中错误的是（ ）
A．热机是把内能转化为机械能的机器
B．汽油机排出的废气没有做功的本领
C．两台热机相比，效率比较高的机器对燃料的利用率比较高
D．两台热机相比，功率比较大的机器能量转化的过程比较快
11．（2分）如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（ ）
A．电路中的电流为零B．灯泡两端电压为零
C．电灯的电阻不为零D．开关两端的电压为零
12．（2分）在如图的电路中，电源电压U保持不变，在甲、乙两处分别接入电压表，测得U甲：U乙＝1：3；断开开关S，拆去电压表并在甲、乙两处分别接入电流表甲：I乙是（ ）
A．3：1B．1：1C．1：3D．4：3
二、填空题（本题包括5个小题，每空1分，共11分。把答案用黑色签字笔写在答题卡相应
13．（3分）岐江河由于受到污染，经常散发出阵阵的臭味，这是 现象，而且臭味在夏节要浓些，这说明了这种现象还与 有关；同时岐江河还具有调节气温的作用是因为水有较大的 。
14．（1分）如图所示，烧瓶内盛少量水，用塞子塞紧后，可以看到瓶内出现白雾。这是由于瓶内的空气膨胀对外做功时，内能 ，（选填“增加”、“减少”或“不变”）温度降低，使瓶内空气中的水蒸气液化成小水滴。
15．（2分）一杯质量为2kg，初温为25℃的水，吸热后温度升高了50℃ J，假若用热值为q煤＝3×107J/kg的煤来加热需用煤为 g【c水＝4.2×103J/（kg•℃），且不计热量损失】。
16．（3分）小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示 V，电流表的示数为 A，电阻R的阻值为 Ω。
17．（2分）在某一温度下，两个电路元件A和B中通过的电流与其两端电压的关系如图所示，则由图可知 Ω；若将两元件A和B并联后接在电压为2V的电源两端，则通过A和B的总电流是 A。
三、作图与实验题（本题包括4个小题，共19分。按题目要求在答题卡上相应位置作答）
18．（3分）在图中填入电源、电压表、电流表符号，要求两个小灯都能发光，电压表测L2的电压。
19．（3分）请在方框内画出如图所示相应的电路图。
20．（9分）为了比较水和煤油比热容，俊羽同学用两个相同的装置做了如图所示的实验。
（1）实验过程中俊羽同学测出煤油的最后温度如图乙所示，为 ℃；但此数据比实际测量值 （选填“高”或“低”），其原因是 。
（2）更正错误后，测量数据记录表格中。水和煤油的质量 （选填“相同”或“不相同”），加热结束时，煤油的温度变化比水的温度变化 （选填“高”或“低”），由此表明， （选填“水”或“煤油”）的比热容较大。（煤油：0.8×103kg/m3）
（3）在此实验中，如果要使水和煤油的最后温度相同，就要给水加热更长的时间，水吸收的热量 （选填“大于”或“小于”或“等于”）煤油吸收的热量。
（4）从俊羽同学的实验设计上看，用到的主要实验方法是 法，学习物理知识过程中，还用这种方法研究过的力学规律有： （举一例）。
21．（4分）在练习电流表的使用时，如图所示，是小华用电流表测通过灯泡L电流时的电路。
（1）如图甲所示是小华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时 （选填“闭合”或者“断开”）。
（2）小华解决问题后，先将线头M接到电流表为“3”接线柱上，然后开关试触 （选填“偏大”或者“偏小”）。
（3）小华思考了一下，然后将线头M连接到 接线柱上（选填“﹣”、“0.6”或者“3”），然后开关试触，才使电流表的示数正常。若此时电流表的示数如图丙所示 A。
四、计算与应用（本题包括2个小题，共16分，用黑色签字笔在答题卡相应位置作答。解答应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分。有数值计算的，答案中必须明确写出数值和单位）
22．（6分）近年来，汽车逐步走进了普通百姓的家庭。
（1）现在汽车的发动机大多是用汽油作燃料的汽油机。如图所示的汽油机正处在 冲程：
（2）由于过度开发和使用加剧了不可再生能源的消耗，现在很多地方正在使用乙醇汽油。乙醇汽油是一种由乙醇和普通汽油按一定比例混配形成的替代能源，其中普通汽油体积占90%（即酒精）体积占10%。某型号汽车使用上述乙醇汽油在水平路面上匀速行驶时，受到的牵引力为920N，则10kg乙醇汽油完全燃烧放出的热量是多少焦？（乙醇汽油热值q＝4.6×107J/kg）
（3）该车此时的效率为多少？
23．（10分）在如图所示的电路中，电源电压为6伏且保持不变，电阻Rl为30欧，滑动变阻器上标有“20Ω，2A”字样。当电键S断开时
（1）滑动变阻器连入电路中的电阻。
（2）闭合电键S后，通过电阻Rl的电流。
（3）若用3欧或10欧的R3替代Rl，再在 （选填“AB”、“BC”、“CD”或“ED”）两点之间连接一个 （选填“电压表”或“电流表”），移动滑动变阻器的滑片P，使电表示数变化量最大3为 欧，并求出该电表的示数最大变化量。
2023-2024学年山东省菏泽市定陶区九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本题包括12个小题，每小题2分，共24分。每小题只有1个选项符合题意，
1．（2分）关于温度、内能和热量，下列说法正确的（ ）
A．物体温度越低，分子运动越剧烈
B．物体温度越高，含有的热量越多
C．水沸腾时吸收热量，温度保持不变
D．物体的温度为0℃时，其内能为零
【答案】C
【分析】（1）热运动和温度有关，温度越高分子扩散就越快。
（2）热量是个过程量，不能说含有热量，只能说吸收或者放出热量；
（3）液体沸腾的特点：温度达到沸点，不断吸热，温度不变。
（4）内能是指物体内部所有分子热运动的动能和分子势能的总和，任何物体都具有内能。
【解答】解：A、物体温度越高。该选项说法不正确；
B、物体的温度越高，不能说含有的热量越多；
C、水沸腾时吸收热量，内能增加；
D、任何物体都具有内能。
故选：C。
2．（2分）下列四组电阻，分别并联后的等效电阻最小的是（ ）
A．8Ω和14ΩB．6Ω和16ΩC．4Ω和18ΩD．2Ω和20Ω
【答案】D
【分析】根据电阻的并联特点分别求出各选项中电阻并联时的总电阻，然后比较得出答案。
【解答】解：并电路中总电阻的倒数等于各分电阻倒数之和，则
A选项中的总电阻：RA＝＝；
B选项中的总电阻：RB＝＝Ω；
C选项中的总电阻：RC＝＝Ω；
D选项中的总电阻：RD＝＝Ω。
综上可知D选项的总电阻最小。
故选：D。
3．（2分）下列说法中正确的是（ ）
A．摩托车上的热机工作时提供动力的是做功冲程
B．一桶水的比热容和一杯水的比热容不同
C．阳光射入房间内看到尘土飞扬，可以说明分子在不停地做无规则运动
D．用锯条锯木头时锯条发热，锯条的内能增加，木板的内能减少
【答案】A
【分析】①内燃机的四个冲程包括：吸气冲程、压缩冲程和排气冲程，其中排气冲程是高温高压的燃气推动活塞做功，将内能转化为机械能，为其提供能量。
②比热容是物质的一种特性，它只与物体的种类有关，与物体的温度、质量等无关。
③不同的物质在相互接触时，彼此进入对方的现象叫做扩散，这一现象说明一切物体的分子都在不停地做无规则运动。由于分子的体积很小，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现。
④改变物体内能有两种方法，一是做功，对物体做功，物体的内能增加、温度升高；物体对外做功，物体的内能减少；二是热传递。据此分析判断。
【解答】解：A、摩托车上的四冲程热机工作时，提供了动力；
B、因为比热容与物体的质量无关；故B错误；
C、分子运动是无法直接用眼睛看到的，都不是分子运动的体现；
D、用锯条锯木头，消耗机械能转化为内能、温度升高。故D错误；
故选：A。
4．（2分）两个相同的容器分别装满了质量相等的两种液体。用同一热源分别加热，液体温度与加热时间关系如图（ ）
A．甲液体的比热容大于乙液体的比热容
B．如果升高相同的温度，两液体吸收热量相同
C．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
D．加热时间相同，甲液体升高的温度大于乙液体升高的温度
【答案】D
【分析】甲、乙两种液体质量相同、在相同时间里吸收的热量相等，根据公式Q吸＝cmΔt，结合图象可以对每一个选项作出判断。
【解答】解：A、已知两种液体质量相等，即吸收热量相同时，由公式c＝，甲液体比热较小；
B、由图象可以看出：升高相同温度时，也就是甲需要的热量少；
C、加热时间相同，故C错误；
D、由图象可知：加热相同时间，甲液体温度高于乙液体温度；
故选：D。
5．（2分）如图所示，将两个滑动变阻器串联起来，若将M、N两个接线柱接入电路后，则滑片P1和P2应放在（ ）
A．P1、P2都放在最右端
B．P1放在最左端，P2放在最右端
C．P1和P2都放在最左端
D．P1放在最右端，P2放在最左端
【答案】B
【分析】要使滑动变阻器的连入的电阻阻值最大，则应把全部的电阻线连入电路。
【解答】解：如图，若将M，要使滑动变阻器的阻值最大，故P1在最左端，P2在最右端。
故选：B。
6．（2分）学习电学知识后，物理兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中（电源电压保持不变）（ ）
A．电压表V的示数变小B．电压表V的示数变大
C．电流表A的示数变小D．电流表A的示数不变
【答案】A
【分析】由电路图可知，灯泡与滑动变阻器串联，电压表V测滑动变阻器两端的电压，电流表测电路中的电流；根据灯泡的亮暗可知电路中电流的变化，根据欧姆定律可知灯泡两端的电压变化；根据串联电路的电压特点可知滑动变阻器两端电压的变化。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；
∵灯泡的亮暗取决于实际功率的大小，且灯泡变亮，
∴根据P＝I2R可知，电路中的电流变大，故CD不正确；
∵U＝IR，
∴灯泡两端的电压变大，
∵串联电路总电压等于各分电压之和，
∴滑动变阻器两端的电压变小，即电压表V示数变小，B不正确。
故选：A。
7．（2分）探究“比较不同物质的吸热能力”时，同学们用酒精灯同时开始均匀加热质量和初温都相等的沙子和水，装置如图。下列说法正确的是（ ）
A．实验中，沙子吸热升温较快，说明沙子吸热能力较强
B．在本实验中，物体吸热多少是由物质的种类决定的
C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同
D．实验中，加热相同的时间，末温低的物质吸热能力强
【答案】D
【分析】（1）比热容是物质的一种特性，与物体质量、温度高低、吸放热多少都没有关系；比热容是反映不同物质吸放热能力强弱的一个物理量。
（2）水和干沙子，谁温度升高的快，需要利用Q＝cmΔt来判断。
【解答】解：A、实验中，说明沙子的比热容小，故A错误。
B、在本实验中。故B错误。
C、将沙子和水加热到相同温度时，水吸收的热量多。
D、加热相同的时间，据Q＝cmΔt，吸热能力强。
故选：D。
8．（2分）小刚同学用如图电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题（ ）
A．保持滑动变阻器滑片不动
B．将滑动变阻器滑片适当向右移动
C．将滑动变阻器滑片适当向左移动
D．将电池个数增加
【答案】B
【分析】根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向和电源电压的调节。
【解答】解：根据串联电路的分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大，根据串联电路电压的规律可知，应减小电源电压，由串联分压的分压原理可知，所以滑片应向右端移动，故ACD错误。
故选：B。
9．（2分）有一同学用电压表测L2两端的电压，如图所示，闭合开关后，而L1、L2两灯均不亮，产生这种现象的原因可能是（ ）
A．电压表坏了B．L2的灯丝断了
C．L1的灯丝断了D．L1处发生短路
【答案】B
【分析】电压表的示数接近电源电压说明电压表两接线柱与电源之间是通路，L1、L2两灯均不亮说明电路断路，即电压表并联部分断路。
【解答】解：电压表示数接近电源电压，L1、L2两灯均不亮，说明电压表并联的部分断路，ACD均不符合。
故选：B。
10．（2分）下列说法中错误的是（ ）
A．热机是把内能转化为机械能的机器
B．汽油机排出的废气没有做功的本领
C．两台热机相比，效率比较高的机器对燃料的利用率比较高
D．两台热机相比，功率比较大的机器能量转化的过程比较快
【答案】B
【分析】（1）热机是利用内能做功的装置，工作时把内能转化成机械能；
（2）一切物体都具有内能；
（3）热机效率是指有用能量与燃料完全燃烧放出的热量的比值，反映的是燃料的利用率；
（4）功率是指单位时间内做功的多少，是反映物体做功（即能量转化）快慢的物理量。
【解答】解：A、热机是把内能转化为机械能的机器；
B、一切物体都有内能，有做功的本领；
C、热机效率反映了燃料的利用率，故C正确；
D、功率是反映物体做功快慢的物理量，因此功率较大的机器能量转化的过程较快。
故选：B。
11．（2分）如图所示，当开关S由闭合变为断开时，下列说法中不正确的是（ ）
A．电路中的电流为零B．灯泡两端电压为零
C．电灯的电阻不为零D．开关两端的电压为零
【答案】D
【分析】电路为通路时，电路中有电流，用电器能工作，电路为断路时，电路中无电流，用电器不能工作，导线两端电压为零。
根据电阻的影响因素判断电灯的电阻。
【解答】解：当开关S由闭合变为断开时，电路由通路为断路，故A正确；
开关闭合时，灯泡两端电压等于电源电压，灯泡两端电压为零；
电阻与导线的长度、横截面积，两端是否有电压，故C正确；
开关闭合时相当于导线，故开关两端电压为零，开关两端电压等于电源电压。
故选：D。
12．（2分）在如图的电路中，电源电压U保持不变，在甲、乙两处分别接入电压表，测得U甲：U乙＝1：3；断开开关S，拆去电压表并在甲、乙两处分别接入电流表甲：I乙是（ ）
A．3：1B．1：1C．1：3D．4：3
【答案】C
【分析】（1）在甲、乙两处分别接入电压表，闭合开关S时，两电阻串联在电路中，甲表测的是R1两端的电压，乙表测的是R2两端的电压，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比；
（2）断开开关S，拆去电压表并在甲、乙两处分别接入电流表时，两电阻并联在电路中，甲表测的是通过R2的电流，乙表测的是通过R1的电流，根据并联电路的电压特点和欧姆定律求出两电流表的示数之比。
【解答】解：（1）在甲、乙两处分别接入电压表，两电阻串联在电路中1两端的电压，乙表测的是R2两端的电压，
因串联电路中各处的电流相等，
所以，由I＝，两电阻的阻值之比：
＝＝＝＝；
（2）断开开关S，拆去电压表并在甲，两电阻并联在电路中4的电流，乙表测的是通过R1的电流，
因并联电路中各支路两端的电压相等，
所以，两电流表的示数之比：
＝＝＝＝。
故选：C。
二、填空题（本题包括5个小题，每空1分，共11分。把答案用黑色签字笔写在答题卡相应
13．（3分）岐江河由于受到污染，经常散发出阵阵的臭味，这是 扩散 现象，而且臭味在夏节要浓些，这说明了这种现象还与 温度 有关；同时岐江河还具有调节气温的作用是因为水有较大的 比热容 。
【答案】见试题解答内容
【分析】（1）不同的物质相互接触时，分子彼此进入对方的现象叫做扩散，扩散说明了分子在不停地做无规则运动，分子的无规则运动与温度有关，叫做热运动；
（2）水的比热容较大，相同质量的水和泥土沙石比较，吸收或放出相同的热量，水的温度升高或降低的少。
【解答】解：（1）河水受到污染散发出臭味，是分子运动的结果；气味夏季浓烈；
（2）河水还具有调节气温的作用，是因为水的比热容大。
故答案为：扩散；温度。
14．（1分）如图所示，烧瓶内盛少量水，用塞子塞紧后，可以看到瓶内出现白雾。这是由于瓶内的空气膨胀对外做功时，内能 减少 ，（选填“增加”、“减少”或“不变”）温度降低，使瓶内空气中的水蒸气液化成小水滴。
【答案】见试题解答内容
【分析】当气体对外做功时，内能减少温度降低；物质由气态变成液态的过程称为液化。
【解答】解：水蒸气会把瓶塞冲出。水蒸气对瓶塞做了功，水蒸气内能减少。水蒸气发生液化形成小水珠。
故答案为：减少。
15．（2分）一杯质量为2kg，初温为25℃的水，吸热后温度升高了50℃ 4.2×105 J，假若用热值为q煤＝3×107J/kg的煤来加热需用煤为 14 g【c水＝4.2×103J/（kg•℃），且不计热量损失】。
【答案】4.2×105；14。
【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸＝cmΔt求水吸收的热量；
（2）由题知Q吸＝Q放，根据公式Q放＝qm求出需要燃烧的煤的质量。
【解答】解：（1）水吸收的热量：
Q吸＝cmΔt＝4.2×102J/（kg•℃）×2kg×50℃＝4.8×105J；
（2）无热量损失，则煤燃烧需放出热量：Q放＝Q吸＝4.8×105J，
由Q放＝mq可得，需要煤的质量：
m煤＝＝＝0.014kg＝14g。
故答案为：6.2×105；14。
16．（3分）小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示 2.5 V，电流表的示数为 0.5 A，电阻R的阻值为 5 Ω。
【答案】见试题解答内容
【分析】根据电表的量程和分度值读出电阻R两端的电压和通过的电流，根据欧姆定律求出电阻R的阻值。
【解答】解：由图甲可知，电压表的量程为0～3V，R两端的电压U＝5.5V，
由图乙可知，电流表的量程为0～4.6A，通过R的电流I＝0.5A，
由I＝可得
R＝＝＝5Ω。
故答案为：8.5；0.5；5。
17．（2分）在某一温度下，两个电路元件A和B中通过的电流与其两端电压的关系如图所示，则由图可知 5 Ω；若将两元件A和B并联后接在电压为2V的电源两端，则通过A和B的总电流是 0.6 A。
【答案】见试题解答内容
【分析】（1）从图象中读出任意一组元件A电流值和电压值，根据欧姆定律求出元件A的电阻；
（2）将两元件A和B并联后接在电压为2V的电源两端时，它们两端的电压相等，根据图象读出通过它们的电流，利用并联电路的电流特点求出干路电流。
【解答】解：（1）由图象可知，UA＝2V时，IA＝0.3A，
由I＝可得
RA＝＝＝5Ω；
（2）因并联电路中各支路两端的电压相等，
所以，将两元件A和B并联后接在电压为2V的电源两端时，UA＝UB＝3V，
由图象可知，IA＝0.4A，IB＝7.2A，
因并联电路中干路电流等于各支路电流之和，
所以，通过A和B的总电流：
I＝IA+IB＝0.6A+0.2A＝4.6A。
故答案为：5；6.6。
三、作图与实验题（本题包括4个小题，共19分。按题目要求在答题卡上相应位置作答）
18．（3分）在图中填入电源、电压表、电流表符号，要求两个小灯都能发光，电压表测L2的电压。
【答案】电路图如图所示。
【分析】（1）电流表在电路中相当于短路，电流表要与用电器串联；电压表与被测电路并联，电压表在电路中相当于开路；
（2）电压表要测L2两端的电压，电压表必须与L2并联；与L2串联的右边位置处，应是相当于导线的电流表，不能是电源，中间位置的就应是与L2并联的电压表，左边的元件为电源位置。
【解答】解：因电压表测L2两端的电压，L2右边位置处与L7串联的不能连接电源和电压表，应接相当于导线的电流表2并联的电压表，左边的元件为电源位置；
故答案为：电路图如图所示。
19．（3分）请在方框内画出如图所示相应的电路图。
【答案】见试题解答内容
【分析】从实物图可以看出，电路有两个回路，一个是经开关S1、灯泡L1后回到负极，另一个是经开关S1、开关S2、灯泡L2回到负极，开关S1控制整个电路，开关S2控制灯泡L2，两只灯泡并联，根据实物图画出对应的电路图。
【解答】解：从正极出发经过开关S1后分支，一支经灯泡L1后回到负极，另一支经开关S6、灯泡灯泡L2后回到负极，电路图如图：
20．（9分）为了比较水和煤油比热容，俊羽同学用两个相同的装置做了如图所示的实验。
（1）实验过程中俊羽同学测出煤油的最后温度如图乙所示，为 78 ℃；但此数据比实际测量值 高 （选填“高”或“低”），其原因是 温度计玻璃泡碰到烧杯底 。
（2）更正错误后，测量数据记录表格中。水和煤油的质量 相同 （选填“相同”或“不相同”），加热结束时，煤油的温度变化比水的温度变化 高 （选填“高”或“低”），由此表明， 水 （选填“水”或“煤油”）的比热容较大。（煤油：0.8×103kg/m3）
（3）在此实验中，如果要使水和煤油的最后温度相同，就要给水加热更长的时间，水吸收的热量 大于 （选填“大于”或“小于”或“等于”）煤油吸收的热量。
（4）从俊羽同学的实验设计上看，用到的主要实验方法是 控制变量 法，学习物理知识过程中，还用这种方法研究过的力学规律有： 探究压力的作用效果与什么因素有关 （举一例）。
【答案】见试题解答内容
【分析】（1）使用温度计测温度时，温度计的玻璃泡不能接触容器底与器壁；由图示温度计确定其分度值，读出其示数。
（2）实验时要控制水与煤油的质量相同，分析表中实验数据可以比较出哪种液体问题变化大；质量相同的物体吸收相等热量，温度变化量越小，物质的比热容越大。
（3）相同质量的水与煤油升高相等的温度，水吸收的热量多，用相同的酒精灯加热，水需要的加热时间长。
（4）本实验应用了控制变量法，根据控制变量法在实验中的应用分析答题。
【解答】解：（1）由图示温度计可知，其分度值为1℃；由图示可知，因此测出的温度比实际温度高。
（2）水和煤油的质量相同，由表中实验数据可知，而煤油的末温比水的末温高，加热结束时，由此表明。
（3）如果要使水和煤油的最后温度相同，就要给水加热更长的时间，水吸收的热量大于煤油吸收的热量。
（4）该实验用到的主要实验方法是控制变量法，学习物理知识过程中。
故答案为：（1）78；高；温度计玻璃泡碰到烧杯底；高；水；（3）大于；探究压力的作用效果与什么因素有关。
21．（4分）在练习电流表的使用时，如图所示，是小华用电流表测通过灯泡L电流时的电路。
（1）如图甲所示是小华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时 断开 （选填“闭合”或者“断开”）。
（2）小华解决问题后，先将线头M接到电流表为“3”接线柱上，然后开关试触 偏大 （选填“偏大”或者“偏小”）。
（3）小华思考了一下，然后将线头M连接到 0.6 接线柱上（选填“﹣”、“0.6”或者“3”），然后开关试触，才使电流表的示数正常。若此时电流表的示数如图丙所示 0.12 A。
【答案】见试题解答内容
【分析】（1）连接电路时，开关应处于断开状态；
（2）使用电流表要选择合适的量程；
（3）电流表读数时，要先明确所用量程和分度值，再根据指针位置读数。
【解答】解：（1）由图可知，小华在连接电路过程中；正确的做法是连接电路时；
（2）由题可知，电流表选择0﹣﹣3A量程，说明量程选大了；
（3）因为使用电流表要选择合适的量程，所以电流表应选择4﹣﹣0.6A量程，分度值是6.02A。
故答案为：（1）断开；（2）偏大；0.12。
四、计算与应用（本题包括2个小题，共16分，用黑色签字笔在答题卡相应位置作答。解答应写出必要的文字说明、公式和重要演算步骤，只写出最后答案的不能得分。有数值计算的，答案中必须明确写出数值和单位）
22．（6分）近年来，汽车逐步走进了普通百姓的家庭。
（1）现在汽车的发动机大多是用汽油作燃料的汽油机。如图所示的汽油机正处在 压缩 冲程：
（2）由于过度开发和使用加剧了不可再生能源的消耗，现在很多地方正在使用乙醇汽油。乙醇汽油是一种由乙醇和普通汽油按一定比例混配形成的替代能源，其中普通汽油体积占90%（即酒精）体积占10%。某型号汽车使用上述乙醇汽油在水平路面上匀速行驶时，受到的牵引力为920N，则10kg乙醇汽油完全燃烧放出的热量是多少焦？（乙醇汽油热值q＝4.6×107J/kg）
（3）该车此时的效率为多少？
【答案】见试题解答内容
【分析】（1）根据气门的开关情况和活塞的运动方向判断是哪一个冲程；
（2）根据Q＝mq求出10kg乙醇汽油完全燃烧放出的热量；
（3）根据W＝Fs求出行驶100km牵引力做的功，根据η＝求出效率；
【解答】解：（1）如图所示，进气门和排气门均关闭，所以为压缩冲程；
（2）10kg乙醇汽油完全燃烧放出的热量Q＝mq＝10kg×4.6×105J/kg＝4.6×104J；
（3）牵引力做的功W＝Fs＝920N×1×105m＝7.2×107J，
该车此时的效率η＝×100%＝；
故答案为：（1）压缩；
（2）10kg乙醇汽油完全燃烧放出的热量是4.6×107J；
（3）该车此时的效率为20%；
23．（10分）在如图所示的电路中，电源电压为6伏且保持不变，电阻Rl为30欧，滑动变阻器上标有“20Ω，2A”字样。当电键S断开时
（1）滑动变阻器连入电路中的电阻。
（2）闭合电键S后，通过电阻Rl的电流。
（3）若用3欧或10欧的R3替代Rl，再在 AB或CD （选填“AB”、“BC”、“CD”或“ED”）两点之间连接一个 电流表 （选填“电压表”或“电流表”），移动滑动变阻器的滑片P，使电表示数变化量最大3为 10 欧，并求出该电表的示数最大变化量。
【答案】见试题解答内容
【分析】（1）分析电路可知。R1与R2并联，当开关S断开时，R1被断路，电路中只有R2，已知电流和电压，利用欧姆定律解得连入电路中的阻值；
（2）已知电源电压和R1阻值，利用欧姆定律解得；
（3）因为R1与R2并联，所以各用电器两端的电压不变，所以应连入电流表，但由于R1支路电流不变，故变化的是干路电流和R2支路电流，故电流表应串联在R2支路上，然后根据欧姆定律计算即可。
【解答】解：（1）当电键S断开时，电路中只有R2，电流表示数为1A。
∴根据欧姆定律得：R2′＝＝＝6Ω；
（2）闭合电键S后，∵R3与R2并联，
U2＝U6＝U＝6V；
通过电阻Rl的I1＝＝＝4.2A；
（3）因为R1与R5并联，所以各用电器两端的电压不变，但由于R1支路电流不变，故变化的是干路电流和R2支路电流，故电流表应串联在R3支路上，即在支路AB或CD应串联电流表；
若用3欧或R3替代Rl；
则通过电阻R8的I3′＝＝＝4A；
I3″＝＝＝0.6A；
∵干路电流表的量程为0～3A，移动滑动变阻器的滑片P5支路的电流表示数变化量最大，
∴通过电阻R3的电流应选最小的，故选用10欧的电阻；
∵当滑动变阻器电阻全部连入电路时电路中的电流最小，
∴I2min＝＝＝5.3A，
∵滑动变阻器上标有“20Ω，2A”字样，
∴I6max＝2A，
∴ΔI2＝I8max﹣I2min＝2A﹣6.3A＝1.2A。
答：（1）滑动变阻器连入电路中的电阻为6Ω。
（2）闭合电键S后，通过电阻Rl的电流为0.2A。
（3）AB或CD；电流表；该电表的示数最大变化量为1.7A。物质
水
煤油
体积/ml
100
125
初始温度/℃
27
27
加热时间/min
6
6
最后温度/℃
45
63
物质
水
煤油
体积/ml
100
125
初始温度/℃
27
27
加热时间/min
6
6
最后温度/℃
45
63
