第18讲　常考电学实验

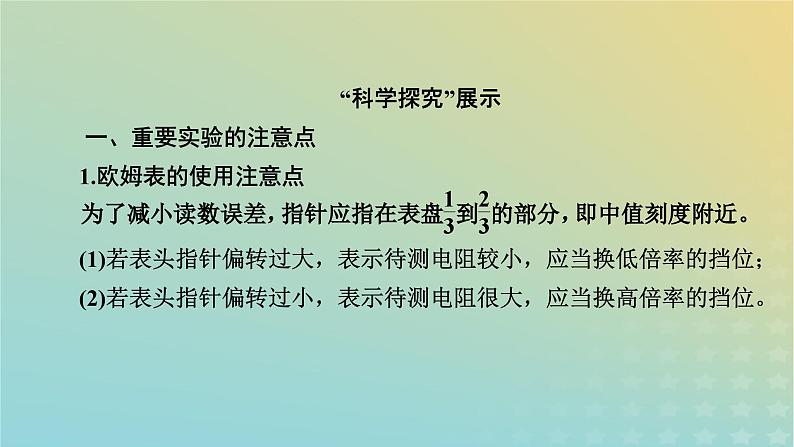

“科学探究”展示 一、重要实验的注意点1.欧姆表的使用注意点(1)若表头指针偏转过大，表示待测电阻较小，应当换低倍率的挡位；(2)若表头指针偏转过小，表示待测电阻很大，应当换高倍率的挡位。

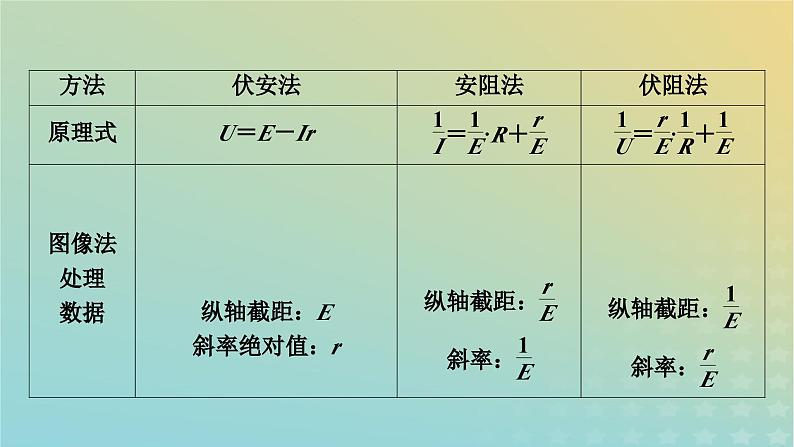

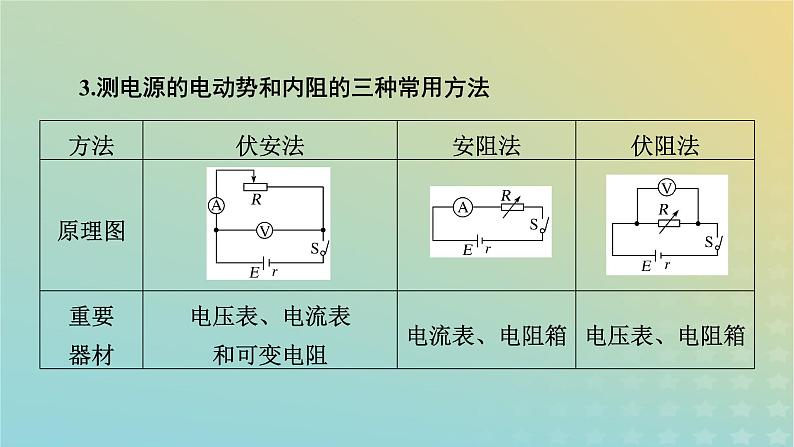

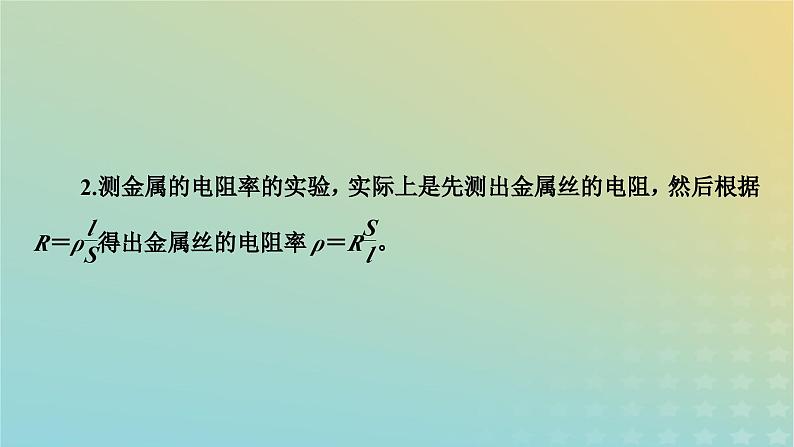

3.测电源的电动势和内阻的三种常用方法
二、定值电阻的应用技巧
多用电表的原理及使用(1)多用电表的读数电流表、电压表的刻度是均匀的，读数时应注意量程；欧姆表的刻度是不均匀的，读数时应乘以倍率。(2)多用电表使用的几个注意事项①电流的流向：使用多用电表时不管测量电阻还是测量电流或电压，多用电表的红表笔都连内部电流表的正接线柱，黑表笔连负接线柱，电流都是从红表笔进黑表笔出。
题型1　电学基本器材的使用与读数
②要区分“机械零点”与“欧姆零点”：“机械零点”在表盘刻度左侧“0”位置，用表盘下边中间的指针定位螺丝调整；“欧姆零点”在表盘右侧电阻刻度“0”位置，用欧姆调零旋钮调整。③测电阻时每变换一次挡位，都要重新进行欧姆调零。④选倍率：测量前应根据估计阻值选用适当的挡位。由于欧姆挡的刻度不均匀，使用欧姆挡测电阻时，指针偏转过大或过小都有较大误差，通常只使用表盘中间的一段刻度范围。如果指针偏转角度太小(即指针所指的欧姆刻度值太大)，应该适当增大倍率重新欧姆调零后再测量；如果指针偏转角度太大(即指针所指的欧姆刻度值太小)，应该适当减小倍率重新欧姆调零后再测量。
⑤测电阻时要将电阻与其他元件断开。测电阻时不要用手接触多用电表的表笔。⑥多用电表使用完毕应将选择开关旋至“OFF”挡或交流电压最高挡。
(3)欧姆表刻度不均匀的原因
(2023·广东广州一模)某同学为了制作一个简易台灯：先将电源、开关、小灯泡和滑动变阻器连成图甲所示的电路，闭合开关，调节滑动变阻器的滑片，使小灯泡达到合适亮度；然后用图乙所示的多用电表测量滑动变阻器接入电路的阻值，以便用定值电阻代替滑动变阻器完成制作。
(1)预估：根据滑动变阻器的最大阻值及滑片位置，估计接入电路的阻值约20 Ω；(2)选挡：将_____(选填“K”“S”或“T”)旋转到_______位置；(3)调零：将红、黑表笔分别插入“＋”“－”插孔，短接红黑表笔，旋转_____(选填“K”“S”或“T”)，使指针______________________；(4)测量：①_____________________________________________；②将黑表笔与滑动变阻器金属杆上的接线柱接触，红表笔与滑动变阻器的接线柱_____(选填“a”“b”“c”或“d”)接触。多用电表的指针位置如图丙，其读数为_______________________Ω。
对准欧姆“0”(零)刻度线
断开电路开关(或将滑动变阻器从电路中拆离)
18.0(17.8～18.2均可)
【解析】　(2)选挡：因电阻约为20 Ω，则将调零旋钮K旋转到×1位置。(3)调零：将红、黑表笔分别插入“＋”“－”插孔，短接红黑表笔，旋转T，使指针对准欧姆“0”(零)刻度线。(4)测量：①断开电路开关(或将滑动变阻器从电路中拆离)；②将黑表笔与滑动变阻器金属杆上的接线柱接触，红表笔与滑动变阻器的接线柱a接触。多用电表的指针位置如图丙，其读数为18.0 Ω。
(2022·湖南，12,9分)小梦同学自制了一个两挡位(“×1”“×10”)的欧姆表，其内部结构如图所示，R0为调零电阻(最大阻值为R0m)，Rs、Rm、Rn为定值电阻(Rs＋R0
