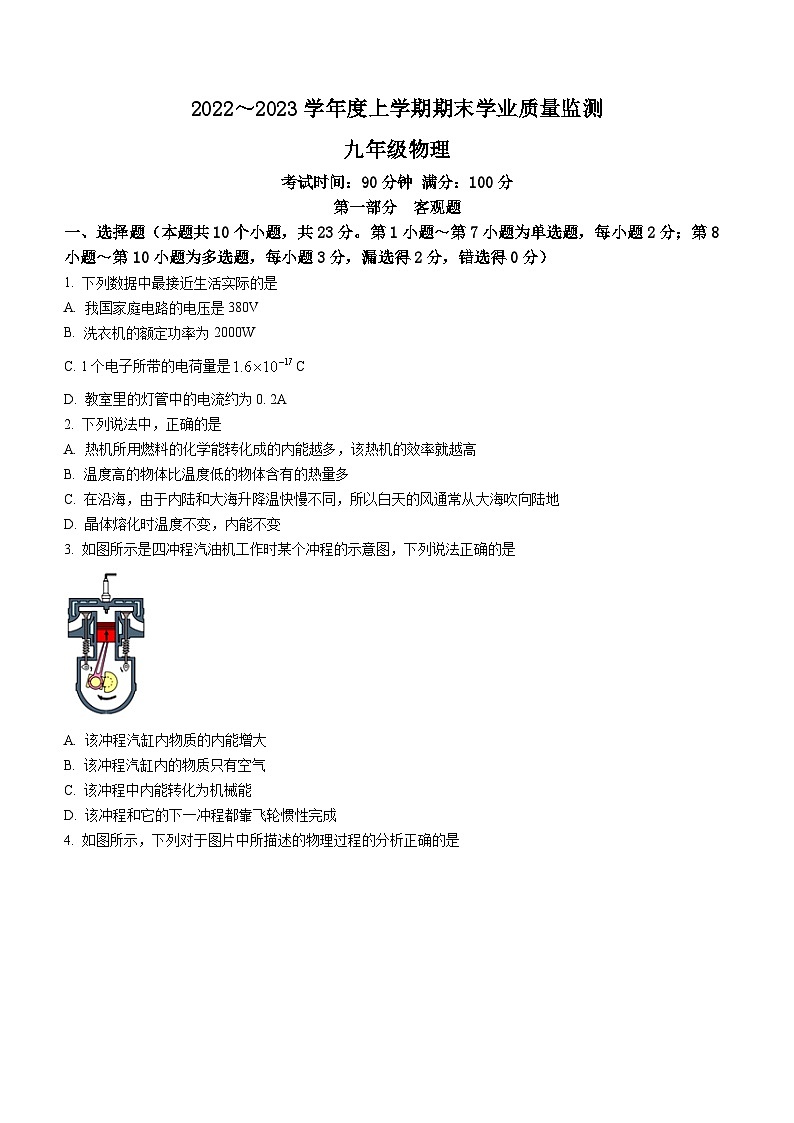

辽宁省丹东市2022-2023学年九年级上学期期末学业质量监测物理试题

这是一份辽宁省丹东市2022-2023学年九年级上学期期末学业质量监测物理试题，共15页。试卷主要包含了选择题，填空题，作图题，计算题，综合题等内容，欢迎下载使用。
考试时间：90分钟满分：100分
第一部分 客观题
一、选择题（本题共10个小题，共23分。第1小题～第7小题为单选题，每小题2分；第8小题～第10小题为多选题，每小题3分，漏选得2分，错选得0分）
1. 下列数据中最接近生活实际的是
A. 我国家庭电路的电压是380V
B. 洗衣机的额定功率为2000W
C. 1个电子所带的电荷量是C
D. 教室里的灯管中的电流约为0. 2A
2. 下列说法中，正确的是
A. 热机所用燃料的化学能转化成的内能越多，该热机的效率就越高
B. 温度高的物体比温度低的物体含有的热量多
C. 在沿海，由于内陆和大海升降温快慢不同，所以白天的风通常从大海吹向陆地
D. 晶体熔化时温度不变，内能不变
3. 如图所示是四冲程汽油机工作时某个冲程的示意图，下列说法正确的是
A. 该冲程汽缸内物质的内能增大
B. 该冲程汽缸内的物质只有空气
C. 该冲程中内能转化为机械能
D. 该冲程和它的下一冲程都靠飞轮惯性完成
4. 如图所示，下列对于图片中所描述的物理过程的分析正确的是
A. 图甲，丝绸摩擦的玻璃棒带正电荷，是摩擦起电现象并创造了电荷
B. 图乙，用带负电的橡胶棒a去接触不带电的金属球b，瞬时电流方向由b至a
C. 图丙，试管内水蒸气将塞子冲出与汽油机压缩冲程的能量转化相同
D. 图丁，向上提与水面接触的玻璃板，测力计示数变大，因为受到大气压的作用
5. 有一种自动售水机可通过刷卡（开关S2闭合）或微信扫码（开关S3闭合）后，再将出水开关S1按下，即可接通供水电机取水。下列简化电路中符合要求的是
A. B.
C. D.
6. 如图所示电路中，电源两端电压保持不变，闭合开关S，电流表、电压表均有示数；若再闭合开关S1，下列说法中正确的是
A. 电压表的示数变大B. 电流表的示数变大
C. 电路的总电阻变大D. 电路的总功率变大
7. 下列是教材中涉及用电安全的生产、生活情景示意图。关于各图说明的理解，下列说法中正确的是
A. 家用电器之间一般是并联关系，同时使用多个用电器会造成电路中总电流过大
B. 用电器外接插头短路会损坏用电器内部元件
C. 高压电弧触电时没有电流流过人体
D. 用电器外壳没接地时总是带电的
※注意：以下第8小题、第9小题、第10小题为多选题
8. 如图所示为气体打火机中的点火装置——压电点火器。当按下打火按钮时，会使压电材料两端分别出现异种电荷，通过相连的导线，在打火机的排气嘴处放电产生电火花，从而点燃燃料。则关于气体打火机被点燃的过程，下列说法中正确的是
A. 按钮下压压电材料，压电材料将机械能转化为电能
B. 电火花出现时，电能转化为内能，使AB间的燃料达到着火点
C. 排气嘴喷出燃料的过程中，气体对外膨胀做功，气体的内能逐渐增大
D. 燃料使用一半后，热值减少为原来的一半
9. 如图是某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部。当闭合开关S，压力F增大时，电压表V2的示数变化量为△U2、电流表A的示数变化量为△I。下列说法正确的是
A. 电压表V1的示数变大，电流表A的示数变小
B. 电压表V2的示数变大，R1的电功率变小
C. 的比值不变
D. 电压表V1示数与电流表A示数的比值不变，电路的总功率变小
10. 如图甲所示电路，电源电压保持不变。闭合开关，当滑动变阻器滑片P从最右端滑到最左端过程中，R1的I-U关系图像如图乙中某条线所示，则下列判断正确的是
A. 电源电压为9V
B. R1的阻值是20Ω
C. 该电路的最大功率为4. 05W
D. 滑动变阻器R2的最大阻值为40Ω
第二部分 主观题
二、填空题（本题共10个小题，每空1分，共20分）
11. 从物体内能改变的方式上来看，“炙手可热”是通过__________方式改变内能；而“钻木取火”是通过__________方式改变内能。
12. 为了消杀新冠病毒，学校防疫人员每天在同学们放学后，将消毒液喷洒在教室里，过一会儿，没有喷洒药水的地方也能闻到药味，这种现象叫做__________，说明组成物质的分子在不停地做__________运动。
13. 一个单缸四冲程汽油机的飞轮转速为3000r/min，该汽油机每秒完成__________个冲程；在做功冲程中将内能转化为__________能。
14. 用细线悬挂A、B、C三个轻质小球，它们之间的相互作用如图所示，则肯定带电的小球是__________，不能确定是否带电的小球是__________。
15. 有一种亮度可以调节的小台灯，其电路图如图甲所示，电源电压为15V，通过灯泡L的电流跟其两端电压的关系如图乙所示，灯泡L的额定电压为12V。则灯泡L的额定功率为__________W。调节滑动变阻器R的滑片P，使灯泡L的功率为3. 6W，此时滑动变阻器R接入电路的阻值为__________Ω。
16. 有两个电路元件A和B，流经各元件的电流I与其两端电压U的关系如图所示。把A、B两元件串联起来接在某一电源两端，测得电路中电流为0. 2A，则此时电源电压是__________V，若把A、B两元件并联起来接在1V电源两端，此时A、B两元件电阻之比__________。
17. 如图所示，在检查照明电路故障时常将一个白炽灯L（校验灯）与熔断的熔丝并联。当只闭合开关S、S1时，若校验灯L正常发光，说明L1所在支路__________（选填“正常”“短路”或“断路”）；所有故障排除后，更换了新的熔丝，当只闭合开关S、S2时，站在地面上的人用手接触电路中的A点__________（选填“会”或“不会”）触电。
18. 如图所示电路，电源电压不变，R1=12Ω，R2=6Ω，当开关S闭合，甲、乙都是电压表时，两表的示数之比__________；当开关S断开，甲、乙都是电流表时，两表的示数之比__________。
19. 如图所示电路，电源电压不变，灯泡L为“6V 1. 2W”，滑动变阻器R2为“30Ω 1A”，电压表的量程为0～3V，电流表的量程为0～0. 6A。闭合开关S1、S2，滑片P滑至a端，电流表示数为0. 6A，灯泡正常发光，则定值电阻R1为__________Ω。只闭合开关S1，在保证电路安全情况下，整个电路的总功率变化范围是__________W。
20. 如图甲所示电路，电源电压不变，R1的阻值是20Ω。滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则电源电压为__________V；滑动变阻器R2消耗的最大功率为__________W。
三、作图题（本题共3个小题，每个小题3分，共9分）
21. 为了严格控制外来车辆出入，很多小区的门卫安装了门禁系统，若是本小区内部车辆，则由自动开关S1控制电动机启动横杆；若是外部车辆，则需要门卫人员按动按钮开关S2，控制电动机启动横杆。请依照上面的叙述，在图2虚线框内画出完整电路图（包括电源、开关、导线和电动机）。
22. 请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。
23. 某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪段进入，电灯都能接通电源发光，请用笔画线代替导线，按题意要求将图中电路连接完整。
四、计算题（本题共3个小题，共20分。第24小题6分，第25小题7分，第26小题7分，要求写出必要的文字说明、公式、计算过程、数值、单位和答案）
24. 氢能源具有清洁、高效、可持续以及资源丰富的特点。如图为某氢能科技有限公司的氢能源环卫车。已知J/（kg·℃），J/kg。求：
（1）质量为0. 9kg的氢燃料完全燃烧放出的热量；
（2）若这些热量的80%被水吸收，水温从10℃升高到90℃，水的质量为多少？
（3）氢能源环卫车以42kW的恒定功率匀速行驶，燃烧0. 9kg的氢燃料能让该车匀速行驶25min，该车发动机的热机效率为多少？
25. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝. 求：
（1）电热丝R1和R2的阻值；
（2）若电源实际电压是210V，电烤箱在低温档工作110s消耗的电能是多少J？
26. 如图所示的电路，R1＝20Ω、R2＝40Ω、R3＝60Ω，当S1闭合，S2断开时A示数为0. 45A，求：
（1）电源电压？
（2）当S1、S2均断开时，R1和R2各自消耗的电功率是多大？
（3）当S1、S2均闭合时，整个电路的电功率？
五、综合题（本题共6个小题，每空1分，共28分。第27小题4分，第28小题5分，第29小题5分，第30小题4分，第31小题5分，第32小题5分）
27. 用如图所示的方法可以“探究做功是否能够改变物体的内能”：
（1）如图A，将手中的铁丝同一位置快速地多次弯折，用手指触摸一下被弯折的部位，会感觉到弯折部位的温度升高，表明铁丝的内能__________；
（2）如图B，先在一个配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，然后迅速压下活塞，你观察到的现象是__________；对这一现象的解释是，活塞压缩玻璃筒内的空气，对筒内空气__________，使空气的内能增加，温度升高，达到乙醚燃点。
（3）如图C所示，瓶中装少量的水，水上方有水蒸气，塞紧瓶塞，用打气筒向瓶内打气，当塞子从瓶口跳起，下列关于该实验的分析错误的是__________。
A. 往瓶内打气时，外界对瓶内气体做功
B. 往瓶内打气时，瓶内气体内能变小
C. 瓶塞跳出时，瓶内气体温度升高
D. 瓶塞跳出时，瓶内气体对外做功
28. 如图所示是“探究不同物质的吸热能力”的实验装置，取质量均为200g、初温均为20℃的甲、乙两种液体，分别倒入两个完全相同的烧杯中，再用相同的电加热器加热，实验数据记录如下表格。「已知水的比热容J/（kg·℃）」
（1）实验中通过比较__________（选填“升高的温度”的“加热的时间”）比较甲、乙两种液体吸收热量的多少。
（2）分析数据可知，当它们升高相同的温度时，__________（选填“甲”或“乙”）液体需要吸收的热量更多。
（3）小宇同学认为可以通过比较甲、乙两种液体加热至沸腾的时间长短来判断哪种液体的吸热能量更强。你认为他的方法__________（选填“可行”或“不可行”）。
（4）若在甲、乙这两种液体中选出一种液体作为冷却剂用，则__________（选填“甲”或“乙”）液体的冷却效果更好。
（5）若其中一种液体是水，则另一种液体的比热容为__________J/（kg·℃）。
29. 如图所示，“探究影响导体电阻大小因素”实验，选用的导体材料规格如表中所示。
（1）探究过程中，要在M、N间接入不同的导体，则通过观察__________来比较导体电阻的大小。
（2）M、N间接入A、B导体进行比较，导体A接入时，电流表示数较大，表明导体的__________对电阻的影响。
（3）M、N间接入A、C导体进行比较，控制相同的因素有__________，探究的是导体的__________对电阻的影响。
（4）将导体A、D分别接入M、N间，观察到电流表示数不同，由此可得到的初步结论是：__________。
30. 某两个实验小组在“探究电流与电阻的关系”实验中，实验器材有：电源、电流表、电压表、滑动变阻器、开关各一个，三个定值电阻（5Ω、10Ω、15Ω）、导线若干。
（1）如图甲中，小明小组在探究时，先将5Ω的定值电阻连入电路中，闭合开关前，应把滑动变阻器的滑片滑到最__________（选填“左”或“右”）端，闭合开关后，移动滑动变阻器的滑片使电压表的示数为3V，并记下电流值；接着断开开关，将5Ω的定值电阻更换成10Ω的定值电阻继续进行实验探究，闭合开关后，接下来应做的操作是__________，直至电压表示数为3V，并记下此时电流表的示数。
（2）将10Ω电阻更换为15Ω电阻实验，当闭合开关后，发现电流表示数为零，电压表示数几乎等于电源电压，造成这一现象的原因是__________（选填“滑动变阻器短路”“滑动变阻器断路”“定值电阻短路”或“定值电阻断路”）。
（3）图乙所示的是小华小组根据实验数据画出的I﹣R图象，其中阴影部分面积所表示的物理量是__________。
31. 如图所示为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气。
（1）实验中通过观察两个U型管中__________的变化来反映电阻产生热量的多少。下列实验中，也运用了这种实验方法的是__________（填选项前的字母）。
A. 探究电流与电压和电流与电阻的关系
B. 在相同电压下，通过比较流过长短或粗细不同的镍铬合金丝电流的大小来比较它们电阻的大小
（2）连接好电路后闭合开关，通电一段时间，观察到右侧液面高于左侧液面，如图甲所示，可以得到结论是电流通过导体产生的热量与__________大小有关。
（3）如图乙，该装置是探究电流产生的热量跟__________大小的关系，左右两瓶电阻丝产生的热量之比为__________。
32. 小明同学用如图甲所示的电路测量小灯泡的额定功率，电源电压恒为6V，小灯泡的额定电压为2. 5V，电阻值约为8Ω。
（1）实验室备有R1“5Ω 1A”、R2“20Ω 0. 5A”、R3“50Ω 0. 1A”的三个滑动变阻器，小明应选用__________（选填“R1”“R2”或“R3”）进行实验。
（2）小明闭合开关，将滑动变阻器的滑片P移到某处时，电压表的示数为2V，为了测量小灯泡的额定功率，他应将滑片P向__________（选填“左”或“右”）端移动，当电压表的示数为2. 5V时，电流表指针的位置如图乙所示，则小灯泡的额定功率为__________W。
（3）在实验过程中，发现电流表损坏，小明找了一个已知阻值为R0的定值电阻，设计了如图丙所示的电路和如下实验方案，测出了额定电压为的小灯泡L的额定功率，请将实验步骤补充完整。
①调节滑动变阻器的滑片P，使电压表的示数为__________；
②保持变阻器滑片P的位置不变，将电压表从灯泡两端拆下，改接到电阻R0两端，读出电压表的读数，记为U0；
③小灯泡额定功率的表达式为__________（用已知量符号表示）。
2022～2023学年度（上）期末
九年级物理参考答案及评分标准
（批卷教师不得擅自更改评分标准；试卷分析发到教研员信箱：13704150039@163.cm）
一、选择题（本题共10个小题，共23分。1～7小题为单选题，每小题2分；8～10小题为多选题，每小题3分，漏选得2分，错选得0分）
二、填空题（每空1分，共20分）
三、作图题（每小题3分，共9分）作图题每错一处扣1分，直到扣完为止。
21.
22.
23.
四、计算题（第24题6分，第25题7分，第26题7分，共20分）（其他步骤合理均给分）
24. （6分）解：
（1）质量为0. 9kg的氢燃料完全燃烧放出的热量：
；……………………2分
（2）根据题意可知，水吸收的热量：
……………………2分
由可知，水的质量：
……………………1分
（3）由可知，氢能源环卫车所做的有用功：
……………………1分
该车发动机的热效率：
……………………1分
答：（1）质量为0. 9kg的氢燃料完全燃烧放出的热量为；
（2）若这些热量的被水吸收，水升高，水的质量为300kg；
（3）该车发动机的热效率为。
25. （7分）解：
（1）当开关闭合时，电阻丝单独工作，处于高温档，由得
；……………………2分
当开关闭合、断开时，和串联，处于低温档，
；……………………1分
；……………………2分
（2）当开关闭合、断开时，和串联，处于低温档，，
时，由得，
；……………………2分
答：（1）电热丝的阻值是；的阻值是；
（2）电源实际电压是210V，电烤箱在低温档工作110s消耗的电能是。
26. （7分）解：
（1）当闭合、断开时，电路只有，由得，电源的电压为
……………………1分
（2）当开关都断开时，和串联，
；
；……………………1分
和消耗的电功率分别为：
；……………………1分
；……………………1分
（3）当都闭合时，被短接，并联，由题意可知：
；……………………1分
；……………………1分
.……………………1分
答：（1）电源电压为18V；
（2）当和都断开时，和各自消耗的电功率是1. 8W和3. 6W；
（3）当均闭合时，整个电路的电功率为13. 5W。
五、综合题（每空1分，共28分）
27. （4分）
（1）变大（2）棉花燃烧；做功（3）BC
28. （5分）
（1）加热时间（2）甲（3）不可行（4）甲（5）
29. （5分）
（1）电流表的示数（2）长度
（3）导体的材料和长度；材料
（4）在导体长度和横截面积相同时，导体的电阻与导体的材料有关
30. （4分）
（1）右；向右移动滑片（2）定值电阻断路（3）电压
31. （5分）
（1）液面高度；B（2）电阻（3）电流；
32. （5分）
（1）（2）左；0. 7（3）①2. 5；③××牌电烤箱
额定电压
220V
额定功率
高温档
1100W
低温档
440W
温度/℃
20
30
40
50
加热时间/s
甲
0
40
80
120
乙
0
20
40
60
编号
材料
长度/m
横截面积
A
镍铬
0. 5
0. 5
B
镍铬
1. 0
0. 5
C
镍铬
0. 5
1. 0
D
锰铜
0. 5
0. 5
题号
1
2
3
4
5
6
7
8
9
10
答案
D
C
A
B
B
D
A
AB
BCD
ABC
题号
答案
题号
答案
题号
答案
11
热传递 做功
12
扩散 无规则
13
100 机械
14
AC B
15
9. 6 15
16
4. 5
17
短路 不会
18

19
15 1. 2W～2. 4W
20
6 0. 45
