山东省惠民县2023-2024学年九年级上册期中考试物理试题（含解析）

这是一份山东省惠民县2023-2024学年九年级上册期中考试物理试题（含解析），共13页。试卷主要包含了选择题，填空题，实验探究题，综合应用题等内容，欢迎下载使用。
一、选择题（本题包括15个小题，共48分。在每小题给出的四个选项中，第1~12小题只有一项符合题目要求，选对得3分；第13~15小题，有多项符合题目要求，全部选对得4分，选对但不全的得2分，有选错的得0分）
1．下列现象中，能说明分子在做无规则运动的是（ ）
A．麦浪起伏B．尘土飞扬C．花香四溢D．大雪纷飞
2．下列关于热量、内能与温度说法中,正确的是：
A．热量总是从内能大的物体向内能小的物体传递
B．在热传递过程中,物体向外传递100J的热量,其内能也将减少100J
C．相同质量的热水含有的热量大于温水含有的热量
D．热传递过程中，温度从高温物体传递给低温物体
3．如图甲所示，将质量相等的甲、乙两种物质分别装在两个相同的试管中，放入装有水的烧杯中加热。绘制出温度随时间变化的图像，如图乙所示，下列说法正确的是（ ）
A．乙物质第2min和第4min时温度相等，这两个时刻乙物质的内能相等
B．0～2min内乙物质比甲物质吸收的热量多
C．乙物质在BC段不断吸热，温度不变，内能增加
D．乙物质在AB段的比热容比CD段的比热容大
4．下列关于电阻大小的说法中．正确的是（ ）
A．铝导线的电阻比铜导线的电阻大
B．两根粗细相同的导线，长的比短的电阻大
C．粗的铜导线的电阻比细的铁导线的电阻小
D．两根由同一材料制成的、长短相等的导线，粗的比细的电阻小
5．如图所示，下列对于图片中所描述的物理过程的分析正确的是（ ）
A．图甲，丝绸摩擦的玻璃棒带正电荷，是摩擦起电现象并创造了电荷
B．图乙，用带负电荷的橡胶棒a去接触不带电的金属球b时，瞬时电流方向由b至a
C．图丙，试管内水蒸气将塞子冲出与汽油机压缩冲程的能量转化相同
D．图丁，向上提与水面接触的玻璃板，弹簧测力计示数变大，因为受到了大气压的作用
6．2022冬奥会闭幕式，通过丰富的科技手段和艺术化诠释，以简约风格展现了中国式的浪漫。如图所示梦幻五环缓缓升起，雪花火炬台缓缓降落。当电源开关S1闭合时舞台灯亮起，当按下开关S2时，电动机才能启动控制火炬头降落；若舞台灯不亮，电动机也不能启动。下列电路设计符合上述要求的是（ ）
A．B．
C．D．
7．将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片相连，测量这个自制电池的电压，如图所示。以下说法正确的是（ ）
A．锌片是电池的正极B．这个电池的电压为6V
C．这个电池的电压为3VD．这个电池的电压为0.6V

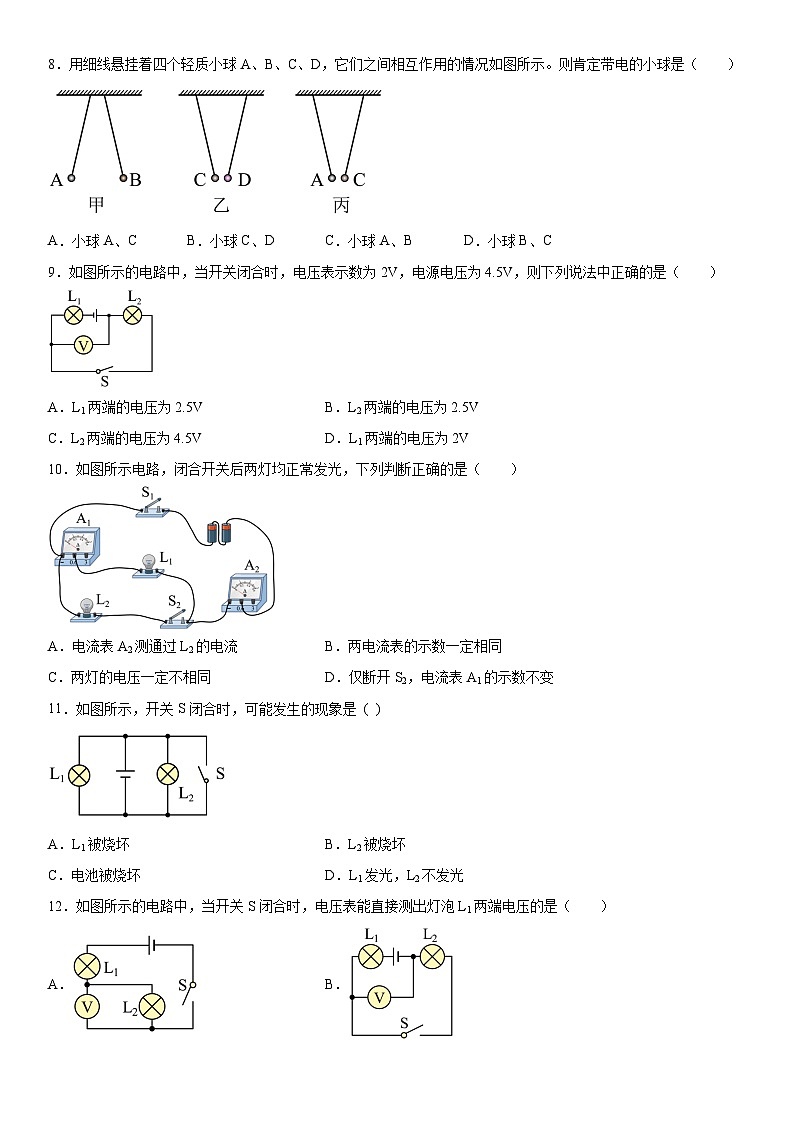

8．用细线悬挂着四个轻质小球A、B、C、D，它们之间相互作用的情况如图所示。则肯定带电的小球是（ ）
A．小球A、CB．小球C、DC．小球A、BD．小球B、C
9．如图所示的电路中，当开关闭合时，电压表示数为2V，电源电压为4.5V，则下列说法中正确的是（ ）
A．L1两端的电压为2.5VB．L2两端的电压为2.5V
C．L2两端的电压为4.5VD．L1两端的电压为2V
10．如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（ ）
A．电流表A2测通过L2的电流B．两电流表的示数一定相同
C．两灯的电压一定不相同D．仅断开S2，电流表A1的示数不变
11．如图所示，开关S闭合时，可能发生的现象是 ( )
A．L1被烧坏B．L2被烧坏
C．电池被烧坏D．L1发光，L2不发光
12．如图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端电压的是（ ）
A．B．
C．D．
13．如图所示是四冲程汽油机的剖面图，关于其四个冲程的描述正确的是（ ）
A．吸气冲程中，汽油和空气的混合物进入汽缸
B．压缩冲程中，通过做功的方式使汽缸内气体的内能减小
C．做功冲程中，内能转化为机械能
D．排气冲程中，机械能转化为内能
14．下列关于电压、电流、电阻说法正确的是（ ）
A．导体容易导电，说明导体对电流没有任何阻碍作用
B．无论正电荷还是负电荷的定向移动都能形成电流
C．我们在串并联电路的连接过程中，一定要从电源的正极开始连接，且开关必须断开
D．要在一段电路中产生电流，它的两端必须有电压
15．如图所示，电源电压不变，闭合开关，电压表的示数为，电压表的示数为，那么下列说法中不正确的是（ ）
A．电源电压为
B．两端电压为
C．将电压表换成电流表，则亮，不亮
D．将电压表换成电流表，则与并联
二、填空题（每小题2分，共6分）
16．在海滩上进行“沙疗”时，把人体埋在沙子里，沙子放出热量人体吸收热量后体温升高，内能增大，这是通过 （选填“做功”或“热传递”）来改变内能的；2kg的沙子温度降低5℃放出的热量是 J。（已知c沙=0.92×103 J/(kg·℃)）
17．如图所示，使用手机扫码支付给人们的生活带来了极大的便利。制作手机芯片（集成电路） 的材料主要是 （选填“超导体”“半导体”或“绝缘体”）。
18．如图，电源电压不变，已知R2=15Ω，合开关后，电流表A1、A2的示数分别为0.5A、0.2A，则通过R1的电流为 A，电源电压为 V。
三、实验探究题（本题共4个小题，19题4分，20题7分，21题7分，22题8分，共26分）
19．根据如图所示的实物图，在右侧方框内画出对应的电路图。
20．请用笔线代替导线，在下图所示的电路中连接两根导线，使两灯泡并联且电流表只测量灯L1的电流。
21．在探究“比较不同物质吸热能力”的实验中
(1)在两个完全相同的烧杯中分别装入 、 都相同的水和煤油；
(2)实验中选择相同规格的电加热器，可以认为在相同时间内水和食用油 相同，然后比较 的方法来完成探究实验的。
(3)实验过程中温度计的玻璃泡不要碰到烧杯和 ；
(4)图2中能合理反映该实验结果的图像是 （选填“甲”“乙”或“丙”）。说明水的比热容 食用油的比热容（选填“大于”“小于”或“等于”）。
22．小明在“探究串联电路电压的特点”活动中。
(1)如上图所示，连接电路时，至少需要 根导线；实验中应选择规格 （选填“相同”“不同”）的小灯泡。
(2)根据图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是
A. L1断路 B. L1短路 C. L2断路 D. L2短路
(3)小明保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？
答： （选填“能”或“不能”），理由是 。
(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：
答： ，改进方法是 。
23．小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；
猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横被面积有关。
供她选择的导体如表所示：
如图是小芳连接好的实验装置，请完成下列填空：
（1）电流表的示数越大，说明接入电路中的导体的电阻越 ；
（2）要验证猜想②，小芳同学应选择的两段导体是 ；
（3）选择A和C两段导体可以验证猜想 ；
（4）这种物理研究方法，通常叫做 。
四、综合应用题（本题共2个小题，23题10分，24题10分，共20分。解答时应写出必要的文字说明、公式和演算步骤，只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。）
24．如图所示的电路中，已知电源电压为3V．当开关S断开时，电压表的示数是2V，则灯L2两端电压为多少？当开关S闭合时，电压表的示数和灯L2两端的电压分别为多少？
25．天然气灶使用方便、经济环保，备受人们青睐，小明用天然气灶将一壶质量为3kg温度为20℃的水加热至90℃，用时约10min，已知：天然气的热值为3.5×107J/m3，水的比热容为4.2×103J/（kg▪℃）．求：
（1）这过程中水吸收多少热量；
（2）若这过程天然气完全燃烧放出的热量60%被水吸收，则需要多少立方米的天然气．
参考答案与解析
1．C
【详解】A．麦浪起伏属于机械运动，故A不符合题意；
B．尘土飞扬属于机械运动，故B不符合题意；
C．花香四溢是由于花香分子在做无规则运动，故C符合题意；
D．大雪纷飞属于机械运动，故D不符合题意。
故选C。
2．B
【详解】A．热量总是从温度高的物体向温度低的物体传递，而不是从内能大的物体向内能小的物体传递，因为内能大，温度不一定高，故A错误；
B．在热传递过程中，高温物体放出热量，内能减小，内能的改变是物体传递热量的量度，所以物体向外传递100J的热量，其内能也将减少100J，B正确；
C．热量是过程量，不能说含有或者具有热量，故C错误；
D．热传递过程中，热量由高温物体向低温物体传递，即传递的是热量而不是温度，故D错误．
3．C
【详解】AC．乙物质第2min和第4min时温度相等，这两个时刻，乙物质的内能不相等，在这个过程中，乙物质不断吸收热量，温度不变，内能增加，因此第4min时内能大于第2min时，A错误，C正确；
B．0～2min内乙物质与甲物质吸收的热量相等，因为相同的时间酒精灯放出的热量相等，B错误；
D．从图中信息可知，升高相同的温度，CD加热时间久，故乙物质在AB段的比热容比CD段的比热容小，D错误。
故选C。
4．D
【详解】A．只知道导体的材料，不能判断电阻的大小，故A项错误；
B．只知道导体横截面积和长度的大小，材料未知，无法比较电阻大小，故B项错误；
C．导线的材料和横截面积大小知道，长度未知，无法比较电阻大小，故C项错误；
D．长度相同和材料相同，粗导线，横截面积较大，所以电阻较小，故D项正确．
5．B
【详解】A．丝绸与玻璃棒摩擦，玻璃棒中电子转移到丝绸上，玻璃棒由于失去电子而带正电，摩擦起电不是创造了电荷，而是电子的转移，A错误；
B．当带负电的橡胶棒去接触不带电的金属球时，橡胶棒上的负电荷转移到金属球上，正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反，瞬时电流方向由b至a，B正确；
C．图中试管内的水蒸气推动塞子冲出时，水蒸气对塞子做功，水蒸气的内能转化为塞子的机械能，汽油机的压缩冲程是把机械能转化为内能，两者不一样，C错误；
D．向上提与水面接触的玻璃板，弹簧测力计示数变大，是因为分子间有引力，D错误。
故选B。
6．C
【详解】A．观察电路图，电动机、灯泡、开关S1是串联的，开关S2和它们是并联的，当电源开关S1闭合时舞台灯亮起，电动机也启动，当按下开关S2时，舞台灯与电动机被短路，电动机不能启动，这与题意不符合，故A不符合题意；
B．观察电路图，电动机、灯泡、开关S1、开关S2是串联的，当电源开关S1闭合时，舞台灯不能亮，这与题意不符合，故B不符合题意；
C．观察电路图，开关S1接在干路中，开关S2和电动机串联，然后它们再和舞台灯并联，当电源开关S1闭合时舞台灯亮起，当按下开关S2时，电动机才能启动控制火炬头降落，若舞台灯不亮，即开关S1没有闭合，无论开关S2闭合还是断开，电动机也不能启动，这些都与题意相符合，故C符合题意；
D．观察电路图，开关S1和电动机串联，开关S2和舞台灯串联，然后它们再并联在一起，当电源开关S1闭合时舞台灯没有亮起，而是电动机启动，这与题意不符合，故D不符合题意。
故选C。
7．D
【详解】A．由图可知，铜片连接电压表的正接线柱，所以铜片是电池的正极，故A错误；
BCD．由图可知，电压表的量程为0~3V，分度值为0.1V，故电压表示数为0.6V，即这个电池的电压为0.6V，故BC错误，D正确。
故选D。
8．C
【详解】根据电荷间的相互作用和带电体具有吸引轻小物体的性质可知，小球A、B相互排斥，则小球A、B一定带有同种电荷；小球A、C相互吸引，小球A带了电，则小球C可能与小球A带异种电，也可能不带电；小球C、D相互吸引，如果小球C带电，小球D可能与小球C带异种电，也可能不带电，如果小球C不带电，则D一定带电。故ABD不符合题意，C符合题意。
故选C。
9．A
【详解】BC．由电路图可知，当开关闭合时，两灯泡串联，电压表测L2两端的电压，已知电压表示数为2V，则L2两端的电压为2V，故BC错误；
AD．因串联电路中总电压等于各分电压之和，所以，L1两端的电压
U1＝U﹣U2＝4.5V﹣2V＝2.5V
故A正确，D错误。
故选A。
10．D
【详解】AB．如图所示电路，闭合开关后，两灯泡并联，电流表A1测通过灯L1的电流，电流表A2测干路电流，根据并联电路干路电流等于各支路电流之和，电流表A2示数肯定大于电流表A1示数，故AB错误；
C．两灯泡并联，并联电路各用电器两端电压相同，故C错误；
D．仅断开S2，灯L2断路，电流表A1还是测通过灯L1的电流，因为灯L1的两端电压还是等于电源电压，因此电流表A1的示数不变，故D正确。
故选D。
11．C
【详解】分析如图电路，两个灯泡以及开关都并联在了电源的两端．
当开关S闭合时，电流不会流过任一灯泡，而是直接经过开关形成短路，会将电池烧坏，当然两灯都不会发光．
故C正确，ABD错误．
点睛：牢记设计电路时，电源不能出现短路，电源短路时会烧毁电源、导线，甚至引起火灾，所以一定要避免．
12．D
【详解】AB．由图可知，两个小灯泡串联在电路中，电压表接在灯泡L2两端，所以电压表是测量灯泡L2的电压，故AB不符合题意；
C．由图可知，两个小灯泡串联在电路中，电压表接在电源两端，所以电压表是测量电源电压，故C不符合题意；
D．由图可知，两个小灯泡串联在电路中，电压表接在灯泡L1两端，所以电压表是测量灯泡L1的电压，故D符合题意。
故选D。
13．AC
【详解】A．汽油机在吸气冲程中，进气门打开、排气门关闭，活塞向下运动，汽油和空气的混合物进入汽缸，故A正确；
B．在压缩冲程中，活塞向上运动，燃料混合物被压缩，气体的内能变大，此过程是机械能转化为内能的过程，故B错误；
C．在做功冲程中，内能转化为机械能，对外做功，也只有做功冲程对外做功，故C正确；
D．在排气冲程中，没有能量的转化，废气带走了燃料释放的大部分能量，故D错误。
故选AC。
14．BD
【详解】A．导体容易导电，是因为对电流阻碍作用较小，但不是没有阻碍作用，故A错误；
B．电荷的定向移动形成电流，所以无论正电荷还是负电荷的定向移动都能形成电流，故B正确；
C．我们在串并联电路的连接过程中，不一定要从电源的正极开始连接，但是开关必须断开，故C错误；
D．电压是形成电流的原因，所以电路中要有电流，电路的两端必须有电压，故D正确。
故选BD。
15．BD
【详解】A．由图可知，灯泡和串联，并联在电源两端，即是测量两灯泡组成串联电路的总电压，并联在灯泡两端，是测量灯泡两端的电压，电压表的示数为6V，即电源电压为6V，故A正确，不符合题意；
B．电压表V的示数为3.6V，灯泡两端的电压3.6V，根据串联电压特点知，两端电压为
故B错误，符合题意；
C．将电压表换成电流表，闭合开关时灯泡被短路，因此灯泡亮，不亮，故C正确，不符合题意；
D．将电压表换成电流表，由于电流表相当于导线，所以开关闭合时电源发生短路，故D错误，符合题意。
故选BD。
16． 热传递
【详解】[1]沙子放出热量人体吸收热量后体温升高，内能增大，这是通过热传递的方式来改变内能。
[2]沙子温度降低5℃即，则沙子放出的热量为
故2kg的沙子温度降低5℃放出的热量是。
17．半导体
【详解】半导体的导电性能介于导体和绝缘体之间，具有一些特殊的电学特性，手机芯片（集成电路） 的材料主要是硅、锗等半导体材料。
18． 0.3 3
【详解】由电路图可知，电阻R1、R2并联，电流表A2测量通过R2的电流，电流表A1测干路电流。由题意可知，通过R2的电流为0.2A，干路电流为0.5A。
[1]根据并联电路电流特点可知，通过电阻R1的电流为
I1=I-I2=0.5A-0.2A=0.3A
[2]并联电路两端的电压相等且等于电源电压，故电源电压为
U=U2=I2R2=0.2A×15Ω=3V
19．
【详解】由图可知，电流从电源的正极出发，依次经过开关、灯泡L2、灯泡L1、最后回到电源的负极，电路只有一条回路，是简单的串联电路，如下图所示
20．
【详解】由题意可知，两灯泡并联，电流表只测量灯L1的电流，故电流表位于灯L1的支路，把灯L1和电流表串联后并联在灯L2两端，电流表选小量程，如下图所示：
21． 质量 初温 吸收热量 升高的温度 电加热器 乙 大于
【详解】(1)[1][2]探究比较不同物质吸热能力，即变量是两种不同的物质，那么其他的量应该相同，如质量相同，初温相同。
(2)[3][4]选择相同规格的电加热器，相同的时间内放出的热量相同，在相同时间内水和食用油吸收的热量也相同；然后比较升高的温度，即相同的时间内比升高的温度来比较吸收热量的能力。
(3)[5]温度计的玻璃泡不能触碰烧杯底，电加热器，因为电加热器的温度较高，不能反映液体吸收热量的能力。
(4)[6][7]水和食用油相比，吸收相同的热量，水升高的温度比较慢，故选择乙图；水的吸热能力强，水的比热容大于食用油的比热容。
22． 6 不同 C 不能 电压表正负接线柱接反 一组数据得结论有偶然性 更换不同规格灯泡多次测量
【详解】(1)[1]每两个相邻的串联的电路元件间连接一根导线，电压表并联在电路元件两端时需要两根导线，根据图可知，共需要6根导线。
[2]实验中为了避免特殊性，寻找普遍规律要使用规格不同的小灯泡。
(2)[3]A．当L1断路时，两个灯均不亮，电压表串联在电路中，因为电压表的电阻很大，所以电路中的电流很小，此时电压表测电源电压，所以电压表有示数，故A不符合题意；
B．当L1短路时，L1不亮，电压表被短路，所以电压表无示数，有电流经过L2，所以L2亮，故B不符合题意；
C． L2断路时，不能形成闭合回路，所以两个灯都不亮，电压表无示数，故C符合题意；
D． L2短路时，L2不亮，有电流经过灯L1和电压表，所以L1亮，电压表有示数，故D不符合题意。
故选C。
(3)[4][5]保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，此时电压表正负接线柱会接反，指针反向偏转损坏电压表，故不能这样做。
(4)[6][7]该同学只根据一组数据就得出了结论，具有偶然性，为了得到普遍规律应该换用不同规格的小灯泡或不同规格的电源多次实验。
23． 小 C、D ① 控制变量法
【详解】（1）[1]在电压一定时，电流表的示数越大，说明接入电路中的导体对电流的阻碍作用越小，即电阻越小。
（2）[2]猜想②认为在温度不变时，导体的电阻与导体的长度有关，所以应该控制材料和横截面积不变，改变长度，C、D所用的材料都是锰铜合金，横截面积都是0.5mm2，而长度不同．所以利用C、D可以探究电阻与长度之间的关系。
（3）[3]A和C材料不同，长度和横截面积相同，所以可以利用A、C来探究导体的电阻与导体的材料的关系，故可以探究猜想①。
（4）[4]此题在探究影响导体电阻大小的因素时，题目中给出了三个猜想，认为电阻分别与导体的材料、长度和横截面积有关，在探究时要一个一个分别进行探究，所以要应用控制变量法。
24．1V；0；3V；
【详解】当开关S断开时，两灯泡串联；电压表测量L1两端的电压，因为串联电路两端电压等于各部分电压之和，所以灯L2两端电压：
当开关S闭合时，电压表和灯泡L1被短路，故电压表的示数为0；此时灯L2两端电压等于电源电压3V．
25．（1）8.82×105J；（2）4.2×10-2m3
【详解】（1）将3kg温度为20℃的水加热至90℃，根据Q吸=cm（t-t0）可得水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×3kg×（90℃-20℃）=8.82×105J；
（2）由η=Q吸/Q放×100%可得：天然气完全燃烧放出的热量：Q放= Q吸/η=8.82×105J/60%=1.47×106J，由Q放=Vq得，烧开这壶水需要天然气的体积：V=Q放/q=1.47×106J/3.5×107J/m3=4.2×10-2m3．
UAB/V
UBC/V
UAC/V
2.6
1.8
4.4
序号
材料
长度（m）
横截面积（mm2）
A
镍铬合金
0.8
0.5
B
锰铜
0.8
1
C
锰铜
0.8
0.5
D
锰铜
1.2
0.5
