北师大版九年级全册第十一章 简单电路八 变阻器课时训练

这是一份北师大版九年级全册第十一章 简单电路八 变阻器课时训练，共6页。试卷主要包含了能力提升，探究创新，变阻器等内容，欢迎下载使用。


一、能力提升

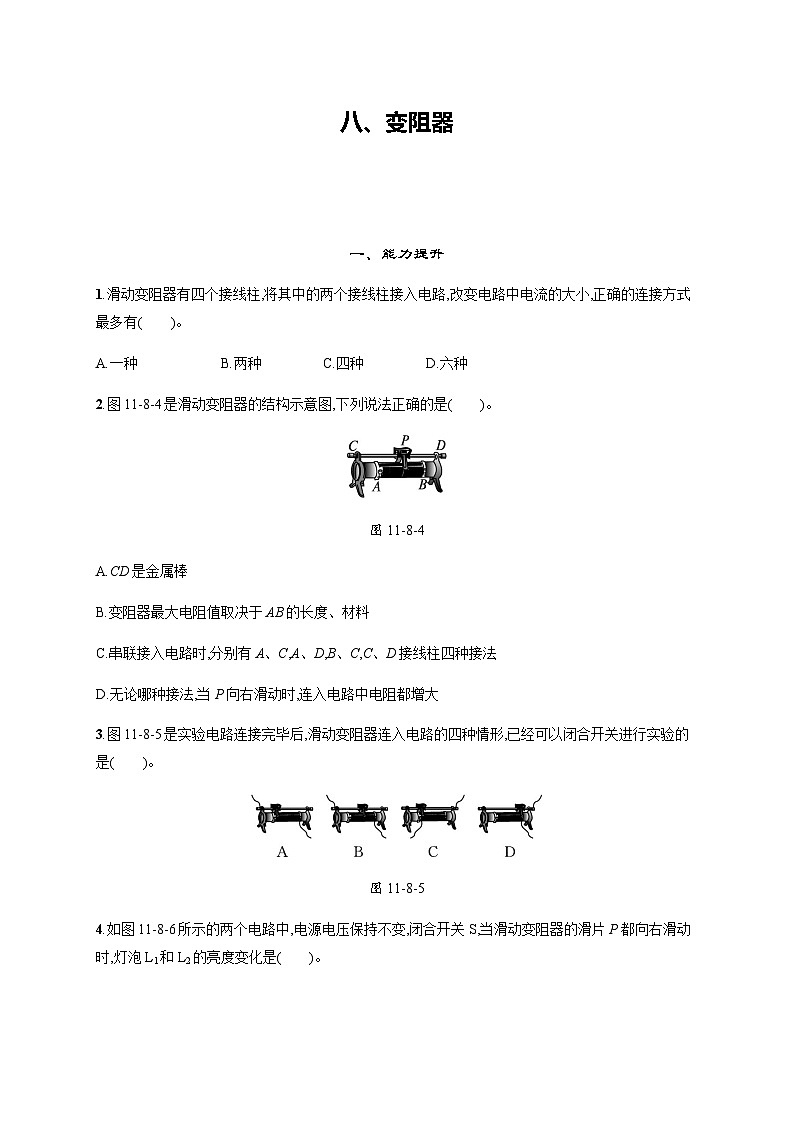

1.滑动变阻器有四个接线柱,将其中的两个接线柱接入电路,改变电路中电流的大小,正确的连接方式最多有( )。
A.一种B.两种C.四种D.六种
2.图11-8-4是滑动变阻器的结构示意图,下列说法正确的是( )。
图11-8-4
A.CD是金属棒
B.变阻器最大电阻值取决于AB的长度、材料
C.串联接入电路时,分别有A、C,A、D,B、C,C、D接线柱四种接法
D.无论哪种接法,当P向右滑动时,连入电路中电阻都增大
3.图11-8-5是实验电路连接完毕后,滑动变阻器连入电路的四种情形,已经可以闭合开关进行实验的是( )。
图11-8-5

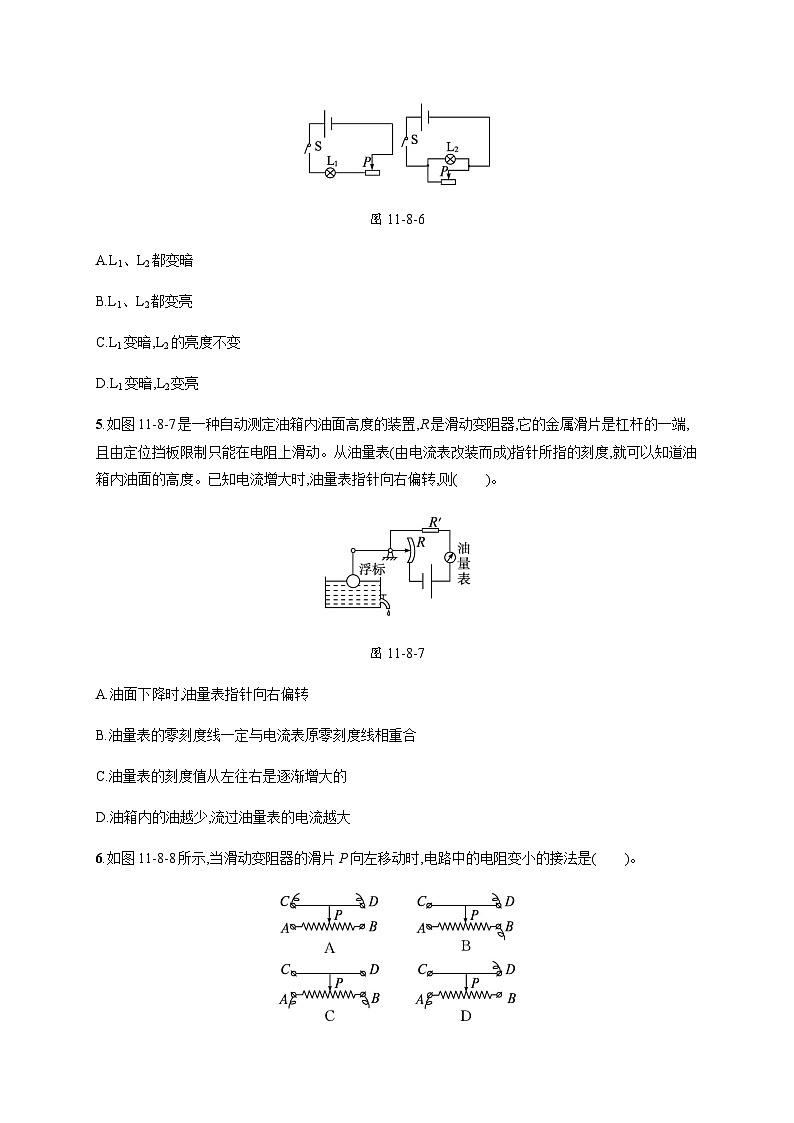

4.如图11-8-6所示的两个电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡L1和L2的亮度变化是( )。
图11-8-6
A.L1、L2都变暗
B.L1、L2都变亮
C.L1变暗,L2的亮度不变
D.L1变暗,L2变亮
5.如图11-8-7是一种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片是杠杆的一端,且由定位挡板限制只能在电阻上滑动。从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度。已知电流增大时,油量表指针向右偏转,则( )。
图11-8-7
A.油面下降时,油量表指针向右偏转
B.油量表的零刻度线一定与电流表原零刻度线相重合
C.油量表的刻度值从左往右是逐渐增大的
D.油箱内的油越少,流过油量表的电流越大
6.如图11-8-8所示,当滑动变阻器的滑片P向左移动时,电路中的电阻变小的接法是( )。
图11-8-8
7.如图11-8-9是电阻箱的结构示意图,将它串联接入电路中,若拔出其中两个铜塞(如箭头所示),这时电阻箱在电路中的阻值是( )。
图11-8-9
A.1 ΩB.3 ΩC.5 ΩD.7 Ω
8.(2021·广西贺州中考)如图11-8-10所示,电路中一根导线已经与滑动变阻器的B接线柱连接,当滑动变阻器的滑片P向左移动时,要使滑动变阻器的电阻变小,另一根导线应与滑动变阻器的 (选填“A”“C”或“D”)接线柱连接。滑动变阻器是通过改变接入电路中电阻丝的 来改变电阻的大小。
图11-8-10
9.如图11-8-11所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮,则需将 (选填“a和b”“a和c”或“b和c”)接线柱接入电路。关于电位器上电阻丝的材料,应该选用 (选填“铜丝”或“镍铬合金丝”)。
图11-8-11
二、探究创新
10.某精密电子仪器中为了便于调节电路中的电流,其调节部分使用了两个滑动变阻器,如图11-8-12所示,已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘瓷管上制成的,其中R1的总电阻是200 Ω,R2的总电阻是500 Ω。开始时两变阻器都处于最大阻值,下面几种方法中,能够既快又准确地使电流表指针指到要求位置的是( )。
图11-8-12
A.先调节R1,使电流表指针指到要求位置附近,再调节R2
B.先调节R2,使电流表指针指到要求位置附近,再调节R1
C.同时调节R1和R2,使电流表指针指到要求位置
D.交替反复调节R1和R2,使电流表指针指到要求位置
八、变阻器
知能演练·提升
1.C 本题通过变换条件和结论考查滑动变阻器的使用。解答这类题目的关键是明确以下几点:(1)接线柱的连接方法是“一上一下”;(2)金属棒两端的接线柱相当于一个接线柱,下面接好了,上面用哪一个效果都一样。故接法有2×2=4种。
2.A
3.A 根据滑动变阻器的使用规则可知,滑动变阻器的接法是一上一下的原则;在闭合开关前,应将滑动变阻器阻值调至最大,故A正确,B、C、D错误。
4.C 灯L1跟滑动变阻器串联,当滑片向右滑动时,滑动变阻器连入的电阻变大,电路中电流变小,L1变暗;灯L2与滑动变阻器并联,滑动变阻器的滑片向右滑动时,不会影响电灯这条支路中的电流,所以L2亮度不变。
5.C 如题图所示,这种自动测定高度的装置是利用滑动变阻器改变电路中的电流,然后通过电流表来判断油量的多少的。当油箱内油量减少时,浮标就会下降,拉动横杆左端下降,使横杆右端上升,使得接入电路中的电阻变长,电阻增大,电路中的电流减小,油量表(电流表)的指针向左偏转,示数减小。因此,油量表指针向左偏转,示数减小,表示油量减少。反之,当油箱内油量增加时,浮标就会上升,推动横杆左端上升,使横杆右端下降,使得接入电路中的电阻变短,电阻减小,电路中的电流增大,油量表(电流表)的指针向右偏转,示数增大。因此,油量表指针向右偏转,示数增大,表示油量增加。油量表的刻度值应为左小右大。
6.D 接滑动变阻器的C和D接线柱,无电阻丝连入电路,A错误;接滑动变阻器的B和D接线柱,连入电路中的电阻丝是PB部分,当滑片P向左滑动时,PB电阻丝长度变大,电阻变大,B错误;接滑动变阻器的B和A接线柱,连入电路中的电阻丝是AB部分,无论怎样移动滑片,滑动变阻器接入电路的电阻不变,C错误;接滑动变阻器的A和D接线柱,连入电路中的电阻丝是AP部分,当滑片P向左滑动时,AP电阻丝长度变小,电阻变小,D正确。
7.D 当铜塞插入插孔时,与插孔对应的下面的电阻被短路,因此,只有拔出铜塞的那部分电阻才起作用,因此,该电阻箱连入的电阻为2 Ω+5 Ω=7 Ω。
8.答案 C 长度
9.解析 顺时针旋转旋片时,灯泡变亮,原因是电流变大,电路中电阻变小,则应把接线柱b、c与灯泡串联后接入电路。在长度和粗细都相同的情况下,镍铬合金丝的电阻大,这样在移动滑片改变相同的长度时,镍铬合金丝的阻值会有明显的变化,达到明显改变电阻的目的。
答案 b和c 镍铬合金丝
10.B 导体的电阻越大,表示导体对电流的阻碍作用越大。R2大于R1,因此调节R2时,电流变化大;当调节到所需电流附近时,再调节R1,此时电流变化小。因此应先调节R2再调节R1。
