初中物理北师大版九年级全册五 家庭电路同步练习题

这是一份初中物理北师大版九年级全册五 家庭电路同步练习题，共5页。试卷主要包含了能力提升，探究创新，家庭电路等内容，欢迎下载使用。


一、能力提升

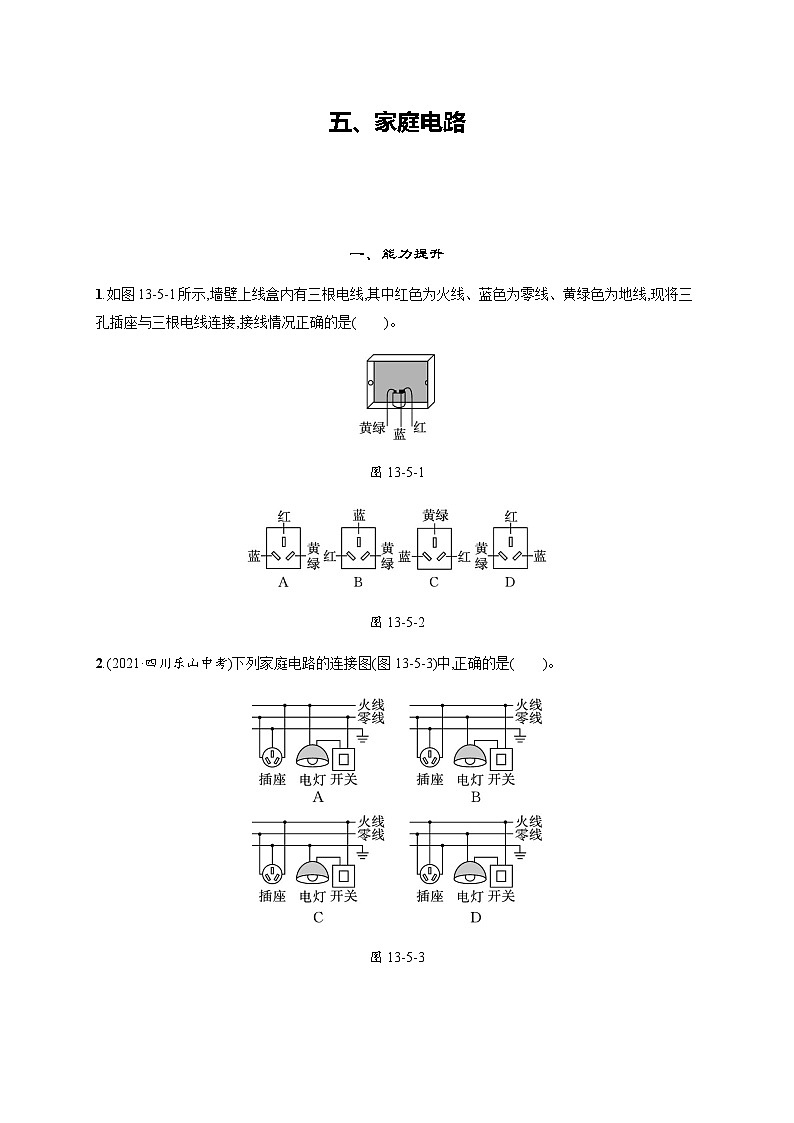

1.如图13-5-1所示,墙壁上线盒内有三根电线,其中红色为火线、蓝色为零线、黄绿色为地线,现将三孔插座与三根电线连接,接线情况正确的是( )。
图13-5-1
图13-5-2
2.(2021·四川乐山中考)下列家庭电路的连接图(图13-5-3)中,正确的是( )。
图13-5-3

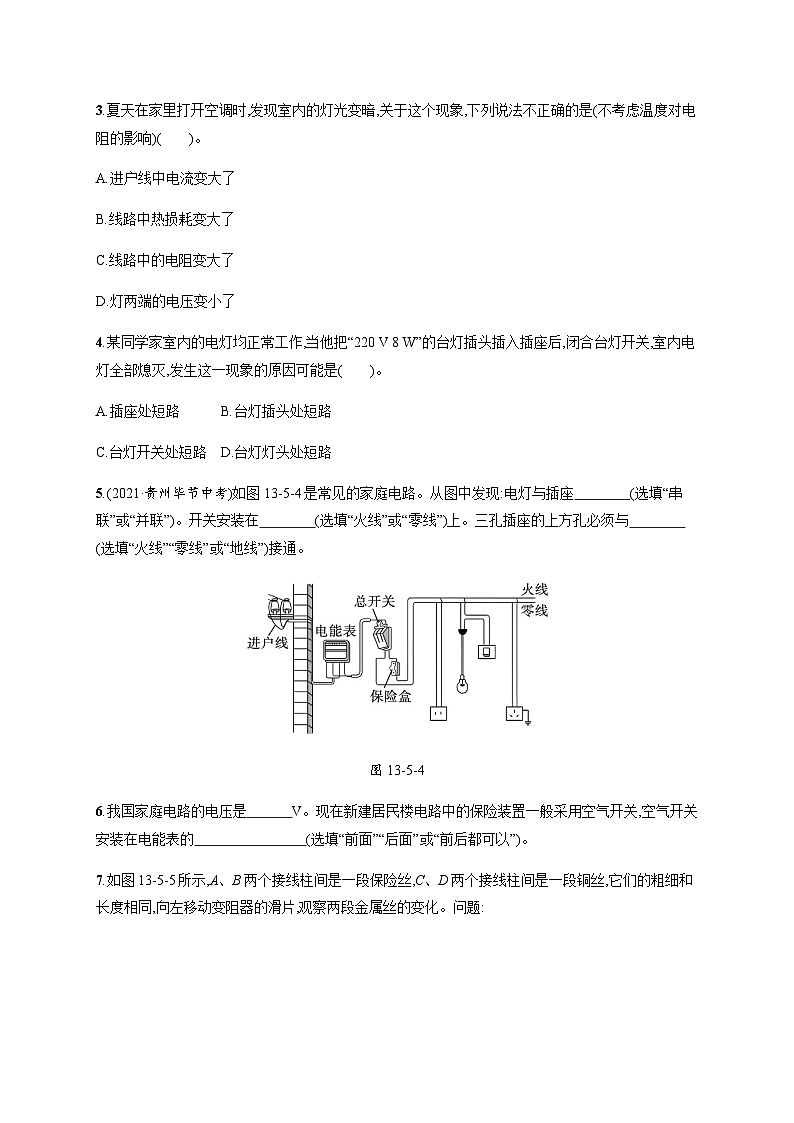

3.夏天在家里打开空调时,发现室内的灯光变暗,关于这个现象,下列说法不正确的是(不考虑温度对电阻的影响)( )。
A.进户线中电流变大了
B.线路中热损耗变大了
C.线路中的电阻变大了
D.灯两端的电压变小了
4.某同学家室内的电灯均正常工作,当他把“220 V 8 W”的台灯插头插入插座后,闭合台灯开关,室内电灯全部熄灭,发生这一现象的原因可能是( )。
A.插座处短路B.台灯插头处短路
C.台灯开关处短路D.台灯灯头处短路
5.(2021·贵州毕节中考)如图13-5-4是常见的家庭电路。从图中发现:电灯与插座 (选填“串联”或“并联”)。开关安装在 (选填“火线”或“零线”)上。三孔插座的上方孔必须与 (选填“火线”“零线”或“地线”)接通。
图13-5-4
6.我国家庭电路的电压是 V。现在新建居民楼电路中的保险装置一般采用空气开关,空气开关安装在电能表的 (选填“前面”“后面”或“前后都可以”)。
7.如图13-5-5所示,A、B两个接线柱间是一段保险丝,C、D两个接线柱间是一段铜丝,它们的粗细和长度相同,向左移动变阻器的滑片,观察两段金属丝的变化。问题:
图13-5-5
(1)你观察到的现象是 。
(2)由这一现象你得到的启示: 。
8.电暖气接入电路时需用三孔插座,将用电部分连入电路的同时,也将金属外壳与 相连,它与其他家用电器间的连接方式为 。只将一个“220 V 800 W”的电暖气接入示数为03620的电能表所在的电路中,正常工作5 h,消耗电能 kW·h,此时电能表示数变为 。
二、探究创新
9.人们常用试电笔来辨别照明电路中的火线和零线。试电笔内串有一个电阻值很大的高值电阻,其电阻通常在1 MΩ以上。
(1)为什么要串联这个高值电阻呢?
图13-5-6
(2)已知某试电笔内高值电阻的阻值为2.2 MΩ,某同学正在使用该试电笔测试照明电路的火线,如图13-5-6所示。请估算氖管发光时通过该同学身体的电流(人体电阻不计)。
五、家庭电路
知能演练·提升
1.C 插座是三孔插座,上面的一孔接入黄绿色地线,左孔接入蓝色零线,右孔接入红色火线。故正确的选项是C。
2.B 开关接在电灯和火线之间,电灯另一端接零线,选项A、C错误;三孔插座的接法:上孔接地线,左孔接零线,右孔接火线,选项D错误,B正确。
3.C 家庭电路中的用电器是并联的,并联的用电器越多,并联部分的电阻越小,所分的电压也越小,由于空调的电功率大,电阻小,当空调打开时,并联部分的电阻变小,并联部分的电压变小,灯泡两端电压变小,所以室内灯光变暗。C不正确。
4.D 从题意可判断,电路是发生了短路故障,由于插入台灯后,闭合台灯开关时,室内电灯才全部熄灭,所以排除插座和台灯插头处的短路,台灯的开关短路,它相当于开关闭合,不会导致电源短路,所以选D。
5.答案 并联 火线 地线
6.解析 我国家庭电路的电压是220 V;在家庭电路的进户布局中,电能表测家庭电路所消耗的电能,总开关一定要安装在电能表之后。
答案 220 后面
7.答案 (1)保险丝熔断,而铜丝没有熔断
(2)①当电流达到一定值时,保险丝具有自动切断电路的功能;②家庭电路中不能用铜丝代替保险丝
8.解析 使用三孔插座的目的是让用电器的金属外壳和大地相连,若外壳带了电,能够及时导入大地,防止触电事故的发生。根据电功的计算公式W=Pt=0.8 kW×5 h=4 kW·h,362.0 kW·h+4 kW·h=366.0 kW·h。
答案 大地 并联 4 03660
9.解析 (1)当通过人体的电流过大时,会造成对人体的伤害,串联一个高值电阻后,由欧姆定律可知,电路中的电流较小,不会对人体造成伤害。(2)照明电路电压U=220 V,高值电阻R=2.2 MΩ=2.2×106 Ω,估算氖管发光时通过该同学身体的电流I=UR=2202.2×106 A=1×10-4 A。
答案 (1)限制通过人体的电流
(2)1×10-4 A
