2024部分学校高二上学期12月月考试题物理含解析

这是一份2024部分学校高二上学期12月月考试题物理含解析，共22页。
1.答题前，考生务必将自己的姓名、考生号、考场号、座位号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3.考试结束后，将本试卷和答题卡一并交回。
一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 下列关于磁感线的叙述中正确的是（ ）
A. 磁感线是磁场中实际存在的一些曲线
B. 在磁场中，磁感线不可以相交
C. 磁感线从磁体的N极发出，终止于S极
D. 铁屑在磁场中规则排列而组成的曲线就是磁感线
2. 秋冬时节空气干燥，容易摩擦起电。带有静电的人身上电压可达到几千伏，当人的手指靠近金属导体时会产生很强的电场从而击穿空气，发生放电现象。关于这种现象，下列说法正确的是（ ）
A. 发生放电现象时，金属导体内的正负电荷同时转移
B. 放电过程中，正电荷发生定向移动
C. 手指与金属导体距离越近，越容易发生放电现象
D. 放电过程中，移动电荷的电势能一定变大
3. 下列各图的线圈或回路中能产生感应电流的是（ ）
A. B. C. D.

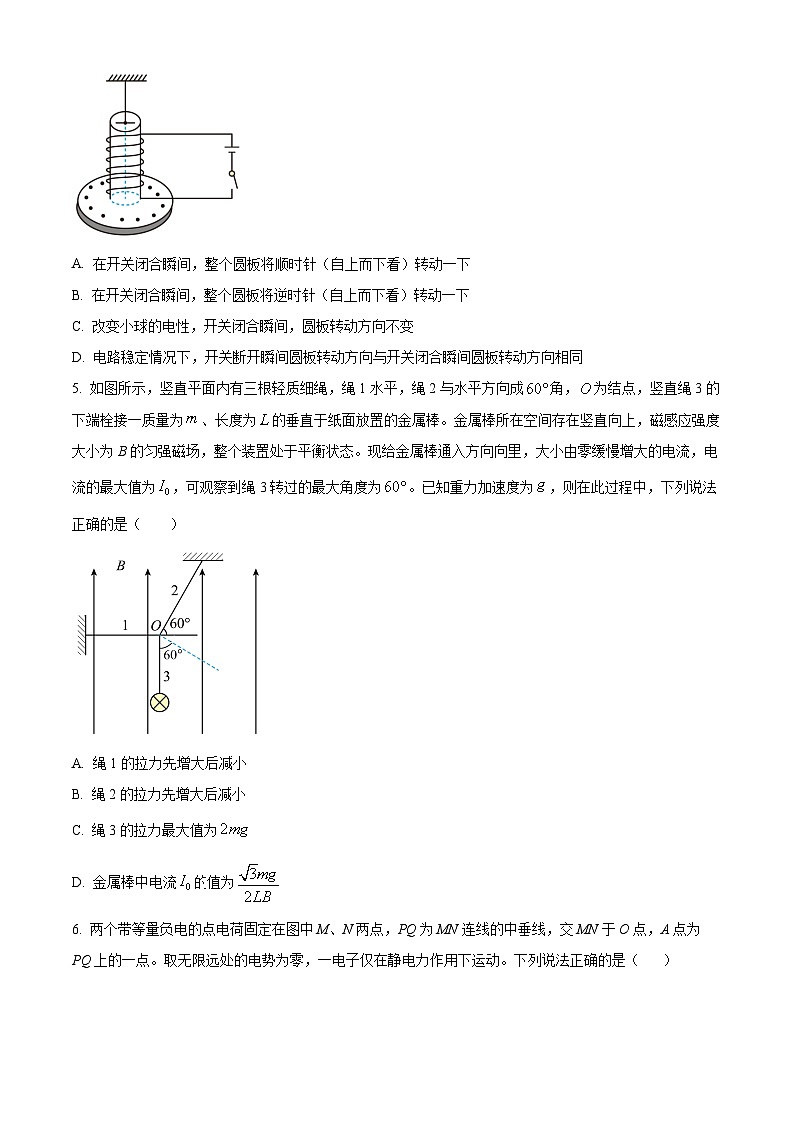

4. 著名物理学家费曼设计的一个实验如图所示，在一块绝缘圆板中部安装一个螺线管，并接有电源，板的四周有许多固定的带负电的小球，整个装置悬挂起来。下列说法正确的是（ ）
A. 在开关闭合瞬间，整个圆板将顺时针（自上而下看）转动一下
B. 在开关闭合瞬间，整个圆板将逆时针（自上而下看）转动一下
C. 改变小球的电性，开关闭合瞬间，圆板转动方向不变
D. 电路稳定情况下，开关断开瞬间圆板转动方向与开关闭合瞬间圆板转动方向相同
5. 如图所示，竖直平面内有三根轻质细绳，绳1水平，绳2与水平方向成角，为结点，竖直绳3的下端栓接一质量为、长度为的垂直于纸面放置的金属棒。金属棒所在空间存在竖直向上，磁感应强度大小为B的匀强磁场，整个装置处于平衡状态。现给金属棒通入方向向里，大小由零缓慢增大的电流，电流的最大值为，可观察到绳3转过的最大角度为。已知重力加速度为，则在此过程中，下列说法正确的是（ ）
A. 绳1的拉力先增大后减小
B. 绳2的拉力先增大后减小
C. 绳3的拉力最大值为
D. 金属棒中电流值为

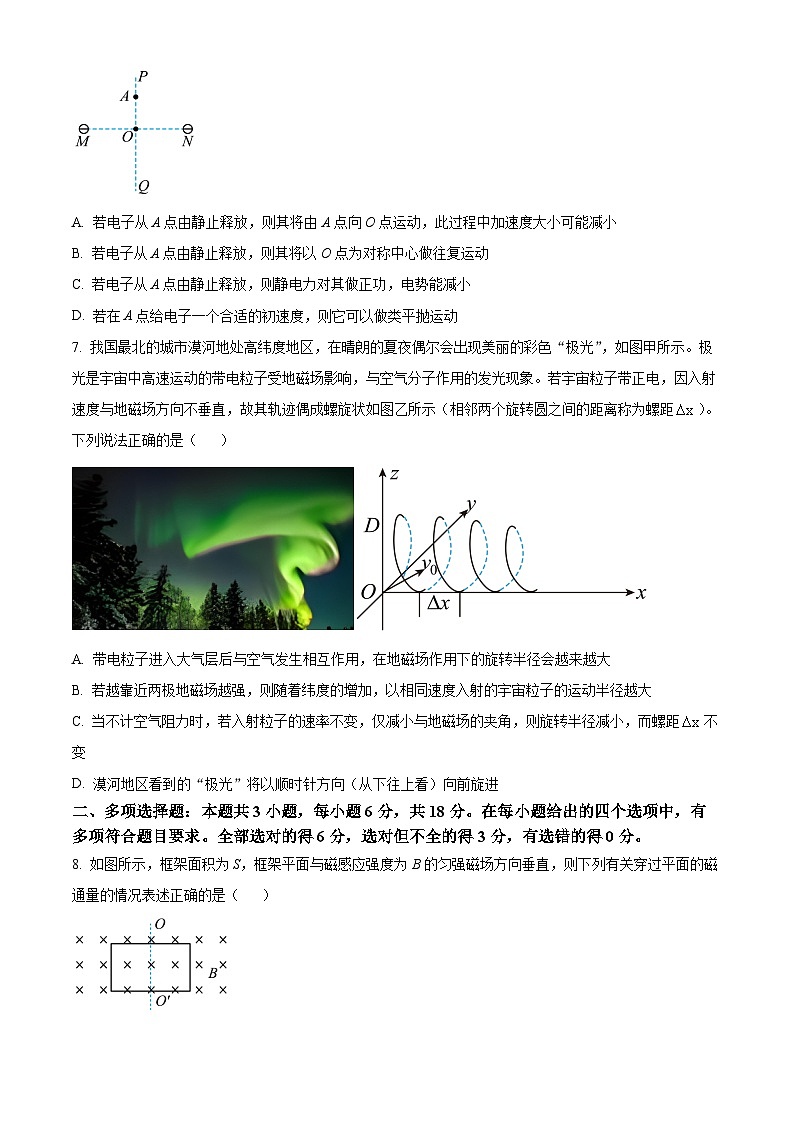

6. 两个带等量负电的点电荷固定在图中M、N两点，PQ为MN连线的中垂线，交MN于O点，A点为PQ上的一点。取无限远处的电势为零，一电子仅在静电力作用下运动。下列说法正确的是（ ）
A. 若电子从A点由静止释放，则其将由A点向O点运动，此过程中加速度大小可能减小
B. 若电子从A点由静止释放，则其将以O点为对称中心做往复运动
C. 若电子从A点由静止释放，则静电力对其做正功，电势能减小
D. 若在A点给电子一个合适的初速度，则它可以做类平抛运动
7. 我国最北的城市漠河地处高纬度地区，在晴朗的夏夜偶尔会出现美丽的彩色“极光”，如图甲所示。极光是宇宙中高速运动的带电粒子受地磁场影响，与空气分子作用的发光现象。若宇宙粒子带正电，因入射速度与地磁场方向不垂直，故其轨迹偶成螺旋状如图乙所示（相邻两个旋转圆之间的距离称为螺距）。下列说法正确的是（ ）
A. 带电粒子进入大气层后与空气发生相互作用，在地磁场作用下的旋转半径会越来越大
B. 若越靠近两极地磁场越强，则随着纬度的增加，以相同速度入射的宇宙粒子的运动半径越大
C. 当不计空气阻力时，若入射粒子的速率不变，仅减小与地磁场的夹角，则旋转半径减小，而螺距不变
D. 漠河地区看到的“极光”将以顺时针方向（从下往上看）向前旋进
二、多项选择题：本题共3小题，每小题6分，共18分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。
8. 如图所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则下列有关穿过平面的磁通量的情况表述正确的是（ ）
A. 磁通量有正负，所以矢量
B. 若使框架绕转过60°角，磁通量为
C. 若框架从初始位置绕转过90°角，磁通量为0
D. 若框架从初始位置绕转过180°角，磁通量变化量为0
9. 如图甲所示，洛伦兹力演示仪是由励磁线圈（也叫亥姆霍兹线圈）、洛伦兹力管和电源控制部分组成的。励磁线圈是一对彼此平行的共轴串联的圆形线圈，它能够在两线圈之间产生匀强磁场。洛伦兹力管的圆球形玻璃泡内有电子枪，能够连续发射出电子，电子经加速电压加速，在玻璃泡内运动时，可以显示出电子运动的径迹。某次实验观察到电子束打在图乙中的P点，下列说法正确的是（ ）

A. 图乙中励磁线圈的电流方向为逆时针方向
B. 若使得电子径迹为一个完整的圆，可以加大励磁线圈的电流
C. 若使得电子的径迹为一个完整的圆，可以增加加速电压
D. 若已知加速电压U及两线圈间的磁感应强度B，则可通过测量圆形径迹的直径来估算电子的电荷量
10. 如图所示，空间存在水平向右的匀强电场，长L=0.12m的绝缘轻杆上端连接在O点。有一质量m=0.3kg、电荷量q=+0.5C的带电金属小球套在绝缘轻杆上，球与杆间的动摩擦因数μ=0.75。当杆竖直固定放置时，小球恰好能匀速下滑。当轻杆与竖直方向的夹角为θ时，小球在下滑过程中与杆之间的摩擦力恰好为0。取重力加速度大小g=10m/s2。下列说法正确的是（ ）
A. 匀强电场的电场强度大小为8N/C
B. 匀强电场的电场强度大小为6N/C
C. θ=37
D. 若保持θ角不变，将小球从O点由静止释放，小球离开杆时的速度大小为2m/s
三、非选择题：共54分。
11. 物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。
（1）用游标卡尺测量图乙线圈的内径，可利用图甲中游标卡尺的_________（填“A”“B”或“C”）部件。
（2）下面四幅图是用来“探究影响感应电流方向的因素”的实验示意图。灵敏电流计和线圈组成闭合回路，通过“插入”“拔出”磁铁，使线圈中产生感应电流，记录实验过程中的相关信息，分析得出楞次定律。下列说法正确的是___________。
A.该实验无须记录感应电流产生的磁场方向
B.该实验必须保持磁铁运动的速率不变
C.该实验无须记录磁铁在线圈中的磁场方向
D.该实验需要确认电流计指针偏转方向与通过电流计的电流方向的关系
12. 小明同学想要探究离子浓度对饮用水导电率的影响，实验操作如下：取100mL饮用水加入适量的食盐，搅拌溶解得到未饱和食盐溶液，为了方便测量溶液的电阻，取部分溶液装入绝缘性良好的塑料圆柱形容器内，容器两端用金属圆片电极密封，如图甲所示。

（1）小明同学先用多用电表粗测其电阻，将选择开关置于欧姆“100”挡位置，在欧姆调零后测量其阻值时记录电表指针偏转如图乙所示，该电阻的阻值为___________Ω。
（2）为了准确测量封装筒内封装溶液的电阻，实验室提供了下列器材：
A.干电池两节（每节干电池的电动势约为1.5V，内阻可忽略）；
B.灵敏电流表G（量程为0~0.5mA，内阻等于120Ω）；
C.电压表V1（量程为0~3V，内阻约为4kΩ）；
D.电压表V2（量程为0~15V，内阻约为7kΩ）；
E.滑动变阻器R1（最大阻值为10Ω）；
F.电阻箱R2（最大阻值9999.9Ω）；
G.开关、导线若干
该同学用伏安法完成测量，除干电池、开关、导线和滑动变阻器R1外，还应选择的电压表是__________（填写器材前面的字母）。灵敏电流表G的量程不够，应该让其与F并联，并调整至__________Ω，将其改装为量程为2mA的电流表。小明同学已经完成了部分电路设计，如图丙所示，请将剩余的电路图画在虚线框内（在图中标上必要的电学符号，待测电阻用Rx表示）。______
13. 一质量为m、电荷量为q（q>0）的粒子以速度v垂直y轴进入第一象限，后垂直x轴射出，粒子只受洛伦兹力作用，磁感应强度大小为B，方向垂直纸面向外，磁场区域是等腰梯形，求：
（1）粒子在磁场中运动的时间t；
（2）等腰梯形面积的最小值S。
14. 在如图所示电路中，电源电动势为E、内阻为r，定值电阻的阻值分别为4r、6r和1.6r，水平放置的电容器两极板间的距离为d，接在阻值为1.6r的定值电阻两端。闭合开关，回路稳定后，让电荷量为q的带正电小球（可视为质点），从到上极板（开有小孔）高度为2d处由静止释放，到达下极板时小球的速度恰好为零。重力加速度大小为g。求：
（1）阻值为4r的定值电阻消耗的电功率P；
（2）小球的质量m；
（3）小球再次返回到上极板时的速度大小v。
15. 如图所示，水平面上有电阻不计的U形导轨NMPQ，宽度L=0.4m，现垂直于导轨放置一根质量为m=0.12kg的导体棒ab，M和P之间接入一恒流源，回路中电流大小恒定为I=2A，在导轨间加一个范围足够大的匀强磁场（未画出）且磁场方向始终与导体棒垂直，方向与水平面间夹角可调，取重力加速度大小g=10m/s2。
（1）当磁感应强度的大小B=0.3T，方向与水平面成30°角时，ab棒处于静止状态，求ab棒受到的摩擦力大小；
（2）若要使ab棒所受支持力为零，B的大小至少为多少？此时B的方向如何？
（3）若导体棒与导轨间的动摩擦因数，磁场方向斜向左下方，请你讨论磁场方向与水平面夹角在哪个范围内，不管磁感应强度多大，导体棒都不会运动。（假设最大静摩擦力等于滑动摩擦力）

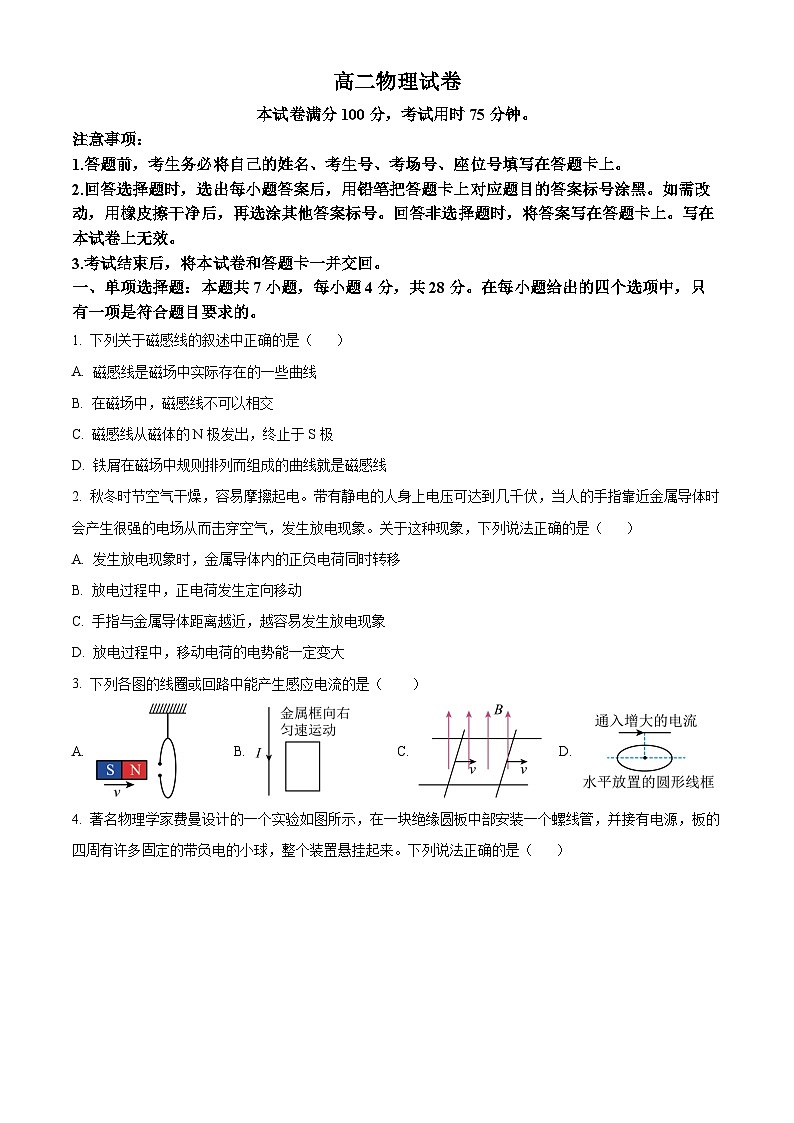

高二物理试卷
本试卷满分100分，考试用时75分钟。
注意事项：
1.答题前，考生务必将自己的姓名、考生号、考场号、座位号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写在本试卷上无效。
3.考试结束后，将本试卷和答题卡一并交回。
一、单项选择题：本题共7小题，每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 下列关于磁感线的叙述中正确的是（ ）
A. 磁感线是磁场中实际存在的一些曲线
B. 在磁场中，磁感线不可以相交
C. 磁感线从磁体的N极发出，终止于S极
D. 铁屑在磁场中规则排列而组成的曲线就是磁感线
【答案】B
【解析】
【详解】A．磁感线是人们为了描述磁场而假想的曲线，不是磁场中实际存在的一些曲线，故A错误；
B．在磁场中，任何两条磁感线都不相交，因为在磁场中的任一点，磁场方向只有一个，若磁感线相交，交点处切线方向有两个，表示磁场方向有两个，故B正确；
C．磁感线在磁体的外部是从磁体的N极出发回到S极，在磁体的内部，磁感线是从磁体的S极出发，回到N极，是闭合的曲线，故C错误；
D．铁屑在磁场中规则排列而组成的曲线能模拟磁感线的形状，但并不是磁感线，故D错误。
故选B。
2. 秋冬时节空气干燥，容易摩擦起电。带有静电的人身上电压可达到几千伏，当人的手指靠近金属导体时会产生很强的电场从而击穿空气，发生放电现象。关于这种现象，下列说法正确的是（ ）
A. 发生放电现象时，金属导体内的正负电荷同时转移
B. 放电过程中，正电荷发生定向移动
C. 手指与金属导体距离越近，越容易发生放电现象
D. 放电过程中，移动电荷的电势能一定变大
【答案】C
【解析】
【详解】A．发生放电现象时，金属导体内的正电荷是原子核不能移动，只有负电荷运动，A错误；
B．放电过程中，负电荷发生定向移动，B错误；
C．手指与金属导体距离越近，电场强度越大，越容易发生放电现象，C正确；
D．放电过程中，电场力的方向与电荷的运动方向相同，电场力对移动的电荷做正功，电荷的电势能一定变小，D错误。
故选C。
3. 下列各图的线圈或回路中能产生感应电流的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】A．该图线圈不闭合，不能产生感应电流，故A错误；
B．金属框向右匀速运动的过程中，穿过该闭合金属框的磁通量减少，能产生感应电流，故B正确；
C．该图中两金属棒以相同的速度运动，则穿过闭合回路的磁通量不会发生变化，闭合回路中不会产生感应电流，故C错误；
D．该图中直线电流产生的磁场在下面的水平放置的圆形线框中的磁通量为零，增大通入的电流时，穿过线框的磁通量总为零，则线圈框中不会产生感应电流，故D错误；
故选B。
4. 著名物理学家费曼设计的一个实验如图所示，在一块绝缘圆板中部安装一个螺线管，并接有电源，板的四周有许多固定的带负电的小球，整个装置悬挂起来。下列说法正确的是（ ）
A. 在开关闭合瞬间，整个圆板将顺时针（自上而下看）转动一下
B. 在开关闭合瞬间，整个圆板将逆时针（自上而下看）转动一下
C. 改变小球的电性，开关闭合瞬间，圆板转动方向不变
D. 电路稳定情况下，开关断开瞬间圆板转动方向与开关闭合瞬间圆板转动方向相同
【答案】A
【解析】
【详解】AB．根据右手螺旋定则可以判断接通电源瞬间，螺线管的下端为N极，产生向下的磁场，会产生（从上往下看）逆时针的涡旋电场，所以带负电的小球会受到顺时针方向的电场力，整个圆板将顺时针（自上而下看）转动一下，故A正确、B错误；
C．若小球带正电，开关闭合瞬间，小球受力方向与场强方向一致，（从上往下看）沿逆时针方向，故圆板将逆时针转动，故C错误；
D．电路稳定情况下，开关断开瞬间将产生顺时针方向的涡旋电场，小球受到逆时针方向的电场力，圆板转动方向相反，故D错误。
故选A。
5. 如图所示，竖直平面内有三根轻质细绳，绳1水平，绳2与水平方向成角，为结点，竖直绳3的下端栓接一质量为、长度为的垂直于纸面放置的金属棒。金属棒所在空间存在竖直向上，磁感应强度大小为B的匀强磁场，整个装置处于平衡状态。现给金属棒通入方向向里，大小由零缓慢增大的电流，电流的最大值为，可观察到绳3转过的最大角度为。已知重力加速度为，则在此过程中，下列说法正确的是（ ）
A. 绳1的拉力先增大后减小
B. 绳2的拉力先增大后减小
C. 绳3的拉力最大值为
D. 金属棒中电流的值为
【答案】C
【解析】
【详解】AB．对整体分析，重力大小和方向不变，绳1、2弹力方向不变，根据左手定则，安培力水平向右逐渐增大，有平衡条件得，水平方向
竖直方向
则电流逐渐变大，则F1增大、F2不变，故AB错误；
C．当电流增大到时，安力与力的合力最大，即绳3的拉力最大
最大值为
故C正确；
D．对金属棒受力分析得
得
故D错误。
故选C。
6. 两个带等量负电的点电荷固定在图中M、N两点，PQ为MN连线的中垂线，交MN于O点，A点为PQ上的一点。取无限远处的电势为零，一电子仅在静电力作用下运动。下列说法正确的是（ ）
A. 若电子从A点由静止释放，则其将由A点向O点运动，此过程中加速度大小可能减小
B. 若电子从A点由静止释放，则其将以O点为对称中心做往复运动
C. 若电子从A点由静止释放，则静电力对其做正功，电势能减小
D. 若在A点给电子一个合适的初速度，则它可以做类平抛运动
【答案】C
【解析】
【详解】AB．若电子从A点由静止释放，电子受斥力作用由A点向P运动，O点场强和无穷远场强零，则加速度可能减小，也可能先增大后减小，AB错误；
C．若电子从A点由静止释放，由AB可知，静电力对其做正功，电势能减小，C正确；
D．电子不可能受到恒定电场力作用，不会做类平抛运动，D错误。
故选C。
7. 我国最北的城市漠河地处高纬度地区，在晴朗的夏夜偶尔会出现美丽的彩色“极光”，如图甲所示。极光是宇宙中高速运动的带电粒子受地磁场影响，与空气分子作用的发光现象。若宇宙粒子带正电，因入射速度与地磁场方向不垂直，故其轨迹偶成螺旋状如图乙所示（相邻两个旋转圆之间的距离称为螺距）。下列说法正确的是（ ）
A. 带电粒子进入大气层后与空气发生相互作用，在地磁场作用下的旋转半径会越来越大
B. 若越靠近两极地磁场越强，则随着纬度的增加，以相同速度入射的宇宙粒子的运动半径越大
C. 当不计空气阻力时，若入射粒子的速率不变，仅减小与地磁场的夹角，则旋转半径减小，而螺距不变
D. 漠河地区看到的“极光”将以顺时针方向（从下往上看）向前旋进
【答案】D
【解析】
【详解】A．带电粒子进入大气层后，由于与空气相互作用，粒子的运动速度会变小，在洛伦兹力作用下的偏转半径
会变小，故A错误；
B．若越靠近两极地磁场越强，则随着纬度的增加地磁场变强，其他条件不变，则半径变小，故B错误；
C．当不计空气阻力时，将带电粒子的运动沿磁场方向和垂直于磁场方向进行分解，沿磁场方向将做匀速直线运动，垂直于磁场方向做匀速圆周运动。若带电粒子运动速率不变，与磁场的夹角变小，则速度的垂直分量变小，故粒子在垂直于磁场方向的运动半径会减少，即直径D减小。而速度沿磁场方向的分量变大，故沿磁场方向的匀速直线运动将变快，则螺距将增大。故C错误。
D．漠河地区的地磁场竖直分量是竖直向下的，宇宙粒子入射后，由左手定则可知，从下往上看将以顺时针的方向向前旋进，故D正确。
故选D。
二、多项选择题：本题共3小题，每小题6分，共18分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。
8. 如图所示，框架面积为S，框架平面与磁感应强度为B的匀强磁场方向垂直，则下列有关穿过平面的磁通量的情况表述正确的是（ ）
A. 磁通量有正负，所以是矢量
B. 若使框架绕转过60°角，磁通量为
C. 若框架从初始位置绕转过90°角，磁通量为0
D. 若框架从初始位置绕转过180°角，磁通量变化量0
【答案】BC
【解析】
【详解】A．磁通量有正负，但磁通量是标量，故A错误；
B．使框架绕转过60°角，磁通量为
故B正确；
C．若框架从初始位置绕转过90°角，线圈平面与磁场平行，磁通量为0，故C正确；
D．若框架从初始位置绕转过180°角，磁通量变化量为
故D错误。
故选BC。
9. 如图甲所示，洛伦兹力演示仪是由励磁线圈（也叫亥姆霍兹线圈）、洛伦兹力管和电源控制部分组成的。励磁线圈是一对彼此平行的共轴串联的圆形线圈，它能够在两线圈之间产生匀强磁场。洛伦兹力管的圆球形玻璃泡内有电子枪，能够连续发射出电子，电子经加速电压加速，在玻璃泡内运动时，可以显示出电子运动的径迹。某次实验观察到电子束打在图乙中的P点，下列说法正确的是（ ）

A. 图乙中励磁线圈的电流方向为逆时针方向
B. 若使得电子的径迹为一个完整的圆，可以加大励磁线圈的电流
C. 若使得电子的径迹为一个完整的圆，可以增加加速电压
D. 若已知加速电压U及两线圈间的磁感应强度B，则可通过测量圆形径迹的直径来估算电子的电荷量
【答案】AB
【解析】
【详解】A．由乙图可知，电子自左向右运动且向上偏转，由左手定则可知，励磁线圈产生的磁场方向应垂直直面向外，再由安培定则可知，励磁线圈中的电流方向为逆时针方向，故A正确；
B．根据洛伦兹力提供向心力
得
加大励磁线圈的电流，则励磁线圈产生的磁场增强，因此电子运动轨迹半径减小，故B正确；
C．对电子加速运动，由动能定理
可知，增加加速电压可以增大入射速度v，从而增大轨迹半径R，故C错误；
D．由上面关系式联立可得
则还需要知道电子质量才可估算电子电荷量，故D错误；
故选AB。
10. 如图所示，空间存在水平向右的匀强电场，长L=0.12m的绝缘轻杆上端连接在O点。有一质量m=0.3kg、电荷量q=+0.5C的带电金属小球套在绝缘轻杆上，球与杆间的动摩擦因数μ=0.75。当杆竖直固定放置时，小球恰好能匀速下滑。当轻杆与竖直方向的夹角为θ时，小球在下滑过程中与杆之间的摩擦力恰好为0。取重力加速度大小g=10m/s2。下列说法正确的是（ ）
A. 匀强电场的电场强度大小为8N/C
B. 匀强电场的电场强度大小为6N/C
C. θ=37
D. 若保持θ角不变，将小球从O点由静止释放，小球离开杆时的速度大小为2m/s
【答案】AD
【解析】
【详解】AB．杆竖直放置时，小球恰好能匀速下滑，则有
解得
A正确，B错误；
C．当轻杆与竖直方向的夹角为θ时，小球在下滑过程中与杆之间的摩擦力恰好为0，说明小球与杆之间无压力，重力与电场力的合力沿杆向下，有
解得
C错误；
D．若保持θ角不变，将小球从O点由静止释放，设小球加速度为，有
设小球离开杆时的速度大小为，有
解得
D正确。
故选AD。
三、非选择题：共54分。
11. 物理实验一般都涉及实验目的、实验原理、实验仪器、实验方法、实验操作、数据分析等。
（1）用游标卡尺测量图乙线圈内径，可利用图甲中游标卡尺的_________（填“A”“B”或“C”）部件。
（2）下面四幅图是用来“探究影响感应电流方向的因素”的实验示意图。灵敏电流计和线圈组成闭合回路，通过“插入”“拔出”磁铁，使线圈中产生感应电流，记录实验过程中的相关信息，分析得出楞次定律。下列说法正确的是___________。
A.该实验无须记录感应电流产生的磁场方向
B.该实验必须保持磁铁运动的速率不变
C.该实验无须记录磁铁在线圈中的磁场方向
D.该实验需要确认电流计指针偏转方向与通过电流计的电流方向的关系
【答案】 ①. A ②. D
【解析】
【详解】（1）[1]应使用游标卡尺的内径测量爪A测量线圈的内径。
（2）[2]A．该实验必须记录感应电流产生的磁场方向，这样才能知道感应电流的磁场方向与原磁场方向的关系，选项A错误；
B．该实验无须保持磁铁运动的速率不变，选项B错误；
C．该实验需要记录磁铁在线圈中的磁场方向，才能得到磁场的变化与感应电流的方向关系，选项C错误；
D．该实验需要确认电流计指针偏转方向与通过电流计的电流方向的关系，这样才能知道产生的感应电流的具体方向，选项D正确。
故选D。
12. 小明同学想要探究离子浓度对饮用水导电率的影响，实验操作如下：取100mL饮用水加入适量的食盐，搅拌溶解得到未饱和食盐溶液，为了方便测量溶液的电阻，取部分溶液装入绝缘性良好的塑料圆柱形容器内，容器两端用金属圆片电极密封，如图甲所示。

（1）小明同学先用多用电表粗测其电阻，将选择开关置于欧姆“100”挡位置，在欧姆调零后测量其阻值时记录电表指针偏转如图乙所示，该电阻的阻值为___________Ω。
（2）为了准确测量封装筒内封装溶液的电阻，实验室提供了下列器材：
A.干电池两节（每节干电池的电动势约为1.5V，内阻可忽略）；
B.灵敏电流表G（量程为0~0.5mA，内阻等于120Ω）；
C.电压表V1（量程为0~3V，内阻约为4kΩ）；
D.电压表V2（量程为0~15V，内阻约为7kΩ）；
E.滑动变阻器R1（最大阻值为10Ω）；
F.电阻箱R2（最大阻值为9999.9Ω）；
G.开关、导线若干
该同学用伏安法完成测量，除干电池、开关、导线和滑动变阻器R1外，还应选择的电压表是__________（填写器材前面的字母）。灵敏电流表G的量程不够，应该让其与F并联，并调整至__________Ω，将其改装为量程为2mA的电流表。小明同学已经完成了部分电路设计，如图丙所示，请将剩余的电路图画在虚线框内（在图中标上必要的电学符号，待测电阻用Rx表示）。______
【答案】 ①. 1900 ②. C ③. 40.0 ④.
【解析】
【详解】（1）[1]该电阻的阻值为
（2）[2]两节干电池的电动势约为3V，电压表应选择量程为0~3V的电压表，故选C。
（3）[3]根据电流表改装原理
电阻箱阻值应调整为
（4）[4]改装后电流表内阻为已知量，电流表的分压值可以计算得出，为准确测出待测电阻的阻值，电流表应采用内接法，剩余的电路图如图所示。

13. 一质量为m、电荷量为q（q>0）的粒子以速度v垂直y轴进入第一象限，后垂直x轴射出，粒子只受洛伦兹力作用，磁感应强度大小为B，方向垂直纸面向外，磁场区域是等腰梯形，求：
（1）粒子在磁场中运动的时间t；
（2）等腰梯形面积的最小值S。
【答案】（1）；（2）
【解析】
【详解】（1）设粒子在磁场中做匀速圆周运动的半径为R
解得
（2）粒子在第一象限的运动轨迹如图
由几何关系可得等腰梯形下底
高
上底
面积的最小值
解得
14. 在如图所示的电路中，电源电动势为E、内阻为r，定值电阻的阻值分别为4r、6r和1.6r，水平放置的电容器两极板间的距离为d，接在阻值为1.6r的定值电阻两端。闭合开关，回路稳定后，让电荷量为q的带正电小球（可视为质点），从到上极板（开有小孔）高度为2d处由静止释放，到达下极板时小球的速度恰好为零。重力加速度大小为g。求：
（1）阻值为4r的定值电阻消耗的电功率P；
（2）小球的质量m；
（3）小球再次返回到上极板时的速度大小v。
【答案】（1）；（2）；（3）
【解析】
【详解】（1）阻值为4r，6r的定值电阻并联后的阻值为
由闭合电路欧姆定律有
阻值为4r定值电阻两端的电压为
电容器两极板间的电压为
阻值为4r的定值电阻消耗的电功率为
（2）对小球由释放后到运动到下极板的过程，由动能定理有
解得
（3）小球从下极板返回到上极板的过程，有
解得
15. 如图所示，水平面上有电阻不计的U形导轨NMPQ，宽度L=0.4m，现垂直于导轨放置一根质量为m=0.12kg的导体棒ab，M和P之间接入一恒流源，回路中电流大小恒定为I=2A，在导轨间加一个范围足够大的匀强磁场（未画出）且磁场方向始终与导体棒垂直，方向与水平面间夹角可调，取重力加速度大小g=10m/s2。
（1）当磁感应强度的大小B=0.3T，方向与水平面成30°角时，ab棒处于静止状态，求ab棒受到的摩擦力大小；
（2）若要使ab棒所受支持力为零，B的大小至少为多少？此时B的方向如何？
（3）若导体棒与导轨间的动摩擦因数，磁场方向斜向左下方，请你讨论磁场方向与水平面夹角在哪个范围内，不管磁感应强度多大，导体棒都不会运动。（假设最大静摩擦力等于滑动摩擦力）
【答案】（1）；（2）1.5T，方向为水平向右；（3）
【解析】
【详解】（1）根据平衡条件及安培力公式可得ab棒受到的摩擦力大小为
（2）根据平衡条件及安培力公式可得ab棒受到的支持力大小为
当时，有
当时，B有最小值为
即B的大小至少为1.5T，此时B的方向为水平向右。
（3）由题意，当磁场方向斜向左下方时，设磁场方向与水平面的夹角为时，不管磁感应强度多大，导体棒都不会运动，根据平衡条件可得
当B足够大时，有
解得
即磁场方向斜向左下方，与水平面的夹角在内，不管磁感应强度多大，导体棒都不会运动。
