思考：建立发电厂主要要考虑什么问题？
我国的发电厂很多都建在能源聚集的西部地区，而用电量大的城市多在东部沿海地区。从发电厂到用电量大的区域的远距离输电中需要考虑那些问题？
(1)可靠：是指保证供电线路可靠地工作，少有故障和停电。
(2)保质：就是保证电能的质量，即电压和频率稳定。
(3)经济：是指输电线路建造和运行的费用低，电能损耗小。
如何减少在输电过程中电能的损耗呢？
输送电压（输电电压）：电厂向外输电时，其两端的电压即为输送。
输送功率（输电功率）：电厂对外发出的功率即输送功率。

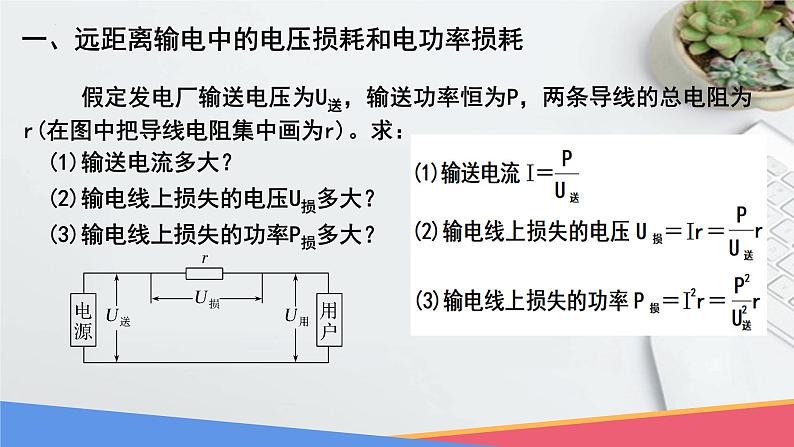

一、远距离输电中的电压损耗和电功率损耗
假定发电厂输送电压为U送，输送功率恒为P，两条导线的总电阻为r(在图中把导线电阻集中画为r)。求：
(1)输送电流多大？(2)输电线上损失的电压U损多大？(3)输电线上损失的功率P损多大？

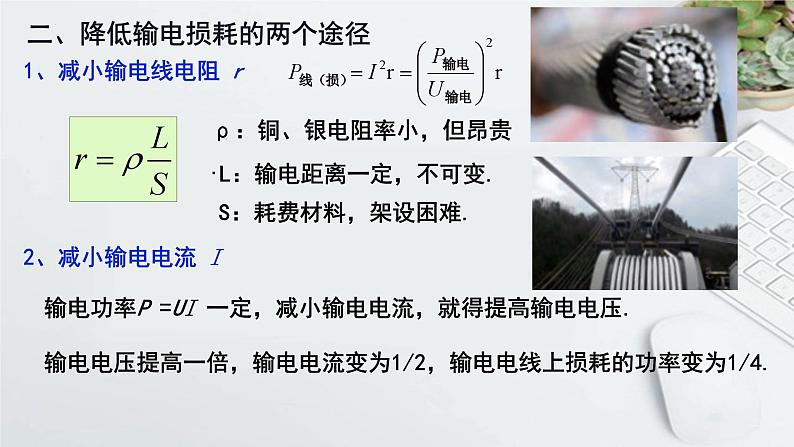

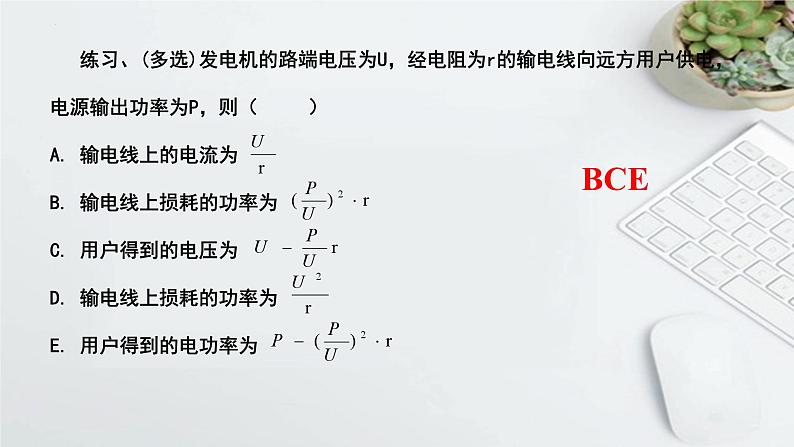

1、减小输电线电阻 r
ρ：铜、银电阻率小，但昂贵.
L：输电距离一定，不可变.
S：耗费材料，架设困难.
输电功率P =UI 一定，减小输电电流，就得提高输电电压.
输电电压提高一倍，输电电流变为1/2，输电电线上损耗的功率变为1/4.
二、降低输电损耗的两个途径

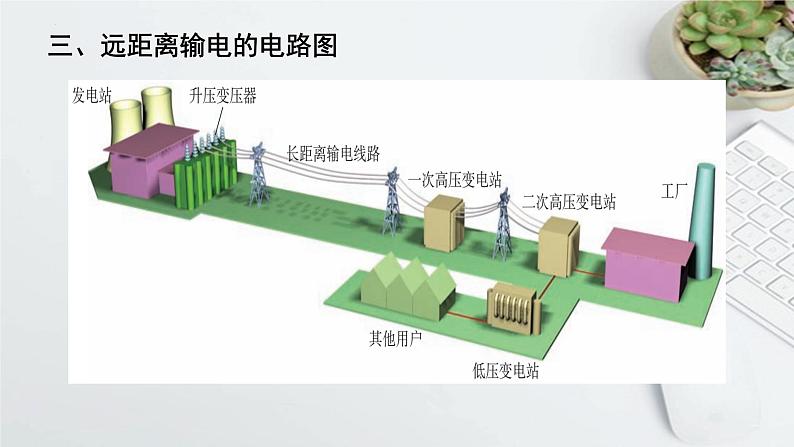

三、远距离输电的电路图
升压变压器
练习、（多选）如图所示，一小水电站，输出的电功率为P=20kW，输出电压U0=400V，经理想升压变压器T1升压后远距离输送，升压变压器T1的匝数比n1:n2=1:5，输电线总电阻为r=10Ω，最后经理想降压变压器T2降为220V向用户供电。下列说法正确的是（　 　）A．输电线上的电流为50AB．用户得到的电功率为19kWC．输电线上损失的电压为500VD．变压器T2的匝数比n3:n4=95:11
练习、如图所示,某发电机的输出功率是100 kW,输出电压是250 V,从发电机到用户间的输电线总电阻为8 Ω,若要求输电线上的功率损失为发电机输出功率的5%,而用户得到的电压正好为220 V,则升压变压器和降压变压器原、副线圈匝数比分别是(　　)A.16∶1　190∶11 B.1∶16　11∶190C.1∶16　190∶11 D.16∶1　11∶190
练习、（多选）在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压U1和输电线上的电阻R均保持不变。随着发电厂输出功率的增大，下列说法中正确的有（　　）A．升压变压器的输出电压U2增大B．降压变压器的输出电压U4减小C．输电线上损耗的功率增加D．输电线上损耗的功率占总功率的比例增大
通过网状的输电线、变电站，将许多电厂和广大用户连接起来
电网输电的优点:1、降低运输成本，获得最大的经济效益2、减小断电风险，调剂电力供需的平衡3、合理调度电力，使电力供应更加可靠
