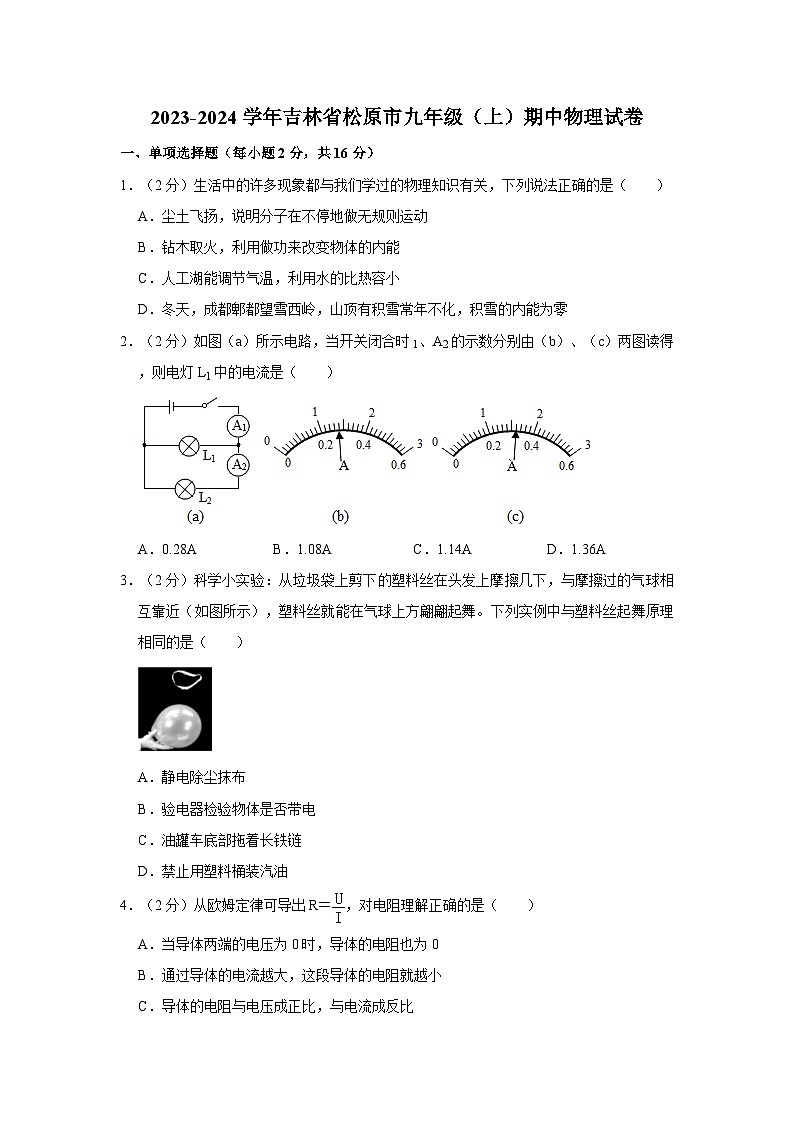

2023-2024学年吉林省松原市油田十二中九年级(上)期中物理试卷
展开1.(2分)生活中的许多现象都与我们学过的物理知识有关,下列说法正确的是( )
A.尘土飞扬,说明分子在不停地做无规则运动
B.钻木取火,利用做功来改变物体的内能
C.人工湖能调节气温,利用水的比热容小
D.冬天,成都郫都望雪西岭,山顶有积雪常年不化,积雪的内能为零
2.(2分)如图(a)所示电路,当开关闭合时1、A2的示数分别由(b)、(c)两图读得,则电灯L1中的电流是( )
A.0.28AB.1.08AC.1.14AD.1.36A
3.(2分)科学小实验:从垃圾袋上剪下的塑料丝在头发上摩擦几下,与摩擦过的气球相互靠近(如图所示),塑料丝就能在气球上方翩翩起舞。下列实例中与塑料丝起舞原理相同的是( )
A.静电除尘抹布
B.验电器检验物体是否带电
C.油罐车底部拖着长铁链
D.禁止用塑料桶装汽油
4.(2分)从欧姆定律可导出R=,对电阻理解正确的是( )
A.当导体两端的电压为0时,导体的电阻也为0
B.通过导体的电流越大,这段导体的电阻就越小
C.导体的电阻与电压成正比,与电流成反比
D.导体的电阻是导体本身的一种性质,不随电流、电压的改变而改变

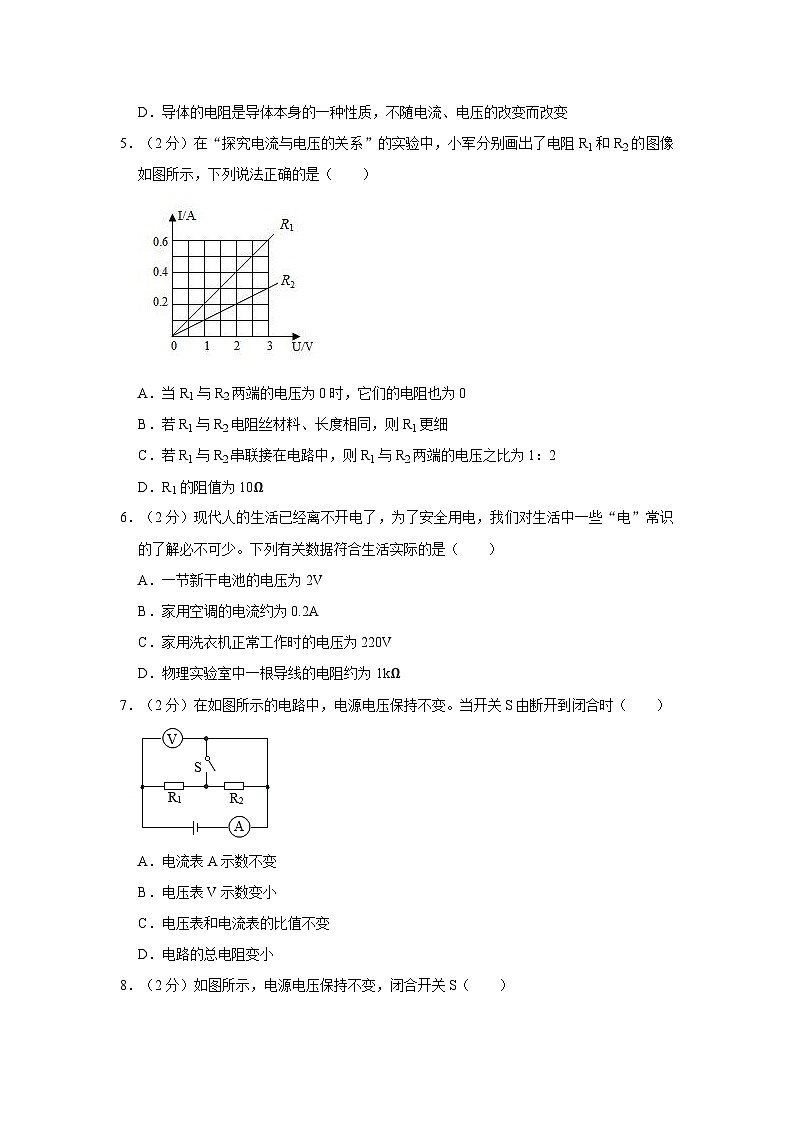

5.(2分)在“探究电流与电压的关系”的实验中,小军分别画出了电阻R1和R2的图像如图所示,下列说法正确的是( )
A.当R1与R2两端的电压为0时,它们的电阻也为0
B.若R1与R2电阻丝材料、长度相同,则R1更细
C.若R1与R2串联接在电路中,则R1与R2两端的电压之比为1:2
D.R1的阻值为10Ω
6.(2分)现代人的生活已经离不开电了,为了安全用电,我们对生活中一些“电”常识的了解必不可少。下列有关数据符合生活实际的是( )
A.一节新干电池的电压为2V
B.家用空调的电流约为0.2A
C.家用洗衣机正常工作时的电压为220V
D.物理实验室中一根导线的电阻约为1kΩ
7.(2分)在如图所示的电路中,电源电压保持不变。当开关S由断开到闭合时( )
A.电流表A示数不变
B.电压表V示数变小
C.电压表和电流表的比值不变
D.电路的总电阻变小

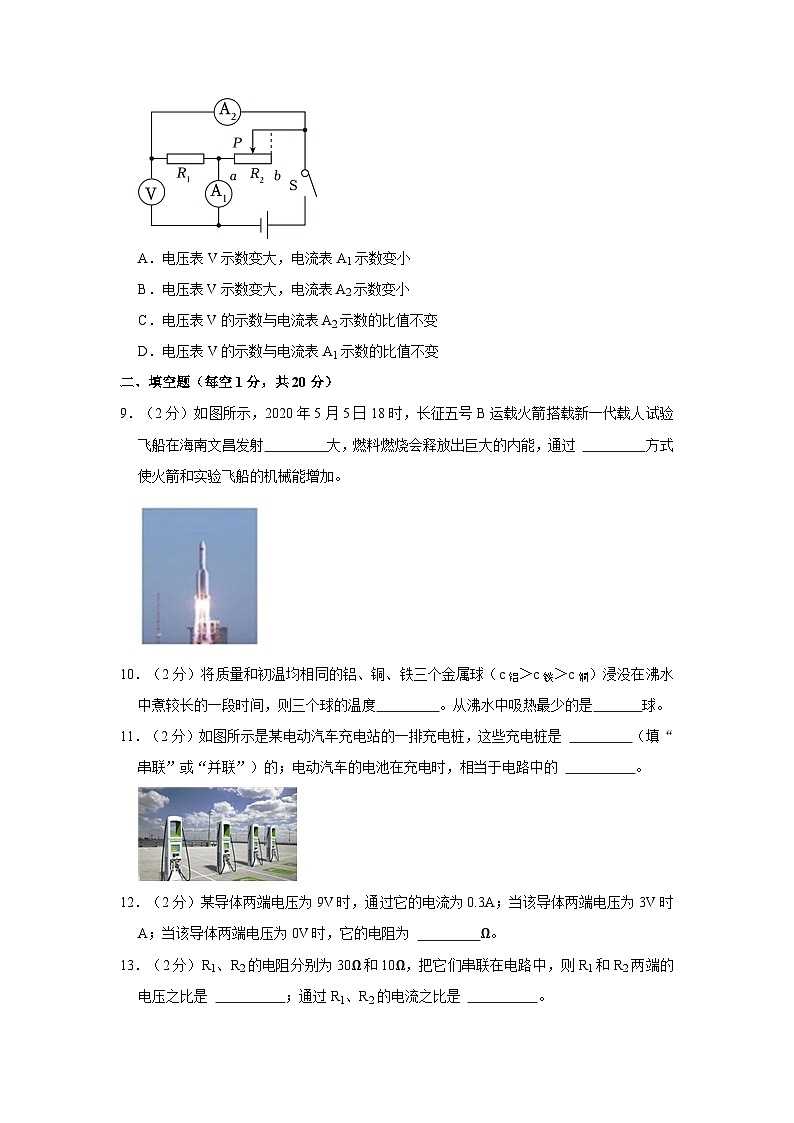

8.(2分)如图所示,电源电压保持不变,闭合开关S( )
A.电压表V示数变大,电流表A1示数变小
B.电压表V示数变大,电流表A2示数变小
C.电压表V的示数与电流表A2示数的比值不变
D.电压表V的示数与电流表A1示数的比值不变
二、填空题(每空1分,共20分)
9.(2分)如图所示,2020年5月5日18时,长征五号B运载火箭搭载新一代载人试验飞船在海南文昌发射 大,燃料燃烧会释放出巨大的内能,通过 方式使火箭和实验飞船的机械能增加。
10.(2分)将质量和初温均相同的铝、铜、铁三个金属球(c铝>c铁>c铜)浸没在沸水中煮较长的一段时间,则三个球的温度 。从沸水中吸热最少的是 球。
11.(2分)如图所示是某电动汽车充电站的一排充电桩,这些充电桩是 (填“串联”或“并联”)的;电动汽车的电池在充电时,相当于电路中的 。
12.(2分)某导体两端电压为9V时,通过它的电流为0.3A;当该导体两端电压为3V时 A;当该导体两端电压为0V时,它的电阻为 Ω。
13.(2分)R1、R2的电阻分别为30Ω和10Ω,把它们串联在电路中,则R1和R2两端的电压之比是 ;通过R1、R2的电流之比是 。
14.(2分)现有一只正常工作电压是2.6V,工作电流是0.2A的小灯泡。要使它正常工作,必须 联一个 Ω的电阻才能接在电压为6V的电源两端。
15.(2分)如图所示,定值电阻R1=5Ω,R2=10Ω,开关S闭合时,R1、R2两端的电压分别是U1、U2,通过的电流分别是I1、I2,则U1:U2= ,I1:I2= 。
16.(2分)如图所示是一种停车位是否被占用的模拟提醒电路,虚线框内元件一个是灯泡,一个是定值电阻。设计要求无论开关是否闭合,则 (选填“a”或“b”)是灯泡。当车位未被占用时,开关S断开;当车位被占用时,此时灯泡 (选填“变亮”或“变暗”)。
17.(2分)在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。一段时间后,已知电路中只有一处故障,且发生在电阻R1或R2上。若两个电表的示数都变大,发生的故障是 ;若一个电表示数变大,另一个电表示数为0,则发生故障的电阻是 。
18.(2分)如图甲所示的电路中,电源电压保持不变,闭合开关后,电压表示数U与电流表示数I的变化关系如图乙所示,则定值电阻R的阻值是 Ω,滑动变阻器的最大阻值是 。
三、计算题(每题5分,共10分)
19.(5分)如图所示,电源电压恒定,R1=30Ω,当S闭合,S1断开时,电流表的示数为0.2A;当S、S1都闭合时,电流表的示数为0.5A。求:
(1)电源电压;
(2)R2的阻值。
20.(5分)如图所示,把10Ω的电阻R1和20Ω的电阻R2串联起来,接在电压为9V的电源上。闭合开关后,求:
(1)电流表的示数;
(2)R2两端的电压。
四、简答题(每题2分,共6分)
21.(2分)劣质油漆中含有大量甲醛,甲醛会散发到空气中,危害人体健康。请你结合学过的物理知识解释此现象。
22.(2分)台式电脑的主机和显示屏是串联还是并联的?并说出判断的理由。
23.(2分)通过阅读说明书,小明知道家中的电暖气中用油做工作物质,而不是用水
五、作图、实验与探究题(每空1分,每图2分,共18分)
24.(2分)如图所示的油量表由电压表改装而成,请将电压表连入电路,使油量减少时电压表示数减小。
25.(2分)用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片
26.(3分)小明用相同的酒精灯分别给质量相等的水和煤油加热(如图甲),以探究水和煤油的吸热能力。
(1)加热10min,水吸收的热量 (选填“大于”、“小于”或“等于”)煤油吸收的热量;
(2)根据实验数据,小明作出了水和煤油的温度随加热时间变化的图像(如图乙),由图像可知 J/(kg•℃);
(3)若在这两种液体中选择一种作为汽车发动机的冷却剂, 冷却效果更好。
27.(11分)小明同学为了探究“电流与电阻的关系”,设计了如图甲所示的实验电路,他在学校实验室找来了如下一些实验器材:电压恒为3V的电源,阻值分别为10Ω、20Ω、50Ω的定值电阻各一个,滑动变阻器上标有“20Ω,导线若干。
(1)图甲中有一根导线连接错误,请在错误的导线上打“×”,并画上正确的导线。
(2)连接电路时开关应处于 状态,闭合开关前滑动变阻器的滑片应移至 端(选填“最右”或“最左”),起到 的作用。
(3)某次实验时,闭合开关,调节滑动变阻器,电流表示数为零,则电路中的故障可能是电阻R 。
(4)小明先把10Ω的电阻接入电路,移动滑动变阻器滑片,使电压表示数为2V,断开开关,他只拆下10Ω的电阻,闭合开关,电压表示数 (选填“变大”、“变小”或“不变”),要完成这次实验,接下来他应将滑动变阻器的滑片向 (选填“左”或“右”)端移动,使电压表示数为 V。
(5)当小明改用50Ω的电阻继续实验时,发现无论怎样移动滑动变阻器滑片,都无法使电压表示数达到实验要求的值 。
A.滑动变阻器的最大阻值太小
B.滑动变阻器的最大阻值太大
C.电压表量程选小了
D.滑动变阻器烧坏了
(6)小明解决了上述问题后,完成实验。利用收集到的多组数据,作出了如图乙所示的电流I随电阻R变化的关系图像。分析图像得出当电压一定时 。
2023-2024学年吉林省松原市油田十二中九年级(上)期中物理试卷
参考答案与试题解析
一、单项选择题(每小题2分,共16分)
1.(2分)生活中的许多现象都与我们学过的物理知识有关,下列说法正确的是( )
A.尘土飞扬,说明分子在不停地做无规则运动
B.钻木取火,利用做功来改变物体的内能
C.人工湖能调节气温,利用水的比热容小
D.冬天,成都郫都望雪西岭,山顶有积雪常年不化,积雪的内能为零
【答案】B
【解答】解:A、尘土飞扬,不属于分子运动,故A错误;
B、钻木取火,故B正确;
C、人工湖能调节气温,相同质量的水和其他物质,水的温度变化小;
D、任何物体都具有内能,故D错误。
故选:B。
2.(2分)如图(a)所示电路,当开关闭合时1、A2的示数分别由(b)、(c)两图读得,则电灯L1中的电流是( )
A.0.28AB.1.08AC.1.14AD.1.36A
【答案】B
【解答】解:因为两灯的两端是分别连在一起的,所以两灯的连接方式是并联1测量干路电流,电流表A2测量的是灯泡L4中的电流;
已知b图电流表应为A1的示数,c图电流表应为A2的示数;
所以电流表A3所选量程应为0~3A,分度值是8.1A;
c图电流表所选的量程是0~8.6A,分度值是0.02A4=0.32A。
则通过L1的电流I4=I﹣I2=1.4A﹣0.32A=1.08A。
故选:B。
3.(2分)科学小实验:从垃圾袋上剪下的塑料丝在头发上摩擦几下,与摩擦过的气球相互靠近(如图所示),塑料丝就能在气球上方翩翩起舞。下列实例中与塑料丝起舞原理相同的是( )
A.静电除尘抹布
B.验电器检验物体是否带电
C.油罐车底部拖着长铁链
D.禁止用塑料桶装汽油
【答案】B
【解答】解:从垃圾袋上剪下的塑料丝在头发上摩擦几下,与摩擦过的气球相互靠近(如图所示),是因为同种电荷相互排斥;
A、静电除尘抹布是利用带电体具有吸引轻小物体的性质,故A不合题意;
B、塑料丝张开原因与验电器的原理相同,故B符合题意;
C、汽车行驶时,如果不及时的将这些静电导走,就会发生爆炸事故,使油罐中的电荷不断地导入大地,不是同种电荷相互排斥;
D、在运油过程中,汽油和塑料都是绝缘体,所以摩擦时带的电不容易被传出去,不是同种电荷相互排斥。
故选:B。
4.(2分)从欧姆定律可导出R=,对电阻理解正确的是( )
A.当导体两端的电压为0时,导体的电阻也为0
B.通过导体的电流越大,这段导体的电阻就越小
C.导体的电阻与电压成正比,与电流成反比
D.导体的电阻是导体本身的一种性质,不随电流、电压的改变而改变
【答案】D
【解答】解:电阻是导体阻碍电流的性质,大小与导体的材料、横截面积和温度有关,故ABC错误。
故选:D。
5.(2分)在“探究电流与电压的关系”的实验中,小军分别画出了电阻R1和R2的图像如图所示,下列说法正确的是( )
A.当R1与R2两端的电压为0时,它们的电阻也为0
B.若R1与R2电阻丝材料、长度相同,则R1更细
C.若R1与R2串联接在电路中,则R1与R2两端的电压之比为1:2
D.R1的阻值为10Ω
【答案】C
【解答】解:A、电阻是导体阻碍电流的性质、长度,与电压,所以当R1与R2两端的电压为8时,它们的电阻不为0;
BCD、由图像可知,I1=8.6A,I2=7.3A,
由欧姆定律得,R1===5Ω;
R2===10Ω>R1;
在材料和长度相同时,横截面积越大,若R1与R2电阻丝材料、长度相同1更细,故B错误;
R1与R5串联接在电路中,串联电路中电流处处相等,R1与R2串联接在电路中,根据IR可知R8与R2两端的电压之比为====;故C正确;
故选:C。
6.(2分)现代人的生活已经离不开电了,为了安全用电,我们对生活中一些“电”常识的了解必不可少。下列有关数据符合生活实际的是( )
A.一节新干电池的电压为2V
B.家用空调的电流约为0.2A
C.家用洗衣机正常工作时的电压为220V
D.物理实验室中一根导线的电阻约为1kΩ
【答案】C
【解答】解:A.一节新干电池的电压为1.5V;
B.家用空调的功率约为1000W≈2.5A;
C.家庭电路电压为220V;
D.物理实验室中一根导线的电阻几乎为零。
故选:C。
7.(2分)在如图所示的电路中,电源电压保持不变。当开关S由断开到闭合时( )
A.电流表A示数不变
B.电压表V示数变小
C.电压表和电流表的比值不变
D.电路的总电阻变小
【答案】D
【解答】解:由电路图可知,当开关S断开时,R1、R2串联,电压表测电源电压;当开关S闭合时5的简单电路,电压表测电源电压;
因电压表均测量电源电压,且电源电压不变;
因串联电路的总电阻等于各部分电阻之和,所以开关闭合后,由I=,电路中的电流变大;
电压表示数不变,电流表示数变大;
综上所述,D正确。
故选:D。
8.(2分)如图所示,电源电压保持不变,闭合开关S( )
A.电压表V示数变大,电流表A1示数变小
B.电压表V示数变大,电流表A2示数变小
C.电压表V的示数与电流表A2示数的比值不变
D.电压表V的示数与电流表A1示数的比值不变
【答案】C
【解答】解:由电路图可知,R1与R2并联,电流表A2测干路电流,电流表A2测R1支路的电流,电压表V测电源两端的电压;
因电源的电压保持不变,所以,电压表V的示数不变;
因并联电路中各支路独立工作、互不影响,滑片移动时4支路的电流不变,即电流表A2的示数不变,则电压表V的示数与电流表A2示数的比值不变;
将滑动变阻器的滑片P由b端逐渐向图示位置移动的过程中,变阻器接入电路中的电阻变小可知2的电流变大,因并联电路中干路电流等于各支路电流之和,即电流表A1的示数变大;
电压表V的示数不变,电流表A1示数变大,电压表V的示数与电流表A2示数的比值变小;
综上所述,C正确。
故选:C。
二、填空题(每空1分,共20分)
9.(2分)如图所示,2020年5月5日18时,长征五号B运载火箭搭载新一代载人试验飞船在海南文昌发射 热值 大,燃料燃烧会释放出巨大的内能,通过 做功 方式使火箭和实验飞船的机械能增加。
【答案】热值;做功。
【解答】解:
液氢燃烧时燃气对火箭做功,即液氢燃烧释放巨大的内能通过做功的方式使火箭和实验飞船的机械能变大。
由于液氢的热值比较大,由Q放=mq得,相同质量的液氢比其他燃料完全燃烧时放出的热量多。
故答案为:热值;做功。
10.(2分)将质量和初温均相同的铝、铜、铁三个金属球(c铝>c铁>c铜)浸没在沸水中煮较长的一段时间,则三个球的温度 相同 。从沸水中吸热最少的是 铜 球。
【答案】见试题解答内容
【解答】解:(1)由于热传递的结果是温度相等,所以煮较长的一段时间后三个金属球的温度都与沸水温度相同;
(2)根据热量公式Q=cmΔt分析可知,三种质量和初温相同的物质升高相同的温度,比热容小的吸收的热量少,铜球吸收的热量最少。
故答案为:相同;铜。
11.(2分)如图所示是某电动汽车充电站的一排充电桩,这些充电桩是 并联 (填“串联”或“并联”)的;电动汽车的电池在充电时,相当于电路中的 用电器 。
【答案】并联;用电器。
【解答】解:并联电路各个用电器之间互不影响,图中一排的电动汽车充电桩之间互不影响。简单的电路中包括开关,电源,电动汽车的电池在充电时,所以相当于电路中的用电器。
故答案为:并联;用电器。
12.(2分)某导体两端电压为9V时,通过它的电流为0.3A;当该导体两端电压为3V时 0.1 A;当该导体两端电压为0V时,它的电阻为 30 Ω。
【答案】0.1;30
【解答】解:根据欧姆定律可得导体的电阻:
R===30Ω;
电阻是导体本身的一种性质,与两端的电压和通过的电流无关,
当导体两端的电压变为3V时,电阻仍为30Ω;
通过导体的电流:
I′===5.1A,
电压减小到0V时,导体中的电流为7,仍为30Ω。
故答案为:0.1;30。
13.(2分)R1、R2的电阻分别为30Ω和10Ω,把它们串联在电路中,则R1和R2两端的电压之比是 3:1 ;通过R1、R2的电流之比是 1:1 。
【答案】3:1;1:1。
【解答】解:R1、R2串联在电路中时,因为串联电路中各处的电流相等;
根据U=IR可得,两电阻两端的电压之比:====。
故答案为:3:6;1:1。
14.(2分)现有一只正常工作电压是2.6V,工作电流是0.2A的小灯泡。要使它正常工作,必须 串 联一个 17 Ω的电阻才能接在电压为6V的电源两端。
【答案】串;17。
【解答】解:(1)应给灯泡串联一个电阻,灯泡才能正常工作;
(2)电阻两端的电压UR=U﹣UL=6V﹣2.8V=3.4V,
电阻的阻值R===17Ω。
故答案为:串;17。
15.(2分)如图所示,定值电阻R1=5Ω,R2=10Ω,开关S闭合时,R1、R2两端的电压分别是U1、U2,通过的电流分别是I1、I2,则U1:U2= 1:1 ,I1:I2= 2:1 。
【答案】1:1;2:1。
【解答】解:由图可知,R1、R2并联,
根据并联电路的电压特点可知,并联电路中各支路两端的电压相等8、R2两端的电压之比U1:U2=1:1;
通过R2、R2的电流之比:I1:I7=:=R2:R8=10Ω:5Ω=2:4。
故答案为:1:1;4:1。
16.(2分)如图所示是一种停车位是否被占用的模拟提醒电路,虚线框内元件一个是灯泡,一个是定值电阻。设计要求无论开关是否闭合,则 b (选填“a”或“b”)是灯泡。当车位未被占用时,开关S断开;当车位被占用时,此时灯泡 变亮 (选填“变亮”或“变暗”)。
【答案】b;变亮
【解答】解:由图知,S断开时,a,S闭合时,电路为b元件的简单电路,灯都发光可知,b处灯泡;
开关闭合后,只有b处灯泡连入电路中,通过灯泡的电流和其两端电压增大,灯泡的实际功率变大。
故答案为:b;变亮。
17.(2分)在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。一段时间后,已知电路中只有一处故障,且发生在电阻R1或R2上。若两个电表的示数都变大,发生的故障是 R2短路 ;若一个电表示数变大,另一个电表示数为0,则发生故障的电阻是 R1 。
【答案】见试题解答内容
【解答】解:
①电源电压不变,电流表示数变大,所以故障为一个电阻短路,不可能是电阻R1短路(若R1短路,电压表相当于与导线并联,所以是电阻R2短路;
②如果电流表示数变大,则电压表示数减小为零1短路;如果电流表示数为零,此时的故障可能是电阻R1断路,电压表测量电源电压示数增大。
故答案为:R8短路;R1。
18.(2分)如图甲所示的电路中,电源电压保持不变,闭合开关后,电压表示数U与电流表示数I的变化关系如图乙所示,则定值电阻R的阻值是 6 Ω,滑动变阻器的最大阻值是 12Ω 。
【答案】6;12Ω。
【解答】解:闭合开关,两电阻串联接入电路,电流表测通过电路的电流,
当变阻器的滑片接在a端时,滑动变阻器接入电路的电阻为0,
根据欧姆定律可知此时通过电路的电流最大,电压表的示数就是电源电压,此时通过电路的电流为1.2A,
则定值电阻的阻值:R===6Ω;
当变阻器的滑片接在b端时,滑动变阻器与定值电阻串联,串联电路总电阻等于各部分电阻之和,通过电路的电流最小,
则电路的总电阻:R总===18Ω;
则滑动变阻器的最大阻值:RH=R总﹣R=18Ω﹣6Ω=12Ω。
故答案为:6;12Ω。
三、计算题(每题5分,共10分)
19.(5分)如图所示,电源电压恒定,R1=30Ω,当S闭合,S1断开时,电流表的示数为0.2A;当S、S1都闭合时,电流表的示数为0.5A。求:
(1)电源电压;
(2)R2的阻值。
【答案】(1)电源的电压为6V;
(2)电阻R2的阻值为20Ω。
【解答】解:(1)当S闭合、S1断开时,电路为R1的简单电路,电流表测电路中的电流
U=I3R1=0.7A×30Ω=6V,
(2)当S、S1都闭合时,R8与R2并联,电流表测干路电流、互不影响,通过R1的电流不变,因并联电路中干路电流等于各支路电流之和4的电流为:
I2=I﹣I1=8.5A﹣0.2A=0.3A,
因并联电路中各支路两端的电压相等,所以电阻R7的阻值为:
。
答:(1)电源的电压为7V;
(2)电阻R2的阻值为20Ω。
20.(5分)如图所示,把10Ω的电阻R1和20Ω的电阻R2串联起来,接在电压为9V的电源上。闭合开关后,求:
(1)电流表的示数;
(2)R2两端的电压。
【答案】(1)电流表的示数为0.3A;
(2)R2两端的电压为6V。
【解答】解:由电路图可知,R1与R2串联,电流表测电路中的电流。
(1)串联电路中总电阻等于各分电阻之和,则总电阻为:
R=R2+R2=10Ω+20Ω=30Ω,
则电流表的示数:
I===8.3A;
(2)根据I=可得R2两端的电压:
U6=IR2=0.3A×20Ω=6V。
答:(1)电流表的示数为0.6A;
(2)R2两端的电压为6V。
四、简答题(每题2分,共6分)
21.(2分)劣质油漆中含有大量甲醛,甲醛会散发到空气中,危害人体健康。请你结合学过的物理知识解释此现象。
【答案】劣质油漆中的甲醛散发到空气中属于扩散现象,扩散现象表明分子在永不停息地做无规则的运动,人们闻到有害健康。
【解答】解:劣质油漆中的甲醛散发到空气中属于扩散现象,扩散现象表明分子在永不停息地做无规则的运动;
故答案为:劣质油漆中的甲醛散发到空气中属于扩散现象,扩散现象表明分子在永不停息地做无规则的运动。
22.(2分)台式电脑的主机和显示屏是串联还是并联的?并说出判断的理由。
【答案】因为台式电脑的主机和显示器工作的时候,互不影响,都可以单独工作,因此主机和显示器是并联连接
【解答】解:因为台式电脑的主机和显示器工作的时候,互不影响,因此主机和显示器是并联连接。
23.(2分)通过阅读说明书,小明知道家中的电暖气中用油做工作物质,而不是用水
【答案】油的比热容比水小,在吸收同样多的电热后,等质量的油升温更多,升温快。
【解答】解:根据公式Δt=知,电暖气里的工作物质是油而不是水的好处是因为油的比热容比水比热容小,等质量的油升温更多。
答:油的比热容比水小,在吸收同样多的电热后,升温快。
五、作图、实验与探究题(每空1分,每图2分,共18分)
24.(2分)如图所示的油量表由电压表改装而成,请将电压表连入电路,使油量减少时电压表示数减小。
【答案】
【解答】解:由图可知,定值电阻R0与滑动变阻器R串联,油量减少时,R接入电路的电阻变大,根据I=,电路中电流变小,由题意知油量减少时,所以电压表并联在定值电阻R0的两端,如下图所示:
。
25.(2分)用笔画线代替导线,将图中元件连接成电路,要求:向右移动滑片
【答案】见试题解答内容
【解答】解:灯泡与滑动变阻器串联,开关与B接线柱相连,然后与电源。
如下图所示:
26.(3分)小明用相同的酒精灯分别给质量相等的水和煤油加热(如图甲),以探究水和煤油的吸热能力。
(1)加热10min,水吸收的热量 等于 (选填“大于”、“小于”或“等于”)煤油吸收的热量;
(2)根据实验数据,小明作出了水和煤油的温度随加热时间变化的图像(如图乙),由图像可知 2.1×103 J/(kg•℃);
(3)若在这两种液体中选择一种作为汽车发动机的冷却剂, 水 冷却效果更好。
【答案】(1)等于;(2)2.1×103;(3)水。
【解答】解:(1)根据转换法,加热10min;
(2)由图乙知,升高98℃﹣68℃=30℃,煤油加热10分钟,即吸收的热量是煤油的2倍,在质量,Q与比热容成正比×4.2×102J/(kg•℃)=2.1×102J/(kg•℃);
(3)根据比较吸热能力的第2种方法,由图可知,水的温度变化较小,水的比热容大,在质量和升高的温度相同时,若在这两种液体中选择一种作为汽车发动机的冷却剂。
故答案为:(1)等于;(2)2.8×103;(3)水。
27.(11分)小明同学为了探究“电流与电阻的关系”,设计了如图甲所示的实验电路,他在学校实验室找来了如下一些实验器材:电压恒为3V的电源,阻值分别为10Ω、20Ω、50Ω的定值电阻各一个,滑动变阻器上标有“20Ω,导线若干。
(1)图甲中有一根导线连接错误,请在错误的导线上打“×”,并画上正确的导线。
(2)连接电路时开关应处于 断开 状态,闭合开关前滑动变阻器的滑片应移至 最右 端(选填“最右”或“最左”),起到 保护电路 的作用。
(3)某次实验时,闭合开关,调节滑动变阻器,电流表示数为零,则电路中的故障可能是电阻R 断路 。
(4)小明先把10Ω的电阻接入电路,移动滑动变阻器滑片,使电压表示数为2V,断开开关,他只拆下10Ω的电阻,闭合开关,电压表示数 变大 (选填“变大”、“变小”或“不变”),要完成这次实验,接下来他应将滑动变阻器的滑片向 右 (选填“左”或“右”)端移动,使电压表示数为 2 V。
(5)当小明改用50Ω的电阻继续实验时,发现无论怎样移动滑动变阻器滑片,都无法使电压表示数达到实验要求的值 A 。
A.滑动变阻器的最大阻值太小
B.滑动变阻器的最大阻值太大
C.电压表量程选小了
D.滑动变阻器烧坏了
(6)小明解决了上述问题后,完成实验。利用收集到的多组数据,作出了如图乙所示的电流I随电阻R变化的关系图像。分析图像得出当电压一定时 反比 。
【答案】(1)见上图;(2)断开;最右;保护电路;(3)断路;(4)变大;右;2;(5)A;(6)反比。
【解答】解:(1)图中电流表并联在定值电阻两端,而电压表串联在电路中,而在本实验中应将滑动变阻器,电压表应与定值电阻并联
;
(2)在连接实验电路时,开关应处于断开状态,应将滑动变阻器的滑片滑到阻值最大处,起到保护电路的作用;
(3)电流表示数为零,说明电路发生断路,说明电压表与电源是连通的,所以故障是电阻R断路;
(4)探究电流与电阻的实验中,应保持定值电阻两端的电压不变,根据串联电路电压的规律可知应增大滑动变阻器分得的电压,应增大滑动变阻器连入电路中的电阻,使电压表的示数为2V;
(5)当改用50Ω的电阻时,电路中的电流为:I==,
滑动变阻器分得的电压为:U滑=U﹣U定=3V﹣2V=1V,
滑动变阻器的阻值为:R滑===25Ω,
要使50Ω的定值电阻分得2V电压,需要滑动变阻器接入电路的阻值为25Ω,阻值太小,故选A;
(6)根据图丁知,电流与电阻的乘积为5.2A×10Ω=0.7A×20Ω=0.04A×50Ω,故得出的结论是:电压一定时。
故答案为:(1)见上图;(2)断开;保护电路;(4)变大;右;2;(6)反比。
声明:试题解析著作权属菁优网所有,未经书面同意,不得复制发布日期:2023/12/19 18:30:12;用户:物色里;邮箱:17680465072;学号:48039009
