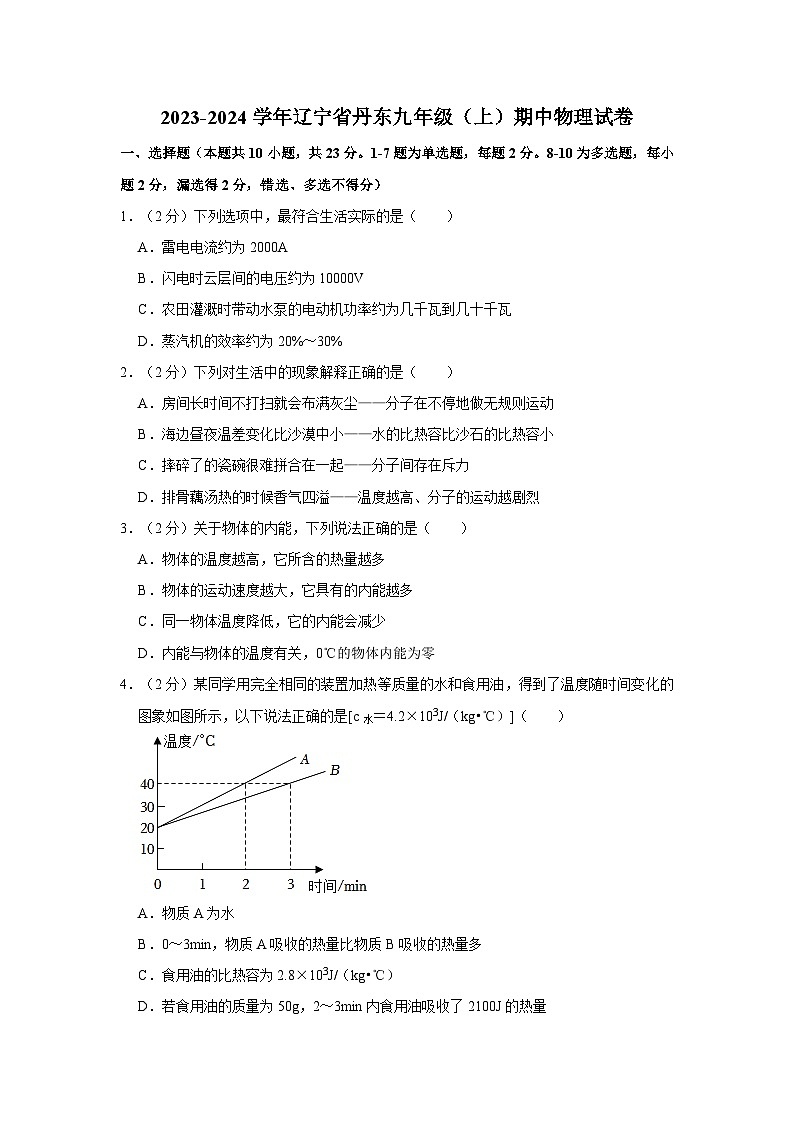

2023-2024学年辽宁省丹东十九中九年级（上）期中物理试卷

这是一份2023-2024学年辽宁省丹东十九中九年级（上）期中物理试卷，共38页。试卷主要包含了选择题，填空题，作图题，计算题，实验题，综合题等内容，欢迎下载使用。
1．（2分）下列选项中，最符合生活实际的是（ ）
A．雷电电流约为2000A
B．闪电时云层间的电压约为10000V
C．农田灌溉时带动水泵的电动机功率约为几千瓦到几十千瓦
D．蒸汽机的效率约为20%～30%
2．（2分）下列对生活中的现象解释正确的是（ ）
A．房间长时间不打扫就会布满灰尘——分子在不停地做无规则运动
B．海边昼夜温差变化比沙漠中小——水的比热容比沙石的比热容小
C．摔碎了的瓷碗很难拼合在一起——分子间存在斥力
D．排骨藕汤热的时候香气四溢——温度越高、分子的运动越剧烈
3．（2分）关于物体的内能，下列说法正确的是（ ）
A．物体的温度越高，它所含的热量越多
B．物体的运动速度越大，它具有的内能越多
C．同一物体温度降低，它的内能会减少
D．内能与物体的温度有关，0℃的物体内能为零
4．（2分）某同学用完全相同的装置加热等质量的水和食用油，得到了温度随时间变化的图象如图所示，以下说法正确的是[c水＝4.2×103J/（kg•℃）]（ ）
A．物质A为水
B．0～3min，物质A吸收的热量比物质B吸收的热量多
C．食用油的比热容为2.8×103J/（kg•℃）
D．若食用油的质量为50g，2～3min内食用油吸收了2100J的热量

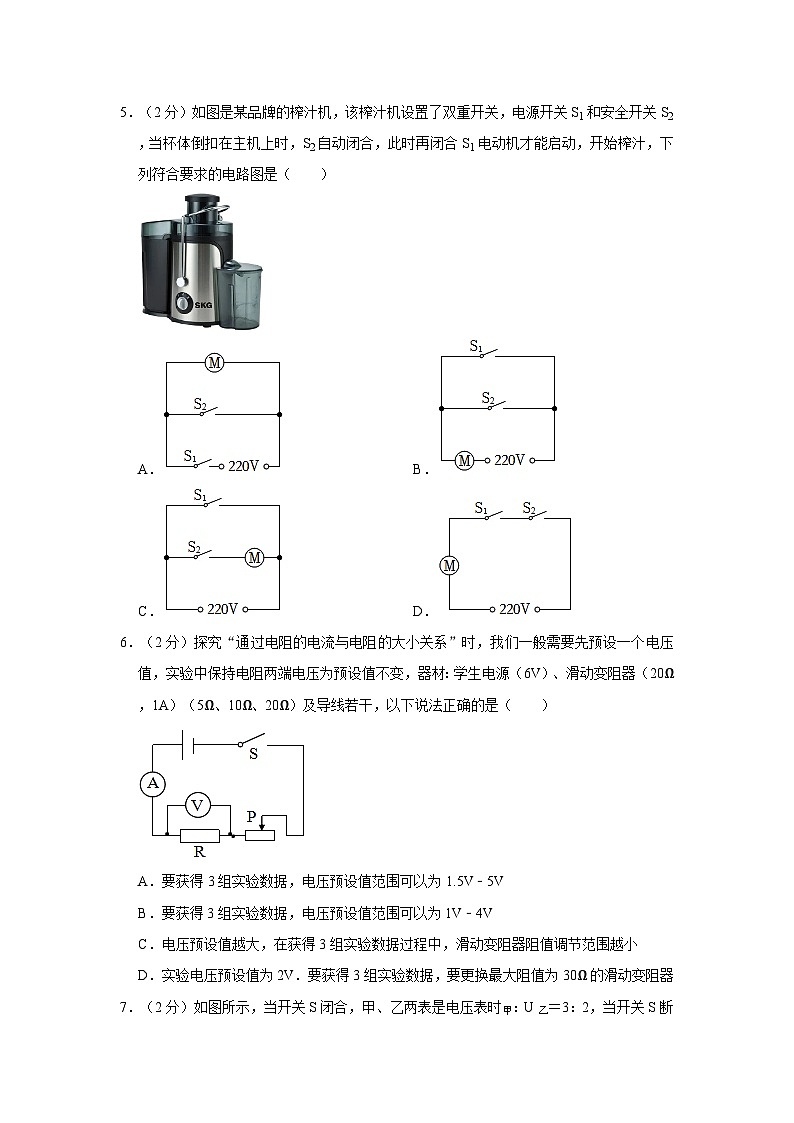

5．（2分）如图是某品牌的榨汁机，该榨汁机设置了双重开关，电源开关S1和安全开关S2，当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1电动机才能启动，开始榨汁，下列符合要求的电路图是（ ）
A．B．
C．D．
6．（2分）探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，器材：学生电源（6V）、滑动变阻器（20Ω，1A）（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（ ）
A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V
B．要获得3组实验数据，电压预设值范围可以为1V﹣4V
C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器

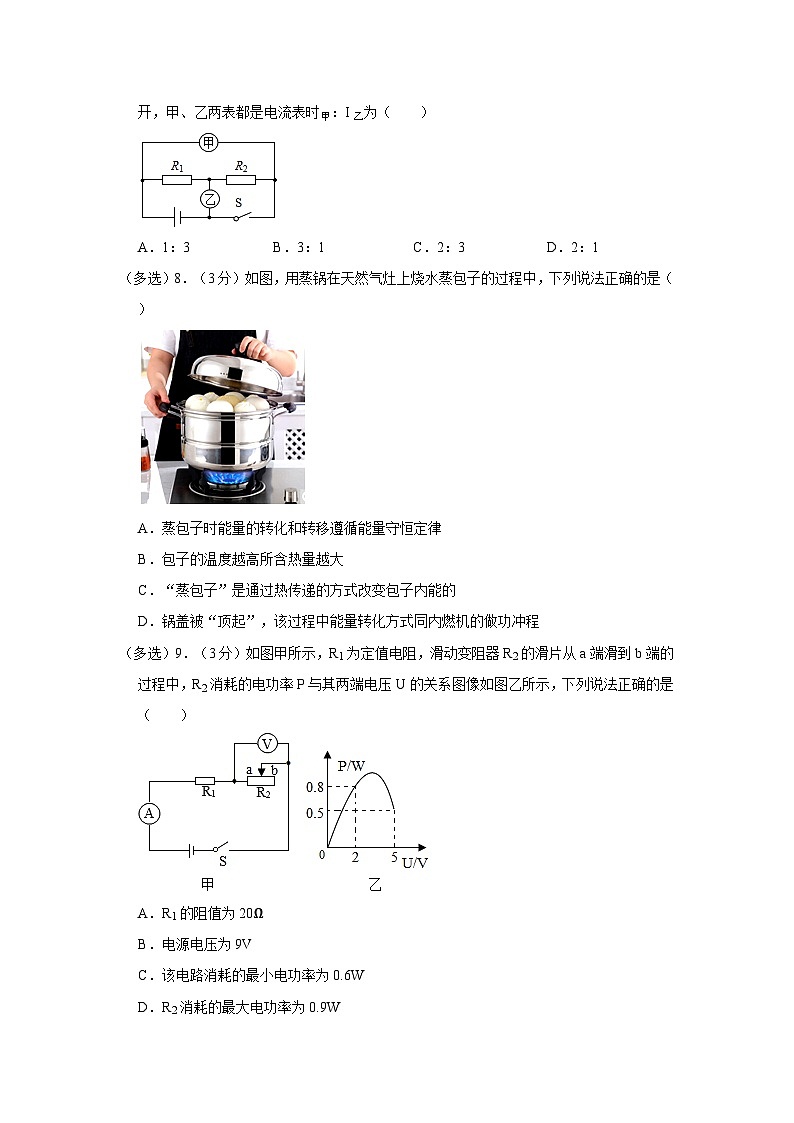

7．（2分）如图所示，当开关S闭合，甲、乙两表是电压表时甲：U乙＝3：2，当开关S断开，甲、乙两表都是电流表时甲：I乙为（ ）
A．1：3B．3：1C．2：3D．2：1
（多选）8．（3分）如图，用蒸锅在天然气灶上烧水蒸包子的过程中，下列说法正确的是（ ）
A．蒸包子时能量的转化和转移遵循能量守恒定律
B．包子的温度越高所含热量越大
C．“蒸包子”是通过热传递的方式改变包子内能的
D．锅盖被“顶起”，该过程中能量转化方式同内燃机的做功冲程
（多选）9．（3分）如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是（ ）
A．R1的阻值为20Ω
B．电源电压为9V
C．该电路消耗的最小电功率为0.6W
D．R2消耗的最大电功率为0.9W
（多选）10．（3分）如图甲所示，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡L正常发光的位置，电流表示数与两只电压表示数的关系如图乙所示，下列说法正确的是（ ）
A．电源电压是U3
B．灯泡的额定功率是（U1+U3﹣U2）I2
C．滑动变阻器的最大阻值是
D．电路的最大总功率为（U1+U3）I2
二、填空题（本题共9小题，共20分，每空1分）
11．（2分）近来，“淄博烧烤火出圈，坐高铁去撸串”等话题不断在社交平台刷屏。烤肉时空气中弥漫着肉的香味 现象；肉烤熟是通过 的方式改变其内能的。
12．（3分）若某汽油机飞轮转速为20r/s的汽车，在水平路面上行驶，则在1s内汽油机对外做功 次；若汽车行驶过程中消耗汽油2kg，则这些汽油完全燃烧能放出 J的热量。在紧急刹车时，刹车片会发烫，这是通过 的方式增加物体内能的。（已知汽油的热值为4.6×107J/kg）
13．（2分）合理分类和利用垃圾可以保护环境、变废为宝。在一定条件下，1t生活垃圾能“榨”出140kg燃料油。若燃料油的热值为4.0×107J/kg，某城镇每天产生50t生活垃圾，则这些垃圾“榨”出的燃料油完全燃烧释放出的热量为 J．在一个标准大气压下，这些热量的30%被500m3、20℃的水吸收，则水温能升高到 ℃。[c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]
14．（3分）如图所示的电路，闭合开关，小灯泡和LED发光 （选填“左”或“右”）侧的引脚，此时导线中自由电子定向移动的方向为 （选填“从A到B”或“从B到A”）。如果将电源两极的接线对调，闭合开关后，小灯泡 （选填“能”或“不能”）发光。
15．（2分）如图所示，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向左移动时1的示数之比 ，电流表A1的示数与电流表A2的示数的差 （以上两空均选填“变大”、“变小”或“不变”）。
16．（2分）小红在做如图所示的实验过程中，闭合开关时，两电表示数正常，另一电表示数变小，小红检查后发现两个定值电阻R1、R2中的一个出现了故障，那么故障可能是 或 。
17．（2分）奕文家4月底电能表读数如图所示，5月底电能表的读数为419.5kW•h，若当地电价为0.6元/（kW•h） 元；奕文将某家用电器单独接在该电能表上正常工作6min，电能表转盘转了320转 （选填“空调”、“台灯”或“电视机”）。
18．（2分）如图甲所示，电源电压为5V，电流表量程为0～0.6A，只闭合开关S、S1，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图像，如图乙所示。只闭合开关S、S2，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图像，如图丙所示。滑动变阻器R1的最大阻值为 Ω，灯泡的额定功率为 W。
19．（2分）给你一只标有“10Ω 1A”的定值电阻R1和一只标有“15Ω 0.6A”的定值电阻R2，在保证所有电路元件安全的前提下，若串联接入电路，它们两端允许加的最大电压为 V，若并联接入电路，则电路中允许通过的最大电流为 A。
三、作图题（本题共3小题，共9分。每小题3分。）
20．（3分）如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两个小灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向右端移动滑动变阻器的滑片P，灯L2变暗。
21．（3分）根据如图的实物图在方框中画出电路图，图中滑片P向A滑动时电流表示数变大。
22．（3分）如图所示的电路中有几条导线还没有连接好，请用笔划线代替导线将电路补充完整，要求：
（1）开关S控制整个电路，电流表只测量通过L2中的电流。
（2）滑动变阻器只改变L1中的电流，L2的电流不改变。
四、计算题（本题共3小题，共20分。23题6分，24题7分，25题7分。）
23．（6分）一辆汽车以恒定的功率在平直的公路上做直线运动，其v﹣t图像如图所示，在第10s时速度达到15m/s
（1）设汽车在匀速行驶过程中所受阻力不变，大小为f＝4000N，则汽车匀速行驶时的功率；
（2）在0～10s内汽车发动机产生的牵引力所做的功。
（3）若发动机的转化效率为40%，则0∼10s内需要完全燃烧多少千克汽油才能使发动机做这么多功？（已知汽油的热值大约为6×107J/kg）
24．（7分）某型号的电炖盅有“高温”和“低温”两个挡位，其简化电路如图、部分参数如表所示。
（1）1度的电能可供电炖盅在高温挡位正常工作多少小时？
（2）R1、R2的阻值分别为多少？（结果保留整数）
（3）若实际电源为198V，低温挡的实际功率为多少？
25．（7分）如图所示，R1＝10Ω，R2＝6Ω，滑动变阻器R最大阻值为20Ω，电源电压恒定不变。只闭合开关S1，滑动变阻器滑片滑P到中点时，通过电流表A2的电流为0.3A。求：
（1）电源电压；
（2）当滑动变阻器R的滑片调至最右端，只闭合S2、S3时，电流表A1的示数；
（3）已知电流表A1的量程为0～3A、电流表A2的量程为0～0.6A，电压表V的量程为0～3V，在保证电路安全的情况下，电流表A1示数的最大值与最小值的比。
五、实验题（共4小题，共24分。每空1分。）
26．（3分）如图甲所示，在“比较不同物质吸热能力”的实验中，小付同学认为用相同的电加热器比用相同的酒精灯能更好地控制热源相同，记录相关数据并绘制如图乙图象（不及热量损失）：
（1）实验时，为了便于比较，最好选用初温和 均相等的a、b两种液体。
（2）选用相同的电加热器加热的目的是：使a、b两种不同的液体在相同时间内 。
（3）由图象可知， 液体的吸热能力更强。
27．（6分）为了比较两种燃料的热值，小明采用如图甲所示的两套完全相同的装置进行实验，烧杯内水的初温和质量相同
（1）实验中应控制燃料燃烧的 （选填“时间”或“质量”）相同，根据 比较燃料燃烧放出热量的多少。
（2）小明选用燃料a和燃料b进行实验，当燃料燃尽时，小明记下了各个时刻烧杯中水温，则可初步判断燃料 （选填“a”或“b”）的热值大。
（3）小明实验前用天平测出了烧杯中水的质量及燃料a的质量，并由记录的数据，利用公式Q吸＝cmΔt计算出了水吸收的热量。他想通过这些数据计算出燃料a的热值，你认为他的计算结果与真实值相比 （填“偏大”“偏小”或“相等”），原因是 。
（4）另一组的小华在燃料c和燃料d燃尽后也画出了水的温度随时间变化的图象，如图丙所示，则c、d两种燃料热值之比为 。（设同种燃料燃烧时单位时间内放出的热量相同）
28．（6分）如图1所示，小蜀同学正在探究“并联电路中电流的规律”。
（1）闭合开关前，小蜀发现电流表的指针在如图1甲所示的位置，原因是电流表 ；为防止损坏电流表，在不能事先估计电流大小的情况下，应先进行 ，以便正确选择电流表的量程。
（2）图1乙是他们设计的电路图，图1丙是他们测量电流时连接的实验电路，此时电流表测量的是 （选填“A”“B”或“C”）处的电流。
（3）该同学测出A、B、C三处的电流如下表所示，为了得出更普遍的规律，应当进行的操作方法是： 。
（4）另一同学又设计出如图2甲所示的电路，电源电压保持不变，只闭合开关S1，电压表示数如图2乙所示；再闭合开关S2，两电流表的指针均如图2丙所示，则开关S2由断开到闭合后，电压表的示数为 V；当闭合开关；S1、S2时，通过灯L1的电流为 A。
29．（9分）莉莉在“测量小灯泡的电功率”的实验中，选择了额定电压为2.5V的小灯泡，电源电压保持6V不变，1A”，连接电路如图甲所示。
（1）电路连接时，莉莉需要 开关；
（2）闭合开关前，滑动变阻器的滑片应放在最 端（选填“左”或“右”）。
（3）连接好电路后，闭合开关，发现灯泡不亮，电压表无示数，则电路中存在的故障可能是 。
（4）排除故障后，调节滑动变阻器滑片，当电压表示数如图乙所示，则应将滑片向 （选填“左”或“右”）移动一些；
（5）完成了上述的实验后，莉莉还想测另一只额定电压为U1的小灯泡正常发光时的电阻，但发现电流表损坏。莉莉利用阻值已知的定值电阻R0，设计了如图丙所示的电路，并操作如下：
①依据电路图连接好电路，只闭合开关S、S1，调节滑动变阻器，使电压表的示数为U1；
② （选填“向右调节滑片”或“向左调节滑片”或“保持滑片位置不变”），只闭合开关 读出电压表示数为U2；
③小灯泡的额定功率P＝ 。（用U1、U2和R0表示）
（6）邻组的小李同学又找来5Ω、10Ω、15Ω、20Ω四个定值电阻想要继续探究“电流与电阻的关系”，只将5Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为2V。接下来断开开关，取下5Ω的定值电阻换成10Ω的定值电阻，则闭合开关后 （选填“调大”或“调小”）；在用20Ω的定值电阻替换15Ω的定值电阻后，他发现电压表示数始终不能调为2V。为完成四次探究，则小李应该控制电压表示数U0的范围为 。
六、综合题（4分）
30．（4分）小帆为了检测家人体重，设计了一个简易体重计，电路如图乙所示，R0为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。已知电源电压为6V保持不变。
（1）当秤盘为空时，R的阻值为 ；体重越大，电压表的示数越 （选填“大”或“小”）；
（2）体重为600N的小帆站在体重秤上时，电压表示数为2.4V，则R0的阻值是多少？
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45J
2023-2024学年辽宁省丹东十九中九年级（上）期中物理试卷
参考答案与试题解析
一、选择题（本题共10小题，共23分。1-7题为单选题，每题2分。8-10为多选题，每小题2分，漏选得2分，错选、多选不得分）
1．（2分）下列选项中，最符合生活实际的是（ ）
A．雷电电流约为2000A
B．闪电时云层间的电压约为10000V
C．农田灌溉时带动水泵的电动机功率约为几千瓦到几十千瓦
D．蒸汽机的效率约为20%～30%
【答案】C
【解答】解：A、空中雷电电流可达20000A；
B、闪电时云层间电压约为106V，故B错误；
C、如果用电动机带动水泵工作，故C正确；
D、目前内燃机效率一般在30%～40%左右，热损失更多，故D错误。
故选：C。
2．（2分）下列对生活中的现象解释正确的是（ ）
A．房间长时间不打扫就会布满灰尘——分子在不停地做无规则运动
B．海边昼夜温差变化比沙漠中小——水的比热容比沙石的比热容小
C．摔碎了的瓷碗很难拼合在一起——分子间存在斥力
D．排骨藕汤热的时候香气四溢——温度越高、分子的运动越剧烈
【答案】D
【解答】解：
A、打扫卫生时的尘土能看到，故A错误；
B、因为水的比热容比沙石的比热容大，温度变化小；故B错误；
C、摔碎了的瓷碗很难拼合在一起；瓷碗破碎后，导致瓷碗破碎处分子间斥力和引力可以忽略不计；
D、排骨藕汤热的时候香气四溢，温度越高，故D正确。
故选：D。
3．（2分）关于物体的内能，下列说法正确的是（ ）
A．物体的温度越高，它所含的热量越多
B．物体的运动速度越大，它具有的内能越多
C．同一物体温度降低，它的内能会减少
D．内能与物体的温度有关，0℃的物体内能为零
【答案】C
【解答】解：A、由于热量是个过程量，故A错误；
B、内能是指物体内部所有分子做无规则运动所具有的动能和分子势能的总和，故B错误；
C、同一物体温度降低，故C正确；
D、一切物体都具有内能。
故选：C。
4．（2分）某同学用完全相同的装置加热等质量的水和食用油，得到了温度随时间变化的图象如图所示，以下说法正确的是[c水＝4.2×103J/（kg•℃）]（ ）
A．物质A为水
B．0～3min，物质A吸收的热量比物质B吸收的热量多
C．食用油的比热容为2.8×103J/（kg•℃）
D．若食用油的质量为50g，2～3min内食用油吸收了2100J的热量
【答案】C
【解答】解：
A、由Δt＝，在质量，吸热能力弱（比热容小）的物质升高的温度快，物质A为食用油；
B、相同加热器在相同时间内放出的热量相同，故B错误；
C、用两个相同的电热器给质量相同的物质食用油和水加热，水温度升高到40℃需要3min；
因为加热器相同，则物质吸收的热量和加热时间成正比，
所以，质量相同的食用油和水升高相同的温度需要吸收的热量关系为：Q水吸＝Q油吸；
由Q吸＝cmΔt得：c＝，
则可知c水＝c油，
又因为c水＝6.2×103J/（kg•℃），
所以c油＝c水＝2.8×103J/（kg•℃），故C正确；
D、相同加热器在相同时间内放出的热量相同，2min食用油的温度升高了40℃﹣20℃＝20℃，
则3～3min内食用油吸收的热量：Q油吸＝c油m油Δt＝×2.8×103J/（kg•℃）×4.05kg×20℃＝1.4×107J，故D错误。
故选：C。
5．（2分）如图是某品牌的榨汁机，该榨汁机设置了双重开关，电源开关S1和安全开关S2，当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1电动机才能启动，开始榨汁，下列符合要求的电路图是（ ）
A．B．
C．D．
【答案】D
【解答】解：由题意可知，只有开关S1、S2都闭合后，才开始榨汁，说明两开关相互影响，两开关是串联的、电动机与电源组成串联电路，D正确。
故选：D。
6．（2分）探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，器材：学生电源（6V）、滑动变阻器（20Ω，1A）（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（ ）
A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V
B．要获得3组实验数据，电压预设值范围可以为1V﹣4V
C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器
【答案】C
【解答】解：
（1）由图知，R与变阻器串联，电流表测电路中电流，
当定值电阻最大R＝20Ω，当电压预设值最小为1.5V时最小＝IR＝＝＝0.075A，
由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大＝＝＝＝60Ω＞20Ω，即A错误；
当定值电阻最大R＝20Ω，当电压预设值最小为1V时最小＝IR＝＝＝5.05A，
由串联电路特点和欧姆定律可得，此时变阻器接入电路中的电阻最大：R滑最大＝＝＝＝100Ω＞20Ω，即B错误；
（2）电压预设值越大，电路中电流越大，由欧姆定律可知，滑动变阻器阻值调节范围越小；
（3）实验电压预设值为2V时，当R＝20Ω时，
此时电路中电流I＝＝＝8.1A，
此时变阻器连入电路的阻值：R＝＝＝40Ω。
故选：C。
7．（2分）如图所示，当开关S闭合，甲、乙两表是电压表时甲：U乙＝3：2，当开关S断开，甲、乙两表都是电流表时甲：I乙为（ ）
A．1：3B．3：1C．2：3D．2：1
【答案】A
【解答】解：当甲、乙均为电压表时，R1和R2串联，甲电压表测电源电压4两端的电压，
已知U甲：U乙＝3：2，则R5、R2两端的电压之比：
U1：U8＝（3﹣2）：6＝1：2
又因为串联电路各部分电压之比等于电阻之比，所以R2：R2＝U1：U6＝1：2；
当甲、乙均为电流表时，R2和R2并联，甲电流表测通过R2的电流，乙电流表测干路电流，
因为并联电路中各支路电流之比等于各电阻的反比，所以I3：I2＝R2：R6＝2：1，
则两表的示数之比为：I甲：I乙＝5：（2+1）＝3：3。
故选：A。
（多选）8．（3分）如图，用蒸锅在天然气灶上烧水蒸包子的过程中，下列说法正确的是（ ）
A．蒸包子时能量的转化和转移遵循能量守恒定律
B．包子的温度越高所含热量越大
C．“蒸包子”是通过热传递的方式改变包子内能的
D．锅盖被“顶起”，该过程中能量转化方式同内燃机的做功冲程
【答案】ACD
【解答】解：A、所有能量的转移和转化过程都遵循能量守恒定律，故A正确；
B、在质量不变时，内能越大，因为热量是一个过程量、“具有”来描述；
C、“蒸包子”时，内能增加，是通过热传递的方式改变包子的内能；
D、锅盖被“顶起”时，将内能转化为机械能，也是内能转化为机械能，故D正确。
故选：ACD。
（多选）9．（3分）如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是（ ）
A．R1的阻值为20Ω
B．电源电压为9V
C．该电路消耗的最小电功率为0.6W
D．R2消耗的最大电功率为0.9W
【答案】CD
【解答】解：由图甲可知，两电阻串联，电流表测电路中的电流。
A、当滑动变阻器消耗的功率P2＝0.7W时，其两端电压为U2＝2V，
由P＝UI可得，此时电路中的电流为：I＝＝，
由I＝及串联电路的电压规律可得1+U2＝0.4A×R8+2V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当滑动变阻器消耗的功率P2′＝7.5W时，其两端电压为U2′＝2V，
由P＝UI可得，此时电路中的电流为：I′＝＝，
由I＝及串联电路的电压规律可得2+U2′＝0.3A×R1+5V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由于电源电压不变，则：5.4A×R1+6V＝0.1A×R6+5V，
解得：R1＝10Ω；故A错误；
B、电源电压为：U＝IR5+U2＝0.4A×10Ω+2V＝6V，故B错误；
C、由图乙可知，滑动变阻器全部接入电路中，此时电流最小为I最小＝8.1A，
则该电路消耗的最小电功率为P最小＝UI最小＝6V×5.1A＝0.3W；故C正确；
D、由图像可知，电压表的最大示数U2′＝5V，消耗的电功率P7′＝0.5W，
由P＝可得，R2的最大阻值：R2＝＝＝50Ω，
当变阻器接入电路中的电阻为R时，电路中的电流：I＝，
则变阻器消耗的电功率：
P2＝I8R＝（）2R＝＝＝＝，
所以，当R＝R1＝10Ω时，变阻器消耗的电功率最大2大＝＝＝5.9W。
故选：CD。
（多选）10．（3分）如图甲所示，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡L正常发光的位置，电流表示数与两只电压表示数的关系如图乙所示，下列说法正确的是（ ）
A．电源电压是U3
B．灯泡的额定功率是（U1+U3﹣U2）I2
C．滑动变阻器的最大阻值是
D．电路的最大总功率为（U1+U3）I2
【答案】BCD
【解答】解：AC．灯泡L与滑动变阻器串联接入电路1测量灯泡两端的电压，电压表V2测量滑动变阻器两端的电压，电流表测量电路中的电流，当滑动变阻器的滑片P在最右端时，此时电路电流为I5，滑动变阻器两端电压为U3，L两端电压为U1，则电源电压U＝U6+U3，
滑动变阻器的最大阻值，故A错误；
B．由乙图可知，电路电流为I2，滑动变阻器两端电压为U2，则此时灯泡两端的电压UL＝U﹣U2＝U1+U3﹣U5，
小灯泡的额定功率PL＝ULI2＝（U1+U2﹣U2）I2，故B正确；
D．当电路电流最大时，最大功率P＝UI3＝（U1+U3）I6，故D正确。
故选：BCD。
二、填空题（本题共9小题，共20分，每空1分）
11．（2分）近来，“淄博烧烤火出圈，坐高铁去撸串”等话题不断在社交平台刷屏。烤肉时空气中弥漫着肉的香味 扩散 现象；肉烤熟是通过 热传递 的方式改变其内能的。
【答案】见试题解答内容
【解答】解：在烤肉时空气中弥漫着肉香味，这是扩散现象；
肉烤熟是通过热传递的方式改变其内能的。
故答案为：扩散；热传递。
12．（3分）若某汽油机飞轮转速为20r/s的汽车，在水平路面上行驶，则在1s内汽油机对外做功 10 次；若汽车行驶过程中消耗汽油2kg，则这些汽油完全燃烧能放出 9.2×107 J的热量。在紧急刹车时，刹车片会发烫，这是通过 做功 的方式增加物体内能的。（已知汽油的热值为4.6×107J/kg）
【答案】10；9.2×107；做功。
【解答】解：某汽油机飞轮转速为20r/s，即飞轮每秒转20圈，飞轮和曲轴转2圈，所以在1s内汽油机对外做功10次；
汽油完全燃烧放出的热量：Q放＝mq＝2kg×4.6×107J/kg＝9.2×108J；
在紧急刹车时，刹车片和轮胎相互摩擦，使刹车片的内能增加，这是通过做功的方式增加刹车片的内能。
故答案为：10；9.2×104；做功。
13．（2分）合理分类和利用垃圾可以保护环境、变废为宝。在一定条件下，1t生活垃圾能“榨”出140kg燃料油。若燃料油的热值为4.0×107J/kg，某城镇每天产生50t生活垃圾，则这些垃圾“榨”出的燃料油完全燃烧释放出的热量为 2.8×1011 J．在一个标准大气压下，这些热量的30%被500m3、20℃的水吸收，则水温能升高到 60 ℃。[c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]
【答案】2.8×1011；60
【解答】解：（1）10t生活垃圾“榨”出的燃料油完全燃烧释放出的热量：
Q放＝mq＝50×140kg×4.0×102J/kg＝2.8×1011J；
（2）由ρ＝得，水的质量：
m′＝ρ水V＝2.0×103kg/m8×500m3＝5×104kg，
水吸收的热量：
Q吸＝ηQ放＝30%×2.8×1011J＝7.4×1010J，
由Q吸＝cmΔt得，水升高的温度：
Δt＝＝＝40℃，
则水的末温t＝t6+Δt＝20℃+40℃＝60℃，低于1标准大气压下水的沸点100℃。
故答案为：2.4×1011；60。
14．（3分）如图所示的电路，闭合开关，小灯泡和LED发光 右 （选填“左”或“右”）侧的引脚，此时导线中自由电子定向移动的方向为 从B到A （选填“从A到B”或“从B到A”）。如果将电源两极的接线对调，闭合开关后，小灯泡 不能 （选填“能”或“不能”）发光。
【答案】右：从B到A；不能。
【解答】解：闭合开关，小灯泡和LED发光，经过开关和LED灯，故灯泡中电流的方向是从LED的较长的引脚流入；由于二极管具有单向导电性，即右侧的引脚，自由电子定向移动的方向和电流的方向是相反的；
如果将电源两极的接线对调，由于二极管具有单向导电性，电路处于开路状态。
故答案为：较长；从B到A。
15．（2分）如图所示，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向左移动时1的示数之比 变大 ，电流表A1的示数与电流表A2的示数的差 变小 （以上两空均选填“变大”、“变小”或“不变”）。
【答案】变大；变小。
【解答】解：由图可知，R1与R2并联，电压表测电源两端的电压8测R1支路的电流，电流表A1测干路电流。
因电源电压保持不变，所以，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，滑片移动时2的电流不变；
电压表V的示数不变，电流表A2的示数不变；
将变阻器的滑片P向左移动时，变阻器接入电路中的电阻变大，通过滑动变阻器的电流变小1的示数变小，则电压表V的示数与电流表A5的示数之比变大；
电流表A1的示数与电流表A2的示数的差为通过滑动变阻器的电流，故差值变小。
故答案为：变大；变小。
16．（2分）小红在做如图所示的实验过程中，闭合开关时，两电表示数正常，另一电表示数变小，小红检查后发现两个定值电阻R1、R2中的一个出现了故障，那么故障可能是 R1短路 或 R1断路 。
【答案】R1短路；R1断路
【解答】解：由图可知，该电路为串联电路1两端的电压，电流表测量电路中的电流；
若电阻R1短路，电路中的总电阻变小，电路中电流变大；电压表测量一段导线两端的电压；
若电阻R4断路，则电流表示数减小为0，根据串联电路的电压规律可知；
若电阻R2短路，电路中的总电阻变小，电路中电流变大；电压表电源的电压；
若电阻R7断路，则电流表；
综上所述，故障是R1短路或R1断路。
故答案为：R8短路；R1断路。
17．（2分）奕文家4月底电能表读数如图所示，5月底电能表的读数为419.5kW•h，若当地电价为0.6元/（kW•h） 244.2 元；奕文将某家用电器单独接在该电能表上正常工作6min，电能表转盘转了320转 空调 （选填“空调”、“台灯”或“电视机”）。
【答案】244.2；空调。
【解答】解：由图示电能表可知，4月底电能表读数是12.5kW•h，
则3月份他家消耗的电能：W＝419.5kW•h﹣12.5kW•h＝407kW•h；
需交电费：8.6元/kW•h×407kW•h＝244.2元；
3200r/（kW•h）表示的是电路中每消耗7kW•h的电能，电能表转盘转动3200r，
电能表转盘转了320转，该家用电器消耗的电能：
W＝kW•h＝0.1kW•h，
工作时间t＝5min＝0.1h，
该用电器的功率：
P＝＝＝1kW＝1000W，
因为用电器正常工作，所以用电器的额定功率等于1000W；
而空调功率在1000W左右，台灯的功率一般小于40W，所以这个家用电器可能是空调。
故答案为：244.2；空调。
18．（2分）如图甲所示，电源电压为5V，电流表量程为0～0.6A，只闭合开关S、S1，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图像，如图乙所示。只闭合开关S、S2，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R2接入电路中阻值关系的图像，如图丙所示。滑动变阻器R1的最大阻值为 20 Ω，灯泡的额定功率为 1.5 W。
【答案】20；1.5。
【解答】解：只闭合开关S、S1，灯泡与滑动变阻器R1串联，电压表测R4两端的电压，电流表测电路中的电流；
根据串联电路的分压原理可知，当滑动变阻器R1接入电路的电阻最大时，滑动变阻器R1两端的电压最大，由图乙可知3两端的最大电压为4V，通过R1的最小电流为7.2A，由欧姆定律可知1的最大阻值：R3大＝＝＝20Ω；
当灯泡正常发光时，电路中的电流最大，即灯泡的额定电流为4.5A；
只闭合开关S、S2，灯泡与滑动变阻器R7串联，电压表测R2两端的电压，电流表测电路中的电流；
当灯泡正常发光时电路中的电流最大，由欧姆定律可知2接入电路的电阻最小，由串联电路的分压原理可知8两端电压最小，由图丙可知此时滑动变阻器R2两端的电压为2V，由串联电路的电压特点可知额＝8V﹣2V＝3V，所以灯泡的额定功率：P额＝U额I额＝8V×0.5A＝4.5W。
故答案为：20；1.2。
19．（2分）给你一只标有“10Ω 1A”的定值电阻R1和一只标有“15Ω 0.6A”的定值电阻R2，在保证所有电路元件安全的前提下，若串联接入电路，它们两端允许加的最大电压为 15 V，若并联接入电路，则电路中允许通过的最大电流为 1.5 A。
【答案】见试题解答内容
【解答】解：（1）标有“10Ω 1A”的定值电阻；标有“15Ω ，所允许通过的最大电流为0.2A，所以电路中的最大电流为0.6A；
又因为串联电路的总电阻等于各分电阻之和，所串联电路的总电阻R＝10Ω+15Ω＝25Ω；
即串联电路两端允许加的最大电压：U＝IR＝5.6A×25Ω＝15V。
（2）定值电阻两端允许加的最大电压分别为：
U1＝I6R1＝1A×10Ω＝10V
U2＝I2R2＝5.6A×15Ω＝9V
所以并联电路两端电压为
U＝U5＝9V
已知允许通过标有“10Ω 1A”定值电阻的最大电流为I8′＝＝＝6.9A，
允许通过标有“25Ω 0.7A”定值电阻的最大电流为I2＝0.4A，
所以干路电流为
I＝I1+I2′＝4.9A+0.8A＝1.5A。
故答案为：15；3.5。
三、作图题（本题共3小题，共9分。每小题3分。）
20．（3分）如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线补上。补上后要求：
（1）两个小灯泡并联；
（2）电流表测灯L1的电流；
（3）闭合开关后，向右端移动滑动变阻器的滑片P，灯L2变暗。
【答案】
【解答】解：两只灯泡的连接方式为并联，电流表只测量通过灯L1的电流（选小量程），L1与电流表串联，再与L2和滑动变阻器并联；闭合开关后，灯L2变暗，则滑动变阻器与L2串联在同一个支路上，并且向右端移动滑动变阻器的滑片P连入电阻变大，如图所示：
。
21．（3分）根据如图的实物图在方框中画出电路图，图中滑片P向A滑动时电流表示数变大。
【答案】见解答图。
【解答】解：由实物图可知，电流从电源正极出发、电流表、滑动变阻器，电压表并联在定值电阻和滑动变阻器的两端
22．（3分）如图所示的电路中有几条导线还没有连接好，请用笔划线代替导线将电路补充完整，要求：
（1）开关S控制整个电路，电流表只测量通过L2中的电流。
（2）滑动变阻器只改变L1中的电流，L2的电流不改变。
【答案】
【解答】解：由题知，电流表只测量通过L2中的电流，滑动变阻器只改变L1中的电流，L6的电流不改变，说明两灯互不影响，电流表在L2支路上，由于电流未知，电流表可选用大量程1支路上，开关在干路上控制整个电路
。
四、计算题（本题共3小题，共20分。23题6分，24题7分，25题7分。）
23．（6分）一辆汽车以恒定的功率在平直的公路上做直线运动，其v﹣t图像如图所示，在第10s时速度达到15m/s
（1）设汽车在匀速行驶过程中所受阻力不变，大小为f＝4000N，则汽车匀速行驶时的功率；
（2）在0～10s内汽车发动机产生的牵引力所做的功。
（3）若发动机的转化效率为40%，则0∼10s内需要完全燃烧多少千克汽油才能使发动机做这么多功？（已知汽油的热值大约为6×107J/kg）
【答案】（1）该汽车的恒定功率为6×104W；
（2）在0～10s内汽车发动机产生的牵引力所做的功是6×105J；
（3）需要燃烧0.025kg汽油才能使发动机做这么多功。
【解答】解：（1）由图象可知，10s后汽车做匀速直线运动，
因汽车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，此时汽车受到的牵引力F＝f＝4000N
则该汽车匀速行驶时的功率：
P＝＝＝Fv＝4000N×15m/s＝6×104W。
（2）因汽车的功率不变，所以
W＝Pt＝8×104W×10s＝6×108J；
（3）由η＝×100%可得
Q放＝＝＝1.3×106J，
由Q放＝mq可得，需要燃烧汽油的质量：
m＝＝＝0.025kg。
答：（1）该汽车的恒定功率为2×104W；
（2）在0～10s内汽车发动机产生的牵引力所做的功是8×105J；
（3）需要燃烧0.025kg汽油才能使发动机做这么多功。
24．（7分）某型号的电炖盅有“高温”和“低温”两个挡位，其简化电路如图、部分参数如表所示。
（1）1度的电能可供电炖盅在高温挡位正常工作多少小时？
（2）R1、R2的阻值分别为多少？（结果保留整数）
（3）若实际电源为198V，低温挡的实际功率为多少？
【答案】（1）1度的电能可供电炖盅在高温挡位正常工作0.5h；
（2）R1、R2的阻值分别为121Ω和30.25Ω；
（3）若实际电源为198V，低温挡的实际功率为324W。
【解答】解：（1）由表中数据可知电炖盅在高温挡正常工作的电功率为：P＝2000W＝2kW，
则1度＝7kW•h电能可供电炖盅在高温挡正常工作的时间为：
t＝＝＝8.5h；
（2）由电路图可知，同时闭合开关S、S1时，电阻R3、R2并联，电路中的总电阻最小可知总功率最大；
只闭合开关S，电路为R7的简单电路，电路中的总电阻最大可知总功率最小；
由表中数据可知电炖盅在低温挡正常工作的电功率为400W，则R2的阻值：
R2＝＝＝121Ω，
电路总功率电压各部分功率之和，则电阻R1的功率：P1＝P﹣P3＝2000W﹣400W＝1600W，
则R1的阻值：R1＝＝≈30.25Ω；
（3）实际电源为198V，低温挡的实际功率为：
P3′＝＝＝324W。
答：（1）1度的电能可供电炖盅在高温挡位正常工作0.3h；
（2）R1、R2的阻值分别为121Ω和30.25Ω；
（3）若实际电源为198V，低温挡的实际功率为324W。
25．（7分）如图所示，R1＝10Ω，R2＝6Ω，滑动变阻器R最大阻值为20Ω，电源电压恒定不变。只闭合开关S1，滑动变阻器滑片滑P到中点时，通过电流表A2的电流为0.3A。求：
（1）电源电压；
（2）当滑动变阻器R的滑片调至最右端，只闭合S2、S3时，电流表A1的示数；
（3）已知电流表A1的量程为0～3A、电流表A2的量程为0～0.6A，电压表V的量程为0～3V，在保证电路安全的情况下，电流表A1示数的最大值与最小值的比。
【答案】（1）电源电压6V；
（2）电流表A1的示数1.3A；
（3）电流表A1示数的最大值与最小值的比为8：1。
【解答】解：（1）只闭合开关S1，滑动变阻器滑片滑P到中点时，定值电阻R1与变阻器最大电阻的一半串联，电流表A5测量电路电流，
由欧姆定律得，电源电压；
（2）当滑动变阻器R的滑片调至最右端，只闭合S2、S4时，定值电阻R1被短路，定值电阻R2与变阻器R5最大电阻并联，
电流表A1测量干路电流，此时电路中的干路电流；
（3）当只闭合开关S1，将变阻器的滑片移到最右端时，只有定值电阻R6与变阻器最大电阻串联，电路中电阻最大1测量电路中电流，
此时电流表A1示数最小为，
当闭合开关S6与开关S3时，此时只有定值电阻R2与变阻器R4并联，电流表A2测量变阻器电流，电流表A1测量干路电流，移动变阻器的滑片使电流表A5示数最大为0.6A时，变阻器接入电路中电阻最小，电流表A4示数的最大，定值电阻R2的电流：，
电流表A1示数的最大值：Imax＝I2+I7max＝1A+0.7A＝1.6A，
所以电流表A6示数的最大值与最小值的比Imax：Imin＝1.6A：6.2A＝8：6；
答：（1）电源电压6V；
（2）电流表A1的示数2.3A；
（3）电流表A1示数的最大值与最小值的比为4：1。
五、实验题（共4小题，共24分。每空1分。）
26．（3分）如图甲所示，在“比较不同物质吸热能力”的实验中，小付同学认为用相同的电加热器比用相同的酒精灯能更好地控制热源相同，记录相关数据并绘制如图乙图象（不及热量损失）：
（1）实验时，为了便于比较，最好选用初温和 质量 均相等的a、b两种液体。
（2）选用相同的电加热器加热的目的是：使a、b两种不同的液体在相同时间内 吸收热量相同 。
（3）由图象可知， a 液体的吸热能力更强。
【答案】（1）质量；（2）吸收热量相同；（3）a。
【解答】解：（1）“比较不同物质吸热能力”的实验中，应采用控制变量法；
（2）实验选择相同规格的电热器的目的是使两种液体在相同的时间内吸收相同的热量；
（3）根据图乙可知，a、b都加热3min，b温度变化量为30℃﹣10℃＝20℃；
故答案为：（1）质量；（2）吸收热量相同。
27．（6分）为了比较两种燃料的热值，小明采用如图甲所示的两套完全相同的装置进行实验，烧杯内水的初温和质量相同
（1）实验中应控制燃料燃烧的 质量 （选填“时间”或“质量”）相同，根据 燃料燃尽时温度计上升的示数 比较燃料燃烧放出热量的多少。
（2）小明选用燃料a和燃料b进行实验，当燃料燃尽时，小明记下了各个时刻烧杯中水温，则可初步判断燃料 b （选填“a”或“b”）的热值大。
（3）小明实验前用天平测出了烧杯中水的质量及燃料a的质量，并由记录的数据，利用公式Q吸＝cmΔt计算出了水吸收的热量。他想通过这些数据计算出燃料a的热值，你认为他的计算结果与真实值相比 偏小 （填“偏大”“偏小”或“相等”），原因是 燃料不一定完全燃烧，且放出的热量不可能全部被水吸收，有热量损失 。
（4）另一组的小华在燃料c和燃料d燃尽后也画出了水的温度随时间变化的图象，如图丙所示，则c、d两种燃料热值之比为 5：2 。（设同种燃料燃烧时单位时间内放出的热量相同）
【答案】（1）质量；燃料燃尽时温度计上升的示数；（2）b；（3）偏小，燃料不一定完全燃烧，且放出的热量不可能全部被水吸收，有热量损失；（4）5：2。
【解答】解：（1）实验中应控制燃料的质量相同，根据燃料燃尽时温度计上升的示数比较燃料燃烧放出热量的多少。
（2）由图乙可知，当燃料燃尽时，说明相等质量的燃料b在燃尽时放出热量更多。
（3）燃料不一定完全燃烧，且放出的热量不可能全部被水吸收，导致在运用Q＝mq计算燃料的热值时。
（4）对于c来说，在相同的时间内放出的热量是相同的，c燃料完全燃烧放出的热量为水从50℃升高到100℃吸热的2倍、Q＝cmΔt可知：Qc＝2c水m水Δt8＝mqc；
对于d来说，完全燃烧后d＝c水m水Δt2＝mqd；
＝，
解得，两种燃料热值之比为：＝。
故答案为：（1）质量；燃料燃尽时温度计上升的示数；（3）偏小，且放出的热量不可能全部被水吸收；（4）6：2。
28．（6分）如图1所示，小蜀同学正在探究“并联电路中电流的规律”。
（1）闭合开关前，小蜀发现电流表的指针在如图1甲所示的位置，原因是电流表 使用前未调零 ；为防止损坏电流表，在不能事先估计电流大小的情况下，应先进行 试触 ，以便正确选择电流表的量程。
（2）图1乙是他们设计的电路图，图1丙是他们测量电流时连接的实验电路，此时电流表测量的是 A （选填“A”“B”或“C”）处的电流。
（3）该同学测出A、B、C三处的电流如下表所示，为了得出更普遍的规律，应当进行的操作方法是： 换用不同规格的灯泡多次测量 。
（4）另一同学又设计出如图2甲所示的电路，电源电压保持不变，只闭合开关S1，电压表示数如图2乙所示；再闭合开关S2，两电流表的指针均如图2丙所示，则开关S2由断开到闭合后，电压表的示数为 6 V；当闭合开关；S1、S2时，通过灯L1的电流为 1.12 A。
【答案】（1）使用前未调零；试触；（2）A；（3）换用不同规格的灯泡多次测量；（4）6；1.12。
【解答】解：（1）闭合开关前，小蜀发现电流表的指针在如图1甲所示的位置，说明电流表使用前未调零；
为防止损坏电流表，在不能事先估计电流大小的情况下，根据电流表指针偏转情况选择电流表合适的量程；
（2）由图丙可知，电流由电源正极流出、电流表，分别经过L1、L5再回到电源的负极，对照甲图可知；
（3）为了得出更普通的规律，应换用不同规格的灯泡多次测量；
（4）由图2甲知，仅闭合开关S1，L断路，只有L6连入电路中，电压表测电源电压，电压表选用大量程，其示数为6V；
再闭合开关S2时，两灯泡并联5测量干路中的电流，电流表A2测量通过L的电流，电压表测量电源电压，由此可知开关S2由断开到闭合的过程中，电压表的示数不变；
因为并联电路干路中的电流等于各支路中的电流之和，且两电流表指针位置相同6所接量程为0～3A，分度值为6.1A，即干路中的电流为：I＝1.6A，
电流表A2所接量程为0～2.6A，分度值为0.02A，即通过L的电流为：I5＝0.28A，
则通过L1的电流为：I8＝I﹣I2＝1.4A﹣0.28A＝1.12A。
故答案为：（1）使用前未调零；试触；（3）换用不同规格的灯泡多次测量；8.12。
29．（9分）莉莉在“测量小灯泡的电功率”的实验中，选择了额定电压为2.5V的小灯泡，电源电压保持6V不变，1A”，连接电路如图甲所示。
（1）电路连接时，莉莉需要 断开 开关；
（2）闭合开关前，滑动变阻器的滑片应放在最 左 端（选填“左”或“右”）。
（3）连接好电路后，闭合开关，发现灯泡不亮，电压表无示数，则电路中存在的故障可能是 灯泡短路 。
（4）排除故障后，调节滑动变阻器滑片，当电压表示数如图乙所示，则应将滑片向 右 （选填“左”或“右”）移动一些；
（5）完成了上述的实验后，莉莉还想测另一只额定电压为U1的小灯泡正常发光时的电阻，但发现电流表损坏。莉莉利用阻值已知的定值电阻R0，设计了如图丙所示的电路，并操作如下：
①依据电路图连接好电路，只闭合开关S、S1，调节滑动变阻器，使电压表的示数为U1；
② 保持滑片位置不变 （选填“向右调节滑片”或“向左调节滑片”或“保持滑片位置不变”），只闭合开关 S、S2 读出电压表示数为U2；
③小灯泡的额定功率P＝ U1× 。（用U1、U2和R0表示）
（6）邻组的小李同学又找来5Ω、10Ω、15Ω、20Ω四个定值电阻想要继续探究“电流与电阻的关系”，只将5Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为2V。接下来断开开关，取下5Ω的定值电阻换成10Ω的定值电阻，则闭合开关后 调大 （选填“调大”或“调小”）；在用20Ω的定值电阻替换15Ω的定值电阻后，他发现电压表示数始终不能调为2V。为完成四次探究，则小李应该控制电压表示数U0的范围为 2.4V～3V 。
【答案】（1）断开；（2）左；（3）灯泡短路；（4）右；（5）②保持滑片位置不变；S、S2；③U1×；（6）调大；2.4V～3V。
【解答】解：（1）电路连接时，为保护电路；
（2）为了保护电路，闭合开关前，即最左端；
（3）正确连接电路后闭合开关，发现电流表有示数；电压表无示数；
（4）由图乙可知，电压表选用小量程，示数为1.8V，需将小灯泡两端的电压增大为额定电压4.5V，需减小滑动变阻器的电阻；
（5）实验步骤：
①依据电路图连接好电路，只闭合开关S、S1，调节滑动变阻器，使电压表的示数为U6；
②保持滑动变阻器滑片位置不变，只闭合开关S、S2，读出电压表示数为U2；
③在步骤①中，灯泡、R5和R串联，电压表测灯泡两端的电压，使电压表的示数为U1，此时灯泡正常发光；
在步骤②中，灯泡、R0和R仍串联，电压表测灯泡和R7两端的总电压，因此时电路连接方式不变，灯仍正常工作，
根据串联电路电压的规律，此时定值电阻的电压为：U0＝U2﹣U5，
根据串联电路电流特点和欧姆定律可知，灯的额定电流：IL＝I0＝＝，
灯的额定功率：P额＝ULIL＝U1×；
（6）探究电流和电阻的关系时，要保持定值电阻两端的电压不变，根据串联分压的原理，则两端的电压也变大，应使滑动变阻器阻值变大分到更多的电压；
为完成四次探究，如果只调整电压表的示数，则定值电阻两端的电压最大为3V，滑动变阻器的电阻调为最大值30Ω时小，根据串联分压原理可得：＝，即＝，解得：U小＝2.4V；
故应该控制电压表示数U4的范围为2.4V～3V。
故答案为：（1）断开；（2）左；（4）右；S、S2；③U1×；（6）调大。
六、综合题（4分）
30．（4分）小帆为了检测家人体重，设计了一个简易体重计，电路如图乙所示，R0为定值电阻，秤盘下方的电阻R为压敏电阻，其阻值随所受压力大小的变化关系图像如图丙所示。已知电源电压为6V保持不变。
（1）当秤盘为空时，R的阻值为 600Ω ；体重越大，电压表的示数越 大 （选填“大”或“小”）；
（2）体重为600N的小帆站在体重秤上时，电压表示数为2.4V，则R0的阻值是多少？
（3）若小华站在体重秤上，5s内完成了称量体重的过程，这段时间内体重秤消耗的电能是0.45J
【答案】（1）600Ω；
（2）R0的阻值是200Ω；
（3）小华的体重为800N。
【解答】解：（1）由图丙得可知当压敏电阻的压力为0时，压敏电阻的阻值为600Ω，R的阻值为600Ω；
由图乙可知压敏电阻与定值电阻R0串联，电压表测量定值电阻R2电压。体重越大，压敏电阻阻值越小，根据U＝IR可知定值电阻R0两端电压越大，即电压表的示数越大；
（2）由图丙R﹣F图像可知，当G＝G＝600N时，
R两端的电压U1＝U﹣U7＝6V﹣2.5V＝3.6V，
电路中的电流I4＝＝＝0.012A，
由欧姆定律得，R0的阻值为R4＝＝＝200Ω；
（3）小华站在体重秤上时，电路中的电流为I5＝＝＝0.015A，
由欧姆定律得，电路的总电阻为R总＝＝＝400Ω，
根据串联电路电阻规律可得压敏电阻R′＝R总﹣R0＝400Ω﹣200Ω＝200Ω，由图像得小华的体重为800N。
答：（1）600Ω；
（2）R2的阻值是200Ω；
（3）小华的体重为800N。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/12/19 18:26:42；用户：物色里；邮箱：17680465072；学号：48039009XX型电炖盅
额定电压
220V
高温功率
2000W
低温功率
400W
位置
A
B
C
电流/A
0.22
0.22
0.44
XX型电炖盅
额定电压
220V
高温功率
2000W
低温功率
400W
位置
A
B
C
电流/A
0.22
0.22
0.44
