2023-2024学年四川省德阳二中教育集团九年级（上）期中物理试卷（甲卷）

这是一份2023-2024学年四川省德阳二中教育集团九年级（上）期中物理试卷（甲卷），共32页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1．（2分）过中秋节，除了吃月饼之外，还有不少地方爱吃糍粑。糍粑是由糯米蒸熟后捣烂成型而来，软糯香甜，老少皆宜。下列与此有关的说法中（ ）
A．糍粑是由糯米蒸熟后捣烂成型而来，表明力可以改变物体的形状
B．糯米蒸熟后捣烂能沾在一起，说明分子间存在着斥力
C．能闻到芝麻面的香味，说明分子在不停地做无规则运动
D．蒸糯米是通过热传递的方式改变糯米的内能
2．（2分）如图所示的情形中，利用热传递改变物体内能的是（ ）
A．钻木取火B．锯木板时锯条发热
C．烧水时温度升高D．搓手取暖
3．（2分）关于温度、内能、热量，下列说法正确的是（ ）
A．温度越高，物体含有的热量越多
B．物体吸收热量，温度一定升高
C．物体对外做功，自身内能会减少
D．热传递过程中，温度从高温物体传递给低温物体
4．（2分）如图所示实验，试管口木塞冲出过程，下列说法是正确的（ ）
A．试管口出现的白雾是水蒸气
B．水蒸气对木塞做功，水蒸气的内能减少
C．能量转化情况与内燃机压缩冲程相同
D．试管口出现白雾说明水蒸气内能增加
5．（2分）为预防新型冠状病毒，公共场所的扶手可用75%的酒精进行擦拭。将一瓶酒精用去三分之一，则剩余酒精的密度、比热容和热值（ ）
A．都不变
B．热值不变，密度、比热容变为原来的三分之二
C．都变为原来的三分之二
D．热值变为原来的三分之二，密度、比热容不变
6．（2分）电影《流浪地球》讲述了多年以后太阳急速衰老膨胀，无法再给地球提供能量，人类为了拯救地球而点燃木星周围的可燃气体（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
7．（2分）质量相等、初温相同的水和煤油，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图所示（ ）
A．甲的比热容大，是水
B．甲的比热容大，是煤油
C．乙的比热容大，是水
D．乙的比热容大，是煤油
8．（2分）下列有关常见电压值的表述，正确的是（ ）
A．一节干电池的电压是3.7V
B．我国家庭照明电路的电压是220V
C．手机蓄电池电压是1.5V
D．一般情况下人体安全的电压是不高于20V
9．（2分）某同学由I＝想到R＝，你认为R＝（ ）
A．导体电阻与电压成正比
B．电压一定时，导体电阻与电流成反比
C．导体的电阻同时与电流、电压有关
D．导体的电阻是导体本身的一种性质，只与材料、长度、横截面积和温度有关，与电流、电压无关
10．（2分）用细线悬挂着四个轻质小球A、B、C、D，它们之间相互作用的情况如图所示。则肯定带电的小球是（ ）
A．小球A、CB．小球C、DC．小球A、BD．小球B、C
11．（2分）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起。如图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．
12．（2分）如图所示电路，电源电压为4.5V保持不变，当开关S闭合后，但是电压表的示数等于电源电压，产生这一现象的原因可能是（ ）
A．灯泡L1处断路B．灯泡L2处断路
C．灯泡L1处短路D．灯泡L2处短路
13．（2分）在如图甲所示的电路中，闭合开关，两灯泡均发光，通过灯泡L1和L2的电流分别为（ ）
A．2A，1.6AB．0.4A，1.6AC．1.6A，0.4AD．2A，0.4A
14．（2分）如图所示的电路中，电源电压不变，当开关闭合（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数增大
C．电流表示数减小，电压表示数减小
D．电流表示数增大，电压表示数减小
15．（2分）如图所示，闭合开关后，电流表的示数为0.5A1的示数为6V，电压表V2的示数为2V。则下列有关的说法中正确的是（ ）
A．两灯并联，A测L2支路的电流
B．两灯串联，V1测电源电压，V2测L2的电压
C．通过L1的电流大于通过L2的电流，通过L2的电流为0.5A
D．灯L2两端的电压为4V，灯L1两端的电压为2V
二、填空题（每空1分，共30分）
16．（2分）“杂交水稻之父”袁隆平有着禾下乘凉梦。如图所示，重庆大足拾万镇五彩田园迎来了巨型水稻的大丰收，禾下乘凉不再是梦。田野里飘来了阵阵稻香 现象。在初春，夜晚要向水稻田里灌水保温，主要是利用水的 较大的特点。
17．（2分）“页岩气”是蕴藏在岩层中的天然气，因其 （选填“比热容”或“热值”）较大，被誉为未来的能源“明星”；完全燃烧0.2m3天然气可放出 J的热量。（q天然气＝3.2×107J/m3）
18．（2分）中秋节吃月饼、赏月是传统的过节方式之一。制做月饼时，烘焙月饼是通过 （选填“做功”或“热传递”）的方式增加了月饼的内能；吃月饼时能闻到月饼的香甜味，说明分子在不停地做 运动。
19．（4分）内燃机的一个工作循环有四个冲程，图中表示的是其中的 冲程，在这个冲程中，是将 能转化成 能。某小型单缸四冲程汽油机飞轮的转速为2400r/min，该汽油机每秒完成 个做功冲程。
20．（2分）随着科技的发展，氢燃料新能源公交车慢慢在投放使用。氢燃料具有清洁无污染、热效率高等优点，被认为是21世纪最理想的能源。质量为0.3kg的氢燃料完全燃烧 J的热量，若这些热量全部被质量为200kg，温度为15℃的水吸收 ℃。[c水＝4.2×103J/（kg•℃），q氢＝1.4×108J/kg]
21．（2分）如图所示是某电动汽车充电站的一排充电桩，这些充电桩是 （填“串联”或“并联”）的；电动汽车的电池在充电时，相当于电路中的 。
22．（2分）如图所示的电路中，要使L1、L2两灯并联，应闭合开关 ；若同时闭合开关 ，则会发生电源短路现象。
23．（2分）在图中，已知R1：R2＝3：1，闭合开关S2，断开开关S1和S3，此时R1与R2通过的电流之比I1：I2＝ ，R1与R2两端的电压之比U1：U2＝ 。
24．（2分）如图所示，电源电压恒定，闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A，则电阻Rl的阻值是 Ω；断开开关S2，电压表示数为6V，则R2的阻值是 Ω。
25．（2分）一个导体当它两端加8V电压时，通过它的电流为0.2A；当这个导体两端加4V电压时 A；当它两端不加电压时，导体的电阻是 Ω。
26．（2分）如图所示，闭合开关S后三个电流表A1、A2、A3的示数分别是1.5A、0.8A、0.5A，则通过灯L1和L2的电流分别为 A和 A。
27．（2分）如图所示，电源电压U＝6V且保持不变，S闭合后电压表示数为3.5V1两端的电压为 V，通过灯L1的电流 （选填“大于”“等于”“小于”）通过灯L2的电流。
28．（2分）如图是关于电阻R1、R2的电流与电压关系的图像，则由图像可知R1的电阻是 Ω，若将R1、R2并联接在电压为2V的电路中，则干路的电流为 A。
29．（2分）如图所示，电源两端电压保持不变，电阻R1的阻值为20Ω，闭合开关S，两电流表A1、A2的示数分别为0.3A和0.8A，则通过电阻R2的电流I2为 A，电源电压为 V。
三、作图题（每图2分，共4分）
30．（2分）请在图2的方框中，将图1的实物电路画成电路图。
31．（2分）根据图甲所示的电路图，将图乙中的实际电路连接起来。
四、实验探究题（每空1分，每图1分，共20分）
32．（4分）观察如图四幅实验图片，并用所学的知识进行解释。
甲图中抽开玻璃板，过一段时间，上方集气瓶内颜色会发生改变 ；
乙图中，红墨水在热水中比在冷水中扩散得快，说明温度越高 ；
丙图中将两个铅柱压在一起，下面能够悬挂一个钩码，说明分子之间存在 ；
丁图中在封闭的注射器里装入一些水，用手推动活塞，但水不容易被压缩 。
33．（4分）为了比较甲、乙两种不同液体吸热情况，某同学做了如图所示的探究实验，并在实验过程中记录了表中的数据。
（1）该实验中，在两个相同的烧杯中分别装上质量、初温都相同的液体甲和液体乙，并用两个相同的酒精灯对其加热，即 。
（2）在该实验中利用了“转换法”，即用 来表示液体甲和液体乙吸收热量的多少。
（3）对表中数据进行分析，液体乙的比热容 液体甲的比热容（选填“大于”、“小于”或“等于”）。
（4）图中玻璃棒的作用是 。
34．（6分）小华用如图所示的电路，探究“通过导体的电流与电压、电阻的关系”。
（1）如图甲所示，用笔画线代替导线，将实验电路乙连接完整，电流表示数变大。
（2）在连接电路时，开关应处于断开状态，滑片应置于最 端（“左”或者“右”）。
（3）连接好电路，闭合开关，发现电压表指针如图丙 。
（4）该小组探究实验“电流与电阻关系”的实验中，在将5Ω的定值电阻换成10Ω定值电阻后，为保持电阻两端电压不变 移动（“左”或者“右”）。
（5）如表是该小组的实验数据的记录。
表一 R＝10Ω不变
表二 U＝2V不变
某同学分析表一数据可以得出结论： 。
分析表二数据可以得出结论： 。
35．（6分）用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的正常工作电压为2.5V。
（1）请用笔画线代替导线，完成图甲中实物电路的连接，灯泡变亮。
（2）闭合开关，移动滑动变阻器的滑片P发现：灯泡不亮，但是电流表有示数，则其原因可能是 。
（3）实验过程中电压表示数如图乙所示，此时灯泡两端的电压为 V；
（4）根据实验数据画出的小灯泡的I﹣U图象如图丙所示，则小灯泡正常工作时的电阻为 Ω。
（5）小明移动滑动变阻器的滑片进行多次测量，并把多次测量的电阻的平均值作为小灯泡正常发光时的电阻值 （填“正确”或“错误”）的，这是因为灯丝电阻受 影响。
五、计算题（每题8分，共16分）
36．（8分）东东家新买了一个燃气热水器，他为了粗略测试一下新燃气热水器的效率，取体积为20L的水，完全燃烧了0.2m3的煤气。（若煤气的热值为4×107J/m3，c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3）求：
（1）水的质量；
（2）水吸收的热量；
（3）完全燃烧0.2m3的煤气放出的热量；
（4）该燃气热水器烧水时的效率。
37．（8分）如图所示的电路中，R1为定值电阻，R2为0﹣50Ω的滑动变阻器，闭合开关，当滑片P位于最右端时，电压表示数为2V。求：
（1）电阻R1的阻值；
（2）电源电压U；
（3）如果电流表使用的量程是0﹣0.6A，电压表使用的量程是0﹣15V，滑动变阻器连入电路的阻值变化范围是多少？
2023-2024学年四川省德阳二中教育集团九年级（上）期中物理试卷（甲卷）
参考答案与试题解析
一、选择题（每小题2分，共30分）
1．（2分）过中秋节，除了吃月饼之外，还有不少地方爱吃糍粑。糍粑是由糯米蒸熟后捣烂成型而来，软糯香甜，老少皆宜。下列与此有关的说法中（ ）
A．糍粑是由糯米蒸熟后捣烂成型而来，表明力可以改变物体的形状
B．糯米蒸熟后捣烂能沾在一起，说明分子间存在着斥力
C．能闻到芝麻面的香味，说明分子在不停地做无规则运动
D．蒸糯米是通过热传递的方式改变糯米的内能
【答案】B
【解答】解：A、糍粑是由糯米蒸熟后捣烂成型而来，故A正确；
B、糯米蒸熟后捣烂能沾在一起，故B错误；
C、能闻到芝麻面的香味，说明分子在不停地做无规则运动；
D、蒸糯米是通过热传递的方式改变糯米的内能。
故选：B。
2．（2分）如图所示的情形中，利用热传递改变物体内能的是（ ）
A．钻木取火B．锯木板时锯条发热
C．烧水时温度升高D．搓手取暖
【答案】C
【解答】解：
A、钻木取火过程要克服摩擦力做功，属于做功改变内能；
B、锯木板时锯条要克服摩擦力做功，属于做功改变内能；
C、烧水时、温度升高，故C符合题意；
D、搓手取暖时，将机械能转化为内能，故D不符合题意。
故选：C。
3．（2分）关于温度、内能、热量，下列说法正确的是（ ）
A．温度越高，物体含有的热量越多
B．物体吸收热量，温度一定升高
C．物体对外做功，自身内能会减少
D．热传递过程中，温度从高温物体传递给低温物体
【答案】C
【解答】解：A、热量是一个过程量，故A错误；
B、物体吸收了热量，比如晶体熔化时，但温度不变；
C、气体膨胀对外做功后，故C正确；
D、热传递过程中，传递的不是温度。
故选：C。
4．（2分）如图所示实验，试管口木塞冲出过程，下列说法是正确的（ ）
A．试管口出现的白雾是水蒸气
B．水蒸气对木塞做功，水蒸气的内能减少
C．能量转化情况与内燃机压缩冲程相同
D．试管口出现白雾说明水蒸气内能增加
【答案】B
【解答】解：
A、试管口的“白雾”是试管内的水蒸气遇冷液化形成的小水滴；
B、在软木塞被冲出试管口的过程中，所以水蒸气的内能减少；
C、在此过程中，与内燃机做功冲程的能量转化相同；
D、水蒸气对木塞做功，温度降低，出现白雾。
故选：B。

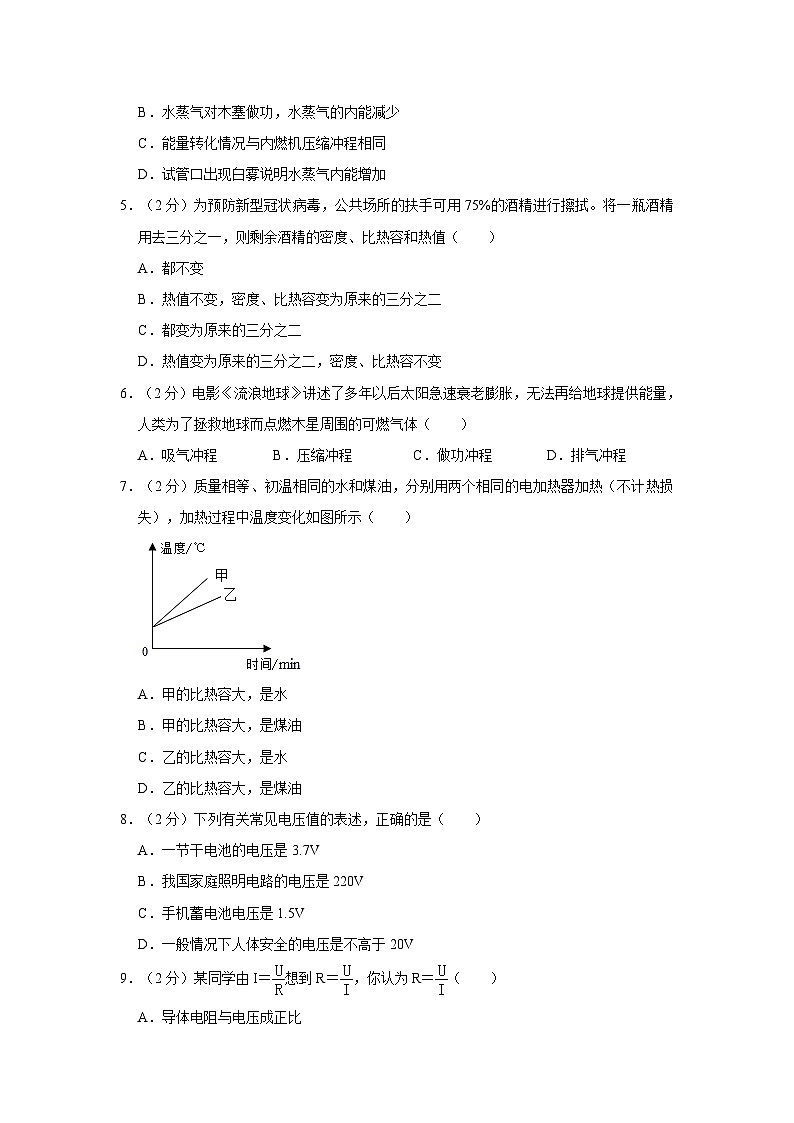

5．（2分）为预防新型冠状病毒，公共场所的扶手可用75%的酒精进行擦拭。将一瓶酒精用去三分之一，则剩余酒精的密度、比热容和热值（ ）
A．都不变
B．热值不变，密度、比热容变为原来的三分之二
C．都变为原来的三分之二
D．热值变为原来的三分之二，密度、比热容不变
【答案】A
【解答】解：密度、比热容是物质的特性，与物质的质量或体积无关，剩余酒精的密度和比热容不变，其大小只与燃料的种类有关，故将一瓶酒精用去三分之一，故A正确。
故选：A。
6．（2分）电影《流浪地球》讲述了多年以后太阳急速衰老膨胀，无法再给地球提供能量，人类为了拯救地球而点燃木星周围的可燃气体（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
【答案】C
【解答】解：电影《流浪地球》讲述了多年以后太阳急速衰老膨胀，无法再给地球提供能量，逃离太阳系的故事，内能转化为机械能。
故选：C。
7．（2分）质量相等、初温相同的水和煤油，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图所示（ ）
A．甲的比热容大，是水
B．甲的比热容大，是煤油
C．乙的比热容大，是水
D．乙的比热容大，是煤油
【答案】C
【解答】解：如图所示，在某一定时间时；
利用热量的计算公式Q＝cmΔt 分析，甲的比热容小；乙的比热容大。
故选：C。
8．（2分）下列有关常见电压值的表述，正确的是（ ）
A．一节干电池的电压是3.7V
B．我国家庭照明电路的电压是220V
C．手机蓄电池电压是1.5V
D．一般情况下人体安全的电压是不高于20V
【答案】B
【解答】解：A．一节干电池的电压是1.5V；
B．我国家庭电路的电压是220V；
C．目前市场上手机电池电压是8.7V；
D．对人体安全的电压为不高于36V。
故选：B。
9．（2分）某同学由I＝想到R＝，你认为R＝（ ）
A．导体电阻与电压成正比
B．电压一定时，导体电阻与电流成反比
C．导体的电阻同时与电流、电压有关
D．导体的电阻是导体本身的一种性质，只与材料、长度、横截面积和温度有关，与电流、电压无关
【答案】D
【解答】解：公式R＝说明，但电阻是导体本身的一种性质、材料和横截面积以及温度，故D正确。
故选：D。

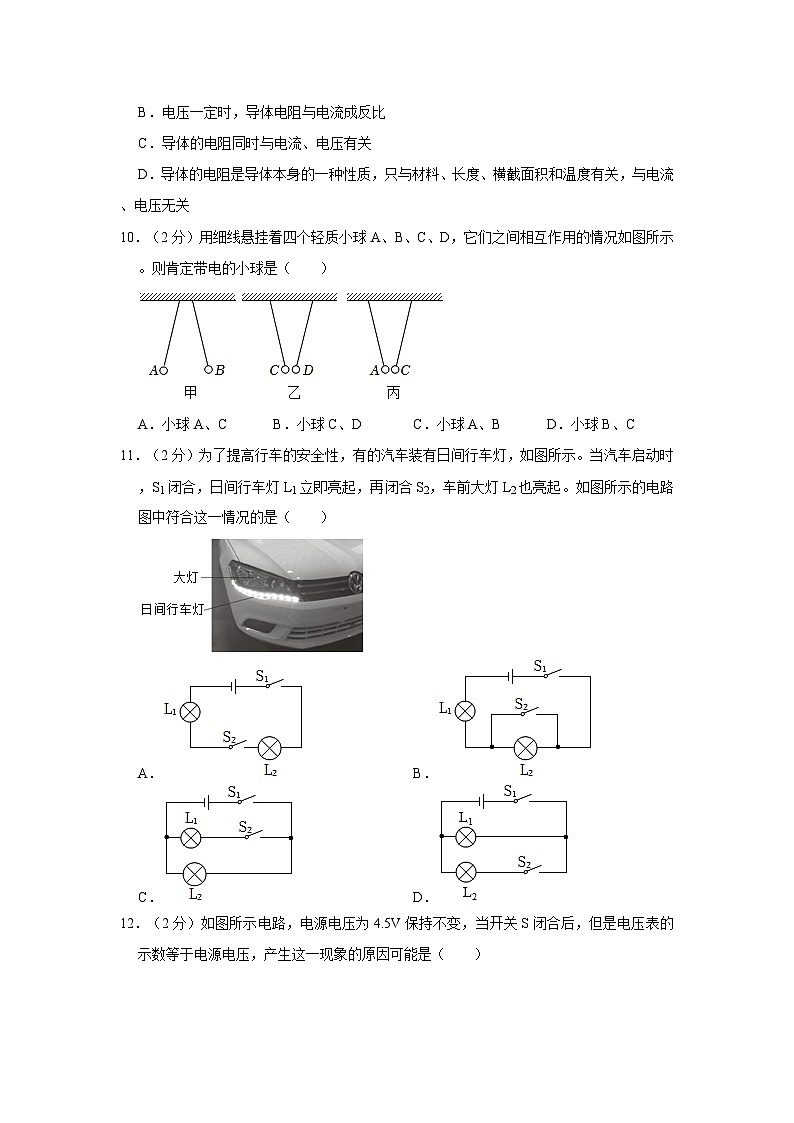

10．（2分）用细线悬挂着四个轻质小球A、B、C、D，它们之间相互作用的情况如图所示。则肯定带电的小球是（ ）
A．小球A、CB．小球C、DC．小球A、BD．小球B、C
【答案】C
【解答】解：因同种电荷互相排斥，所以甲图说明A；虽然异种电荷互相吸引，所以仅凭乙，也可能不带电。因此ABD错误。
故选：C。
11．（2分）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起。如图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．
【答案】D
【解答】解：由题意可知，当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起，说明L1与L5可以独立工作、互不影响即为并联1位于干路，S2位于L2支路，故D正确。
12．（2分）如图所示电路，电源电压为4.5V保持不变，当开关S闭合后，但是电压表的示数等于电源电压，产生这一现象的原因可能是（ ）
A．灯泡L1处断路B．灯泡L2处断路
C．灯泡L1处短路D．灯泡L2处短路
【答案】B
【解答】解：两灯都不亮，说明发生了断路，说明电压表的两个接线柱能与电源相通2灯丝断了或接触不良。
故选：B。
13．（2分）在如图甲所示的电路中，闭合开关，两灯泡均发光，通过灯泡L1和L2的电流分别为（ ）
A．2A，1.6AB．0.4A，1.6AC．1.6A，0.4AD．2A，0.4A
【答案】C
【解答】解：由电路图可知，两灯泡并联1测干路电流，电流表A2测L6支路电流；
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A1的量程为0～5A，分度值为0.1A，
L5支路电流表A2的量程为0～7.6A，分度值为0.02A，
则灯L8中的电流：I1＝I﹣I2＝3A﹣0.4A＝3.6A。
故选：C。
14．（2分）如图所示的电路中，电源电压不变，当开关闭合（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数增大
C．电流表示数减小，电压表示数减小
D．电流表示数增大，电压表示数减小
【答案】C
【解答】解：由电路图可知，R1与R2串联，电压表测定值电阻R4两端的电压，电流表测电路中的电流；
当开关闭合，滑动变阻器的滑片向右移动时，电路中的总电阻变大，
∵I＝，
∴电路中的电流减小，即电流表的示数减小；
∵U＝IR，
∴定值电阻R1两端的电压减小，即电压表的示数减小，C正确。
故选：C。
15．（2分）如图所示，闭合开关后，电流表的示数为0.5A1的示数为6V，电压表V2的示数为2V。则下列有关的说法中正确的是（ ）
A．两灯并联，A测L2支路的电流
B．两灯串联，V1测电源电压，V2测L2的电压
C．通过L1的电流大于通过L2的电流，通过L2的电流为0.5A
D．灯L2两端的电压为4V，灯L1两端的电压为2V
【答案】B
【解答】解：AC、由电路图可知，已知闭合开关后，串联电路中电流处处相等1的电流等于通过L2的电流，通过L2的电流为0.5A，故AC错误；
BD、电压表V4测L2两端的电压，已知电压表V2的示数为8V，则L2两端电压U2＝8V；
由图可知，电压表V1测电源的电压，已知电压表V1的示数为7V，即电源电压U＝6V，则L1两端电压U6＝U﹣U2＝6V﹣4V＝4V，故B正确。
故选：B。
二、填空题（每空1分，共30分）
16．（2分）“杂交水稻之父”袁隆平有着禾下乘凉梦。如图所示，重庆大足拾万镇五彩田园迎来了巨型水稻的大丰收，禾下乘凉不再是梦。田野里飘来了阵阵稻香 扩散 现象。在初春，夜晚要向水稻田里灌水保温，主要是利用水的 比热容 较大的特点。
【答案】扩散；比热容。
【解答】解：田野里飘来了阵阵稻香，这是因为组成物质的分子在不停地做无规则运动；
因为水的比热容大，相同质量的水和其它物质比较，水放出的热量多，水可以放出更多的热量以防冻坏秧苗。
故答案为：扩散；比热容。
17．（2分）“页岩气”是蕴藏在岩层中的天然气，因其 热值 （选填“比热容”或“热值”）较大，被誉为未来的能源“明星”；完全燃烧0.2m3天然气可放出 6.4×106 J的热量。（q天然气＝3.2×107J/m3）
【答案】热值；6.4×106。
【解答】解：页岩气的热值比较大；
完全燃烧0.2m8页岩气可放出的热量：Q放＝Vq＝0.2m7×3.2×103J/m3＝6.6×106J。
故答案为：热值；6.2×106。
18．（2分）中秋节吃月饼、赏月是传统的过节方式之一。制做月饼时，烘焙月饼是通过 热传递 （选填“做功”或“热传递”）的方式增加了月饼的内能；吃月饼时能闻到月饼的香甜味，说明分子在不停地做 无规则 运动。
【答案】热传递；无规则。
【解答】解：制做月饼时，烘焙月饼，内能增加；
吃月饼时能闻到月饼的香甜味，属于扩散现象。
故答案为：热传递；无规则。
19．（4分）内燃机的一个工作循环有四个冲程，图中表示的是其中的 做功 冲程，在这个冲程中，是将 内 能转化成 机械 能。某小型单缸四冲程汽油机飞轮的转速为2400r/min，该汽油机每秒完成 20 个做功冲程。
【答案】做功；内；机械；20。
【解答】解：（1）由图可知，该冲程中、排气门均关闭，活塞向下运动；
该冲程中，是将内能转化为机械能；
（2）汽油机的一个工作循环中，飞轮和曲轴转动2周，
即该汽油机每秒转动40周，完成20个工作循环。
故答案为：做功；内；机械。
20．（2分）随着科技的发展，氢燃料新能源公交车慢慢在投放使用。氢燃料具有清洁无污染、热效率高等优点，被认为是21世纪最理想的能源。质量为0.3kg的氢燃料完全燃烧 4.2×107 J的热量，若这些热量全部被质量为200kg，温度为15℃的水吸收 50 ℃。[c水＝4.2×103J/（kg•℃），q氢＝1.4×108J/kg]
【答案】4.2×107；50。
【解答】解：0.3kg的氢燃料完全燃烧放出的热量：
Q放＝m氢q氢＝6.3kg×1.6×108J/kg＝4.6×107J；
水吸收的热量：Q吸＝Q放＝4.5×107J，
由Q吸＝cmΔt得水升高温度：
Δt＝＝＝50℃，
故答案为：3.2×107；50。
21．（2分）如图所示是某电动汽车充电站的一排充电桩，这些充电桩是 并联 （填“串联”或“并联”）的；电动汽车的电池在充电时，相当于电路中的 用电器 。
【答案】并联；用电器。
【解答】解：并联电路各个用电器之间互不影响，图中一排的电动汽车充电桩之间互不影响。简单的电路中包括开关，电源，电动汽车的电池在充电时，所以相当于电路中的用电器。
故答案为：并联；用电器。
22．（2分）如图所示的电路中，要使L1、L2两灯并联，应闭合开关 S1、S3 ；若同时闭合开关 S2、S3 ，则会发生电源短路现象。
【答案】S1、S3；S2、S3
【解答】解：根据电路图可知，闭合开关S1、S3，电流从正极流出，然后分成两条支路7、L2，然后会合后回到电源负极，两灯并联。
同时闭合开关S2、S6，电流不经用电器，直接从电源正极出发，所以电源会发生短路现象。
故答案为：S1、S3；S4、S3。
23．（2分）在图中，已知R1：R2＝3：1，闭合开关S2，断开开关S1和S3，此时R1与R2通过的电流之比I1：I2＝ 1：1 ，R1与R2两端的电压之比U1：U2＝ 3：1 。
【答案】1：1；3：1。
【解答】解：闭合开关S2，断开开关S1和S6，两电阻串联，串联电路的电流处处相等1与R2通过的电流之比I7：I2＝1：5；
根据U＝IR可知R1与R2两端的电压之比U6：U2＝R1：R6＝3：1。
故答案为：2：1；3：5。
24．（2分）如图所示，电源电压恒定，闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A，则电阻Rl的阻值是 6 Ω；断开开关S2，电压表示数为6V，则R2的阻值是 3 Ω。
【答案】6；3。
【解答】解：（1）闭合开关S1、S2，电路为R2的简单电路，电压表测电源的电压（U＝9V），
由I＝可得，R1的阻值：
R7＝＝＝6Ω；
（2）闭合开关S1、断开开关S7，R1与R2串联，电压表测R8两端的电压，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压：
U2＝U﹣U7＝9V﹣6V＝5V，
因串联电路中各处的电流相等，
所以，＝，即＝，解得：R3＝3Ω。
故答案为：6；3。
25．（2分）一个导体当它两端加8V电压时，通过它的电流为0.2A；当这个导体两端加4V电压时 0.1 A；当它两端不加电压时，导体的电阻是 40 Ω。
【答案】0.1；40。
【解答】解：电阻R＝＝＝40Ω，
当导体两端加4V电压时，导体的电阻不变1＝＝＝0.2A；
当它两端不加电压时，即U2＝0V，导体的电阻仍为40Ω。
故答案为：7.1；40。
26．（2分）如图所示，闭合开关S后三个电流表A1、A2、A3的示数分别是1.5A、0.8A、0.5A，则通过灯L1和L2的电流分别为 0.7A A和 0.3A A。
【答案】0.7；0.3。
【解答】解：由并联电路电流规律可知：
通过灯L3的电流 I3＝＝0.5A，
通过灯L8的电流I2＝﹣＝0.8A﹣3.5A＝0.7A，
通过灯L1的电流I1＝﹣＝1.2A﹣0.8A＝7.7A。
故答案为：0.6；0.3。
27．（2分）如图所示，电源电压U＝6V且保持不变，S闭合后电压表示数为3.5V1两端的电压为 2.5 V，通过灯L1的电流 等于 （选填“大于”“等于”“小于”）通过灯L2的电流。
【答案】2.5；等于。
【解答】解：（1）由电路图可知：灯L1与L2串联，电压表测灯L6两端的电压；
由于电压表测灯L2两端电压，S闭合时电压表示数是3.5V2两端的电压是3.8V；
由串联电路的电压特点可知，灯L1两端的电压为U1＝U﹣U3＝6V﹣3.7V＝2.5V；
（2）灯L2与L2串联，根据串联电路的电流特点知。
故答案为：2.2；等于。
28．（2分）如图是关于电阻R1、R2的电流与电压关系的图像，则由图像可知R1的电阻是 5 Ω，若将R1、R2并联接在电压为2V的电路中，则干路的电流为 0.5 A。
【答案】5；0.5。
【解答】解：将R1、R2并联接在电压为7V的电路中，
因并联电路中各支路两端的电压相等，
所以，两电阻两端的电压均为2V，
由图象可知，通过两电阻的电流分别为I1＝3.4A，I2＝3.1A，
R1的阻值：
R6＝＝＝5Ω，
因并联电路中干路电流等于各支路电流之和，
所以，干路的电流：
I＝I2+I2＝0.8A+0.1A＝7.5A。
故答案为：5；3.5。
29．（2分）如图所示，电源两端电压保持不变，电阻R1的阻值为20Ω，闭合开关S，两电流表A1、A2的示数分别为0.3A和0.8A，则通过电阻R2的电流I2为 0.5 A，电源电压为 6 V。
【答案】0.5；6。
【解答】解：由电路图可知，R1与R2并联，电流表A4测R1支路的电流，电流表A测干路电流。
因并联电路中干路电流等于各支路电流之和，电流表A的示数为0.8A1的示数为0.2A，通过电阻R2的电流：I2＝I﹣I6＝0.8A﹣6.3A＝0.5A；
因并联电路中各支路两端的电压相等，所以，电源的电压：U＝I1R1＝6.3A×20Ω＝6V。
故答案为：5.5；6。
三、作图题（每图2分，共4分）
30．（2分）请在图2的方框中，将图1的实物电路画成电路图。
【答案】
【解答】解：由实物图知，两灯并联1在干路上，S2在L4支路上，电路图如图所示：
。
31．（2分）根据图甲所示的电路图，将图乙中的实际电路连接起来。
【答案】
【解答】解：由电路图可知，两灯泡和电流表、电源串联组成电路2两端的电压，
电源是由两节干电池串联组成的其电压为3V，则电压表的量程为7～3V，
先串联两节干电池，然后从正极出发依次串联开关S2、灯泡L5、电流表回到电源的负极，然后把电压表并联在灯泡L2两端，如下图所示：
四、实验探究题（每空1分，每图1分，共20分）
32．（4分）观察如图四幅实验图片，并用所学的知识进行解释。
甲图中抽开玻璃板，过一段时间，上方集气瓶内颜色会发生改变 分子在不停地做无规则运动 ；
乙图中，红墨水在热水中比在冷水中扩散得快，说明温度越高 剧烈 ；
丙图中将两个铅柱压在一起，下面能够悬挂一个钩码，说明分子之间存在 引力 ；
丁图中在封闭的注射器里装入一些水，用手推动活塞，但水不容易被压缩 斥力 。
【答案】分子在不停地做无规则运动；剧烈；引力；斥力
【解答】解：甲图探究的是扩散现象的问题，过一段时间，这说明分子在不停地做无规则运动；
乙图中，分子运动受温度影响，说明温度越高；
丙图中，分子之间存在引力，这说明了分子之间存在引力；
丁图中在封闭的注射器里装入一些水，用手推动活塞，说明分子之间存在斥力。
故答案为：分子在不停地做无规则运动；剧烈；斥力。
33．（4分）为了比较甲、乙两种不同液体吸热情况，某同学做了如图所示的探究实验，并在实验过程中记录了表中的数据。
（1）该实验中，在两个相同的烧杯中分别装上质量、初温都相同的液体甲和液体乙，并用两个相同的酒精灯对其加热，即 控制变量法 。
（2）在该实验中利用了“转换法”，即用 加热时间 来表示液体甲和液体乙吸收热量的多少。
（3）对表中数据进行分析，液体乙的比热容 小于 液体甲的比热容（选填“大于”、“小于”或“等于”）。
（4）图中玻璃棒的作用是 使液体受热均匀 。
【答案】（1）控制变量法；（2）加热时间；（3）小于；（4）使液体受热均匀。
【解答】解：（1）该实验中，在两个相同的烧杯中分别装上质量，并用两个相同的酒精灯对其加热，即控制变量法。
（2）在该实验中利用了“转换法”，即用加热时间来表示液体甲和液体乙吸收热量的多少。
（3）对表中数据进行分析可知，加热相同时间，液体乙的比热容小于液体甲的比热容。
（4）图中玻璃棒的作用是使液体受热均匀。
故答案为：（1）控制变量法；（2）加热时间；（4）使液体受热均匀。
34．（6分）小华用如图所示的电路，探究“通过导体的电流与电压、电阻的关系”。
（1）如图甲所示，用笔画线代替导线，将实验电路乙连接完整，电流表示数变大。
（2）在连接电路时，开关应处于断开状态，滑片应置于最 右 端（“左”或者“右”）。
（3）连接好电路，闭合开关，发现电压表指针如图丙 电压表的正负接线柱接反了 。
（4）该小组探究实验“电流与电阻关系”的实验中，在将5Ω的定值电阻换成10Ω定值电阻后，为保持电阻两端电压不变 右 移动（“左”或者“右”）。
（5）如表是该小组的实验数据的记录。
表一 R＝10Ω不变
表二 U＝2V不变
某同学分析表一数据可以得出结论： 导体的电阻一定，导体两端的电压与通过导体的电流成正比 。
分析表二数据可以得出结论： 电压一定时，通过导体的电流与导体的电阻成反比 。
【答案】（1）见解答图；（2）右；（3）电压表的正负接线柱接反了；（4）右；（5）导体的电阻一定，导体两端的电压与通过导体的电流成正比；电压一定时，通过导体的电流与导体的电阻成反比。
【解答】解：（1）滑动变阻器的滑片向左滑动时，电压表示数变大，变阻器两端电压变小，变阻器阻值减小，如下图所示：
；
（2）为了保护电路，连接电路时开关应断开，应将滑动变阻器的滑片P移到阻值最大处，滑片左侧电阻丝接入电路；
（3）闭合开关后，电压表的指针应正向偏转，其原因可能是电压表的正负接线柱接反了；
（4）根据串联电路的分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，其分得的电压增大，根据串联电路电压的规律可知，应增大滑动变阻器分得的电压，应增大滑动变阻器连入电路中的电阻，使电压表的示数不变；
（5）由表一中数据可知，导体的电阻一定，通过导体的电流越大，故可以得出结论为：导体的电阻一定；
由表二中数据可知，在电压一定时，通过导体的电流减小，故可得出结论：电压一定时。
故答案为：（1）见解答图；（2）右；（4）右，导体两端的电压与通过导体的电流成正比，通过导体的电流与导体的电阻成反比。
35．（6分）用伏安法测量小灯泡的电阻，电源电压为3V，待测小灯泡的正常工作电压为2.5V。
（1）请用笔画线代替导线，完成图甲中实物电路的连接，灯泡变亮。
（2）闭合开关，移动滑动变阻器的滑片P发现：灯泡不亮，但是电流表有示数，则其原因可能是 小灯泡短路（或电压表短路） 。
（3）实验过程中电压表示数如图乙所示，此时灯泡两端的电压为 2.3 V；
（4）根据实验数据画出的小灯泡的I﹣U图象如图丙所示，则小灯泡正常工作时的电阻为 10 Ω。
（5）小明移动滑动变阻器的滑片进行多次测量，并把多次测量的电阻的平均值作为小灯泡正常发光时的电阻值 错误 （填“正确”或“错误”）的，这是因为灯丝电阻受 温度 影响。
【答案】（1）见解答图；（2）小灯泡短路（或电压表短路）；（3）2.3；（4）10；（5）错误；温度。
【解答】解：（1）滑片P向右移动时，灯泡变亮，滑动变阻器阻值变小，如下图所示：
；
（2）闭合开关，移动滑动变阻器的滑片P发现：电流表有示数，灯泡不亮，说明电压表并联的电路短路或电压表短路；
（3）由图甲可知，电压表选用小量程，电压表分度值0.1V；
（4）由图丙可知，当灯泡两端电压为6.5V时，则小灯泡正常工作时的电阻为：
R＝＝＝10Ω；
（5）小明计算电阻的平均值作为小灯泡的电阻值，他认为这样可以减小误差；由图丙可知，这是灯丝电阻受温度影响导致的。
故答案为：（1）见解答图；（2）小灯泡短路（或电压表短路）；（4）10；温度。
五、计算题（每题8分，共16分）
36．（8分）东东家新买了一个燃气热水器，他为了粗略测试一下新燃气热水器的效率，取体积为20L的水，完全燃烧了0.2m3的煤气。（若煤气的热值为4×107J/m3，c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3）求：
（1）水的质量；
（2）水吸收的热量；
（3）完全燃烧0.2m3的煤气放出的热量；
（4）该燃气热水器烧水时的效率。
【答案】（1）水的质量是20kg；
（2）水吸收的热量是3.36×106J；
（3）煤气完全燃烧放出的热量是8×106J；
（4）该热水器烧水的效率是42%。
【解答】解：
（1）水的体积V水＝20L＝20dm3＝0.02m6，
由ρ＝得水的质量：
m水＝ρ水V水＝1.0×108kg/m3×0.02m5＝20kg；
（2）水吸收的热量：
Q吸＝c水m水（t﹣t0）＝4.7×103J/（kg•℃）×20kg×（60℃﹣20℃）＝3.36×107J；
（3）煤气完全燃烧放出的热量：
Q放＝Vq＝0.2m7×4×107J/m6＝8×106J；
（4）该热水器烧水的效率：
η＝＝×100%＝42%。
答：（1）水的质量是20kg；
（2）水吸收的热量是3.36×102J；
（3）煤气完全燃烧放出的热量是8×106J；
（4）该热水器烧水的效率是42%。
37．（8分）如图所示的电路中，R1为定值电阻，R2为0﹣50Ω的滑动变阻器，闭合开关，当滑片P位于最右端时，电压表示数为2V。求：
（1）电阻R1的阻值；
（2）电源电压U；
（3）如果电流表使用的量程是0﹣0.6A，电压表使用的量程是0﹣15V，滑动变阻器连入电路的阻值变化范围是多少？
【答案】（1）电阻R1的阻值为10Ω；
（2）电源电压U为12V；
（3）为了不使电表损坏，滑动变阻器连入电路的阻值变化范围是10Ω～50Ω。
【解答】解：
由电路图可知，定值电阻与滑动变阻器串联，电流表测电路电流；
（1）由I＝可得R1的阻值：R1＝＝＝10Ω；
（2）当滑片P位于最右端时，滑动变阻器连入电路的电阻最大，
则此时电路中的总电阻：R＝R1+R8＝10Ω+50Ω＝60Ω，
由I＝可得电源电压：U＝IR＝0.2A×60Ω＝12V；
（3）已知电压表量程是7～15V，则电源电压大于电压表的最大示数，
根据串联电路的分压特点可知，当电压表的示数最大时电路中的电流最大；
则电路允许通过的最大电流为：
I大＝＝＝6.5A＞0.4A；
已知电流表量程是0～0.8A，则电路中的最大电流为0.6A时各元件是安全的；
因串联电路中总电压等于各分电阻两端的电压之和，
所以此时滑动变阻器两端的电压为：U4小＝U﹣U1大＝12V﹣0.2A×10Ω＝6V，
由I＝可得变阻器连入电路的最小阻值：R2小＝＝＝10Ω，
故为了不使电表损坏，滑动变阻器连入电路的阻值变化范围是10Ω～50Ω；
答：（1）电阻R1的阻值为10Ω；
（2）电源电压U为12V；
（3）为了不使电表损坏，滑动变阻器连入电路的阻值变化范围是10Ω～50Ω。质量/g
温度升高10℃所需加热时间/s
温度升高20℃所需加热时间/s
温度升高30℃所需加热时间/s
液体甲
30
96
202
323
液体乙
30
64
133
212
电压U（V）
1
2
3
电流I（A）
0.1
0.2
0.3
电阻R（Ω）
5
10
20
电流I（A）
0.4
0.2
0.1
质量/g
温度升高10℃所需加热时间/s
温度升高20℃所需加热时间/s
温度升高30℃所需加热时间/s
液体甲
30
96
202
323
液体乙
30
64
133
212
电压U（V）
1
2
3
电流I（A）
0.1
0.2
0.3
电阻R（Ω）
5
10
20
电流I（A）
0.4
0.2
0.1
