广东省江门市新会华侨中学2023-2024学年九年级上学期期中考试物理试卷

这是一份广东省江门市新会华侨中学2023-2024学年九年级上学期期中考试物理试卷，共27页。试卷主要包含了单选题，填空题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。

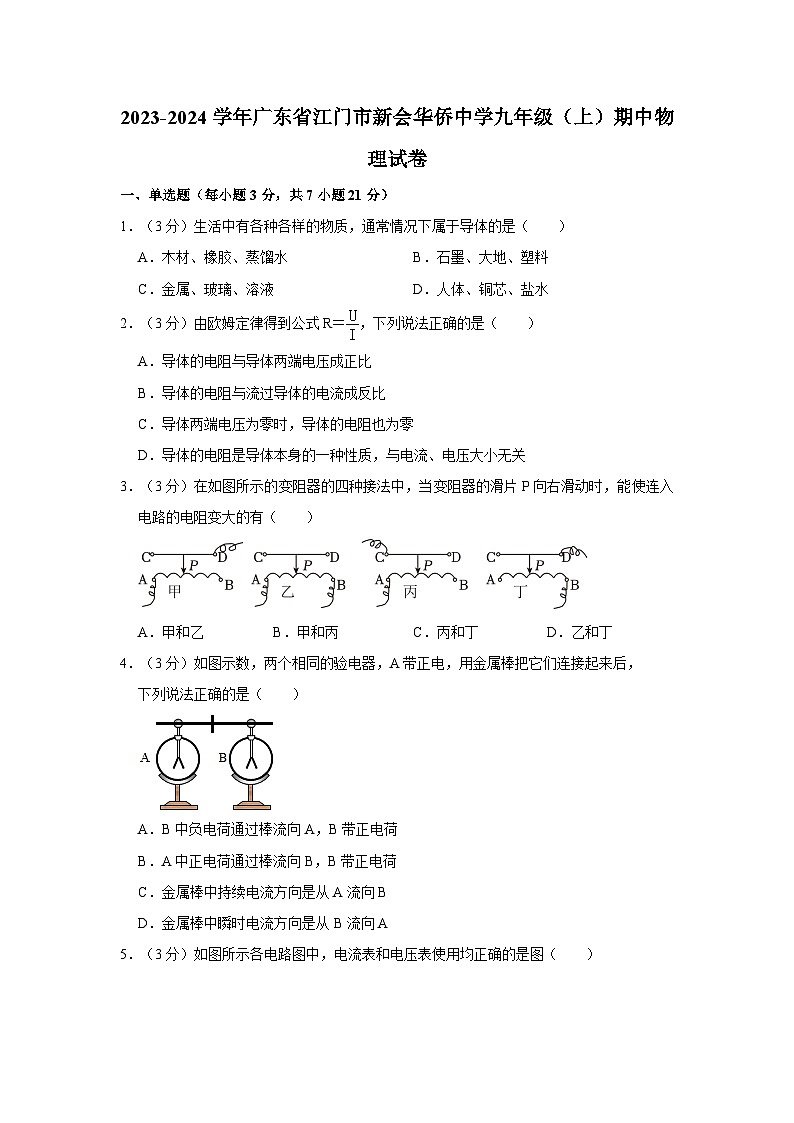

1．（3分）生活中有各种各样的物质，通常情况下属于导体的是（ ）
A．木材、橡胶、蒸馏水B．石墨、大地、塑料
C．金属、玻璃、溶液D．人体、铜芯、盐水
2．（3分）由欧姆定律得到公式R＝，下列说法正确的是（ ）
A．导体的电阻与导体两端电压成正比
B．导体的电阻与流过导体的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．导体的电阻是导体本身的一种性质，与电流、电压大小无关
3．（3分）在如图所示的变阻器的四种接法中，当变阻器的滑片P向右滑动时，能使连入电路的电阻变大的有（ ）
A．甲和乙B．甲和丙C．丙和丁D．乙和丁
4．（3分）如图示数，两个相同的验电器，A带正电，用金属棒把它们连接起来后，
下列说法正确的是（ ）
A．B中负电荷通过棒流向A，B带正电荷
B．A中正电荷通过棒流向B，B带正电荷
C．金属棒中持续电流方向是从A流向B
D．金属棒中瞬时电流方向是从B流向A

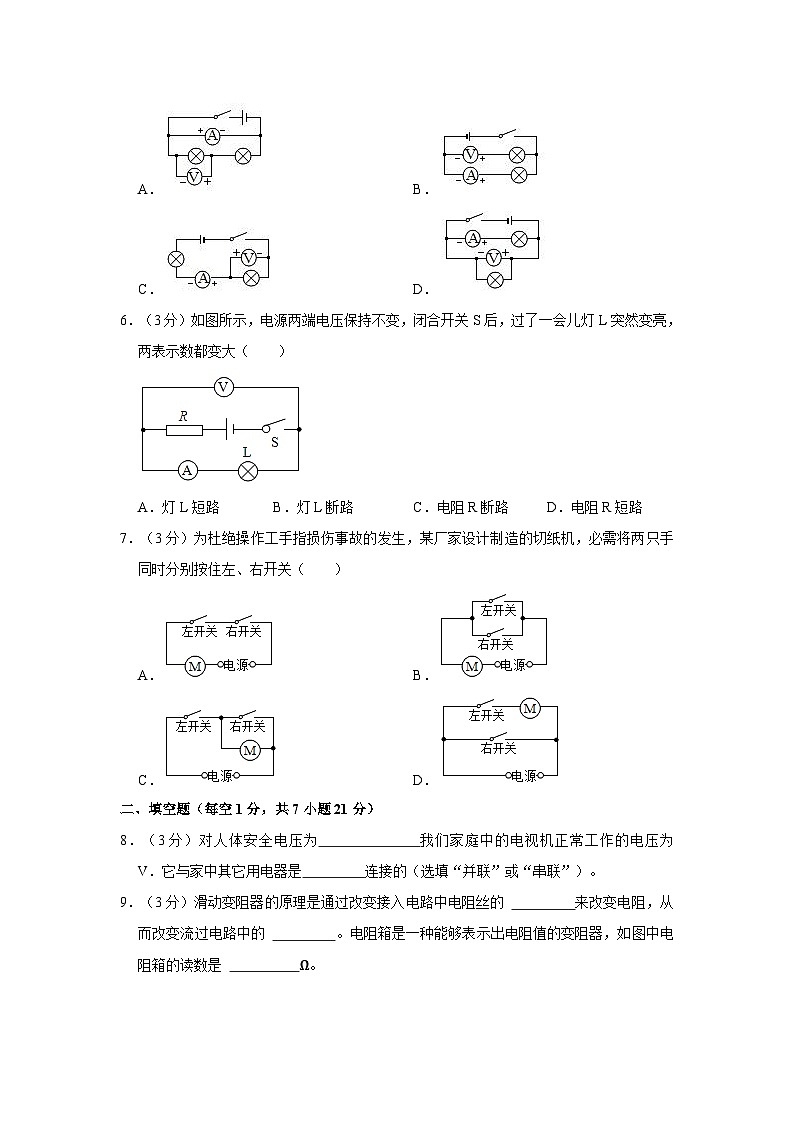

5．（3分）如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A．B．
C．D．
6．（3分）如图所示，电源两端电压保持不变，闭合开关S后，过了一会儿灯L突然变亮，两表示数都变大（ ）
A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路
7．（3分）为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关（ ）
A．B．
C．D．
二、填空题（每空1分，共7小题21分）
8．（3分）对人体安全电压为 我们家庭中的电视机正常工作的电压为 V．它与家中其它用电器是 连接的（选填“并联”或“串联”）。

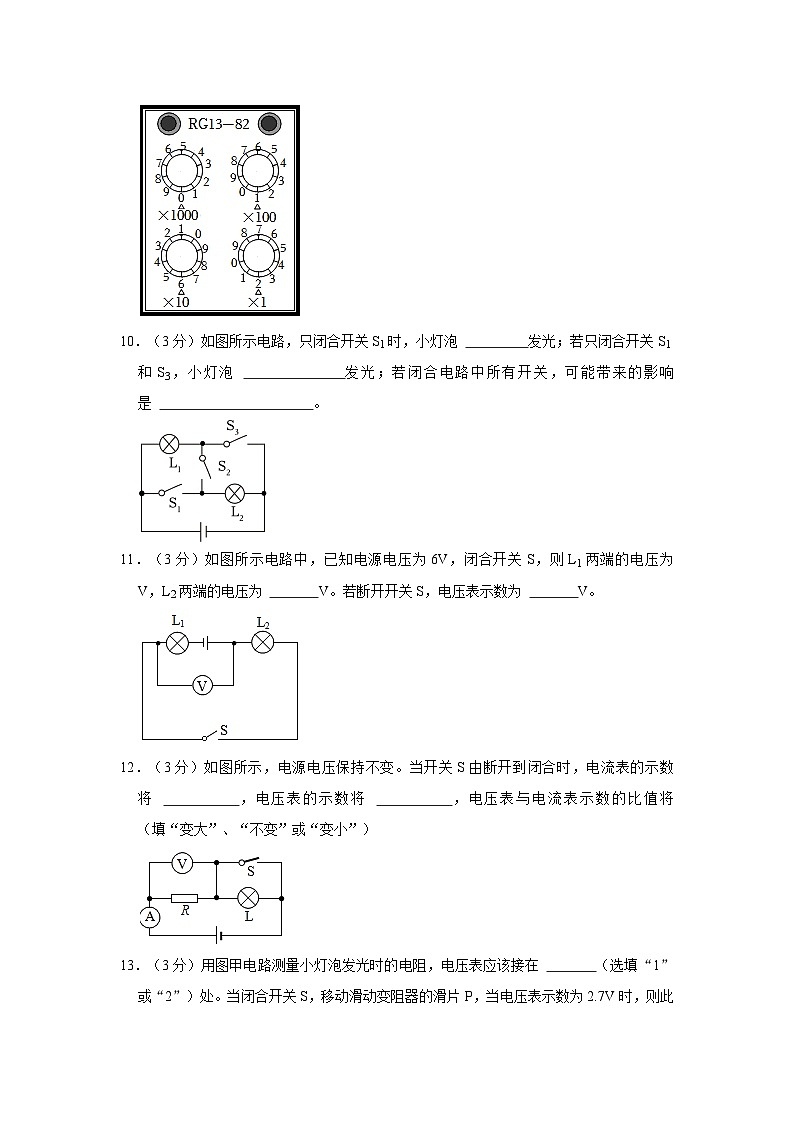

9．（3分）滑动变阻器的原理是通过改变接入电路中电阻丝的 来改变电阻，从而改变流过电路中的 。电阻箱是一种能够表示出电阻值的变阻器，如图中电阻箱的读数是 Ω。
10．（3分）如图所示电路，只闭合开关S1时，小灯泡 发光；若只闭合开关S1和S3，小灯泡 发光；若闭合电路中所有开关，可能带来的影响是 。
11．（3分）如图所示电路中，已知电源电压为6V，闭合开关S，则L1两端的电压为 V，L2两端的电压为 V。若断开开关S，电压表示数为 V。
12．（3分）如图所示，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将 ，电压表的示数将 ，电压表与电流表示数的比值将 （填“变大”、“不变”或“变小”）
13．（3分）用图甲电路测量小灯泡发光时的电阻，电压表应该接在 （选填“1”或“2”）处。当闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.7V时，则此时通过灯泡的电流是 A，灯泡的电阻是 Ω。
14．（3分）如图是电阻A、B的I﹣U图像。由图可知：B电阻的阻值是 Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3A时 V；将电阻A、B并联后接入某电路，当通过B的电流为0.2A时 V。
三、作图题（15、16小题每题2分，17、18小题每题3分，共10分）
15．（2分）根据图甲所示实物连接图，在虚线框内画出相应的电路图。
16．（2分）小明家有一个台灯可以调节亮度，图甲为台灯的电位器示意图，等小明逆时针旋转旋钮（滑片）时，请你帮小明把该电位器连入乙图。
17．（3分）如图电路，电源是3节干电池串联，请用笔画线代替导线将如图所示的实物电路连接完整。要求：电压表测小灯泡两端的电压，小灯泡不会被烧坏。连完实物图后请在方框中画出它的对应电路图。
18．（3分）请你用笔画线代替导线，将图中的各元件连接成电路，要求：
（1）两灯泡并联；
（2）电流表测流过L2的电流（电流约为0.5A）；
（3）开关S2控制整个电路，S1只控制L1。
四、实验题（连线2分，每空1分共5小题19分）
19．（6分）在“用伏安法测小灯泡的电阻”实验中，待测小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲实物图未连接部分补充完整。（要求连线不得交叉）
（2）连接电路时，开关断开，并将滑动变阻器的滑片置于阻值 处。
（3）开关闭合后，发现小灯泡不亮，电压表示数接近电源电压，则原因可能是 。
（4）排除故障后，闭合开关，当滑动变阻器的滑片移到某一位置时，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 （选填“左”或“右”）移动。
（5）根据实验数据绘制的I﹣U图像如图丙所示，分析图像可知，小灯泡正常发光时的电阻为 Ω。
20．（6分）某中学物理兴趣小组利用下面原理图探究“电流跟电压的关系”的实验。实验过程如下，请你帮他们解决下列问题：
（1）连接电路时，开关必须 ，滑动变阻器置于最 端（选填“左”或“右”）；
（2）开始进行实验，闭合开关后，发现无论怎样移动滑动变阻器的滑片，但电压表接近电源电压，则电路中出现的故障可能为 ：
A.滑动变阻器开路
B.定值电阻开路
C.定值电阻短路
D.电流表处开路
（3）排除故障后，闭合开关，调节滑动变阻器 ，从而得出多组实验数据，最终他得出的实验结论是 ；
（4）有同学认为将实验中的电阻换成小灯泡也可以进行这个实验，你认为可行吗？理由是什么？ 。
21．（10分）同学们在做“探究电流与电阻的关系”实验时，准备以下器材：电源（电压为6V且保持不变）、电流表（0～0.6A）（0～3V）、滑动变阻器A（20Ω，1A）、滑动变阻器B（50Ω，1A）（5Ω、10Ω、15Ω、20Ω）、开关、导线若干。根据如图所示的实物电路图连接进行实验。
（1）图甲是未完成连接的实验电路。请你用笔画线代替导线，完成实验电路的连接。要求：滑动变阻器的滑片向左移动时，电流表示数减小；
（2）排除故障后，将不同阻值的电阻分别接入电路，移动滑动变阻器的滑片，在第一次实验时，电流表的指针位置如图乙所示 A；
（3）实验中把5Ω换成10Ω的电阻接入电路时，闭合开关后应向 （选填“c”或“d”）调节滑片，直至电压表示数为 V，根据实验数据可得出结论： ；
（4）为了完成此实验，应选择合适规格的滑动变阻器是 。
A.20Ω，1A
B.50Ω，1A
22．（5分）探究小组自制了一个伏打电池，但不知道电池正负极，同学们设计了如图所示的电路进行判断。
（1）方案一：将电流表 联接入电路中，闭合开关后，若电流表的指针 （选填“正”或“反”）向偏转，则说明与电流表的正接线柱连接的是伏打电池的 极。
（2）方案二：将电压表 联在伏打电池两端，按方案一的步骤判断。
（3）方案三：将发光二极管串联接入电路，若发光二极管能发光，则与发光二极管的正极相连的是伏打电池的 极。
23．（6分）用伏安法测电阻，实验电路图如图1，电源电压保持不变。
（1）该实验的原理是 ；
（2）闭合开关S前，滑动变阻器滑片P应置于 端（选填“A”或“B”）；
（3）小明用完好的器材按如图所示实验电路图连接电路，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度 ，② ；
（4）小华按图所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数、电流表示数如图2所示x的电流为 A，被测电阻Rx＝ Ω。
五、计算题（22题6分，27题7分，共13分）
24．（6分）现有两个电阻R1＝40Ω、R2＝60Ω，若把这两个电阻并联后接入电路中（电源电压不变），如图所示，电流表的示数I为0.9A，求：
（1）电源电压；
（2）干路中的电流。
25．（7分）如图所示，闭合开关，当滑片P移动到最左端A处时，电流表示数为0.6A：当滑片P移动到最右端B处时，电压表示数为2V．电源电压保持恒定
（1）电源的电压；
（2）R的阻值；
（3）滑动变阻器的最大阻值。
六、综合题（每空1分，共1小题16分）
26．（2分）如图所示是探究影响导体电阻大小因素的实验电路，下表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。问：
（1）实验中，通过观察 可以判断导体的电阻大小。
（2）为探究电阻的大小与长度的关系，可选择序号为 的两种导体进行实验。
（3）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大 有关。
（4）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻将 （选填“变大”“变小”或“不变”）。
（5）电阻是导体本身的一种性质，其大小由导体自身的因素决定，与导体两端的电压和通过导体的电流 （选填“有关”或“无关”）。
2023-2024学年广东省江门市新会华侨中学九年级（上）期中物理试卷
参考答案与试题解析
一、单选题（每小题3分，共7小题21分）
1．（3分）生活中有各种各样的物质，通常情况下属于导体的是（ ）
A．木材、橡胶、蒸馏水B．石墨、大地、塑料
C．金属、玻璃、溶液D．人体、铜芯、盐水
【答案】D
【解答】解：A、木材、蒸馏水属于绝缘体；
B、石墨，塑料属于绝缘体；
C、金属，玻璃属于绝缘体；
D、人体、盐水均属于导体。
故选：D。
2．（3分）由欧姆定律得到公式R＝，下列说法正确的是（ ）
A．导体的电阻与导体两端电压成正比
B．导体的电阻与流过导体的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．导体的电阻是导体本身的一种性质，与电流、电压大小无关
【答案】D
【解答】解：阻值是导体本身所具有的性质，与通过它的电流，故A、B，D正确。
故选：D。
3．（3分）在如图所示的变阻器的四种接法中，当变阻器的滑片P向右滑动时，能使连入电路的电阻变大的有（ ）
A．甲和乙B．甲和丙C．丙和丁D．乙和丁
【答案】B
【解答】解：由图甲可知，滑片向右移动时，滑动变阻器连入电路的电阻变大；
由图乙所示可知，滑动变阻器同时接下面两个接线柱，移动滑片；
由图丙所示可知，向右移动滑片，滑动变阻器接入电路的阻值变大；
由图丁所示可知，向右移动滑片时，接入电路的滑动变阻器阻值变小；
由以上分析可知，向右移动滑片；
故选：B。
4．（3分）如图示数，两个相同的验电器，A带正电，用金属棒把它们连接起来后，
下列说法正确的是（ ）
A．B中负电荷通过棒流向A，B带正电荷
B．A中正电荷通过棒流向B，B带正电荷
C．金属棒中持续电流方向是从A流向B
D．金属棒中瞬时电流方向是从B流向A
【答案】A
【解答】解：A带正电，B不带电、B连接起来后，B的电子传递给A；
AB中负电荷移动方向是从B到A，因为规定正电荷定向移动方向是电流方向，故A正确。
故选：A。
5．（3分）如图所示各电路图中，电流表和电压表使用均正确的是图（ ）
A．B．
C．D．
【答案】D
【解答】解：A、因为电流表并联在了电源两端，故A选项错误；
B、电压表与灯泡串联了；
C、电流是从电流表的负接线柱流入，故C选项错误；
D、电压表和电流表的都符合接线原则。
故选：D。
6．（3分）如图所示，电源两端电压保持不变，闭合开关S后，过了一会儿灯L突然变亮，两表示数都变大（ ）
A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路
【答案】D
【解答】解：A、如果灯L发生了短路。不符合题意；
B、如果灯L发生了断路。不符合题意；
C、如果电阻R断路。不符合题意；
D、如果电阻R短路，示数变大，电路电流增大。符合题意。
故选：D。
7．（3分）为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关（ ）
A．B．
C．D．
【答案】A
【解答】解：必需将两只手同时分别按住左、右开关，说明两开关相互影响，由此可知，左，由图示电路图可知；
故选：A。
二、填空题（每空1分，共7小题21分）
8．（3分）对人体安全电压为 不高于36V 我们家庭中的电视机正常工作的电压为 220 V．它与家中其它用电器是 并联 连接的（选填“并联”或“串联”）。
【答案】见试题解答内容
【解答】解：（1）对人体安全的电压为不高于36V；家庭电路的电压为220V；
（2）家用电器工作时，互不影响。
故答案为：不高于36V；220。
9．（3分）滑动变阻器的原理是通过改变接入电路中电阻丝的 长度 来改变电阻，从而改变流过电路中的 电流 。电阻箱是一种能够表示出电阻值的变阻器，如图中电阻箱的读数是 162 Ω。
【答案】长度；电流；162
【解答】解：（1）滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，从而改变流过电路中的电流；
（2）电阻箱的示数：R＝0×1000Ω+1×100Ω+8×10Ω+2×1Ω＝162Ω。
故答案为：长度；电流。
10．（3分）如图所示电路，只闭合开关S1时，小灯泡 L2 发光；若只闭合开关S1和S3，小灯泡 L1、L2 发光；若闭合电路中所有开关，可能带来的影响是 电源短路，灯泡不亮，可能烧坏电源 。
【答案】L2；L1、L2；电源短路，灯泡不亮，可能烧坏电源。
【解答】解：由图可知，只闭合开关S1时，电路为灯泡L2的简单电路，所以小灯泡L3发光。
若只闭合开关S1和S3，灯泡L2和L2并联，两个灯泡都发光。
若闭合电路中所有开关，电源正负极直接相连接，灯泡不亮。
故答案为：L2；L3、L2；电源短路，灯泡不亮。
11．（3分）如图所示电路中，已知电源电压为6V，闭合开关S，则L1两端的电压为 4 V，L2两端的电压为 2 V。若断开开关S，电压表示数为 6 V。
【答案】4；2；6。
【解答】解：如图所示电路中，当开关闭合后，电压表测L2两端的电压，电压表的示数为2V4两端的电压为2V，
由串联电路电压特点可知L1两端电压为：U6＝U﹣U2＝6V﹣3V＝4V；
若断开开关S，该电路是断路，所以电压表示数为电源电压。
故答案为：4；2；6。
12．（3分）如图所示，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将 变大 ，电压表的示数将 变大 ，电压表与电流表示数的比值将 不变 （填“变大”、“不变”或“变小”）
【答案】见试题解答内容
【解答】解：（1）当开关断开时，灯泡L与电阻R串联，电流表测量电路中的电流；
当开关S闭合时，灯泡L被短路，电压表测量电阻两端的电压；
因此串联电路起分压作用，所以电压表示数变大；
开关闭合后，电路中的总电阻变小可知电路电流变大；
（2）电压表与电流表示数的比值等于定值电阻的阻值，因此电压表与电流表示数的比值不变。
故答案为：变大；变大。
13．（3分）用图甲电路测量小灯泡发光时的电阻，电压表应该接在 1 （选填“1”或“2”）处。当闭合开关S，移动滑动变阻器的滑片P，当电压表示数为2.7V时，则此时通过灯泡的电流是 0.3 A，灯泡的电阻是 9 Ω。
【答案】1；0.3；9。
【解答】解：在测量小灯泡发光时的电阻的实验中，电压表应并联在灯泡两端；
由图乙可知，电流表所选量程为0～0.3A，其示数为0.3A；
已知此时灯泡两端的电压为3.7V，由欧姆定律可知
R＝＝＝8Ω。
故答案为：1；0.8；9。
14．（3分）如图是电阻A、B的I﹣U图像。由图可知：B电阻的阻值是 10 Ω；将电阻A、B串联后接入电路，当通过A的电流为0.3A时 4.5 V；将电阻A、B并联后接入某电路，当通过B的电流为0.2A时 2.0 V。
【答案】见试题解答内容
【解答】解：（1）由图像可知，A、B两元件是定值电阻的变形式R＝，
B的电阻：RB＝＝＝10Ω；
（2）因串联电路中各处的电流相等，
所以，通过A的电流为0.6A时，
由图像可知，通过AB两端的电压分别为UA＝1.5V，UB＝7V，
因串联电路中总电压等于各分电压之和，
所以，A和B两端的电压总和：
UAB＝UA+UB＝1.5V+5V＝4.5V；
（2）因并联电路中各支路两端的电压相等，
所以，将A，它们两端的电压相等，
由图像可知，当通过B的电流为5.2A时，也是A两端的电压。
故答案为：10；4.4。
三、作图题（15、16小题每题2分，17、18小题每题3分，共10分）
15．（2分）根据图甲所示实物连接图，在虚线框内画出相应的电路图。
【答案】
【解答】解：由实物图知，灯泡L2、L1、开关S依次串联在电源两极上，电路图如图所示：
。
16．（2分）小明家有一个台灯可以调节亮度，图甲为台灯的电位器示意图，等小明逆时针旋转旋钮（滑片）时，请你帮小明把该电位器连入乙图。
【答案】。
【解答】解：滑片逆时针旋转滑片时，灯泡变亮，电源电压不变，连入电路的电阻丝变短，如下图所示：
。
17．（3分）如图电路，电源是3节干电池串联，请用笔画线代替导线将如图所示的实物电路连接完整。要求：电压表测小灯泡两端的电压，小灯泡不会被烧坏。连完实物图后请在方框中画出它的对应电路图。
【答案】
【解答】解：根据题意可知，电压表测小灯泡两端的电压，电源由3节干电池组成，所以电压表选用大量程；实物图和电路图如下所示：
18．（3分）请你用笔画线代替导线，将图中的各元件连接成电路，要求：
（1）两灯泡并联；
（2）电流表测流过L2的电流（电流约为0.5A）；
（3）开关S2控制整个电路，S1只控制L1。
【答案】
【解答】解：根据题目条件，小灯泡L1、L2并联；开关S2控制整个电路，S2同接在干路上；开关S1控制小灯泡L4，开关S1与小灯泡L1串联；电流表测流过L7的电流，电流表与小灯泡L2串联，电流约为0.3A，如下图所示：
四、实验题（连线2分，每空1分共5小题19分）
19．（6分）在“用伏安法测小灯泡的电阻”实验中，待测小灯泡的额定电压为2.5V。
（1）请用笔画线代替导线，将图甲实物图未连接部分补充完整。（要求连线不得交叉）
（2）连接电路时，开关断开，并将滑动变阻器的滑片置于阻值 最大 处。
（3）开关闭合后，发现小灯泡不亮，电压表示数接近电源电压，则原因可能是 灯泡断路 。
（4）排除故障后，闭合开关，当滑动变阻器的滑片移到某一位置时，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 右 （选填“左”或“右”）移动。
（5）根据实验数据绘制的I﹣U图像如图丙所示，分析图像可知，小灯泡正常发光时的电阻为 10 Ω。
【答案】（1）见上图；（2）最大；（3）灯泡断路；（4）右；（5）10。
【解答】解：（1）灯泡的额定电压为2.5V，电压表遵循“正进负出”的原则选择小量程与灯泡并联接入电路，如图：
；
（2）为保护电路，连接电路时，并将滑动变阻器的滑片置于阻值最大处；
（3）开关闭合后，发现小灯泡不亮，电流表无示数，电压表串联接入电路；
（4）由图乙可知电压表接入电路的是小量程，分度值为7.1V，要测量小灯泡正常发光时的电阻，根据串联电路电压规律可知需减小滑动变阻器两端的电压，所以应将滑动变阻器的滑片向右移动；
（5）由图丙可知灯泡两端的电压为2.4V时，通过灯泡的电流为0.25A＝＝10Ω。
故答案为：（1）见上图；（2）最大；（4）右。
20．（6分）某中学物理兴趣小组利用下面原理图探究“电流跟电压的关系”的实验。实验过程如下，请你帮他们解决下列问题：
（1）连接电路时，开关必须 断开 ，滑动变阻器置于最 右 端（选填“左”或“右”）；
（2）开始进行实验，闭合开关后，发现无论怎样移动滑动变阻器的滑片，但电压表接近电源电压，则电路中出现的故障可能为 B ：
A.滑动变阻器开路
B.定值电阻开路
C.定值电阻短路
D.电流表处开路
（3）排除故障后，闭合开关，调节滑动变阻器 改变定值电阻两端的电压 ，从而得出多组实验数据，最终他得出的实验结论是 在导体的电阻一定时，通过导体的电流与导体两端的电压成正比 ；
（4）有同学认为将实验中的电阻换成小灯泡也可以进行这个实验，你认为可行吗？理由是什么？ 不可行；因为灯丝的电阻随温度的变化而变化 。
【答案】（1）断开；右；（2）B；（3）改变定值电阻两端的电压；在导体的电阻一定时，通过导体的电流与导体两端的电压成正比；（4）不可行；因为灯丝的电阻随温度的变化而变化。
【解答】解：（1）为了保护电路，连接电路时开关应断开，应将滑动变阻器的滑片移到最大阻值处，滑片左侧电阻丝接入电路；
（2）电流表无示数，说明电路可能断路，说明电压表与电源连通，与电压表并联的定值电阻断路了；
（3）探究电流与电压的关系时，需要改变定值电阻两端的电压；从而得出多组实验数据，通过导体的电流与导体两端的电压成正比；
（4）探究电流与电压的关系，需要保持电阻不变，所以不能用小灯泡做此实验。
故答案为：（1）断开；右；（2）B；在导体的电阻一定时；（4）不可行。
21．（10分）同学们在做“探究电流与电阻的关系”实验时，准备以下器材：电源（电压为6V且保持不变）、电流表（0～0.6A）（0～3V）、滑动变阻器A（20Ω，1A）、滑动变阻器B（50Ω，1A）（5Ω、10Ω、15Ω、20Ω）、开关、导线若干。根据如图所示的实物电路图连接进行实验。
（1）图甲是未完成连接的实验电路。请你用笔画线代替导线，完成实验电路的连接。要求：滑动变阻器的滑片向左移动时，电流表示数减小；
（2）排除故障后，将不同阻值的电阻分别接入电路，移动滑动变阻器的滑片，在第一次实验时，电流表的指针位置如图乙所示 0.42 A；
（3）实验中把5Ω换成10Ω的电阻接入电路时，闭合开关后应向 c （选填“c”或“d”）调节滑片，直至电压表示数为 2 V，根据实验数据可得出结论： 电压一定时，通过导体的电流与其电阻成反比 ；
（4）为了完成此实验，应选择合适规格的滑动变阻器是 B 。
A.20Ω，1A
B.50Ω，1A
【答案】（1）如上图所示；（2）0.42；（3）c；2；电压一定时，通过导体的电流与其电阻成反比；（4）B。
【解答】解：（1）向左移动滑片时滑动变阻器的阻值变大，所以滑动变阻器的下面应接右边的接线柱
（2）图乙中电流表选用小量程，分度值为0.02A；
（3）由表中数据可知定值电阻两端的电压为：UV＝I2R8＝0.20A×10Ω＝2V，根据串联电路的分压原理可知，电阻增大；探究电流与电阻的实验中应控制电压不变，为了保持定值电阻两端电压不变，由串联分压的分压原理可知，所以滑片应向c端移动；由表中数据可知，U＝IR＝5Ω×0.42A≈15Ω×0.12A≈3V导体的电阻增大，在误差允许的范围之内，故可得出结论：电压一定时；
（4）实验中使用的定值电阻阻值最大为20Ω，定值电阻两端的电压始终保持UV＝2V，根据串联电路电压的规律滑＝U﹣UV＝6V﹣8V＝4V，变阻器分得的电压为电压表示数的2倍，当接入20Ω电阻时滑＝5×20Ω＝40Ω＞20Ω，故选B。
故答案为：（1）如上图所示；（2）0.42；2；电压一定时；（4）B。
22．（5分）探究小组自制了一个伏打电池，但不知道电池正负极，同学们设计了如图所示的电路进行判断。
（1）方案一：将电流表 串 联接入电路中，闭合开关后，若电流表的指针 正 （选填“正”或“反”）向偏转，则说明与电流表的正接线柱连接的是伏打电池的 正 极。
（2）方案二：将电压表 并 联在伏打电池两端，按方案一的步骤判断。
（3）方案三：将发光二极管串联接入电路，若发光二极管能发光，则与发光二极管的正极相连的是伏打电池的 正 极。
【答案】（1）串；正；正；（2）并；（3）正
【解答】解：（1）方案一：将电流表串联接入电路中，闭合开关后，则说明与电流表的正接线柱连接的是伏打电池的正极。
（2）方案二：将电压表并联在伏打电池两端，按方案一的步骤判断。
（3）方案三：将发光二极管串联接入电路，若发光二极管能发光。
故答案为：（1）串；正；正；（2）并。
23．（6分）用伏安法测电阻，实验电路图如图1，电源电压保持不变。
（1）该实验的原理是 R＝ ；
（2）闭合开关S前，滑动变阻器滑片P应置于 B 端（选填“A”或“B”）；
（3）小明用完好的器材按如图所示实验电路图连接电路，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度 滑动变阻器的滑片没放在阻值最大端 ，② 电流表的量程选小了 ；
（4）小华按图所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数、电流表示数如图2所示x的电流为 0.3 A，被测电阻Rx＝ 8 Ω。
【答案】见试题解答内容
【解答】解：（1）伏安法测电阻的原理：R＝；
（2）闭合开关前，需将滑动变阻器的滑片移到阻值最大处；
（3）“试触”时，指针摆到电流表的最大刻度，可能是电流表量程选小了；
（4）根据图2可知，电压表的量程为0～2V，示数为2.4V；
电流表的量程为6～0.6A，分度值为4.02A；
由I＝可知x＝＝＝8Ω。
故答案为：（1）R＝；（2）B；电流表的量程选小了；6。
五、计算题（22题6分，27题7分，共13分）
24．（6分）现有两个电阻R1＝40Ω、R2＝60Ω，若把这两个电阻并联后接入电路中（电源电压不变），如图所示，电流表的示数I为0.9A，求：
（1）电源电压；
（2）干路中的电流。
【答案】（1）电源电压为36V；（2）干路中的电流为1.5A。
【解答】解：（1）由欧姆定律可得电源电压为：
U＝U1＝I1R4＝0.9A×40Ω＝36V；
（2）因为两电阻并联，所以R6两端的电压U2＝U＝36V；
通过R2的电流为：I5＝＝＝0.7A，
则干路中的电流为：I＝I1+I2＝8.9A+0.6A＝1.5A。
答：（1）电源电压为36V；（2）干路中的电流为5.5A。
25．（7分）如图所示，闭合开关，当滑片P移动到最左端A处时，电流表示数为0.6A：当滑片P移动到最右端B处时，电压表示数为2V．电源电压保持恒定
（1）电源的电压；
（2）R的阻值；
（3）滑动变阻器的最大阻值。
【答案】见试题解答内容
【解答】解：
（1）由图知，当滑片P在A端时，电压表测R两端电压，
所以电源的电压U＝6V；
（2）滑片P在A端时，电压表示数为6V，
由欧姆定律可得R的阻值：
R＝＝＝10Ω；
（3）由图知，当滑片P在B端时，电压表测R两端电压，
由串联电路特点和欧姆定律可得，此时电路中的电流：
I'＝I滑＝IR＝＝＝0.2A，
此时变阻器两端的电压：U滑＝U﹣UR＝8V﹣2V＝4V，
所以滑动变阻器的最大阻值：
R滑＝＝＝20Ω。
答：（1）电源的电压为8V；
（2）R的阻值为10Ω；
（3）滑动变阻器的最大阻值为20Ω。
六、综合题（每空1分，共1小题16分）
26．（2分）如图所示是探究影响导体电阻大小因素的实验电路，下表给出了可供选择的几种导体，分别用A、B、C、D四个字母代表。问：
（1）实验中，通过观察 电流表的示数 可以判断导体的电阻大小。
（2）为探究电阻的大小与长度的关系，可选择序号为 A、B 的两种导体进行实验。
（3）分别将A和C两导体接入电路进行实验，发现接入C导体时，电流表的示数比接入A导体时更大 横截面积 有关。
（4）若把A、B两导体首尾相连后再接入电路M、N两端，会发现电流表示数变得更小，说明两导体串联后的电阻将 变大 （选填“变大”“变小”或“不变”）。
（5）电阻是导体本身的一种性质，其大小由导体自身的因素决定，与导体两端的电压和通过导体的电流 无关 （选填“有关”或“无关”）。
【答案】（1）电流表的示数；（2）AB；（3）横截面积；（4）变大；（5）无关
【解答】解：（1）电阻是对电流的阻碍作用，电阻越大，通过观察电流表的示数可以判断电阻的大小，叫转换法；
（2）为探究电阻的大小与长度的关系，需要控制材料和横截面积相同，应选择序号为A。
（3）选取A、C导体进行实验时、长度相同，发现接入C导体时，故说明导体的电阻与导体的横截面积有关；
（4）若把A、B两导体首尾相连后再接入电路M，会发现电流表示数变得更小，因而两导体串联后的电阻值变大；
（5）影响导体电阻大小的因素：导体的材料、长度，与导体两端的电压和通过导体的电流无关。
故答案为：（1）电流表的示数；（2）AB；（4）变大。实验次数
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.20
0.12
0.1
序号
长度/m
横截面积/mm2
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜
实验次数
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.20
0.12
0.1
序号
长度/m
横截面积/mm2
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜
