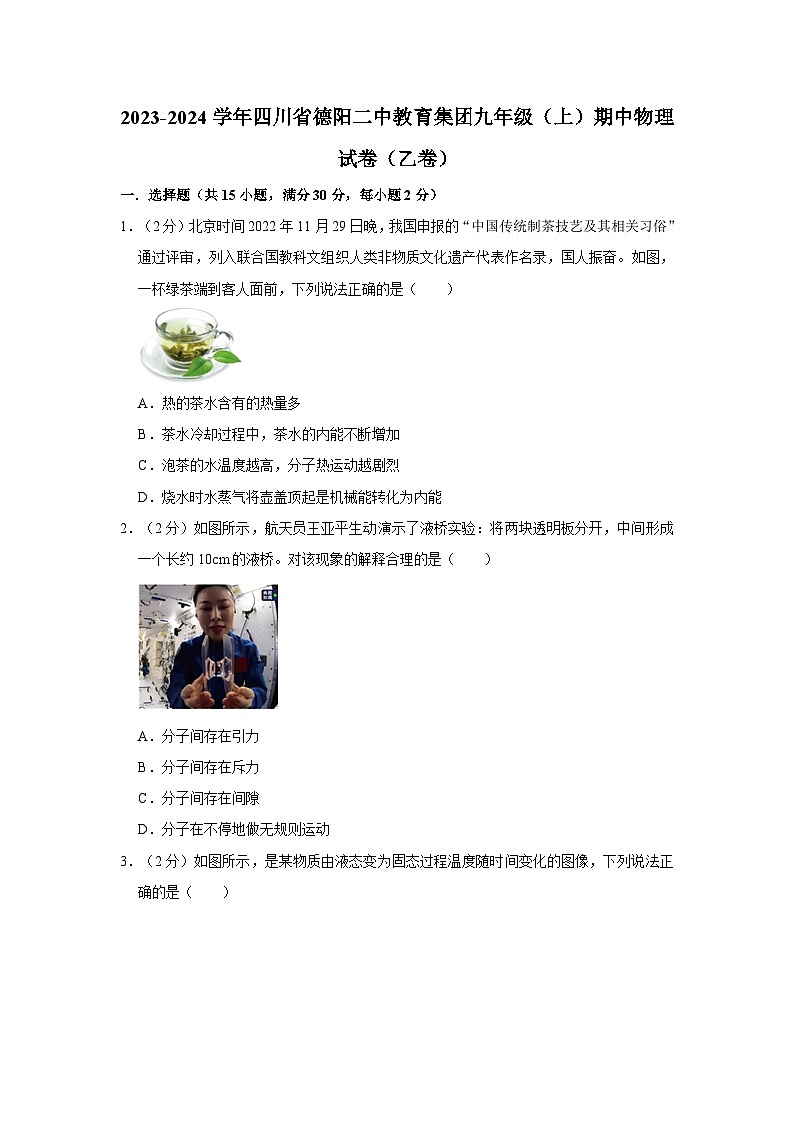

四川省德阳市第二中学校2023-2024学年九年级上学期期中物理试卷（乙卷）

这是一份四川省德阳市第二中学校2023-2024学年九年级上学期期中物理试卷（乙卷），共29页。


A．热的茶水含有的热量多
B．茶水冷却过程中，茶水的内能不断增加
C．泡茶的水温度越高，分子热运动越剧烈
D．烧水时水蒸气将壶盖顶起是机械能转化为内能
2．（2分）如图所示，航天员王亚平生动演示了液桥实验：将两块透明板分开，中间形成一个长约10cm的液桥。对该现象的解释合理的是（ ）
A．分子间存在引力
B．分子间存在斥力
C．分子间存在间隙
D．分子在不停地做无规则运动

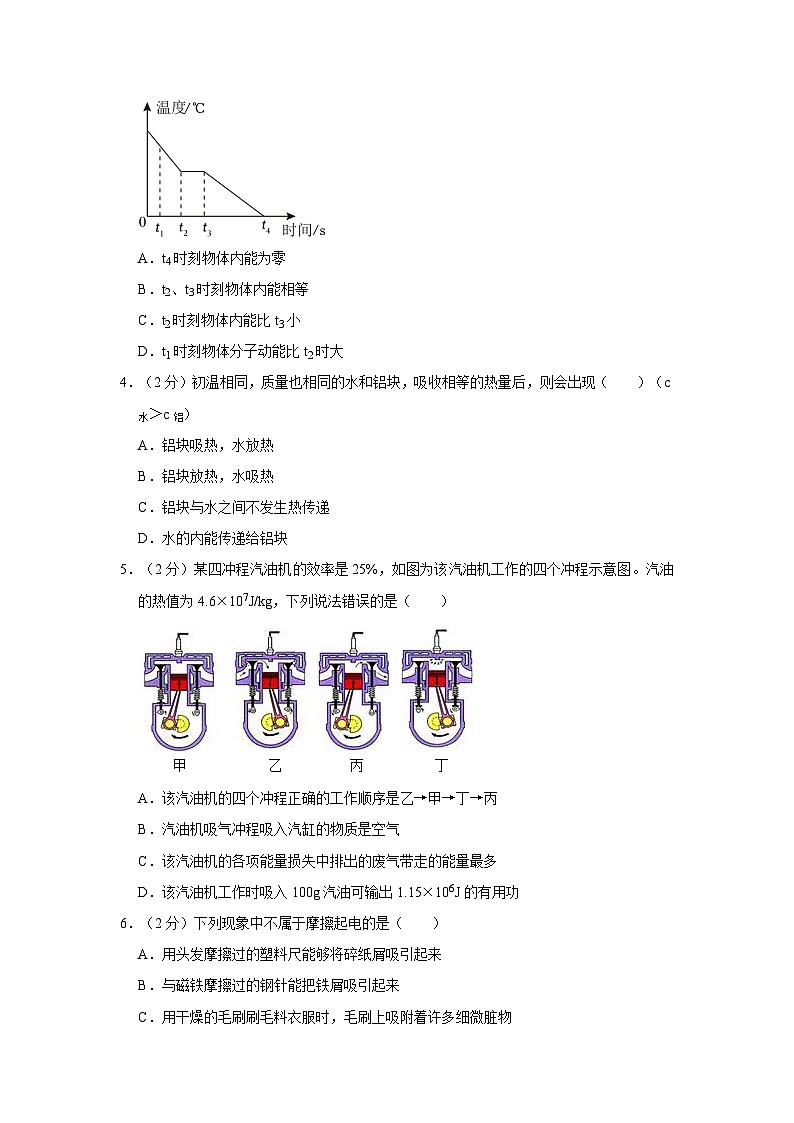

3．（2分）如图所示，是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是（ ）
A．t4时刻物体内能为零
B．t2、t3时刻物体内能相等
C．t2时刻物体内能比t3小
D．t1时刻物体分子动能比t2时大
4．（2分）初温相同，质量也相同的水和铝块，吸收相等的热量后，则会出现（ ）（c水＞c铝）
A．铝块吸热，水放热
B．铝块放热，水吸热
C．铝块与水之间不发生热传递
D．水的内能传递给铝块
5．（2分）某四冲程汽油机的效率是25%，如图为该汽油机工作的四个冲程示意图。汽油的热值为4.6×107J/kg，下列说法错误的是（ ）
A．该汽油机的四个冲程正确的工作顺序是乙→甲→丁→丙
B．汽油机吸气冲程吸入汽缸的物质是空气
C．该汽油机的各项能量损失中排出的废气带走的能量最多
D．该汽油机工作时吸入100g汽油可输出1.15×106J的有用功
6．（2分）下列现象中不属于摩擦起电的是（ ）
A．用头发摩擦过的塑料尺能够将碎纸屑吸引起来
B．与磁铁摩擦过的钢针能把铁屑吸引起来
C．用干燥的毛刷刷毛料衣服时，毛刷上吸附着许多细微脏物
D．在干燥的天气中脱毛衣时，听到轻微的“噼叭”声，甚至在夜晚能看见火花

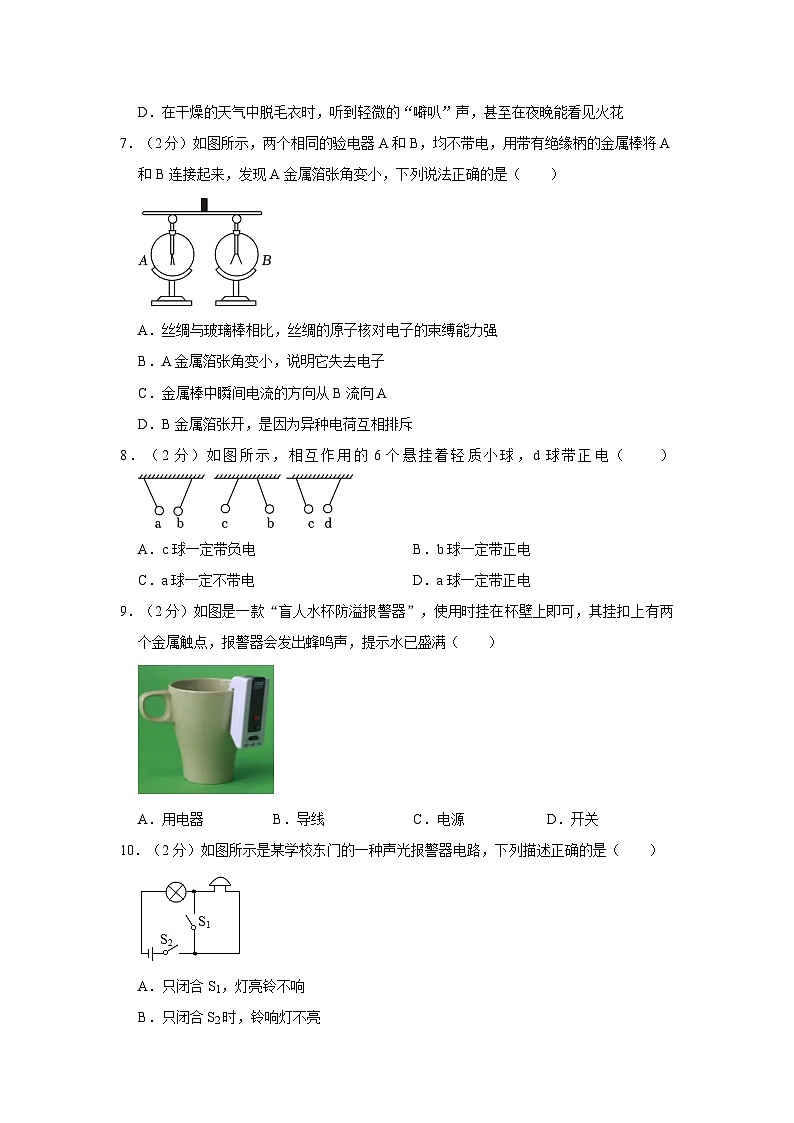

7．（2分）如图所示，两个相同的验电器A和B，均不带电，用带有绝缘柄的金属棒将A和B连接起来，发现A金属箔张角变小，下列说法正确的是（ ）
A．丝绸与玻璃棒相比，丝绸的原子核对电子的束缚能力强
B．A金属箔张角变小，说明它失去电子
C．金属棒中瞬间电流的方向从B流向A
D．B金属箔张开，是因为异种电荷互相排斥
8．（2分）如图所示，相互作用的6个悬挂着轻质小球，d球带正电（ ）
A．c球一定带负电B．b球一定带正电
C．a球一定不带电D．a球一定带正电
9．（2分）如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满（ ）
A．用电器B．导线C．电源D．开关
10．（2分）如图所示是某学校东门的一种声光报警器电路，下列描述正确的是（ ）
A．只闭合S1，灯亮铃不响
B．只闭合S2时，铃响灯不亮
C．闭合S1和S2，灯亮铃不响
D．闭合S1和S2，铃响灯不亮
11．（2分）电脑正常工作时，中央处理器（即CPU）不断发热必须用风扇给其降温。为了保证中央处理器不被烧坏，带动风扇的电动机要先启动；中央处理器断电后，下列四个电路图中符合要求的是（ ）
A．B．
C．D．
12．（2分）用下列电路探究电路的电流规律时，电流表A1、A2的示数如图，则流过灯泡L1、L2的电流分别是（ ）
A．0.7A 0.4AB．0.3A 0.4A
C．0.14A 0.26AD．0.7A 0.13A
13．（2分）小明同学在一次用有0～3V和0～15V两个量程的电压表测电压时，电压表的“﹣”接线柱已接入电路，在用0～15V量程试触时，则下一步的实验操作应该是（ ）
A．直接接入3V接线拄，然后读数
B．直接接入15V接线柱，然后读数
C．断开开关，接入3V接线柱；闭合开关后读数
D．断开开关，接入15V接线柱；闭合开关后读数
14．（2分）如图所示，电源电压为6V，闭合开关后，则下列描述不正确的是（ ）
A．R1两端电压为2V
B．R2两端电压为4V
C．开关断开后，电压表无示数
D．开关断开后，电压表示数为6V
15．（2分）如图所示，当滑片P向右滑动时，滑动变阻器接入电路中阻值变小的是（ ）
A．
B．
C．
D．
二．填空题（共7小题，每空2分，满分32分）
16．（4分）有同种物质组成的两个物体，质量之比为1：2，放出相同的热量 ，温度变化量之比是 。
17．（4分）水的比热容为4.2×103J/（kg•℃），若将2kg的水倒掉一半，则剩下的水的比热容是 J/（kg•℃）；初温为30℃、质量为2kg的水吸收2.1×105J的热量后温度将升高到 ℃。
18．（6分）如图所示是演示点火爆炸的实验装置，按动电火花发生器的按键，点燃盒内酒精，这与四冲程汽油机的 冲程的能量转化相同。一台柴油机飞轮的转速为2400r/min，则在1s内，柴油机完成 个冲程，对外做功 次。
19．（4分）如图甲所示，闭合开关，小灯泡L1、L2都发光，即电路形成 （选填“通路”“断路”或“短路”），乙图中，开关都闭合后灯泡被短接的是 （填序号）。
20．（6分）如图所示，要使灯泡L1和L2两灯组成并联电路，则应闭合开关 ；要使灯泡L1和L2两灯组成串联电路，应闭合 ；同时闭合 造成电源短路。
21．（2分）如图所示为一同学连接的电路，若闭合S想使两灯泡都正常发光，只需将导线M由B接线柱改接到接线柱 上即可。
22．（6分）如图所示为可调亮度台灯及其用于调光的电位器结构图，电位器应与灯泡 （选填“串联”或“并联”），它是通过改变电阻片接入电路中的 来改变其接入电路中的电阻，欲使滑片P顺时针转动时灯泡变暗，应将接线柱 接入电路。
三．作图题（共3小题，满分9分）
23．（3分）请根据电路图，用笔画线代替导线连接实物图。（要求导线不允许交叉，灯泡L1、L2正常工作时的电流分别为0.3A、0.4A）
24．（3分）请根据实物图在方框中画出电路图。
25．（3分）某小组利用如图所示的电路探究电流与电阻的关系，某同学接错了一根导线，请你在这根导线上打“×”
四．实验探究题（共3小题，满分15分，每空1分）
26．（6分）
在“探究不同物质吸热升温现象”的实验中，将质量和初温相同的水、煤油两种液体分别倒入相同容器中，用相同的热源加热，测量液体的温度，并根据记录的数据画出温度随加热时间变化的图象
（1）两种液体吸收热量的多少可通过 （液体升高的温度/加热时间）比较。
（2）由水和煤油沸腾前的温度与加热时间的关系图丙可知：若升高相同的温度（均未沸腾）， （水/煤油）吸收的热量更多，可知水比煤油的吸热能力更 。
（3）若水的比热容为4.2×103J/（kg•℃），由丙图象可计算出，煤油的比热容为 J/（kg•℃）。
（4）该实验采用了 法和 法。
27．（7分）在探究“并联电路的电流特点”的实验中，小宇设计了如图甲所示的电路进行实验：
（1）实验中，应该选择两个小灯泡规格是 （填“相同”或“不相同”）的；连接电路时，开关应处于 （填“闭合”或“断开”）状态。
（2）用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）连接好电路，闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏 。
（4）小宇先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 （填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ A、I＝ A。小明由此数据得出并联电路中干路电流和各支路电流的关系。
28．（2分）如图所示是小明和小华进行“探究串联电路中电压的关系”的实验的电路图。
实验步骤：
A.按如图所示连好电路；闭合开关前，滑片P应置于 端。（选填“左”或“右”）
B.滑片P移到适当位置，用电压表测出小灯泡L1两端的电压U1。
C.保持滑片不动，用电压表测出小灯泡L2两端的电压U2后，再用电压表测出 两点之间的电压U。
D.改变滑片P的位置，重复步骤B、C两次，记录数据。
五．计算题（共2小题，满分14分）
29．（7分）某学习小组同学想研究酒精灯烧水时的热效率，他们用酒精灯给100g的水加热，经过一段时间测得水温升高了60℃、消耗了4.2g酒精。已知：水的比热容为4.2×103J/（kg•℃），酒精的热值为3×107J/kg。求：
（1）此过程中水吸收的热量；
（2）4.2g酒精完全燃烧放出的热量；
（3）酒精灯烧水时的热效率。
30．（7分）如图所示电路，V1和V2是两只相同的电压表。当闭合开关后，灯泡和都发光，这时两只电压表的指针偏转角度相同
（1）求灯泡L1和L2两端的电压。
（2）若将灯泡改接为如图所示（c）的电路，电源电压保持不变，此时A1电流表的示数为1.5A，电流表A2的示数为1.2A，求通过灯泡L2的电流和L2两端的电压。
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
2023-2024学年四川省德阳二中教育集团九年级（上）期中物理试卷（乙卷）
参考答案与试题解析
一．选择题（共15小题，满分30分，每小题2分）
1．（2分）北京时间2022年11月29日晚，我国申报的“中国传统制茶技艺及其相关习俗”通过评审，列入联合国教科文组织人类非物质文化遗产代表作名录，国人振奋。如图，一杯绿茶端到客人面前，下列说法正确的是（ ）
A．热的茶水含有的热量多
B．茶水冷却过程中，茶水的内能不断增加
C．泡茶的水温度越高，分子热运动越剧烈
D．烧水时水蒸气将壶盖顶起是机械能转化为内能
【答案】C
【解答】解：A．热量是过程量，只能吸收和放出热量；
B．茶水在冷却过程中，温度降低，故B错误；
C．温度越高，因此泡茶的水温度越高，故C正确；
D．水壶里的水烧开时，水蒸气对壶盖做功，故D错误。
故选：C。
2．（2分）如图所示，航天员王亚平生动演示了液桥实验：将两块透明板分开，中间形成一个长约10cm的液桥。对该现象的解释合理的是（ ）
A．分子间存在引力
B．分子间存在斥力
C．分子间存在间隙
D．分子在不停地做无规则运动
【答案】A
【解答】解：水球由水分子构成，两个水球接触后能合成一个。
故选：A。
3．（2分）如图所示，是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是（ ）
A．t4时刻物体内能为零
B．t2、t3时刻物体内能相等
C．t2时刻物体内能比t3小
D．t1时刻物体分子动能比t2时大
【答案】D
【解答】解：A、t4时刻物体温度为零，但其分子仍不停地做无规则运动，故A错误；
BC、t2时刻物体内能与t7时刻的温度相同，但是从t2时刻到t3时刻，物体要放出热量8时刻物体内能比t3时大，故BC错误；
D、t1时刻温度比t7时刻温度高，分子运动越剧烈1时刻物体分子动能比t2时大，故D正确。
故选：D。
4．（2分）初温相同，质量也相同的水和铝块，吸收相等的热量后，则会出现（ ）（c水＞c铝）
A．铝块吸热，水放热
B．铝块放热，水吸热
C．铝块与水之间不发生热传递
D．水的内能传递给铝块
【答案】B
【解答】解：质量和初温都相同的水和铝块，当它们吸收相等的热量后，
由此可知：当Q和m一定的情况下，c越大，
所以让质量相同的铝块和水吸收相等的热量后，根据c铝＜c水得：Δt水＜Δt铝，
由于初温相同，所以水的末温低；
根据热传递的条件，将铝块投入水中，即铝块放热，故ACD错误。
故选：B。
5．（2分）某四冲程汽油机的效率是25%，如图为该汽油机工作的四个冲程示意图。汽油的热值为4.6×107J/kg，下列说法错误的是（ ）
A．该汽油机的四个冲程正确的工作顺序是乙→甲→丁→丙
B．汽油机吸气冲程吸入汽缸的物质是空气
C．该汽油机的各项能量损失中排出的废气带走的能量最多
D．该汽油机工作时吸入100g汽油可输出1.15×106J的有用功
【答案】B
【解答】解：A、甲中的两个气阀都关闭，所以为压缩冲程，是第二冲程，活塞向下运动，是第一冲程，活塞向上运动，是第四冲程，活塞下运动，是内能转化机械能；故个冲程正确的工作顺序是乙→甲→丁→丙；
B、汽油机吸气冲程中，故B错误；
C、燃料燃烧放出的热量中，一部分由机件直接向外散热，所以废气带走了大量的热量；
D、100g汽油完全燃烧放出的热量为Q放＝mq＝4.6×106J/kg×0.1kg＝6.6×106J，汽油机的效率是25%放＝3.6×106J×25%＝2.15×106J，故D正确。
故选：B。
6．（2分）下列现象中不属于摩擦起电的是（ ）
A．用头发摩擦过的塑料尺能够将碎纸屑吸引起来
B．与磁铁摩擦过的钢针能把铁屑吸引起来
C．用干燥的毛刷刷毛料衣服时，毛刷上吸附着许多细微脏物
D．在干燥的天气中脱毛衣时，听到轻微的“噼叭”声，甚至在夜晚能看见火花
【答案】B
【解答】解：A、用头发摩擦过的塑料尺带有电，故A不符合题意。
B、在磁铁上摩擦过的钢针被磁化后，故B符合题意。
C、用干燥的毛刷刷毛料衣服时，故C不符合题意。
D、干燥的天气中脱毛衣时，所以听到轻微的“噼啪”声，故D不符合题意。
故选：B。
7．（2分）如图所示，两个相同的验电器A和B，均不带电，用带有绝缘柄的金属棒将A和B连接起来，发现A金属箔张角变小，下列说法正确的是（ ）
A．丝绸与玻璃棒相比，丝绸的原子核对电子的束缚能力强
B．A金属箔张角变小，说明它失去电子
C．金属棒中瞬间电流的方向从B流向A
D．B金属箔张开，是因为异种电荷互相排斥
【答案】A
【解答】解：A、用丝绸摩擦玻璃棒，会从玻璃棒夺得电子，所以玻璃棒因有多余的电子带负电，故A正确；
B、A带正电，B不带电，电子由B转移到A，故B错误；
C、A带正电，用带有绝缘柄的金属棒把A和B连接起来，形成瞬间电流，即瞬间电流的方向从A流向B；
D、B金属箔张开，故D错误。
故选：A。
8．（2分）如图所示，相互作用的6个悬挂着轻质小球，d球带正电（ ）
A．c球一定带负电B．b球一定带正电
C．a球一定不带电D．a球一定带正电
【答案】A
【解答】解：由图可知，bc相互排斥，且带同种电荷，且cd相互吸引，则b带负电荷，ab相互吸引（且泡沫塑料球的质量很小），也可能不带电，A正确。
故选：A。
9．（2分）如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满（ ）
A．用电器B．导线C．电源D．开关
【答案】D
【解答】解：由题意知：当杯中水位到达挂扣时，电路接通，提示水已盛满。
故选：D。
10．（2分）如图所示是某学校东门的一种声光报警器电路，下列描述正确的是（ ）
A．只闭合S1，灯亮铃不响
B．只闭合S2时，铃响灯不亮
C．闭合S1和S2，灯亮铃不响
D．闭合S1和S2，铃响灯不亮
【答案】C
【解答】解：A、只闭合S1时，电路为断路；故A错误；
B、只闭合S2时，灯泡和电铃串联；故B错误；
CD、同时闭合S5、S2时，为灯泡的基本电路，所以灯亮铃不响，D错误。
故选：C。
11．（2分）电脑正常工作时，中央处理器（即CPU）不断发热必须用风扇给其降温。为了保证中央处理器不被烧坏，带动风扇的电动机要先启动；中央处理器断电后，下列四个电路图中符合要求的是（ ）
A．B．
C．D．
【答案】B
【解答】解：
AD、开关闭合后；闭合支路开关后，不能做到中央处理器断电后，来进行散热；
B、干路中开关闭合；而CPU在支路开关的作用下后工作，CPU不工作，做到中央处理器断电后，来进行散热；
C、合上下面一个开关，而再合上上个一个开关后是CPU在工作，不能给CPU降温，故C错误。
故选：B。
12．（2分）用下列电路探究电路的电流规律时，电流表A1、A2的示数如图，则流过灯泡L1、L2的电流分别是（ ）
A．0.7A 0.4AB．0.3A 0.4A
C．0.14A 0.26AD．0.7A 0.13A
【答案】B
【解答】解：
由图可知，灯泡L1、L2并联，电流表A4测干路电流，A2测L2支路的电流；
根据并联电路的电流特点可知，A6的示数应大于A2的示数，而图中电流表A1的指针偏转角度比A7的小，所以电流表A1选择的是大量程（即0～6A），分度值为0.1A；
电流表A7选择的是小量程（即0～0.3A），分度值为0.02A2的电流为8.4A；
因并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流为I6＝I﹣I2＝0.6A﹣0.4A＝4.3A。
综上分析可知，ACD错误。
故选：B。
13．（2分）小明同学在一次用有0～3V和0～15V两个量程的电压表测电压时，电压表的“﹣”接线柱已接入电路，在用0～15V量程试触时，则下一步的实验操作应该是（ ）
A．直接接入3V接线拄，然后读数
B．直接接入15V接线柱，然后读数
C．断开开关，接入3V接线柱；闭合开关后读数
D．断开开关，接入15V接线柱；闭合开关后读数
【答案】C
【解答】解：电压表的指针偏转较小，这里读书的误差较大，所以用0﹣3V的量程，接入b接线柱。
故选：C。
14．（2分）如图所示，电源电压为6V，闭合开关后，则下列描述不正确的是（ ）
A．R1两端电压为2V
B．R2两端电压为4V
C．开关断开后，电压表无示数
D．开关断开后，电压表示数为6V
【答案】C
【解答】解：
AB、由图可知，R1、R2串联，电压表测R4两端的电压；已知电压表的示数为4V2两端的电压为2V；
电源电压为6V，由串联电路的电压特点可知，R1和R6两端电压之和为6V；
则R1的电压：U6＝U﹣U2＝6V﹣2V＝2V；故AB正确；
CD、开关断开后1组成串联电路，此时电压表测量的是电源电压，故C错误。
故选：C。
15．（2分）如图所示，当滑片P向右滑动时，滑动变阻器接入电路中阻值变小的是（ ）
A．
B．
C．
D．
【答案】D
【解答】解：滑动变阻器应采用“一上一下”的接线方法；
由题可知，当滑动变阻器的滑片P向右滑动时，说明变阻器接入电路中电阻线的长度变短，而上面的接线柱可以是C或D；C两图中的接法不能改变电阻、B图中的接法会导致滑片向右移动时变阻器接入电路中的阻值变大，D正确。
故选：D。
二．填空题（共7小题，每空2分，满分32分）
16．（4分）有同种物质组成的两个物体，质量之比为1：2，放出相同的热量 1：1 ，温度变化量之比是 2：1 。
【答案】1：1；2：1。
【解答】解：（1）比热容是物质的一种特性，与物体的质量，由题知两物体由同种物质组成，所以两物体比热容之比是：c甲：c乙＝1：1；
（2）甲乙两物体质量之比m甲：m乙＝5：2，由Q放＝cmΔt可知，放出相同的热量后甲：Δt乙＝m乙：m甲＝2：6。
故答案为：1：1；2：1。
17．（4分）水的比热容为4.2×103J/（kg•℃），若将2kg的水倒掉一半，则剩下的水的比热容是 4.2×103 J/（kg•℃）；初温为30℃、质量为2kg的水吸收2.1×105J的热量后温度将升高到 55 ℃。
【答案】4.2×103；55。
【解答】解：将2kg的水倒掉一半后，质量改变，所以水的比热容不变3J/（kg•℃）；
由Q吸＝cm（t﹣t5）可得，吸收热量后水升高到的温度：t＝0＝+30℃＝25℃+30℃＝55℃。
故答案为：4.2×107；55。
18．（6分）如图所示是演示点火爆炸的实验装置，按动电火花发生器的按键，点燃盒内酒精，这与四冲程汽油机的 做功 冲程的能量转化相同。一台柴油机飞轮的转速为2400r/min，则在1s内，柴油机完成 80 个冲程，对外做功 20 次。
【答案】做功；80；20。
【解答】解：四冲程热机中的做功冲程就是利用内能来做功的冲程，将内能转化为机械能；
柴油机的转速为2400r/min，说明1s内汽油机曲轴的转动40圈，轴转两圈，对外做功一次，对外做功20次。
故答案为：做功；80。
19．（4分）如图甲所示，闭合开关，小灯泡L1、L2都发光，即电路形成 通路 （选填“通路”“断路”或“短路”），乙图中，开关都闭合后灯泡被短接的是 ① （填序号）。
【答案】通路；①。
【解答】解：如图甲所示，闭合开关，小灯泡L1、L2都发光，即电路形成通路；
由图①可知，开关都闭合后2的两端，即小灯泡L1被短接，L1不能发光，故①符合题意；
由图②③可知，开关都闭合后，小灯泡L7、L2都发光，即这两个电路是通路；
故答案为：通路；①。
20．（6分）如图所示，要使灯泡L1和L2两灯组成并联电路，则应闭合开关 S1、S3 ；要使灯泡L1和L2两灯组成串联电路，应闭合 S2 ；同时闭合 S1、S2 造成电源短路。
【答案】S1、S3；S2；S1、S2
【解答】解：（1）当闭合开关S1、S3，断开开关S2时，电流从电源正极出发后分别流经两盏灯泡，此时两灯泡是并联的；
（2）若只闭合开关S2，电流从电源正极出发后流经S2、L4、L1回到电源负极，电流只有一条路径，L1、L8串联；
（3）当同时闭合开关S1、S2时，会造成电源短路，因此不能同时闭合开关S4、S2。
故答案为：S1、S5；S2；S1、S8。
21．（2分）如图所示为一同学连接的电路，若闭合S想使两灯泡都正常发光，只需将导线M由B接线柱改接到接线柱 A或C 上即可。
【答案】A或C
【解答】解：要想使两灯泡都正常发光，只要把从M到B接线柱的导线拆开后，此时的电路为并联电路。
故答案为：A或C。
22．（6分）如图所示为可调亮度台灯及其用于调光的电位器结构图，电位器应与灯泡 串联 （选填“串联”或“并联”），它是通过改变电阻片接入电路中的 长度 来改变其接入电路中的电阻，欲使滑片P顺时针转动时灯泡变暗，应将接线柱 2、3 接入电路。
【答案】串；长度；2、3。
【解答】解：（1）电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联；
（2）电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的；
（3）欲使滑片P顺时针转动时灯泡变暗，顺时针转动旋钮时，电路中电流变小，接2。
故答案为：串；长度；2、2。
三．作图题（共3小题，满分9分）
23．（3分）请根据电路图，用笔画线代替导线连接实物图。（要求导线不允许交叉，灯泡L1、L2正常工作时的电流分别为0.3A、0.4A）
【答案】
【解答】解：原电路中，两灯并联1、L2正常工作时的电流分别为2.3A、0.6A1选用小量程与灯L1串联，测通过这个L8灯的电流；根据并联电路电流的规律
0.3A+6.4A＝0.8A；
故电流表A选用大量程接在干路上，根据电路图连接实物图
24．（3分）请根据实物图在方框中画出电路图。
【答案】见解答图
【解答】解：由实物图知，开关、电流表，电压表并联在灯L两端
25．（3分）某小组利用如图所示的电路探究电流与电阻的关系，某同学接错了一根导线，请你在这根导线上打“×”
【答案】见解析中的图。
【解答】解：原电路中，R与变阻器串联后再与电流表并联，R、电流表和变阻器应串联在电路中，改正后如下所示：
；
四．实验探究题（共3小题，满分15分，每空1分）
26．（6分）
在“探究不同物质吸热升温现象”的实验中，将质量和初温相同的水、煤油两种液体分别倒入相同容器中，用相同的热源加热，测量液体的温度，并根据记录的数据画出温度随加热时间变化的图象
（1）两种液体吸收热量的多少可通过 加热时间 （液体升高的温度/加热时间）比较。
（2）由水和煤油沸腾前的温度与加热时间的关系图丙可知：若升高相同的温度（均未沸腾）， 水 （水/煤油）吸收的热量更多，可知水比煤油的吸热能力更 强 。
（3）若水的比热容为4.2×103J/（kg•℃），由丙图象可计算出，煤油的比热容为 2.1×103 J/（kg•℃）。
（4）该实验采用了 转换 法和 控制变量 法。
【答案】（1）加热时间；（2）水；强；（3）2.1×103；（4）转换；控制变量。
【解答】解：（1）根据转换法，两种液体吸收热量的多少可通过加热时间比较。
（2）由水和煤油沸腾前的温度与加热时间的关系图丙可知：若升高相同的温度（均未沸腾），水加热时间长，可知水比煤油的吸热能力更强。
（3）根据图丙可知，加热5分钟（吸热相同）
50℃﹣10℃＝40℃；
30℃﹣10℃＝20℃；
根据Q＝cmΔt可知，在质量和吸热相同的情况下，升高的温度与比热容成反比
c＝×4.6×103J/（kg•℃）＝2.6×103J/（kg•℃）。
（4）该实验采用了转换法和控制变量法。
故答案为：（1）加热时间；（2）水；强3；（4）转换；控制变量。
27．（7分）在探究“并联电路的电流特点”的实验中，小宇设计了如图甲所示的电路进行实验：
（1）实验中，应该选择两个小灯泡规格是 不相同 （填“相同”或“不相同”）的；连接电路时，开关应处于 断开 （填“闭合”或“断开”）状态。
（2）用笔画线代替导线，按图甲中的电路图把图乙中的实物电路连接完整（导线不得交叉）。
（3）连接好电路，闭合开关，发现电流表指针向刻度盘左边没有刻度的地方偏 正负接线柱接反 。
（4）小宇先将电流表接在L1所在的支路上，闭合开关，观察到灯L2发光，但灯L1不亮，电流表的示数为零，电路可能存在的故障是 灯L1断路 （填“灯L1断路”或“灯L1短路”）。
（5）排除故障后，他测出了L1支路上的电流I1＝0.8A，然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I，两次测得的结果都如图丙所示，则I2＝ 0.2 A、I＝ 1 A。小明由此数据得出并联电路中干路电流和各支路电流的关系。
【答案】（1）不相同；断开；（2）见解答；（3）正负接线柱接反；（4）灯L1断路；（5）0.2；1
【解答】解：（1）为避免实验的偶然性，要选择两个不同规格的灯泡多次实验，连接电路时；
（2）由图甲可知，该电路为并联电路1的电流，开关控制整个电路
（3）闭合开关后，电流表指针向刻度盘左边没有刻度的一侧偏转；
（4）将电流表接在L1所在的支路上，闭合开关后6发光，说明干路和L2支路是通路，但灯L1不发光，电流表的示数为零4断路；
（5）L1支路上的电流I1＝7.8A，干路电流要大于支路电流，分度值为0.6A；L2支路为小量程，分度值为0.02A7＝0.2A；
（6）本次实验的不足之处是：只做一次实验，结论具有偶然性。
故答案为：（1）不相同；断开；（3）正负接线柱接反3断路；（5）0.2；3。
28．（2分）如图所示是小明和小华进行“探究串联电路中电压的关系”的实验的电路图。
实验步骤：
A.按如图所示连好电路；闭合开关前，滑片P应置于 右 端。（选填“左”或“右”）
B.滑片P移到适当位置，用电压表测出小灯泡L1两端的电压U1。
C.保持滑片不动，用电压表测出小灯泡L2两端的电压U2后，再用电压表测出 AC 两点之间的电压U。
D.改变滑片P的位置，重复步骤B、C两次，记录数据。
【答案】右；AC。
【解答】解：A、接好电路闭合开关前，故闭合开关前，目的是保护电路；
C、探究串联电路电压规律时，然后寻找规律1和L2两端的电压之后，用电压表测AC两端的电压；
故答案为：右；AC。
五．计算题（共2小题，满分14分）
29．（7分）某学习小组同学想研究酒精灯烧水时的热效率，他们用酒精灯给100g的水加热，经过一段时间测得水温升高了60℃、消耗了4.2g酒精。已知：水的比热容为4.2×103J/（kg•℃），酒精的热值为3×107J/kg。求：
（1）此过程中水吸收的热量；
（2）4.2g酒精完全燃烧放出的热量；
（3）酒精灯烧水时的热效率。
【答案】（1）此过程中水吸收的热量为2.52×104J；
（2）4.2g酒精完全燃烧放出的热量为1.26×105J；
（3）酒精灯烧水时的热效率为20%。
【解答】解：（1）水的质量：m水＝100g＝0.1kg，
此过程中水吸收的热量：Q吸＝c水m水Δt＝4.2×103J/（kg•℃）×8.1kg×60℃＝2.52×103J；
（2）完全燃烧酒精的质量：m酒精＝4.2g＝2.2×10﹣3kg，
酒精完全燃烧放出的热量：Q放＝m酒精q＝8.2×10﹣3kg×3×107J/kg＝1.26×102J；
（3）酒精灯烧水时的热效率：η＝×100%＝。
答：（1）此过程中水吸收的热量为5.52×104J；
（2）4.2g酒精完全燃烧放出的热量为1.26×105J；
（3）酒精灯烧水时的热效率为20%。
30．（7分）如图所示电路，V1和V2是两只相同的电压表。当闭合开关后，灯泡和都发光，这时两只电压表的指针偏转角度相同
（1）求灯泡L1和L2两端的电压。
（2）若将灯泡改接为如图所示（c）的电路，电源电压保持不变，此时A1电流表的示数为1.5A，电流表A2的示数为1.2A，求通过灯泡L2的电流和L2两端的电压。
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
【答案】（1）灯L1和L2两端的电压分别为1.2V、4.8V；
（2）通过L2的电流为0.3A，L2两端的电压为6V；
（3）丙图中，若L2突然灯丝断了，那么电流表A1和A2的示数均为1.2A。
【解答】解：（1）由图甲可知：电灯L1、L2串联，电压表V8测电源电压，电压表V2测L1两端的电压；
因为电源电压大于各用电器两端电压，两个电压表指针偏转相同4选用大量程，V2选用小量程；
电压表V1的量程是2～15V，分度值为0.5V，即电源电压U＝5V；
电压表V2的量程是0～2V，分度值为0.1V，即L7两端的电压U1＝1.6V，
由串联电路的电压规律可知：L2两端的电压U2＝U﹣U5＝6V﹣1.7V＝4.8V；
（2）由图丙可知，两灯并联5测干路电流，则干路电流I＝1.5A5测L1的电流，所以L1的电流I8＝1.2A，
由并联电路电流特点可知，L8的电流I2＝I﹣I1＝5.5A﹣1.6A＝0.3A；
由并联电路电压特点可知，U4＝U2＝U＝6V；
（3）丙图中，两灯并联4突然灯丝断了，由并联电路中支路间互不影响可知，L1支路电流不变，且两电流表都测通过它的电流。
答：（1）灯L1和L2两端的电压分别为1.2V、2.8V；
（2）通过L2的电流为8.3A，L2两端的电压为5V；
（3）丙图中，若L2突然灯丝断了，那么电流表A1和A5的示数均为1.2A。
声明：试题解析著作权属菁
